Как я выбирала бризер ТИОН для своей квартиры

Апрель 2021 г. Обновила статью о бризерах. Добавила к сравнению новую модель ТИОН 4s.

Я заинтересовалась бризерами три года назад, когда узнала, что с ними можно дышать свежим и чистым воздухом во время цветения березы.

Для тех кто не знает, бризер, это компактная приточная вентиляция с набором фильтров (фильтр грубой очистки, угольный, HEPA), способных задерживать пыльцу, вирусы и запахи. Термин бризер придуман российской компанией Тион / Tion. На европейских сайтах бризеры называют аэрогриверами.

Перед тем как ставить бризер у себя в квартире я долго выбирала между двумя моделями ТИОН О2 и ТИОН 3S, других в то время и не было. Сейчас задача еще больше усложнилась – появились дополнительные модели ТИОН лайт и 4S.

Прошло три года, теперь я уверена, что приточная вентиляция штука полезная. Знаю, что выбрать бризер не просто, поэтому расскажу как я искала свою идеальную модель, и как моя семья с ней уживается.

Что объединяет все модели бризеров

Кроме модели TION Lite

TION 4S

Модель совершенно новая, в продаже появилась в апреле 2021 года.

У меня уже три года работают четыре ТИОНА 3S, поэтому сравнивать буду с ними.

Самое главное. Убрали опасный для аллергиков смешанный режим работы бризера: одновременная подача воздуха с улицы и рециркуляция (очистка воздуха в комнате). На предыдущую модель ТИОН 3S были жалобы – в смешанном режиме, бризер мог пропускать пыльцу.

Прибор стал тише. Если в цифрах, то громкость 4S на третей скорости – 24 дБ. У моих 3S – 29 дБ. Другими словами, 4S шумит на третей скорости, как 3S на второй.

В спальне я использую чаще вторую скорость, так как на ней прибор работает не заметно. Если 4s так же работает на третей скорости, то спать он вам точно не помешает.

Новая модель не пахнет пластиком, как это случалось со старыми ТИОНами 3S (до 2018 года). После 2018 года и в 3S запах пропал.

Производители поставили в прибор новый НЕРА-фильтр – Н13 с бактерицидной пропиткой.

Фильтр задерживает мелкую пыль, пыльцу, споры плесени, вирусы, бактерии и микроорганизмы. Да, и от коронавируса 4s вас тоже обещает защитить.

Ширина решетки выходного отверстия для воздуха осталась прежняя, как и в моделях 3S (2018) – 21 мм.

Бризером можно управлять с помощью мобильного приложения. Это не новинка, в ТИОНе 3S эта функция уже была. Очень удобно, когда сядут батарейки на пульте.

Станция MagicAir для базовых комплектаций докупается отдельно.

Тион 4S выпускается в 3х комплектациях: Tion 4S Base; Tion 4S Family; Tion 4S Magic.

Сравнительная табличка:

ТИОН О2

Раньше считалось, что к основным фильтрам тиона можно добавить и канальный фильтр. Однако сейчас выяснилось, что канальные фильтры быстро забиваются и бризер начинает шуметь и работать на пределе своих возможностей, что сокращает срок службы аппарата.

ТИОН 3S

Новый ТИОН 3s – что изменилось

У старой модели 3S был один существенный для аллергиков минус – запах пластика и розовой шумоизоляции. Когда я заказывала свои 3S, просила погонять их несколько дней в офисе монтажников. Ребята пошли на встречу, за что им большое спасибо. Запах почти выветрился.

У обновленного ТИОНА 3S 2019 такой проблемы нет. Компания услышала нарекания клиентов и исправила ошибки. Все модели, которые появились в продаже с середины 2019 года, без запаха.

Новую 3S легко отличить от старой по значку вкл. / выкл. На старых тионах такого значка не было, была только кнопка.

Тише работают

Производители увеличили ширину выходного отверстия: была 14 мм, стала 21 мм.
Меньше сопротивление воздуха – тише работа. Новая модель “шумит” на 3-й скорости, как старая на 2-й.

Крышка корпуса плотнее закрывается

Это важная доработка для аллергиков. В новых тионах изменилась система крепления крышки и она стала очень плотно прилегать к прибору. В предыдущих моделях, по недосмотру, крышку можно было закрыть не до конца, и нефильтрованный воздух мог просочиться в комнату. А с ним и пыльца.

ТИОН Lite и Lite Эко

Отличие модели Lite от Lite Эко в том, что у лайт Эко нет нагревательного элемента и ей можно пользоваться если на улице плюсовая температура.

Как выяснилось, аллергикам модель лайт не подойдет. Моя бабушка неожиданно стала аллергиком в 84 года. Я предложила ей поставить модель Lite, так как она самая маленькая и хорошо подходит для небольшой квартиры.

Мне было известно, что в этой модели нет HEPA фильтра, но производители предлагали заменить канальный фильтр грубой очистки G4 на канальный HEPA фильтр.

Я позвонила ребятам, которые устанавливали ТИОНы мне и они меня отговорили. Без фильтра грубой очистки, HEPA фильтр быстро забьется грязью и прибор может сломаться. Фильтр грубой очистки, в других моделях, останавливает крупную грязь и продлевает срок службы HEPA фильтра.

К тому же, канальный HEPA фильтр очень маленький, а от размера фильтра зависит качество очистки воздуха. Еще одна важная особенность – ТИОН Lite требователен к толщине стены. Так как фильтр находится в канале (трубе) стена не может быть тоньше длины фильтра.

Несколько советов от опытного бризеровода

Мой отзыв – как я 2 года живу с тионами

В свою квартиру я поставила четыре ТИОНа 3S, модели 2018 года. С тех пор живем с ними и радуемся свежему воздух.

Установка одного бризера занимает 1 – 2 часа. Разрухи и пыли не было – монтажники сработали аккуратно и чисто. Ребята приезжают со специальным оборудованием – алмазный бур с водой и пылесосом.

Мы поставили по бризеру в каждую комнату и кухню, в расчете, что окна в период пыления открываться не будут и Тион будет работать круглосуточно. В итоге два тиона в спальне и детской работают круглогодично, а на кухне и гостиной – только весной.

Чтобы через щели в окнах не проникала пыльца, весной заклеили их по периметру оконным скотчем ТЕСА (сделан в Германии), который не оставляет следов на стекле и пластике и не имеет запаха. Заодно, я заклеила и префильтр внизу Тиона, установив режим “забор воздуха с улицы”, чтобы полностью исключить попадание пыльцы (как советовали установщики Тиона).

Единственное, на что нужно обязательно обратить внимание перед установкой бризера, на вытяжку в квартире.

У нас она оказалась плохой.

Так как прибор только нагнетает воздух с улицы, из-за плохой внутренней вентиляции в квартире нет ощущения свежести.

Эта проблема решается – вентиляцию можно почистить или установить специальный клапан в стену, который работает только на отток воздуха.

Что могу сказать, – прибор работает.

HEPA фильтр после шести месяцев работы

В период цветения березы, помимо круглосуточно работающих тионов и очистителей воздуха, мы ведем жесткий гипоаллергенный быт (принимали душ после каждого выхода на улицу и т.п.). Подробней о том, как спасаться от пыльцы во время цветения аллергена читайте в статье по ссылке. При необходимости выйти на улицу, одевали ребенку специальную маску.

Отзыв о монтаже тионов

Частый вопрос в комментариях – много ли грязи во время монтажа тионов. Я установку сфотографировать не догадалась. Поэтому попросила читательницу сделать несколько фотографий сразу после монтажа

Фотографии из отзыва Екатерины (см. комментарий от 23.03.2020). Обратите внимание на первое фото – после монтажа под тионом чисто. На следующих фотографиях видно, как мастера вывели вентиляцию через лоджию.

Все фото кликабельны: жмите чтобы увидеть размер больше.

Мое мнение – без приточной вентиляции аллергикам нельзя. Особенно вентиляция важна весной 2020 года – уехать мы не можем и приходится встречать пыльцу дома.

Когда соберетесь ставить, тщательно подбирайте бригаду монтажников – делать дырки в родных стенах доверишь не каждому. Ребята, которые ставили мне, работают в Москве и области, Санкт-Петербурге и области. Могу рекомендовать их. Если нужен промокод на скидку, спрашивайте в комментариях.

Источник

Разбираем бризер Тион

На днях (ну как, пару недель назад) выдалась свободная минутка починить бризер. После включения чего-то там жужал, а потом выдавал 5 ошибку. Причем за последние пару лет уже не однократно. Ну и решил заодно отфоткать потроха. Может кому пригодится.

В целом устроен весьма примитивно, если не сказать топорно, но со своими функциями справляется. Дальше много картинок и в конце описание проблемы и лечение.

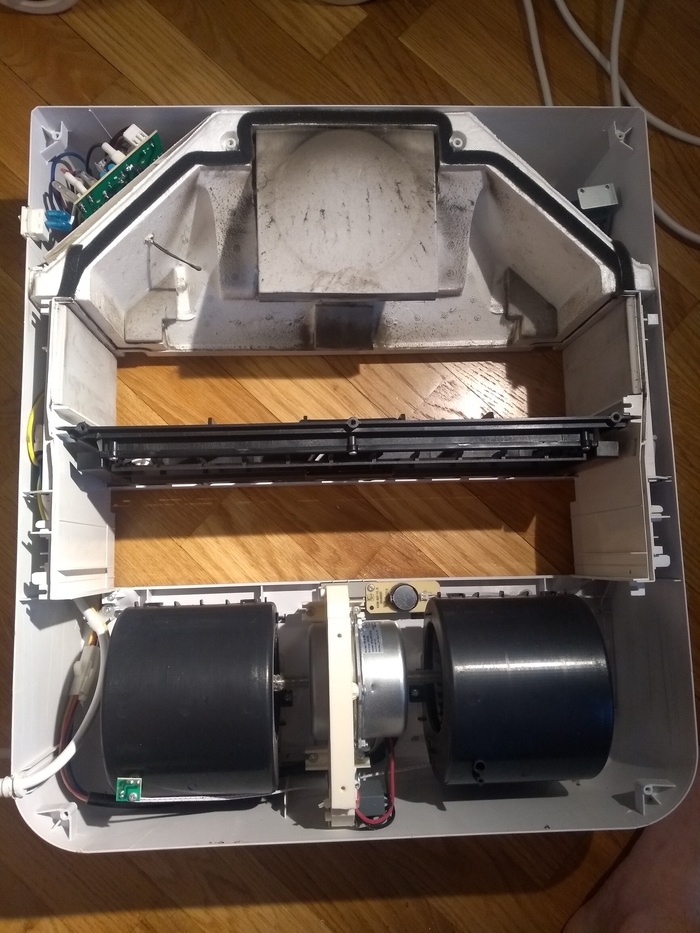

Снятая задняя крышка. Все просто. Вверху заслонка, дальше фильтры (снял), и внизу вентилятор.

Вверху слева БП. Над вентилятором батарейка для часов. Фиг найдешь если не знаешь, а так даже не ощупь можно поменять.

Дальше крупные планы всех узлов

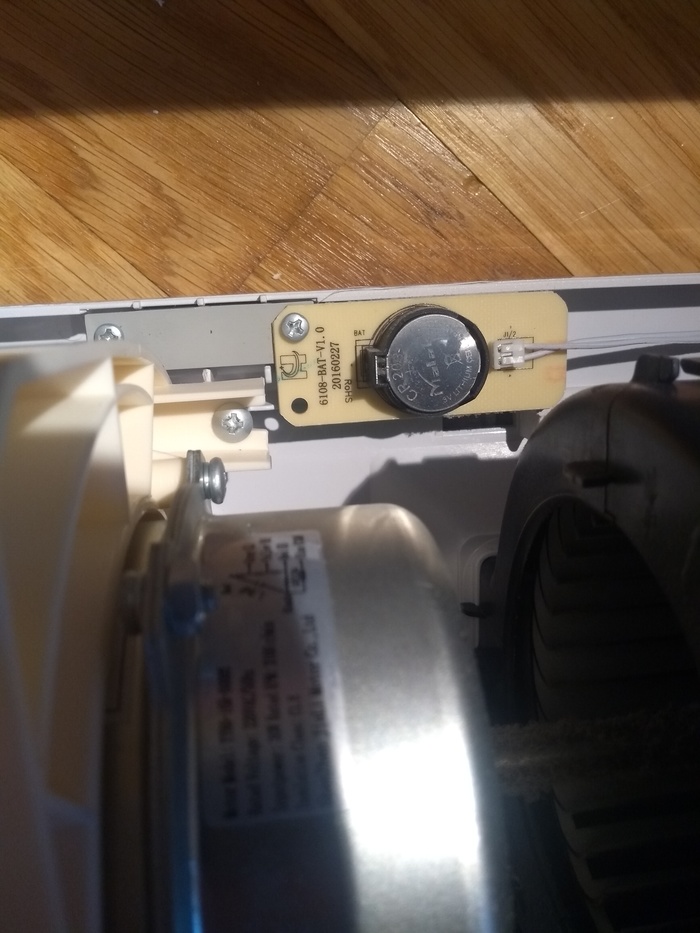

Та самая батарейка.

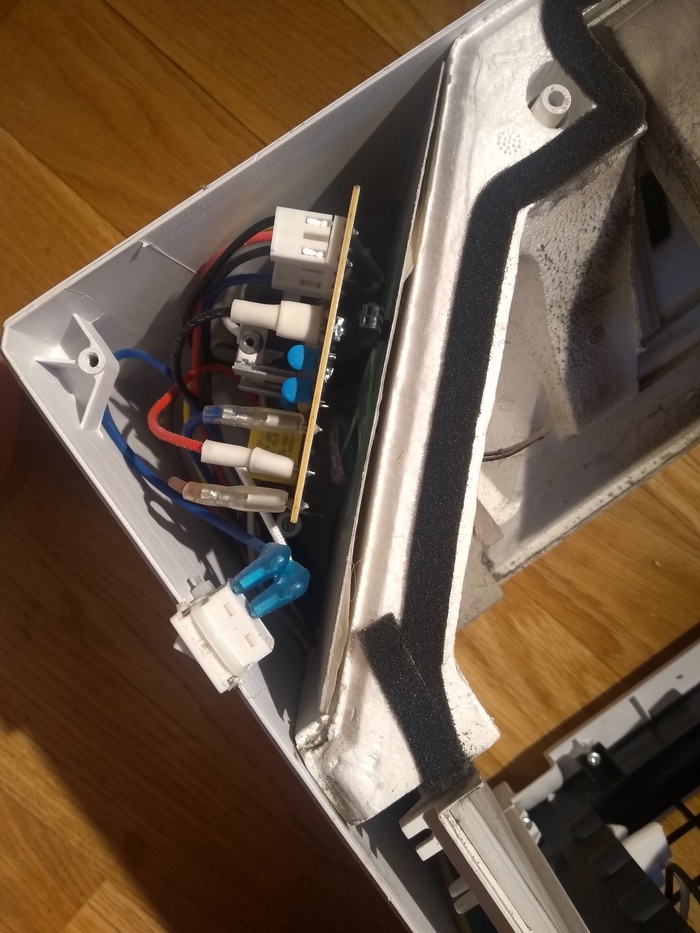

БП и выключатель питания.

Неведомая хрень. Рядом разъем, возможно для программирования или внешнего управления в составе «умного дома» (чтобы это не значило).

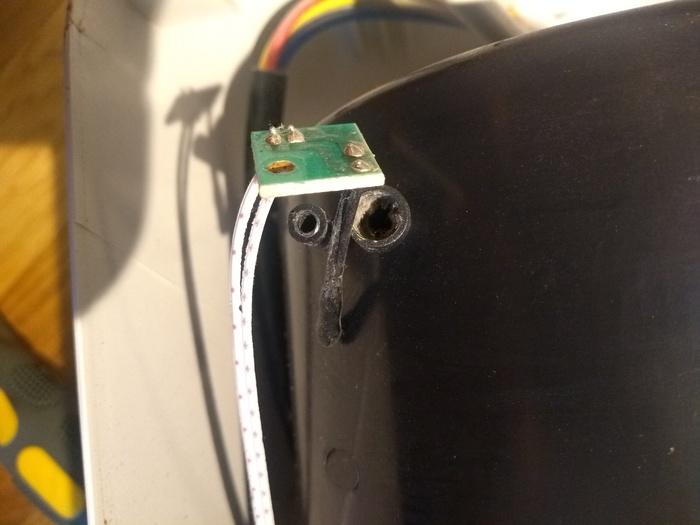

Датчик температуры на выходе из бризера. Установлен внутри вентилятора.

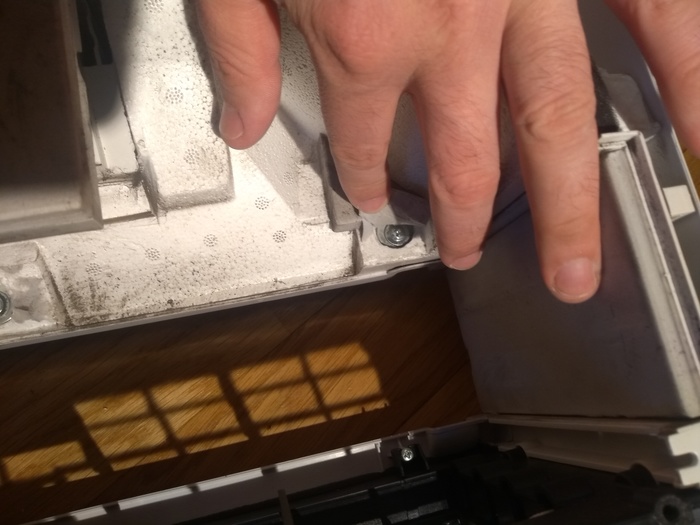

Чтобы добраться до привода заслонки и платы управления нужно снять пенопластовый вкладыш. А шурупы спрятались под наклеенной пенкой. Три шурупа.

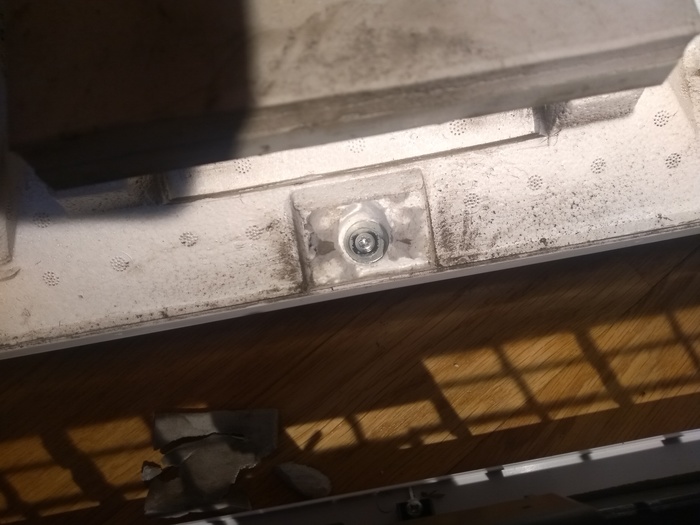

Здесь я совсем накладку оторвал. Очень они хлипкие.

Это заслонка (под пальцем) на ней шток который толкает микрик внутри корпуса привода и который сообщает о том, что заслонка таки открылась. А если микрик не сработает, то у нас будет 5 ошибка и бризе выключится. Все строго!

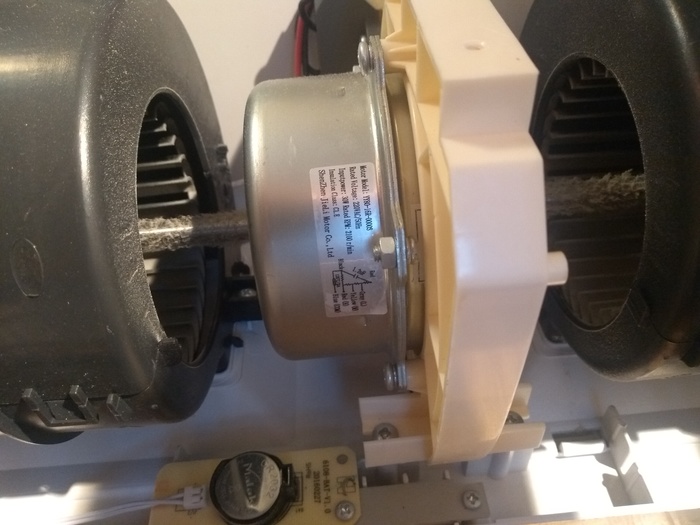

А это наш китайский мотор который гонит нам чистый воздух

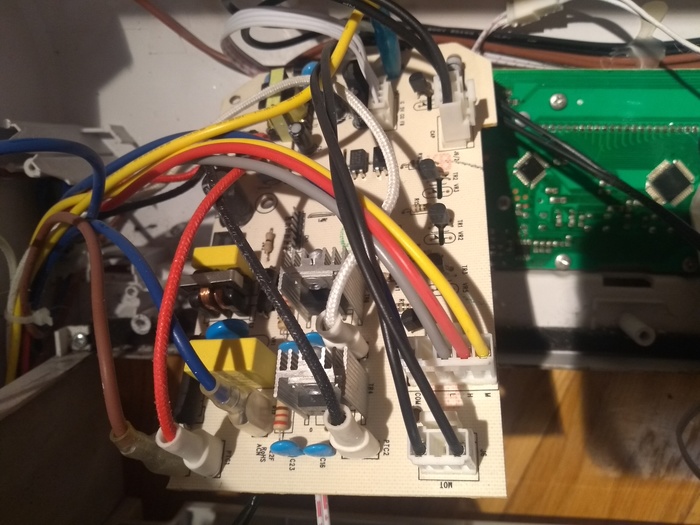

Это наш модный блок питания. Нифига не понятно.

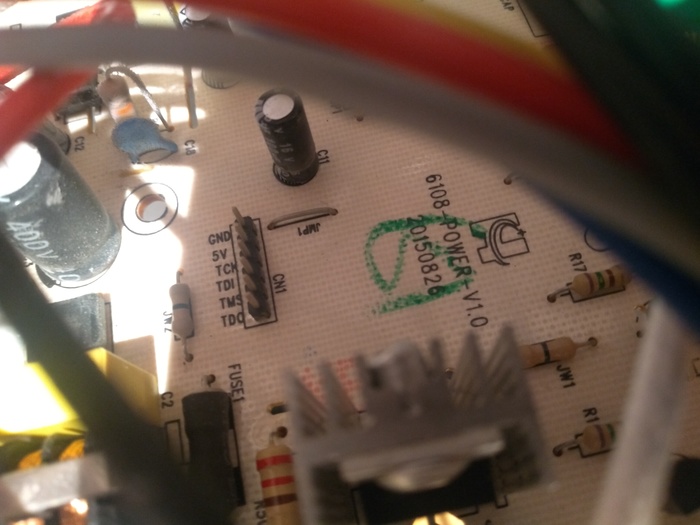

Разъем для программирования и отладки (JTAG). Здесь обычные штырьки, что не может не радовать.

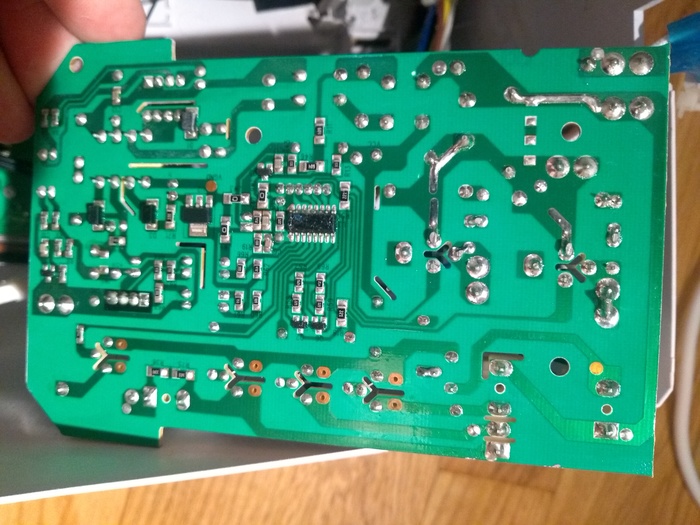

Обратная сторона БП. Похоже там какой-то микроконтроллер! Зашкаливающая сложность устройства. Кстати, есть вырезы в текстолите. Это хороший признак.

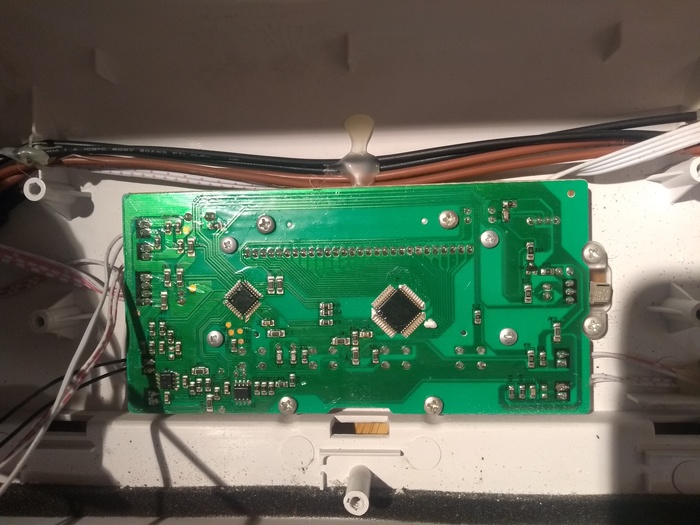

Ну а это у нас плата управления. Вся залита лаком, поэтому что там за МК стоит не понятно (тот что слева). Справа это контроллер ЖК-дисплея HT1622.

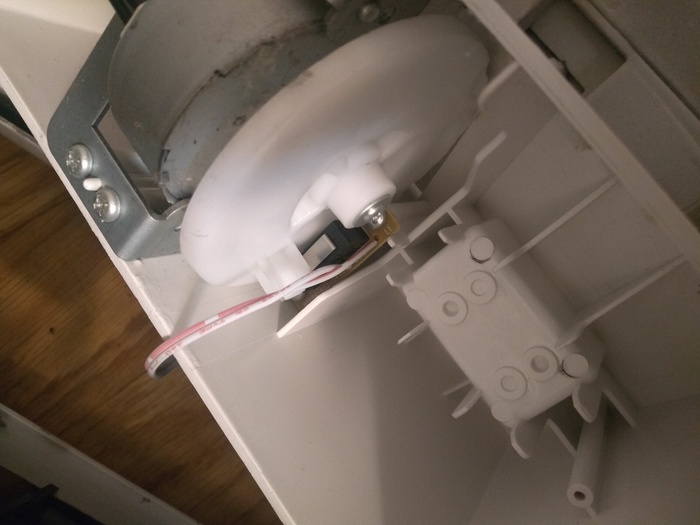

Это мотор привода заслонки. Похожий на мотор привода актуатора в посудомойке (недавно упражнялся в ремонте этого узла, если интересно расскажу). Тут же концевик закрытого положения.

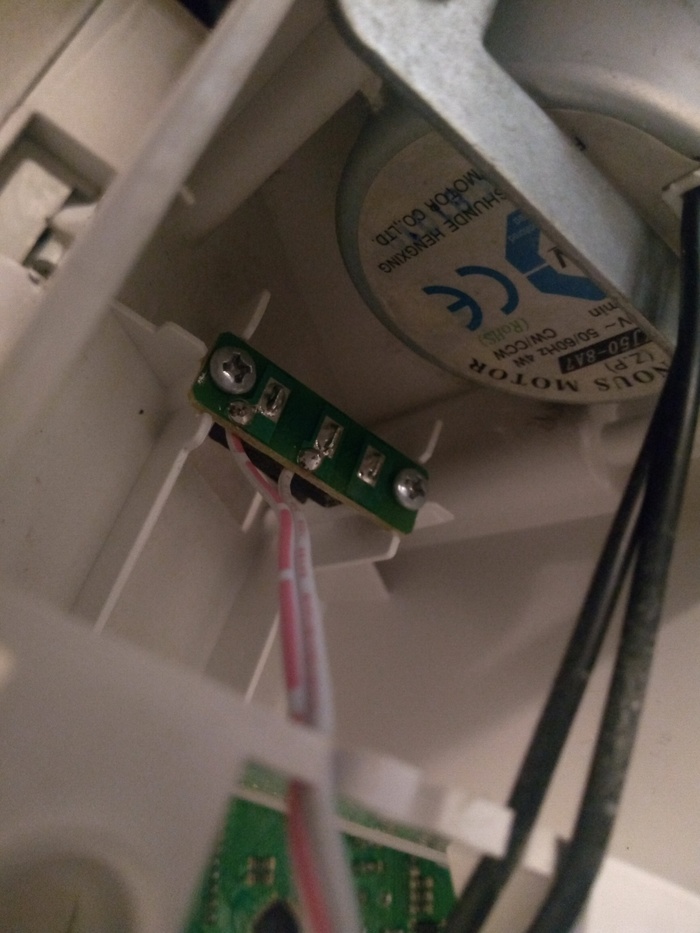

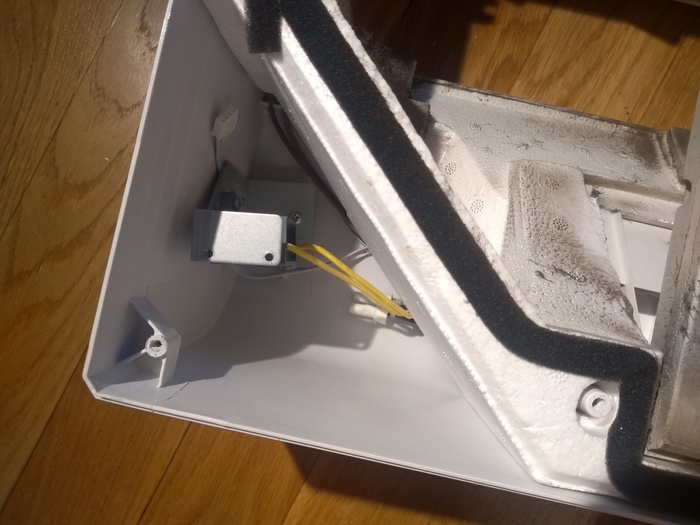

А вот концевик открытого положения.

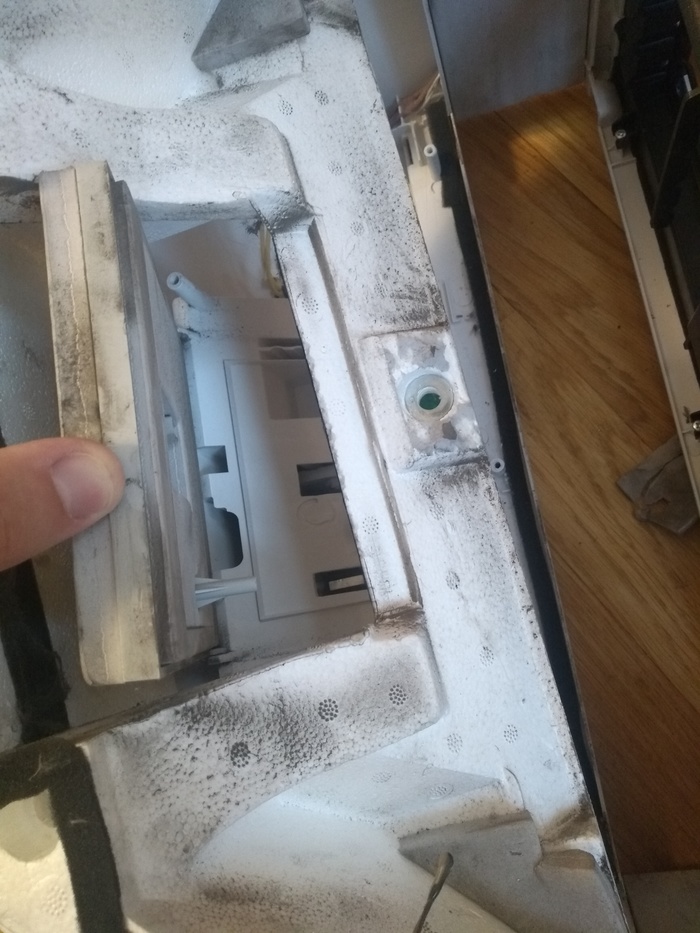

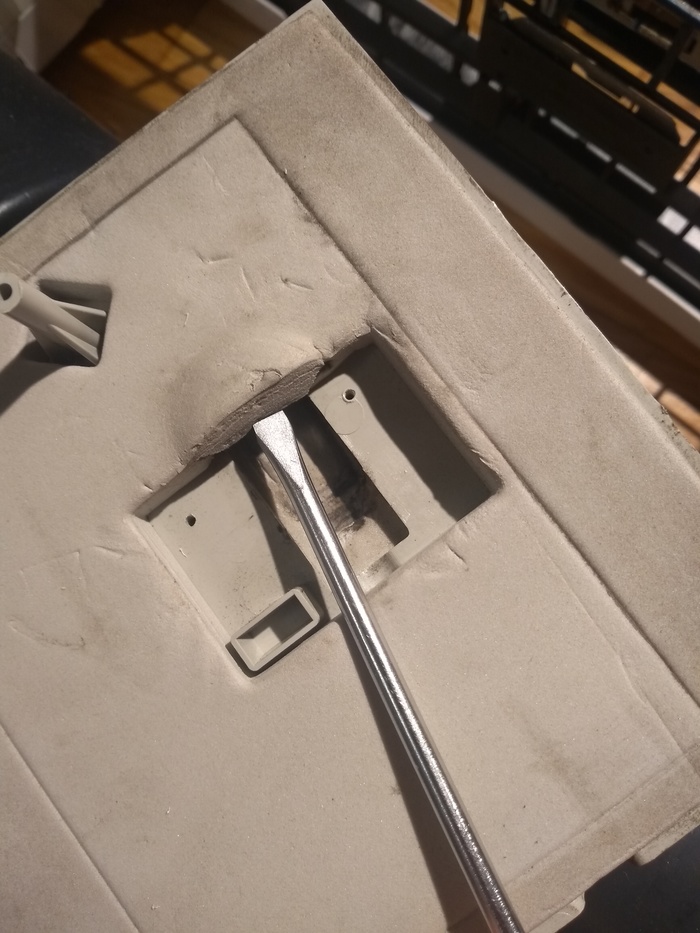

Ну и корень зла. Заслонка. Просто фанерка и из пластика обклеенная пенкой. Вот в эту щель (куда отвертку воткнул) входит рычаг который эту заслонку тягает туда-сюда. Ну и как видно пенка слегка треснула и заслонка перестала плотно прижиматься вслед за рычагом. Для ремонта взял пластиковую пластинку и прикрутил на пару мелких саморезов (два отверстия на заслонке). Теперь работает надежно как марсоход.

Вот и вся проблема.

Ради вот такой фигни пришлось почти полностью разобрать.

С другой стороны за 5 лет, это единственный дефект.

Сообщество Ремонтёров

6.1K постов 35.6K подписчиков

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Классно починили, а что такое бризер?

Там не просто блок питания, там и силовая часть на мосфетах, три на вентилятор, на разные скорости, два на подогрев. Подогрев тупой как валенок, никакого ПИДа, тупо вкл/выкл. На нагревателе термопредохранители, включены в цепь питания, в ней же размыкатели при снятии передней крышки.

А управление тупое, МК отправляет кодовую посылку, в которой зашифрованы все состояния.

Я из своего мозги выкинул, поставил свое управление и повесил на мажордомо.

Скажите, а что там за фильтры-противогазы? Угольные? Как часто нужно менять? Про подогрев уже написали, есть ли охлаждение воздуха? Или просто отверстие в стене с заслонкой.

Подскажите пожалуйста,Помогает от табачного дома?

Какой вывод можно сделать после разборки-стОит он своих денег? По-моему, за такую комплектуху цена завышена здорово.

Как ведет себя вентилятор? Не стал шумным?

глядя на столь навороченную конструкцию, ожидал хотя бы электростатический фильтр

Верь мне, я инженер

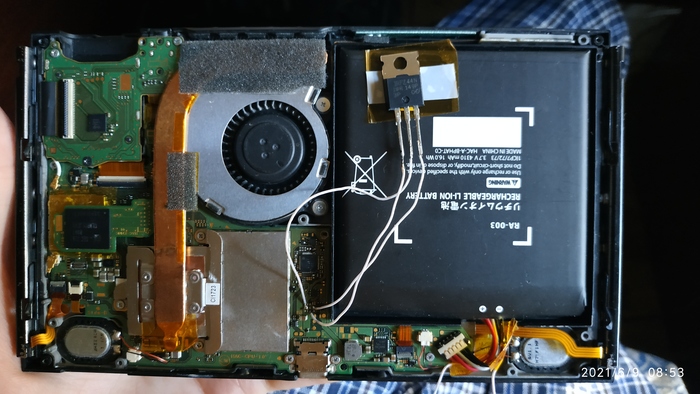

Латанная-перелатанная консоль перестала заряжаться 😐

Новые транзисторы уже в пути

Будни инженера или хроники всякого ремонта

Дефект в питании ШИМ контроллера, замена пары банок и замер остальных решили проблему, а вот и виновник:

2) Передатчик на 100 Ватт. не включается. Выбиты сетевые предохранители, после диодного моста на выходе сетевого трансформатора висит КЗ, на плате вспомогательном БП есть парочка беременных конденсаторов. Виновником оказался фильтрующий конденсатор на оконечный каскад, первое фото его, второе плата вспомогательного БП

Неисправные компоненты заменены, проведена профилактическая чистка и замеры параметров.

3) Блок питания от телевизора, не включается. Интересный дефект, пробит один из силовых ключей силовой части БП, без видимых причин на это событие. Ключ заменён, всё проверено, пробный старт из дежурного режима приводит к пробою ключа того же самого. Следует замена ШИМ управляющего данным ключом уже не помню совмещён ли он с PFC или нет. И проверка всего, и опять ничего не нахожу. Повторный старт из дежурного режима, и характерный звук щелчка дуги как в шокере но однократно. Ключ остался целым. Загадка однако, нигде не видно но однозначно шьёт. Оказалось прошивало под конденсатором рядом с ключом. На плате cm810.

А хронология такая: сначала телевизор зарос пылью, в определенный момент пыль пробивает с конденсатора на ключ, происходит обугливание текстолита и пробитие ключа. Я чищу плату, меняю ключ, с обугленным текстолитом в дежурном режиме всё ок. Запуск, включается PFC, напряжение больше случается пробой. Ну а дальше уже знаете) в общем текстолит погрыз дремелькой, залил зелёнкой и всё ок.
4) Бесперебойник APC, дефект падает в ошибку и вроде не работал байпас, больше всего интересовала ошибка и звук при работе от батарей до появления ошибки. Кстати вот она:

В заблуждение вводила именно ошибка, а напрягал больше всего звук, по не знанию начал ковырять по мануалу и потратил очень много времени так ничего и не сделалав решил померить вот того миньона что сверху на фото, хотя и померил его первым не обратил внимания на ESR, хоть и ёмкость была в порядке. В итоге он мёртвый оказался, поменял и все завелось.
5) передатчик на 1 кВт, заявленный дефект не выдаёт мощность на выход.
Небольшая преамбула. Однажды этот передатчик уже ремонтировали, и ремонтировали тем что было под рукой, но тем не менее это работало. Что умерло сейчас к тому ремонту не имеет отношения.
В общем как говорил Гагарин: поехали!
Вот виновник торжества и плясок на костях.

Опытные люди уже наверное заметили отсутствие части радиаторов ибо перед началом работы не сделал фото всего блока питания, т.к. я увидел как делали в прошлый раз.

Последствия выхода белого дыма на котором работает электроника:

После того как я увидел дорожки-предохранители, мой стул пылыхал примерно также как и на плате те самые дорожки. Копеечные предохранители спасли бы плату от таких повреждений, и это на аппарате стоимостью с бюджетную машину иномарку. Ну да ладно. Дорожки были восстановлены проводами, где нужно установлены предохранители, и БП ожил. Дальше меня ждало огорчение ибо хоть на потребителе и не было КЗ, с самим усилителем были проблемы, а именно после старта мощность не поднималась выше 100 ватт, вылетел один из транзисторов в ВЧ тракте. Поискав его в продаже мне стало грустно т.к. у кого были эти транзисторы ценник начинался от 17к рублей.. Если интересно то транзистор blf278. В общем после замены транзистора и прогона на эквивалент нагрузки передатчик уехал вещать) Кстати вот этот пепелац-бульбулятор-пылесос на фото и есть нагрузка.

6) ретро телевизор шилялис, заявленный дефект нет чёткого изображения, дефект проявляется вот так:

С ЭЛТ телевизорами дела не имел, поэтому за терминологию прошу не ругать.. Сразу предположил что неисправна кадровая развертка ибо если бы была неисправна строчная как я понимаю луч бегал бы по одной линии. Ход мыслей был простой, раз телевизор довольно старый, значит ёмкости, скукотища но аппарат интересный. Разобрал и мне очень понравилось конструкционное решение для ремонта, настолько удобно, смотрите сами:

Две основные платы откидываются и при этом есть доступ ко всему, и не нужно отключать ничего. Классно! В общем ёмкости померил поменял что мёртвое, что-то около 20 штук. И оно ожило)

Даже канал почти смог поймать. Всё собрал и отдал обратно.
7) Семь хорошее число. На последок PDP панель, samsung аж 2005 года, но она не сравнится с шилялисом. Здесь заявленный дефект нет изображения. После замера напряжений и снятия осциллограм с logic main, y main, x main стало ясно что проблема в самой панели. Вот немного фотографий:

Вот такая подборка разных ремонтов, для кого то очень просто, для кого-то это обыденность, но я думаю найдутся те кому это будет интересно. Многие ремонты которые делаются за 5 минут здесь вообще не описаны. Та же самая замена гнилых элементов после залития ноутов и т.д. в общем всем добра и удачных ремонтов!

Karcher или любят немцы ремонтопригодность

Не думал, что буду когда-то радоваться возможности поковыряться в домашней технике, но это, оказывается, довольно приятное занятие. Видимо, советское прошлое, несостоявшееся инженерное будущее и окружающая потребительская действительность дают о себе знать.

Как сказал один великий человек, в честь которого почти назвали аэропорт: «Пластмассовый мир победил» — и почти вся техника вокруг работает только до окончания гарантийного срока.

После 8 лет отсасывания пыли с наших твёрдых мальтийских полов, начал кашлять и плохо выть вот такой старый «ведро-с-моторчиком-DS-5500»

Я по привычке махнул рукой и начал искать что там нового произвела современная немецкая промышленность, но оказалось что при нашем местном магазине есть и ремонтная мастерская (батюшки, такие бывают ещё). Решил всё-таки сам посмотреть сначала, может ерунда какая.

Внутри всё примитивно, разобрать и собрать сможет даже не очень образованный житель бедных стран Африки, работающий на неметчине и радующийся социалке континентальной европы.

Моторчик полетел, не вынес германский подшипник расхлябанной средиземнорской жизни. Притащил его к ремонтникам, не особо надеясь (модель старая, уже не продаётся) — без проблем, говорят, через недельку заходи. Вот сходил сегодня, прислали новый

Собрал — работает зверь! Ещё лет на 8 хватит 🙂

Заодно спросил там у продавана — что делать с заедающим пистолетом от мойки К5? А, говорит, знакомая проблема. Силиконом смазать, а если не помогает — вот, 30 евро и заменить можно дома, там даже жители беднейших стран Африки разберутся. Спасибо, говорю, я попробую смазать сначала 🙂

Суровые челябинские перемычки

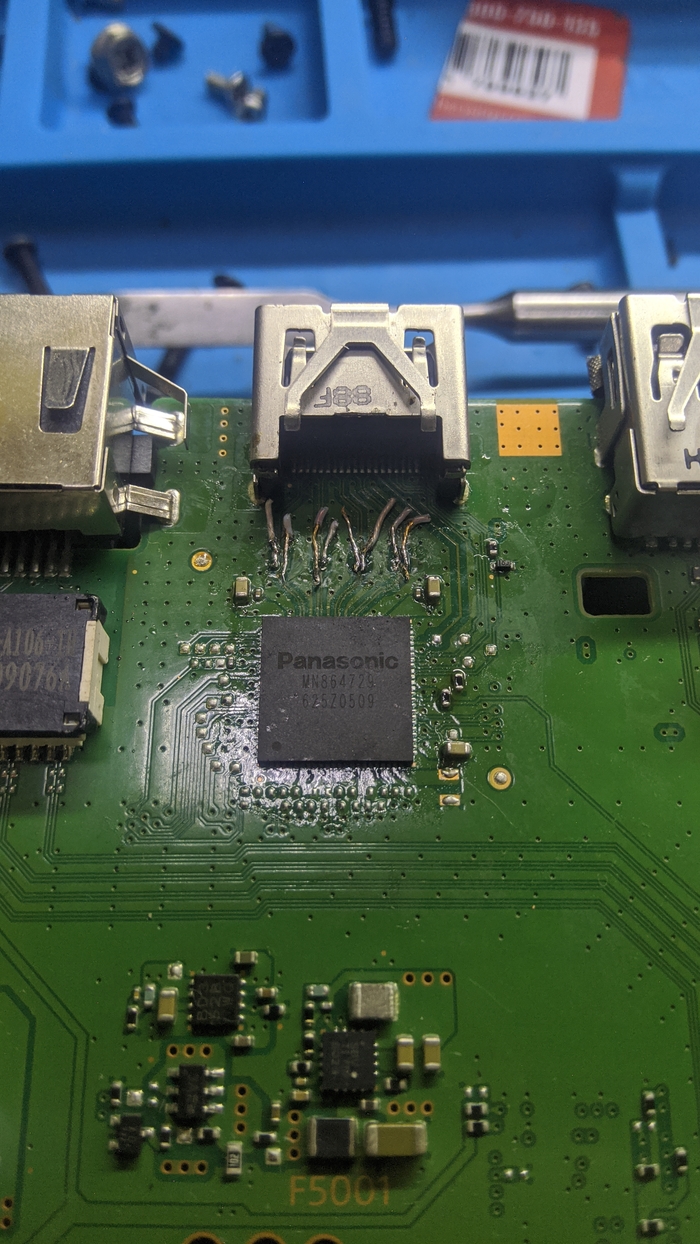

Принесли плойку после предыдущего мастера с диагнозом «не выводит картинку на монитор».
Проблема, в принципе, стандартная, однако внутри меня ждал сюрприз)

Сверху все это добро было усердно заклеено синей изолентой

И в качестве бонуса, резистор тоже был заменён перемычкой(нет) ПЕРЕМЫЧИЩЕЙ. И, естественно, синяя изолента)

Нет ничего более постоянного, чем что-то временное.

Ремонт стиралки

Опять стиралка захандрила и в процессе разбирательств узнал много нового и интересного чем и хотел бы поделиться. Профессиональные ремонтеры скорей всего ничего нового не узнают, а вот мимокрокодилы точно кое-что подчерпнут.

Это вам картинка для затравки.

Все началось с ошибки E10. Для нашего электролюкса это означает неспособность набрать воды. Побежал проверять состояние сеток. В шланге все отлично. На входе стиралки тоже более-менее. Ну понятно, все промыл собрал. Думал помогло, но не тут-то было. Все равно начинает набирать, при этом звук очень странный как будто медленно набирает. И тут почему-то мне подумалось, что виноват пресостат. Первая глупость в этом забеге на длинную дистанцию. Как это обычно бывает, дурная голова ногам покаяние даёт, поэтому быстро купил новый и полез ставить. Заодно проверил шланг. Заменил. Как и ожидалось дефект не исчез. Зато у меня есть оригинальный пресостат, который я тут же вскрыл для изучения работы. В следующий раз расскажу как устроен (если хотите).

Пошел искать реле. В магазинах как то все кисло, сама релеха дешёвая зато доставка в 4 раза дороже. Вспомнил, что потроха от боша-то лежат! Нашел, отпаял 3 штучки.

Перед пайкой решил проверить. До это я понял что проблема только в одном клапане. Потому как для стирки вода набирается нормально, а для полоскания только через E10. Запустил стирку. Дождался полоскания. Поставил на паузу. Скинул верхнюю панель управления и поменял местами провода питания электромагнитов. Продолжил стирку и полоскание успешно пошло дальше. Таким образом стало понятно, что проблема только в клапане полоскания.

До кучи решил рассмотреть поближе водяной клапан от боша. И эта оказалась самая светлая мысль. Повертел его в руках и решил разломать. Пока вертел догадался что катушка просто плотно надета на хвостовик. Подцепил отвёрткой и довольно легко она снялась. А дальше увидел резьбу и вот тут мне карта и поперла! Оказалось у электролюкса устройство аналогичное.

Катушка с натягом одевается на хвостовик. А хвостовик просто вкручен в корпус.

Когда разобрал все встало на свои места. Я думал питание 220 у электромагнита для того чтобы тугую пружину перетягивать, которая напор воды держит. Но оказалось все немного хитрей. Напор воды сам себя запирает. А для того чтобы клапан открылся поднимается маленький металлический шпенёк, который открывает малюсенькую дырочку в середине манжеты. После этого вода просачивается под манжету и поднимает ее. А дальше вода нормально льется через перфорацию манжеты.

Снял я эту манжету. В середине там пластиковая вставка в которой как раз и находится это стартовое отверстие. И оно было слегка забито. Из за это вода очень хило протекала и не поднимала манжету для нормального пропуска воды.

К сожалению, пока мыл, нечаянно порвал ее. Пришлось взять манжету от старого боша (подошла идеально, хотя посадочное место электромагнита отличается).

Все собрал и уже неделя ни одной ошибки.

Эх, если бы знать заранее, что все было так просто.

А всем советую перед машинкой поставить фильтр, чтобы не пришлось все это разбирать и чистить.

Катастрофа 737 или как я примусы починяю

Доброго времени суток граждане ремонтеры и случайно зашедшие. В предисловии можно сказать что данный ремонт является по сути рекордсменом в нескольких номинациях ремонтируемых мною аппаратов, а именно:

1)Самый дорогой преамп

2)Самое большое количество мертвых деталей

3)Самый живучий аппарат

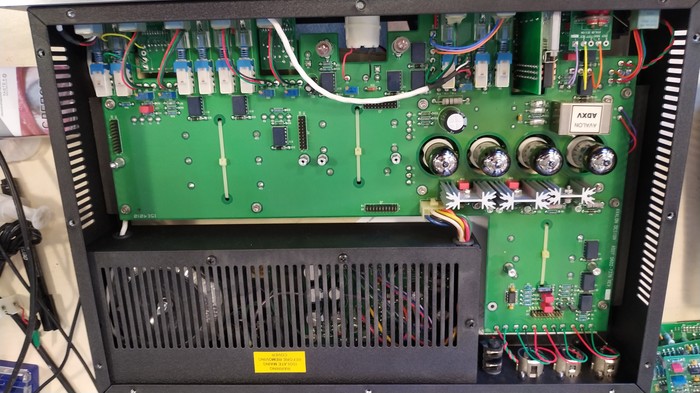

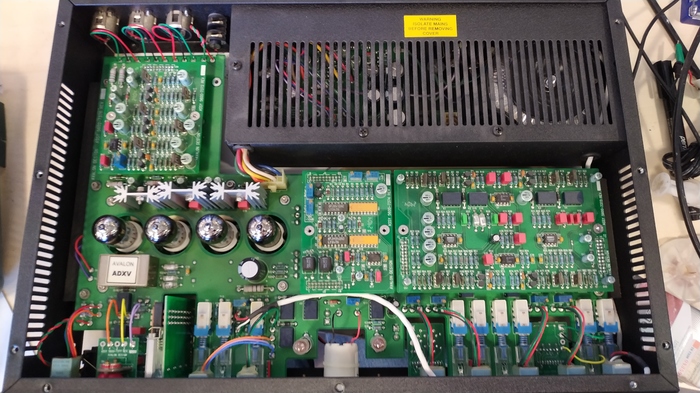

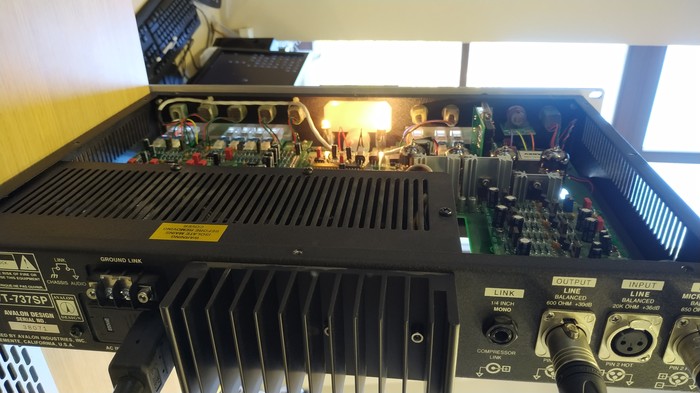

Итак сегодня у нас в ремонте AVALON 737SP

Из заявленных неисправностей тихо работает микрофонный канал. Начинаем диагностику. Сначала проверили аппарат по разным входам, а именно инструментальный, линейный, микрофонный. После этих проверок был выявлен ещё и низкий уровень сигнала по инструментальному входу. Сразу была найдена диаграмма SIGNAL FLOW, что по нашему схема прохождения сигнала. Вот и она кстати.

Получается что сигнал плохо проходит через первую лампу которая и отвечает за эти два входа. Дабы проверить меняем местами V1 и V4, картина не изменилась. соответственно либо дело в селекторе входов либо в чём то ещё. Как оказалось в «чем то ещё». Первым делом мне бросилось в глаза отсутствие свечения от накала ламп, замер напряжения накала показал на постоянке 3.15 вольта, а на переменке что-то около 0.75 вольта, у этих ламп напряжение накала должно быть в районе 6.3 вольта(переменки или постоянки не суть). Вот это уже что-то. Плюс к этому замерил анодное напряжение которое в свою очередь составило 180 вольт. Далее присединил провода параллельно к родным и в соответствии с полярностью подцепил лабораторный блок питания. При напруге в 6.3 вольта ток составил 1.8 ампер, и это в паралель с внутренним блоком питания (далее БП). Тут пришло осознание того что надо лезть в БП. Кстати вот фото внутрянки

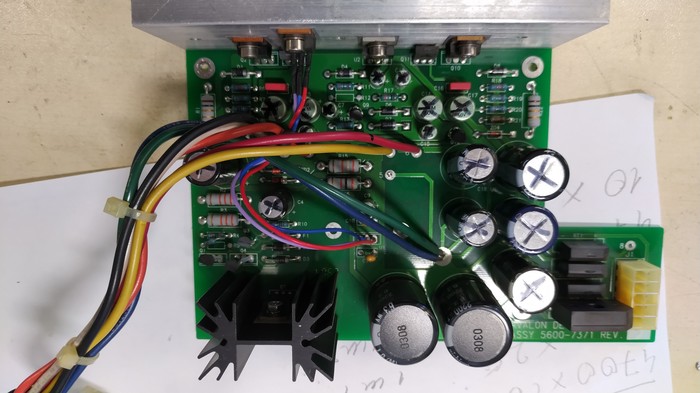

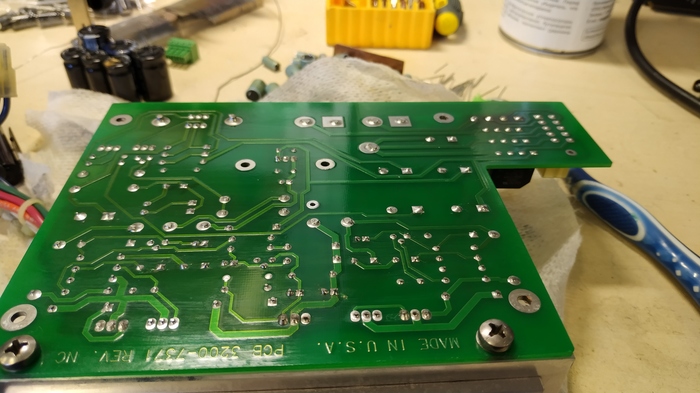

Раз у нас неисправен БП, не будет лишним проверить и остальные блоки, как оказалось данное решение было абсолютно оправдано.

Далее провел дефектовку всех блоков, и выяснил что 47 электролитов из 54 возможных или вообще не имели ёмкости или она была сильно занижена. Вот фотка дефектуемого БП, черным маркером помечаю мёртвых.

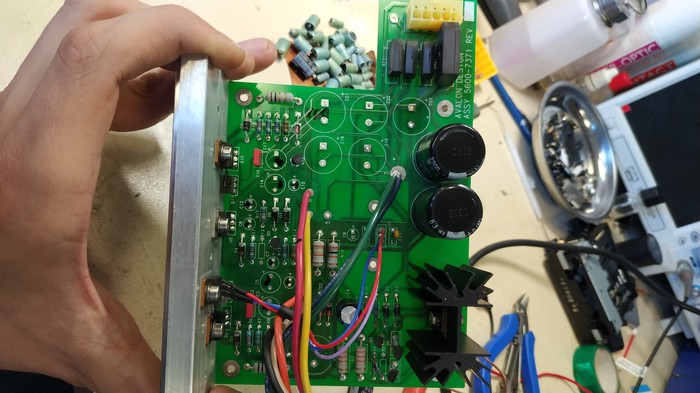

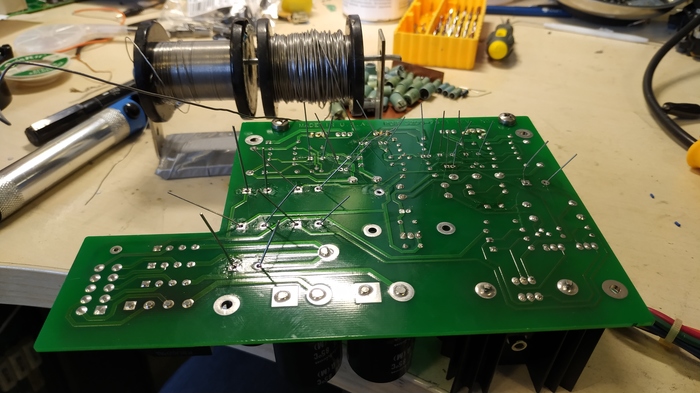

Ну а далее ничего интересного, снимаем старое, ставим новое.

Далее собираем всё в обратном порядке. Также в процессе рабора обратил внимание на перегоревшие лампочки подсветки индикации, их также заменил. Вот преамп почти собран и на проверке.

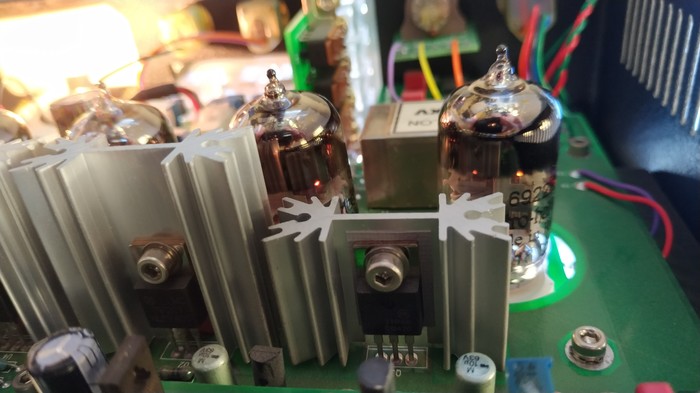

Ну и немного ламповых фото)

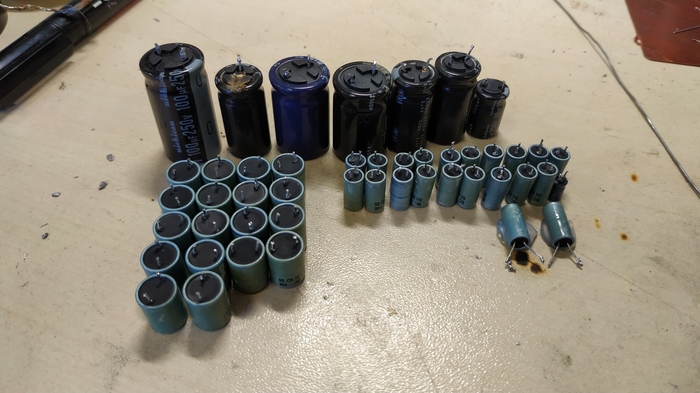

А вот и наши виновники торжества

Всем спасибо за внимание, расходимся, тут больше не на что смотреть.

Рабочее место ТРУ-инженера

ps надеюсь напарник увидит как это выглядит со стороны, и что о подобном думают люди.. слова коллег до него не доходят

Ремонт посудомойки.

С учётом того как хорошо зашёл пост про поксипол. Поделюсь ещё одной историей. Мораль в ней такая, что если руки немного прямые, то можно в технику залезть и даже самостоятельно отремонтировать с минимумом знаний и инструментов. Понятно, что «можно и по мордосам, а можно и впендюрить». В любом случае стоит попробовать.

Досталось тут мне вместе с новой квартирой посудомойка бош 33 (там ещё куча буков и цифирь). До меня она проработала не менее 10 лет. Думаю и после меня ещё детям хватит.
И вот как-то после цикла мойки отказалась сливать воду. Я дверцей хлопнул, вроде начала сливать, не не долго. Я ещё хлопнул ещё немного слила. А потом уже на хлопанье не реагировала. Вот незадача.
Решил для начала проверить крутится ли крыльчатка насоса. Снял сетку на сливе. Пролез пальцами к ней. Вроде вращается свободно.

Дальше решил порассуждать. Что такое посудомойка? Куча электроклапанов и моторчиков. Все это коммутируется реле по командам микроконтроллера. Мотор не включается, значит либо он сгорел, либо реле сгорело, либо ключ включающий реле, либо нога у МК. Во всей этой цепочке слабое звено все таки реле. Механика, плюс контакты обгорают.
Решил доставать плату управления. Через 6 винтов торкс она у меня в руках. Одного взгляда достаточночто бы понять в чем проблема. К сожалению фотки до ремонта не сделал, сфоткал сразу после.

На фотке в центре чуть левее жырная сопля.

Так в чем было дело. Там проходит дорожка с 220 вольт для питания всякой силовой части. И прям посередине дорожки сделан пятак где стоит нога реле питания насоса. А дальше по этой дорожке питание ещё какой-то хрени. И вот когда насос и особенно эта хрень работает весь ток идёт через этот пятак, припой которым к пятаку нога реле припаяна. Вообще за много лет все это грелось, размягчалось и постепенно весь припой с ноги слез. Там ещё отверстие для вывода раза в три больше самого вывода. В общем, когда я туда залез припой там был только на пятаке, а вывод реле стоял ровно по середине отверстия абсолютно сухой, не касаясь меди. Да ещё сама дорога местами подгорела.Ремонт был простой и доступный любому мужчине и даже женщине с паяльником припоем и канифолью. Зачистил медь скальпелем с запасом в обе стороны. Залудил. Сверху проложил кусок медной жилы сечением 1.5 и все это щедро пропаял. Теперь детям точно уйдет по наследству.
