Как сделать дренажный приямок
Постройка приямка для отвода воды из подвала
Правильно обустроить своими руками приямки в подвале несложно, если их функциональное назначение учитывается в соответствие с геологическими и климатическими условиями участка. В некоторых случаях их наличие предполагается устанавливаемым технологическим оборудованием. Высоко расположенные грунтовые воды или их циклический подъем потребуют более тщательного подхода к проектированию, чтобы погреб мог использоваться по назначению независимо от сезона или погоды снаружи дома.
Виды и функции приямков
Выполняют 2 основные задачи:
Строительные нормы не регламентируют обязательное устройство в малоэтажных частных домах, но для эффективной защиты от разрушающего действия воды на основание здания расчетливо сделанное углубление является незаменимым.

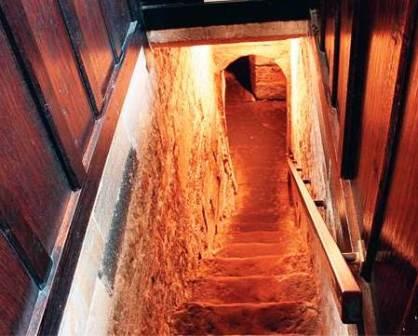

Устройство погреба часто не ограничивается созданием небольшого склада для продуктов – обживается все внутреннее пространство фундамента. В цокольных подвальных помещениях сооружают окна, уходящие ниже уровня почвы (отмостки). С этой целью делают углубления в грунте у наружной стены фундамента. Они позволяют проникать внутрь солнечному свету, устраивать дополнительную естественную вентиляцию. Строятся таким образом, чтобы осадки и подземные воды не могли попадать в окно, а уже затекшая влага отводилась в дренажную систему или колодцы.
Приямки могут быть таких форм:
Некоторые дополнительно выполняют функцию технологических проемов для подачи в подвал оборудования и крупногабаритных вещей. Минимальное расстояние от внешнего края до стены должно не только обеспечивать освещенность помещения, но и пропускать пожарный рукав с изгибами без переломов.
Организованный сбор воды желательно иметь с целью защиты материальных ценностей (мастерская, спортзал, винный погребок, гараж) от природных катаклизмов или аварий на внутренних трубопроводах. Под окнами в цоколе углубления нужно делать, если проемы располагаются на расстоянии меньше, чем 0,2 м от уровня земли. Это обеспечивает защиту от ливневых потоков, таяния снега и разбрызгивания при падении капель на отмостку здания.
2. Дренажные приямки.
Необходимость в них обязательно возникает, когда грунтовая вода появляется весной в подвале через несколько лет после постройки дома. Этому способствуют такие причины:

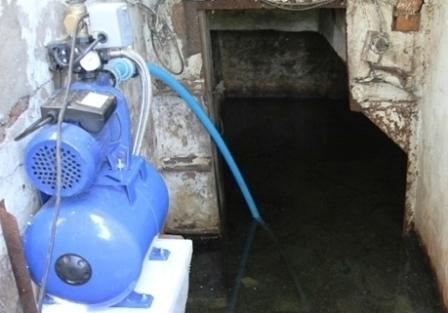

Проектом предусматривается электронасос для откачки жидкости, если в подвальное помещение выносится индивидуальный тепловой пункт. Уклон пола должен быть направлен в сторону такого углубления.
Технологические особенности строительства приямков
Самый простой и быстрый способ – купить конструкцию заводского изготовления. В этом случае требуется только выкопать своими руками котлован подходящего размера и обеспечить отвод воды.
Корпус изготавливают из таких материалов:
Готовая продукция бывает в различном исполнении на заданные условия: автомобильные и пешеходные нагрузки, высокие грунтовые воды (усиленная гидроизоляция), монтаж на теплоизоляционное покрытие фундамента.
В стандартный комплект входят такие позиции:
Единственным минусом обустройства погреба такими изделиями является их стоимость, поэтому многие хозяева предпочитают сделать их своими силами.
Приямки под окнами
Проектировать следует поэтапно с учетом перспектив изменения условий геологического, климатического и эксплуатационного характера. Данные по первым 2 категориям (многолетние циклы и план застройки) можно получить в местном архитектурном бюро.
Индивидуальная схема конструкции приямка разрабатывается, исходя из таких параметров:
Главным нюансом является отведение стоков. Если воды расположены значительно ниже фундамента, то слив происходит через перфорированную трубу в скважину глубиной не менее 1,5 м. Растекание влаги будет осуществляться в подушку из щебня под основанием.
Высокая вода в почве потребует подключения труб к дренажной системе или отдельному колодцу с удалением за территорию участка. Перед устройством пола проводят гидроизоляцию и утепление подстилающей основы. Нижняя плоскость выполняется с уклоном в сторону слива.
На этапе заливки стен бетоном делают опалубку из досок или фанеры. Толщина монолита выбирается не менее 15 см. Для предотвращения затекания жидкости от осадков или уборки территории, попадания крупного мусора при сильном ветре целесообразно поднять верхние кромки приямков на 0,15-0,2 м над отмосткой. Армирование в данной конструкции используется редко – надо только обеспечить жесткую связь со стеной при помощи анкеров (например, длинные гвозди, вбитые наполовину). Дополнительной защитой от дождевой воды станет декоративный козырек.
Дренажные приямки
Чтобы вода в подвале могла быть откачана из одной точки, оборудуют дренажные углубления, к которым направлен уклон пола. Стены бетонируют в форме прямоугольного колодца с толщиной стенок 0,13-0,15 м.
Поэтапно операции проводят по такой схеме:
В часто подтапливаемом погребе приямки могут служить индикатором подъема грунтовой сезонной влаги. С этой целью своими руками устанавливают ниже уровня пола нержавеющие (алюминиевые) баки емкостью около 250 л с просверленными отверстиями в стенках. При появлении воды включается электронасос с поплавковой автоматикой, и она откачивается в ливневую канализацию. Такой подход предотвращает затопление на ранней стадии. Со временем количество поступающей в подвал воды уменьшается и насос работает реже в несколько раз.

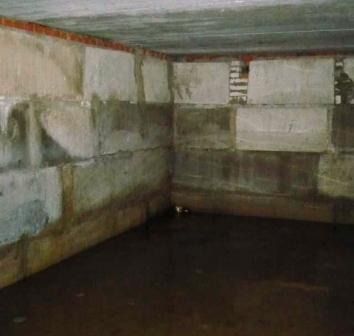

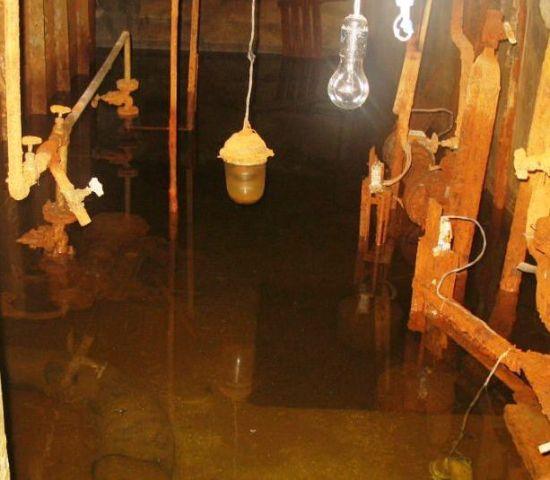

Что делать, если затапливает подвал
Читатели FORUMHOUSE хорошо знают, что строительство погреба или подвала – ответственное мероприятие, требующее грамотного расчёта. Несмотря на ряд выгод, которые сулит устройство помещений «0» уровня, их эксплуатация может осложниться из-за высокого уровня грунтовых вод. Поэтому думать о том, как отводить воду из подвала или погреба, надо ещё на этапе его проектирования.
Читайте на FORUMHOUSE, как сделать, чтобы не затапливало подвал.
Однако даже если уже построенный подвал затапливает регулярно, это ещё не повод опускать руки. Это затопление подвала в многоквартирном доме является практически нерешаемой проблемой, а в загородном жилье все в наших руках. Практика пользователей нашего сайта говорит о том, что выход найдётся из любой ситуации!
Fresher, г.Москва:
Решение проблемы с затоплением подвала
Чаще всего для решения важного вопроса «затопило подвал в доме» предлагается следующая схема:
Несмотря на кажущуюся универсальность этого решения, практика показывает, что не бывает схем, подходящих для всех случаев.
Выбор способа устройства дренажной системы зависит от данных, полученных при гидрогеологическом исследовании на участке.
Выявляем причину затопления
Мнение Муравьева Евгения (ник на форуме еван):
– В первую очередь надо понять, что за вода заливает подвал жилого дома: грунтовая или верховодка.
Делается это так – бурят 2-3 скважины глубиной на 2-3 метра ниже отметки уровня подвала.

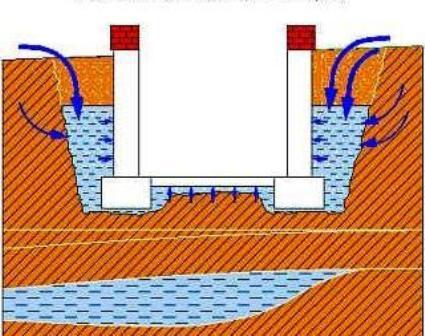

После чего смотрят, на каком уровне появится вода в скважинах, и будет ли она стоять выше или ниже уровня отметки фундамента. Верховодка обычно собирается в грунте, использованном при обратной засыпке пазух фундамента.
Поэтому устройство дренажа и гидроизоляции мы должны рассматривать в комплексе, одно без другого не делается.
Дренажная система отсекает воду от стенок подвала, а гидроизоляция не пропускает влагу внутрь.
Также необходимо отвести от фундамента воду, поступающую с кровли, при таянии снега, для чего устраивается отмостка, монтируется водосборная система и организуется ливнёвка.
Если данные меры не помогли, то придётся делать пристенный дренаж, а воду, собравшуюся в подвале, откачивать через приямок.
Dodge45:
– У меня под домом находится подвал. Каждую весу я жду, что его затопит, и его затапливает. Воды – примерно на 20 см от уровня дна подвала. Поэтому я решил его осушить, организовав приямок, где собиралась бы вода, которую затем можно откачать.

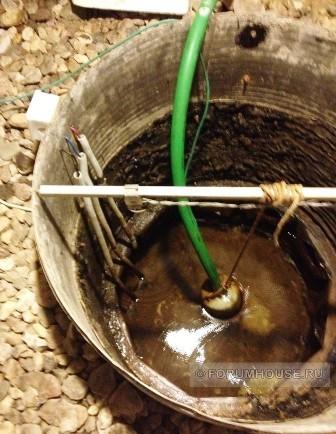

Приямок форумчанин сделал так: взял алюминиевый бак на 500 литров и разрезал его пополам. Получилась ёмкость с днищем, высотой 1.7 метра и диаметром 90 см. К нижней части бака Dodge45прикрутил 4 уголка, которые выступают за габариты ёмкости. Они служат якорем и не позволяют баку всплыть. Затем, в нижней части бака, по кругу, форумчанин насверлил множество отверстий диаметром 20 мм. Они необходимы для лучшего сбора воды.
Следующим шагом стала копка в подвале ямы глубиной 1.5 метра с расстоянием от стены 2 метра.
Dodge45:
– Выкопав яму, я поставил в неё бак и засыпал яму с ёмкостью гранитным щебнем фракцией 3-7 см.
Затем пользователь прокопал две наклонные траншеи к приямку, с перепадом высот от 60 см до 100 см. Обсыпал дно траншей гранитным щебнем, положил канализационные пластиковые трубы диаметром 150 мм с просверлёнными вразнобой отверстиями диаметром 13 мм и засыпал траншеи щебнем. Получились дрены. В бочку форумчанин поставил насос для откачки собравшейся воды. Затем она сливается в придорожный ручей.
График понижения воды в подвале:

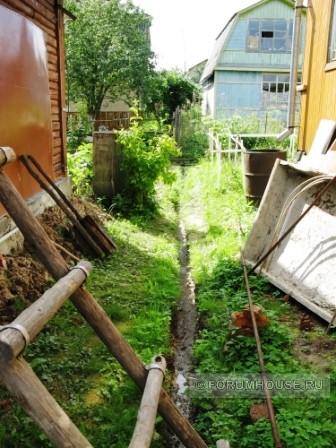

Через год форумчанин закопал под дорогой трубу, в которую проложил канализационную пластиковую трубу диаметром 150 мм и сделал приёмный колодец из нержавейки для слива воды из приямка.
Dodge45:
– После проведенной работы влажность в подвале составляет 73%. Теперь здесь можно хранить всё, что раньше приходилось складировать в бытовке: инструменты, строительные материалы, запасы продуктов. Также в подвале стоит насосная станция и бензогенератор.
Читайте нашу статью о том, что нужно делать, если затопило погреб и как сделать, чтобы его больше не подтопляло.
Ещё один вариант приямка для отвода воды из подвала предлагает форумчанин с ником da4hik:
– УГВ у меня на участке – на штык лопаты, под домом – аквариум, т.к. фундамент почти весь залит водой. Откачивать её всё время насосом накладно. Поэтому я сделал дренаж.

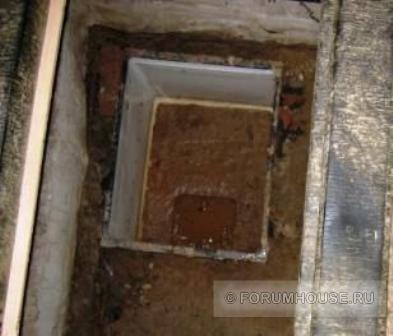

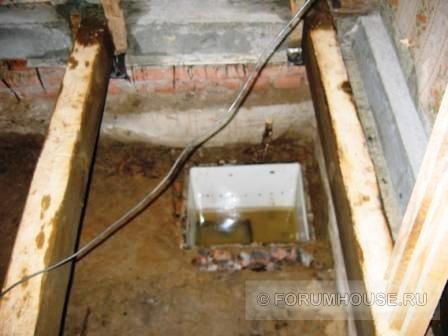

Сначала форумчанин вырыл в цоколе на глубину 60 сантиметров, яму по размеру корпуса маленького холодильника, который кто-то выбросил на свалку.

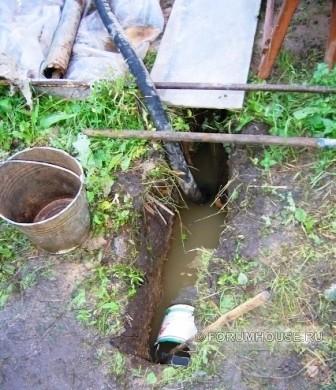

Просверлил в корпусе множество отверстий для стока воды, а на дне ёмкости закрепил сифон от кухонной раковины с трубой диаметром 70 мм. Затем da4hik прокопал под фундаментом большую траншею с уклоном в сторону накопительного колодца, находящегося в дальнем конце участка.

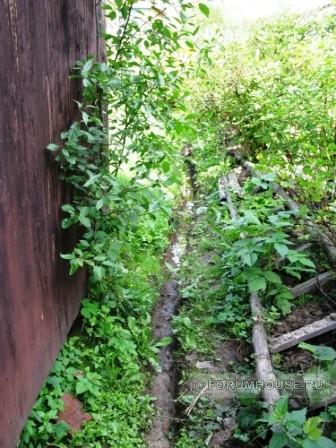

В дренажную траншею вывел пластиковую трубу из приямка. Вместо перфорированной дренажной трубы, обёрнутой геотекстилем, форумчанин по совету соседей набросал на дно траншеи стволы спиленных деревьев. Вода, собранная в накопительной ёмкости в цоколе, по естественному уклону отводится через дренажную канаву за пределы участка.
da4hik:
– Таким образом я убрал воду из-под дома, и более того, частично осушил участок.
На FORUMHOUSE собран огромный массив информации об УГВ, верховодке и дренаже. Читайте рассказ пользователя FORUMHOUSE о том, как он строил подвал. Смотрите фотоотчёт по самостоятельному осушению подвала.
А из этого видеосюжета вы узнаете, как надо строить подвал при высоком УГВ.
Особенности дренажной системы фундамента и участка
Любой загородный житель рано или поздно озадачивается вопросом: как отвести воду от дома? Пользователи FORUMHOUSE хорошо знают, что избыток влаги оказывает негативное влияние на фундамент, вызывает подтопление подвалов и существенно осложняет проведение ландшафтных работ.
Поэтому дренаж и система водоотведения грунтовых вод являются залогом долгой и безаварийной эксплуатации коттеджа и участка. Мы уже рассказывали о том, что делать, если затапливает подвал, и как построить погреб при высоком уровне грунтовых вод. Настал черёд подробно рассказать об особенностях устройства дренажной системы.
Из нашего материала вы узнаете:
Что такое дренажная система и для чего она нужна?

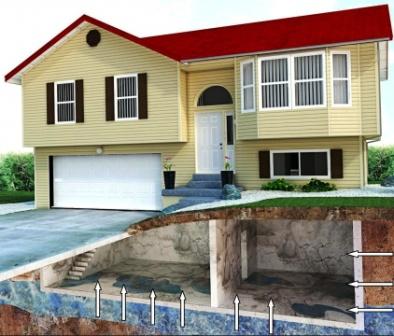

Дренажная система защищает фундамент от негативного воздействия гидростатического давления грунтовой воды, что уменьшает риск её поступления внутрь цоколя. Также дренажная система защищает участок от подтопления, переувлажнения или заболачивания. Если пренебречь устройством дренажной системы, то это может привести к снижению срока службы фундамента из-за его избыточного переувлажнения и возникновению разрушительных сил морозного пучения.
– Задача дренажной системы – отвод грунтовой воды, верховодки и понижение УГВ до проектных значений, необходимых для нормальной эксплуатации фундамента, цокольных помещений и участка.
Часто у застройщиков возникает вопрос, а можно ли обойтись без устройства дренажной системы, и если да, то в каких случаях?
Эксперт Корпорации «ТехноНИКОЛЬ» Андрей Зубцов:
– Каждый случай надо рассматривать отдельно. Советую воспользоваться рекомендациями МосКомАрхитектуры «Руководство по проектированию и устройству дренажей, 2000 г.».
Устройство дренажной системы обязательно в случаях расположения:
Инженер по строительству компании Фундаментально.рф Андрей Пашухин:
– Устройство дренажа зависит от уровня грунтовых вод на участке.
Нужно устраивать дренажную систему в случае, если уровень грунтовых вод приближается к критической отметке для фундамента или высок настолько, что весь участок выглядит заболоченным, и на нем ничего не растёт.
Не нужно устраивать систему в случае, если участок сухой. Уровень грунтовых вод в период паводка и обильного выпадения осадков не достигает критичных отметок.
Для предварительной оценки уровня грунтовых вод на участке можно воспользоваться следующим способом.
Руководитель Дизайн Бюро Алексей Коровин:
– Если на участке или у соседей есть колодец, то УГВ можно определить по уровню воды в колодезных кольцах. Лучше всего это делать в конце июля-начале августа. Чем ближе вода стоит к поверхности земли, тем выше уровень грунтовых вод.
Также оценить УГВ можно по уровню уреза воды в озере или реке (если они находятся рядом с участком). Следует помнить, что переувлажнённый участок существенно затрудняет или делает невозможным проведение ландшафтных и озеленительных работ.
Алексей Коровин:
– Многие растения не могут расти на переувлажнённом грунте. Например, яблони не терпят избыток воды. У деревьев и кустарников из-за отсутствия кислорода может начаться загнивание корневой системы.
Таким образом, в случае высокого УГВ и при отсутствии дренажа значительно сокращается число видов растений, кустарников и деревьев, которые могут произрастать и плодоносить на приусадебном участке.
Кроме этого, если начать заниматься устройством дренажной системы после того, как построен дом, уложены садовые дорожки и высажен газон, то придётся проводить весь комплекс земляных работ на уже обустроенной территории, что приведёт к порче ландшафта и дополнительным денежным затратам.
Евгений Муравьев:
– Хотя заболоченные и явно переувлажнённые участки видно невооружённым глазом, выбирать способы осушения и дренажа по косвенным признакам не стоит. Полную картину может дать только гидрогеологическое исследование грунта на участке.
Для чего делается гидрогеологическое исследование участка?
Различные типы грунтов имеют различные характеристики, которые могут существенным образом повлиять на выбор дренажной системы и трассы её прохождения. Также следует учитывать, что грунт, уровень грунтовых вод на соседнем участке может отличаться от грунта на участке, где планируется устройство фундамента и дренажной системы. Поэтому данный вопрос лучше решать не «на глазок», а прибегнув к гидрогеологическому исследованию.
Генеральный директор компании «Стройгеология» Андрей Никитин:
– Данное мероприятие позволит определить:
Андрей Никитин:
– В состав инженерно-геологических изысканий, входит:
1. Выполнение буровых работ.
2. Замеры уровней грунтовых вод.
3. Отбор проб грунтов и воды.
4. Лабораторные определения физических характеристик грунтов, включающие в себя также и определение фильтрационных свойств грунтов.
Анализ результатов изысканий позволит подобрать оптимальную конструкцию фундамента и тип дренажной системы.
Типы дренажных систем
Ошибки при проектировании и строительстве дренажной системы могут проявиться спустя несколько лет после начала её эксплуатации. Поэтомуустройство дренажной системы начинается с её проектирования, и для начала необходимо разобраться в основных типах дренажа.
Дренажи подразделяются на местные и общие. Местные дренажи применяются для защиты от подтопления подземными водами фундамента и цокольных помещений, общие – для защиты участка.
Евгений Муравьев:
– Можно выделить следующие виды дренажей:
Андрей Зубцов:
– Пластовый дренаж устраивается в основании защищаемого сооружения непосредственно на водоносный грунт. При этом он гидравлически связан с трубчатой дреной, расположенной с наружной стороны фундамента, на некотором расстоянии от плоскости стены здания.
Пластовая дренажная система защищает сооружение как от подтопления подземными водами, так и от увлажнения капиллярной влагой. Пластовый дренаж широко применяется при строительстве подземных сооружений, возводимых на слабопроницаемых грунтах, а также при наличии под фундаментом мощного водоносного пласта. Для защиты подвальных помещений и сооружений, в которых по условиям эксплуатации не допускается появление сырости, при нахождении этих помещений в зоне капиллярного увлажнения грунтов следует устраивать пластовые дренажи.
Кольцевой дренаж (чаще всего – это трубчатые дрены) располагается по контуру защищаемого здания или его участка. Действие кольцевого дренажа основано на понижении уровня подземных вод внутри защищаемого контура, что обеспечивает защиту от подтопления подземных сооружений и заглубленных частей зданий. Глубина этого понижения зависит от заглубления труб, галерей или фильтрующей части скважин относительно уровня подземных вод, а также от размеров защищаемого контура. Кольцевые дрены располагаются на некотором удалении от сооружения, благодаря этому они могут быть установлены уже после его возведения. В этом отношении кольцевой дренаж выгодно отличается от пластового, который может быть устроен только одновременно со строительством сооружения.
Андрей Зубцов:
– Пристенный дренаж состоит из дренажных пристенных конструкций (отсыпаемых, наклеиваемых, устанавливаемых) и трубчатых дрен, уложенных с наружной стороны сооружения и служащих одновременно собирающим и отводящим дренажные воды трубопроводом.
Пристенный дренаж применяется как самостоятельно, так и совместно с другими видами дренажей.
Как обезопасить цокольный этаж от подтопления?

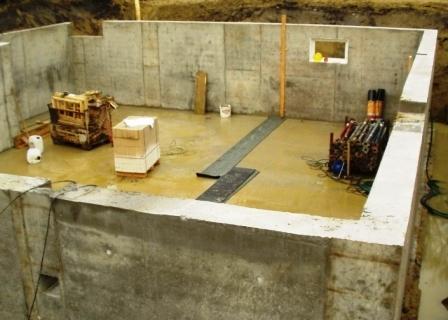

Если на участке высокий уровень подземных вод, то ещё на этапе рытья котлована под фундамент он будет затапливаться водой. Это может серьёзным образом сказаться на качестве и скорости выполнения работ. Поэтому необходимо заранее предусмотреть меры по отводу воды.
Евгений Муравьев:
– Необходимо чётко понимать, что есть обычный дренаж фундамента, например МЗЛФ. В этом случае мы предохраняем фундамент от вредного воздействия грунтовых вод и уменьшаем риск возникновения сил морозного пучения. А есть комплекс мер по защите от подтопления цокольных и подвальных помещений.
Риск подтопления существует при устройстве подвальных помещений в глинистых и суглинистых грунтах и при разнице отметок УГВ и отметок пола подвала (цоколя) менее 0.5 метра. В этих случаях устройство дренажа обязательно.
Андрей Пашухин:
– Устройство дренажа фундамента позволяет:
Отведение грунтовой воды от цокольного этажа выполняется путём устройства кольцевой дренажной системы. Смысл её работы заключается в сборе грунтовых вод на нужной отметке и сбросе этой воды в приёмный коллекторный колодец.
Если же подтопление цокольного этажа уже началось, то необходимо предпринять следующие меры:
1. Для начала необходимо понять и оценить масштабы подтопления. От этого зависит дальнейший план работ. Если течь появилась где-то локально, то можно использовать специальные гидрофобные составы с иньектируемой системой внедрения.
2. Если же подтопление началось по всей площади цокольного этажа, то без дренажа, устройства приямков и дополнительных мер по гидроизоляции подвала не обойтись.
Как осуществляется дренаж участка?
Одна из технологий устройства дренажной системы заключается в следующем:
1. По периметру постройки, вокруг которой необходимо устроить дренаж, роется траншея и выдерживается необходимый уклон, необходимый для естественного стока воды.
По нормативам необходимо выдерживать уклон в 1 см на 1 п/метр.
2. Дно траншеи утрамбовывается и засыпается речным песком слоем в 10 см, выдерживая заданный уклон.
3. Траншея выстилается геотекстилем. Это необходимо для разделения слоёв и предотвращения заиливания щебня.
5. Укладываются дренажные трубы. Труба или дрена (обычно используются трубы диаметром в 110 мм) имеет щелевую перфорацию или отверстия диаметром 1.5-5 мм.
Они расположены по всей окружности трубы. Некоторые дренажные трубы снабжены оболочками из фильтрующих материалов – геотекстильной «рубашки», которая предохраняет трубу от быстрого заиливания.
Труба, обёрнутая геотекстилем, применяется только в чистых средне- и крупнозернистых песках. В иных условиях она быстро, в течение 2-4 лет эксплуатации, кольматируется (заиливается), поэтому на других грунтах используется труба без обёртки геотекстилем.
6. После укладки дрены её обсыпают гранитным щебнем фракции 5-20. Получается, что труба со всех сторон окружена щебёнчатой «рубашкой», которая отделена от слоя песка и грунта геотекстильной тканью.
7. Края геотекстиля с нахлёстом укладываются друг на друга, и далее траншея засыпается вынутым грунтом.
Для наблюдения за работой дренажа и периодической очистки труб (для чего используется пожарный гидрант) устраивают смотровые колодцы. Согласно требованиям СНиП, их устраивают не реже чем через 50 метров на прямолинейных участках дренажа, а также в местах поворотов, пересечений и изменения уклонов труб. Собранная дренами вода поступает в водоприёмный колодец. Его выкапывают в самой низкой точке участка.
Евгений Муравьев:
– Часто возникает вопрос – куда отводить эту воду. Ее можно отводить:
Если позволяет рельеф участка, то вода в дренажный колодец поступает самотёком. Если такой возможности нет, то придётся использовать насосное оборудование.
Андрей Пашухин:
– В этом плане использование насоса даёт большую свободу в принятии решения: куда и как отводить воду. При этом упрощается проведение работ, т.к. не нужно следить за соблюдением уклона водоотводящей трубы.
Также это позволяет уменьшить объем земляных работ из-за отсутствия необходимости копать глубоко под уклоном. Монтаж насоса требует грамотного подбора и настройки инженерного оборудования, а также подведения электропитающей линии.
Основные ошибки, которые допускаются при устройстве дренажной системы
К наиболее частым ошибкам относятся:
Алексей Коровин:
– Одной из наиболее частых ошибок застройщиков становится устройство вокруг фундамента только дренажной системы. Практика показывает, что этого недостаточно. В обязательном порядке необходимо ещё смонтировать и водосточную систему, которая станет отводить осадки с крыши в ливнёвку.
Причём нельзя совмещать в одной трубе ливнёвку и дренаж, т.к. это приведёт к обратному эффекту – в период дождей дренажная система не справится с избытком воды. Произойдёт переувлажнение грунта возле фундамента, ударят морозы, и это вызовет пучение грунта, что может привести к деформации отмостки, подвижкам фундамента или его разрушению.
Ливнёвка делается из обычных канализационных труб оранжевого цвета, которые предназначены для укладки в грунт, и водоприёмных лотков, куда отводится вода по водосточной системе. Вода из ливнёвки также отводится в водоприёмный колодец. Воду, собранную в водоприёмном колодце, можно использовать для полива или технических нужд.
Как правильно монтируется дренажная система? Все методики находятся тут. Узнать о том, какая вода мешает жить на участке, пользователи FORUMHOUSE могут в этой теме. Детальный фотоотчёт по устройству дренажа находится тут и здесь. Если пройти по этой ссылке, то можно увидеть, как сделать дренаж участка.

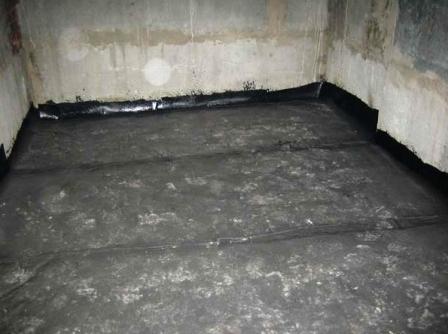

В этом видеоролике рассказывается о том, как делается гидроизоляция подвала. А из этого видеосюжета можно узнать обо всех нюансах устройства дренажной системы.
