Как сделать дробеструйную камеру

13.01.202321.01.2023 admin 0 Comments

Как сделать пескоструйную камеру своими руками?

Для того, чтобы сконструировать и сделать пескоструйную камеру своими руками, Вам, прежде всего, необходимо:

Это основополагающие вопросы, на которые надо знать ответы, прежде чем приступить к постройке самодельной пескоструйной камеры.

Конструкция и принцип работы самодельной камеры для пескоструя

Пескоструйная камера состоит из:

Рабочая зона

Рабочая зона представляет из себя внутреннюю, закрытую во время работы, часть камеры, в которой находится обрабатываемая деталь. На полу должна быть сетчатая или решетчатая поверхность, для того, чтобы отработанный абразив мог свободно проваливаться сквозь дно камеры, а не скапливаться горами.

Обязательно наличие смотрового окна, через которое происходит наблюдение и контроль процесса очистки.

Наверху – хорошее и яркое освещение, исключающее темные зоны. Лампы должны быть закрыты, чтобы частицы пыли и абразива не могли попасть на саму лампу и электрические контакты.

Внутри рабочей зоны находятся пескоструйные перчатки, чаще всего закрепляемые хомутом на фланце, пескоструйный рукав, заканчивающийся пескоструйным соплом (в случае напорной камеры) или пескоструйным пистолетом (в случае эжекторной камеры).

Конусное днище

Конусное днище должно быть достаточно большое, чтобы весь отработанный абразив из бункера (пескобака/пескоструйного аппарата) собирался и помещался в него. В случае, если будет ручной сбор абразива из конусного днища, то необходимо обеспечить легкий доступ к абразиву, например, поставив под днище ведро. В случае автоматического сбора абразива (рекуперации абразива), стенки конусного дна должны быть достаточно покатые, чтобы абразив не задерживаясь скатывался вниз.

Вытяжка

Вытяжка для удаления пыли необходима, так как часть абразива в процессе работы при ударе об обрабатываемую поверхность разрушается и превращается в пыль. Это особенно актуально при использовании песка. Мы рекомендуем использовать электрический двигатель мощностью от 0.3 до 0.75 кВт и улитку или винт с лопастями, которые будут создавать должное разряжение для высасывания пыли из рабочей зоны пескоструйной камеры. При грамотном подходе, использовании правильно подобранной вытяжки и герметичности конструкции всей системы, можно сделать автоматическую рекуперацию (сбор и повторное использование) абразива.

Пескоструйный аппарат

Пескоструйный аппарат является основой всей конструкции, именно он отвечает за качество и скорость очистки поверхности. Пескоструйные аппараты бывают двух видов – эжекторные (многие по ошибке называют их инжекторными) и напорные.

Общий корпус

Освещение

Старайтесь разместить освещение так, чтобы избежать образования темных зон. Обязательно закройте лампу, лучше пластиковым кожухом. Это позволит избежать попадания рикошетящего абразива в лампу и защитит электронные контакты от попадания пыли и абразива. Чтобы максимально сохранить прозрачность лампы, подложите сетку с максимально мелкой ячейкой снаружи пластового кожуха лампы. Также этот способ существенно продлит срок службы смотрового окна, при этом не мешая обзору.

Принцип работы самодельной камеры для пескоструйной обработки

Как выбрать нужный тип конструкции пескоструйной камеры?

Последняя вещь, которая поможет вам определиться с тем, какая камера вам нужна – понимание того, что будет обрабатываться в вашей кабине. Если вы планируете чистить автомобильные диски – вам нужна только напорная камера, в противном случае очистка будет очень-очень медленной. Если вы планируете изредка производить бытовую очистку деталей – вам вполне подойдет эжекторная камера. Если у вас большой объем работы – вам потребуется напорная камера, еще и с автоматической рекуперацией абразива.

Полезный совет

Если Вы планируете использовать пескоструйную камеру как хобби – вы можете собрать её сами. В случае, если Вам требуется выполнять большой и постоянный объем работ – лучше купить уже полностью готовую пескоструйную камеру, над конструкцией которой работали профессиональные инженеры.

Источник

Делаем пескоструйную камеру своими руками: чертежи, комплектующие, сборка

Пескоструйная камера – это полезное приспособление, позволяющее эффективно и с максимальной степенью безопасности при помощи абразивного материала очищать различные поверхности от загрязнений, удалять следы коррозии и старые покрытия.

Пескоструйная камера эжекторного типа

В качестве абразивного порошка, который распыляется в такой камере под большим давлением, может использоваться не только обычный кварцевый песок, но и ряд других материалов:

Песок различных фракций

Выбор того или иного абразивного материала зависит не только от типа обрабатываемой поверхности, но и от того, что с нее требуется очищать.

Пескоструйные камеры фабричного производства: как мы видим, ничего сверхсложного в их конструкции нет

Принцип работы

Пескоструйные камеры, которые называют обитаемыми в том случае, если процессом обработки управляет специалист, находящийся за их пределами, многие домашние мастера предпочитают делать своими руками, так как это несложно и выгодно. Преимущества этого подхода заключаются еще и в том, что самостоятельное изготовление такой камеры позволяет придать ей такие размеры и конфигурацию, которые оптимально подходят для обработки изделий определенного типа. В данном вопросе у изготавливающего пескоструйную камеру мастера практически нет ограничений: это может быть как небольшой ящик для обработки миниатюрных изделий, так и целый ангар, в который будут помещаться крупногабаритные металлоконструкции.

Принцип работы камеры для пескоструйной обработки

Даже учитывая тот факт, что и промышленные, и собранные своими руками камеры для пескоструйной обработки безопасны, при работе с ними следует использовать защитные средства, к которым традиционно относятся:

Обработка детали в пескоструйной камере

Камеры для пескоструйной обработки, если они изготовлены правильно, помимо универсальности предоставляют работающему с ними специалисту следующие преимущества.

Большое смотровое окно обеспечит хороший обзор

Алгоритм и правила сборки

Пескоструйная камера – как промышленная, так и собранная своими руками для домашнего использования – обязательно должна быть оснащена вентиляционной системой, которая обеспечит отвод пыли, в большом количестве образующейся при обработке. Как уже говорилось выше, при работе с такой камерой, насколько бы качественно она ни была выполнена, необходимо использовать средства защиты глаз, органов дыхания и всего тела.

Конструктивными элементами, которые вам потребуются для изготовления пескоструйной установки, используемой в комплексе с такой камерой, являются:

Внутреннее пространство камеры при открытой боковой дверце

Чтобы сделать пескоструйную камеру устойчивой, можно расположить ее на рабочем столе или изготовить для нее специальную подставку из металлического профиля. Для внутренних стенок пескоструйной камеры лучше использовать листовой металл, толщина которого не превышает 1 мм.

Чтобы иметь возможность постоянно контролировать процесс пескоструйной обработки и эффективно управлять им, с одной стороны такой камеры необходимо сделать смотровое окно, а во внутренней ее части организовать систему освещения. В качестве материала изготовления такого окна лучше использовать ударопрочный пластик (обычное стекло может не выдержать значительных нагрузок и быстро выйти из строя).

Для управления пескоструйной насадкой, которая будет располагаться внутри камеры, в передней части последней необходимо сделать два симметрично расположенных отверстия. Диаметр таких отверстий, в которых будут фиксироваться рабочие перчатки, должен составлять примерно 100 мм. Необходимо учитывать тот факт, что рабочие перчатки, находящиеся внутри камеры, будут быстро приходить в негодность, поэтому надо предусмотреть, чтобы их можно было оперативно и легко заменить на новые.

Переходные манжеты – простой способ быстрой замены рабочих перчаток

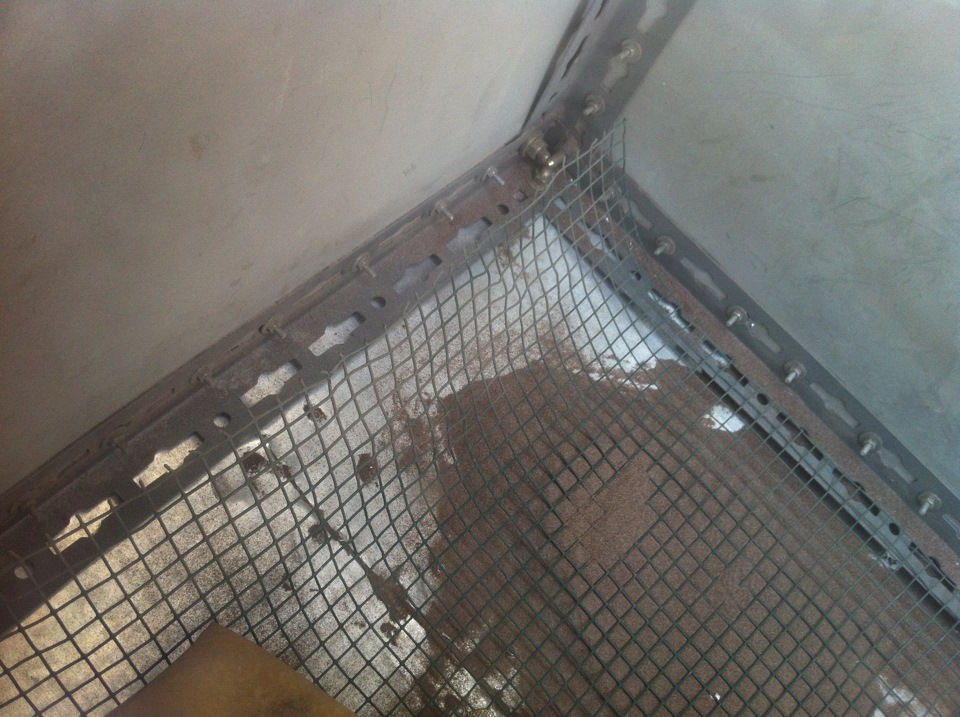

Под дном пескоструйной камеры следует расположить желоб, при помощи которого отработанный материал будет собираться в специальную емкость, поэтому для изготовления дна лучше всего использовать прочный сетчатый материал. Сбор отработанного абразивного материала, если он выполняется аккуратно, позволит применить его повторно, что значительно снизит стоимость обработки. Для эффективного освещения внутреннего пространства пескоструйной камеры лучше всего использовать два осветительных прибора, расположенных в двух разных краях ее верхней части.

Бункер сбора абразивного материала (вид снизу)

Пескоструйная насадка, при помощи которой выполняется обработка внутри камеры, располагается в ее внутренней части, а ее подключение к емкости с песком и компрессору обеспечивается при помощи специальных шлангов. На заднюю стенку самодельной камеры для пескоструйной обработки можно навесить большую дверцу (можно также затянуть стенку брезентом), что позволит без проблем помещать в нее изделия различных размеров и конфигурации.

Приступая к сборке камеры для пескоструйной обработки своими руками, следует учитывать, что обеспечить долговечность и высокую эффективность использования такой конструкции могут только качественные конструктивные элементы, а также строгое следование рекомендациям опытных специалистов и предварительно разработанному чертежу.

Источник

Изготовление пескоструйкой камеры своими руками. Из бочки

Физкульт-привет, товарищи! Расскажу я вам о том, как сделал пескоструйную камеру начального уровня из подручных материалов. Пошагового руководства тут не будет, фото особо не делал, скорее как пример. Кого заинтересует- ничего особо сложного нет, все и так понятно.

По роду своей деятельности и в связи с изменением моей дислокации, озадачился я как-то покупкой пескоструйной камеры. Искал сначала БУ. Понятно, что новая литров на 200 стоит около 25 т.р., но хотелось сократить расходы. Думал на авито сейчас найду тысяч за 8 какую-нибудь, мало ли сервисов закрывается. Но вот черта лысого!

Эх, жаль не сохранился в обьявлениях прекрасный образчик народного творчества — коробка из фанеры, пакетом вместо стекла и кусками штанов за перчатки за скромные 10 тысяч — смеялся я долго и упорно.

Что-то типа такого, но это еще более или менее..

Будучи на металлоприемке и рассматривая листовой металл, подумал, что будет треугольно-параллепипедную конструкцию накладно из него болгаркой вырезать, без гильотины-то, обратил свое вниманеи на бочку 220 л. из под какого-то полимера. А что? Намана, подумалось, и забрал ее рублей за 500 р.

Окрыленный покупкой начал потихоньку ее кромсать.

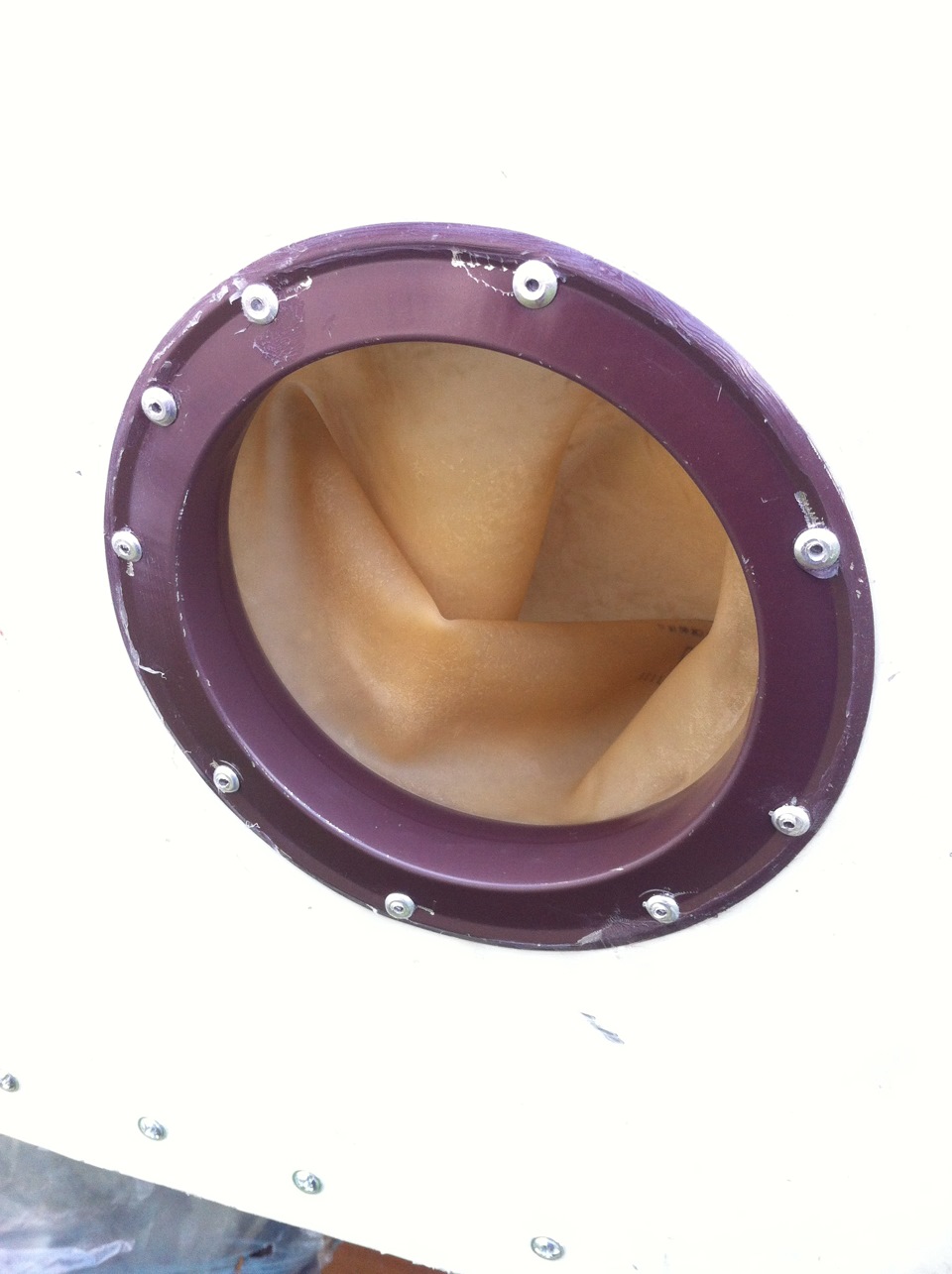

Кругляши под руки согнул из полосы металла, под диаметр стандартных пескоструйных перчаток

Ну и в-окончании пары месяцов неторопливой работы вышло вот этот вот синхофазатрон:

Единственно, что я заколебался, так это вписывать прямоугольное в круглое. И в процессе уже даже пожалел, что из бочки начал делать. Хотя вышло конечно неплохо.

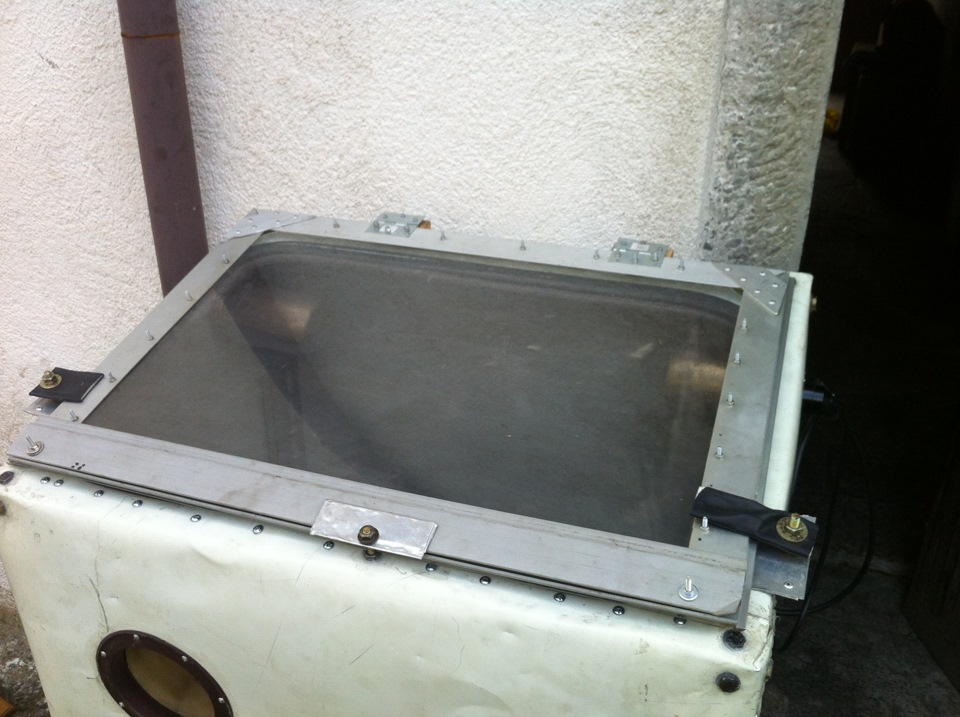

Стекло обычное самое оконное нарезано из найденных в деревне кусков теплицы

Подсветка реализована светодиодным светильником длиной около 350 мм. Все распаяно в одной коммутационной коробке. Уплотнение двери по боковым краям осуществляется полосой металла — полкой, по горизонтали приклепал через упоры полосу толстой резины.

Позже нашел также на свалке бочку литров 20 из-под краски, определил ее под простейший сепаратор с канальным вытяжным вентилятором 150 мм. Так как песочу стеклошариками, то пыли не особо много. Если речником работать, то думаю нужно отдельно подключать хороший по КПД вытяжной вентилятор.

А в целом, мне хватает и меня устраивает. Саму стойку сделал разборной, то есть ноги и всю навеску можно раскрутить и перевезти в любом авто, хоть в оке, главное чтобы бочка влезла 😀 И две ноги на колесиках небольших — можно перекатывать с места на место.

Спасибо за внимание) В планах планирую рассказать и собственной автоматической мойке. Ну и так, в-общем, буду рассказывать в блоге о своей небольшой мастерской по ремонту турбокомпрессоров 🙂

Источник

Сообщества › Сделай Сам › Блог › Пескоструйная камера своими руками

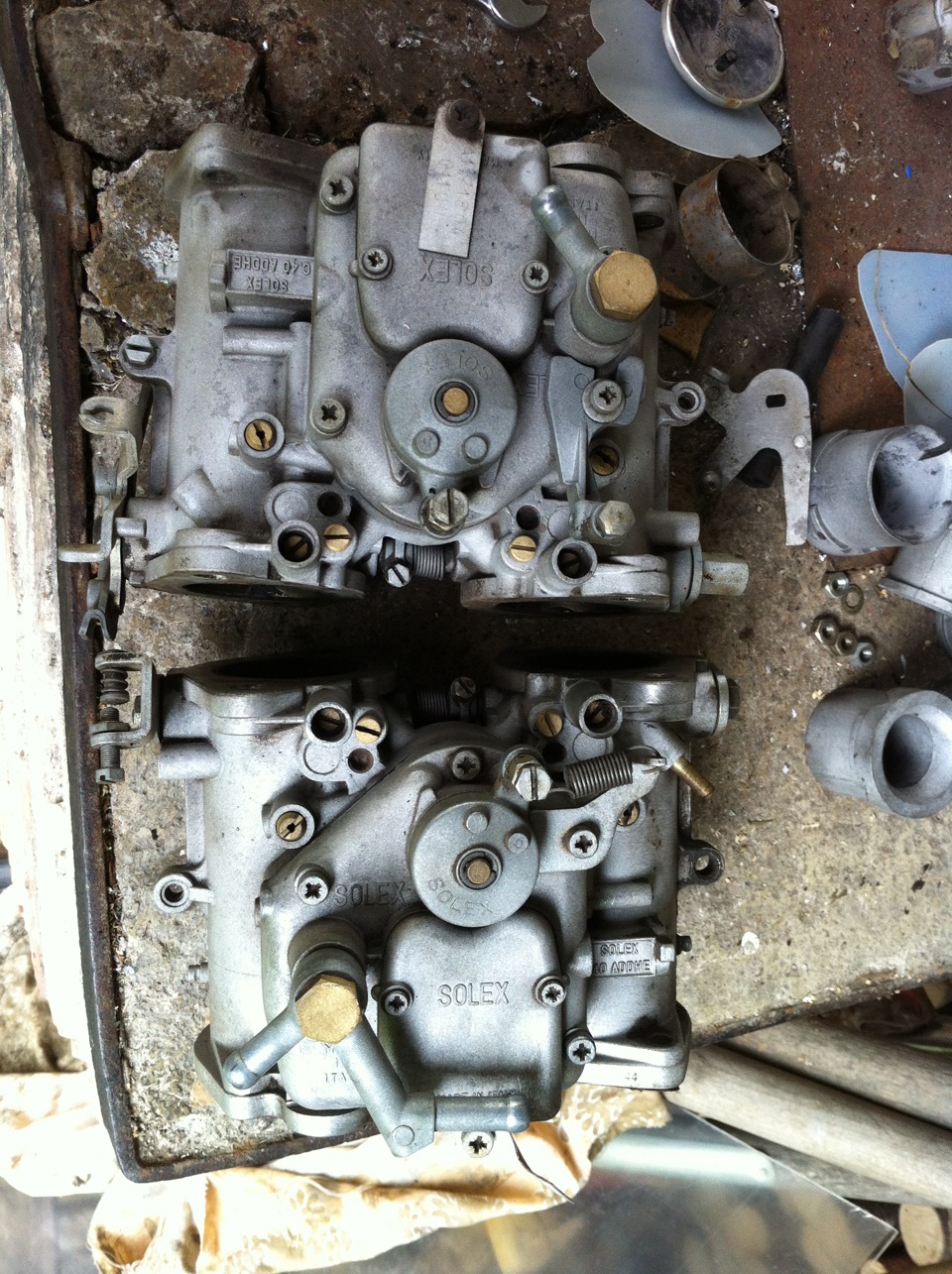

Всем привет, соорудил камеру для пескоструя, вроде работает) но хотел спросить может кто делал подобное и как потом проверить выходит ли пыль из под стекла или других щелей?

все стыки промазал герметиком

пс, при создании делал акцент на то, что его нужно переносить, вес камеры около 8-10 кг
