Чем диктуются требования к прочности арматуры
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Pipeline valves. General safety requirements
Дата введения 2011-01-01
Предисловие
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА») и Некоммерческой организацией «Научно-промышленная ассоциация арматуростроителей» (НО «НПАА»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 259 «Трубопроводная арматура и сильфоны»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1057-ст
1 Область применения
Настоящий стандарт распространяется на трубопроводную арматуру и приводные устройства к ней и устанавливает общие требования безопасности при ее проектировании, изготовлении, монтаже, эксплуатации, ремонте, транспортировании, хранении и утилизации.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р ЕН 13463-1-2009 Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования
ГОСТ Р 50891-96 Редукторы общемашиностроительного применения. Общие технические условия
ГОСТ Р 51317.2.4-2000 (МЭК 61000-2-4-94) Совместимость технических средств электромагнитная. Электромагнитная обстановка. Уровни электромагнитной совместимости для низкочастотных кондуктивных помех в системах электроснабжения промышленных предприятий
ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ Р 51901.12-2007 (МЭК 60812:2006) Менеджмент риска. Метод анализа видов и последствий отказов
ГОСТ Р 52543-2006 (ЕН 982:1996) Гидроприводы объемные. Требования безопасности
ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения
ГОСТ Р 52760-2007 Арматура трубопроводная. Требования к маркировке и отличительной окраске
ГОСТ Р 52857.1-2007 Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования
ГОСТ Р 52857.2-2007 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек
ГОСТ Р 52857.3-2007 Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер
ГОСТ Р 52857.4-2007 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений
ГОСТ Р 52857.5-2007 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет обечаек и днищ от воздействия опорных нагрузок
ГОСТ Р 52857.6-2007 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках
ГОСТ Р 52869-2007 (ЕН 983:1996) Пневмоприводы. Требования безопасности
ГОСТ Р 53402-2009 Арматура трубопроводная. Методы контроля и испытаний
ГОСТ Р 53671-2009 Арматура трубопроводная. Затворы и клапаны обратные. Общие технические условия
ГОСТ Р 53673-2009 Арматура трубопроводная. Затворы дисковые. Общие технические условия
ГОСТ Р МЭК 60079-0-2007 Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 9.908-85 Единая система защиты от коррозии и старения. Металлы и сплавы. Методы определения показателей коррозии и коррозионной стойкости
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.052-81 Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности
ГОСТ 12.2.085-2002 Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 356-80 Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды
ГОСТ 1639-93 Лом и отходы цветных металлов и сплавов. Общие технические условия
ГОСТ 2171-90 Детали, изделия, полуфабрикаты и заготовки из цветных металлов и сплавов. Обозначение марки
ГОСТ 2787-75 Металлы черные вторичные. Общие технические условия
ГОСТ 5761-2005 Клапаны на номинальное давление не более 250. Общие технические условия
ГОСТ 5762-2002 Арматура трубопроводная промышленная. Задвижки на номинальное давление не более 250. Общие технические условия
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 9544-2005 Арматура трубопроводная запорная. Классы и нормы герметичности затворов
ГОСТ 12893-2005 Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 19433-88 Грузы опасные. Классификация и маркировка
ГОСТ 21345-2005 Краны шаровые, конусные и цилиндрические на номинальное давление не более 250. Общие технические условия
ГОСТ 21744-83 Сильфоны многослойные металлические. Общие технические условия
ГОСТ 31294-2005 Клапаны предохранительные прямого действия. Общие технические условия
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 52720, ГОСТ 27.002, а также следующие термины с соответствующими определениями:
3.1.1 безопасность арматуры: Состояние арматуры, при котором отсутствует недопустимый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений, вследствие критического отказа арматуры или контакта с арматурой или ее рабочей средой при безотказном функционировании арматуры.
3.1.2 категория испытаний: Вид испытаний, характеризуемый организационным признаком их проведения и принятием решений по результатам оценки объекта в целом.
3.1.3 контрольные испытания: Испытания, проводимые на различных стадиях жизненного цикла арматуры в целях установления соответствия ее требованиям нормативных документов.
3.1.4 критерий предельного состояния по отношению к критическому отказу арматуры: Совокупность признаков или отдельный признак, свидетельствующие о потенциальной возможности наступления критического отказа арматуры.
3.1.5 критический отказ арматуры: Отказ арматуры, возможными последствиями которого явятся причинение вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений.
3.1.6 опасные вещества: Воспламеняющиеся, окисляющие, горючие, взрывчатые, токсичные, высокотоксичные вещества и вещества, представляющие опасность для окружающей среды [1].
3.1.7 показатели назначения: Основные технические данные и характеристики арматуры, определяющие возможность ее безопасного применения в конкретных условиях эксплуатации.
ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К АРМАТУРЕ
При эксплуатации запорной и регулирующей арматуры, работающей с газожидкостной средой, приходиться сталкиваться с эффектом обмерзания внутренней и внешней полости корпуса.
Из основных законов газового состояния можно сделать вывод, что при сжигании газы нагреваются, а при расширении охлаждаются. После прохождения природного газа через задвижки, фильтры, регулирующие клапаны, сужение газопроводов происходит его резкое расширение. Этот процесс называется дросселированием. При транспортировании газа по газопроводам процесс дросселирования влечёт за собой резкое падение давления и понижение температуры газа. Этот процесс называется эффектом Джоуля-Томпсона. Он вызывает обмерзание трубопроводов, запорных регулирующих и измерительных устройств и приводит к образованию гидратов в трубопроводах (рис. 7.8.1). В процессе эксплуатации в целях борьбы с данным явлением необходимо предусмотреть техническую возможность отогрева арматуры или участка трубопровода путём введения в поток газа метанола, способствующего разрушению кристаллогидратов, или временного отключения локального участка для ликвидации ледяной пробки.

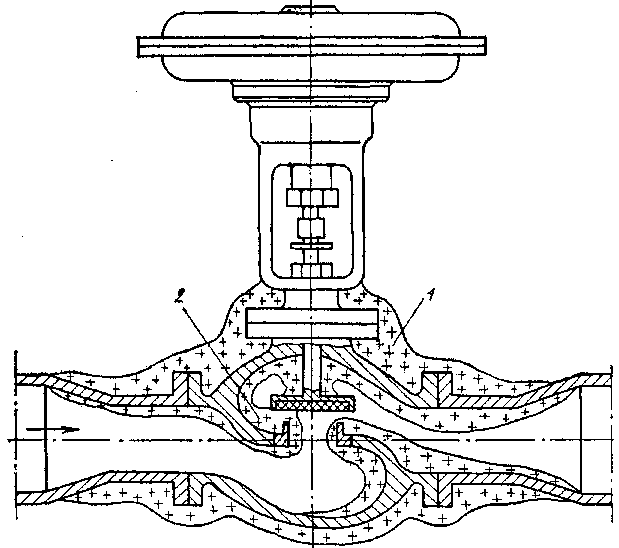

Рис. 7.8.1. Области образования отложений кристаллогидратов в корпусе регулятора и наружного обмерзания корпуса вследствие редуцирования газа.
1 – область наружного обмерзания корпуса; 2 – область гидратообразования.
Дросселирование – это процесс необратимого превращения работы, затрачиваемой на изменение давления при движении газа, в теплоту. Так для метана при Р=0,52 МПа (5,2 кгс/см 2 ) и t=25 о С этот коэффициент равен 0,4град/МПа, т.е. снижение его давления на 0,1 МПа (1 кгс/см 2 ) вызывает понижение температуры на 0,4 о С. для природного газа во всём диапазоне давлений и температур, которые имеют место при редуцировании газа на ГРС, среднее значение коэффициента Джоуля-Томсона принимается равным 5,5 о С/МПа, т.е. при снижении давления газа на 1 МПа его температура понижается на 5,5 о С.
К арматуре, устанавливаемой на газо- и нефтепроводах, предъявляется ряд требований, основными из которых являются: прочность, долговечность, безотказность, герметичность, транспортабельность, ремонтопригодность, готовность к выполнению цикла срабатывания (открытие, закрытие) после длительного периода нахождения в открытом или закрытом положении.
Прочность арматуры обеспечивается изготовлением деталей достаточных размеров из соответствующих конструкционных материалов. Наиболее важной является прочность корпусных деталей, поломка которых по своим последствиям особенно опасна.
Долговечность арматуры в зависимости от условий ее работы может ограничиваться различными факторами. Ресурс могут определять износ деталей, коррозия материала, эрозия деталей рабочего органа, старение резиновых или пластмассовых деталей. При наличии в нефтепродуктах кислот, сероводорода и воды арматура подвергается коррозии. Быстрее всех обычно выходят из строя детали рабочего (регулирующего или запорного) органа: уплотнительные кольца, золотники, плунжеры, пробки кранов, подвергающиеся механическому, коррозионному и кавитационному изнашиванию. При интенсивной эксплуатации запорной арматуры могут ускоренно выходить из строя детали ходового узла – ходовая гайка и шпиндель.
Безотказность арматуры сохраняется при правильной ее эксплуатации и тщательном техническом обслуживании, если конструкция и материал деталей выбраны правильно и соответствуют условиям работы. Наибольшее число отказов возникает в рабочем органе арматуры в результате коррозии, эрозии, гидратообразования, замерзания воды и вибрации. Вибрации в регулирующих клапанах, а также в запорной арматуре во время открывания при большом перепаде давления на газопроводах, могут вызвать поломку деталей (штоков) и разрушение седел, стоек и даже корпусов, самопроизвольную перестановку запорного органа. Эрозия приводит к ускоренному износу седла и затвора (плунжера). Гидратообразование и замерзание воды нарушают подвижность затвора и закупоривают проходные полости.
Источником вибраций в процессе перемещения затвора арматуры или при его неподвижном положении является турбулентное движение рабочей среды. Для уменьшения вибраций необходимо снижать нестационарность потока, применять гашение вибраций, снижать перепад давления на рабочем органе и использовать виброустойчивые конструкции. Для регулирующих клапанов, например, могут применяться антивибрационные приставки и решетки. Чтобы уменьшить вероятность возникновения вибраций, необходимо до и после регулирующих клапанов и регуляторов давления предусматривать прямые участки трубопровода длиной не менее 10 диаметров трубопровода. Имеются рекомендации длину прямых участков принимать 12–20 диаметров. При больших скоростях газа и недостаточной длине прямых участков возникающие вибрации могут приводить к поломкам штоков и плунжеров регулирующих клапанов, прорывам мембран и другим неисправностям и разрушениям.
Усталостное разрушение деталей происходит наиболее часто в местах концентрации напряжений, например во фланцах, патрубках и других деталях, имеющих места концентрации напряжений.
Герметичность запорного органа арматуры обеспечивается тщательной пригонкой и притиркой уплотнительных колец затвора и седла или применением в запорном органе мягких уплотнительных колец. Герметичность сальника достигается тщательной обработкой (полировкой) сальникового участка шпинделя, сохранением упругости сальниковой набивки и соответствующей ее затяжкой шпильками или болтами, использованием манжет, резиновых колец круглого сечения. Чтобы фланцевые соединения сохраняли герметичность, необходимо выбрать соответствующие размеры и материал прокладки и создать постоянную и равномерную затяжку фланцев.
Требование к арматуре по готовности к открытию без затруднений после длительного пребывания в закрытом положении (и наоборот – к закрытию) вызывается тем, что во многих случаях запорная и предохранительная арматура должна срабатывать редко и при этом возникают благоприятные условия для «прикипания» уплотнительных поверхностей затвора и седла друг к другу, а для их разделения или перемещения (в кранах) требуется приложить значительное усилие. Для обеспечения безотказной работы изделий необходимо в объем работ по техническому обслуживанию включать периодическое выполнение цикла «открыто—закрыто», чтобы удостовериться в работоспособности арматуры. В ряде случаев применяются, например, краны и задвижки со смазкой уплотнительных поверхностей деталей запорного органа.
УЗЛЫ И ДЕТАЛИ ТРУБОПРОВОДОВ
Температурные деформации, компенсаторы. Технологические трубопроводы эксплуатируют при различных температурах среды, поэтому пуск и остановка технологического процесса всегда вызывают значительные температурные деформации. Если трубопровод не может свободно удлиняться или сокращаться (а технологические трубопроводы именно таковы), то температурные деформации вызывают в трубопроводе напряжение сжатия (при удлинении) или растяжения (при сокращении).
Трубопроводы, работающие при температурах, изменяющихся в широких пределах, во избежание разрушения должны быть снабжены компенсирующими устройствами, легко воспринимающими температурные напряжения.
Рис. 7.9.1. Гнутые и волнистый (линзовый) компенсаторы трубопроводов:
а — П-образный; б — двойной П-образный; в — лирообразный; г — угловой.
Компенсаторы устанавливают на трубопроводе через каждые 20—40 м. Концы участка трубопровода, приходящегося на каждый компенсатор, крепят на опорах неподвижно. Компенсирующая способность компенсатора зависит от его конструкции.
На практике обычно применяют (рис. 7.9.1) гнутые, реже волнистые или линзовые. Гнутые компенсаторы просты в изготовлении и в монтаже. Их изготовляют из бесшовных труб горячим гнутьем. Компенсирующая способность их тем больше, чем больше высота (вылет) гнутого участка. Высоту компенсатора определяют по номограммам, которые приводятся в справочных пособиях для различных случаев.
Фасонные детали. На трубопроводе обычно установлено множество фасонных деталей различного назначения — двойники, отводы, угольники, тройники и переходы или переводники (рис. 7.9.3).
Рис. 7.9.3. Трубопроводные фитинги:
1, 2, 3 – отводы сварные под 90° соответственно с одной, двумя и тремя вставками; 4 – сварной двойник; 5 – тройник сварной; 6 – тройник сварной косой; 7, 8, 9, 10, 11 – штампованные отвод, полуотвод, двойник, тройник, переход (переводник).
Посредством угольников, отводов и двойников соединяются трубопроводы, оси которых пересекаются, скрещиваются или находятся в различных плоскостях. Их изготовляют из стальных бесшовных труб сваркой, гладким гнутьем, а также горячей или холодной штамповкой. Материал деталей трубопровода, как правило, должен быть таким же, как материал трубы.
Заглушки.При длительном разобщении трубопроводов или при ремонте аппаратов разобщаемые участки трубопроводов и аппараты отделяют глухими плоскими заглушками, устанавливаемыми после запорной арматуры или между двумя фланцами.
Диаметр, толщина заглушки и длина ее хвостовика установлены в зависимости от диаметра условного прохода, условного давления и скорости коррозии трубопровода, а также материала, из которого изготовлена заглушка.
Наличие хвостовика обязательно всегда для удобства установки в соединение трубопровода, а также, чтобы не забыть место установки заглушки. На заглушке должны быть выбиты ее номер, марка стали, из которой она изготовлена, условное давление и условный диаметр.
Каждый раз установка и последующее снятие заглушки регистрируются в специальном эксплуатационном журнале с указанием условного диаметра и номера заглушки, позиции установки (снятия), а также фамилии ответственного лица и производителя работы.
Болты и шпильки. Для фланцевых соединений болты (или шпильки) и гайки к ним должны быть стандартными. При проектировании для создания наиболее рациональной конструкции фланцевого соединения следует руководствоваться следующими рекомендациями: диаметр болта или шпильки должен быть возможно меньшим, но не менее 10 мм; расстояние между их осями должно быть от 2,5 до 5 диаметров болта; болты должны располагаться возможно ближе к поверхностям уплотнения.
Длину болтов (шпилек) выбирают из такого расчета, чтобы в начале сборки можно было надеть гайку, а в конце сборки, после затяжки, болт выходил за торец гайки на длину, равную 0,2— 0,25 диаметра.
При контакте с горячей средой фланцы нагреваются и расширяются. Температура болтов и шпилек при этом, как правило, ниже температуры самих фланцев. В результате разности деформаций в болтах и шпильках возникает дополнительное (температурное) напряжение, что может привести к разрушению соединения.
Температурное напряжение в болтах в 1,4 раза больше, чем в шпильках со сплошной резьбой. Это следует из пропорциональности температурных напряжений площадям поперечного сечения болтов и шпилек. Исходя из этого болты применяют только при температуре до 250 0 С. Если крепёжный элемент работает при избыточном давлении, то данная температура понижается.
В процессе эксплуатации трубопровода необходимо постоянное наблюдение за ним. Нельзя допускать превышения тех давлений и температур, на которые трубопровод рассчитан. При разгерметизации трубопровода он немедленно должен быть отключен от системы перекачивания до устранения причины разгерметизации. На каждый трубопровод составляют график периодического осмотра, ревизии и ремонта. Все проведенные на трубопроводе работы регистрируют в эксплуатационном журнале.
В период эксплуатации трубопроводов сменному персоналу следует осуществлять постоянный контроль за состоянием трубопроводов и их элементов (сварных швов, фланцевых соединений, арматуры), антикоррозийной защиты и изоляции, дренажных устройств, компенсаторов, опорных конструкций и т.д. с записями результатов в эксплуатационном журнале.
В ходе периодических ревизий, проходящих во время ремонтов, определяют состояние трубопровода (остаточную толщину стенки, прочность и плотность сварных швов, изношенность крепежных деталей) и на основании результатов устанавливают возможность его дальнейшей эксплуатации.
Наибольшему износу подвержены участки трубопровода, в которых изменяется направление потока и возникают местные гидравлические сопротивления (отводы, тройники, места установки арматуры и т. д.).
ОБЩАЯ ХАРАКТЕРИСТИКА НАСОСОВ
Для перемещения жидкостей по трубопроводам служат гидравлические машины — насосы. Подводимая от двигателя энергия преобразуется в насосе в энергию потока жидкости.
По виду рабочей камеры и сообщения ее с входом и выходом насоса различают объемные и динамические насосы. Жидкая среда объемных насосов перемещается в результате периодического изменения занимаемого ею объема камеры, попеременно сообщающейся с входом и выходом насоса. Жидкая среда динамических насосов перемещается под силовым воздействием на нее в камере насоса, которая постоянно сообщается с его входом и выходом.
К динамическим насосам относятся следующие основные типы: центробежные, осевые (пропеллерные), вихревые, струйные; к объёмным — поршневые и ротационные.
В настоящее время технологические установки укомплектованы в основном центробежными насосами, в которых напор перекачиваемой жидкости создаётся вращающимся рабочим колесом, имеющим лопатки специального профиля.
Технология переработки нефти и газа требует применения различных насосов, обеспечивающих соответствующие напоры и производительности при перекачке нефти, нефтепродуктов, сжиженных газов, кислот, щелочей и других продуктов. Температуры некоторых технологических потоков могут достигать 400°С и выше.
Большинство насосов комплектуется с приводом на общей фундаментной плите. Валы насоса и привода соединяют муфтой. Валы насосов уплотняют, как обычными сальниками с мягкой набивкой, так и торцовыми уплотнениями. При этом технологические насосы снабжают системами масляного уплотнения и водяного охлаждения, что повышает надежность работы насоса и его герметичность.
В зависимости от величины создаваемого давления различают центробежные насосы низконапорные (одноступенчатые), средненапорные (одно- и многоступенчатые) и высоконапорные (многоступенчатые).
В одноступенчатом насосе на валу жёстко закреплено рабочее колесо с криволинейными лопатками. Вал приводится во вращение от электродвигателя непосредственно или через редуктор. Корпус насоса закреплён с помощью фланца на чугунной станине. Приводной вал имеет две опоры с шарикоподшипниками. Со стороны двигателя вал уплотнён сальником или торцевым уплотнением.
Электронасос центробежный герметичный 2 ЦГ 200/80-75-6.
Некоторые параметры электронасоса с учётом вариантов диаметра рабочего колеса приведены в табл. 7.11.1
В условном обозначении электронасоса 2ЦГ 200/80–К–75–6, цифры и буквы обозначают:
2 – порядковый номер модернизации;
ЦГ – тип электронасоса (центробежный, герметичный);
200 – номинальная подача, в м 3 /час;
80 – напор при номинальной подаче в м;
К – условное обозначение исполнения по материалу;
75 – номинальная мощность встроенного двигателя в кВт; 6 – конструктивное исполнение по температуре и давлению перекачиваемой жидкости.
Электронасос изготавливается на одно из указанных напряжений, что оговаривается при заказе. Нагрузка двигателя контролируется потребляемым током, который при максимальной подаче рабочей области не должен превышать 140А для напряжения 380В, 128А – для 415В, 106А – для 500В и 81А – для 660В. Данное условие в эксплуатации достигается путём регулировки подачи.

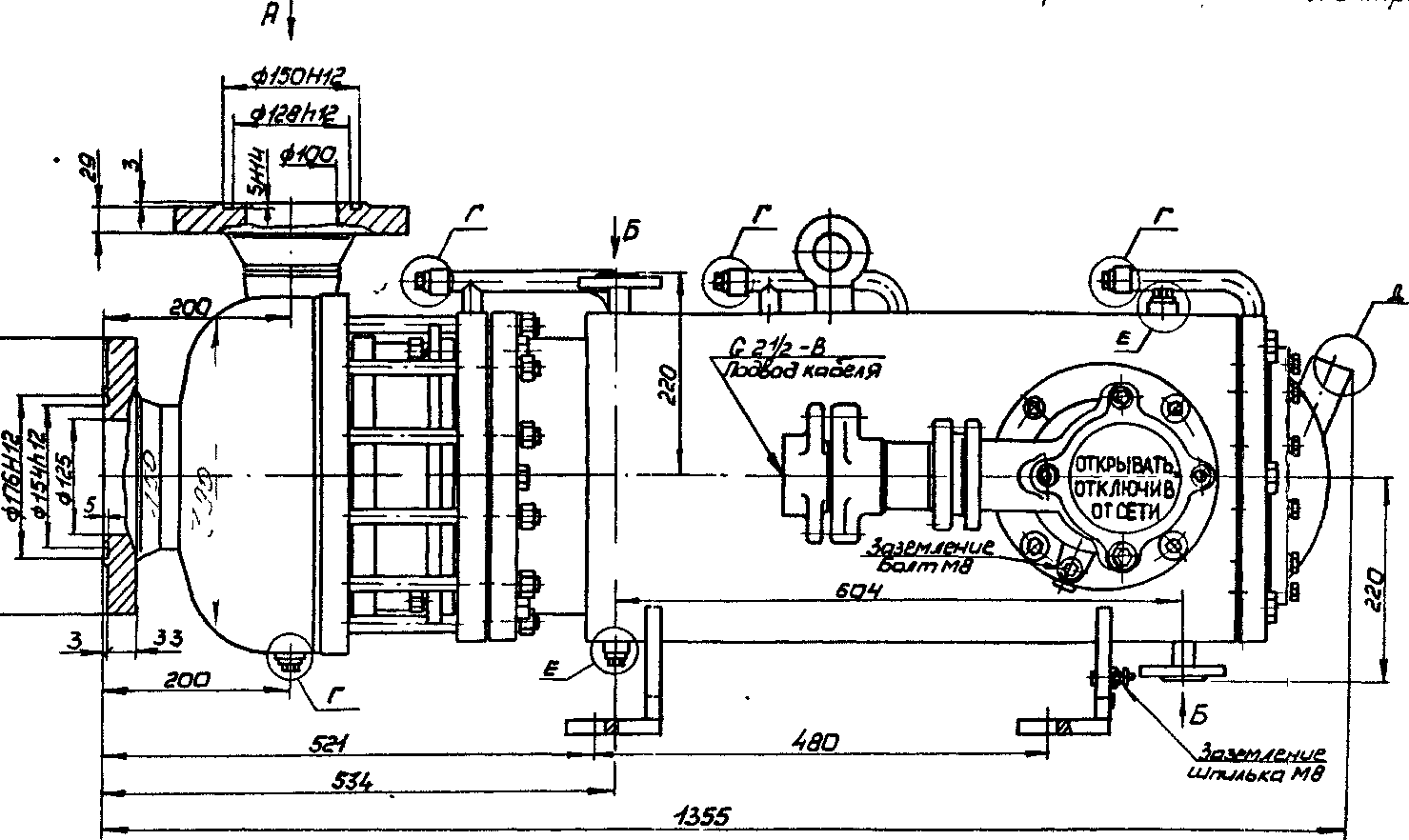

Рис. 7.11.1. Габаритный чертёж электронасоса 2 ЦГ 200/80-75-6
В процессе эксплуатации насоса при снижении кавитационного запаса наблюдается явлениекавитации – (от лат. cavitas – пустота), образование в капельной жидкости полостей, заполненных газом, паром или их смесью (так называемых кавитационных пузырьков, или каверн). Кавитационные пузырьки образуются в тех местах, где давление в жидкости становится ниже некоторого критического значения pkp (в реальной жидкости pkp приблизительно равно давлению насыщенного пара этой жидкости при данной температуре).
Гидродинамическая кавитация. Поскольку в реальной жидкости всегда присутствуют мельчайшие пузырьки газа или пара, то, двигаясь с потоком и попадая в область давления р 2
