Чем выше частота сигнала тем выше

Распространение электромагнитных волн

Перечислим некоторые общие закономерности распространения электромагнитных волн, связанные с частотой излучения.

· Чем выше несущая частота, тем выше возможная скорость передачи информации,

· Чем выше частота, тем хуже проникает сигнал через препятствии. Низкочастотные радиоволны АМ-диапазонов Легко проникают в дома, позволяя обходиться комнатной антенной. Более высокочастотный сигнал телевидения требует, как правило, внешней антенны; И наконец инфракрасный и видимый свет не проходят через стены, ограничивая передачу прямой видимостью(LineOfSight, LOS)

· Чем выше частота, тем быстрее убывает анергия сигнала с расстояниям от источника. При распространении электромагнитных волн в свободном пространстве (без отражений) затухание мощности сигнала пропорционально произведению квадрата расстояния ‘ от источника сигнала на квадрат частоты сигнала.

· Низкие частоты (до 2 МГц) распространяются вдрпь поверхности земли. Именно поэтому сигналы АМ-радио могут передаваться на расстояния в сотни километров.

· Сигналы частот от 2 до 30 МГц отражаются ионосферой земли, поэтому они могут распространяться даже на более значительные расстояния, в несколько тысяч километров (при достаточной мощности передатчика)

· Сигналы в диапазоне выше 30 МГц распространяются только по прямой, то есть являются сигналами прямой видимости. При частоте свыше 4 ГГц их подстерегает неприятность — они начинают поглощаться водой, а это означает, что не только дождь, но и туман может стать причиной резкого ухудшения качества передачи микроволновых систем, Недаром испытания лазерных систем передачи данных часто проводят в Сиэтле, городе, который известен своими туманами.

Потребность в скоростной передаче информации является превалирующей, по­этому все современные системы беспроводной передачи информации работают в высокочастотных диапазонах, начиная с 800 МГц, несмотря на преимущества, которые сулят низкочастотные диапазоны благодаря распространению сигнала вдоль поверхности земли или отражения от ионосферы.

Для успешного использования микроволнового диапазона необходимо также учитывать дополнительные проблемы, связанные с поведением сигналов, распространяющихся в режиме прямой видимости и встречающих на своем пути препятствия.

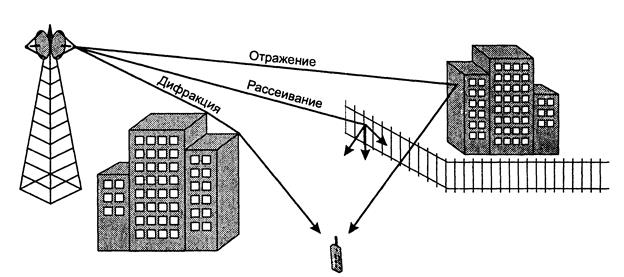

На рис. 51 показано, что сигнал, встретившись с препятствием, может распространяться в соответствии с тремя механизмами: отражением, дифракцией и рассеиванием.

Когда сигнал встречается с препятствием, которое частично прозрачно для данной длины волны и в то же время размеры которого намного превышают длину волны, то часть энергии сигнала отражается от такого препятствия. Волны микроволнового диапазона имеют длину несколько сантиметров, поэтому они частично отражаются от стен домов при передаче сигналов в городе. Если сигнал встречает непроницаемое для него препятствие (например, металлическую пластину) также намного большего размера, чем длина волны, то происходит дифракция— сигнал как бы огибает препятствие, так что такой сигнал можно по­лучить, даже не находясь в зоне прямой видимости. И наконец, при встречес препятствием, размеры которого соизмеримы с длиной волны, сигнал рассеи­вается, распространяясь под различными углами.

Рис. 51. Распространение электромагнитной волны

В результате подобных явлений, которые повсеместно встречаются при беспро­водной связи в городе, приемник может получить несколько копий одного и того же сигнала. Такой эффект называется многолучевым распространением сигнала.Результат многолучевого распространения сигнала часто оказывается отрицательным, поскольку один из сигналов может прийти с обратной фазой и подавить основной сигнал.

Так как время распространения сигнала вдоль различных путей будет в общем случае различным, то может также наблюдаться и межсимвольная интерференция,ситуация, когда в результате задержки сигналы, кодирующие соседние биты данных, доходят до приемника одновременно.

Искажения из-за многолучевого распространения приводят к ослаблению сигна­ла, этот эффект называется многолучевым замиранием.В городах многолучевое замирание приводит к тому, что ослабление сигнала становится пропорциональ­ным не квадрату расстояния, а его кубу или даже четвертой степени!

Все эти искажения сигнала складываются с внешними электромагнитными помехами, которых в городе довольно много. Достаточно сказать, что в диапазоне 2,4 ГГц работают микроволновые печи.

Источник

Воспроизведение звука и музыки: какие частоты используют и зачем их ограничивают

Содержание

Содержание

Собаки слышат до 45 кГц, кошки — до 79 кГц, дельфины и летучие мыши — выше 100 кГц, а человеческое ухо едва в состоянии услышать несчастные 20 Кгц, а чаще — всего 16-17 кГц. Почему все так? И зачем тогда гордые значения воспроизводимых частот типа «16 Гц — 40 кГц» на аудиотехнике? На каких частотах вообще звучат музыкальные инструменты и человеческий голос? Об этом ниже.

Что такое частота звука?

Звуковая волна, как и любая другая, имеет две главные характеристики — амплитуда и частота. Если к поплавку на озере привязать карандаш и устроить так, чтобы он чертил на движущейся бумаге свою траекторию (как кардиометр или сейсмограф), то получится синусоида:

Почему мы слышим хуже кошки?

Звуковые волны могут иметь любую частоту колебаний, но человеческое ухо улавливает их в диапазоне примерно от 20 Гц до 20 Кгц. На самом деле, в идеальных лабораторных условиях некоторые слышат аж до 12–16 Гц, а те, кто не слышит, могут уловить низкочастотные колебания телом. А вот с высокими частотами все хуже. Лишь немногие смогут уловить 20 кГц, большинство же слышат лишь до 16-17 кГц, и с возрастом это значение падает до 8–10 кГц.

Более того, человеческое ухо наиболее чувствительно к диапазону от 2 до 5 кГц — это так называемая зона разборчивости. Чувствительность к волнам на разных участках спектра различается. Любой может записаться на аудиометрию — обследование слуха, чтобы получить аудиограмму — кривую чувствительности своих ушей по частотам. Правда, в медицине она измеряется в диапазоне от 125 Гц до 8 кГц, но даже в таком укороченном отрезке у всех будет видна неравномерность слуха. Чувствительность ушей зависит даже от времени дня и настроения.

Кроме того, воспринимаемая громкость зависит от частоты звука. К примеру, на малой громкости низкие и высокие частоты слышны хуже. Это как раз следствие того, что человеческое ухо заточено под средние частоты, позволяющие распознавать речь. Эффективная коммуникация — одно из главных эволюционных преимуществ человека, поэтому эволюция и наделила нас тем слуховым диапазоном, что мы имеем.

В свою очередь, эволюционные преимущества других животных могут отличаться. К примеру, летучие мыши ориентируются в пространстве, издавая и улавливая ультразвук, поэтому и слышат до 200 кГц. А большая восковая моль часто становится добычей летучих мышей, поэтому ей пришлось развить слуховой диапазон до 300 кГц, чтобы избегать встреч с ужасом, летящим на крыльях ночи. Кошка слышит ультразвук, потому что многие грызуны общаются на высоких частотах, а киты слышат инфразвук, чтобы общаться самим, потому что низкочастотные волны лучше передаются на большие расстояния.

Фундаментальная частота голоса мужчины — в районе 80-150 Гц, женщины — 150-250 Гц. Однако телефонные линии обрезают в звуке все, что ниже 300 Гц и выше 3,5 кГц. Почему? Потому что кроме фундаментальной частоты есть еще обертона. Это призвуки, которые появляются из-за того, что у человека звучат не только голосовые связки, но и гортань, голова, да и все тело целиком. Обычно они находятся выше основного тона, поэтому так и называются.

У мужчин обертона голоса достигают 4 кГц, у женщин — 5-6 кГц. Они сильно влияют на звучание, благодаря им мы можем отличить одного человека от другого и даже определить по голосу его телосложение. Соответственно, именно они, а не фундаментальный тембр, важны для телефонных переговоров.

Частоты музыки

Бас гитара, как и контрабас, обычно настраиваются в ми контроктавы — это 41 Гц, гитара — на октаву выше, 82 Гц. Скрипка, один из самых писклявых инструментов в оркестре, начинается с соль малой октавы (196 Гц) и заканчивается на ля четвертой октавы (440 Гц). Диапазон большинства фортепиано — от ля субконтроктавы (27,5 Гц) до до 5 октавы (523 Гц).

Как можно заметить, диапазон большинства музыкальных инструментов находится довольно низко по спектру, не выше 4-5 кГц. Зачем тогда вообще что-то выше условных 5 кГц в аудиотехнике?

К слову, первые граммофоны умели воспроизводить от 170 до 2 000 Гц, а с появлением электронной записи их диапазон расширился на 2,5 октавы — от 100 до 5 000 Гц. То есть как раз, чтобы воспроизводить диапазон голоса и большинства инструментов в оркестре. А другой музыки в 20-х годах прошлого века и не было.

Однако, как и в случае с человеческим голосом, решающую роль играют обертона. Они также зависят от «телосложения» инструмента — его габаритов, плотности дерева или металла, массы и т. п. Ведь когда нажимаешь клавишу ля на фортепиано — звучит не чистый синус, а весь инструмент целиком, включая и ноты ля в других октавах — они начинают колебаться в унисон. На этом эффекте основано звучание ситара — у него есть дюжина резонирующих струн, производящих характерный звон.

Более того, даже части самой струны, кратные ее длине, начинают колебаться в унисон. К примеру, половина, треть, четверть, пятая части струны будут издавать обертона на октаву или несколько октав выше фундаментальной частоты.

Обертона, которые кратны основному тону, называют гармоническими, или, попросту, гармониками. Именно они придают инструменту свой уникальный характер звучания, именно в них вся красота, именно количеством обертонов хороший инструмент отличается от плохого. Благодаря обертонам и гармоникам музыка предстает перед нами во всей полноте. Для них и нужен этот, на первый взгляд, пустой участок от 5 до 20 кГц.

Частотный диапазон у аудиотехники

Производители аудиотехники всегда стремились расширить диапазон воспроизводимых частот, чтобы добиться красоты и величественности звучания настоящих инструментов. Во времена ламповой техники верхняя граница едва достигала 12 кГц. Магнитная запись повысила порог до 15 кГц, но даже этот показатель могла выдать только студийная магнитная пленка с высокой скоростью протягивания ленты. У бытового катушечного магнитофона верхняя граница воспроизводимых им частот падает до 10–12 кГц, а в кассетных магнитофонах — и того меньше.

Все изменилось с появлением цифровой записи и CD, позволивших кодировать весь диапазон от 20 Гц до 20 кГц. Но вновь откатилось с появлением интернета и mp3, срезающих значительную часть верхов во имя меньшего объема файлов.

При этом сделать колонки, воспроизводящие весь диапазон, оказалось проще. Одни из первых студийных мониторов на рынке, Altec 604, в некоторых модификациях уже могли воспроизводить от 20 Гц до 22 кГц, а это 70-е годы прошлого века. Большинство современных колонок без проблем воспроизводят до 20 кГц, а нижняя планка зависит от диаметра вуфера, конструкции фазоинвертора и наличия саба.

Также нередко встречаются колонки с диапазоном до 30–40 кГц. Но нужно всегда смотреть на АЧХ, чтобы понять, на какой громкости они могут эти частоты воспроизводить, и будет ли их вообще слышно.

Тем не менее, многие обладатели колонок и наушников с расширенным частотным диапазоном (от 5/10/15 Гц до 30/40/50 кГц) утверждают, что они звучат ярче и/или глубже. Правда, чтобы это услышать, нужно воспроизводить музыку, в которой есть соответствующая информация. К примеру, ютуб режет все, что выше 16 кГц, mp3 даже в 320 bpm режет до 19 кГц, а стандарт CD (16 bit 44.1 кГц) срезает все, что выше 22 кГц. Расширенным диапазоном могут похвастаться стандарты типа DVD-Audio, Super Audio CD, DSD и некоторые другие, но музыки в таких форматах не так уж и много.

Если же наушники еще и беспроводные, то диапазон частот дополнительно ограничен кодеками Bluetooth. Даже Aptx-HD имеет потолок в 19 кГц, и только LDAC от Sony умеет транслировать музыку в высоком разрешении, но многие жалуются на слабое качество сигнала в таком режиме.

Жанры музыки и частоты

Стоит сказать, что не всегда гармоники и обертона делают музыку лучше. Слышимый диапазон можно представить себе, как тесный лифт, инструменты — как его посетителей, а обертона и гармоники — как их вес и габариты. В этом случае оркестр будет похож на группу детей — большинство инструментов не обладают большим диапазоном и занимают строго свое место, поэтому их может поместиться много.

Но в той же рок-музыке звучание инструментов многократно усиливается, обертонов становится слишком много, это больше похоже на сумоистов в пуховиках. Чтобы уместить их в лифт, нужно убрать лишнее — снять пуховики. Этим занимается звукорежиссер — он ограничивает частотный диапазон каждого инструмента фильтрами хай-пасс и лоу-пасс, а с помощью эквалайзера убирает ненужные и выделяет нужные гармоники.

К примеру, электрогитары, вокал и рабочий барабан обычно ограничивают от 100–150 Гц до 8–12 кГц, бас и бочку — от 20–40 Гц до 6–10 кГц и т. п. Да, звучание каждого инструмента становится менее богатым, но за счет этого в общем миксе они не мешают, а дополняют друг друга.

Появление синтезаторов дало возможность сделать чистый синус без обертонов, и уже потом обогатить его нужным количеством гармоник. Это позволило создать очень густой и четкий бас глубиной до 20 Гц, что невозможно проделать с живыми инструментами.

Заключение

Теперь понятно, почему музыка в высоком разрешении — это по большей части всякий джаз, кантри и классика, где сведение выполняется по минимуму, либо вообще отсутствует. Вполне возможно, что такая музыка в ультравысоком разрешении будет звучать максимально живо и естественно в наушниках, играющих от 4 Гц до 51 кГц.

В некоторых жанрах электронной музыки также встречается бас в районе инфразвука. Однако чаще всего электроника, рок и метал не содержат информации за пределами слышимого диапазона. Там все лишние обертона заботливо вырезал господин звукорежиссер, а те, что как-то выжили, добил мастеринг-инженер. Зато осталась самая сочная часть, которую будут отлично воспроизводить любые колонки и наушники.

Источник

Теория радиоволн: ликбез

Думаю все крутили ручку радиоприемника, переключая между «УКВ», «ДВ», «СВ» и слышали шипение из динамиков.
Но кроме расшифровки сокращений, не все понимают, что скрывается за этими буквами.
Давайте ближе познакомимся с теорией радиоволн.

Радиоволна

Длина волны(λ) — это расстояние между соседними гребнями волны.
Амплитуда(а) — максимальное отклонения от среднего значения при колебательном движении.
Период(T) — время одного полного колебательного движения
Частота(v) — количество полных периодов в секунду

Существует формула, позволяющая определять длину волны по частоте:

Где: длина волны(м) равна отношению скорости света(км/ч) к частоте (кГц)

«УКВ», «ДВ», «СВ»

Сверхдлинные волны — v = 3—30 кГц (λ = 10—100 км).
Имеют свойство проникать вглубь толщи воды до 20 м и в связи с этим применяются для связи с подводными лодками, причем, лодке не обязательно всплывать на эту глубину, достаточно выкинуть радио буй до этого уровня.
Эти волны могут распространяться вплоть до огибания земли, расстояние между земной поверхностью и ионосферой, представляет для них «волновод», по которому они беспрепятственно распространяются.

Длинные волны(ДВ) v = 150—450 кГц (λ = 2000—670 м).

Этот тип радиоволны обладает свойством огибать препятствия, используется для связи на большие расстояния. Также обладает слабой проникающей способностью, так что если у вас нет выносной антенны, вам вряд ли удастся поймать какую-либо радиостанцию.

Средние волны (СВ) v = 500—1600 кГц (λ = 600—190 м).

Эти радиоволны хорошо отражаются от ионосферы, находящейся на расстоянии 100-450 км над поверхностью земли.Особенность этих волн в том, что в дневное время они поглощаются ионосферой и эффекта отражения не происходит. Этот эффект используется практически, для связи, обычно на несколько сотен километров в ночное время.

Короткие волны (КВ) v= 3—30 МГц (λ = 100—10 м).

Подобно средним волнам, хорошо отражаются от ионосферы, но в отличии от них, не зависимо от времени суток. Могут распространяться на большие расстояния(несколько тысяч км) за счет пере отражений от ионосферы и поверхности земли, такое распространение называют скачковым. Передатчиков большой мощности для этого не требуется.

Ультракороткие Волны(УКВ) v = 30 МГц — 300 МГц (λ = 10—1 м).

Эти волны могут огибать препятствия размером в несколько метров, а также имеют хорошую проникающую способность. За счет таких свойств, этот диапазон широко используется для радио трансляций. Недостатком является их сравнительно быстрое затухание при встрече с препятствиями.
Существует формула, которая позволяет рассчитать дальность связи в УКВ диапазоне:

Так к примеру при радиотрансляции с останкинской телебашни высотой 500 м на приемную антенну высотой 10 м, дальность связи при условии прямой видимости составит около 100 км.

Высокие частоты (ВЧ-сантиметровый диапазон) v = 300 МГц — 3 ГГц (λ = 1—0,1 м).
Не огибают препятствия и имеют хорошую проникающую способность. Используются в сетях сотовой связи и wi-fi сетях.
Еще одной интересной особенностью волн этого диапазона, является то, что молекулы воды, способны максимально поглощать их энергию и преобразовывать ее в тепловую. Этот эффект используется в микроволновых печах.
Как видите, wi-fi оборудование и микроволновые печи работают в одном диапазоне и могут воздействовать на воду, поэтому, спать в обнимку с wi-fi роутером, длительное время не стоит.

Крайне высокие частоты (КВЧ-миллиметровый диапазон) v = 3 ГГц — 30 ГГц (λ = 0,1—0,01 м).
Отражаются практически всеми препятствиями, свободно проникают через ионосферу. За счет своих свойств используются в космической связи.

AM — FM

Зачастую, приемные устройства имеют положения переключателей am-fm, что же это такое:

AM — амплитудная модуляция

Это изменение амплитуды несущей частоты под действием кодирующего колебания, к примеру голоса из микрофона.
АМ — первый вид модуляции придуманный человеком. Из недостатков, как и любой аналоговый вид модуляции, имеет низкую помехоустойчивость.

FM — частотная модуляция

Это изменение несущей частоты под воздействие кодирующего колебания.
Хотя, это тоже аналоговый вид модуляции, но он имеет более высокую помехоустойчивость чем АМ и поэтому широко применяется в звуковом сопровождении ТВ трансляций и УКВ вещании.

На самом деле у описанных видом модуляции есть подвиды, но их описание не входит в материал данной статьи.

Еще термины

Интерференция — в результате отражений волн от различных препятствий, волны складываются. В случае сложения в одинаковых фазах, амплитуда начальной волны может увеличиться, при сложении в противоположных фазах, амплитуда может уменьшиться вплоть до нуля.
Это явление более всего проявляется при приеме УКВ ЧМ и ТВ сигнала.

Поэтому, к примеру внутри помещения качество приема на комнатную антенну ТВ сильно «плавает».

Дифракция — явление, возникающее при встрече радиоволны с препятствиями, в результате чего, волна может менять амплитуду, фазу и направление.
Данное явление объясняет связь на КВ и СВ через ионосферу, когда волна отражается от различных неоднородностей и заряженных частиц и тем самым, меняет направление распространения.
Этим же явлением объясняется способность радиоволн распространяться без прямой видимости, огибая земную поверхность. Для этого длина волны должна быть соразмерна препятствию.

Источник

Влияние частоты сигнала на энергетику радиолинков в свободном пространстве

Что меняется при изменении применяемого диапазона частот в радиосвязи – не всегда корректно могут сформулировать даже опытные радиолюбители. С одной стороны формула передачи Фрииса крайне проста, и обсуждать, казалось бы, нечего. С другой стороны, в этой формуле кроме явного упоминания длины волны λ, она неявно скрыта в других коэффициентах. Есть много утверждений, заметок и статей, что с более высокими частотами энергетика радиолинков хуже, не меньше есть и статей «разоблачений мифа» — мол ничем высокие частоты не хуже, учите матчасть.

Оба утверждения верны, причем верно и третье – с повышением частоты энергетика линка может значительно улучшаться. Всё зависит от сценария применения (накладываемых ограничений).

Любая передача информации, не только с помощью радиоволн, а и любых других волн (звуковых, ЭМ волн более высоких частот – т.е. света, гравитационных волн) может происходить в 3 сценариях:

В первом случае ни одна из сторон не знает местоположение в пространстве второй стороны, или не имеет средств наведения своих антенн на корреспондента.

К такому сценарию относятся практически все виды раций (военные, гражданские, авиационные), бытовые устройства (WiFi, Bluetooth, радиотелефоны, IoT, беспроводные сенсоры, телематика, брелки-отмычки), связь между спускаемым зондом и его космической станцией. Антенны обоих подвижных корреспондентов должны быть всенаправленными (изотропными) или близкими к ним.

Во втором случае, если одна из сторон стационарная и вероятное местоположение подвижного корреспондента ограничено некоторым сектором пространства – на стационарной стороне возможно применение направленной антенны, которая концентрирует энергию в избранном направлении, формируя луч (beam). Абонент подвижен, ни своего местоположения, ни положение базовой станции он не знает (или не имеет средств наведения антенн).

К такому сценарию относятся все виды обслуживания, когда стационарная базовая станция обслуживает подвижных абонентов (сотовая связь, репитеры для военных или гражданских раций, телерадиовещание на подвижных абонентов, спутниковая связь с подвижными абонентами, наземные станции космической связи обслуживающие высокоподвижные космические зонды). Антенна базовой станции имеет умеренную направленность и формирует луч для обслуживания желаемой зоны пространства. В идеале в любой точке зоны обслуживания на одинаковом расстоянии R от базы будет одинаковая плотность потока энергии Вт/м2. Антенна подвижного корреспондента должна быть всенаправленная (изотропная).

В третьем случае, если обе стороны знают о расположении другой стороны и имеют возможность направить туда свои антенны – можно существенно сэкономить энергию или увеличить скорость связи при тех же затратах энергии, за счет концентрации луча в пространстве.

К такому сценарию относятся все стационарные линии точка-точка: радиорелейные, WiFi точка-точка, радиолюбительская связь между 2 абонентами использующими направленные антенны; малоподвижные абоненты с возможностью точного позиционирования антенн на корреспондента (наземная станция космической связи и космическая станция с сервоприводами направленных антенн или двигателями позиционирования всей станции с жестко прикрепленной направленной антенной; перспективные модемы 5G mmWave или StarLink Илона Маска с автоматической настройкой луча активной фазированной решеткой АФАР; перспективные massive-MIMO модемы и базовые станции 4G/5G использующие большое количество антенн как АФАР)

Вернемся к формулам Фрииса

Здесь r (receiver) и t (transmitter) относятся к приемной и передающей антеннам, Pr/Pt – соотношение мощности на клеммах приемной антенны к мощности на передающей (больше – лучше), d – расстояние в тех же единицах измерения что и λ (например, в метрах)

Апертура антенны A (то же что «Эффективная/действующая площадь») связана с диаграммой направленности (ДН) антенны и её КНД (D = Directivity):

Для антенны в режиме приема эффективная площадь антенны (используется также термин эффективная поверхность антенны) характеризует способность антенны собирать (перехватывать) падающий на неё поток мощности электромагнитного излучения и преобразовывать этот поток мощности в мощность на нагрузке.

Независимо от типа и конструкции антенны, её апертура A и направленность D связаны математически через длину волны.

У всенаправленной (изотропной) антенны D=1 (0 dBi). Идеального изотропного излучателя на практике не существует, наиболее близким аналогом является обычный полуволновый диполь, у которого D

Сравним апертуру полуволнового диполя (или его аналога – четвертьволновый штырь с противовесом), у которого КНД = 2.15 dBi

Передающая антенна во всех диапазонах формирует одинаковую, близкую к сферической, диаграмму излучения. Плотность потока мощности Вт/м 2 от всех источников на одинаковом расстоянии R будет одинаковая.

Но поскольку апертура приемной (тоже всенаправленной) антенны отличается на порядки, то и количество собранной энергии из той же плотности потока будет сильно отличаться.

В открытом пространстве (пока дальность не ограничена видимостью), увеличение частоты в 2 раза увеличивает требования к мощности передатчика в 4 раза. При одинаковой мощности передатчика, увеличение частоты в 2 раза снижает дальность тоже в 2 раза.

Именно этот эффект является доминирующим для объяснения, почему:

В сценарии №2, если на одной стороне разрешено использовать малонаправленную (секторную) антенну ситуация точно такая же как и в сценарии №1, только мощность передатчика может быть уменьшена на усиление антенны базовой станции. Поскольку требуемый сектор обслуживания не зависит от частоты, то направленность антенны БС нужна одинаковая (апертура антенны БС при этом конечно будет разной на разных диапазонах). При направленности БС 12 dBi (на 10 dB или в 10 раз больше чем у диполя 2 dBi) – выигрыш в мощности составит 10 dB (10 раз), дальность связи на мобильного абонента может быть такая же, как в предыдущей таблице, но уже при TX=0.1W. Для 5400 МГц она опять составит 25.7 км, а для 27 МГц – 5142 км.

В сценарии №3 возможны очень различные комбинации решений.

Если отбросить конструктивные ограничения и сложности, то при равной площади (апертуре) обоих антенн направленность обоих антенн D_r и D_t пропорциональна квадрату частоты. Поэтому эффективность приемной антенны останется неизменной (из одного и того же потока плотности Вт/м 2 будет извлечена одинаковая мощность на клеммах, независимо от частоты), а направленность передающей антенны увеличится пропорционально квадрату частоты. При увеличении частоты в 2 раза, луч станет тоньше в 4 раза, плотность потока Вт/м 2 в направлении на абонента увеличится в 4 раза.

При равных ограничениях на габариты/вес антенн, более высокие частоты более выгодны энергетически.

На практике же реализовать такое фундаментальное преимущество не так просто.

К антеннам с фиксированной частотно-независимой апертурой относятся только зеркальные параболические антенны. Количество энергии, которое собирает такое зеркало, не зависит от частоты, а луч диаграммы направленности становится более тонким с ростом частоты.
Но сложность в производстве параболической антенны заданного диаметра зависит не только от диаметра. Чем более высокая частота, тем более высокие требования к точности поверхности зеркала и более высокие требования к точности позиционирования и вообще жесткости всей конструкции.

С другими, незеркальными антеннами, ситуация намного сложнее. Все конструкции таких антенн могут быть описаны в частотно-независимых размерах (в лямбдах) и имеют фиксированную диаграмму направленности, присущую этому типу антенн, которая не зависит от выбранной частоты проектирования. Иными словами, например 7-элементная антенна волновой канал (Уда-Яги) будет иметь одинаковую диаграмму направленности и усиление

10 dBi независимо на какую частоту её рассчитать: на 30 МГц или на 3000 МГц. Во втором случае её апертура будет в 10 000 раз меньше. Просто так, взять и увеличить размеры какого-то типа антенн чтобы увеличить апертуру – нельзя. Добавление каких-либо пассивных (паразитных) структур добавляет направленности очень незначительно (по сравнению с ростом габаритов) и лишь до небольших значений порядка 16 dBi (40 раз).

Дальнейшее повышение апертуры, которое соответствует направленности более 16 dBi на практике возможно только соединением многих антенн в ФАР (фазированную антенную решетку). Теоретически удвоение количества элементов в решетке может увеличивать апертуру в 2 раза, т.е. формировать в 2 раза более тонкий луч с усилением +3 dB. Но практически построение таких ФАР сопряжено с большими трудностями: сигнал от единого источника надо согласованными (по волновому сопротивлению) волноводами синфазно доставить к каждому из N элементов решетки.

Для небольшого количества элементов, например 2х2, 2х4, 3х3 такая задача решаема, а для бОльшего количества элементов она настолько сложна, что всегда проигрывает зеркальным параболическим антеннам, с помощью которых легко создается направленность 20-40 dBi, а в больших проектах (как наземные станции дальней космической связи) достигает 70 dBi (усиление параболической антенны диаметром 70 метров на частоте 5885 МГц).

Для расчета КНД параболического зеркала воспользуемся формулой:

Увеличение частоты в 2 раза увеличивает дальность в 2 раза или позволяет применить на одной из сторон антенну с диаметром апертуры меньше в 2 раза, или с каждой стороны уменьшить диаметр антенны в SQRT(2)

Требования к точности наведения луча (юстировки антенны на абонента) тоже растут пропорционально квадрату частоты.

В этой статье мы НЕ рассматриваем вообще другие вопросы, такие как отражение, дифракция, рефракция, поглощение в газах, препятствиях, атмосфере, ионосфере, шумовая и помеховая обстановка

Выводы

Повышение частоты радиосвязи может давать как преимущества так и недостатки в зависимости от сценария применения (техзадания).

В условиях подвижной безподстроечной связи низкие частоты более выгодны, т.к. апертура всенаправленной антенны пропорциональна квадрату длины волны. Увеличение длины волны в 2 раза увеличивает апертуру антенны в 4 раза. Это дает возможность или увеличить дальность в 2 раза (в условиях видимости и ограничения дальности связи по энергетическому бюджету) или снизить мощность передатчика в 4 раза при прочих равных.

По этой причине военные ранцевые, автомобильные и танковые рации продолжают проектироваться на самый низ диапазона УКВ – от 27 до 50 МГц, в то время как гражданская и коммерческая связь неумолимо осваивает всё более высокие частоты.

Полуволновый диполь (или четвертьволновый штырь с противовесом) на низких частотах более крупные, что является с одной стороны недостатком. С другой стороны именно этот недостаток и позволяет собирать из пространства больше энергии.

В условиях линий точка-точка низкие частоты тоже более выгодны во всех случаях, кроме применения параболических антенн с фиксированной апертурой. Для антенн с одинаковой направленностью апертура убывает пропорционально квадрату роста частоты. При росте частоты в 2 раза, размеры антенны того же типа уменьшаются в 2 раза (в каждом измерении, т.е. объем уменьшается в 8 раз), но расплатой за этой является снижение в 4 раза апертуры такой антенны.

А вот в линиях «точка-точка» с параболическими антеннами – наоборот переход на более высокие частоты позволяет при тех же диаметрах зеркала улучшать энергетический бюджет в 4 раза при росте частоты в 2 раза. Повышение частоты в 2 раза позволяет:

Расплатой за такое повышение являются повышенные требования к прецизионности изготовления, как самой антенны, так и механизма наведения (юстировки) на абонента.
