Чем заменить датчик кислорода

Отключение (заглушка) лямбда-зонда

Дата: december 30, 2016 10:51 am

Найдите специалиста по чип-тюнингу

Сделайте чип-тюнинг у проверенного специалиста с выдачей сертификата и возможностью манибэка.

АДАКТ против удаления корректно работающего катализатора.
Узнайте про возможные последствия для автомобиля.

Ездить с неисправным кислородным датчиком нельзя. Машина теряет в динамике, повышается расход топлива. Поэтому автовладельцы меняют, чистят, устанавливают обманки или программно отключают лямбда-зонд (глушат). Какой из способов лучше? Разобрали плюсы и минусы каждого.

Заменить лямбда-зонд

Если кислородный датчик неисправен, есть несколько вариантов решения проблемы. Одна из них — поменять ДК. Сделать это можно самостоятельно, купив новую деталь в специализированном магазине или автосервисе. Обратите внимание на маркировку, которая нанесена на старый зонд. С точно такой же должен быть новый зонд.

Замена происходит обязательно на охлажденном двигателе и отключенном зажигании. Для начала от старого устройства отключаются провода. Затем гаечным ключом отсоединяется старый зонд, а на его место ставится новый. Работать надо осторожно, не срывая резьбу.

Если не уверены, что справитесь, обратитесь к специалистам. Они сделают работу качественно. Следующие 50 000–100 000 км оригинал отработает на отлично.

Преимущество установки нового датчика кислорода

Существенный минус такого решения — цена. Стоимость нового лямбда-зонда доходит до 25 000 рублей. А если у машины отключен или выбит катализатор, замена не поможет. Нужно программное отключение — чип-тюнинг.

Очистить лямбда-зонд

Часто на кислородном датчике накапливается копоть, а внутри оседают продукты горения. Это мешает ему работать в полную силу. У машины пропадает тяга, снижается максимальная скорость и растет расход топлива. Один из вариантов решения проблемы — чистка лямбда-зонда.

Как проходит чистка кислородного датчика:

К сожалению, чистка помогает далеко не всегда.

Если ортофосфорные ванны не принесли результата, датчик кислорода следует заменить или отключить программно.

Установить обманку лямбда-зонда

Сломанный или некорректно работающий ДК невозможно починить, но можно заменить на дорогостоящий новый или установить обманку. Многие автовладельцы выбирают этот простой способ обмана электронного блока управления. При этом обманка посылает ЭБУ усредненный (похожий на рабочий) сигнал и компьютер думает, что все нормально. При этом пропадает весь смысл адаптивности двигателя. Компьютер не понимает насколько качественно готовится смесь и насколько экологичен выхлоп. Без нормального датчика ЭБУ сходит с ума, что приводит к повышенному расходу топлива и другим неприятностям.

Виды обманок на лямбда-зонд

В обоих случаях сигналы с первого и второго кислородного датчика будут разными. ЭБУ примет эти показания за нормальную работу катализатора.

Плюсы и минусы установки обманки лямбда-зонда

Обманка лямбда-зонда погасит «Check Engine». Стоимость, по сравнению с другими решениями, небольшая, поэтому это самая популярная процедура.

Обманка не учитывает разные параметры и условия работы двигателя. Например, регулировку впрыска топлива. Поэтому при автоматической корректировке показания через какое-то время выйдут за пределы условно-нормальных, снова вылезет ошибка Р0140 и загорится чек.

Отключить лямбда-зонд программно

После физического удаления катализатора программное отключение лямбда-зондов, стоящих после него, обязательный этап. Без адаптации находящийся после катализатора ДК передает неправильные показатели выхлопа, загорается чек и двигатель уходит в аварийный режим. Это чревато увеличенным расходом топлива и плохой динамикой.

Отключение с помощью чип-тюнинга принесет приятные бонусы:

Программное отключение лямбда-зондов проводят партнеры ADACT в России и странах СНГ.

Источник

Обманка лямбда зонд

Современные машины напичканы различными датчиками. Все стремится к тому, чтобы автомобили служили дольше без ремонта. Не все знают, что в конструкции авто есть такое электронное устройство — лямбда-зонд. Он относится к устройства система впрыска. Если лямбда-зонд сломается, двигатель автомобиля будет работать в аварийном режиме.

Кислородный датчик

Лямбда зонд — это датчик остаточного кислорода. Устанавливается в выпускном коллекторе двигателя транспортных средств, а также в дымоходе современных котлов отопления. Обозначается значком греческого алфавита λ-зонд. Простыми словам, лямбда зонд — это датчик, который считывает, сколько не сгоревшего кислорода осталось в выхлопных газах.

Каталитические конвекторы занимаются сжиганием оксидов углерода и азота в выхлопной системе, прежде, чем это все пойдет наружу. Лябда-зонд одна из составляющих этого устройства и является неотъемлемой частью для правильной работы аппарата. Для чего и как делать обманку на лямбда-зонд?Кислородный датчик — лямбда-зонд следит за составом смеси, вернее за концентрацией продукцией сгорания топливно-воздушной смеси. Данные он передает на электронный блок управления (ЭБУ).

Из-за низкого качества дорожного покрытия и не всегда качественного топлива, часто бывает, что лябмда зонд ломается вместе с катализатором.

В этом случае требуется замена сломанных деталей или установить обманку кислородного датчика.

Автомобильный датчик кислорода

ЭБУ после получения информации с кислородного датчика определяет, какой концентрации состав топливно-воздушной смеси подавать в следующие циклы. Таким образом компьютер регулирует баланс в работе ДВС.

Где находится кислородный датчик? Ответ: лямбда-зонд расположен спереди от катализатора на приемной трубе или на выходном патрубке коллектора.

Принцип работы

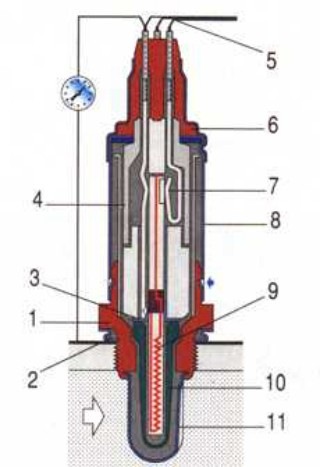

Рабочий элемент кислородного датчика — это гальванический элемент, который состоит из твердого керамического электролита, в основе которого диоксид циркония.

У гальванического элемента есть электроды из губчатой пластины. Покрыт легированным оксидом натрия.

Один электрод устройства определяет, сколько кислорода (О2) содержится в выхлопных газах, а второй — сколько кислорода в окружающей среде. При нагревании датчика кислорода до +300 градусов и за счет разницы содержания кислорода, появляется выходное напряжение.

По значению напряжения, бортовой компьютер определяет, какую смесь подавать в двигатель.

При неправильной работе или поломке лямбда датчика или контроллера, появятся следующие признаки:

Второй лямда-зонд

В некоторых марках и моделях авто устанавливаются два кислородных датчика. Один датчик в этом случае устанавливается на коллекторе или на приемном патрубке, а второй устанавливается в каталитический конвертер.

Причиной детонацией двигателя может быть неисправность кислородного датчика.

Второй лямда датчик измеряет, сколько воздуха содержится в выхлопных газах на выходе из катализатора.

Некоторые водители устанавливают обманчивый датчик лямды, готовой из магазина или сделанную своими руками.

Разновидности обманок, сделанных своими руками

Обманка, она же эмулятор — это устройство, которое не определяет содержание кислорода в газах. Оно служит только для того, чтобы обмануть электронный блок управления автомобилем.

Измененная прошивка контроллера

Перепрошить можно самостоятельно, скачав софт и руководство, как это делать. А лучше отдать специалисту. В электронном режиме через определенную программу отключается кислородный датчик. По факту должно получиться так, что ЭБУ будет получать от катализатора только самое правильное значение и ошибки на панели приборов не будет.

Без лямбда зонда двигатель работает в стандартном режиме.

Механический муляж

Такой способ намного проще. Не требуется перепрошивать программу устройства. Суть проста. Надо просто вставить подходящую втулку между зондом и местом крепления датчика (поверхность патрубка коллектора).Материал втулки должен быть бронзовый или сталь, устойчивая к высоким температурам. Втулка — это пустотелый цилиндр.

Для самостоятельного изготовления обманки, потребуется токарный станок и умении точить. Поэтому лучше отдать какому-нибудь знакомому, работающем на заводе. Обычно так это и делается.

Продаются готовые варианты. Цена готовой обманки в магазине до 1000 рублей на 2019 год. Находим расположение датчика кислорода, выкручиваем его, заворачиваем новый и все.

Электронная обманка

Есть еще один вариант обмануть ЭБУ — электронный вариант, муляж лямбда зонда. Он всегда передает хорошее значение содержание кислорода в выхлопных газах.В основе этой обманки — программируемый процессор. Такой способ обмана бортового компьютера из-за поломки кислородного датчика применяется, когда сломался второй датчик лямбды, то есть тот, который расположен в катализаторе.

Потребуется следующие материалы и инструменты:

Обычно, обманка второго лямбда зонда электронного типа имеет 2 черных провода, белый и синий.

Как установить обманку кислородного датчика:

Купить обманку лямда зонда

Самый простой и эффективный способ с точки зрения установки и экономии времени — это покупка готовой обмакни датчика кислорода.

В Москве обманку лямда зонда в 2019 году можно купить за:

Возможные последствия

Такой способ обмануть автомобильный компьютер — рискованное занятие. Может произойти следующее:

Как ухаживать за катализатором

Вывод

Стоимость новых датчиков кислорода не высокая. Поэтому, я рекомендую, не устанавливать обманки, а менять сломанные их на работающие.

Видео

Если горит ЧЕК, то, если причина в кислородном датчике, то при помощи обманки второй лямбды зонда исправляем ситуацию.

Обзор электронной обманки лямбды зонда с мини катализатором.

Как обмануть датчик кислорода.

Источник

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

Главная страница » Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Источник

Чем заменить датчик кислорода

Одним из важных элементов системы выпуска двигателя является кислородный датчик или лямбда-зонд. Поломка этого устройства может стать причиной серьезных неисправностей транспортного средства, поэтому водитель всегда должен заботиться о диагностике регулятора. Из этого материала вы узнаете, какие у лямбда-зонда признаки неисправности, по каким причинам регулятор ломается и как произвести его замену.

Отчего кислородный датчик может выйти из строя?

Демонтированный обгоревший лямбда-зонд

Перед тем, как приступить к диагностике признаков и симптомов, а также ремонту той или иной неисправности своими руками, предлагаем вам ознакомиться с причинами выходу из строя регулятора.

Итак, почему регулятор не работает:

Закоксованный кислородный датчик

Основные признаки неисправностей

Далее рассмотрим признаки, которые позволят произвести диагностику и проверить, работает ли корректор лямбда-зонда и датчик в целом или нет. Как показывает практика, устройство выходит из строя постепенно, а не сразу. Поэтому если вы не знаете, где установлен лямбда-зонд и как произвести его проверку, то вероятнее всего, признаки поломки вы выявите не сразу. Но если вы ознакомитесь с признаками, описанными ниже, то проблем во время проверки у вас не возникнет.

Итак, выход из строя регулятора можно условно разделить на несколько этапов.

Как самостоятельно проверить лямбда-зонд?

Чтобы осуществить проверку датчика своими руками, вам потребуется вольтметр. Он может быть цифровым либо стрелочным, без разницы.

Итак, проверку осуществляется в несколько этапов:

Диагностика кислородного датчика вольтметром

Плюсовой провод подходит к устройству нагревателя, как правило, напрямую, цепь при этом может быть защищена предохранителем. Что касается минусового провода, то он идет от блока управления мотором. Так что если плюс отсутствует, то необходимо проверить электрическую цепь от аккумуляторной батареи через предохранитель к датчику.

Вполне возможно, что на этом участке цепи установлено еще одно реле. В том случае, если отсутствует минус, то необходимо проверить проводку, которая идет до ЭБУ. Есть вероятность того, что на одном из разъемов «потерялся» контакт.

Инструкция по замене

Как осуществляется замена кислородного датчика своими руками:

Видео «Как правильно поменять лямбда-зонд»

Извините, в настоящее время нет доступных опросов.

Поставил датчик фирмы BOSCH

Место установки датчика кислорода.
В связи с тем, что датчик кислорода может вырабатывать электрический сигнал только при температуре 300-350°С и выше, датчики без нагревателя устанавливаются в выпускном трубопроводе ближе к двигателю, а с нагревательными элементами — перед нейтрализатором.

В некоторых автомобилях в каталитическом нейтрализаторе установлен датчик температуры, который не следует путать с кислородным. Иногда (ФМ-3)устанавливается два кислородных датчика — до нейтрализатора и после него (ST220 — два ката и 4 лямбды).

1. назначение, применение.
Для корректировки оптимальной смеси горючего с воздухом
применение приводит к повышению экономичности автомобиля, влияет на мощность двигателя, динамику, а также на экологические показатели.

Бензиновому двигателю для работы требуется смесь с определенным соотношением воздух-топливо. Соотношение, при котором топливо максимально полно и эффективно сгорает, называется стехиометрическим и составляет оно 14,7:1. Это означает, что на одну часть топлива следует взять 14,7 частей воздуха. На практике же соотношение воздух-топливо меняется в зависимости от режимов работы двигателя и смесеобразования. Двигатель становится неэкономичным. Это и понятно!

Таким образом датчик кислорода — это своеобразный переключатель (триггер), сообщающий контроллеру впрыска о качественной концентрации кислорода в отработавших газах. Фронт сигнала между положениями «Больше» и «меньше» очень мал. Настолько мал, что его можно не рассматривать всерьез. Контроллер принимает сигнал с ЛЗ, сравнивает его с значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь с контроллером впрыска и точная подстройка режимов работы двигателя под текущую ситуацию с достижением максимальной экономии топлива и минимизацией вредных выбросов.

Функционально лямбда-зонд работает, как переключатель и выдает опорное напряжение (0.45V) при низком содержании кислорода в выхлопных газах. При высоком уровне кислорода датчик О2 снижает снижает свое напряжение до

0.1-0.2В. При этом, важным параметром является скорость переключения датчика. В большинстве систем впрыска топлива О2-датчик имеет выходное напряжение от от 0.04.0.1 до 0.7…1.0В. Длительность фронта должна быть не более 120мСек. Следует отметить, что многие неисправности лямбда-зонда контроллерами не фиксируются и судить о его исправной работе можно только после соответствующей проверки.

Лямбда-зонд действует по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее напылены токопроводящие пористые электроды из платины. Один из электродов «дышит» выхлопными газами, а второй – воздухом из атмосферы. Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300 – 400оС. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения.

Для повышения чувствительности лямбда-зондов при пониженных температурах и после запуска холодного двигателя используют принудительный подогрев. Нагревательный элемент (НЭ) расположен внутри керамического тела датчика и подключается к электросети автомобиля

Элемент зонда, сделанный на основе диоксида титана не производят напряжение а меняет свое сопротивление (нас этот тип не касается).

При пуске и прогреве холодного двигателя управление впрыском топлива осуществляется без участия этого датчика, а коррекция состава топливо-воздушной смеси осуществляется по сигналам других датчиков (положения дроссельной заслонки, температуры охлаждающей жидкости, числа оборотов коленвала и др.). Особенностью циркониевого лямбда-зонда является то, что при малых отклонениях состава смеси от идеального (0,97 Ј l Ј 1,03) напряжение на его выходе изменяется скачком в интервале 0,1 — 0,9 В

Кроме циркониевых, существуют кислородные датчики на основе двуокиси титана (TiO2). При изменении содержания кислорода (О2) в отработавших газах они изменяют свое объемное сопротивление. Генерировать ЭДС титановые датчики не могут; они конструктивно сложны и дороже циркониевых, поэтому, несмотря на применение в некоторых автомобилях (Nissan, BMW, Jaguar), широкого распространения не получили.

2. Совместимость, взаимозаменяемость.
-принцип работы лямбда-зонда у всех производителей в общем одинаков. Совместимость чаще всего обусловлена на уровне посадочных размеров.
-различаются монтажными размерами и разъемом
-Можно купить оригинальный датчик б/у, что чревато пустыми тратами: на нем не написано, в каком он состоянии, а проверить вы его сумеете только на автомобиле

3. Виды.
а) с подогревом и без подогрева
б) кол-вом проводов: 1-2-3-4 т.е. соответственно и комбинацией с/без подогрева.
в) из разных материалов: циркониево-платиновые и подороже на основе двуокиси титана (TiO2)
Титановые лямбда-зонды от циркониевых легко отличить по цвету «накального» вывода подогревателя – он всегда красный.
г) широкополосная для дизелей и двигателей работающих на обедненной смеси.

4. Как и почему умирает.
— плохой бензин, свинец, железо забивают платиновые электроды за несколько «удачных» заправок.
— масло в выхлопной трубе — Плохое состояние маслосъемных колец
-попадание на нее моющих жидкостей и растворителей
-«хлопки» в выпуске разрушающие хрупкую керамику
-удары
— перегрев его корпуса из-за неправильно установленного угла опережения зажигания, сильно переобогащенной топливной смеси.
— Попадание на керамический наконечник датчика любых эксплуатационных жидкостей, растворителей, моющих средств, антифриза
— обогащенная топливно-воздушная смесь,
— сбои в системе зажигания, хлопки в глушителе
— Использование при установке датчика герметиков, вулканизирующихся при комнатной температуре или содержащих в своем составе силикон
— Многократные (неудачные) попытки запуска двигателя через небольшие промежутки времени, что приводит к накапливанию несгоревшего топлива в выпускном трубопроводе, которое может воспламениться с образованием ударной волны.
— Обрыв, плохой контакт или замыкание на «массу» выходной цепи датчика.

Ресурс датчика содержания кислорода в выхлопных газах обычно составляет от 30 до 70 тыс.км. и в значительной степени зависит от условий эксплуатации. Дольше служат, как правило, датчики с подогревом. Рабочая температура для них обычно 315-320°C.

Перечень возможных неисправностей лямбда-зонда:
-неработающий подогрев
-потеря чувствительности — уменьшение быстродействия

Причем это как правило самодиагностикой автомобиля не фиксируются.
Решение о замене датчика можно принять после его проверки на осцилографе.
Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут — ЭБУ не распознает «чужие» сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту «игнорирует».

Можно использовать и такой способ:
Если лямбда работала на нашем бензине более 2-3-х лет то можно не тратиться на ее проверку.
Ее стоит менять уже хотя бы по возрасту. Быстродействие все равно уже далеко от оптимального.

В автомобилях, система l-коррекции которых имеет два кислородных датчика, дело обстоит еще сложнее. В случае отказа второго лямбда-зонда (или «пробивки» секции катализатора) добиться нормальной работы двигателя сложно.

Как понять насколько работоспособен датчик?
Для этого потребуется осциллограф. Ну или специальный мотор-тестер, на дисплее которого можно наблюдать осциллограмму изменения сигнала на выходе ЛЗ. Наиболее интересными являются пороговые уровни сигналов высокого и низкого напряжения (со временем, при выходе датчика из строя, сигнал низкого уровня повышается (более 0,2В — криминал), а сигнал высокого уровня — снижается (менее 0,8В — криминал)), а также скорость изменения фронта переключения датчика из низкого в высокий уровень. Есть повод задуматься о предстоящей замене датчика, если длительность этого фронта превышает 300 мсек.
Это усредненные данные.

Возможные признаки неисправности датчика кислорода:
— Неустойчивая работа двигателя на малых оборотах.
— Повышенный расход топлива.
— Ухудшение динамических характеристик автомобиля.
— Характерное потрескивание в районе расположения каталитического нейтрализатора после остановки двигателя.
— Повышение температуры в районе каталитического нейтрализатора или его нагрев до раскаленного состояния.
— На некоторых автомобилях загорание лампы «СНЕСК ЕNGINЕ» при установившемся режиме движения

5. Как снять — установить.

Нужен подходящий ключ.
Для установки оптимально спец. высокая головка с прорезью для проводов и гранями снаружи.

Откручивать лучше на горячую, меньше риск сорвать прикипевшую резьбу.
Резьбовая часть как правило уже имеет спец смазку (высокотемпературную, токопроводящую). можно добавить и графитки.
Разъем надо поднять повыше оберегая от воды и грязи. Контакты смазать.
Если провода скручивались их тоже надо покрыть графиткой — окисляться не будут.
Насчет пайки надо хорошо подумать.
Дело в том что лямбда получает кислород по эл. проводам. Обратите внимание все разъемы лямбд непаянные а обжимные.
Полагаю лучше так и делать, обжимать-скручивать.

Снимать датчик стоит при работающем двигателе особого смысла нет. Он не так уж быстро остывает. А шанс получить пару ожогов есть реальный.
Просто пока трубопровод и датчик горячий.
После замены неплохо бы обнулить память путем снимания на 5-10 минут (-)клеммы с аккумулятора.

6. Для маргиналов. «Оживление» лямбды.

Современные транспортные средства оснащены множеством датчиков, контролирующих работоспособность узлов и агрегатов. Одним из основных датчиков автомобиля является датчик остаточного кислорода (λ-зонд). Однако лишь немногие автомобилисты знают, как проверить лямбда-зонд самостоятельно, сэкономив время и финансы.

Что такое лямбда-зонд, и где он находится

В связи с ужесточением экологических норм для уменьшения токсичности выхлопных газов машины начали оборудовать каталитическим нейтрализатором (катализатором). Качество и продолжительность его работы находится в прямой зависимости от состава топливно-воздушной смеси (ТВС). В зависимости от сигналов, передаваемых лямбда-зондом, регулируется процентное соотношение в смеси топлива и воздуха.

Лямбда-зонд — система, определяющая, какое количество остаточного кислорода содержится в выхлопных газах. Иначе его можно назвать — кислородный датчик.

Располагается лямбда-зонд в выпускном коллекторе перед каталитическим нейтрализатором

Качественная очистка от токсичных выхлопов в катализаторе проводится только при наличии в них кислорода. Для контроля эффективности действия нейтрализатора и повышения точности исследования состояния выхлопных газов на многих моделях устанавливают второй лямбда-зонд на выходе катализатора.

Для повышения эффективности на современных автомобилях устанавливается дополнительный лямбда-зонд на выходе катализатора

Как работает датчик кислорода

Главной функцией лямбда-зонда считается измерение количество кислорода, содержащегося в выхлопных газах, и сравнение его с эталонным.

Электрические импульсы от кислородного датчика поступают в электронный блок управления (ЭБУ) топливной системой. Относительно этих данных ЭБУ регулирует состав ТВС, подаваемой в цилиндры.

Схема установки основного и дополнительного датчиков кислорода в автомобиле

Результатом совместной работы лямбда-зонда и ЭБУ является получение стехиометрической (теоретически идеальной, оптимальной) ТВС, состоящей из 14,7 частей воздуха и 1 части топлива, при которой λ=1. У обогащенной смеси (избыток бензина) λ 1.

График зависимости мощности (P) и расхода топлива (Q) от величины (λ)

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Важно! Повышение температуры датчика до 950°C ведёт к его перегреву.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

По количеству проводов можно выделить несколько типов циркониевых устройств:

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Симптомы неисправности

Основными признаками, свидетельствующими о поломке кислородного датчика, считаются:

Нужно иметь в виду, что все эти отклонения могут быть симптомами и других поломок.

Длительность службы лямбда-зонда примерно 60-130 тыс. км. Причинами сокращения срока службы и поломки устройства может стать:

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

Важно! Отсутствие сопротивления говорит о разрыве в цепи нагревателя.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Источник
