Чем заменить конденсатор 10v 3300mf
Виды и аналоги конденсаторов
Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.
Содержание
Высоковольтные конденсаторы
В высоковольтных устройствах (умножителях напряжения, генераторах Маркса, катушках Тесла, мощных лазерах и т.п.) применяют высоковольтные конденсаторы, отличающиеся по конструкции от низковольтных. Они используются в схемах с напряжением более 1600 В. Некоторые разновидности высоковольтных электронных устройств:
Керамические конденсаторы
Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.
По типу конструкции выпускают следующие керамические конденсаторы:
Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.
Бумажные и металлобумажные конденсаторы
В бумажных конденсаторах фольгированные обкладки разделяет диэлектрик из конденсаторной бумаги. Эти детали используются как в высокочастотных, так и низкочастотных цепях. Они не пользуются популярностью из-за низкой механической прочности. Более прочным вариантом является металлобумажная деталь, в которой на бумагу напыляется металлический слой.
Бумажные и металлобумажные конденсаторы выпускаются в широком интервале емкостей и номинальных напряжений. Металлобумажные варианты выигрывают в плане компактности конструкции и проигрывают по стабильности сопротивления изоляции. Дополнительный плюс металлобумажных изделий – способность к самовосстановлению электрической прочности при единичных случаях пробоев бумаги.
Электролитические конденсаторы
Электролитические конденсаторы отличаются повышенной энергоемкостью и используются в цепях переменного и постоянного тока. В них диэлектриком является металлооксидный слой, созданный электрохимическим способом. Он располагается на плюсовой обложке из того же металла. Другая обложка – жидкий или сухой электролит. Металл – алюминий, ниобий или тантал.
Пленочные и металлопленочные конденсаторы
Пленочные полистирольные изделия востребованы в схемах импульсного характера, с постоянным или высокочастотным переменным током. Такая продукция выпускается с обкладками из фольги или с пленочным диэлектриком, на который наносится тонкий металлизированный слой. Для изготовления пленочного диэлектрика используются поликарбонат, тефлон, полипропилен, металлизированная бумага. Диапазон емкостей – 5 пкФ-100 мкФ. Очень популярны высоковольтные исполнения пленочных конденсаторов – до 2000 В.
Выпускаются различные типы пленочных конденсаторов, которые различаются по:
Основное преимущество такой продукции – способность к самовосстановлению, защищающая ее от вероятности преждевременного отказа. Другие плюсы – хорошие электрохимические характеристики, тепловая стабильность, способность к высоким нагрузкам при переменном токе. Благодаря выше перечисленным свойствам, пленочные и металлопленочные изделия применяются в измерительной технике, радиоэлектронике, вычислительной технике.
ЧИП-конденсаторы
Также называются SMD конденсаторы. Эти радиокомпоненты предназначены для поверхностного монтажа. Типы безвыводных конденсаторов:
Чип-конденсаторы имеют компактные габариты, стандартизированную форму корпуса, характеристики, во многом совпадающие с многослойными конденсаторами. Используются в печатных платах как по отдельности, так и наборами.
Таблица аналогов конденсаторов
Напишите в комментариях какие аналоги зарубежных или отечественных конденсаторов вы знаете и мы добавим их в таблицу.
Замена электролитического конденсатора
При выполнении ремонта или модернизации электронного устройства часто требуется замена электролитического конденсатора вышедшего из строя. Однако аналога со стопроцентным совпадением может не оказаться в наличие, но имеются другие накопители, имеющие некоторые отличия от оригинала. В этой статье мы рассмотрим, на какие параметры следует ориентироваться, чтобы правильно выполнить замену электролитического конденсатора для любой случая, при этом не нарушить режим работы электронного устройства.
Электролитический конденсатор характеризуется тремя основными параметрами: ориентируясь на которые, достаточно просто правильно подобрать замену. К этим параметрам относятся допустимое напряжение, емкость и температура. Однако, прежде чем перейти к рассмотрению указанных параметров, следует не забывать, что данный накопитель энергии является полярным, поэтому необходимо соблюдать полярность. Положительный вывод паяем к плюсу, а отрицательный – к минусу. Чтобы не спутать выводы вдоль всего корпуса со стороны отрицательного вывода наносится знак минус «-», более подробно о маркировке написано здесь.
Замена электролитического конденсатора – основные правила
Чаще всего ремонт блока питания любого электронного устройства заключается в замене вздутого или высохшего электролитического конденсатора. При такой неисправности достаточно выпаять вышедший из строя конденсатор и заменить его новым. Однако довольно редко имеется в наличие аналогичный электролитический конденсатор, но во многих случаях его можно заменить другим, имеющим несколько отличительные параметры.
В первую очередь следует ориентироваться на напряжение. При отсутствии подходящего номинала подойдет конденсатор с большим напряжением. Например, если на корпусе оригинального конденсатора написано 35 В, то подойдет аналог с напряжением 50 В, 63 В, 100 В и т.д. – в сторону увеличения. Нельзя выполнять замену на аналог с более низким напряжением: 25 В, 16 В или 9 В. Иначе он взорвется.
Получить требуемое напряжение можно путем последовательного соединения нескольких накопителей, о чем более подробно с примерами расчетов рассказано здесь.
Следующий параметр – емкость. Как правило, в преобладающем большинстве случаев, электролитические конденсаторы, особенно большой емкости, применяются для сглаживания пульсаций выпрямленного напряжения: чем большая емкость, тем лучше сглаживаются пульсации. Поэтому, в случае отсутствия накопителя такой же емкости, его можно заменить аналогом большей емкости.
Если отсутствуют электролитические конденсаторы нужной емкости и достаточно места на печатной плате устройства, то вместо одного накопителя можно впаять несколько параллельно соединенных. При этом емкости их будут складываться, о чем подробно с примерами расчетов рассказано здесь.
Чем заменить конденсатор 10v 3300mf
Сообщения: 40122
Благодарности: 9188
Замена конденсаторов это, пожалуй, самый распространенный вид ремонта, который может выполнить любой, кто знает что такое паяльник и с какой стороны его держать.
Вздувшиеся конденсаторы одна из самых частых причин неисправностей материнских плат, блоков питания, мониторов и видеокарт. Чаще всего этим страдают старые материнские платы (так как на новых платах применяются твердотельные конденсаторы, которые не вспухают, естественно, если они не поддельные), мониторы и блоки питания.
Осмотр конденсаторов является обязательным этапом, при первичной диагностики неисправности.
Как выглядят конденсаторы? Так (бочонки):
У «нормального» конденсатора плоский верх, и снизу он не приподнят от платы
Так выглядит вздутые конденсаторы:
Так-же они могут «пухнуть» только снизу (такие конденсаторы приподнимаются над платой), при этом верхняя честь конденсатора не вызывает подозрений:
Почему они вздуваются?
Основные причины это:
1) Работа в условиях близких к критичным (превышенное напряжение и температура)
2) Работа в цепях переменного тока высокой частоты
3) Плохие блоки питания дающие напряжение с высокочастотной составляющей.
4) Низкое качество самих конденсаторов
Как подобрать конденсатор? Для начала определить номинал вышедших из строя конденсоров. Маркировка почти всегда однотипная. Например конденсатор на 1000 микрофарад 25 вольт:
Так-же можно заменить обычные конденсаторы на твердотельные (полимерные) и наоборот. Но с маркировкой твердотельных конденсаторов все несколько сложнее:
Это твердотельные, или полимерные конденсаторы
Так-же, при цифро-буквенной маркировке, буква следующая за емкостью означает напряжение. Маркировка выглядит так:
Пример:
(22 мкф 35В)
(10 мкф 6.3В)
Важно. При замене конденсаторов обязательно соблюдать полярность. «Минус» на конденсаторе всегда помечен:
На плате тоже обычно полярность отмечена:
В данном случае, так как нет даже нет символов «+\-» нужно ориентироваться по положению конденсатора, который выпаивается. Новый впаять так-же. Или пометить на плате маркером полярность установленных конденсаторов ориентируясь по обозначению полярности на самих конденсаторах.
На материнской плате расположены целые «батареи» конденсаторов:
Видеоурок по замене конденсаторов
Пошаговое руководство по замене конденсаторов
По производителям конденсаторов от rom.by: Производители и самые часто встречающиеся серии конденсаторов
Справочник по производителям от wasp.kz: 1, 2, 3
Выпаивать можно обычным паяльником на 40 ватт. При пайке применять обычный припой и канифоль. Остатки канифоли смыть спиртом. Длинные выводы с обратной стороны платы после пайки обрезать.
Взаимозаменяемые конденсаторы. Подбор и взаимозаменяемость конденсаторы. Выпаиваем старый конденсатор
Приняв решение о замене конденсатора на печатной плате, первым делом следует подобрать конденсатор на замену. Как правило, речь идет об электролитическом конденсаторе, который по причине исчерпания своего рабочего ресурса начал создавать нештатный режим вашему электронному устройству, либо конденсатор лопнул из-за перегрева, а может быть вы просто решили поставить поновее или получше.
Выбираем подходящий конденсатор на замену
Параметры конденсатора на замену непременно должны подходить: его номинальное напряжение ни в коем случае не должно быть ниже, чем у заменяемого конденсатора, а емкость — никак не ниже, или может быть процентов на 5-10 выше (если это допустимо в соответствии с известной вам схемой данного устройства), чем была изначально.
Наконец, убедитесь, что новый конденсатор подойдет по размеру на то место, которое покинет его предшественник. Если он окажется чуть-чуть поменьше диаметром и высотой — не страшно, но если диаметр или высота больше — могут помешать компоненты, расположенные на этой же плате поблизости или он будет упираться в элементы корпуса. Эти нюансы важно учесть. Итак, конденсатор на замену выбран, он вам подходит, теперь можно приступать к демонтажу старого конденсатора.
Готовимся к процессу
Сейчас необходимо будет устранить с платы неисправный конденсатор, и подготовить место для установки сюда же нового. Для этого вам потребуется, конечно, а также удобно к данному действу подготовить кусок медной оплетки для снятия припоя. Как правило, мощности паяльника в пределах 40 Вт будет вполне достаточно даже если на плате был изначально применен тугоплавкий припой.
Выпаиваем старый конденсатор
Сначала посмотрите, какова полярность выпаиваемого конденсатора на плате: в какую сторону минусом он стоит, чтобы когда будете впаивать новый — не допустить ошибки с полярностью. Обычно минусовая ножка отмечена полосой. Итак, когда оплетка для удаления припоя приготовлена, а паяльник уже достаточно разогрет, сначала прислоните оплетку к основанию той из ножек конденсатора, которую вы решили освободить от припоя первой.
Аккуратно расплавьте припой на ножке прямо через оплетку, чтобы оплетка тоже разогрелась и быстро втянула в себя припой с платы. Если припоя на ножке многовато, двигайте оплетку по мере того как она будет заполняться припоем, собирая на нее весь припой с ножки, чтобы ножка в итоге осталась свободной от припоя. Проделайте это же самое со второй ножкой конденсатора. Теперь конденсатор можно легко выдернуть рукой или пинцетом.

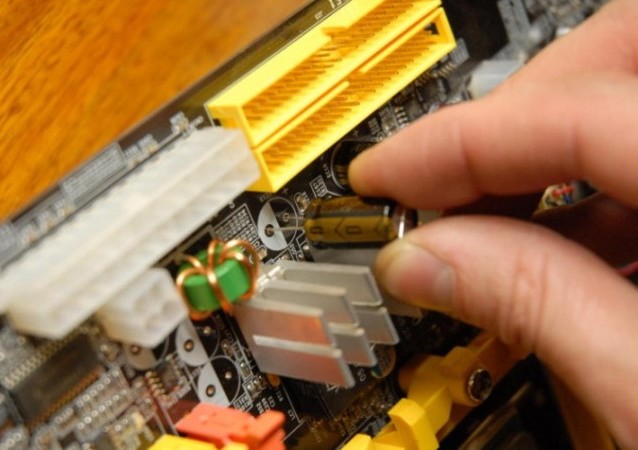

Впаиваем новый конденсатор
Новый конденсатор необходимо установить с соблюдением полярности, то есть минусовой ножкой туда же, где была минусовая ножка выпаянного. Обычно минус обозначен полоской, а плюсовая ножка длиннее минусовой. Обработайте ножки конденсатора флюсом.
Вставьте конденсатор в отверстия. Не нужно заранее укорачивать ножки. Разогните ножки немного в разные стороны, чтобы конденсатор хорошо держался на месте и не выпадал.
Теперь, прогревая ножку возле самой платы кончиком жала паяльника, поднесите тычком припой к ножке, чтобы ножка окуталась, смочилась, окружилась припоем. То же самое проделайте со второй ножкой. Когда припой остынет, вам останется укоротить ножки конденсатора кусачками (до той длины, что и у соседних деталей на вашей плате).
Автор : elremont от 26-01-2014
Следующими не менее распространенными деталями, широко применяемыми в карманных приемниках, являются постоянные конденсаторы самой различной емкости. В высокочастотных контурах, где требуется малая емкость, целесообразно использовать специальные миниатюрные конденсаторы типа КДМ и КТМ, выпускаемые промышленностью с номинальными значениями от 1 до 1500 пф и от 1 до 3000 пф соответственно. Эти конденсаторы сравнительно дефицитны, но им есть замена, а именно: широко распространенные конденсаторы типа КТК-1 с номинальными значениями от 2 до 180 пф, КСО-1 от 21 до 750 пф и КСО-2 от 100 до 2400 пф. Конденсаторы последнего типа имеют несколько большие размеры, нежели два первых, но их можно «миниатюризировать». С конденсатора надо удалить защитную пластмассовую опрессовку, взамен которой применить пропитку нитролаком или клеем БФ-2. Этим путем удается получить очень миниатюрную деталь.
В качестве разделительных и блокировочных конденсаторов в высокочастотных цепях приемников применяются конденсаторы значительно большей, чем указывалось выше, емкости. Здесь подойдут хорошо известные радиолюбителю конденсаторы типа КДС емкостью 1000, 3000 и 6800 пф, КЛС и КМ емкостью 0,01, 0,033 и 0,047 мкф. Правда, два последних типа конденсаторов сравнительно дефицитны, но их с успехом можно заменить конденсаторами несколько больших габаритов, например типа МБМ на 160 в.
Производя подбор конденсаторов требуемой емко-‘ сти, не следует забывать и о возможности их включения последовательно и параллельно. Что касается допуска, то необходимо учитывать следующее. Номинальные значения конденсаторов, применяемых в высокочастотных контурах, должны быть близки к рекомендуемым и укладываться в допуск ±5-10%. Конденсаторы, применяемые для блокировки, могут иметь допуск до ±20%. О рабочем напряжении конденсаторов рассмотренных выше типов говорить не приходится, поскольку оно во много раз превышает то, которое будет приложено к ним в схемах транзисторных приемников. |
Помимо конденсаторов сравнительно небольшой емкости, в транзисторных схемах используются разделительные и блокировочные конденсаторы емкостью от 0,5 до 100,0 мкф, а иногда и более. Распространенными типами конденсаторов большой емкости являются отечественные миниатюрные электролитические конденсаторы типа ЭМ и ЭМ-М, выпускаемые промышленностью с номинальными значениями от 0,5 до 50,0 мкф, заменить которые можно конденсаторами фирмы «Тесла», периодически поступающими в наши радиомагазины.
При постановке электролитических конденсаторов в схему во избежание возможного выхода их из строя необходимо строго соблюдать указываемую полярность включения. Определить полярность конденсаторов оте-. чественного производства легко по соответствующей надписи (+), сделанной на корпусе со стороны вывода, изолированного от него и соединенного с обкладкой, присоединяемой к плюсу источника питания; противоположный вывод, соединенный с корпусом конденсатора, должен присоединяться к минусу (рис. 1, /). У конденсаторов, изготовляемых фирмой «Тесла», вывод, изолированный от корпуса, является плюсовым (рис. 1, 2).
Помимо полярности включения, следует учитывать и рабочее напряжение электролитических конденсаторов, которое ни в коем случае не должно быть меньше рекомендуемого в описании того или иного приемника и, как правило, указываемого на принципиальной схеме совместно с номинальным значением емкости.
Емкость разделительных конденсаторов может иметь допуск до +50%, а блокировочных до +100-500%, что в ряде случаев будет способствовать лишь более устойчивой работе схемы.
Рис 1 Внешний лид распространенных деталей и расположение выводов: J – конденсаторы типа ЭМ. ЭМ М, 2– Ь„деи! саторы фирмы «Тесла», 3 ¦ тра.писторы типа П13, ГШ. П15. П16, П8. П9. ПЮ ПИ; – транзисторы тип» пи м П40Э П403А- 5 схема для определения обратного тока ктлектора; (5 – схема для определения
даже имеются специальные одиночные миниатюрные Конденсаторы с твердым диэлектриком, выпускаемые нашей промышленностью с минимальной емкостью 5 пф и максимальной 350 пф, а также аналогичные по параметрам конденсаторы фирмы «Тесла».
Из готовых сдвоенных коденсаторных блоков можно применять те, которые используются в портативных приемниках, например «Нева», «Нева-2», «Гауя», «Селга», «Старт», «Топаз», «Сокол» и др. Их максимальная емкость колеблется в пределах от 180 до 240 пф. Помимо них, в продаже имеется и сдвоенный блок конденсаторов переменной емкости фирмы «Тесла» с максимальной емкостью 360-380 пф. Промышленный допуск по емкости у перечисленных конденсаторов не превышает ±10%- При подборе необходимого конденсатора настройки начинающий радиолюбитель должен придерживаться рекомендаций, даваемых в описании той или иной собираемой им схемы. Значительное отклоненне емкости конденсатора от требуемого значения, превышающее ±10%, потребует пересчета намоточных данных высокочастотных катушек колебательных контуров. В противном случае настройка контуров изменится, а приемник может стать неработоспособным. Это замечание особенно справедливо для супергетеродинов.
В случаях, когда максимальная емкость конденсатора значительно больше рекомендуемого значения, пересчета данных контурной катушки можно избежать, еслн в схему ввести дополнительный сопрягающий конденсатор, включенный последовательно с основным. Емкость сопрягающего конденсатора выбирают с тем расчетом, чтобы суммарная максимальная емкость была равна рекомендуемой в описании.
В приемниках прямого усиления можно не пересчитывать данные контурной катушки и при использовании конденсатора настройки с меньшей, чем требуется емкостью, но при этом следует помнить, что рабочий диапазон приемника изменится.
Несколько слов следует сказать и о подстроечных конденсаторах с небольшой максимальной емкостью. Они обычно используются для осуществления точного сопряжения входных и гетеродинных контуров супергетеродинных приемников. В большинстве промышленных сдвоенных блоков имеются собственные подстроеч- ные конденсаторы КПЕ, встроенные в корпус. Если их нет, то можно использовать стандартные подстроечникн типа КПКМ с максимальной емкостью 15-30 пф или любые другие, подходящие по размерам.
Почему взрываются конденсаторы электролитического типа
Полярность подключения электролитических конденсаторов
Электролитические конденсаторы имеют отрицательный и положительный электроды. Как правило, отрицательный электрод определяется по маркировке на корпусе (белая продольная полоса за значками «-»), а положительная обкладка никак не промаркирована. Исключение – отечественные конденсаторы, где, напротив, положительный терминал промаркирован значком «+». При замене конденсаторов необходимо сопоставить и проверить, соответствует ли полярность подключения конденсатора маркировке на печатной плате (кружок, где имеется заштрихованный сегмент). Сопоставив минусовую полосу с заштрихованным сегментом, вы безошибочно вставите конденсатор. Остаётся лишь обрезать ножки конденсатора, обработать места пайки и качественно припаять. Если случайно перепутать полярность подключения, то даже абсолютно новый и вполне исправный конденсатор просто-напросто разорвётся, измазав попутно все соседние компоненты и печатную плату токопроводящим электролитом.
Немного о безопасности
Не секрет, что замена низковольтных конденсаторов может принести вред здоровью лишь в случае ошибки подключения полярности. При первом включении конденсатор взорвётся. Вторая опасность, которую стоит ожидать от конденсаторов, заключается в напряжении между его обкладками. Если вы когда-нибудь разбирали блоки питания от компьютеров, то вы, вероятно, замечали огромные электролиты на 200В. Именно в этих конденсаторах остаётся опасное высокое напряжение, которое может серьёзно травмировать вас. Перед заменой конденсаторов блоков питания рекомендуем полностью его разрядить либо резистором, либо неоновой лампочкой на 220В.
Полезный совет: такие конденсаторы очень не любят разряжаться через короткое замыкание, поэтому не замыкайте их выводы отвёрткой с целью разряда.
