Чем заменить конденсатор 680mf 16v в блоке питания
Замена конденсаторов на блоке питания
Со временем электролит высыхает и конденсатор теряет свою емкость, в большинстве случаев выход конденсатора из строя можно оценить по внешнему виду. Конденсатор вздувается вверху, где у него имеется специальная штамповка.
Также может надуться и нижняя часть, где выходят ножки. А может вытечь и содержимое конденсатора.
Характерными признаками проблемных конденсаторов могут быть самопроизвольные выключения компьютера, монитора, телевизора и другой техники. Вначале это может проявляться только под нагрузкой, например при запуске требовательной к ресурсам компьютера игры.
Для самостоятельно замены конденсаторов в импульсном блоке питания не потребуется особых навыков и инструментов. Кроме паяльника, отвертки и кусачек, в принципе, больше ничего не понадобится.
Покажем замену конденсаторов на примере ремонта импульсного блока питания PC-ATX:
Откручиваем 4-ре винта и снимаем крышку БП:
Смотрим на вздутые конденсаторы и записываем их емкость и напряжение — это основные параметры для покупки новых кондеров:
К примеру, у нас под замену пошли конденсаторы 1000мкФ на 10В и на 16В. Заменить конденсатор с напряжением 10В на 16В можно, наоборот нельзя, т.е. напряжение может быть только выше. Однако на сегодня можно купить любой конденсатор, это до 2000-го года приходилось использовать то, что есть.
Выпаиваем конденсаторы:
Скорее всего, при покупке новых конденсаторов, особенно при замене их в материнской плате, Вам зададут вопрос: — «А Вам простой или для материнских плат?»
Чем же отличаются компьютерные конденсаторы от обычных?
В компьютерах часто используют оксидные конденсаторы с низким паразитным внутренним сопротивлением (Low ESR) — низкоимпедансные. Визуально их можно отличить по маркировке, которая нанесена золотистой краской.
ОСОБЕННОСТИ КОНДЕНСАТОРОВ С НИЗКИМ ESR
До последнего времени четкое определение конденсатора с низким ESR отсутствовало.
Такие стандарты, как JIS5141 и EIA395, касаются только процедур испытаний конденсаторов.
Отсутствие стандартов заставило отдельных производителей самостоятельно определять, что же значит конденсатор с низким ESR.
В итоге большинство поставщиков установили согласованный критерий, определяющий такие конденсаторы как элементы, у которых:
Стоимость таких конденсаторов порядка 4-6 грн., т.е цена ремонта будет копеечной.
Впаиваем новые конденсаторы соблюдая полярность:
Замена электролитического конденсатора
При выполнении ремонта или модернизации электронного устройства часто требуется замена электролитического конденсатора вышедшего из строя. Однако аналога со стопроцентным совпадением может не оказаться в наличие, но имеются другие накопители, имеющие некоторые отличия от оригинала. В этой статье мы рассмотрим, на какие параметры следует ориентироваться, чтобы правильно выполнить замену электролитического конденсатора для любой случая, при этом не нарушить режим работы электронного устройства.
Электролитический конденсатор характеризуется тремя основными параметрами: ориентируясь на которые, достаточно просто правильно подобрать замену. К этим параметрам относятся допустимое напряжение, емкость и температура. Однако, прежде чем перейти к рассмотрению указанных параметров, следует не забывать, что данный накопитель энергии является полярным, поэтому необходимо соблюдать полярность. Положительный вывод паяем к плюсу, а отрицательный – к минусу. Чтобы не спутать выводы вдоль всего корпуса со стороны отрицательного вывода наносится знак минус «-», более подробно о маркировке написано здесь.
Замена электролитического конденсатора – основные правила
Чаще всего ремонт блока питания любого электронного устройства заключается в замене вздутого или высохшего электролитического конденсатора. При такой неисправности достаточно выпаять вышедший из строя конденсатор и заменить его новым. Однако довольно редко имеется в наличие аналогичный электролитический конденсатор, но во многих случаях его можно заменить другим, имеющим несколько отличительные параметры.
В первую очередь следует ориентироваться на напряжение. При отсутствии подходящего номинала подойдет конденсатор с большим напряжением. Например, если на корпусе оригинального конденсатора написано 35 В, то подойдет аналог с напряжением 50 В, 63 В, 100 В и т.д. – в сторону увеличения. Нельзя выполнять замену на аналог с более низким напряжением: 25 В, 16 В или 9 В. Иначе он взорвется.
Получить требуемое напряжение можно путем последовательного соединения нескольких накопителей, о чем более подробно с примерами расчетов рассказано здесь.
Следующий параметр – емкость. Как правило, в преобладающем большинстве случаев, электролитические конденсаторы, особенно большой емкости, применяются для сглаживания пульсаций выпрямленного напряжения: чем большая емкость, тем лучше сглаживаются пульсации. Поэтому, в случае отсутствия накопителя такой же емкости, его можно заменить аналогом большей емкости.
Если отсутствуют электролитические конденсаторы нужной емкости и достаточно места на печатной плате устройства, то вместо одного накопителя можно впаять несколько параллельно соединенных. При этом емкости их будут складываться, о чем подробно с примерами расчетов рассказано здесь.
Замена конденсаторов в мониторе
Замена конденсаторов в мониторе. Электролитические или Low ESR?
В последнее время при включении монитор (LCD) начинал мигать.. спустя какое-то время приходил в.
Замена конденсаторов
Здравствуйте, проблема такая: сдох моник, т.е. конкретно вздулись конденсаторы (3 штуки), 2-е.
замена конденсаторов в БП монитора
фото платы (не могу с работы картинки подгружать) собственно попухли сабжи под стрелочкой с.
Замена конденсаторов LG Flatron L1953S
Всем добрый вечер! На форуме много тем, но я все же создам свою. Вообщем перестал включаться.
На больше вольт ставить можно, а на меньше нет.
Например, вместо 470mF 25v, можно поставить 470mF 35v, остальные по аналогии.
magirus, Видимо одновременно писАли, да и страницу не обновил перед ответом.
конечно, монитор так сильно греется, что банки на 85 градусов через час закипят
блин, если стремает-несите в сц и не разводите тут демагогию. в 99% случаев беременеют емкости по питанию, их можно заменять на номиналы бОльшей емкости, станет лишь лучше фильтрация, от того что аналог на бОльшее напряжение, вреда таки тоже не будет, это уже дело размера самого конденсатора и его стоимости
330 вполне можно заменить на 470 даже если он стоит в качестве разделительного на выходе звукового тракта
конечно, монитор так сильно греется, что банки на 85 градусов через час закипят
Ремонт инвертора монитора. Часть I. Конденсаторы.
Классический блок питания LCD монитора.
Диагностика любого LCD монитора начинается с простейшей операции, замены всех электролитических конденсаторов. Казалось бы такой банальный совет, описан на многих интернет ресурсах, и сложностей по его выполнению не должно быть. Но последнее время все чаще стали сталкиваться с мониторами, которые приносят в ремонт с диагнозом – ремонту не подлежит, а на самом деле при замене конденсаторов были пропущены 1-2 конденсатора не замена которых и оказалась фатальной. Мы попробуем подать материал с ракурса –минимум теории, максимум практики и с минимальным набором специализированных инструментов
Теория.
Импульсный блок питания.
Мы будем рассматривать прописные истины, но о которых по какой-то непонятной причине забывают ремонтники впервые взявшиеся за ремонт монитора. Данный пункт рассчитан на тех специалистов, кто уверенно понимает, чем напряжение отличается от тока, но в меру определенных обстоятельств спал на лекциях по импульсным блокам питания. Большинство современных блоков питания до 100 ватт выполнены по обратноходовой схеме, в том числе блок питания монитора.
Классический импульсный блок питания LCD монитора.
Большинство мониторов имеют именно такую комплектацию конденсаторов, в качественных мониторах конденсаторов чуть больше, в дешёвых чуть меньше, но логика распределения конденсаторов именно такая:
Жирным шрифтом выделены конденсаторы которые всегда меняются при ремонте/диагностике. Так как импульсный блок питания работает на высокой частоте, значит при грамотном ремонте следует ставить конденсаторы с малым ESR, то есть серебристые или золотистые.
Практика.
Конденсаторы
Пусковой конденсатор
Именно этот конденсатор служит причиной всех «неподдающихся» ремонтов для новичков. Причина простая, конденсатор никогда не вздувается, а значит визуально выглядит исправным. С другой стороны емкость этого конденсатора определяет суммарную емкость выходных конденсаторов при емкости пускового конденсатора 47мкф суммарная емкость выходных конденсаторов не должна превышать 2500мкФ. Это практическая и очень приблизительная формула, использование дросселей во вторичных цепях могут значительно изменить суммарную емкость выходных конденсаторов.
Блок питания с двумя пусковыми конденсаторами
Следует отметить определенную категорию ШИМ у которых применяется два пусковых конденсатора, в связи с этим меняются оба конденсатора.
Цепь +12В
Цепь +5В

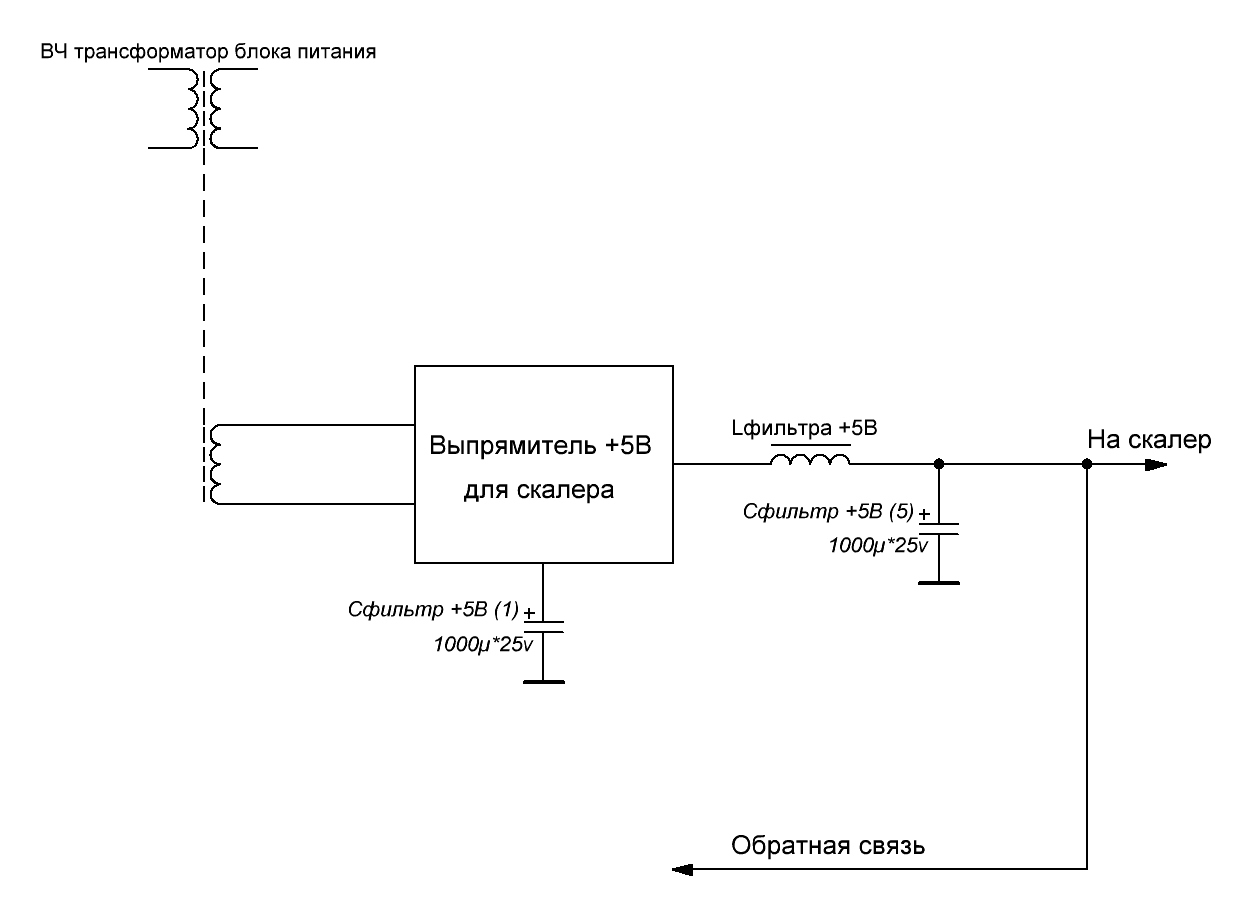

Первый конденсатор после выпрямительного диода должен быть с низким ESR, при невозможности установки Low ESR устанавливается конденсатор с повышенным рабочим напряжением. Какой бы конденсатор не стоял, здесь устанавливается конденсатор 1000 мкФ*25В. После него всегда устанавливается дроссель и конденсатор обычно на 47мкф*10В, вместо которого всегда устанавливаем конденсатор 1000мкФ*16В (1000 мкФ*25В). Цепь обратной связи заводится именно от цепей +5В. Сами +5В в цепи блока питания не заходят, а напрямую уходят на скаляр.
Цепь выпрямителя.
Самый дорогой конденсатор блока питания и по этой причине очень редко меняется. В большинстве случаев неисправность определяется визуальным осмотром, при потере емкости блок питания не выдает полную мощность, так как именно этим конденсатором определяется выходная мощность обратноходового блока питания. Универсальная замена 100 мкФ*450В (80 мкФ*450В).
Замена конденсаторов.
Несложная по своей сути процедура, иногда заканчивается печально для новичков, насмотревшись роликов в ютубе меняют неисправные на заведомо исправные и… монитор не запускается. Всему виной использование активного флюса, новички могут легко использовать его для замены конденсаторов.
Пример платы после пайки активным флюсом, плата не запустилась, но последствия даже кратковременного запуска впечатляют.
Пример платы после пайки активным флюсом, плата не запустилась, под конденсатором высоковольтного выпрямителя прогорел текстолит.
Чем заменить конденсатор 680mf 16v в блоке питания
Сообщения: 40122
Благодарности: 9188
Замена конденсаторов это, пожалуй, самый распространенный вид ремонта, который может выполнить любой, кто знает что такое паяльник и с какой стороны его держать.
Вздувшиеся конденсаторы одна из самых частых причин неисправностей материнских плат, блоков питания, мониторов и видеокарт. Чаще всего этим страдают старые материнские платы (так как на новых платах применяются твердотельные конденсаторы, которые не вспухают, естественно, если они не поддельные), мониторы и блоки питания.
Осмотр конденсаторов является обязательным этапом, при первичной диагностики неисправности.
Как выглядят конденсаторы? Так (бочонки):
У «нормального» конденсатора плоский верх, и снизу он не приподнят от платы
Так выглядит вздутые конденсаторы:
Так-же они могут «пухнуть» только снизу (такие конденсаторы приподнимаются над платой), при этом верхняя честь конденсатора не вызывает подозрений:
Почему они вздуваются?
Основные причины это:
1) Работа в условиях близких к критичным (превышенное напряжение и температура)
2) Работа в цепях переменного тока высокой частоты
3) Плохие блоки питания дающие напряжение с высокочастотной составляющей.
4) Низкое качество самих конденсаторов
Как подобрать конденсатор? Для начала определить номинал вышедших из строя конденсоров. Маркировка почти всегда однотипная. Например конденсатор на 1000 микрофарад 25 вольт:
Так-же можно заменить обычные конденсаторы на твердотельные (полимерные) и наоборот. Но с маркировкой твердотельных конденсаторов все несколько сложнее:
Это твердотельные, или полимерные конденсаторы
Так-же, при цифро-буквенной маркировке, буква следующая за емкостью означает напряжение. Маркировка выглядит так:
Пример:
(22 мкф 35В)
(10 мкф 6.3В)
Важно. При замене конденсаторов обязательно соблюдать полярность. «Минус» на конденсаторе всегда помечен:
На плате тоже обычно полярность отмечена:
В данном случае, так как нет даже нет символов «+\-» нужно ориентироваться по положению конденсатора, который выпаивается. Новый впаять так-же. Или пометить на плате маркером полярность установленных конденсаторов ориентируясь по обозначению полярности на самих конденсаторах.
На материнской плате расположены целые «батареи» конденсаторов:
Видеоурок по замене конденсаторов
Пошаговое руководство по замене конденсаторов
По производителям конденсаторов от rom.by: Производители и самые часто встречающиеся серии конденсаторов
Справочник по производителям от wasp.kz: 1, 2, 3
Выпаивать можно обычным паяльником на 40 ватт. При пайке применять обычный припой и канифоль. Остатки канифоли смыть спиртом. Длинные выводы с обратной стороны платы после пайки обрезать.
