Чем заменить контактное зажигание

Замена трамблера на электронное зажигание

Намучавшись с нестабильной работой двигателя и постоянным пригоранием контактов после чистки которых ситуация немного улучшалась но не надолго. После установки знакомого на своем ВАЗ электронного зажигания вместо контактного что повлекло за собой более устойчивую работу двигателя я захотел переделать свой трамблер вставив туда потроха от трамблера ВАЗ. После поисков в сети я наткнулся на статью «СИСТЕМА СО СТАТИЧЕСКИМ РАСПРЕДЕЛЕНИЕМ ЭНЕРГИИ» где описывается система зажигания без бегунка о это уже другое дело. мне больше понравился 2-й вариант «БЕЗ «БЕГУНКА»: ДУБЛЬ ДВА» так как городить систему из двух датчиков хола и двух комутаторов мне не очень сильно хотелось.

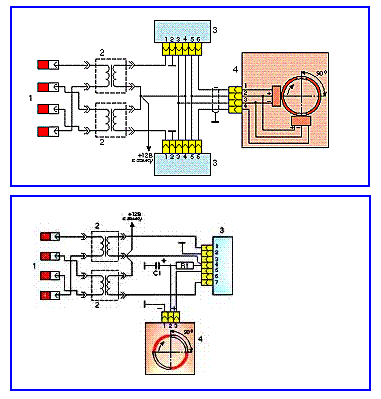

Определившись с выбором я начал более углубленно изучать описание даной системы и увидел что даную систему устанавливают довольно много автомобилистов. Вот ссылки где процес довольно не плохо описывается (, ).

Для внедрения системы было приобретено:
1. Двухканальный комутатор «Астро» Номер 951.3734,
2. Высоковольтная катушка 2111,
3. Датчик хола,
4. Разьемы,
5. Провода.

Контактная система зажигания в современных автомобилях практически не применяется и уступила место бесконтактным и электронным системам. Тем не менее, у наших автовладельцев есть немало старых машин (в нашем случае это ВАЗ-2106), для которых хотелось бы улучшить показатели работы своих моторов. Как правило, для этого выбираются два варианта: установка инжекторного силового агрегата либо современной системы зажигания.

Что такое бесконтактное и электронное зажигание

Следует сразу разграничить понятия «электронное» и «бесконтактное» зажигание, так как это принципиально разные системы. Электронное зажигание имеет датчик положения коленчатого вала и управляется с его помощью через ЭБУ (электронный блок управления двигателем). Для работы бесконтактного зажигания такие сложности не нужны.
Как оно устроено? В распределителе воспламенения бесконтактного типа вместо размыкающихся контактов установлена индукционная катушка, дающая ток высокого напряжения, который затем даётся на свечи. А дальше, как обычно, воспламеняется горючее в цилиндрах.

Преимущества применения системы на ВАЗ 2106

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

Как установить пошагово

Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора

Снимите крышку трамблёра с высоковольтными проводами.

Снятие крышки распределителя зажигания

Отключите высоковольтный провод на катушке.

Отсоединение провода от катушки зажигания

Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.

Так должен быть установлен трамблёр относительно мотора

Сделайте отметку положения трамблёра маркером на двигателе.

Установка бегунка распределителя зажигания

Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.

Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки

Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.

Распределитель зажигания необходимо вставить в штатное гнездо

Крепление распределителя зажигания удерживает гайка

Наденьте крышку трамблёра и подсоедините к ней провода.

Так устанавлвается крышка на трамблёр

Замените катушку зажигания новой.

Для новой системы нужна новая катушка

Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.

Все соединения должны соответствовать схеме

Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.

Коммутатор много места под капотом не займёт и его расположение не играет роли

Видео: как заменить контактное зажигание на ВАЗ-2106 на бесконтактную систему

Регулировка: как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».

Редкий владелец классической модели Волжского автозавода не знаком с проблемами, связанными с эксплуатацией штатной системы зажигания. Несмотря на довольно высокую степень надежности данного узла, иногда случаются ситуации, способные серьезно испортить настроение автолюбителя. Источником такого негатива в подавляющем большинстве становится контактная группа прерывателя, поскольку именно ее элементы становятся причиной возникновения дефектов, оказывающих существенное влияние на работоспособность системы зажигания и силового агрегата автомобиля:

Окисление, повышенный износ и вибрация контактов.

Чрезмерный износ кулачка прерывателя.

Потеря упругости пружиной подвижного контакта.

Разрушение опорного подшипника в результате воздействия механических нагрузок.

Наличие столь солидного перечня характерных недостатков говорит о моральной и технической отсталости системы зажигания контактного типа. Не случайно большинство владельцев «шестерок», «семерок» и другой «классики» ВАЗа стали активно устанавливать зажигание бесконтактного типа — электронное. Его основное достоинство – отсутствие механических элементов, подвергающихся истиранию и деформации. В зависимости от конструктивного исполнения их заменили оптические или фотоэлементы.

Рассмотрим данный вопрос более подробно.

Конструкция электронной системы зажигания

Электронное зажигание на «ВАЗ 2107» («ВАЗ 2106») устроено следующим образом. Цепь низкого напряжения размыкается при помощи электронного коммутатора (вместо контактного прерывателя), срабатывающего при запирании (отпирании) выходного транзистора. Такой принцип действия позволяет не только значительно увеличить напряжение, а значит, и энергию искрового разряда, но и обеспечить стабильность напряжения на электродах свечей на малых оборотах силового агрегата. Это весьма положительно сказывается на процедуре пуска двигателя.

БСЗ (электронное зажигание) обладает рядом важных достоинств, подтвержденных практической эксплуатацией:

Простота установки и последующей настройки.

Высокая точность и надежность функционирования.

Существенное облегчение пуска силового агрегата в условиях низких температур.

Устройство системы электронного зажигания

1) Датчик-распределитель, выступающий в роли бесконтактного трамблера.
2) Коммутатор, функциональное предназначение которого заключается в прерывании тока первичной цепи катушки зажигания в соответствии с сигналами датчика-распределителя. Схема данного устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания при неработающей силовой установке (зажигание включено).
3) Катушка зажигания, преобразующая прерывистый ток низкого напряжения (12 Вольт) в ток высокого напряжения (10-20 Киловольт), инициирующий «пробой» воздушного зазора на электродах свечей.
4) Комплект проводов.
5) Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на искровой разряд повышенной мощности, не рекомендовано, поскольку вследствие перегрева они быстро выходят из строя.

Устанавливаем электронное зажигание на «ВАЗ 2106»

Процедура установки включает следующие мероприятия:

Снятие крышки трамблера (со старыми проводами высокого напряжения).

Выставление бегунка (при помощи стартера) в положение, соответствующее верхней мертвой точке первого цилиндра.

Соединение высоковольтного провода катушки с трамблером.

Соединение проводов с катушкой зажигания. К клемме «К» — два провода коричневого цвета (тахометр и первый контакт коммутатора), к клемме «Б» — два провода синего цвета (замок зажигания и четвертый контакт коммутатора).

Установка на штатное место нового трамблера с поворачиванием бегунка в первоначальное положение.

Совмещение меток на трамблере и блоке цилиндров.

Замена старых свечей на свечи, рассчитанные на искровой заряд повышенной мощности.

Установки крышки трамблера и подключение проводов высокого напряжения в соответствии со схемой работы цилиндров.

Соединение проводов со свечами зажигания.

Соединение центрального провода катушки зажигания с крышкой трамблера.

После установки, электронное зажигание на «ВАЗ 2107» («ВАЗ 2106») необходимо настроить, выполнив для этого следующие мероприятия:

Произвести регулировку величины угла контактов, находящихся в замкнутом состоянии.

Отрегулировать угол опережения зажигания.

Провести тестирование выполненной работы, совершив на автомобиле контрольную поездку.

Видео — Как установить электронное зажигание ВАЗ классика

В зависимости от поведения транспортного средства в процессе поездки в настройку электронного зажигания вносятся коррективы. Однако для того, чтобы получить достоверный результат, при совершении контрольной поездки необходимо соблюдать некоторые условия. Двигатель предварительно прогревается до рабочей температуры. На ровном участке дороги транспортное средство разгоняется до скорости 40-50 километров в час и на четвертой передаче выполняется резкое нажатие педали газа. В течение непродолжительного времени (не более 2-х секунд) должен быть слышен характерный стук (цоканье), после чего следует уверенный набор скорости автомобилем. При отсутствии такого стука поворачиваем трамблер на одно деление против часовой стрелки. Повторяем процедуру до момента появления характерного стука.

Источник

Чем отличается контактный трамблер бесконтактного и от электронного

Современный бесконтактный распределитель и катушка

Современная бесконтактная система зажигания или БСЗ является передовым и конструктивным решением, своеобразным продолжением старой контактно-транзисторной системы. Здесь обычный контакт-предохранитель заменен специальным и производительным регулятором. А чем же еще отличаются эти обе системы? Давайте узнаем.

КСЗ – первый, уже устаревший вариант зажигания, применяющийся до сих пор на редких автомоделях. В КСЗ ток и его сегрегация осуществляется трамблером с помощью контактной группы.

Включает в свой состав КСЗ такие компоненты, как мехраспределитель и мехпрерыватель, катушку зажигания, вакуум-датчик и т. д.

Мехпрерыватель или размыкатель

Контактная система зажигания схема

Это компонент, на который ложится функция осуществления разъединения звена низкого токового накала. Другими словами — тока, образующегося в первичной обмотке. Вольтаж идет на контактную группу, элементы которой защищены от обгорания специальным покрытием. Кроме того, предусмотрен конденсатор-теплообменник, подключенный симультанно контактной группе.

Катушка зажигания в КСЗ является преобразователем тока. Именно здесь ток низкого напряжения трансформируется в высокий ток. Как и в случае с БСЗ, используется два типа обмоток.

Механический распределитель или просто трамблер

Этот компонент способен обеспечить эффективную подачу высокого тока к СЗ. Сам трамблер состоит из множества элементов, но основными являются крышка и ротор или бегунок (народ.).

Крышка изготовлена так, что с внутренней стороны оснащена соединителями основного и дополнительного типа. Высокий ток принимается центральным контактом, а рассредотачивается по свечам – через боковые (дополнительные).

Мехпрерыватель и распределить – это единый тандем, как и датчик холла с коммутатором в БСЗ. Они приводятся в действие приводом коленвала. В просторечье оба элемента называют единым словом «трамблер».

ЦРОЗ – регулятор, служащий для изменения УОЗ в зависимости от количества оборотов коленвала силовой установки. Априори состоит из 2-х грузиков, воздействующих на пластинку.

Настройка УОЗ

УОЗ другими словами, это угол поворота коленвала, такой при котором происходит непосредственная передача тока с высоким вольтажом на СЗ. Для того чтобы горючая смесь без остатков сгорела, зажигание осуществляется с опережением.

УОЗ в КСЗ выставляется с помощью спецприспособления.

ВРОЗ или вакуумный датчик

Он обеспечивает изменение УОЗ в зависимости от нагрузки на мотор. Другими словами, этот показатель – прямое следствие степени открытия дроссзаслонки, зависящей от силы нажатия педали акселератора. ВРОЗ находится за дроссзаслонкой, и способен изменять УОЗ.

Бронепровода – обязательные элементы, своеобразные коммуникации, служащие для передачи тока с высоким вольтажом к трамблеру и от последнего к свечам.

Функционирование КСЗ осуществляется следующим образом.

Вакуумный регулятрор трамблер

Контактно-транзисторная система зажигания – это дальнейшая модернизация старой КСЗ. Отличие в том, что стал применяться уже коммутатор. В результате этого увеличился срок службы контактной группы.

Катушка

В КСЗ одним из обязательных, важных элементов выступает катушка. Она включает линейку очень значимых компонентов, таких как обмотки, трубка, резистор, сердечник и т. д.

Отличие низковольтной и высоковольтной обмотки заключается не только в характере напряжения. В первичной обмотке сделано меньшее количество витков, чем во вторичной. Разница достигать может очень большого количества. Например, 400 и 25000 витков, но размер этих самых витков будет в разы меньше.

Из каких элементов состоит БСЗ

БСЗ – это модернизированная трансформация КСЗ. В ней механический прерыватель заменен датчиком. Сегодня таким зажиганием оснащается большинство отечественных моделей и иномарок.

Примечание. БСЗ может выступать, как дополнительный элемент КСЗ или функционировать полностью автономно.

Использование БСЗ позволяет значительно увеличить мощностные показатели силовой установки. Особенно важно, что снижается топливный расход, а также выбросы СО2.

Катушка зажигания БСЗ

Одним словом, БСЗ включает целый ряд компонентов, среди которых особое место занимает выключатель, регулятор импульсов, коммутатор и т. д.

БСЗ – устройство, которое аналогично контактной системе зажигания, имеет целый ряд положительных сторон. Однако, как утверждают некоторые эксперты, не лишено и минусов.

Рассмотрим основные элементы БСЗ, чтобы составить более обзорное представление.

Датчик Холла

Регулятор импульсов или ДЭИ* — данный компонент предназначен для создания электроимпульсов низкого напряжения. В современной технопромышленности принято использовать 3 типа ДЭИ, но в автомобильной сфере широкое применение нашел лишь один из них – датчик Холла.

Как известно, Холл – гениальный ученый, которому первому пришла в голову идея рационально и эффективно применять магнитное поле.

Состоит регулятор этого типа из магнита, пластины-полупроводника с чипа и затвором с выемками, которые собственно и пропускают магнитное поле.

Примечание. Обтюратор имеет прорези, но помимо этого, еще и стальной экран. Последний ничего не просеивает, и таким образом, создается чередование.

ДЭИ – датчик электроимпульсов

Датчик Холла

Регулятор конструктивным образом соединяется с трамблером, тем самым способом, образуется устройство единого типа – регулятор-трамблер, внешне схожий во многих функциях с прерывателем. Например, оба имеют аналогичный привод от коленвала.

Коммутатор транзисторого типа (КТТ) – полезнейший компонент, служащий для прерывания электричества в цепи катушки зажигания. Конечно же, КТТ функционирует в соответствие с ДЭИ, составляя вместе с последним единый и практичный тандем. Прерывается электрический заряд за счет отпирания/запирания выходного транзистора.

Катушка

И в БСЗ катушка выполняет те же функции, что и на КСЗ. Отличия, безусловно, имеются (подробно представлены ниже). Кроме этого, здесь применяется электрокоммутатор, осуществляющий прерывание цепи.

БСЗ-катушка надежнее и лучше во всех отношениях. Улучшается пуск силовой установки, эффектнее становится работа мотора на разных режимах.

Как функционирует БСЗ

Вращение коленвала силовой установки воздействует на тандем трамблер-регулятор. Таким образом формируются импульсы напряжения, передающиеся на КТТ. Последний создает ток в катушке зажигания.

Примечание. Следует знать, что в автоэлектрике принято говорить о двух типах обмоток: первичной (низкой) и вторичной (высокой). Импульс тока создается в низкой, а большой вольтаж – в высокой.

Схема функционирования БСЗ

Далее высокое напряжение передается из катушки на трамблер. В распределителе его принимает центральный контакт, от которого ток и передается по всем бронепроводам на свечи. Последние осуществляют воспламенение горючей смеси, и ДВС запускается.

Как только увеличиваются обороты коленвала, ЦРОЗ* осуществляет регулирование УОЗ**. А если нагрузка на силовую установку меняется, то за УОЗ отвечает уже вакуумный датчик.

ЦРОЗ – центробежный регулятор опережения зажигания

УОЗ – угол опережения зажигания

Безусловно, трамблер сам по себе, будь он старого или нового образца, является обязательным элементом системы зажигания автомобиля, способствующий появлению качественного искрообразования.

В трамблере нового образца устранены все недочеты распределителя контактного. Правда, новый распределить стоит на порядок дороже, но это окупается, как правило, впоследствии.

Как и было написано выше, при эксплуатации БСЗ применяется новый распределитель, не имеющий контактную группу. Здесь роль прерывателя и соединителя выполняют КТТ и датчик Холла.

Система зажигания, в которой распределение высокого напряжения по двигательным цилиндрам осуществляется с помощью электроустройств, называется ЭСЗ. В некоторых случаях данную систему принято называть также «микропроцессорной».

Отметим, что обе прежние системы – КСЗ и БСЗ тоже включали некоторые элементы электроустройств, но ЭСЗ вообще не подразумевает использование каких бы то ни было механических составляющих. По сути, это та же БСЗ, только более модернизированная.

Электронная система зажигания

На современных автомашинах ЭСЗ – это обязательная часть управляющей системы ДВС. А на более новых машинах, вышедших совсем недавно, ЭСЗ работает в группе с выпускной, впускной и охладительной системами.

Моделей таких систем на сегодняшний день немало. Это и всемирно известные Бош Мотроник, Симос, Магнетик Марелли, и менее именитые аналоги.

Отличия имеются и между катушками. У обоих систем разная маркировка и разные катушки зажигания. Так, у катушки БСЗ больше витков. Кроме того, катушка БСЗ считается надежнее и мощнее.

Таким образом, мы выяснили, что на сегодняшний день в применении 3 варианта зажигания. Используются, соответственно, и разные трамблеры.

Источник

Как установить систему бесконтактного зажигания на автомобиле ВАЗ 2106 своими руками?

Несмотря на то что «классика» ВАЗ 2106 давно снята с производства, на российских просторах эксплуатируется немалое количество этих машин. Поскольку их конструкция устарела, то желание владельцев шестой модели Жигулей усовершенствовать её любыми способами вполне понятно. Один из эффективных вариантов — поставить вместо штатной системы зажигания бесконтактную (сокращённо — БСЗ), где искрообразованием ведает электроника. Процедура замены довольно проста и доступна каждому, кто пожелает улучшить работу двигателя своей «шестёрки».

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

Так выглядит система зажигания классики Жигулей

Для справки. В штатных устаревших системах ВАЗ 2106 внутри распределителя вместо датчика Холла стояла контактная группа, а коммутатора не было вовсе.

Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

Справка. В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу трамблёра, нажимающего на контактную группу.

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

Бесконтактное зажигание дает мощную искру, отчего топливо сгорает лучше

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Примечание. В первое время слабым местом отечественных бесконтактных систем считался коммутатор, быстро выходящий из строя и не подлежащий ремонту. Но позже он был усовершенствован и надёжность работы БСЗ повысилась.

Выбор комплекта электронного зажигания

Поскольку «шестёрки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21063) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

Внимание! Покупая бесконтактный комплект на «классику» Жигулей, не перепутайте его с изделиями, предназначенными для Нивы ВАЗ 2121, трамблёры внешне очень похожи. Но «нивовская» деталь отличается по техническим характеристикам и маркируется так: 3810.3706, 38.3706–10 или 038.3706–10. Ставить её на «шестёрку» категорически не рекомендуется.

Набор для установки бесконтактного зажигания

Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Несмотря на то, что масляный насос является одним из самых надёжных узлов в автомобилях ВАЗ 2106-2107, иногда и он выходит из строя. Для того чтобы произвести его замену, рекомендуется изучить данный материал: https://vazweb.ru/desyatka/dvigatel/zamena-maslyanogo-nasosa-vaz-2107.html

Подготовка к замене БСЗ

Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов. Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

Совет. Для удобства выполнения работ возьмите напрокат или у знакомых накидной ключ с длинной рукояткой, надевающийся на гайку храповика и применяющийся для вращения коленчатого вала вручную.

Поворачивать коленвал таким ключом гораздо удобнее

Для начала выполните несколько этапов предварительной разборки:

Первым делом надо отключить аккумулятор

Совет. Если ключа под гайку храповика у вас не нашлось, коленчатый вал можно поворачивать, вращая вывешенное заднее колесо автомобиля. Не забудьте зафиксировать машину противооткатными средствами, снять с ручного тормоза и включить 4 или 5 передачу.

Когда 1-й поршень находится в ВМТ, метки на шкиве и блоке должны совпадать

Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.

Порядок установки электронного зажигания

Первым делом необходимо демонтировать старую систему, выполняя операции в такой последовательности:

Совет. Между трамблёром и посадочным местом блока цилиндров стоит прокладка, не потеряйте её при снятии детали с авто.

Схема подключения элементов электронного зажигания

Выполнив разборку, приступайте к монтажу БСЗ, соблюдая следующий порядок действий:

Справка. В моделях ВАЗ 2106 последних выпусков уже сделаны отверстия, рассчитанные на монтаж коммутатора. Посмотрите внимательно на лонжероне с левой стороны (по ходу движения машины).

Инструкция по монтажу в фотографиях

Видеоролик о монтаже электронной системы на «классику»

Запуск двигателя и настройка зажигания

Если в процессе замены элементов вы не сдвинули метки, а проводку подключили правильно, то «шестёрка» заведётся сразу же. Дайте ей прогреться минуту-другую, манипулируя педалью акселератора, после чего переходите к настройке зажигания. Её выполняют двумя способами:

Совет. Если двигатель автомобиля не завёлся и при вращении стартера не подаёт признаков жизни, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: во время монтажа вы повернули крышку распределителя на 180°, отчего бегунок стал передавать импульс на 4-й цилиндр вместо первого и наоборот.

Угол опережения зажигания регулируется поворотом корпуса распределителя

Регулировка зажигания «на слух» производится так:

С помощью стробоскопа угол опережения зажигания устанавливается не в пример точнее. Если вам удалось раздобыть этот прибор или взять где-то на время, то подключите его к клеммам аккумулятора и высоковольтному проводу первого цилиндра. Запустите мотор и аккуратно поднесите мигающую лампу к меткам на блоке. Стробоскоп поможет увидеть положение риски, выбитой на шкиве, при работающем двигателе. Теперь вы можете ослабить гайку трамблёра и поворотом корпуса добиться совмещения этой риски с последней, самой короткой меткой.

Так выглядит стробоскоп для регулировки угла опережения

После регулировки прогрейте машину до рабочей температуры и попробуйте проехать на ней в разных режимах. Если при резком нажатии на педаль газа слышен стук поршневых пальцев, то вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте крепление трамблёра и поверните его по часовой стрелке на 1—2°, не более. Стук должен исчезнуть.

Совет. После монтажа БСЗ нередко случается, что обороты двигателя на холостом ходу возрастают из-за лучшего искрообразования. Частота оборотов уменьшается до значения 850—900 об/мин винтом количества топлива. В карбюраторах типа «Озон» это винт больших размеров, находящийся справа (по ходу движения) в нижней части агрегата. В карбюраторах «Солекс» это пластиковая рукоятка, выглядывающая из задней части и упирающаяся в ось заслонки. Винт «качества» без знания дела трогать не допускается!

Видео о настройке бесконтактного зажигания

Если вы сняли распределитель и высоковольтные провода с крышкой без совмещения меток, то правильно выставить зажигание по новой вам поможет представленный видеоматериал:

Эксплуатация автомобиля с электронной системой разительно отличается от езды на старом зажигании. Двигатель работает гораздо ровнее и стабильнее, а очистка контактной группы уходит в прошлое. Но владельцу ВАЗ 2106 не помешает возить в запасе датчик Холла на случай поломки штатного. Эта деталь ремонту не поддаётся, хотя и ломается достаточно редко.
