Характеристики диодного моста КЦ405А

Сегодня рассмотрим характеристики диодного моста КЦ405А – это сборка, состоящая из кремниевых, выпрямительных, диффузионных диодов, собранных по мостовой схеме. Согласно официальной документации от производителя она предназначена для преобразования переменного напряжения в постоянное в блоках питания. Применяется в выпрямителях, установленных в различной электронной аппаратуре.

Цоколевка

КЦ405А изготавливается в пластиковых корпусах, и имеет четыре жёстких вывода. Модель и схема подключения электродов наносится сверху. Вес сборки – 20 г. Внешний вид устройства и размеры приведён на рисунке.

Технические характеристики

Рассмотрение начнём с максимально допустимых параметров. Именно от них во многом зависят возможности устройства и сфера его применения. Измерение производилось при стандартной температуре +25°С.

Приведём график зависимости максимального выпрямленного тока от температуры окружающей среды. Как видно из рисунка, до температуры +85°С он остаётся постоянным, а после этого начинает снижаться. Причём снижение происходит по линейному закону.

Также интересно рассмотреть, как зависит выпрямленные ток от частоты. До 5 кГц он не изменяется, а после этого начинает достаточно быстро уменьшаться. Причём снижение величины тока происходит быстрее чем по линейному закону.

Аналоги

Для замены КЦ405А подойдут зарубежные диодные мосты:

Также можно использовать аналогичные по характеристикам отечественные:

Или собрать мост самому из четырёх диодов КД226Г или КД226Д.

Производители

КЦ405А (datasheet по клину на название) изготавливают на ООО «Саранский завод точных приборов». Он входит в МПиТ РФ. До 6 июня 2014 года предприятие называлось ОАО «Саранский завод точных приборов».

Источник

Характеристики диодного моста КЦ405А

В статье рассмотрены технические характеристики диодного моста КЦ405А. Он массово применялся в советской схемотехнике в 70-80-х, преимущественно в маломощных блоках питания. Неприхотливое и очень надёжное полупроводниковое устройство, способное прослужить долгие годы при соблюдении условий эксплуатации.

Конструктивно сборка выполнена из 4-х кремниевых диффузионных диодов по классической схеме Гретца. Основное назначение — выпрямление переменного напряжения.

Цоколевка

КЦ405А производится в монолитном бакелитовом корпусе, характерного коричневого цвета. Имеет четыре жестких вывода предназначенных для монтажа на печатную плату. Вес сборки не превышает 20 г. Внешний вид устройства и его размеры приведены на рисунке.

Технические характеристики

Несмотря на неплохие технические возможности, позволяющие ранее широко использовать КЦ405А в трансформаторных блоках питания, применение в импульсных схемах ограничено рабочей частотой до 5 кГц. К недостаткам также можно отнести небольшую величину предельно возможного пропускаемого тока (до 1 А). Гигантские, по современным меркам, габариты устройства снижают вероятность увидеть его в современном оборудовании.

Максимальные параметры

Максимальные характеристики для КЦ405А:

Электрические параметры

К электрическим параметрам КЦ405А производитель относит среднее прямое напряжение короткого замыкания и обратный ток холостого хода (представлены на рисунке ниже). Значения данных характеристик определяют на рабочей частоте до 50 Гц. Температура окружающей среды, при этом, не превышает +25 o С.

Многие из представленных параметров сильно зависят от температуры окружающей среды. Например, при существенном нагреве воздуха вокруг устройства (выше +85 o С), средневыпрямленный ток (I_ВП) линейно снижается, и уже при +100 o С падает до 250 мА и ниже.

К снижению эффективности функционирования диодного моста также может привести увеличение рабочей частоты пропускаемого им напряжения (более чем на 5 кГц). Эта особенность объясняет невозможность применения КЦ405А в современных импульсных схемах электропитания. На рисунке ниже приведены графики соответствующих зависимостей.

С учётом вышеизложенного стоит отметить, что КЦ405А позволяет пропускать через себя достаточно высокое постоянное обратное напряжение, вплоть до 400 В. Сейчас такими значениями никого не удивишь, так как уже существуют более совершенные и мощные диодные мосты. Однако в советские времена характеристики рассматриваемого устройства с лихвой обеспечивали потребности многих, выпускаемых тогда, блоков питания.

Аналоги

В качестве замены для КЦ405А подойдут следующие зарубежные изделия: W08M, DB105, DB107, RB155, W06M, DB106, W10M, RB157. Из отечественных можно использовать: КЦ402А, КЦ403А. Диодный мост с похожими параметрами возможно спаять самостоятельно из четырёх КД226Г или КД226Д.

Производители

Несмотря на то, что КЦ405А давно морально устарел, его продолжают использовать в своих разработках многие радиолюбители. В интернете существует множество схем трансформаторных блоков питания, где именно этот диодный мост играет ключевую роль. В настоящее время его производство осуществляется на ООО «Саранском заводе точных приборов».

В советские годы большая часть диодных мостов из серии КЦ выпускалась на заводах «Изотоп» г.Йошкар-Ола и «Зонд» г.Звениово. Этикетки данных производителей можно скачать по ссылкам 1,2.

Источник

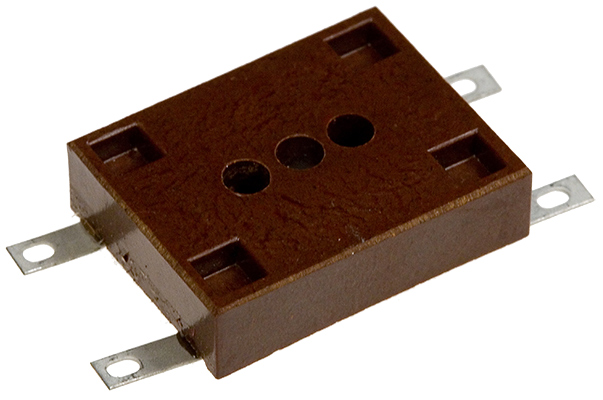

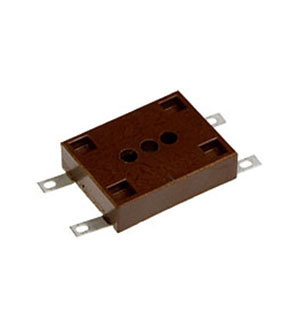

ДИОДНЫЙ МОСТ КЦ402А, диодный мост (90-92г.)

Информация для заказа
Номенклатурный номер 203772087

Показать весь текст

Цены указаны с учетом НДС со склада в Москве

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

КЦ402А блоки из кремниевых, диффузионных диодов, однофазный мост.
Выпускаются в пластмассовых корпусах с жесткими выводами.
Диодный мост КЦ402А и схема соединения злектродов с выводами приводятся на корпусе. Масса не более 7 г.

Посмотреть еще

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

Оплатить товар можно:

Мы работаем с разными грузовыми компаниями:

Забрать заказ можно в наших офисах:

Платан проводит строгую политику в области качества поставляемой продукции:
