Чем заменить металлический уголок
Как сделать уголок из металлопрофиля своими руками
Начну с того, что после монтажа софитов у крыши из металлопрофиля встал вопрос о том, чем закрыть углы стыковочной части двух листов металлопрофиля под 90 градусов. Крышу, конечно, можно было оставить как есть, но она выглядела неаккуратно.
Я обратился к изготовителям листов металлопрофиля, чтоб они изготовили необходимые уголки шириной 30*30 мм. Но когда услышал их расценки на уголки для металлопрофиля, меня передёрнуло, ведь там работы совсем ничего. Так я решил их сделать сам. В данной статье я расскажу, как сделать уголки для металлопрофиля своими руками. После покраски эти уголки выглядят практически как заводские. И ими вполне можно закрыть места стыков листов металлопрофиля под прямым углом.
Как сделать уголки для металлопрофиля: материалы и инструменты
Как сделать уголки для металлопрофиля: пошаговая инструкция
Для начала возьмём уголок размерами 35*35мм/2м и просверлим в нём отверстия для ограничения и фиксации оцинкованной жести.
Первое отверстие сверлим с отступом в 1см от края угла уголка и отступом от начала уголка 10см. Так же сверлим и второе отверстие, но с отступом в 3см
Сверлим подобные отверстия по всей длине уголка с расстоянием между ними в 35см.
Такие же отверстия сверлим в трёх местах в середине между отверстиями расположенными в 35см.
Эти отверстия будут служить ограничителем для оцинкованной жести.
Крепим уголок к жёсткому основанию.
Я, например, прикрепил к старому дверному полотну.
В промежуточные отверстия, просверленные между 35см, вставляем гвозди для ограничения и упора оцинкованной полосы
Для изготовления уголка 30*30 нарезаем полоски из оцинкованной жести шириной 8см.
Вставляем полосу в промежуток между двумя уголками до первого упора из гвоздей, на глубину 1см и фиксируем саморезами
Далее постепенно, не спеша прогибая жесть, делаем первый загиб и отчеканиваем его молотком
Вынув жесть, отчеканиваем изгиб в параллель с основной полосой
Итак, у нас получилась полоса с одним загибом шириной 7 см.
Аналогичную операцию проделываем с противоположной стороны полосы.
После этих процессов получилась полоса шириной 6см)
Далее, выкрутив саморезы и вынув гвозди из первого ограничения в 1см, переставляем всё на следующие ограничители в 3см и фиксируем
Постепенно, прижимая и отчеканивая, загибаем середину у полосы
В итоге у меня получился вот такой уголок с небольшим «пузом».
Чтоб его выпрямить, я взял стальной уголок 50×50 и вложил в него изготовленный уголок. Приложив небольшой кусок уголка 50×50, лёгкими постукиваниями по всей длине выпрямил сам изготовленный уголок
Покрасил уголки и закрепил их в нужном месте
Что лучше: профильная труба, швеллер или уголок?
Профильная труба, швеллер и уголок применяются в строительстве очень часто. Эти виды металлопроката могут быть взаимозаменяемы, их конкуренция друг с другом неизбежна. Поэтому, при создании изделия из металла возникает вопрос, какой из этих трёх видов проката использовать. Что же лучше: профильная труба, швеллер или уголок?
Для начала, давайте разберемся, что из себя представляют эти виды проката, и какие они бывают.
Профильная труба
Положительные стороны этого изделия:
Труба имеет важные различия в зависимости от способа изготовления:
Швеллер
Это балка, имеющая строение в виде буквы «П» (две полки и одна стенка), где стенка примерно в 2 раза длиннее полок. Выполняется по ГОСТ 8240-97, и бывает двух видов – горячекатаный и гнутый.
Гнутый профиль производится из листового металла, имеет одинаковую толщину по всему периметру и не так сильно распространен. Горячекатаный производится на прокатных станах, имеет усиленное строение и поэтому может нести большие нагрузки и наиболее часто используется. Поэтому в дальнейшем будем вести речь о горячекатаном варианте.
Уголок
Изделие металлопроката, состоящее из двух полок и одного ребра жесткости, образовавшегося на стыке полок. Уголок – это, фактически, половина профтрубы, две из четырех сторон, и одно из четырех ребер жесткости. Вследствие этого, уголок используется для неответственных конструкций в машиностроении, для армировки в строительстве, каркасов неответственных бытовых изделий, стеллажей и т. д.
Уголок надежен и при этом он легче и дешевле швеллера и квадрата аналогичного размера из-за минималистичного профиля (буква «Г»). Этот профиль применяется для менее ответственных конструкций, а эстетичность его не дотягивает до профтрубы.
Сравниваем швеллер и профильную трубу
Швеллер – более «серьёзный» профиль. Вы, вряд ли, увидите, чтобы домашняя мебель с металлическим каркасом была выполнена из швеллера – для этого используют профтрубу. И наоборот, в несущих деталях металлокаркаса массивных зданий (торговые центры, ангары, выставочные комплексы) швеллер встречается повсеместно, профтруба – крайне редко. Происходит это из-за того, что каркас состоит из элементов, дополняющих друг друга, несущих общую нагрузку. Швеллер в этом случае больше подходит: этот прокат отлично выдерживает нагрузки благодаря профилю и более толстым стенкам.
Но, швеллер не универсален из-за своего профиля. Поэтому небольшие изделия «для себя», где можно не считать нагрузки и достаточно запаса прочности профильной трубы, где нужна универсальность проката (один и тот же отрезок трубы можно применить в любом месте каркаса) предпочитают выполнять из трубы.
На вопрос, что лучше (крепче, прочнее, жестче): швеллер или профильная труба, отвечаем: сравнивать нужно на практике. Элементы металлопроката хороши каждый в своем случае. То есть, в условиях производства каркасов для домашней мебели – лучше профтруба, а в условиях производства каркасов для массивных зданий – швеллер.
Что лучше: уголок или профтруба?
При сравнении этих двух элементов, на вопрос «что лучше?» (крепче, прочнее, жестче) можно ответить так же, как и в случае со швеллером: каждый профиль хорош в своем случае. Про профтрубу мы говорили выше, а уголок подойдет для неответственных каркасов, армировки бетона и других технических моментов.
«Ошибки строительства каркасных домов». Часть 2-Уголки.
На данную публикацию меня натолкнули фото и видео, размещенные в интернете. Фото (рисунки) взяты с интернета для комментирования ошибок строительства КД.
Удивляюсь, на сколько же наше общество деградировало! Наши деды и прадеды умели строить дома не то что без уголков, так даже и без гвоздей! Мы же теперь в век новых технологий не можем сообразить как прикрепить между собой две доски без использования уголков.
Если при строительстве вам будут обосновывать стоимость дома закупкой уголков, советую найти другую фирму или строителей. Поверьте, при строительстве каркасного, брусового дома они ПОЧТИ не используются, исключение если вы строите дом из двойного бруса. Там пока что не придумали как их заменить. Читайте «Какой дом строить: каркасный или двойной брус?»
Лишнее использование металла в строительстве, это дополнительные мостики холода и влаги. Ну да впрочем, заказчик почти всегда этого не понимает, а строителям как легче и проще, тем лучше.
С данным комментарием полностью согласен: «Некачественный крепеж и соединения могут привести к полному разрушения каркаса». Тут и невооруженным глазом видно, что конструкция на столько ненадежная, что даже при малой нагрузке она может развалиться как карточный домик.
На данном фото, как и на предыдущем, «прикрепили» крыльцо к дому, так, что это просто позор. Другим словом назвать сложно. Это крыльцо прикреплено к дому на уголки и пару двухсотых гвоздей (вот гвозди еще может некоторое время подержат).
Эти «горестроители» не удосужились хотя бы пару сантиметров балки положить на край сваи, то есть впилиться, а значит это крыльцо отвалится в первые дни, когда по нему начнут ходить, когда построят дом полностью, а может ещё быстрее, уже когда начнется отделка.
Если это строительство летней веранды, то это «куда не шло», и то ненадежно, но если это дом, то в этом случае возникает множество вопросов и уже все равно нормально сделать будет невозможно.
Если это балка потолка 2-го этажа, по которому ходить не будут, то такое еще допустимо, но мостик холода будет все же присутствовать. Но если это балка потолка первого этажа, и по ней планируется ходить на втором этаже, и она должна выдерживать определенные нагрузки (кровать, шкафы и т.п), то со временем или когда нагрузка привысит предел прочности крепления саморезов, такой потолок просто «упадет».
В данном крепеже вообще нет смысла, только одни проблемы и как утеплять они будут вообще не понятно.

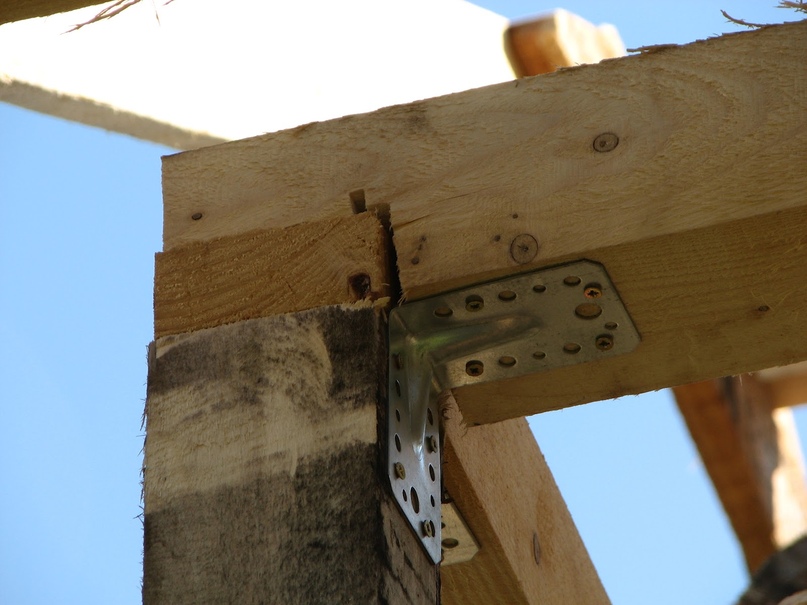

В данном случае уголки вообще не нужны, это только лишь лишние мостики холода и влаги в зимний период. Уголки легко заменяются деревянным нагелем по центру бревна.
Здесь также как и на предыдущем фото можно заменить все используемое железо одним березовым нагелем по центру бревна.
В данной конструкции также можно было спокойно заменить уголки деревянным нагелем и гвоздями.
Данная констукция вообще нежизнеспособна, поэтому без коментариев.
Как видно это уже готовые стены, из которых будет собираться дом. Стоят широкие уголки, которые можно было спокойно заменить 120-ми гвоздями. А так уголки будут служить лишь дополнительным мостиком холода и образовнием влаги в зимний период.
Представте что эта стена уже утеплена минватой … Мало того, что мостик холода и обрзование влаги, так плюс ко всему между стойкой и уголком образуется безпрепятственное проникновение холодного воздуха в здание. И даже если в этом случае мы будем использовать ЭКОВАТУ (которая забивает все мелкие поры-зазоры) в этом же случае даже она проблему уже не решит.
Здесь пока сложно понять что собираютя строить. Если летняя веранда без утепления, то еще возможен такой вариант. Но тогда зачем ставить стойки из 150-го бруска? Но если дом, то пол будет вообще слабо жизнеспособен. Можно сказать одно: уголков тут не жалеют, а экономят доски для нормальной установки половых лаг.
Данная сборка грозит следующим: в эту щель будет почти беспрепятственно попадать холодный воздух в дом, ну и как в придыдущих случаях уголок будет служить дополнительным мостиком холода и влаги.
Что тут собираются делать не вполне понятно… Могу предположить, что две стены (наружная и внутренняя) и между ними в будущем будет задута эковата. В этом случае будет значительный перерасход эковаты (толщина приблизительно 300 мм). На сколько надежно и жизнеспособна данная конструкция из данного фото сделать вывод очень сложно.
Если крыша утепляться не будет, то ещё терпимо. Только нужно было садить не на «черные сморезы», а хотя бы на «цветные», а лучше дополнительно добавить рифленые гвозди.
Здесь мы видим крепление стропил к стенам дома. Надежным его назвать нельзя, быстрее даже очень ненадежным. Все крепится только на саморезы, причем на черные. Было бы как минимум в несколько раз надежнее, если в брусках стропил, которые лежат на стене, запилить хотя бы треугольники 2* 2 см, даже при условии такого же крепления как на фото, оно в разы было бы надежнее, но если подумать, то можно сделать еще надежнее.
Столько и такое крепление железом, это просто издевательство над постройкой…
Такое крепление лаг пола первого этажа просто недопустимо. Так как они смогут выдержать лишь незначительную нагрузку. Предел прочности будет обусловлен только саморезами, которые держат эти лаги, а если же уронить нормальный груз на них, то прочность крепления вообще сводится к нулю. Всего то и нужно было положить эти лаги на обвязочный брус (к которому они сейчас прикреплены) хотя бы по паре сантиметров. Тогда бы прочность пола обуславливалась крепостью самой лаги (а после застилания пола уже нескольких лаг в комплексе).
Данная обвязка прикреплена к фундаменту неплохо. Но снова встает вопрос установки половых лаг в этом случае, как и на предыдущем фото. Здесь строителям нужно было на нижнюю брусовую обвязку положить половые лаги, а лишь потом на них устанавливать стойки стен и не из 2-х и 3-х досок 150*50, а из одной и 2-х на углу, но не сдвоенных, и без всяких уголков.
Данное фото с надписью «Финский Домик» просто издевательство над строителями из Финляндии. Не уверен, что они это бы одобрили. Уже из выше изложенного ясно, что «Так строить дом просто нельзя!»
Все фото, которые бы хотелось прокомментировать, просто нет возможности. Поэтому если у кого еще остались вопросы, обращайтесь в личку ВК моя страница, можете прислать свои фото и я постараюсь всем ответить.
Металлический уголок – что это, зачем нужен, особенности разных видов, размеры
Металлический уголок – востребованное в строительстве приспособления. Однако оно нашло применение на только в этой сфере. Уголки из металла используются в народном хозяйстве, в промышленности и дизайнерской работе. Существует несколько видов изделий, каждый из которых применяется в определенных ситуациях.
Что такое металлический уголок?
По форме конструкция выполнена в виде буквы «Г». Уголки железные небольшие по размеру, но выполняют их из прочных видов проката, поэтому они могут без опасений использоваться в строительстве. Конструкции, в основе которых есть металлические уголки, будут прочными и надежными. В составе сплавов, из которых делают строительные материалы, присутствует:
Зачем нужен металлический уголок?
Изделия применяются повседневно благодаря некоторым качествам: долговечности. Прочности и устойчивости к разрушительным процессам. Уголки используют в строительстве для сооружения перекрытий, пролетов и несущих конструкций. Изделие, у которого обе стороны равны, хорошо подходит для оконных и дверных проемов. Варианты с неровными осями лучше подходят для сооружения арок.
Уголок металлический перфорированный используется для оснащения мебели или усиления ее каркаса. Нержавеющие оцинкованные профили могут применяться даже для декорирования интерьера. Другая сфера, где востребованы изделия – машиностроение. Из них делают вагоны, автомобили и крупногабаритную технику. Применимы металлические уголки при электромонтажных работах: для крепления аппаратуры или кабелей.
Виды металлических уголков
Конструкции делятся на несколько видов в зависимости от способа изготовления и сфер применения. Существуют изделия с неравными сторонами. Полкой у них называют сам угол. Крупными промышленными предприятиями выпускаются равнополочные конструкции, а те, у которых стороны не равны, делают только по индивидуальным заказам. Все геометрические параметры уголков и их размеры регламентируются технической документацией. Согласно ей существует несколько классификаций изделий:
Гнутый металлический уголок
Изделия создаются методом холодной гибки. С этой целью используется специальное оборудование, которое способно оказывать значительное давление и физическое воздействие на металл. Уголок декоративный металлический создается исключительно из листового проката, который имеет небольшую ширину в поперечном сечении.
Рассматриваемая технология существенно ускоряет производственный процесс. Брака при ней получается больше, чем при применении горячекатаного способа. При выполнении гнутых конструкций точнее получается соблюдать размер полотна, поэтому сортамент таких изделий больше. Гнутые металлические уголки отличаются меньшим весом, что дает им несомненное преимущество в строительстве.
Равнополочный металлический уголок
Изделия могут изготавливаться не только гнутым способом. Еще один вариант их производства – горячекатаный. Он делает металл жестче и изменяет его структуру, даже без закаливания. Металлический уголок для откосов подходит и для украшения дизайна в интерьере, и для создания инженерных систем. Единственный минус равнополочный конструкций в том, что не во всех магазинах их можно купить товар стандартного размера в длину – 12 м. При производстве уголков горячекатаным методом используют следующие марки стали:
Неравнополочный металлический уголок
Он используется для строительства сооружений, к которым предъявляются повышенные критерии жесткости. В интерьере металлический уголок используется для полок, декорирования мебели. В судостроении и автомобилестроении не обойтись без этого элемента. Широкие сферы применения изделия связаны с тем, что его делают только горячекатаным способом, который обеспечивает прочность всей системы. В процессе производства используют многочисленные марки стали:
Стандарты изделия с неравными углами описывает ГОСТ 8510-86. В нем описаны следующие параметры:
Металлический уголок – размеры
Ширина конструкций с разными параметрами сторон составляет от 20 до 200 мм, а толщина – до 16 мм. Вес уголка из железа рассчитывается в килограммах на 1 м. Масса изделий из стали минимальной толщины в 3 мм и самой малой толщины 20 мм составляет 0,9 кг/м. Вес металлического уголка с параметрами 200 мм на 16 мм составляет около 37 кг/м. В зависимости от соответствия реальных габаритов стандартным все изделия подразделяются на высокоточные (класс А) и обычные (класс В). В партии большого объема допускается до 15% немерных заготовок.
Вес минимального неравнополочного уголка составляет 900 г, а максимального – 39 кг. Длина полосы может составлять от 4 до 12 м. При этом, так же как и в случае с равносторонними конструкциями, допускается незначительное отклонении габаритов по ГОСТу. Для изделий длиной 4 м допускается погрешность в 30 мм, для уголков 4-6 м – 50 мм, от 7 м – 70 мм.
Как согнуть металлический уголок?
Чтобы самостоятельно выполнить работу, лучше воспользоваться горячим методом обработки материала. Чтобы получить оптимальный радиус изгиба, желательно воспользоваться шаблоном. Его нужно заготовить заранее. Алгоритм, как согнуть металлический крепежный уголок своими руками:
Если нужно получить четкий сгиб, то используют другой метод:
Как выпрямить металлический уголок?
Работы подобного типа называют рихтовкой. Во время нее устраняются неровности и другие недостатки металлических заготовок. Металлический уголок можно выпрямить ручным или машинным методом. В первом случае манипуляции выполняют на плоской поверхности и используют молоток. Отыскивают места на заготовке при ударе по которым выпрямится вся конструкция.
Чтобы качественнее провести работу, можно также нагреть поверхность металлического уголка. Максимальная температура до которой можно нагревать заготовку – 850°С. В противном случае на металле появятся трещины и его будет невозможно использовать в дальнейших целях. Алгоритм выравнивания изогнутого в плоскости уголка:
Как просверлить отверстие в металлическом уголке?
Изделия из металла отличаются повышенной твердостью. Работы с ними нужно выполнять по специальному алгоритму, соблюдая технологический процесс. Для того чтобы просверлить металлический крепежный уголок, потребуется:
Особенность работы заключается в том, что нужно самостоятельно задавать направление дрели, чтобы правильно проделать отверстие в металле. Пошаговый алгоритм действий:
Как крепить металлический уголок?
Если использовать конструкцию для строительных или дизайнерских целей, то ее нужно обязательно зафиксировать. Чем надежнее будут сделаны крепления, тем больше прослужит вся система. В противном случае конструкция не только развалится, но и будет угрожать безопасности людей. Популярные варианты, на что можно зафиксировать угол из металла:
