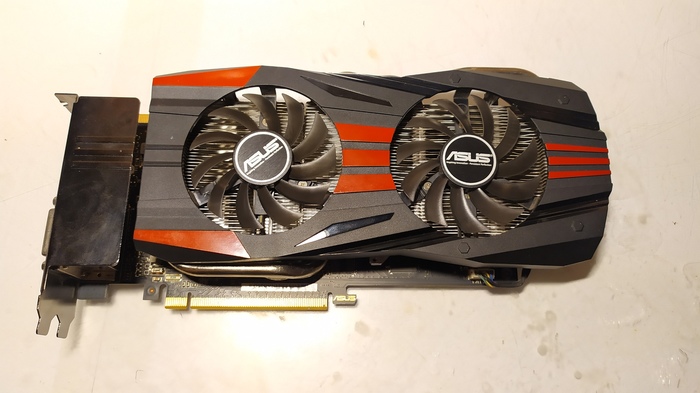

Со слов владельца потухла в игре и не включилась уже, вернее включилась, но картинки не появилось. Решил отдать знакомому с пОяльнеком, чтобы он сделал её. Ну знакомый посмотрел, что-то сделал, после чего сказал, что она включилась и снова потухла, и чип в замыкании, надо менять только.

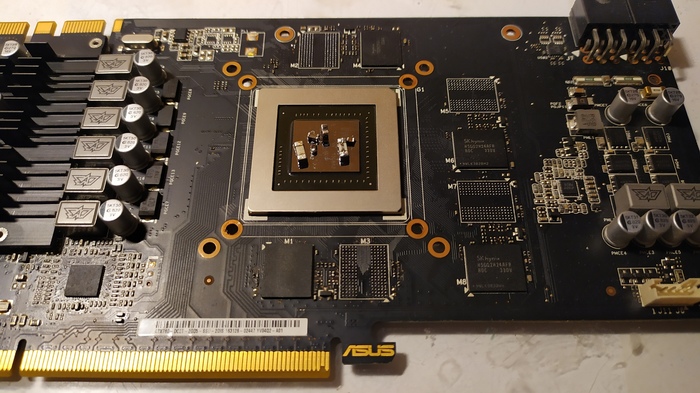

Посмотрим, что там с чипом и карточкой в целом. Вот, собственно, она на фотке.Окинув взором в глаза бросилось место рядом со слотом, наверняка там что-то интересное.

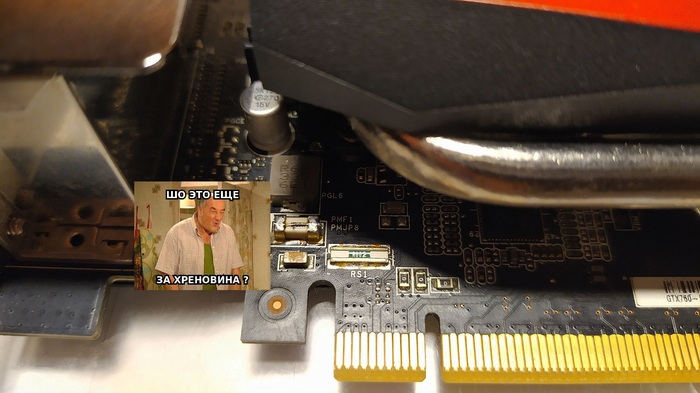

Хреновина крупным планом уже. И куда же без флюса, пусть будет, почему бы и нет.
К этому всему флюс видно ещё и под радиатором питальника, что вызывает дополнительный интерес.

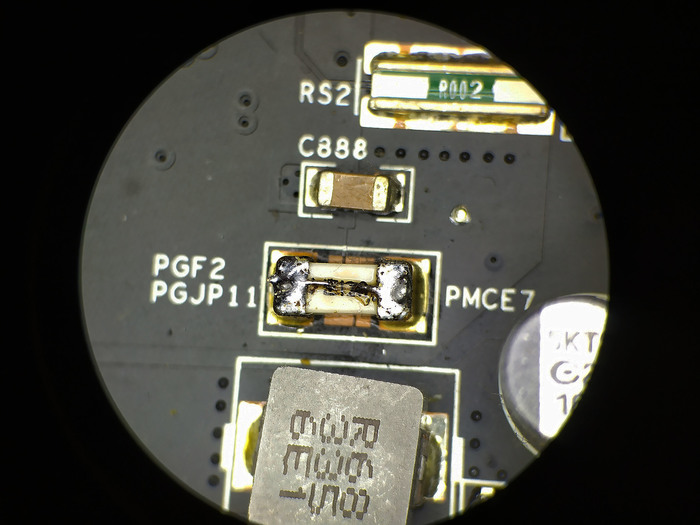

Ладно, разбираем и смотрим дальше. «ЭТО НЕ МОЖЫД БЫТ» или ещё один самопальный «предохранитель» тоже с толстой проволокой прям поверху. Ниже почему-то стоит криво катушка ещё, странно, вряд ли с завода так была. Самодельный «предохранитель» выглядит подозрительно, надо глянуть крупным планом что ли.
«Это» даже сработало, однако. Продолжаем изучать дальше это всё.

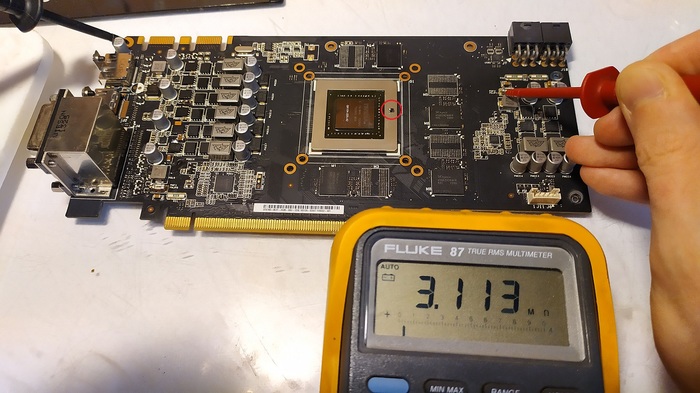

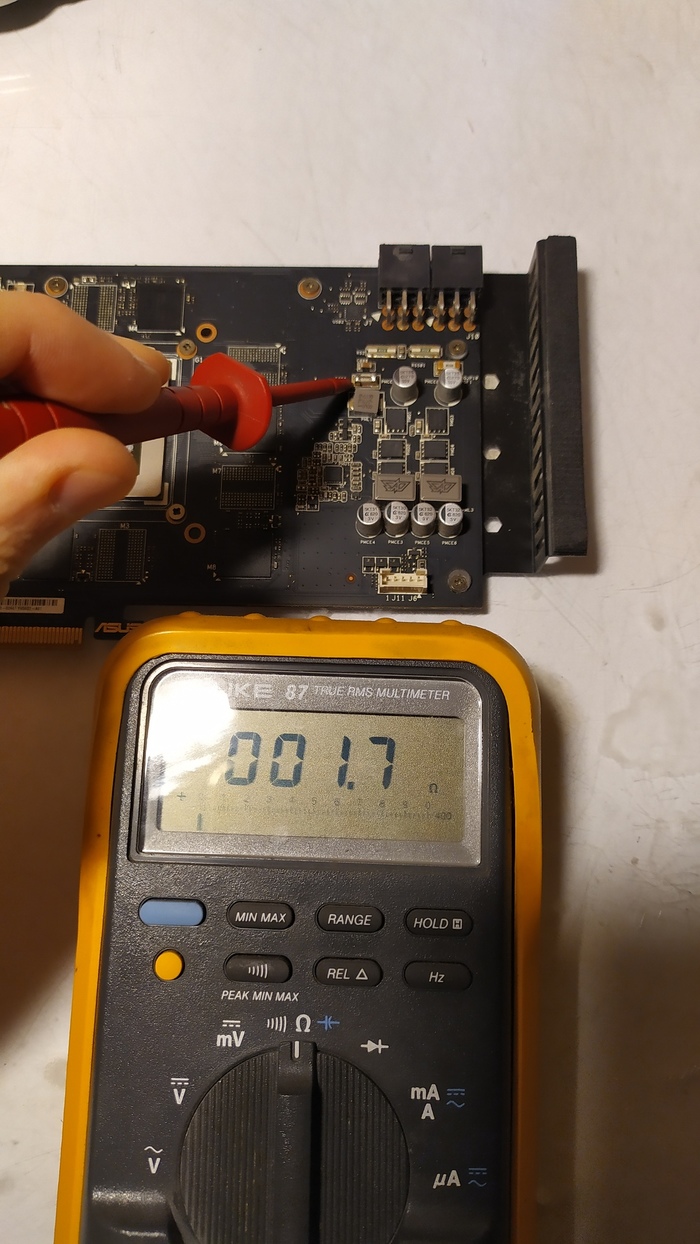

Ну и ожидаемо в нагрузке почти полная «коза».
Ну и остаётся снять радиатор питальника, чтобы изучить что под ним есть и есть ли вообще.

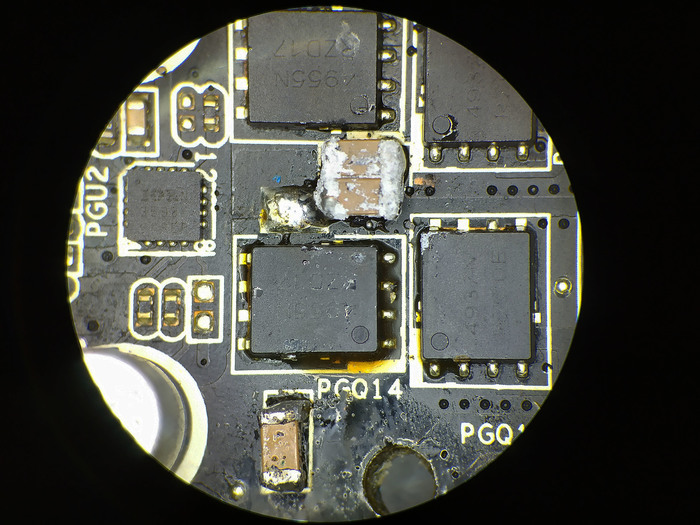

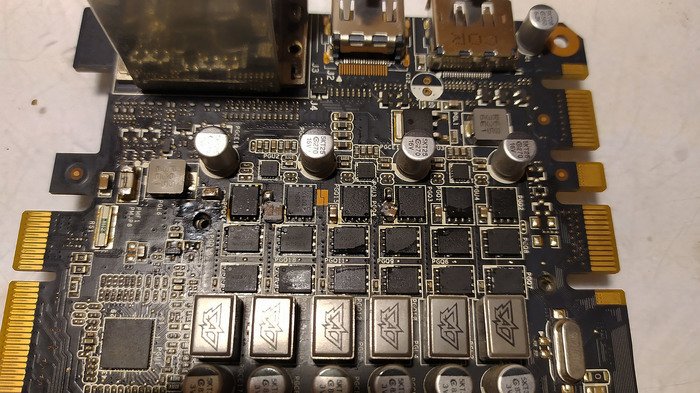

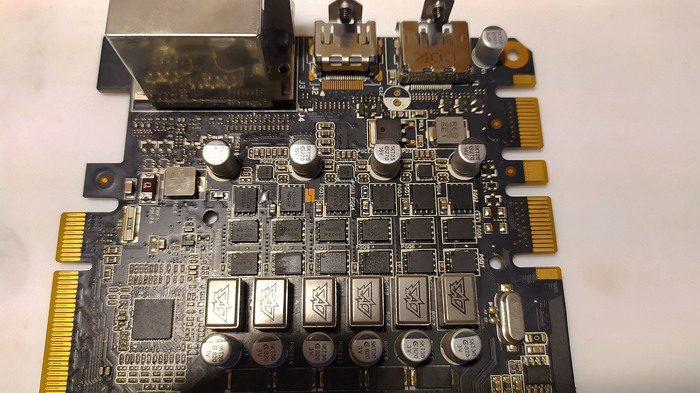

А под ним вот такая красота из флюса и налепленных кондёров. Мало того, что не того размера, так ещё и криво «присраны» лишь бы были.
Это всё крупным планом.

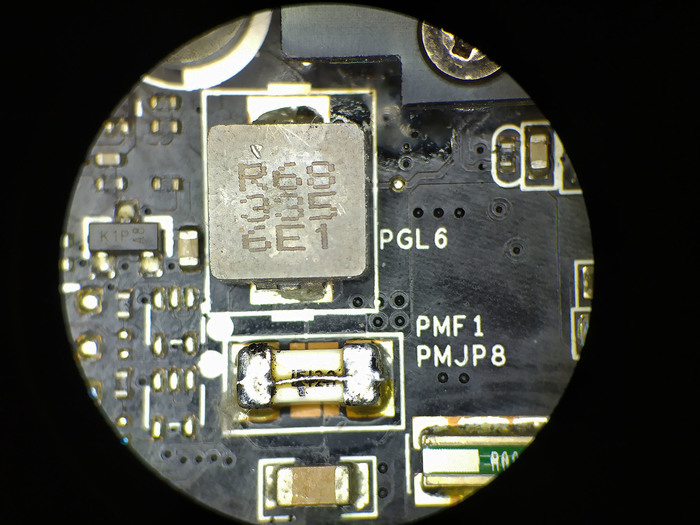

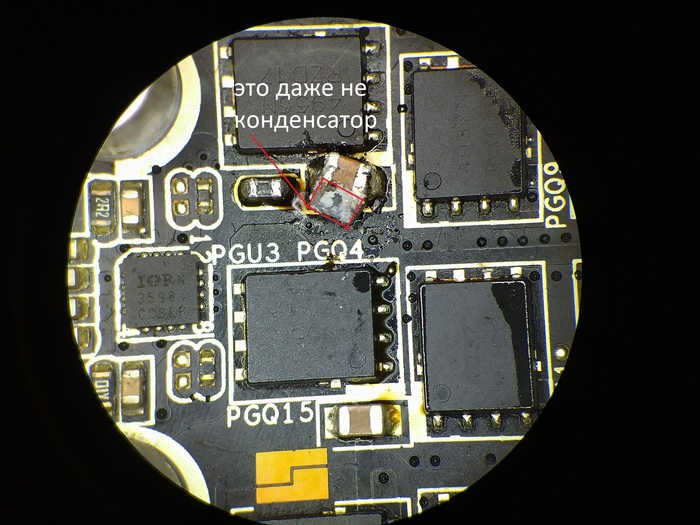

Подозрительно выглядело то, что не являлось кондёром, как оказалось. Это был СМД дроссель. Вместо конденсатора. Дроссель. Супер. Вполне вероятно, что поэтому самопальный предохранитель и сгорел.
После его удаления сразу же выросло сопротивление в нагрузке, что уже радует.

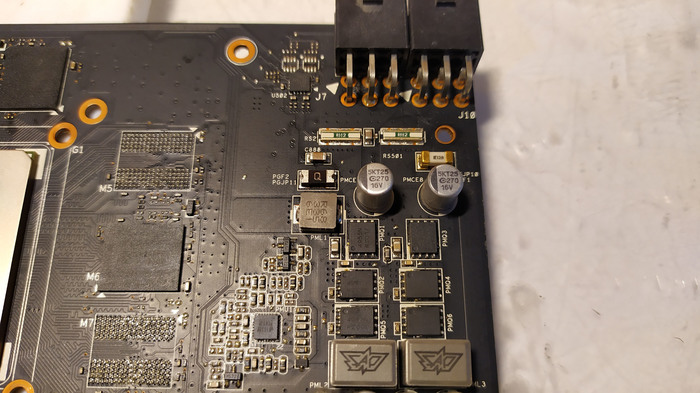

Переделываем это всё и получилось как-то так. Ставим нужные кондёры подходящего размера и нормальные преды, а не самопальный мусор.
Мусора собралось вот столько.

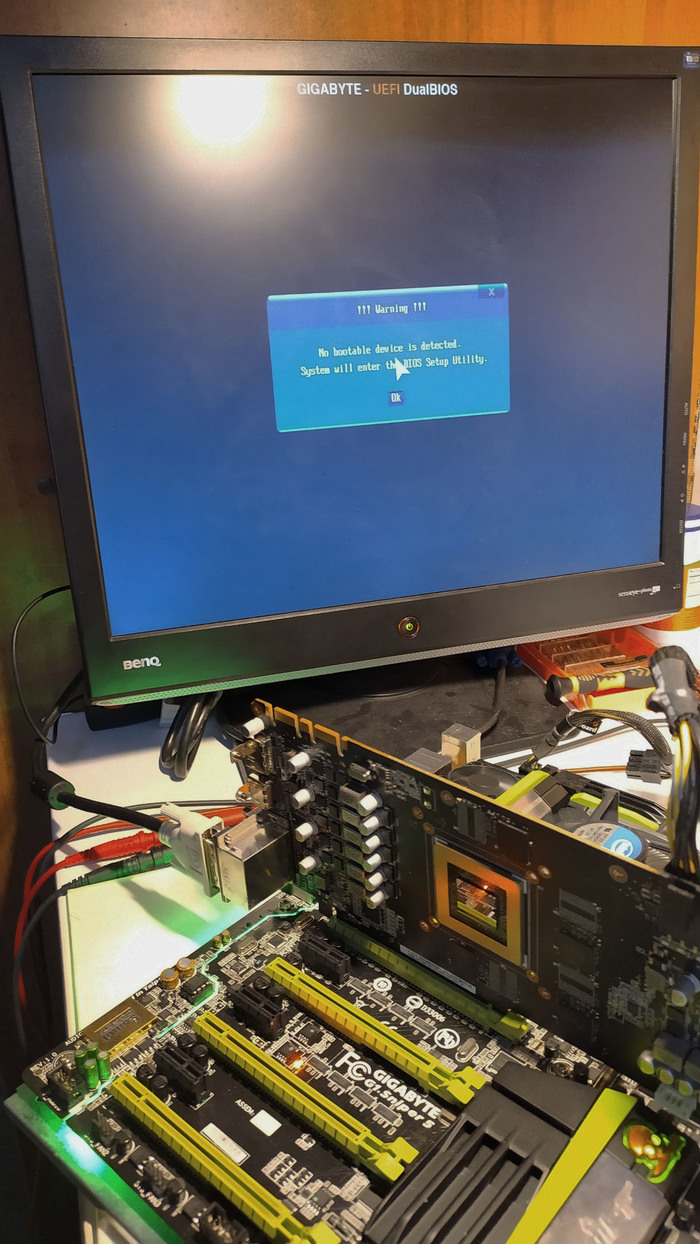

Пробный запуск без охлада увенчался успехом.
Можно почистить охлад и собирать карточку для проверки.

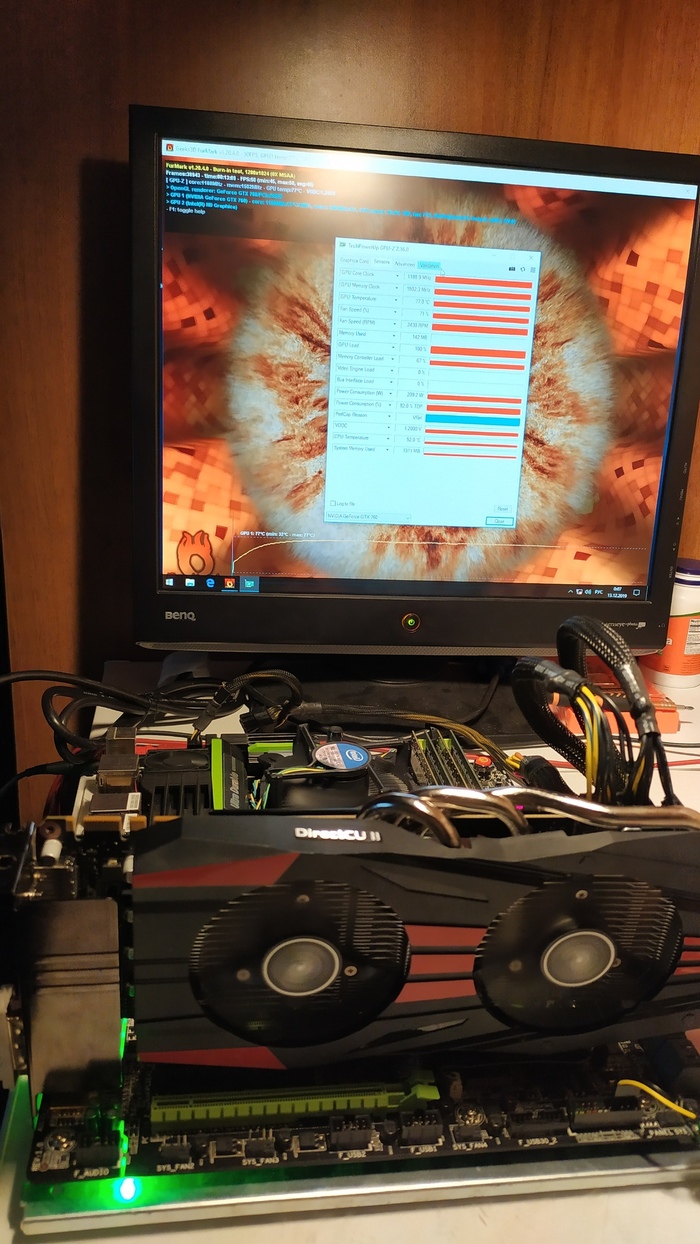

Фурмарк крутит отлично и нареканий нету.
Будет работать с замкнутым чипом дальше.
Сообщество Ремонтёров
6.1K постов 35.6K подписчика
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.

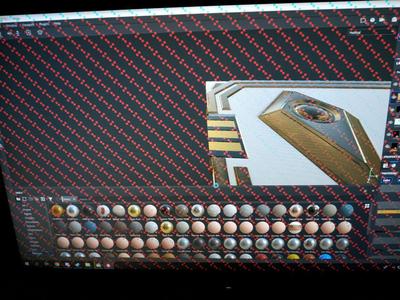

Привет. Может кто подсказать, иногда выскакивает такая херня. В играх никогда не происходит, но в 3д или фотошопе выскакивает фриз.
