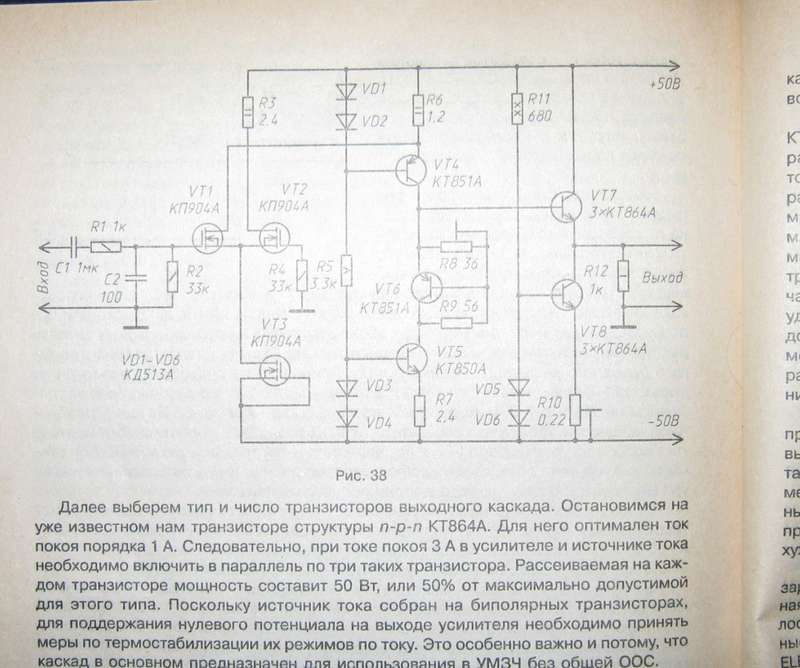

Как Шушурин дорабатывал свою общеизвестную схему.

Как Шушурин дорабатывал свою общеизвестную схему.

[

Re: Как Шушурин дорабатывал свою общеизвестную схему.

Исключено:
1. Диод Баксандала

Настройки: снижен ток каскада УН с 12,5 мА до 8,5 мА

Больше изменений не вижу

Re: Как Шушурин дорабатывал свою общеизвестную схему.

Re: Как Шушурин дорабатывал свою общеизвестную схему.

Видимо введение 2-го дифкаскада повысило общий Кус (соответственно возраста глубина ООС), что привело к более существенно увеличил снижению Кг,
поэтому диод уже не играет особой роли здесь (можно исключить)

Все эти решения использованы во 2-м Шушуринском в журнале Радио 11 /1980.
Только там выходные уже КТ818/819

Там он ещё снизил ток каскада УН до 6 мА,
повысил напряжение питания до +/-40 вольт (70 Вт)
Заменил цепочку диодов на транзистор в узле термостабилизации тока покоя.
Все остальное без изменений.

Re: Как Шушурин дорабатывал свою общеизвестную схему.

Re: Как Шушурин дорабатывал свою общеизвестную схему.

Re: Как Шушурин дорабатывал свою общеизвестную схему.

Re: Как Шушурин дорабатывал свою общеизвестную схему.

Re: Как Шушурин дорабатывал свою общеизвестную схему.

Re: Как Шушурин дорабатывал свою общеизвестную схему.

Смотрим на первую схему.
Каскад УН построен на транзисторе V11 с нагрузкой на источник тока на V12 + выходные каскады.

Предположим что диода Баксандала нет.
(Тогда эмиттер V13 будет напрямую соединен со средней точкой)
В таком случае на нижней полуволне нагрузкой УН будет всего 1 Б-Э переход V13 (один диод)

Для выравнивания ситуации. в эмиттерную цепь V13 добавляю диод (он эмулирует Б-Э переходы отсутвующих транзисторов (в эмиттерноц цепи) в квазикомплементарном нижнем плече)

Вообще 3-й транзистор для УН практически «невидим» из за существенного усиления по току первыми 2-мя транзисторами, потому диод один, а не два.

Результаты измерений показывают примерно 3-х кратное снижение искажений после введения диода Баксандала.
