РЕМОНТ ЦЕПИ ПИТАНИЯ ВИДЕОКАРТЫ NVIDIA

Всем привет! Сегодня будем ремонтировать видео карту GTX 650 от фирмы Gigabyte. Немного пред истории видеокарты. Нашел я на OLX её в нерабочем состоянии по заявленной неисправности нет картинки вентиляторы крутятся. Узнал у продавца, что она после нескольких сервисов, по фотографиям определил, что у нее паяли цепь питания видео ядра. И решил забрать её, так как большинство видеокарт с проблемами питания восстановимы.

После того как забрал её, сразу проверил дополнительное питание +12 вольт и там оказалось короткое замыкание 30 Ом. Откручиваю радиатор с полевых транзисторов цепи питания видео ядра и вижу, что на терморезине есть небольшой нагар.

Не выпаивая из платы проверяю полевые транзисторы мультиметром на присутствие короткого замыкания и нахожу один пробитый в верхнем плече преобразователя. Снял все полевые транзисторы, так как они все разные и не факт, что их не пробьет потом. Сразу после того как выпаял начал мерить сопротивления на карте.

Первый замер сделал на дополнительном питании +12 вольт, короткого замыкания на этом питании больше нет. Следующий замер сопротивлений сделал ядра и видеопамяти. Сопротивления по ядру 13 Ом по памяти 300 Ом. Судя по сопротивления чип больше жив чем мёртв.

Запаял более мощные полевые транзисторы с донорской карты на 30 В 100 А, старые были 30 В 30 А.

Выпаиваю этот полевой транзистор чтобы убедится в том, что видеочип жив, включаю карту на одной фазе. Карта запустилась, вывела картинку и даже установились драйвера.

Решил не мучить карту и найти причину пробоя полевого транзистора верхнего плеча. Начал проверять затворы верхних плеч до ШИМа. А точнее затворные резисторы верхних плеч питания. Проверяю сопротивления резисторов верхнего плеча на мертвой фазе сопротивление резистора бесконечность вместо 2,2 Ом (R595). На рабочей фазе ровно 2,2 Ома (R592).

После замены резистора и запайки на свое место полевого транзистора, ставлю карту на тестовый стенд. После включения карта вывела картинку. Ставлю на место все радиаторы и запускаю стресс-тест Furmark.

Следующий тест будет в 3Dmark06

Карта успешно проходит все стресс-тесты и полностью работает! Обсудить статью можно на форуме. Всем удачных ремонтов, с вами был kondensator.

Форум по обсуждению материала РЕМОНТ ЦЕПИ ПИТАНИЯ ВИДЕОКАРТЫ NVIDIA

Принципиальная схема усилителя наушников с микросхемой MAX4410 и искажениями всего 0,003%.

Ещё один самодельный стереоусилитель на TDA2030, TDA2050, TDA2040 или LM1875T, с возможностью мостового включения.

Источник

Диагностика типовых поломок видеокарт AMD Radeon RX

Видеокарты AMD Radeon серии RX уже несколько лет верой и правдой служат майнерам. Какими бы надежными они не были, все же иногда они ломаются. Некоторые неисправности можно выявить, а иногда и починить в домашних условиях.

В данной статье речь идет о некоторых других способах поиска неисправностей видеокарт AMD Radeon серии RX, которые отчасти могут использоваться и для других GPU.

Неисправности, вызванные окислением контактов из-за вытекшей жидкости из термопрокладок

Вытекшая из термопрокладок жидкость — это не только безвредное загрязнение видеокарт, но и потенциальная возможность получить замыкание из-за налипшей токопроводящей грязи, а также ухудшение проводимости на участках, окисленных вытекшей субстанцией. Так как при обычной установке карт в риге жидкость вытекает в основном на контакты видеокарты, вставляющиеся в райзер, то начинаются проблемы, связанные с тем, что материнская плата не может определить видеокарту и подвисает на этапе определения устройств PCI-E в BIOS. Иногда из-за плохих контактов появляются ошибки с кодом 43, операционная система после загрузки часто подвисает, даже при отсутствии разгона появляются ошибки с определением температуры и т.д.

Обычно такая неисправность вызывается использованием некачественных термопроводящих прокладок (серые) и слишком высокой температурой при эксплуатации видеокарт (более 70 градусов).

Проверка на наличие коротких замыканий в контрольных точках на плате видеокарты в этом случае показывает нормальное сопротивление, BIOS у видеокарт также в норме. Контакты разъемов при этом покрыты окислами, имеют следы коррозии.

Устранение неисправности в этом случае заключается в очистке/восстановлении контактов. Очистку контактов можно делать спиртом (медицинским или изопропиловым), бензином «Калоша».

Для профилактики таких неисправностей не стоит превышать рабочую температуру видеокарты выше 65 градусов, при проведении профилактической чистки менять засохшие серые термопрокладки на более качественные.

Поиск обрывов на предохранителях в цепях питания видеокарты

В норме сопротивление предохранителя должно быть около нуля Ом. Их проверяют, замеряя омметром сопротивление между контактами.

Предохранитель в цепи питания 12 вольт по линии PCI-Express:

Сопротивление между правым/левым контактом этого предохранителя и пинами 1,2,3 разъема PCI-E (питание 12 вольт от материнской платы/райзера) также должно быть равным нулю:

Предохранители возле разъемов питания видеокарт Sapphire AMD серии RX580 Nitro Plus:

Видеокарты с одним разъемом питания обычно имеют по два предохранителя (например, у RX470 Nitro есть два fuse по питанию 12 V):

Обычно это предохранители на 10 ампер, которые можно легко заменить аналогами.

При выявлении сгоревшего предохранителя и его замене нужно не спешить включать карту. Прежде всего, нужно разобраться, что вызвало его выход из строя.

Неисправности, вызванные поломками электронных компонентов видеокарты

Большинство неисправностей электронных приборов и любой другой электротехники вызвано отсутствием нужных или появлением ненужных/паразитных контактов (коротких замыканий). Самыми опасными при этом являются случаи, когда появляется пробой какого-нибудь элемента, приводящий к короткому замыканию, что обычно приводит к выгоранию большого количества электронных элементов и частей платы. Такие неисправности можно определить невооруженным глазом при визуальном осмотре платы неисправной видеокарты.

Если не удается визуально найти сгоревшие части, то проблема может быть локализована с помощью омметра (тестера в режиме измерения сопротивления).

С помощью тестера нужно измерить сопротивление предохранителей (должно быть около нуля ом), наличие КЗ и обрывов в цепях между массой видеокарты (землей, обычно это «минус») и контрольными точками.

При контрольной проверке черный провод от прибора подключают к массе, а красный – к плюсу измеряемой цепи. Сопротивления должны быть в пределах:

Если в какой-то точке есть КЗ или обрыв, то неисправность находится именно в этой цепи.

При выявлении КЗ обычно осуществляется проверка подачей низкого напряжения с ограниченным током с лабораторного блока питания для выявления греющихся неисправных компонентов. Исправный чип в норме должен греться очень умеренно. Элементы системы питания в норме также должны быть холодными.

Примеры измерения сопротивления на видеокартах AMD Radeon серии RX

Измерение сопротивления на мосфетах фаз питания

На мосфетах системы питания не должно быть КЗ или обрывов. Обязательно проверяется отсутствие КЗ на контакте 12 вольт (Vin) на мосфетах питания видеокарт. Для этого нужно знать, куда на них подается 12 вольт.

Например, согласно распиновке мосфетов IR3553, которые часто применяются в видеокартах AMD Radeon серии RX, контакт подачи питающего напряжения Vin находится справа:

Пример проверки наличия сопротивления между Vin и землей на фазе питания на мосфете IR3553 у AMD Radeon RX470:

Так нужно проверить каждый мосфет фаз питания и при выявлении КЗ заменить его.

Проверка сопротивления на мосфетах в цепи питания видеокарт AMD Radeon серии RX580:

Сопротивление между дросселями фаз питания и + 12 вольт у RX580 (1,86 кОм):

При выпаивании неисправного элемента сопротивление должно возвращаться в норму. Если это не так, нужно продолжать поиск элементов, которые вызывают КЗ (часто это бывают пробитые электролитические конденсаторы).

Проверка сопротивления на линии питания PCI-E

Сопротивление на линии контроллера PCI-E должно быть порядка10-20 ом:

Измерение сопротивления по линии питания PCI-E 3,3 вольта

Сопротивление по линии питания PCI-E 3,3 вольта (восьмой контакт на разъеме PCI-E) должно быть порядка нескольких сотен Ом или килоомы:

Измерения сопротивления чипа видеокарты

Сопротивление чипа карты должно быть несколько ом.

Пример измерения сопротивления чипа на дросселях фаз питания Sapphire Radeon RX 480 Nitro Plus (здесь их шесть, на каждой 1,6-1,7 Ом):

Проверка сопротивления на чипе видеокарты Sapphire Radeon RX 480 Nitro:

Проверка сопротивления в цепи питания контроллера видеопамяти

Сопротивление на дросселе PLL (система фазовой автоподстройки частоты) в цепи питания контроллера видеопамяти должно быть 10-60 ом:

Этот же дроссель цепи питания контроллера видеопамяти с другой стороны платы видеокарты (AMD Radeon RX580 Nitro Plus с 4 Гб видеопамяти):

Сопротивление на контроллере памяти видеокарты RX470 составляет 53 Ома:

Измерение сопротивления по питанию памяти видеокарт

Дроссель и обвязка фазы питания памяти видеокарты RX580:

Фаза питания памяти у видеокарты RX470:

Сопротивление по питанию памяти видеокарт RX составляет обычно несколько десятков Ом:

Источник

Как майнер видеокарты в ремонт носил

Началась история примерно 2 с половиной месяца назад. Живу в Екатеринбурге. Понадобилось мне отремонтировать 2 видеокарты RX 480 Sapphire Nitro+ 8Гб. Гарантия есть, но в Германии, если отправлять в германию, это займет много времени, а мне карты нужны ну вот прямо сейчас.

Решил отнести их в сервисный центр DNS, ну там-то должны быть толковые ребята подумал я и отнес одну карту для проверки, что да как с ней будет. Прошло недель 5 и они говорят приходите за картой. Прихожу, они говорят, карту не восстановить сгорела сама плата, восстановлению не подлежит, но мы купим ее у вас за 500 руб. на запчасти. Пффф шутники подумал я и ушел. Придя домой смотрю на коробку, а там наклейка, точное содержание не помню, но там точно было что-то вроде «сервисный центр рога и копыта Владивосток», теперь понятно почему они их диагностировали 5 недель. Из Екатеринбурга во Владивосток КАРЛ.

Потом я попал в больницу с аппендицитом на какое-то время, что тоже заслуживает отдельного поста.

По выходу из больницы решил все-таки попытать счастья и обзвонил большинство контор в Екатеринбурге занимающихся ремонтом видеокарт. Как оказалось примерно 70% не занимаются такого рода ремонтом. А там где занимаются отвечают глупые администраторы которые ничего в этом не соображают, что честно говоря значительно отпугивает, от такого рода сервисов. На одном форуме посоветовали сервисный центр «Северный мост», почитал отзывы на флампе, все отлично, позвонил, после кучи глупых администраторов, приятно было пообщаться со знающим человеком. Решено, едем к ним, взял свои 2 видеокарты и поехал. Приезжаю, а там чтобы к ним попасть нужно сначала позвонить на телефон и выйдут они к вам из подвала автосервиса, меня это сначала насторожило, но пообщавшись с человеком который принимал карты, решил их оставить. Все отлично 3-4 дня на диагностику и 3-4 на ремонт. Всяк лучше 5 недель DNS. Забегая вперед скажу, да, карты мне отремонтировали и они успешно работают, вот уже несколько дней. И это самый лучший центр по ремонту оборудования, вы наверное подумали, что я сейчас начну петь и восхвалять сервисный центр «Северный мост»?

Вернемся к нашим событиям. Кончено через 4 дня мне никто не позвонил, я сам позвонил на 8-й день, толковые ребята куда-то пропали, мне сказали, что на одной карте 100% сгорел чип, на второй пока не понятно, на мой вопрос, а что вам мешает это выяснить был дан ответ: На обоих картах одни и те же поломки, сгорела цепь питания и пока они не восстановят цепь питания, выяснить сгорел ли чип не получится, нужно подождать запчасти от их поставщика и тогда они точно скажут. Чувствуете, уже потянуло тухлятиной? Нужно было забирать карты в этот же день, но у меня не было возможности, поэтому пришлось отложить поход в сервис примерно на неделю. Я пришел за картами и мне такие говорят, хвала богам мы починили ваши карты с вас по 1700 руб. за карту, все работает, но драйвера не ставятся и винда ругается на карты и всему виной испорченный графический чип, а все остальные элементы мы заменили на БУ из карты донора. Кто не знает, если чип мертвый, то он мертвый, карту вы не запустите, а подобные проблемы могут быть скорее всего из-за биоса. Странно, что чудо мастера не знали этого или просто хотели срубить бабла заменив мне чипы и прошив оригинальный биос. К слову биос шитый и отсюда проблема, ну как проблема, с нужными драйверами все работает отлично, майнеры поймут. Небольшое пояснение: если биос шитый, то последние версии драйверов не установятся, т.к. они проверяют подпись биоса. Вставили видеокарту в тестовый стенд, проверили, карта запустилась. Гарантию не даем, т.к. детали БУ, а новые ждать долго, сказали мне. Я забрал карты и отправился домой. Самое интересное впереди.

Придя домой начал устанавливать карты на ферму, заметил что винты закручены не до конца. Как можно не закрутить винты КАРЛ? Т.е. система охлаждения прилегала не плотно к карте. Ну ладно, бывает подумал я взял отвертку и подтянул крепление. Все запустил, температура на одной из карт под нагрузкой резко выросла и карта отвалилась. Снимаю карту, откручиваю крепление и что я вижу? А я вам покажу.

Из БУ деталей они наверное имели ввиду эту жилу явно выдранную из какого-то кабеля, которой они зашунтировали предохранитель, правильно, а зачем на видеокарте предохранитель, пусть горит все синим пламенем. Единственный вопрос, а чего такой тонкий проводок, потолще не нашлось? (сарказм) А про отмывание флюса они наверное вообще не слышали. Дальнейший осмотр показал еще более интересные детали.

Конденсатор пробит не беда мы его просто отковыряем отверткой, не выпаяем КАРЛ, а отковыряем, да так что ножки торчать останутся. И замену поставить тоже не судьба? Ну это наверное из-за лени отмывать флюс. Чего возиться-то, он здесь явно лишний, ведь и без него работает, а нам потом еще флюс отмывать.

Ну а это обратная сторона системы охлаждения, эти рукожопы, даже не потрудились снять старую термопасту (серого цвета под слоем белой термопасты), а зачем, больше значит лучше подумали они.

Подведем итоги, из БУ деталей здесь видимо только шунтирующая жила от провода и термпоста поди тоже с какой-нибудь другой видеокарты. Отличный ремонт за 1700 руб.

Вторую карту пока не вскрывал, но там тоже заметны зашунтированые предохранители.

Уважаемые пикабушники если вы занимаетесь ремонтом видеокарт в Екатеринбурге или области и если у вас есть комплектующие буду рад если сможете мне сделать все по уму, в долгу не останусь, единственная просьба сделать все при мне, т.к. более я никому не доверяю.

Источник

Чем заменить предохранитель на видеокарте

Видеокарта Asus GTX 1080 STRIX была куплена на авито. Со слов нового владельца:

принёс домой, вставил в ПК. Всё было хорошо, начал играть в игры. Через пол часа игры изображение резко пропало и из компьютера пошел дым с шипением. Горело около 10-15 секунд, пока не выдернул шнур из розетки. Больше ПК не включался со вставленной видеокартой.

На вид видеокарта без следов ремонта, с заводскими пломбами, в идеальном состоянии. Вскрываю и смотрю на масштабы случившегося

Возле разъёмов видно место прогара. По линии 12В ожидаемо короткое замыкание

Так же сгорела подсветка логотипа Asus на бекплейте

Как я узнал позже, у владельца дешевый блок питания на 600Вт, который по какой-то причине не ушел в защиту при коротком замыкании. Поэтому горело так долго. Вероятно и причиной короткого замыкания тоже стал этот блок питания.

Высверливаю место прогара пока короткое замыкание по линии доп.питания 12В не пропадёт. Прогар конечно глубокий, но выглядит не слишком ужасно.

Так же оказалось, что пробит DRMos на одной из фаз питания видеочипа. DRMos вполне мог сгореть из-за некачественного блока питания, что в итоге и стало причиной прогара.

Меняю DRMos на исправный

Теперь по замерам всё в порядке. Пробую запускать видеокарту от лабораторного блока питания

Все основные питания присутствуют, потребление карты в норме. Проверяю осциллографом работу всех фаз питания видеопроцессора, в том числе отремонтированную

Всё в порядке. Можно подключать карту к тестовому стенду

Видеокарта дала изображение, драйвер установился

Но к сожалению при нагрузке снова пошел дым из места прогара. Пришлось сверлить текстолит дальше. Видимо из-за того что защита блока питания не сработала и карта долго горела, масштабы прогара в слоях этой области оказались гораздо больше чем я предполагал.

В результате получилось так:

Подключаю к лабораторному блоку питания собранную видеокарту

Вроде бы всё нормально, ничего не горит. Теперь проверяю карту в тестовом стенде под нагрузкой

Всё в порядке. Карту ждёт долгое тестирование под нагрузкой, в играх и бенчмарках, т.к. слои текстолита сильно пострадали.

Теперь можно залить место прогара изоляционным лаком и собрать карту окончательно

Владельцу будет настоятельно рекомендовано сменить блок питания, пока он не сжёг всё остальное.

Китайская iGame GTX1060 6Гб. «Невидимый» прогар

Оказалась в ремонте китайская видеокарта iGame GTX1060 на 6Гб с загадочной историей:

«При включении ПК он сразу выключается и откуда-то воняет дымом. Но никак не понятно откуда, вроде бы из видеокарты. И без этой видеокарты ПК нормально работает, а с ней не хочет. Видеокарту разобрал, но там чисто всё, нигде ничего не сгорело.»

Чтож, очень похоже на короткое замыкание по 12В линии доп.питания, раз блок питания компьютера уходит в защиту. Буду разбираться.

Но что же тогда могло «вонять» и откуда?

Достаточно было только добраться до обратной стороны текстолита видеокарты под бэкплейтом:

Тут и горело, отсюда и «воняло». Вот место прогара поближе:

Буду вскрывать и чистить в надежде на то что чип и память выжили.

Место прогара очищено от сажи. Теперь осталось восстановить два слоя сигнальных линий. Прокладываю первый слой и заливаю его ультрафиолетовым лаком

Сушу и прокладываю второй слой сигнальных линий

Теперь заливаю дырку полностью

Кроме прогара мне не понравились замеры двойного N-канального мосфета SM7340 первой фазы питания контроллера памяти. Снимаю его и меняю на аналог.

Проверяю карту на лабораторном блоке питания. Ничего не загорелось и не задымилось. Потребление нормальное, все напряжения присутствуют. Можно пробовать запускать карту на тестовом стенде.

Видеокарта запустилась, видеодрайвер успешно установился. Тестирую отремонтированную видеокарту под нагрузкой

Всё в порядке. Теперь ничего не горит и не «воняет». Прогар оказался не таким уж скрытым.

Это довольно типовая поломка дешевых карточек из Китая. Крайне некачественные керамические конденсаторы фильтра по линиям 12В горят постоянно, особенно в сочетании с дешевыми блоками питания. Мне уже неоднократно приходилось восстанавливать прогары карт iGame такого исполнения. И не во всех случаях видеочип выживал.

Ремонт видеокарты EVGA GTX 980Ti

Видеокарта EVGA GTX 980Ti. Внезапно выключилась во время игры. Теперь нет никаких признаков жизни: нет изоборажения, не крутятся вентиляторы.

После разборки и осмотра сразу же обнаружился прогоревший токовый шунт по линии 12В доп.питания

После шунта короткое замыкание

Причина короткого замыкания в одном из DRMos’ов системы питания видеопроцессора.

Убираю пробитый DRMos. Короткое замыкание по 12В линии доп.питания исчезло. Меняю DRMos на исправный и восстанавливаю фазу питания.

Проверяю работу восстановленной фазы питания осциллографом

Потребление карты в норме

Устанавливаю исправный токовый шунт вместо прогоревшего.

Проверяю карту в тестовом стенде под нагрузкой

Все тесты прошли успешно, видеокарта исправна.

Все скидки и промокоды в одном месте

Вы там как, готовы к осенним распродажам? Чтобы не пропустить самые интересные и выгодные предложения, подпишитесь на полезный телеграм-канал Пикабу со скидками. Да, Пикабу не только для отдыха и мемов, но и для экономных покупок!

В «Пикабу Скидки» вы найдете актуальные предложения:

• доставки еды (KFC, Delivery Club, «Папа Джонс»);

• книги («Читай-город», «Литрес», Storytel);

• услуги и сервисы («Делимобиль», Boxberry, «Достависта»);

• маркетплейсы и гипермаркеты (Ozon, «Ашан», «Яндекс.Маркет»);

• одежда и обувь (Adidas, ASOS, Tom Tailor)

• бытовая техника и электроника («М.Видео», «Связной», re:Store);

• товары для дома (IKEA, «Леруа Мерлен», Askona);

• косметика и парфюмерия («Л’Этуаль», «Иль де Ботэ», Krasotka Pro);

• товары для детей («Детский мир», TOY, Mothercare);

• образование («Нетология», GeekBrains, SkillFactory);

• и еще куча-куча всего.

Ремонт GigaByte 1080ti Aorus

Перестала работать видеокарта. Прислали мне, разбираемая чо там:

Снимаем охлаждение, осматриваем плату и параллельно меряем сопротивления основных линий питаний:

И находим сильно заниженное сопротивление:

Практически короткое замыкание.
Затем отпаиваем дроссель и смотрим с какой стороны искать виновника:

А виновник был найден практически сразу. Фильтрующий керамический конденсатор:

Меняю оба на всякий случай и пробую подключать к ЛБП:

Судя по потреблению, видеокарта заработала.
Подключаем к стенду:

Ремонт видеокарты MSI GTX780 после «специалистов»

Карточку GTX780 упорно лечили от артефактов в нескольких сервисных центрах.

Артефакты на изображении действительно есть

Видеочип прогрет, банки видеопамяти тоже. Даже зачем-то отпаяли DRMos с третьей фазы. Но не помогло

Делаю диагностику. Подключаю карту к тестовому стенду чтобы заодно посмотреть работу всех фаз питания

MATS показал проблемы с банком памяти B0.

Чтож, может быть просто банк памяти неисправен. Пока готовил карту к замене памяти заметил что как раз под банком B0 сбит резистор

Проверяю что поменялось

Артефакты пропали, изображение чистое. Видеодрайвер установился.

Тестирую под нагрузкой.

Всё в полном порядке. Тесты под нагрузкой прошли успешно. Осталось согласовать восстановление отключенной фазы

EVGA GTX 980Ti. Видеокарта, достойная уважения

Видеокарта EVGA 980Ti попала ко мне с жалобой на то что ПК с ней не включается. Компьютер выключился во время игры и завоняло дымом, после чего включаться перестал, хотя без видеокарты всё работает.

C DRMos’ом FDMF6820A явно что-то не так. Вокруг видны следы прогара и припой

Не без труда снимаю микросхему. Она частично приварилась к полигону на плате.

Но в целом удалось сохранить все контактные площадки целыми. Чищу их от остатков заводского бессвинцового припоя.

Залуживаю посадочное место и запаиваю новую микросхему DRMos FDMF6820A

Кроме того на плате видеокарты пострадал токовый шунт по 12В линии. Он цел по замерам, но явно подгорел из-за случившегося короткого замыкания. Так же меняю его на новый.

После всех манипуляций снова проверяю сопротивление на 12В линии.

Все питания есть, карта дала картинку. Драйвер успешно установился.

Восстановленная фаза работает

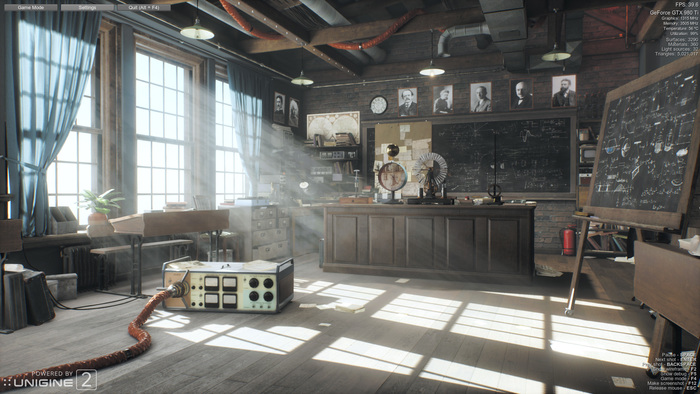

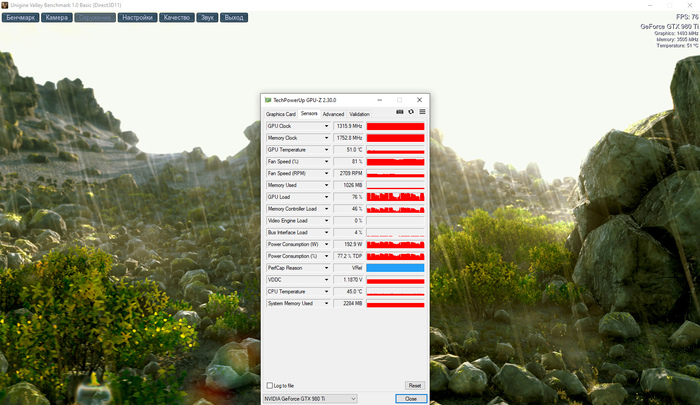

Теперь собираю видеокарту и тестирую её под нагрузкой:

Видеокарта MSI GTX 970 Gaming. Методика диагностики и ремонт типовой неисправности

Видеокарта MSI GTX 970 Gaming 4G, с проблемой «ПК с ней не включается».
Карта попала ко мне в идеальном состоянии. Не грета, не паяна.
Но с коротким замыканием по линии 12В

Предполагаю что пробито верхнее плечо составного мосфета. Затвор G1 (напротив точки).

Замеряю сопротивление на G1 по всем фазам. (Норма в районе 10кОм)

На второй фазе сопротивление на затворе G1 всего около 20 Ом. Это очень мало.

Снимаю составной мосфет и убеждаюсь что короткое замыкание по линии 12В исчезло

Ставлю новый SM7320

Убеждаюсь что короткого замыкания нет и пробую подключать карту к лабораторному блоку питания

Потребление карты нормальное. Восстановленная фаза питания видеопроцессора и все остальные фазы исправно работают

Теперь можно подключать карту к тестовому стенду и проверять запуск

Видеокарта работает, драйвер устанавливается, под нагрузкой ведёт себя стабильно

Проблема с этими составными ключами довольно характерна для видеокарт от MSI. Быстросрабатывающих предохранителей на карте нет. Поэтому вся надежда только на защиту от КЗ блока питания.

Владельцу уже кто-то посоветовал менять видеочип и ко мне он обратился как раз по этому вопросу. Но как зачастую и случается, проблема оказалась совсем не там, где гадали «специалисты-экстрасенсы». Конечно же, на такой незначительный момент как полное отсутствие запуска ПК при подключенной видеокарте опытные «мастера» внимания не обращают и смело ставят диагнозы удалённо без всяких замеров и диагностики.

Грамотная диагностика убережет технику от последствий неквалифицированного вмешательства, а владельца от лишних расходов на ремонт после безуспешных ковыряний дилетантов.

Источник
