Все эти картриджи аналогичны между собой и их детали взаимозаменяемы. Отличаются они только лишь направляющими на боковых крышках. По этому мы решили выложить одну инструкцию для всех перечисленных выше картриджей.
Данный вид картриджей следует заправлять тонером предназначенным для этой модели HP1005/1505 в количестве
Внимание: Если Вы вдруг сломаете свой картридж или принтер, то в этом случае виновного определить не сложно. Данная инструкция по заправке картриджа размещена исключительно в ознакомительных целях.
Возьмите картридж ручкой к себе. Справа будет как раз сторона которая показана ка изображении. Открутите указанный винтик.
Аккуратно снимите боковинку. Ничего при этом не отломите и не потеряйте пружинку.
Теперь нужно располовинить картридж. Берите его обеими руками и потяните одну половинку на себя, другую от себя.
Всё. Картридж располовинили. Вот так он выглядит.
Аккуратно вынимаем фотобарабан. Пальцами его лучше лишний раз не лапать. Фотовал боиться солнечного света, по-этому на солнышке его лучше тоже не светить.
Далее нам нужно извлечь вал заряда (коротрон). Аккуратно его достаём. Его лучше тоже пальчиками не трогать. (Если конечно вы не в перчатках)
Далее нам нужно добраться до отработанного тонера. Для этого откручиваем два винтика и аккуратно извлекаем ракель.
А вот и использованный тонер. Вытряхиваем его и вычищаем начисто бункер. Если есть тонерный пылесос, то высасываем всё им.
Ставим обратно ракель и прикручиваем на два винтика.
Ставим на место вал заряда и смазываем токопроводящей смазкой бушинг, который является контактом.
Заодно и не забываем смазать контакт фотовала.
И аккуратно ставим барабан на место. Теперь эту половинку картриджа можно отложить. С ней все работы выполнены.
Берем вторую половину картриджа. Откручиваем два винта со стороны шестерёнок.
И вынимаем шестеренки. Не забываем их местоположение.
Вот так выглядит картридж со снятыми шестеренками.
Теперь откручиваем единственный винтик с противоположной стороны.
После того как сняли боковинку освободится магнитный вал. извлекаем его. Тут надо быть аккуратнее да бы не просыпать остатки тонера.
Очищаем магнитный вал от тонерных остатков. И не потеряйте вот эти штуки, которые изображены выше.
Откручиваем дозирующее лезвие. Вытряхиваем всё из бункера. Вычищаем его по максимуму. И не забывайте почистить дозирующее лезвие изопропилом. На худой конец спиртом.
Ну и засыпаем тонер в очищенный картридж. На совесть!
После того, как засыпали тонер нужно собрать картридж в обратном порядке.
Прикручиваем на место левую «щеку»
Ставим на место магнитный вал. Тут нужно попасть сердечником магнитного вала в паз левой крышки. Он полезет туда только в единственном положении.
Ставим на место шестерёнки. Если забыли как они располагаются, то вам поможет изображение выше.
Прикручиваем на место крышку. На этом этапе целесообразно потрясти эту половину картриджа. Покрутить магнитный вал за шестеренку в положении «от себя». Тонер должен лежать ровным слоем. Без полосок. И нигде не просыпаться.
Берем обе половинки картриджа и соединяем их в единое целое. Для этого сначала попадаем креплением в одно отверстие.

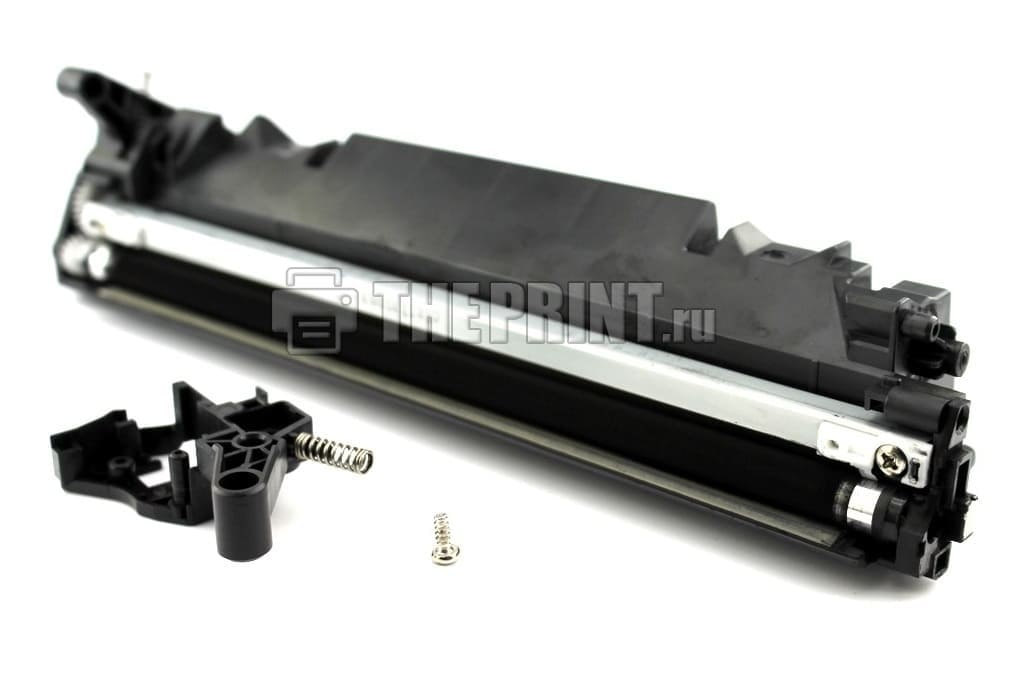

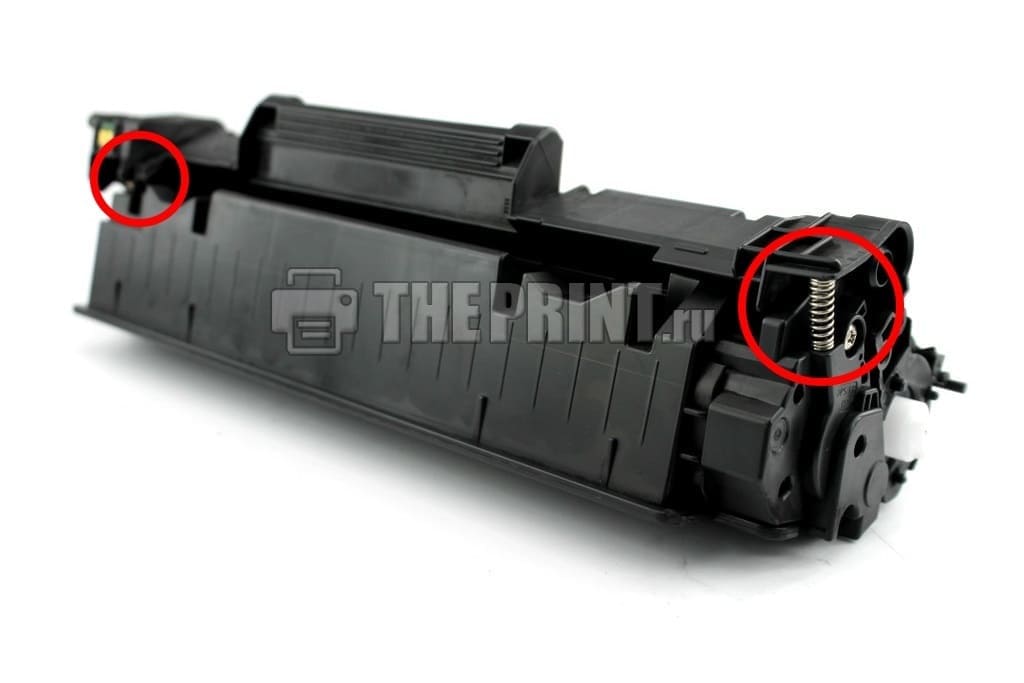

Пружинки нужно выровнять. Их по одной с каждой стороны картриджа. Сначала выравниваем одну.
Берем последнюю оставшуюся деталь картриджа. Устанавливаем пружинку вот в таком положении.
Ставим крышку на место, придерживая пружинку пальцем в разогнутом состоянии.

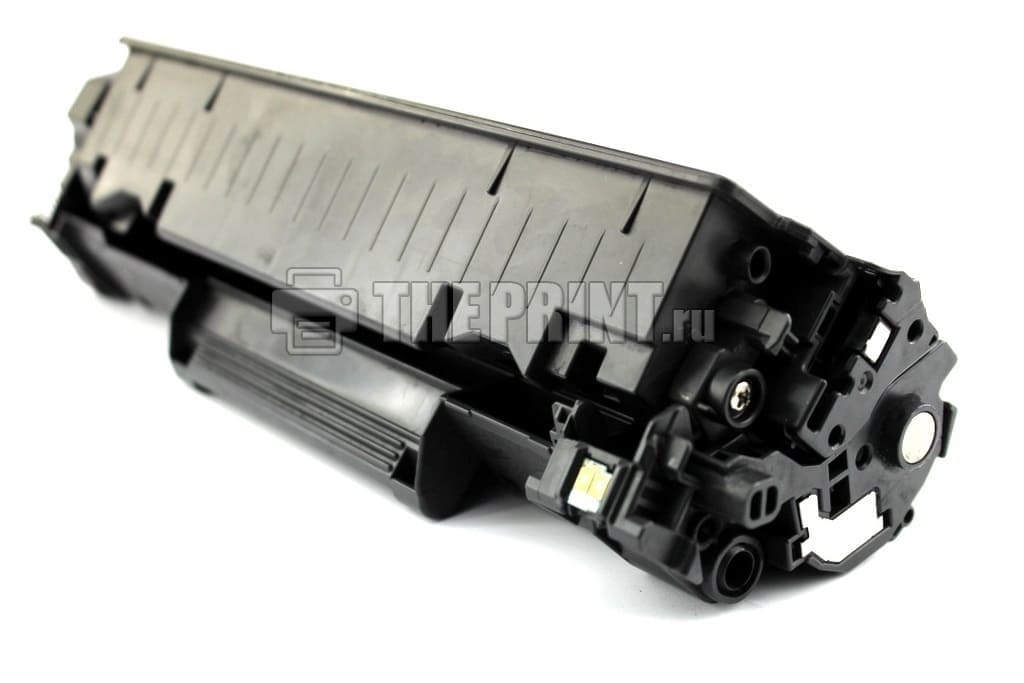

Отпускаем пружинку таким образом чтоб она фиксировала положение шторки. Как на изображении.
Прикручиваем последний винтик.
Завершающий момент: замена чипа на новый. В принципе чип можно и не менять, но тогда вам придётся смириться с постоянным сообщением принтера о замене картриджа.
Ну и вставляем картридж в принтер и печатаем что-нибудь для проверки. Смотрим на распечатку и радуемся
Картридж Canon C-728 является распространенным в России.
В этой статье мы покажем инструкцию по заправке картриджа Canon C-728 своими руками. Разобрать, вычистить и засыпать тонер не сложно, заправить картридж Canon C-728 можно даже в домашних условиях за 10-15 минут.
1. Для начала Вам надо открутить болт и снять боковую крышку, рисунок 2, 3.
2. Сдвигаем в сторону половину с бункером с отработанным тонером и располовиниванем картридж, рисунок 4, 5.
3. Следующим этапом что бы вычистить отработанный тонер картриджа надо снять фотобарабан, ролик заряда и ракель. Для этого приподымаем фотовал и прокручивая тянем его в сторону, ролик заряда снимаем с фиксаторов, ракель вынимается открутив 2 болта, рисунок 6, 7. Вычищаем весь отработанный тонер.
4. Собираем бункер отработки в обратном порядке, устанавливаем ракель на место прикрутив его двумя болтами (резиновую часть ракеля желательно не очищать, это делается для того что бы не было закусов и дальнейшего выхода из строя ракеля), очищаем коротрон и барабан сухой тряпкой устанавливаем на место, рисунок 8.
5. Приступаем к разборке и очистки бункера для тонера, для начала откручиваем болт сбоку и снимаем боковую крышку, рисунок 9, 10.
6. Снимаем оболочку магнитного вала с магнитным стержнем вместе с токопроводящей пластмассовой деталью картриджа, оболочку магнитного вала очищаем сухой тряпкой (мы не разбираем и не снимаем стержень и токопроводящую деталь), рисунок 11.
7. Начинаем вычищать от старого тонера бункер, что бы лучше вычистить, нужно прокручивать шестеренку, которая приводит в действие мешалку тонера внутри бункера, для очистки мы использовали сервисный пылесос, рисунок 12.
8. Далее нужно засыпать тонер в картридж прокручивая шестеренку, тем самым приводя в действие механизм перемешивания тонера, это нужно для того что бы максимально засыпать тонер, рисунок 13.
9. Устанавливаем магнитный вал на место и прокручиваем его (обратите внимание что бы были на месте шестеренка и два бушинга), слой тонера на магнитном валу должен быть ровный, без пробелов и бугров, рисунок 14.
10. Устанавливаем на место боковую крышку и прикручиваем болт, рисунок 15.
11. Собираем картридж, для этого две части нужно совместить и сдвинуть их друг на друга, рисунок 16, 17, 18.
12. Обратите внимание, что бы две пружинки были не согнуты и упирались в корпус картриджа, рисунок 19.
13. Перед тем что бы установить боковую крышку, фиксирующую барабан, нужно взвести пружинку, рисунок 24.
14. Устанавливаем боковую крышку на место и пружинку отпускаем, один край пружинки должен упираться в шторку фотобарабана картриджа, рисунок 22, 23.
15. Заправка закончена, можете вставлять картридж в принтер и печатать. На первых 5 листах возможна печатать с дефектами, но они должны уйти. По итогу печать должна быть четкая, без точек и полос.
Картридж Canon 728 является одним из самых популярных на сегодняшний день,
так как он обладает отличными техническими характеристиками, при этом стоит относительно недорого. Однако для еще большей экономии работоспособность этого расходного материала по окончанию ресурса можно вновь восстановить. Тем не менее, процесс заправки изделия не самый простой, и важно тщательно соблюдать все его пункты, чтобы в итоге получить печатающий аксессуар наивысшего качества. Собственно, как это правильно сделать, Вы узнаете в данной статье.
Подробная инструкция по заправке Canon 728
Если Вы впервые сталкиваетесь с данной работой, то помните: процесс заправки этого картриджа довольно грязный. Поэтому рекомендуем надежно оградить рабочее место, надеть ненужную одежду, защитную маску, перчатки и только тогда приступать к выполнению указанного задания. Сделать нужно следующее:
Пункт №1: Подготовка к разборке картриджа Canon 728
Возьмите крестообразную отвертку. Найдите на боковинах винты и выкрутите их. Рекомендуем не разбрасывать винты, а положить их так, чтобы не потерять.
Пункт №2: Сдерживающая пружинка корпуса картриджа Canon 728
После того, как выкрутили винтики, аккуратно снимите боковую панель и установите на ней сдерживающую пружинку на свое место.
Внимание: Если Вам ранее не доводилось заниматься разборкой картриджей, то укладывайте все элементы расходника в порядке их снятия. Это необходимо для того, чтобы у Вас во время сборки не возникли проблемы с последовательностью, тех или иных частей картриджа.
Пункт №3: Межкорпусные пружинки картриджа Canon 728
Между корпусами фотобарабана и контейнера с тонером по краям Вы увидите две пружины. Вытащите их плоскогубцами только так, чтобы они не «выстрелили».
Пункт №4: Разборка картриджа Canon 728
Плавными движениями разъедините картридж на две части.
Пункт №5: Фотобарабан для картриджа Canon 728
Возьмите ту часть, где установлен фотобарабан. Очень аккуратно вытащите его из установочного гнезда и проверьте на износ. Если фотобарабан не пригоден к использованию, его нужно будет заменить. Если с ним все хорошо, то протрите и отложите в сторону.
Пункт №6: Вал переноса заряда картриджа Canon 728
Вслед за фотобарабаном вытащите зарядный вал и протрите его специальной салфеткой.
Пункт №7: Дозирующее лезвие картриджа Canon 728
Далее вы увидите чистящее лезвие. Чтобы его снять, необходимо выкрутить два винта, расположенных по краям данной детали. Демонтировав, ее также протрите безворсовой тряпочкой.
Пункт №8: Уборка отработки с деталей картриджа Canon 728
Возьмите специальный тонерный пылесос (к примеру, есть хорошая модель 3М) и почистите им хранилище для отработанного красящего вещества и уплотнительные подложки.
Пункт №9: Сборка отсека с фотобарабаном
Чтобы не захламлять рабочее пространство, лучше будет собрать часть картриджа с фотобарабаном в единое целое и отложить его. Для этого следуйте в обратном порядке по пунктам 7, 6 и 5.
Пункт №10: Бункер с тонером картриджа Canon 728
Теперь возьмите вторую часть расходника с контейнером для красящего вещества. С противоположной стороны (смотри П. №1), Вы увидите еще одну боковую крышку, которую необходимо снять, предварительно выкрутив необходимый винт.
Пункт №11: Чистка магнитного вала, дозатора и бункера для тонера
Далее почти все так же, как и в первой части. Нужно вынуть и почистить магнитный вал с подшипниками и дозирующее лезвие. Последнее удерживается двумя винтами, поэтому их следует выкрутить.
Пункт №12: Заполнение бункера новым тонером
Перед тем, как приступить к заправке, немного потрясите картридж, чтобы тонер в нем смог равномерно расположится. После пополните запас красящего вещества, около 80-90 грамм, протрите и можете приступать к сборке расходного материала.
Придерживаясь всех этих пунктов, Вы гарантированно сможете добиться успеха в заправке картриджа Canon 728. Кроме того, этот расходник и картридж Canon 725 очень схожи между собой, поэтому заправляются абсолютно одинаково.
Видеоинструкция заправки картриджей Canon 712, 725, 726, 728 и HP 35A, 36A, 78A, 85A
Инструкция по заправке картриджей 712, 725, 726, 728 для лазерных принтеров Canon приведена ниже.
Дальше пойдет нарезка этого видео.
Разборка

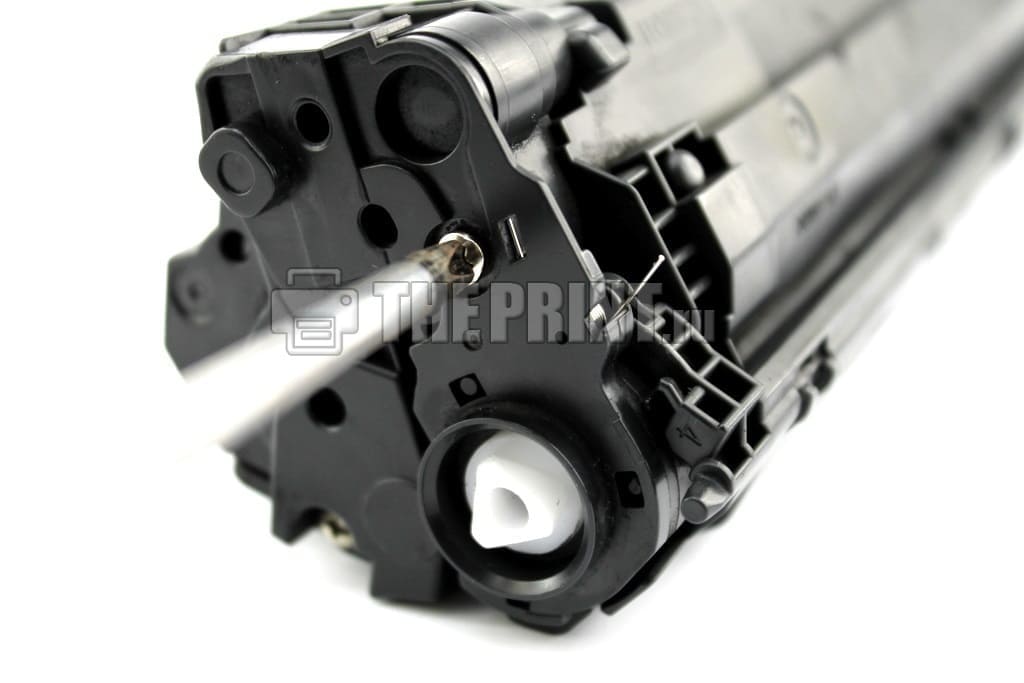

Откручиваем винт на боковой крышке.

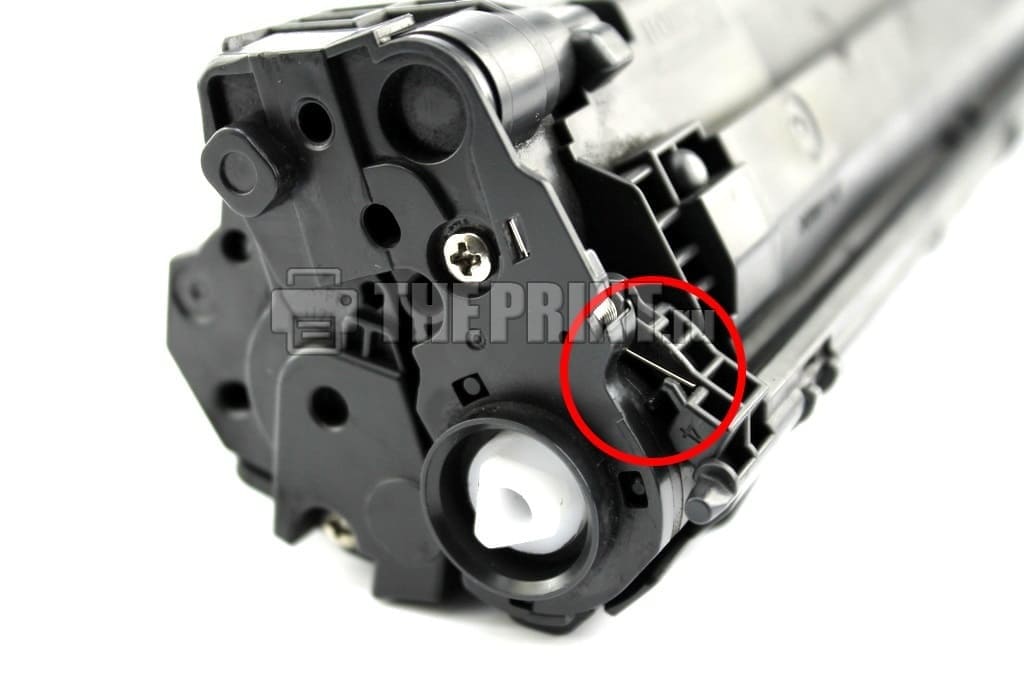

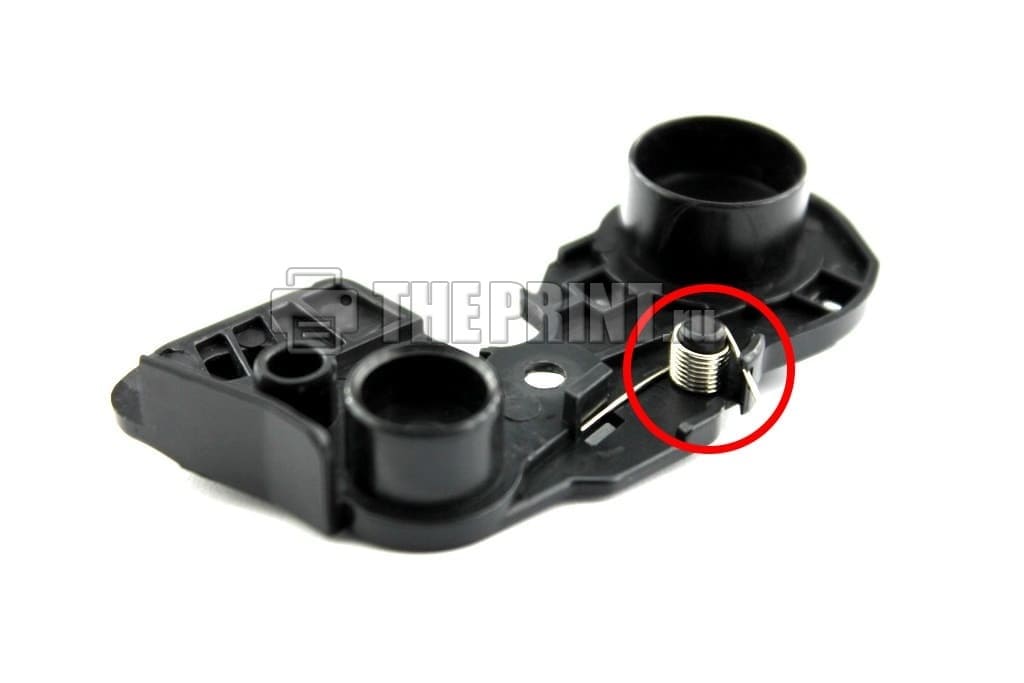

Снимаем боковую крышку и заводим пружинку в положение показанное на рисунке ниже.

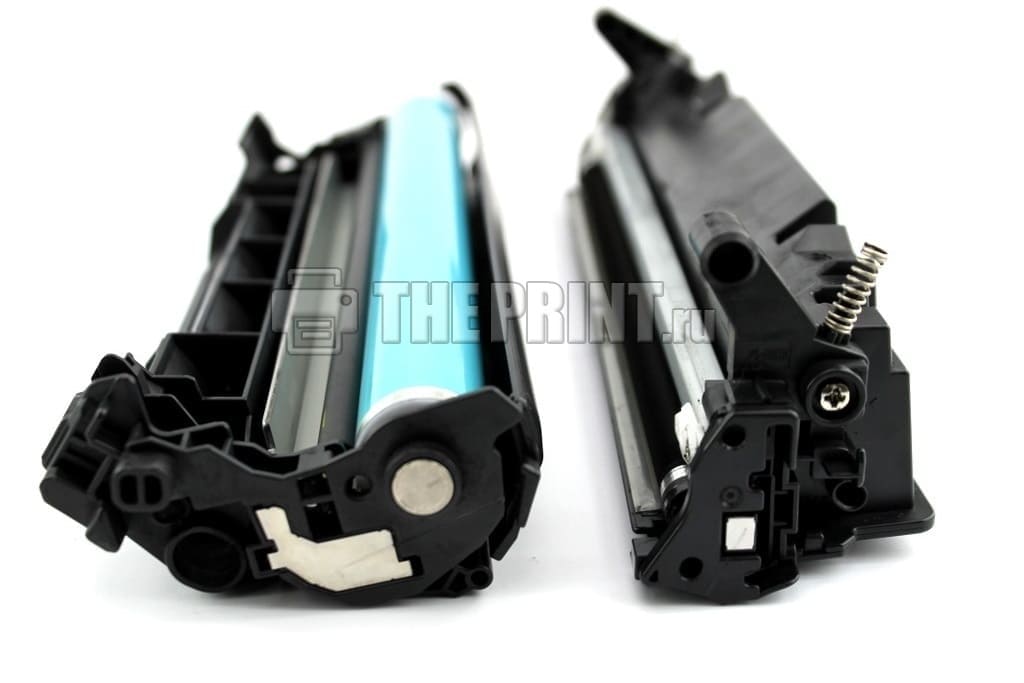

Сдвигаем части картриджа вдоль и разбираем его.
Чистим часть картриджа с отработанным тонером
Берем половину картриджа с бункером отработки. Приподнимаем правую часть фотобарабана аккуратно прокручивая ее вокруг своей оси. Снимаем фотобарабан.
Сукой тряпочкой или салфеткой чистим фотобарабан.
Чтобы при запуске не было поломок можно нанести чуть талька или тонера на фотобарабан.
Снимаем вал заряда.
Тряпочкой с моющим средством аккуратно чистим его.

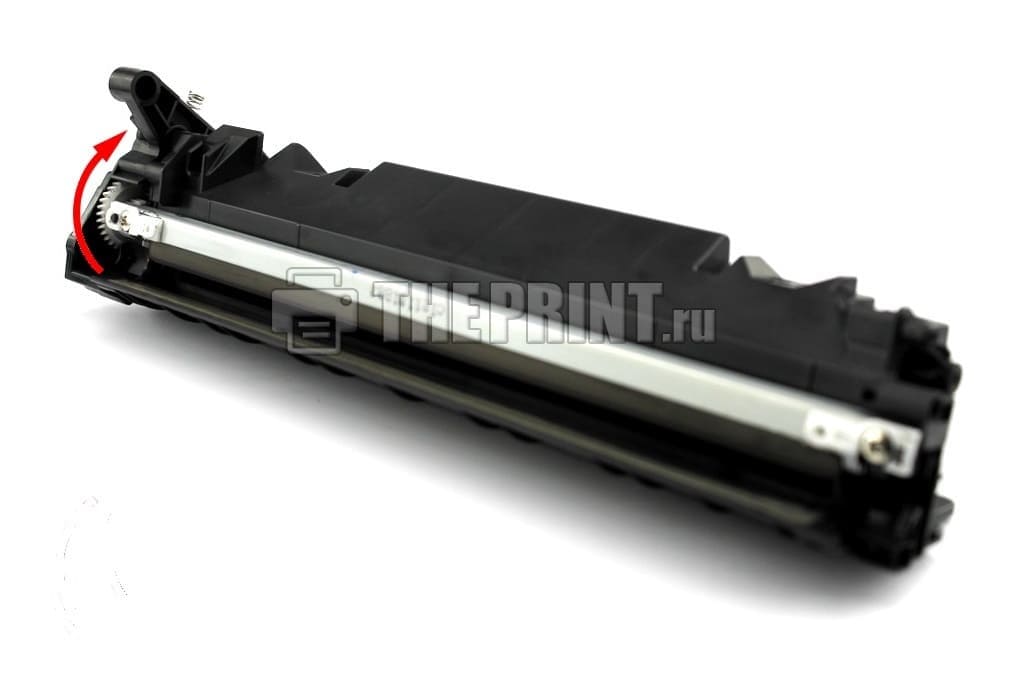

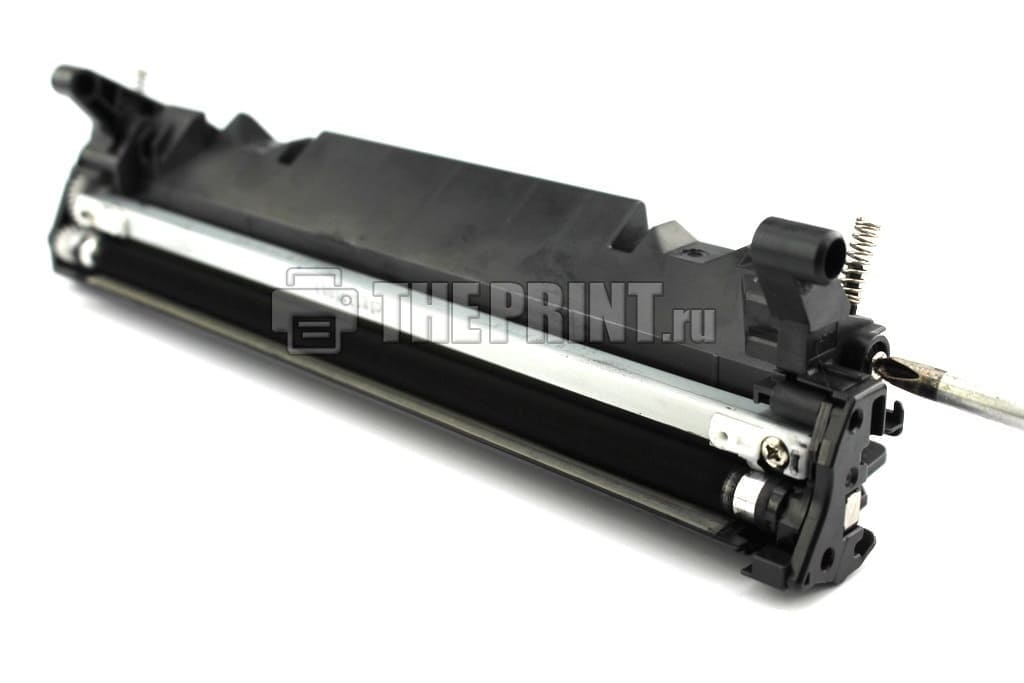

Откручиваем винты, крепящие ракель. Справа.
И чистим его тряпочкой или салфеткой с моющим средством. Потом, протираем насухо.

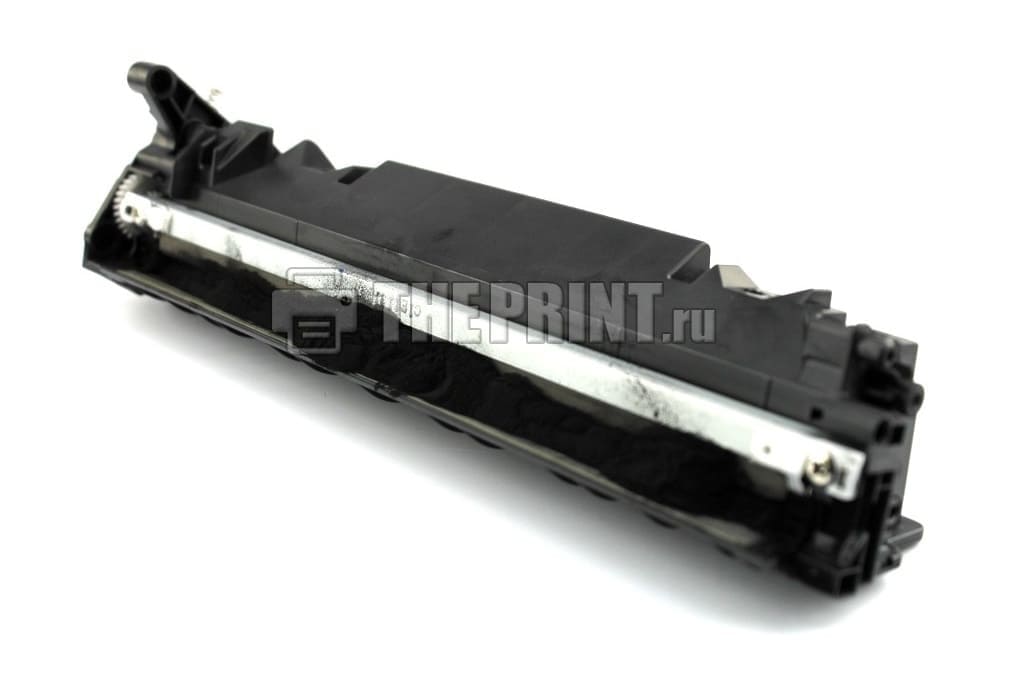

Пылесосим бункер с отработанным тонером.
Спиртом протираем штифт фотобарабана и места, где последний трется об корпус. Таким же образом поступаем с местами соединения вала заряда.
Устанавливаем дозирующее лезвие и крепим его винтами.
Устанавливаем ролик заряда.
Смазываем трущиеся места токопроводящей смазкой.
Разборка части с тонером
Откручиваем винт на боковой крышке.
Снимаем две боковые крышки, с одной стороны.
Снимаем втулку (бушинг) на магнитном валу и вынимаем сам вал.
Снимаем втулку и шетеренку, с другой стороны.
Откручивает винты, которые крепят дозирующее лезвие.
Снимаем пластиковые крепления по бокам лезвия, а затем снимаем само лезвие с помощью прямой отвертки.
Пылесосим бункер с тонером.
Сухой тряпочкой или салфеткой чистим дозирующее лезвие.
Чистим магнитный вал.
Ушными палочками, смоченными в спирте, чистим посадочные места под втулки магнитного вала.
Часть картриджа в разборе.
Заправка
Чем заправлять картриджи 728, 726, 725, 712 и сколько нужно порошка:
Сборка
Устанавливаем дозирующее лезвие и пластиковые накладки. Крепим все это винтами.
Устанавливаем втулки на магнитный вал, шетеренку и крепление. Устанавливаем эту конструкцию в корпус.
Устанавливаем боковую крышку.
Прокручиваем магнитный вал до появления равномерного слоя тонера.

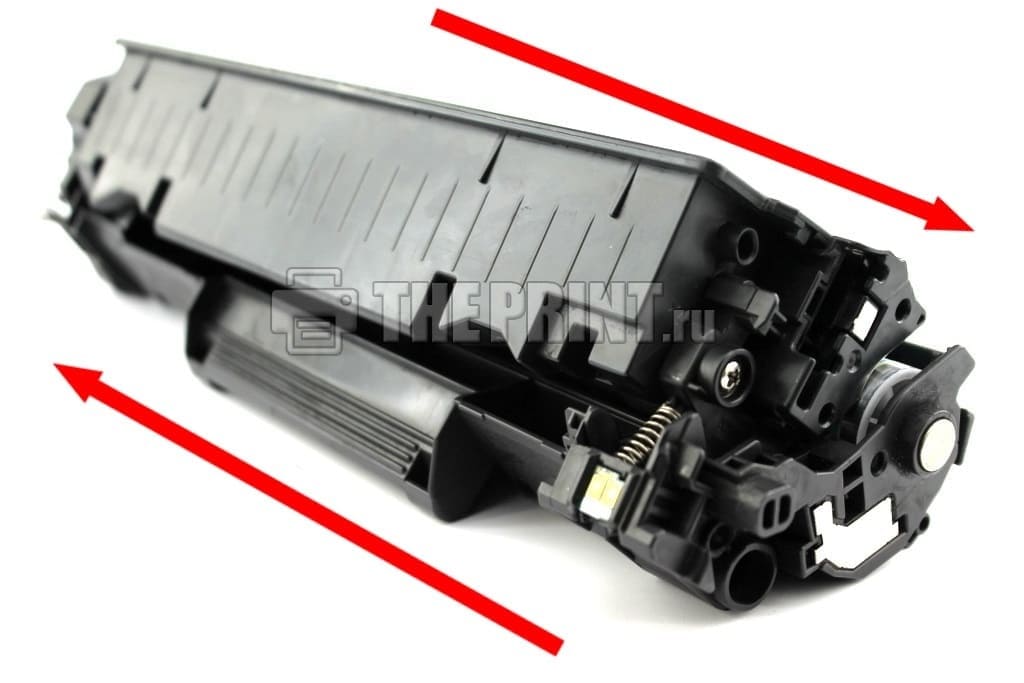

Соединяем две половики картриджа.
Выравниваем пружинки с обеих сторон.
Устанавливаем боковую крышку и задаем правильное положение пружинки.
Фиксируем крышку винтом.
Картридж заправлен и готов к работе.
Видео с инструкцией по заправке картриджа Canon 703 смотрите ниже.
Печатайте с удовольствием.
