Чем заряжать аккумуляторы 21700

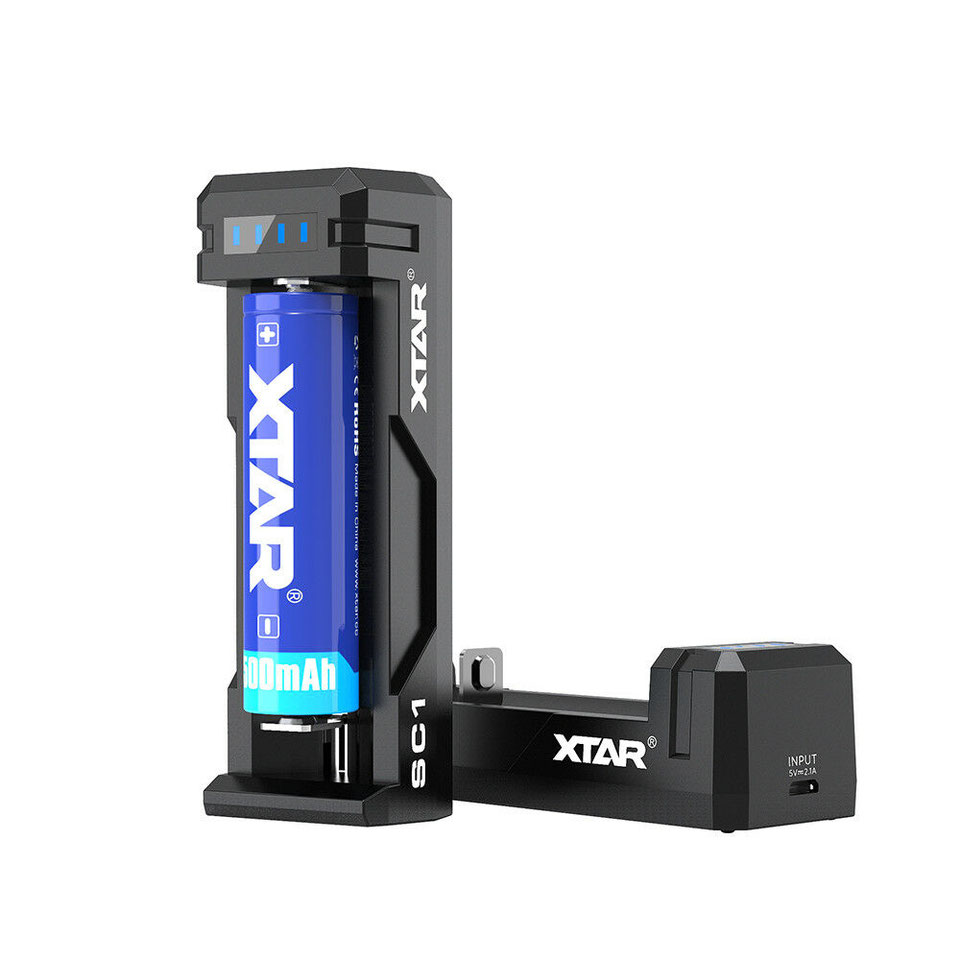

Обзор Xtar SC1: быстрая и компактная зарядка на 2 А для аккумуляторов формата 21700

21700 аккумуляторы стремительно набирают популярность. В фактически тех же размерах что и 18650 они предлагают существенно большую емкость. Вопрос в том, что далеко не все зарядные устройства способны вместить в себя эти аккумуляторы. 3-4 миллиметра разницы в длине оказываются той самой соломинкой, что ломает спину верблюда.

И вот решил сделать быстрый обзор этой модели.

Содержание

Упаковка и внешний вид

Зарядка упакована в простенький блистер. Дизайн, тем не менее, вполне приятный. Видно что это брендовая вещь.

В остальном, пластик хороший. Не проминается, без зазоров и люфтов. Все аккуратно. Не буду рассусоливаться, по фотографиям и так видно что там где.

Основная фишка Lii-100 — поддержка не только Li-Ion, но и других основных химий, типа Ni-MH, Ni-CD и переключение тока зарядки 0.5\1А. Ну и работа в режиме павербанка тоже кому-то может пригодится.

А вот основная фишка Xtar SC1 — быстрая зарядка и возможность вместить даже очень длинный 21700. Из тех, что защищённые, с выступающим контактом. И Lii-100 такой возможности не имеет. По какой-то причине производитель обновил Lii-202 и эта зарядка вмещает 21700… но лишь самые базовые, плоскоголовые и без платы защиты. Те же, в общем-то, что и выпускаются литокалой. Почему они пожертвовали лишней парой миллиметров длины?

А вот Xtar не стали экономить и их зарядки принимают 21700 аккумуляторы любой длины. В случае с Olight 21700 button top protected даже осталось пара миллиметров запаса. Тут, кстати, тоже непонятно. Если литокала может продавать универсальную по всеядности зарядку за 5-6 баксов, что мешает это делать Xtar? Почему их младшие зарядки заряжают лишь Li-Ion?

Индикатор простейший, 4х сегментный.

Собственно, на этом все.

Осталось посмотреть лишь на ток зарядки. В качестве подопытного выступает та же самая 4000mah liitokala

Обещанных 2А я не увидел, но было достаточно близко чтобы этим пренебречь. Сначала аккумулятор заряжался малым током, потом 1.75-1.8v, потом ток постепенно падал. Короче, нормальный алгоритм зарядки.

Общие впечатления

Хорошая бюджетная зарядка для 21700 аккумуляторов. Есть и дешевле, но без того что предлагает Xtar SC1.

А именно: возможность вместить самые длинные 21700 аккумуляторы и высокий (почти) 2А зарядный ток.

До кучи заявлена возможность оживлять глубоко разряженные аккумуляторы. У меня нет ни желания, ни возможности уронить 21700 аккумулятор ниже где-то 2.7-29в, так что эту часть функционала оставлю открытой.

Хотя, по опыту, поднимал где-то с 1.3-1.5в, точно не помню, 18650 аккумулятор с помощью xtar MC1. Не думаю что Xtar SC1 будет хуже в этом плане.

Если вам нужна зарядка чтобы быстро заряжать Li-Ion: 18650, 21700, 26650 аккумулятор — Xtar SC1 как раз то что вам надо.

Где купить

купить Xtar SC1 на Aliexpress Banggood

Источник

Выбираем зарядное устройство для аккумуляторов 18650/26650/21700/18350 и т.д.

Любой самодельщик, или человек, у которого в быту используются аккумуляторы 18650 и им подобные, сталкивается с проблемой их зарядки, калибровки, раскачки или балансировки. Вопрос выбора качественной зарядки для аккмуляторов на самом деле не такой уж и явный.
Я для себя вроде как на данный вопрос ответил, но при этом у меня в быту всё равно есть три основных зарядки, которыми я пользуюсь регулярно. А уж сколько зарядок за последние лет 5 я перебробовал, уже и не счесть, десятка трип примерно разных. Как ни крути, идеальных зарядок не существует, все они либо ограничены в функционале, либо ограничены в характеристиках, либо стоят как крыло от самолёта.
Я лично пользуюсь тремя зарядными устройствами:

Liitokala Lii500 – зарядка для балансировки, измерения ёмкости.

XTAR VC8 – когда надо быстро зарядить сразу много аккумов, и когда нужно заряжаться вдали от розетки.

XTAR PB2S – когда надо быстро зарядить два аккумулятора и при необходимости от них же потом зарядить другие гаджеты.

Именно эти три зарядных устройства у меня прижились и несколько лет являются моими помощниками. Естественно, они тоже не идеальные, но они больше всего подходят под конкретно мои потребности.

Ну а ниже я покажу какие еще бывают зарядные устройства, и возможно данный список поможет вам сделать свой выбор.

Liitokala Lii500

Liitokala Lii500 это зарядное устройство которое смело можно называть народным. Пару лет назад за свою цену оно считалось эталоном и только ленивый не купил себе это зарядное устройство. За условные 20-25$ мы получаем следующие характеристики:

Liitokala Lii-PD4

Liitokala Lii-PD4 это зарядное устройство которое пришло на замену Lii500. По функционалу устройства очень схожи, а по цене PD4 даже дешевле. У зарядного заявлены следующие характеристики:

XTAR VC8

XTAR VC8 это можно сказать монстр-зарядка. Огромная доска, в которой помещается сразу 8 штук аккумуляторов. Заряжает качественно, быстро и сразу оптом. Я обычно этой зарядкой пользуюсь, когда мне нужно быстро зарядить все свои аккумы в фонарики перед поездкой на рыбалку с ночевкой.
К минусам могу отнести цену. Это не самое дешевое зарядное устройство.
У зарядного устройства заявлены следующие характеристики:

XTAR PB2S

XTAR PB2S это по сути устройство два в одном: это и зарядное устройство на два аккумулятора, и повербанк с поддержкой протоколов PD и QC. У меня эта зарядка используется очень активно. Через нее можно очень быстро зарядить пару аккумов, и от нее же можно достаточно быстро зарядить телефон или рацию. А еще эта зарядка достаточно компактная, и не занимает много места в рюкзаке, что делает ее очень неплохим повербанком.

У зарядного устройства заявлены следующие характеристики:

Vapcell S4 plus

Vapcell S4 plus это довольно интересная по своим характеристикам зарядка, за достаточно адекватную цену. В сети есть много обзоров на это зарядное устройство, и почти во всех выводы говорят о том, что зарядное действительно отличное.
Из ключевых особенностей могу отметить следующие:

Nitecore Intellicharger I8

Nitecore Intellicharger I8 это еще одна монструозная зарядка аж на 8 слотов. Подойдет тем, у кого есть большой парк техники, работающей от аккумов, и который надо оперативно заряжать. Зарядка имеет неплохие характеристики, но несколько завышенную цену. Ну и однозначно она подойдет не всем.

NITECORE UM4

NITECORE UM4 это еще одна достаточно популярная модель зарядного устройства от достаточно именитого бренда. В ней есть всё необходимое для обычного пользователя:

Поддерживаемые элементы питания:

Ну и подводя итоги могу сказать, что любая из вышеперечисленных зарядок спокойно покрывает необходимый минимум функционала. Конечно, они отличаются между собой наличием различных режимов, токами, формой, количеством слотов и вариантами источников питания. Но, например тому, у кого вообще нет зарядки, любая из них подойдет как стартовая. А еще в отличии от более дешевых нонейм зарядок, все эти устройства отличаются хорошим качеством. Все эти зарядки я лично проверял и тестировал. Поэтому говорю о том, что знаю. И именно эти модели я в целом хочу выделить как самые интересные, среди обилия зарядных устройств.

А вот если вас интересуют аккумуляторы, то советую ознакомиться со следующей статьей:

Источник

Чем заряжать 21700 аккумуляторы. 5 проверенных зарядок на любой бюджет

21 сентября стартует крупная распрдажа на Алиэкспресс «Охота на тренды» (тут я рассказываю о всех способах сэкономить на этой распродаже). И если у вас есть 21700 аккумуляторы, то есть вариант сэкономить на покупке зарядок для них.

Важное уточнение: все зарядки, которые подходят для 21700 аккумулятора, будут заряжать и 18650. Но не наоборот.

важные связанные тексты:

Li-Ion 21700 аккумуляторы символически больше привычных 18650, но при этом имеют существенно большую емкость. Самые простые 21700 аккумуляторы (т.е. плоскоголовые и без платы защиты) можно заряжать и в обычных зарядках для 18650. А вот любой из этих двух элементов, которые я указал выше в скобках, увеличивают длину аккумулятора настолько, что его зарядка требует покупки нового зарядного устройства для 21700 аккумулятора.

Так как в своих обзорах я исключительно часто сталкиваюсь с разными типоразмерами аккумуляторов, то и зарядок через мои руки прошло тоже немало и если вы хотите купить зарядку дла 21700 Li-Ion аккумулятора, то я посоветую вам несколько приличных моделей на все бюджеты.

В подборке ниже я буду часто упоминать 21700 аккумуляторы от Nitecore, вот для наглядности фото, которое дает представление об их габаритах.

21700 аккумуляторы Liitokala

Самый бюджетные 21700 аккумуляторы. Несмотря на свою доступную цену они замечательно проявят себя во всех фонарях, исключая, разве что, какие-то сверхтребовательные по токоотдаче. Хотя и тут спорно, в моем обзоре карманного прожектора Lumintop X9l 5000mah аккумулятор проявил себя ничуть не хуже чем дорогущий высокотоковый 21700 Xtar c заявленными 45А токоотдачи.

5000mah вы не увидите, но 4800 честно сливаются. Разумеется, токоотдача у 4000mah аккумулятора Лиитокала выше чем у более емкой версии.

Voxlink

Самая дешевая зарядка 21700 аккумуляторов. Пластик тонкий, ток заряда всего 0.6А, так что ставить на заряд имеет смысл на ночь.

Впрочем, со своим дело справляется.

Зарядки Xtar

upd официальный магазин xtar дает ссылку 2\10$ по промокоду 115. он применится не автоматом, продавец поправит цену вручную.

SC1 — cамый, на мой взгляд, оптимальный вариант. За вполне гуманную цену вы получаете зарядку с 2А зарядным током, которая позволит максимально быстро зарядить 21700 аккумулятор. А уж менее емкий 18650 Li-Ion аккумулятор будет заряжаться и того быстрее. Зарядный ток тут будет лишь немногим больше рекомендуемых 0.5, так что можно не парится и смело заряжать. Разумеется, подойдет и для 26650 аккумуляторов.

Лично я всегда рекомендую зарядки Xtar именно для быстрой зарядки емких аккумуляторов. Качество хорошее, бренд исключительно известный.

Xtar X2 по ссылке на мой обзор вмещает и супер-длинные 21700 аккумуляторы от Nitecore, чем не может похвастаться ни одна другая известная мне зарядка (точнее зарядки других брендов, кроме Xtar и, разумеется, Nitecore)

Nitecore UI1 \ Ui2

Лично я считаю малооправданным покупку найткоровских зарядок. Не потому что они заряжают плохо, с этим-то никаких проблем нет (за исключением того что старые модели кипятили большим током мелкоразмерные никелевые аккумуляторы). Причина простая — все то, что делают зарядки nitecore, делают за меньшую цену и другие зарядки. И, зачастую, за ту же цену делают намного больше.

Но вот есть у UM серии один большой плюс — они, по крайней мере, в современных версиях вмещают 21700 любой длины, вплоть до сверхдлинных найткоровских аккуммуляторов. А уж, поверьте, они очень длинные. Если у вас нет целей заряжать именно эти вот найткоровские аккумуляторы, то покупка будет просто переплатой за бренд.

Nitecore LC10

Зарядка представляет собой два намагниченных контакта, в силу чего может заряждать фактически любой цилиндрический Li-ion, включая гигантские 32900. Найткоровская модель имеет функциональный довесок в виде занятной светящейся «бульбы и режима павербанка

В обзоре есть ссылки на схожие по конструктиву модели, в том числе и существенно более дешевые.

Liitokala Lii 500s

По сути, это продвинутая версия широкоизвестной пятисотки, которая НЕ заряжает 21700. Сенсорный дисплей и большая вместимость. Но те же зашищённые 21700 аккумуляторы уже не влезут, заряжать можно лишь плоскоголовые.

Зато вы можете сделать тест емкости и узнать о состоянии свего аккумулятора, есть режим разрядки, поддержка никелевых аккумуляторов. Все предыдущие зарядки заряжают лишь литий.

У меня есть Liitokala lii500s и я весьма доволен этой зарядкой. Если вы планируете пользоваться обычными литокаловскими аккумуляторами без платы защиты и «пипки», то вполне рекомендую.

UPD. 200я литокала вмещает в себя простые незащищённые 21700. 100я — нет. Купить Liitokala 202 можно в том же магазине по ссылке на 500s.

Вот, собственно и все.

Надеюсь что подборка помогла с выбором какую зарядку купить для 21700 аккумулятора.

Приглашаю вас подписаться на мои:

Канал с обзорами на UTUBE

Группа в VK, где я до публикации обзоров я выкладывают анонсом какие-то материалы из них, публикую промокоды и купоны на какие-то интересные фонарики + рассказываю о выходе новых моделей.

Канал в telegram с самыми свежими скидками и промокодами!

Источник

Аккумулятор Li Ion 21700 3,7 v

Литиевые аккумуляторы цилиндрической формы идеально подходят для изготовления сборных батарей, которые можно использовать, в том числе, в качестве источника тока для электрокаров. Практически каждый год выпускаются новые АКБ, которые обладают возможностью накопления большего количества энергии.

Увеличение емкости сопровождается неизбежным повышением и габаритных размеров таких изделий. Сегодня можно найти в продаже цилиндрические аккумуляторы, которые в полтора раза превышают изделия формата АА по размеру.

По емкостным показателям – в несколько раз. АКБ 21700 является именно таким устройством. О его основных характеристиках и будет подробно рассказано в этой статье.

О аккумуляторе

В литий-ионном аккумуляторе в качестве катода применяются различные производные литий, ионы которого и являются своего рода транспортом для электронов. Внешняя оболочка АКБ 21700 представляет собой цилиндр с выводами для «+» и «-».

Наличие этой особенности в конструкции АКБ позволяет легко установить ее в держатель электронного устройства либо сделать сборку из большого количества отдельных элементов, которые могут использоваться для обеспечения работоспособности мощных потребителей электрического тока.

По маркировке аккумулятора можно определить его габариты. Первые число 21 указывает на диаметр в миллиметрах, а второе 70 — на длину в этих же единицах измерения.

Разновидности и технические характеристики

Аккумуляторы типоразмера 21700 могут отличаться технологией производства. Более высокоемкостными являются литий-ферро-фосфатные (LiFePO4) АКБ. Такие изделия прослужат значительно дольше литионных изделий, но стоимость практически всегда отличается в большую сторону.

Стандартными техническими характеристиками перезаряжаемого элемента питания 21700 являются:

Значения оптимального уровня температуры также является важнейшей характеристикой аккумулятора. АКБ 21700 можно эксплуатировать от минус 30 до плюс 60 градусов Цельсия.

Область применения

Аккумуляторы, изготовленные по Li Ion технологии, являются высокотоковыми. АКБ легко выдерживают продолжительный разряд при токе до 20 Ампер. Благодаря высокой устойчивости к большим нагрузкам их можно использовать в следующих устройствах и механизмах:

Собранные в боксах батареи могут также использоваться в качестве резервных источников питания для бытовых нужд.

Достоинства и недостатки

Литий-ионный аккумулятор 21700 выгодно отличается своими преимуществами, но и некоторые недостатки от своих предшественников он тоже «унаследовал»:

Источник

Обзор аккумуляторов 21700: что это, где применяется, примеры

Материал содержит информацию о литиевых аккумуляторах 21700. Это один распространённых аккумуляторных элементов цилиндрической формы. Используется в качестве элемента питания всевозможных портативных устройств. В статье мы расскажем об устройстве моделей 21700, их сфере применения и маркировке. Кроме того, будет краткий обзор нескольких аккумуляторов этого стандарта от разных брендов.

Устройство

В некоторых статьях на тему аккумуляторов 21700 можно встретить мнение о том, что эти аккумуляторные элементы были разработаны для использования в АКБ электромобилей Тесла. Однако это не соответствует действительности. Модели 21700 были разработаны значительно раньше компаниями Samsung, а также Panasonic (Sanyo). Они востребованы при создании аккумуляторных батарей для электросамокатов и электровелосипедов. Просто в определенный момент конструкторы электромобилей Tesla решили использовать эти элементы в своих тяговых батареях.

В качестве материала катода применяют литированные оксиды металлов. Чаще всего это кобальт (Co). Кроме того, в некоторых случаях используется никель (Ni).

Распространены железо-фосфатные соединения в качестве материала катода и литий-марганцевые шпинели. Вообще, выбор материала для катода в литий─ионных аккумуляторах ограничен.

Отличие АКБ 21700 от других цилиндрических Li─Ion аккумуляторов заключается в геометрических размерах. Габариты зашифрованы в названии. К примеру, распространённые элементы 18650 и 18500 при диаметре 18 мм имеют длину 65 и 50 мм, соответственно. А 21700 имеет диаметр 21 мм, а длину 70 мм. Более крупные физические размеры обеспечивают более широкий рулон электродов и большее число витков по сравнению с указанными выше моделями. А это значит, что и ёмкость литий─ионных аккумуляторных батарей 21700 выше.

Как и другие Li─Ion аккумуляторные батареи могут выпускаться с платой защиты или без. Модели без защиты более распространены, поскольку они часто работают под управлением контроллера в каких-то устройствах. Например, в составе АКБ электрического велосипеда.

Если у моделей 18650 ёмкость ограничена значением 3600 мАч, то в случае 21700 верхний потолок составляет 5000 мАч. Это больше, чем на 40 процентов. При этом диаметр 21700 меньше 1 дюйма. Поэтому аккумулятор может быть установлен в дюймовое крепление, которое распространено на фонарях. То есть, можно провести апргрейд для увеличения времени работы в автономном режиме. Ограничением может стать только длина отсека. 21700 на 5 мм длиннее. Хотя производители обеспечивают совместимость на некоторых моделях. Например, в фонаре Nitecore New P12 могут быть установлены оба элемента.

Рабочее напряжение Li─Ion 21700 равно 3,7 вольта. При этом минимальное напряжение 3,2, а максимальное – 4,2 вольта. Ток разряда у стандартных моделей до нескольких ампер. У специальных моделей может достигать 15─20 А. В плане заряда отличий никаких. Зарядное устройство от других литий─ионных аккумуляторов может не подойти лишь из-за кредла, который не позволяет установить 21700.

Реакции на электродах

В процессе зарядки на электродах аккумулятора 21700 протекают следующие процессы.

При разряде эти процессы проходят в обратном направлении.

В процессе заряда происходит внедрение (интеркаляция) ионов лития между слоями углерода. Слои раздвигаются и образуются интеркалаты. При разряде происходит деинтеркаляция. Схематически процесс можно представить следующим образом.

Специалисты называют литий─ионные аккумуляторные элементы 21700 оптимальным решением по энергетической плотности и стоимости ватт-час. Некоторые зарубежные источники сообщают, что для аккумуляторов электромобилей замена 18650 на 21700 при сохранении ёмкости позволит сэкономить до 9% стоимости.

Однако дальнейшее увеличение размера элементов отрицательно сказывается на безопасности такой системы.
Вернуться к содержанию

Области применения Li─Ion элементов 21700

Маркировка

Маркировка литий─ионных аккумуляторов 21700 в частностях может отличаться у разных производителей. Но в большинстве случаев можно найти следующие обозначения.

Пример: ICR21700-4TY D.

Обзор популярных моделей

Рассмотрим несколько интересных моделей аккумуляторных элементов 21700, которые можно встретить в продаже.

LG INR21700-M50T

Ёмкость аккумуляторных элементов LG INR21700-M50T находится на отметке 4850 мАч. Модель новая. Выпуск начался в последние 2─3 года. Производитель заявляет ток разряда до 14,5 ампер (или 3*С_н). Если температура окружающей среды более 25 градусов, то допустимый ток разряда составляет 7,3 А. Зарядка для них допустима токами 0,3 и 0,7 от С_н.

Те, кто проверял параметры LG INR21700-M50T, говорят о хорошей повторяемости результатов. Это свидетельствует о качестве продукта, что присуще фирменным изделиям. Стоимость одного элемента 4─5$.

Nitecore NL2150R

Этот литий─ионный аккумулятор форм-фактора 21700 ёмкостью 5000 мАч имеет встроенный интерфейс USB-C. Его можно заряжать, как обычным зарядным устройством, так и при помощи кабеля USB-C. Аккумулятор Nitecore NL2150R предназначен для использования в качестве источника питания в фонарях. Модель имеет индикатор зарядки, а также решение для повышения безопасности эксплуатации.

Orbtronic ORB-5000P-21 (21700 5000 мАч)

В большинстве магазинов Orbtronic 21700 предлагается в качестве источника тока для фонарей. Хотя нет никаких препятствий для работы с другими устройствами, поддерживающими литиевые источники питания с размерами 74,8 x 21,49 мм (+/- 0,3 мм). Производитель запрещает только использование ORB-5000P-21 с электронными сигаретами. Аккумулятор идёт со встроенной защитой. Производством платы защиты занимается японская компания Seiko.

Ниже приведены основные характеристики аккумуляторного элемента.

Заявленный срок службы Orbtronic составляет от 3 до 6 лет или от 300 до 500 циклов заряд-разряд.

Производитель отмечает, что конкретный результат сильно зависит от условий окружающей среды, в которых аккумулятор эксплуатируется. Срок службы сокращается, если эксплуатировать аккумуляторный элемент при высокой температуре и влажности, а также постоянно разряжать большими токами.

Стоимость одного аккумуляторного элемента Orbtronic 21700 примерно 12─13$.
Вернуться к содержанию

LiitoKala Lii-40A

Эти литий─ионные аккумуляторы уже имеют ёмкость 4000 мАч и стандартное рабочее напряжение 3,7 вольта. Стоимость одного элемента в интернет-магазинах 270─300 р.

Зато номинальная ёмкость LiitoKala Lii-40A обычно больше заявленной. Те, кто тестировал их, получали 4050─4150 мАч на новых аккумуляторных элементах.

LiitoKala – это китайская компания, расположенная в Шеньчжень. Датой основания считается 2009 год. Основная специализация этой фирмы заключается в разработке и выпуске зарядных устройств для аккумуляторов. Проектированием зарядных устройств специалисты фирмы занимаются еще с 2005 года. В дальнейшем компания стала выпускать аккумуляторные элементы. Продукцию LiitoKala можно считать оптимальным предложением с точки зрения сочетания стоимости и качества. По разумной цене фирма предлагает устройства с широким функционалом.
Вернуться к содержанию

Samsung INR21700-50E

Этот литий-ионный аккумулятор 21700 ёмкостью 4900 мАч. Он не имеет защиты и предназначен для использования в составе сборок аккумуляторных батарей под управлением платы контроллера.

По большому счёту, Samsung INR21700-50E является аналогом рассмотренного выше LG INR21700-M50T. Разницей в ёмкости можно пренебречь, а вот отличие по разрядному току у них существенное. Если модель LG показывает оптимальную ёмкость при длительном разряде током до 7,3 ампер, то Samsung 21700 «хорошо себя чувствует» до 9 ампер.

Ниже представлены основные характеристики модели INR21700-50E.
