Лабораторная работа №5
Измерение геометрических параметров
Измерение геометрических параметров помещений обычно производится в процессе реконструкции, реставрации и ремонта помещений. Измерение геометрии внутри помещений называется архитектурными обмерами. Они служат для определения основных размеров здания или помещения и его планировочной структуры. Обмеры выполняются для определения и подсчета объемов работ, а также для получения общего представления об объекте. Обмерные работы проводятся при:
– реконструкции и ремонте фасадов зданий и сооружений;
– архитектурно-пространственной организации помещения (расстановка мебели с целью создания архитектурной композиции помещения);
– размещении в промышленных зданиях технологического оборудования;
– составлении технического плана здания или помещения, в котором указываются площадь каждого объекта;
– проведении оценки стоимости объектов недвижимости.
При проведении обмерных работ руководствуются ГОСТ 26433.2-94 Правила выполнения измерений параметров зданий и сооружений, в котором описаны требования к средствам и методам измерений, схемы их применения, формулы для вычислений измеряемых параметров. В процессе архитектурно-строительных работ обмеры обычно производятся с помощью ручных лазерных дальномеров. На их изучение и направлена данная лабораторная работа.
Лазерный дальномер
– устройство, позволяющее измерять линейные расстояния, подсчитывать площади и объемы, проводить косвенные измерения (функция теоремы Пифагора) силами одного специалиста. Его применение косвенно снижает риск травмирования человека при проведении работ и повышает точность измерений. Принцип действия дальномера заключается в измерении расстояния до интересующего предмета при помощи слабо рассеивающегося лазерного излучения и основан на законах оптики: определяется время прохождения волн соответствующего диапазона от самого прибора до конца измеряемой линии и обратно. При выполнении лабораторной работы используются дальномеры BOSCH GLM 80(рис.1) и Leica distoclassic 5a (рис.2)
Рис.1. BOSH GLM 80
Рис.2. Leica distoclassic 5a
Функции и последовательности работ с этими двумя дальномерами практически идентичны, поэтому выполнение лабораторной работы будет рассмотрено на примере лазерного дальномера Leica disto classic 5a, на BOSCH GLM 80 работа проводится аналогично.
Изучение клавиатуры лазерного дальномера Leica disto classic 5a
Клавиши лазерного дальномера снабжены рисунками и пиктограммами, назначение которых представлено на рис. 3
Клавиатура лазерного дальномера:
1 – подсветка;
2 – измерение;
3 – точка отсчета;
4 – площадь, объем;
5 – измерение расстояний, трекинг;
6 – умножение [x]/таймер;
7 – плюс [x];
8 – меню;
9 – сброс;
10 – клавиша вкл/выкл;
11 – равно, подтверждение выбора (enter);
12 – минус [–]
13 – функции;
14 – мин./макс. – трекинг;
15 – память, стек.
Дисплей лазерного дальномера снабжен многофункциональным меню и отражает все виды работ, которые могут проводиться с прибором.
Рис.4. Дисплей лазерного дальномера:
1 – лазер включен;
2 – точка отсчета (от объектива / от винта штатива / от задней пятки);
3 – основное показание (например, измеренное расстояние);
4 – измерение расстояния;
5 – трекинг;
6 – показания состояния батареи;
7 – дополнительные показания, промежуточные значения;
8 – площадь / объем;
9 – минимальный трекинг;
10 – максимальный трекинг;
11 – Пифагор (тригонометрические функции);
12 – измерения отрезка высоты (по теореме Пифагора);
13– единица измерения с указанием степени (2/3).
При использовании лазерного дальномера в процессе выполнения работы ЗАПРЕЩАЕТСЯ:
1. Использовать прибор без инструкции.
2. Использовать вне указанных границ использования.
3. Деактивировать системы безопасности и удалять пояснительные и предупреждающие ярлыки.
4. Разбирать прибор с использованием инструментов (отверток и т.д.).
5. Изменять конструкцию прибора или модифицировать его.
6. Использовать аксессуары, не предназначенные для данного прибора.
7. Безответственно обращаться с прибором на строительных лесах, лестницах, при измерении вблизи работающих машин или открытых частей машин и установок.
8. Прямо наводить прибор на солнце.
9. Намеренно ослеплять посторонних.
10. Измерять в местах повышенной опасности без надлежащих мер предосторожности (например, на дорогах, стройплощадках).
11. Прямо воздействовать лазером на глаза. Не следует смотреть на лазерный луч под прямым углом.
12. Включать лазерный луч тогда, когда прибор не используется.
13. Смотреть на лазерный луч через какой-либо оптический прибор, увеличивающий вредное воздействие луча на глаза.
Предварительная подготовка лазерного дальномера к работе
Для включения и выключения прибора необходимо нажать кнопку 10 на клавиатуре. Для установки точки отсчета необходимо нажать клавишу 3 до того момента пока на дисплее не появится нужная точка отсчета (от объектива, от винта штатива, от задней пятки).
Измерение расстояний между двумя точками
1. Включение прибора.
3. Установка прибора на первую точку.
Рис.5 Показания дисплея при определение расстояния.
Определение высоты помещения с использованием теоремы Пифагора
3. На дисплее мигает «1». Необходимо навести на верхнюю точку, нажать клавишу 2
После этого на дисплее появится высота, определенная по двум измерениям.
Определение высоты по трем точкам.
1. Нажать клавишу 13 дважды.
2. На дисплее появится символ для измерения высоты по трем точкам.
Определение площади помещения.
3. На дисплее мигает «1_____». При этом необходимо установить прибор к одной стене, навести на противоположную стену, нажать клавишу 2 и выполнить измерение.
Определение объема помещения.
1. Нажать клавишу 4 дважды.
3. На дисплее мигает «1_____». Необходимо установить прибор к одной стене, навести на противоположную стену, нажать клавишу 2 и выполнить измерение.
Выполнение обмерного чертежа помещения
Для создания обмерного чертежа с помощью лазерного дальномера определяются геометрические параметры всего помещения и его элементов.
На обмерном чертеже отображаются:
– несущие и не несущие ограждающие конструкции (стены, перегородки, колонны, окна, двери);
– все характерные элементы помещения (элементы технологического оборудования, лестницы и т.д.);
– все размеры каждого элемента (например, длина и ширина колонны, расстояния между элементами технологического оборудования, расстояния в свету между колоннами и т.д.), а также общие геометрические параметры (длины и ширина всего помещения);
– масштаб, в котором создается обмерный чертеж;
– сведения об авторе обмерного чертежа.
Обмерный чертеж помещения выполняется на формате листа бумаги А3. Лист располагают вертикально (297?420 мм). Построение начинается с вычерчивания внутренней рамки. Для этого от левого края отступают 20 мм, делают засечку, от правого, верхнего и нижнего краев – по 5 мм, делают засечки, затем соединяют полученные засечки линиями толщиной 0,35 мм, и получают внутренний прямоугольник (рис. 5.11). После построения внутренней рамки делают штамп в правом нижнем углу. Толщина линий штампа равна 0,35 мм. Размеры штампа и основные надписи приведены на рис. 10.
Рис.10 Рамка и штамп обмерного чертежа
После построения рамки и штампа начинают вычерчивать сам обмерный чертеж помещения в следующих толщинах линий: для несущих конструкций, элементов технологического оборудования – 0,35 мм; для размеров, окон, дверей, перегородок, штриховки и т.д. – 0,1 мм (рис. 10). Высота цифр в размерах и надписях, кроме заголовка, составляет 3 мм, в заголовках допускается увеличить высоту цифр и букв до 5 мм. Пример готового обмерного чертежа помещения приведен на рис.11.
Рис. 11 Пример выполненной работы
Лазерная рулетка
Лазерный дальномер CONDTROL X2 Plus
Лазерная рулетка UNI T UT391
Контрольные вопросы
1. Каково назначение лазерного дальномера и область его применения?
2. Опишите способы работы с дальномером.
3. Назовите преимущества и недостатки работы с дальномером
4. Каковы причины возникновения погрешности при работе с лазерными дальномерами?
5. Опишите функциональные особенности лазерного дальномера.
6. Что можно измерить лазерным дальномером?
7. Где находится начало отсчета длин у Disto D5?
8. В чем состоит принцип действия электронного видоискателя?
9. Как использовать память лазерного дальномера?
Линейки в сторону: для чего на самом деле нужен дальномер
Помимо измерения расстояний у профессиональных лазерных дальномеров есть еще с десяток полезных функций. И если с расстояниями все понятно, то расчёт по Пифагору или вычисление стороны трапеции вызывают массу вопросов. Рассказываем, как использовать возможности этих приборов по максимуму и прослыть великим измерителем.
Зачем нужна: вычислить высоту зданий и прямоугольных ниш.
Как работает: вычисляет расстояние по теореме Пифагора, то есть по катету и гипотенузе. Дальномер размещают в нижней точке и делают два замера: расстояние до стены в горизонтальной плоскости и расстояние до верхней точки объекта. Дальше инструмент все посчитает сам.
Для более точных вычислений делаем три замера. Устанавливаем дальномер на штатив, направляем лазерный луч прямо по горизонтали, в нижнюю точку стены и в верхнюю. Этот способ дает самый точный результат.
Зачем нужна: определяет общую площадь сразу всех стен в помещении. Незаменимая вещь, чтобы выяснить, сколько рулонов обоев потребуется для ремонта.
Как работает: измерьте длину всех стен помещения, а затем его высоту. Вычисления производятся автоматически, результат появляется на дисплее через мгновение.
Зачем нужна: измерить площадь многоугольного помещения.
Как работает: отбросьте линейку, возьмете в руки дальномер и мысленно поделите помещение на несколько треугольников. Встаньте в одну точку и измерьте расстояния до каждого угла. Дальномер рассчитает площадь «треугольников» по трем сторонам и сложит значения.
Интеллектуальное измерение площади
Зачем нужно: измерить площадь наклонных участков крыш, пола, стен и т.д.
Как работает: определите границы измеряемой области. Оставайтесь на месте и по очереди наводите точку лазера на вершины, сколько бы их ни было. Дальше дальномер все сделает сам!
Зачем нужно: например, чтобы узнать площадь фасадной части дома с треугольной крышей.
Как работает: мысленно разделите фасад на две трапеции. У одной из них измерьте основание и высоту двух параллельных сторон. Четвертая сторона будет рассчитана автоматически. То же самое проделайте со второй трапецией и сложите результаты.

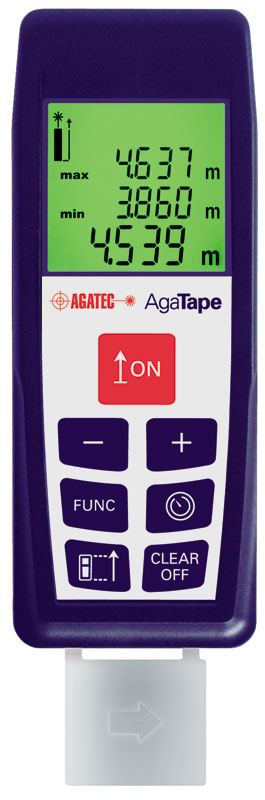

Максимальное и минимальное расстояние
Зачем нужно: поможет определить неровности на поверхности и вычислить расстояние до объекта, на который сложно нацелиться.
Как работает: водите лучом дальномера по поверхности, в это время прибор фиксирует все величины, которые он обнаружил, и сигнализирует, когда находит максимальное или минимальное значение. Для более точных измерений зафиксируйте прибор на штативе и перемещайте его в одной плоскости.
Зачем нужно: измерить объем помещения или ёмкости без лишних умножений «в уме».
Как работает: вы делаете всего три замера: длина, ширина и высота помещения. Дальномер автоматически перемножает значения и выдает результат. Если комната имеет Г-образную или другую сложную форму, мысленно поделите ее на прямоугольники. Измерьте объем каждого из них, а значения сложите.
Измерение угла наклона
Зачем нужно: для измерения наклона крыш, поиска неровного пола и стен, расчета угла наклона лестниц.
Как работает: проще простого. Вы просто выбираете соответствующий режим на дальномере и кладете его на наклонную поверхность. Готово! Градус наклона отображается на дисплее.
Зачем нужно: чтобы быстро отмерить одинаковые отрезки. После этого вы с легкостью навесите полки, светильники, спланируете возведение перегородок и оконных проемов.
Как работает: укажите необходимый интервал, например, 50 см. Разместите дальномер на плоскости и плавно перемещайте его, не отрывая от поверхности. Как только на дисплее появится значение 50 см, остановите дальномер, поставьте метку и двигайтесь дальше, пока цифра снова не появится на экране.
Измерение труднодоступных мест
Зачем нужно: например, если нужно померить высоту дома, но из-за глухого забора вы не можете к нему подойти. Этот способ измерения подходит, если вы готовы пожертвовать высокой точностью данных.
Как работает: зафиксируйте дальномер на штативе. Измерьте расстояние по горизонтали до забора. Затем направьте лазер в самую верхнюю точку стены или здания. Дождитесь результата.
Приложение для смартфона и Bluetooth
Зачем нужно: для управления дальномером со смартфона или планшета и создания наглядных проектов.
Как работает: установите приложение на свой гаджет. Сделайте фото объекта (например, стены или двери). Прямо на экране смартфона отметьте области, которые хотите измерить. Проведите реальные замеры с помощью дальномера. Отправьте данные по Bluetooth на ваш телефон. На фото появятся параметры выбранного вами объекта.
Другие публикации от 220 Вольт
Каким бы не был богатым опыт специалиста, и как бы он не был уверен в себе, иногда ему нужно посоветоваться с кем-то. Общение на просторах интернет-сети уже давно стало привычным нам. Разнообразные пользователи сети – будь то профессионал или много знающий любитель – могут выставить в сеть лайфхаки (простые полезные советы на разные темы), которые могут быть с пользой применены для вашего дома.
Какие плюсы пользования ресурсами форума?
На нашем форуме размещены все свежие новости строительства, ведь наши специалисты всегда держат руку на пульсе событий строительства. У нас вы найдете полезную информацию для эксплуатации помещения, инвентаря и так далее. Многие считают полезным делать для дома больше своими руками, ведь это и полезно для здоровья, выгодно экономически, и предоставляет некий моральный комфорт. И возникает логичный вопрос: «Как самому сделать?» Ответы можно получить, полистав наш сайт. Именно после посещения этого форума вы ощутите полностью все плюсы. На этом интернет-ресурсе вы найдете сведения для обустройства дачи своими руками. Но многие из тех рекомендаций можно будет учесть и при обустройстве квартиры. Для осуществления бытовых проектов разного масштаба нужен инвентарь. Для общей консультации посетителей сайта создается обзор инструментов, где информация подана просто и доступно.
Функция «Пифагора» в дальномере. Что это и как пользоваться!
Функция «Пифагора» в дальномере присутствует далеко не в каждом измерительном приборе данного типа. Но ее наличие облегчает измерения в труднодоступных местах. Косвенные измерения полезны при невозможности луча лазера отразиться от объекта. Небольшой саморез в стене, верхушка дерева или край фронтона не всегда обеспечивают точное попадание лазера в цель. Функция «Пифагора» пригодится при измерении глубины котлована либо высоты стен, когда отсечка с верхней точки физически невозможна.
Большинство моделей лазерных рулеток снабжены простым «Пифагором», где измерение происходит по двум точкам. Сначала вычисляется длина гипотенузы, а затем − длина одного из катетов. Высота объекта, т.е. второй катет и будет искомой величиной. Сложный «Пифагор» предполагает нахождение высоты по нескольким точкам.
Теперь, что касается самого прибора. Искомая функция в лазерной рулетке обозначается знаком «треугольник» на панели. Давайте разберемся, как пользоваться функцией «Пифагора» в дальномере.
Перед началом работы нужно учитывать:
Алгоритм работы с помощью функции «Пифагора»
Как видно, функция «Пифагора» в дальномере – это достаточно простой способ выполнения измерений в труднодоступных местах. К тому же еще и точный. Использование же сложного «Пифагора» ничем не отличается от стандартного. Нужно следовать подсказкам на дисплее и производить последовательно измерения по катетам и гипотенузам. Результат также будет отличаться высокой точностью.
