ALL4SWAP › Блог › Адаптеры/корректоры показаний спидометра и тахометра
Тема начата 5 лет назад, когда впервые столкнулся с проблемой на своей машине: тогда там был 1JZ-GE VVTi, датчик в хвостовике АКПП — единственный и идёт только на блок управления, а сигнал никак не совместим с волговской панелью приборов. www.drive2.ru/l/288230376152556666/
С тех пор оказалось, что тема довольно насущная при свапе тойотовских моторов, прибор пережил некоторое количество обновлений и в нынешнем виде (начиная с января 2016 года) выглядит так
На момент июня 2018 информация частично устарела. Теперь одна и та же модель может работать либо со спидометром, причем от любого датчика, либо с тахометром
Фото специально взяты из чужого отчёта — целиком его можно почитать тут www.drive2.ru/l/451450679345612478/, а больше отзывов тут www.drive2.ru/o/b/2526969/
Такой прибор позволяет корректировать показания либо спидометра, либо тахометра. Имеется индикация наличия сигнала от датчика, переключение между датчиками с высоким и низким числом импульсов на оборот вала КПП, точная корректировка показаний «на лету», выбор типа приборной панели — также «на лету». В дополнение к этому есть режим генератора сигнала для поиска входа спидометра, если распиновка приборной панели неизвестна.
Сигнал для спидометра можно брать практически отовсюду, но обычно используется датчик на выходном валу АКПП, подключенный штатно к блоку управления. Работа блока управления при этом не нарушается. Также можно использовать колёсный датчик АБС, или 3-выводной датчик Холла, который иногда встречается в МКПП.
Это же самое устройство годится и для корректировки сигнала тахометра — хоть в большую, хоть в меньшую сторону. Для старых тахометров, которые брали входной сигнал с первичной цепи системы зажигания (и рассчитаны на амплитуду сигнала выше 12В) предусмотрен вариант с усилителем сигнала. Плавная регулировка позволяет работать со старыми дизельными двигателями, выход тахометра у которых берётся с генератора и как правило не связан «правильным» соотношением с оборотами двигателя.
Также оказалось, что эти же самые адаптеры могут использоваться в нестандартных случаях, например для оживления блока АБС, для подачи правильного сигнала скорости в блок управления Toyota, если двигатель брался от автомобиля с 4WD, однажды даже брали его для установки блока круиз-контроля от опеля на гольф 4.
Лада 2108 Чароит › Бортжурнал › Электронный спидометр/одометр: варианты подключения датчика скорости
Важным моментом в спидометре является то, как снимается сигнал с датчика скорости (далее — ДС). Напомню, что сигнал с ДС это прямоугольные импульсы с амплитудой от нуля до напряжения питания автомобиля, с частотой, зависящей от скорости. При этом на ВАЗ (о других марках не скажу) ЭБУ подтягивает сигнал к напряжению питания, а ДС в процессе работы периодически «зануляет» вход, таким образом и получаются импульсы.
Нужно, чтобы микроконтроллер (далее — МК) создаваемого устройства считал количество этих импульсов на одном из своих входов. При этом важно учитывать, что рабочее напряжение МК 5 В, а не автомобильные 12-14 В.
В интернете можно найти разные варианты подключения ДС, ниже я приведу все варианты, которые мне попались. Я не берусь судить, какие из них однозначно пригодные, а какие — нет, но всё же прокомментирую. Схемы не имеют привязки к ВАЗу, отсортированы не по приоритету.
2. Биполярный транзистор с притяжкой к «минусу»
3. Биполярный транзистор с притяжкой в «плюсу»
4. Биполярный транзистор, похитрее
5. Сложный вариант с биполярным транзистором
7. Полевой транзистор
И наконец, фрагмент схемы ЭБУ Январь 5.1 (2112-1411020-41) для понимания, через какую схему сам ЭБУ считывает сигнал. Сигнал поступает через вход 9 и проходит через фрагмент, выделенный желтым фоном, после чего сразу попадает на вход МК.
Я не являюсь гуру в схемотехнике, так что если кто-то сможет дополнить/поправить вышесказанное, основываясь на знаниях и теории, буду рад — пишите комментарии.
nick-086 › Блог › Датчик скорости 2114. Подключение
Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит.
Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.
Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:
На что следует обратить внимание! Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается только под капотом. Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.
Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.
И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!
Теперь отслеживаем по схеме, куда они ведут.
Оранжевый провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал!). Питание по этому проводу приходит не постоянно, а от зажигания.
Теперь черный. Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости.
И самое интересное — серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:
Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.
Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра.
Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!
Сообщества › Электронные Поделки › Блог › Вопрос по постройке частотного корректора/адаптера для спидометра

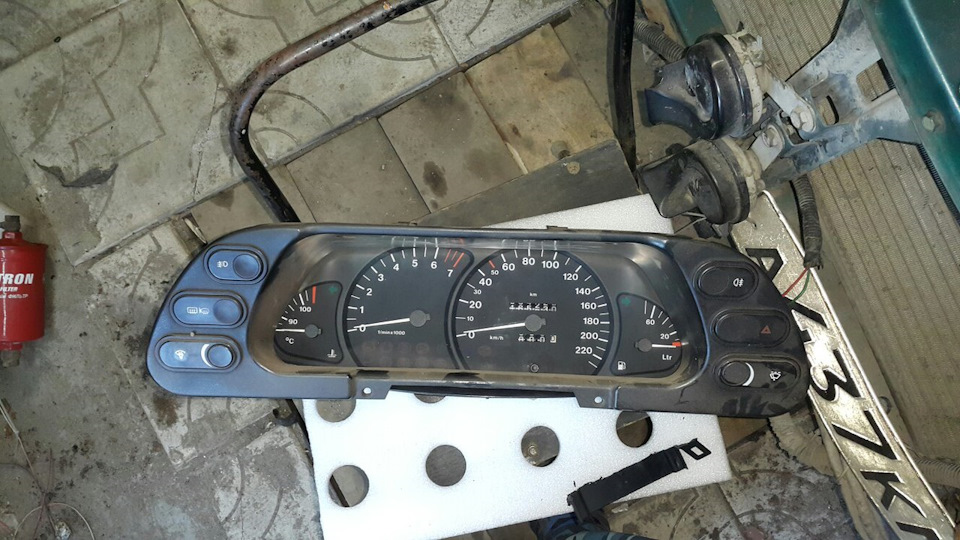

Доброго дня. Возникла неожиданная задачка — друг свапает приборку с опель омега в деу эсперро. Проблема в подключении, так как для приборки опель омега требуется 40 тактный датчик а на деустоит всего 6. Следовательно частоту необходимо увеличить на дьявольские 6.66… раз. Как вариант рассматривал адаптацию ардуины для частотной коррекции с соответствующей обвязкой. Но позже наткнулся на данную схему
Как по мне — это самое элементарное и доступное. Может кто-то подскажет более простой вариант? Или может кто-то может осуществить сборку данного девайса за денежку?) пишите не стесняйтесть. Всем спасибо.
Комментарии 31
Вот хороший адаптер сигнала скорости. Фильтр/усилитель на входе, сглаживание вых. сигнала, регулировка чувствительности и коэффициента деления частоты.
www.drive2.ru/b/540905845869773872/
не может уже решена проблемка. Можно просто на МК измерять скорость с датчика скорости и этим же МК управлять стрелкой спидометра. Заодно будет точно.
ну его шить надо, или у него есть выходы для коректировки?
надо шить конечно. Вот тут мы делали на ВАЗ — vk.com/club135647574. Там родной только корпус. МК измеряет сигнал тахо и спидометра и управляет обоими стрелками. Там датчик скорости 6 имп. Для вашего случая нужно писать прошиву, учесть что 40 имп датчик и всё будет работать… Если с написанием прошивки не дружите то альтернативы надежной другой незнаю…
Либо на МК сделать делитель частоты и подавать их на выход. Это немного проще. Точность будет зависеть от стрелки а не от МК.
Первый способ — там вы калибруете стрелку во всем диапазоне.
Всё упирается в МК… Если делать на аналоговой схеме делитель частоту то конечно будет плавать погрешность нехило. +- 1 ом (а то и меньше) и смещение появляется
Кварцованный гетеродин на 6.66 — смеситель — ФНЧ — декадный делитель.
схема рабочая. но имеет место температурный дрейф. а с датчика абс сигнал снять не получится?
Это самый простой вариант! После смены датчика или приборки.
Вот те формула для расчета умножения в 6.66 раз
Fout
Вот же человек делал по этой схеме www.drive2.ru/l/3271460
Может он вам и сделает?
А как спидометр отнесется к к пачкам импульсов? Можно же собрать кольцевой счетчик с задающим генератором настолько высокой частоты, чтобы даже на мах скорости ее хватало. И на каждый входной фронт сигнала выдавать 7 импульсов.
Чтобы добиться большей точности — счетчик нужен будет большей размерности — чтобы выдавал 6, 7, 7, 6, 7, 7.
Как вариант взять модулятор с 40-ка зубцами поставить на гранату и использовать датчик абс
Датчик скорости автомобиля
При эксплуатации автомобилей возникает необходимость получения различной информации. Перечень видов датчиков может занять целую страницу. Большинство из них не являются самодостаточными: для контроля работы машины используется совокупность информации. Исключение составляет самый востребованный прибор, выдающий данные — датчик спидометра. С его помощью измеряются два важных параметра: текущая скорость движения и пробег. Для определения ресурса работающего двигателя, износ измеряется не в моточасах, а по пробегу автомобиля.
Итак, основные задачи датчика измерения скорости:
На что влияет датчик скорости? В современном автомобиле он участвует в работе нескольких систем:
Устройство и принцип работы датчика скорости автомобиля (ДСА)
Разумеется, датчик спидометра не определяет скорость перемещения автомобиля относительно дороги напрямую (с помощью фотодатчиков или потока набегающего воздуха). Теоретически, эту информацию можно получить с помощью систем GPS в навигаторе. Нужные данные формируются на основе расстояние до спутников.
Однако, датчики скорости должны быть автономны и не могут зависеть от связи с космическими станциями GPS или ГЛОНАСС. Автомобильные навигаторы могут применяться в качестве дополнительного контроля. Например, когда проводится экспресс проверка датчика скорости.
Тем не менее, их работа обеспечивается механической связью с дорогой.
Принцип работы датчика скорости основан на преобразовании углового перемещения колеса в пройденный путь:
То есть, если каким либо способом снимать данные о каждом обороте колеса, датчик привода спидометра будет фиксировать и скорость, и пробег.
Датчик контроля скорости механического типа
В качестве примера рассмотрим прибор, который применялся на автомобилях 50–70 лет назад.
Тросовый привод соединяет ступицу колеса с измерительным прибором. С помощью группы шестерен вращение тросика синхронизируется с оборотами колеса. Пробег измеряется совсем просто: механическим одометром. А вот принцип работы механического датчик привода спидометра несколько сложнее. На оси стрелочного прибора стоит диск с магнитиком. Соосно с ним располагается второй диск с магнитом, соединенный с тросиком привода. При вращении тросового магнита с постоянной скоростью стрелка увлекается магнитным полем и отклоняется по шкале. Чем выше скорость вращения — тем сильнее отклоняется стрелка. Калибровка осуществляется подбором пружины стрелки. Подобные схемы до сих пор применяются на велосипедах и скутерах.
В современных автомобилях механические конструкции не применяются.
Электронный датчик: принцип работы
Тросовые приводы не могут обеспечить достаточную точность показателей, надежность зависит от степени износа шестерен. Поэтому в современных авто применяется несколько разновидностей электронных измерителей скорости. Общий принцип действия — получение серии импульсов, связанных со скоростью вращения колеса, и передача информации в модуль управления и пересчета величин. Датчик представляет собой комплекс чувствительных элементов, заключенный в герметичный корпус.
Виды датчиков по способу получения импульсов:
Все перечисленные конструкции относятся к бесконтактным. Такая реализация позволяет разделить механическую и электронную части таким образом, что замена датчика скорости чаще всего относится к внешнему модулю. То есть, картер коробки передач вскрывать не требуется, достаточно отсоединить разъем и поменять небольшой пластиковый корпус.
Важно! Электронный датчик скорости генерирует параметры вне зависимости от направления вращения колеса.
Едет автомобиль вперед или задним ходом, скорость и пробег учитывается. Таким образом, миф о том, что при движении задним ходом сматывается пробег — не более, чем фантазия. Этот трюк можно было проделать на автомобилях родом их 60-х–80-х с тросовым приводом датчика скорости.
Поломка датчика скорости
Если бы владелец авто просто не видел скорости и пробега — это пол беды. Признаки неисправности датчика скорости — это серьезные симптомы, приводящие к сбоям в работе двигателя:
При наличии проблем как проверить датчик скорости в гаражных условиях? Поскольку это обычный электроприбор, он имеет определенные характеристики. Разумеется, полноценный тест со считыванием импульсов возможен лишь в движении и с подключением диагностического компьютера к порту OBD. Для этого не нужно знать, где находится датчик скорости. Просто подсоединяемся к диагностическому порту и запускаем программу, соответствующую марке вашего автомобиля. Если сканера нет, но вам известна схема подключения датчика скорости, экспресс тест можно провести с помощью мультиметра.
Проверка ДСА тестером
Распиновка датчика скорости разная для каждого автомобиля или, по крайней мере, для группы моделей. Контактов, как правило, три: питание, масса и сигнальный.
Основных способов проверки два:
Важно! Неисправные датчики достаточно сложно восстанавливать, поэтому проще купить и установить новый электронный элемент.
