Как сделать деревянную детскую стенку
xaTxa › Блог › Шведская стенка для детей своими кривыми руками ☺
В общем сделал шведскую стенку детям.
Фото сессия этапов изготовления…
Подготовка досок, нарезка
Обработка рубанком поверхности
Сверление отверстий под перекладины
Заготовка для веревочной лесницы
Подготовка и плетение веревки для будущего каната
Изготовление закладных для крепления к стене, лестницы и каната.
Соединение стенки с перекладиной
Крепление закладной к перекладине
Изготовление крепления каната
Тепло отцовских рук и энергетика души вложены внутрь ☺
Комментарии 49
Бери что нравится, любой вариант нормально
Какой диаметр поручней и какое расстояние между ними?
Поручни это черенки для лопат диаметром 30 мм. Расстояние помоему 30 см делал
А перекладины не крутятся?
Они же с торцов притянуты
Как называется плетение веревки? Где видел?
Не в курсе, с детства плели. Если нить заводить в одну сторону получается круглое сечение, в другую — квадратное
Если в одну то круглое, а если каждый раз в разные то квадратное? Я правильно понял? И сколько метров веревки ушло на такой канат?
Не помню точно, помню только что не хватило чуть чуть и доплетал нити около 20 см
Настоящий Челябинский Мужик с большой буквы!)
Сообщества › Сделай Сам › Блог › Стенка в детскую
Дочь растет. Становится некуда складывать ее игрушки и прочие детские прибамбасы, поэтому Жена поставила задачу организовать пространство для хранения — сделать шкаф в детскую.
Также стояла задача организовать место для обучения и творчества. Тобишь нужен был стол. Думал — думал, как сделать шкаф со встроенным столом, да еще, чтобы столешница регулировалась по высоте. В итоге решил делать отдельно.
Приобрели растущую парту. Собрал, замерил размеры и по размерам сделал чертеж стенки.
Для парты было решено сделать нишу. Таким образом парта не привязана к стенке. Можно ее выдвинуть, изменить высоту столешницы. Показалось более удобно, чем интегрировать столешницу непосредственно в шкаф.

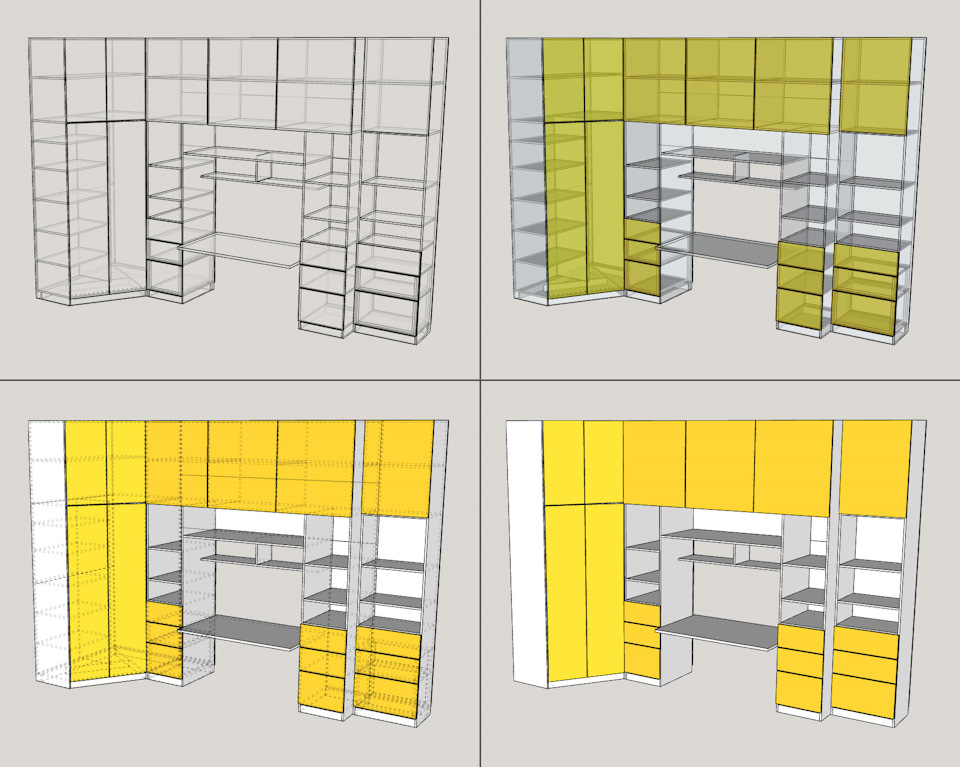

Несколько раз переделывал макет. Шкаф в итоге решил делать практически до потолка, чтобы сверху пространство можно было тоже использовать для хранения вещей и во всю длину стены.
Прикидывал как я буду все это дело собирать и ставить в ограниченном пространстве. В итоге у меня получилась стенка состоящая из трех шкафов.

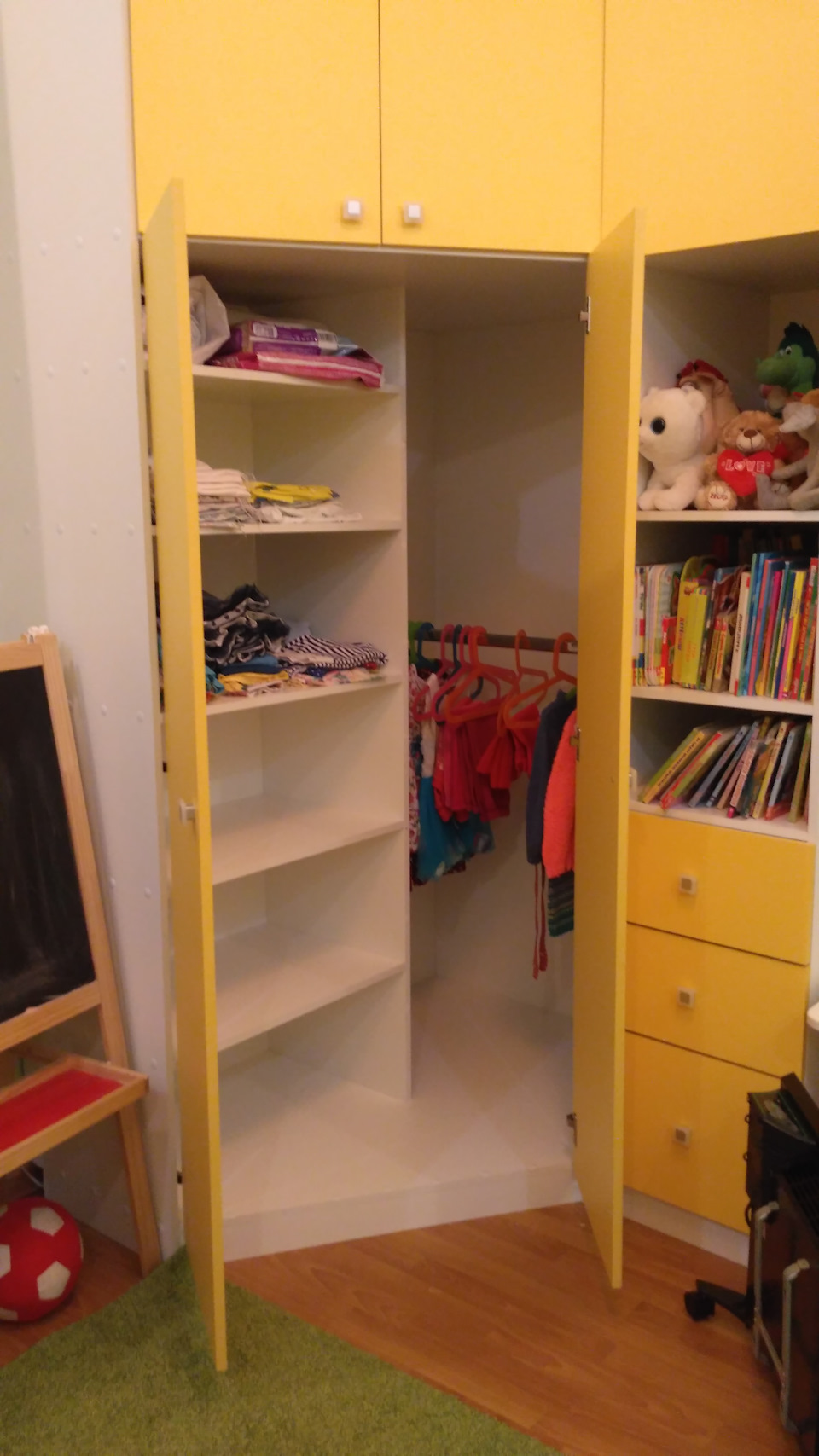

Слева — угловой шкаф с вешалками для хранения одежды и обуви.
По центру — «П»-образный шкаф с ящичками и полочками, в нишу которого ставится растущая парта.
Справа — узкий шкаф. Узкий потому — что там дверной проем, чтобы не мешать открытию двери.

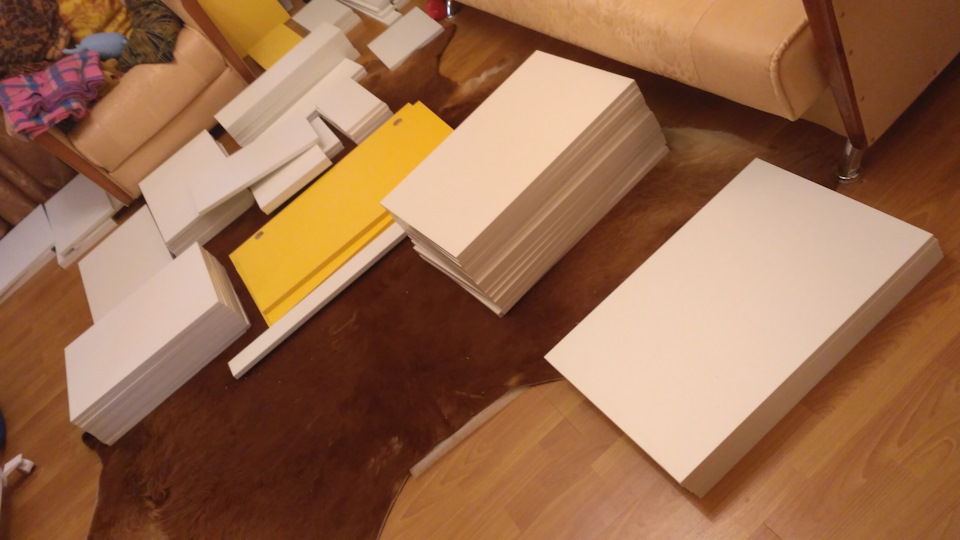

По размерам с макета заказал распил и кромление ЛДСП. Вышло 8 листов белого ЛДСП Egger и один желтый той-же фирмы. Распил заказывал в фирме «Звено». Кстати рекомендую их, сделали качественно, быстро и дешево, а также отдали мне деловые обрезки ЛДСП.
Фурнитуру заказывал у торгового дома «Сервер».
Очень понравился торговый дом «Сервер» и ее партнер фирма «Звено», потому как находятся они в соседних зданиях, можно заказать распил и фурнитуру в одном месте, и цены у них очень гуманные. Кто в Питере — и собирается делать мебель — рекомендую посмотреть их расценки!

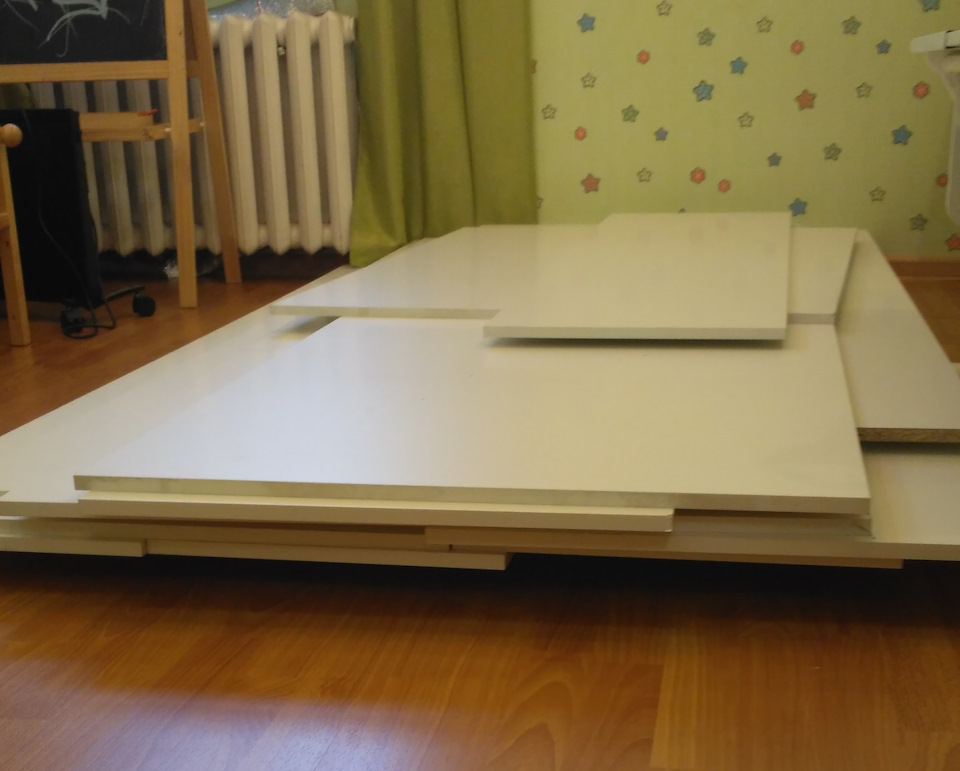

Как привезли распил, взял отпуск, отправил дочу с женой на дачу, а сам принялся сверлить отверстия под присадку и потихоньку собирать стенку.

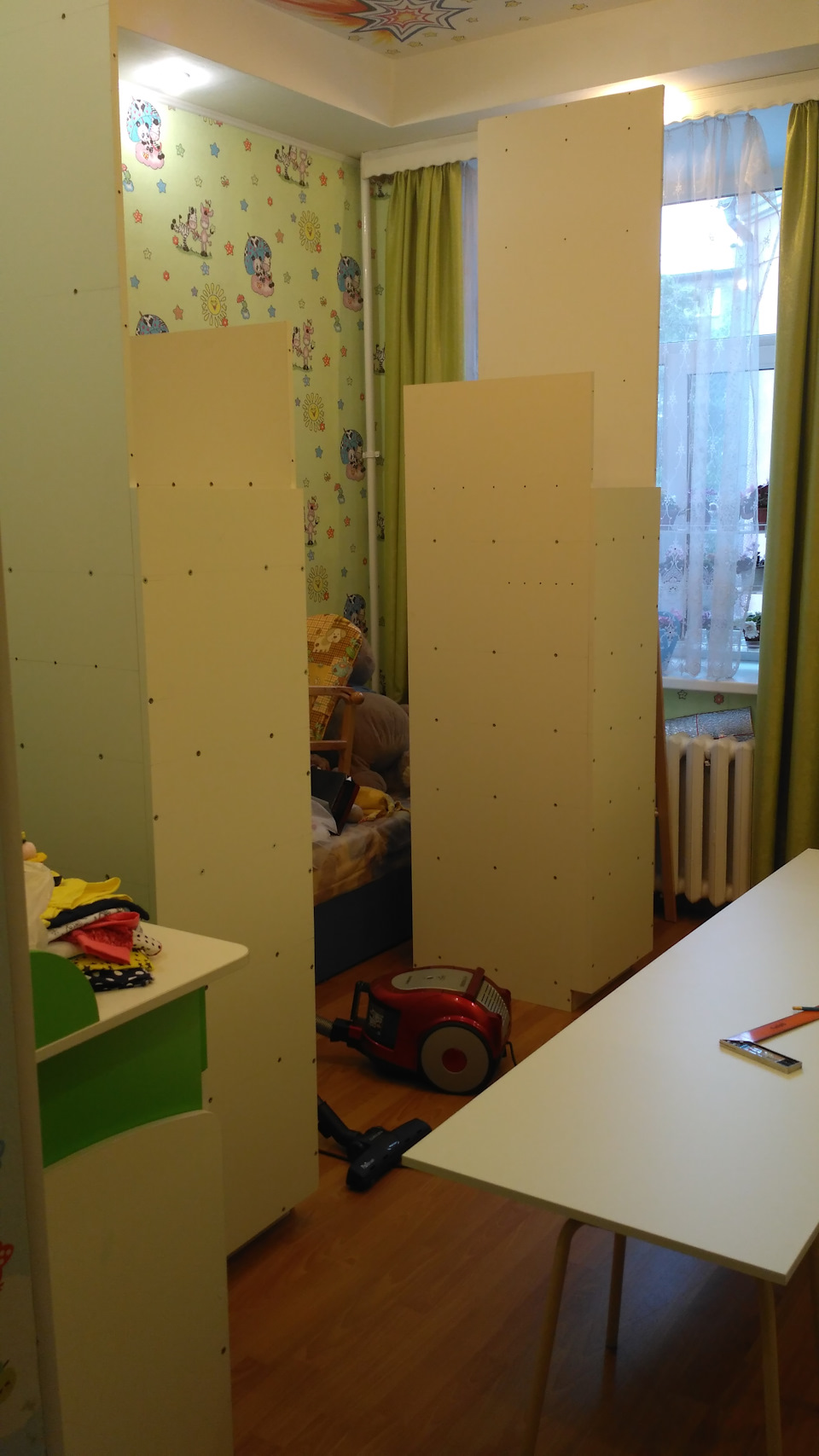

Начал с самого маленького шкафа. После этого собирал средний П-образный, и последним собирал угловой.
Очень много сверлил, крутил, приставлял, считал размеры отступов под отверстия, чертил и т.д.
Может показаться, что слегка невсебе, столько дырок насверлил и стяжек закрутил, можно было бы и меньше. Но таки да! Можно сказать, что я Маньяк своего дела и предпочитаю надежность! Тут я точно уверен, что ничего не развалится. Да мало того, ничего даже не шевелится и стоит намертво. Лучше уж чутка переделать, чем недоделать.
В процессе сверления мне очень помог кондуктор для сверления отверстий от DubelProfi и шуруповерт со сменными аккумами Makita. Я использовал длинное сверло 5 для чернового отверстия, а потом проходил еще раз специальным сверлом для стяжки 7, которое делает необходимые углубления под шляпку.

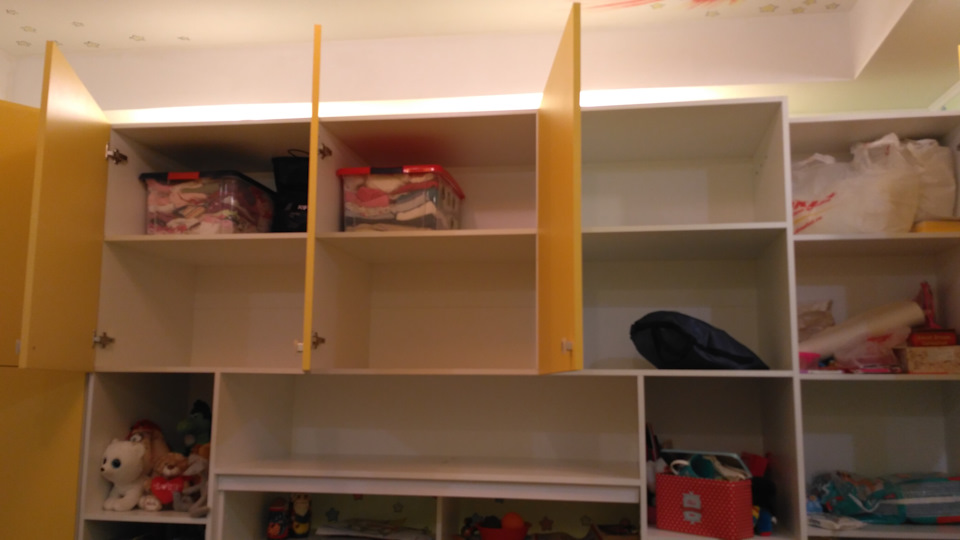

После того, как собрал основные конструкции, приступил к электрике. Прикрутил светодиодный светильник с выключателем, а также вывел розетки.

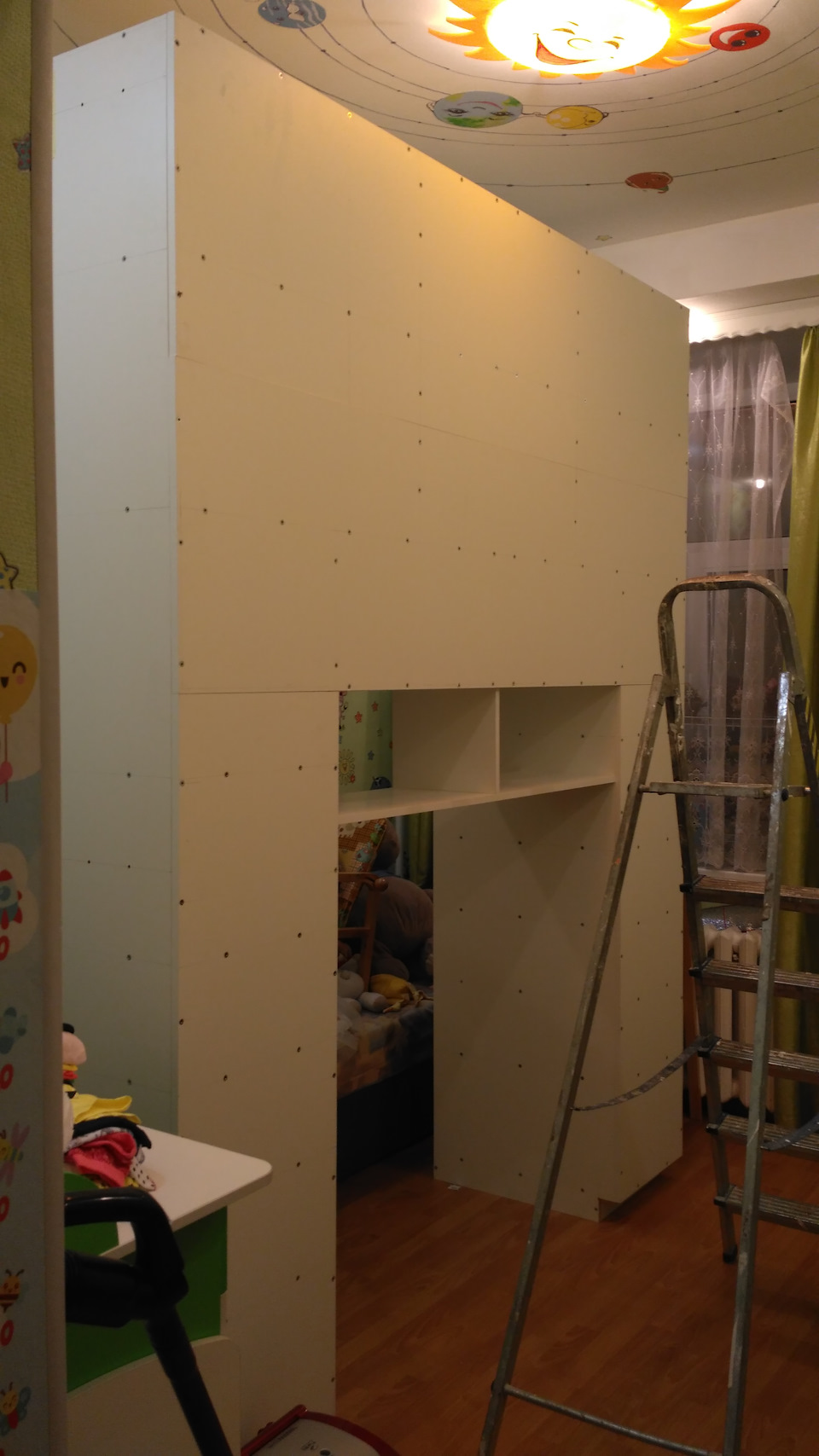

Затем поставил стенку на место и приступил к «лицу».
Для сверления присадки под петли использовал сверло Фостнера. Работа не сложная, но требует аккуратности. Петли использовал 3-х видов: Обычные прямые, а также 15 градусов и 30 градусов для углового шкафа.
Повесив дверцы, приступил к финальной части — к ящикам.

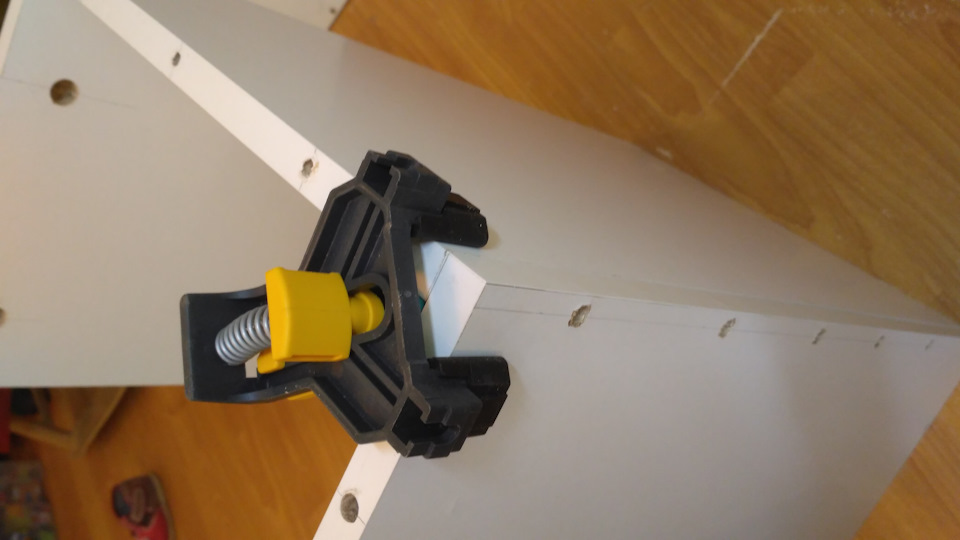

При сборке ящиков, да и не только ящиков, использовал зажимы, как прямые, так и угловые. Очень удобные штуки. Можно одному все делать, без посторонней помощи. Повесил на зажимы полочку, она висит себе, а ты ее прикручиваешь, руки свободны.

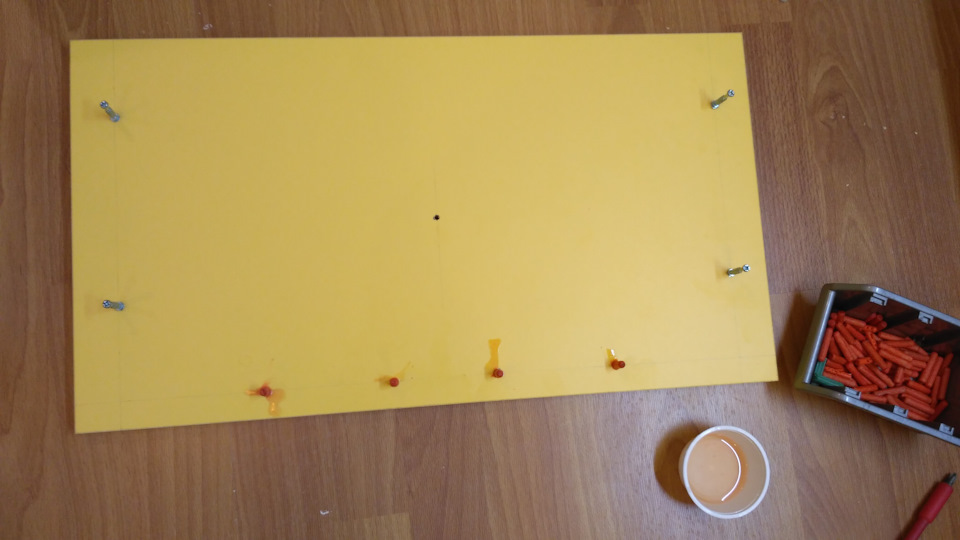

Лицо ящиков крепил на шканты с клеем, а также на эксцентрики. Сами ящики крепятся к шкафу на полновыдвижные полозья.
Ну вот вроде бы и все.

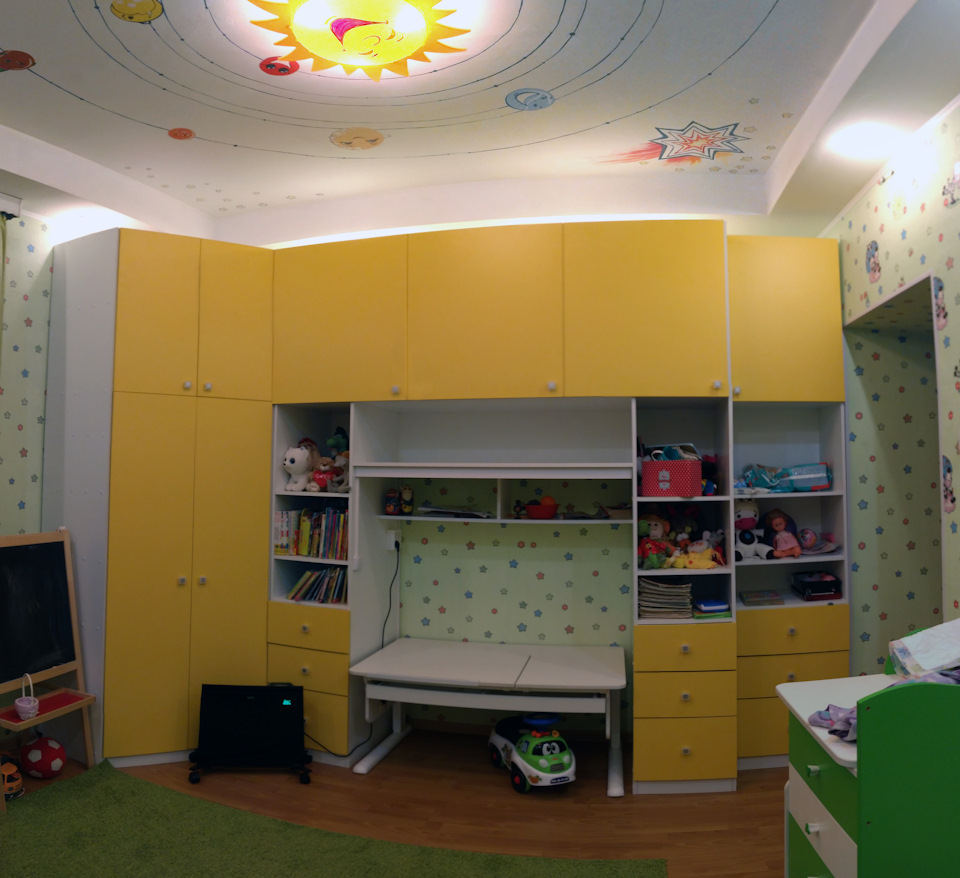

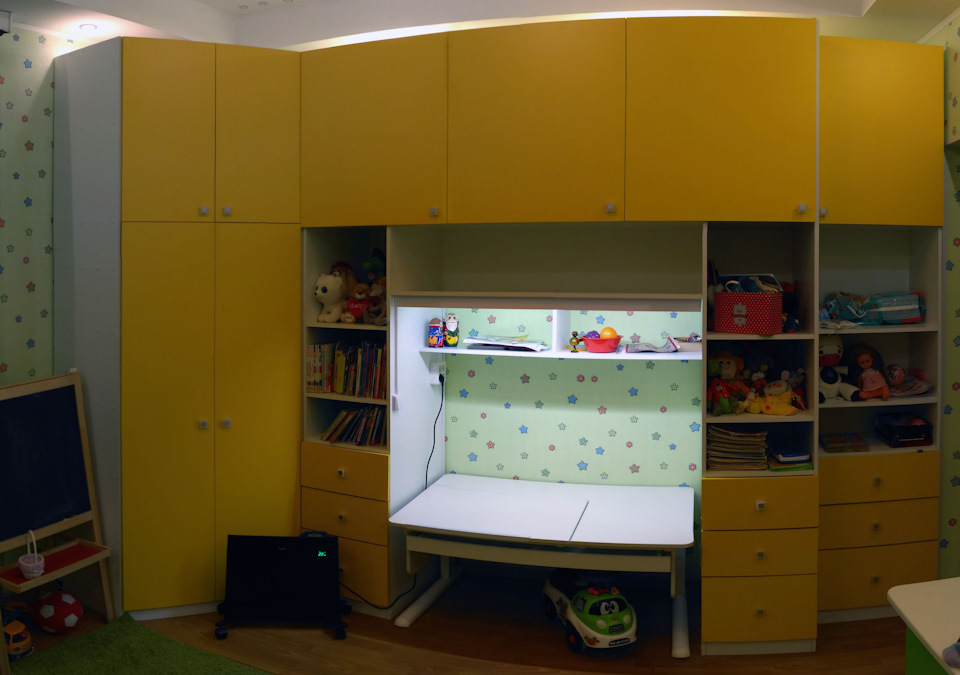

Шкаф получился большой…
Даже немного больше, чем ожидался. Зато места в нем очень много.
Разложили игрушки и вещи, которые раньше занимали пол комнаты, и в шкафу еще много места осталось.

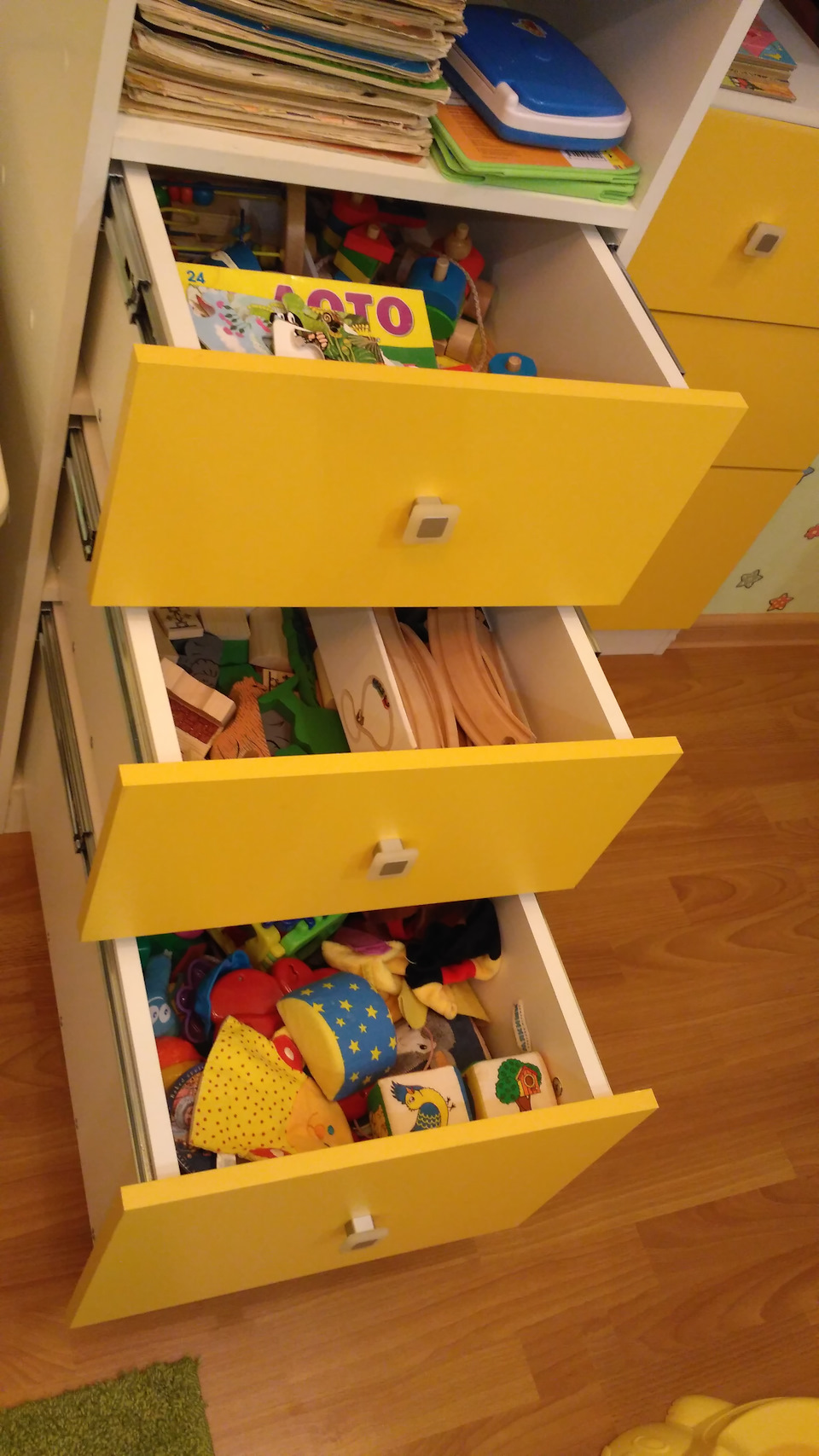

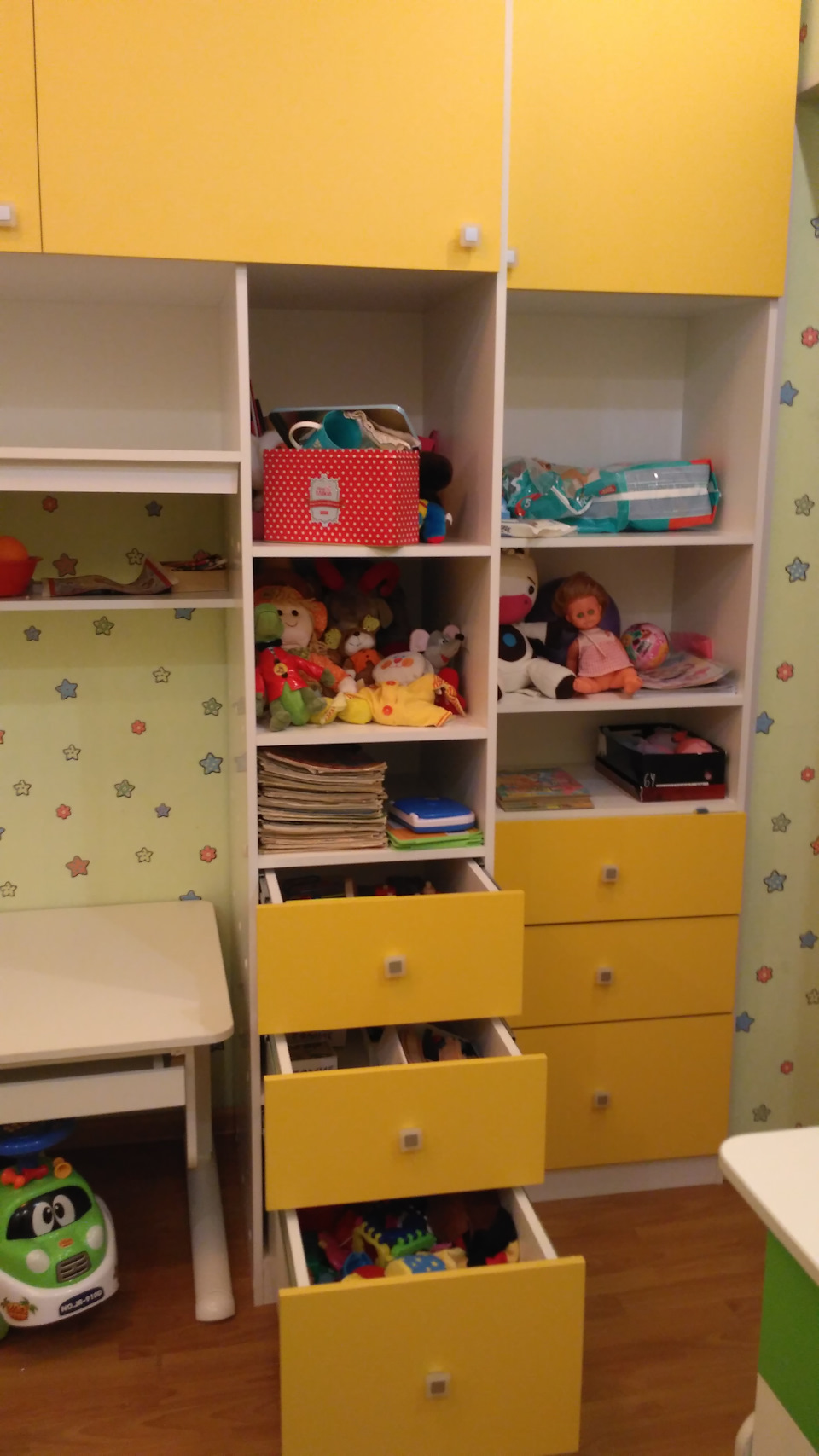

В ящики реально много влезает и все можно удобно достать.

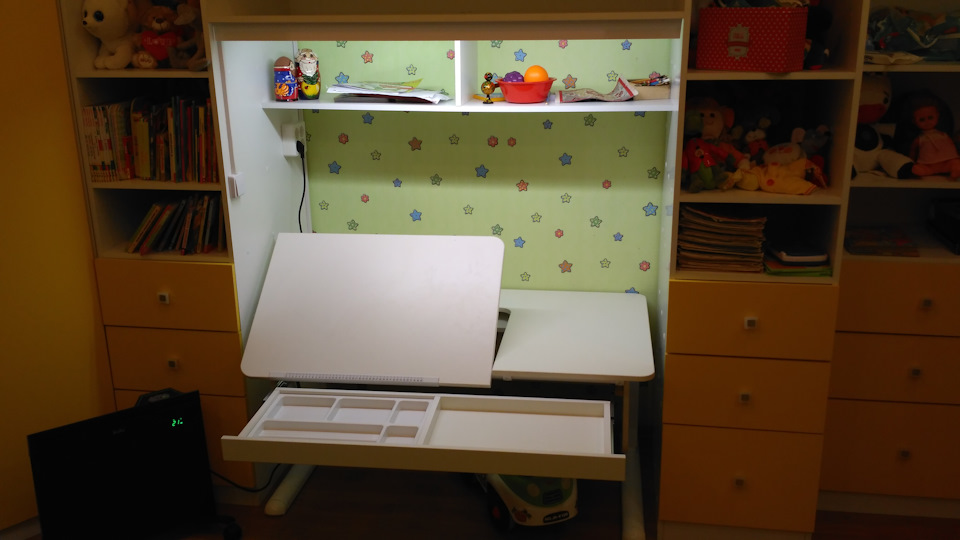

Место для учебы и творчества тоже получилось хорошим. Надеюсь, его хватит надолго.
В общем — жена довольна, дочь тоже довольна, и даже теща довольна=)
Несмотря на то, что шкаф получился большой, места в комнате стало больше.
По затратам — вышло порядка 45000 плюс-минус.
Времени заняло — 5 полных дней на основной каркас и где-то 2,5 недели по вечерам по 2 часа на ящики и прочие мелочи.
Шведская стенка, турник и брусья своими руками
Шведская стенка, турник, брусья — незаменимые вещи для занятий спортом как взрослых, так и детей. Несмотря на большой выбор готовых изделий, многие предпочитают сделать, например, шведскую стенку для ребёнка своими руками. Причина — высокие цены на промышленные образцы, желание испытать свои силы как мастера и создать «заточенный» для себя спортивный комплекс. В этой статье мы расскажем о недорогих вариантах шведских стенок, турников и брусьев, которые сможет сделать любой домашний мастер.
Самодельная шведская стенка из металла
У меня есть пятилетний сын. Мы с женой захотели купить ему шведскую стенку, но, посмотрев цены в магазинах, отказались от этой затеи. Дорого. Подумали приобрести б/у шведскую стенку. Ценник уже приемлемый, но крепление враспор, в потолок, тоже мне не подходит. Поэтому решил делать самодельную шведскую стенку, сварив её из металла.
Работу пользователь разбил на ряд последовательных шагов:
1. Сделал чертеж шведской лестницы.
Высота шведской лестницы зависит от высоты потолка в доме или квартире. Важно: чем меньше возраст ребёнка, тем труднее ему будет лазить по шведской лестнице, если расстояние между ступенями превышает 300 мм.
2. Сделав чертёж, al_com нарезал трубу диаметром в полдюйма на заготовки длиной 50 см (для ступеней) и 20 см (для креплений).
3. Далее вырубил из металлического листа толщиной 4 мм четыре уголка со стороной 10 см.
4. Купил профильную трубу 2.5х2.5 см на вертикальные стойки шведской стенки, высотой 2000 мм, и на две горизонтальные перемычки длиной 1000 мм.
5. Сварил шведскую стенку в единую конструкцию.
Попробовал повисеть на шведской стенке, не крепя её к стене. Испытания показали, что угол нужно усиливать. Поэтому сделал из профильной трубы 2х2 см укосины. Затем купил грунт, краску, два баллона лака и как следует покрасил конструкцию.
Следующий этап — изготовление гимнастических колец, верёвочной лестницы и каната для лазанья. Сначала пользователь занялся поисками веревки и решил купить репшнур в магазине, где продаётся пожарно-охранная сигнализация. Выяснилось, что производство занимается изготовлением веревочных лестниц, правда, длиной по 5 м за 1300 руб. Пользователю повезло, и ему удалось купить выставочный образец веревочной лестницы длиной 2 м всего за 500 руб.
Кольца самодельные — сделанные из металлического прутка, обернутого изолентой, и натянутого сверху кислородного шланга.
В итоге я сделал бюджетную и удобную шведскую лестницу. Осталось только поставить канат.
Деревянная шведская стенка
Если нет металла и доступа к сварочному оборудованию, то наиболее рациональный и доступный вариант шведской лестницы — сделать её из дерева.
Я давно сделал для дочек шведскую лестницу из дерева. Для этого потребовались — доски «пятидесятки», черенки от лопаты и электродрель с перовыми сверлами. Больше времени ушло на обработку заготовок. Хорошо прошкурил доски, обжег их паяльной лампой и покрыл лаком. На сборку конструкции ушло 10 минут.
Обожженная доска приобретает красивую фактуру. Увеличивается срок её службы, а также, при обжиге выгорает ворс, и отпадет необходимость в зашкуривании заготовки шкурой с мелким зерном.
Интересен вариант шведской стенки от Юрия Носова (ник на портале Uvik).
Дети любят подвижные игры, лазить, проказничать. Шведская лестница направит эту энергию в нужное русло. Чтобы сделать её, мне потребовались доска сечением 10х2 см, длиной около 4000 мм. Черенки для метлы 4 шт., длиной 1200 мм. Пила, дрель, шлифовальная машинка. «Жидкие гвозди» для дерева и 2 часа свободного времени на выходных.
Отверстия высверливались перьевым сверлом.
Лайфхак от Юрия Носова — если совместить две доски струбцинами, то размечать заготовки придется только один раз, а отверстия будут точно находиться друг напротив друга.
В итоге получились две доски с отверстиями под перекладины.
Также к шведской стенке пользователь изготовил турник, взяв для этого четыре обрезка доски длиной по 250 мм, просверлив в двух из них отверстия под перекладину. Места соединений досок промазали клеем. На финише работ шведскую лестницу покрыли лаком и закрепили на уголки на стене.
Набравшись опыта, пользователь изготовил разные варианты шведских лестниц.
И детских спортивных уголков.
По стопам Uvik пошел Edmon74 и сделал для четырехлетнего ребёнка шведскую стенку в квартире.
Параметры шведской лестницы:
Шведскую стенку планируется дооснастить гимнастическими кольцами и турником.
Переставные брусья и турник для шведской лестницы
Значительно расширить функционал шведской лестницы можно, если сделать для неё съёмный турник и брусья. Причем, в зависимости от конструкции, на таком спортивном комплексе смогут заниматься и взрослые, и дети.
Конструкция съёмного турника для шведской лестницы хорошо видна на фото ниже. Делал я его для ребенка весом 30 кг, но турник легко выдерживает вес в 60 кг.
Турник в снятом состоянии.
Два верхних зацепа крепятся к перекладине, а нижние упираются в перекладину шведской стенки. Нагрузка передаётся на узел соединения двух брусков. Верхний зацеп имеет увеличенное расстояние от отверстия до края бруска и дополнительно укреплен стягивающим болтом.
Вариант усиленного турника и деревянных переставных брусьев для шведской стенки.
Конструкция в сборе.
Усиливающий деревянный элемент брусьев.
Итоговый вариант съёмных брусьев для шведской стенки.
По теме советуем статьи: Как сделать оригинальный детский домик с песочницей, горкой и качелями и универсальный спортивный комплекс для детей разных возрастов, Как закрепить турник в квартире и пользоваться химическим анкером.
Шведская стенка: как сделать из дерева, металла и пластика – для детей и всей семьи
Прообраз шведской стенки – обычная хозяйственная лестница. Придумали ее финские крестьяне, а название свое она получила потому, что Финляндия тогда находилась под властью Швеции. Но это не суть как важно. Важно то, что уже простейшие упражнения на шведской стенке (см. рис. ниже) позволяют полностью избежать расстройств здоровья из-за сидячего образа жизни. Только скандинавы могли додуматься до такого использования лестницы: зимы в Фенноскандии долгие, суровые. Земля мало плодородная, сезон сельскохозяйственных работ короткий, а тут еще и непомерные подати. Без зимних подсобных промыслов вообще не выжить. Залеживаться зимой на печи, а по весне долго зевать и потягиваться, прежде чем запрячь Сивку-Бурку в соху, никак не возможно было.
Простейшие упражнения на шведской стенке
Основные требования
Для простых упражнений на шведской стенке можно привязать обычную лестницу к стрехе или потолочной балке, как делали финны старого времени. Но шведская стенка для расширенного и полного комплекса физических упражнений устроена уже по-иному.
Размеры спортивно-оздоровительной шведской стенки должны быть таковы:
Даже при самых несложных упражнениях в медленном темпе на спортивные снаряды приходятся динамические нагрузки, много превышающие вес занимающихся. Статические нагрузки от детей меньше, а динамические относительно веса тела ребенка больше, чем от взрослых. Поэтому шведская стенка для полного комплекса упражнений взрослых должна выдерживать в течение 20 мин без нарушения собственной конструкции и крепления к строительным конструкциям груз, подвешенный к середине любой из перекладин (или, при приеме в эксплуатацию и годовом освидетельствовании, ко всем поочередно) груз весом:
Почти как предок
Технологически шведская стенка может быть выполнена из дерева, металла и прочного пластика. За деревянную приятно взяться. Стальная более подойдет для усиленного комплекса упражнений с упором, см. далее. Пластиковая – для детей дошкольного и младшего школьного возраста. Начнем со шведской стенки из дерева, как наименее трудоемкой и универсальной.
Чертежи и устройство простой деревянной шведской стенки
Чертежи типовой деревянной шведской стенки даны на поз. 1 рис. На перекладины пойдут черенки для садового инструмента из дуба, бука, граба и т.п. твердой плотной мелкослойной древесины без дефектов. Поскольку они далеко не всегда точно круглого сечения, нужно в любой столярной мастерской с токарным станком или в токарной по металлу проточить концы нарезанных в размер черенков до диаметра 35 мм (поз. 2). Длина проточки – 20 мм; такова же и глубина лунки. Это позволит выбрать лунки под черенки в тетивах самым распространенным мебельным сверлом Форстнера, т. наз. петельным (но см. также далее).
О креплении снаряда наглухо поговорим далее, но вообще-то типовая шведская стенка достаточно прочна сама по себе и с помощью крюков из стали 40х4 или 30х6 (поз. 4) может быть подвешена на установленную в распор между стенами траверсу (штангу, поз. 5) или низкую (плоскую) П-образную скобу из трубы от 40х2. К скобе нужно приварить подпятники-«пятаки» каждый под 3-4 самореза на 6-8 мм в пропиленовых дюбелях. Замуровывать концы несущей скобы в стену нельзя! Расшатается обязательно! Сборка – лежа на подпорках с выравниванием в плоскость и горизонт на сухую или, лучше, на плазе – ровной, застеленной пленкой поверхности. Заглубление стальной части метизов в несущую стену (помимо толщины отделки):
Примечание: как сделать простую шведскую стенку наподобие деревянной лестницы, см. также видео ниже.
Видео: пример изготовления простой шведкой стенки
Детали и варианты
Самая, казалось бы, не домашняя операция – проточка концов перекладин – на самом деле обычно затруднений не вызывает. В любом инструментальном магазине или на железном базаре вам подскажут, где поблизости есть токарка, где у вас на глазах недорого перекладины обточат. Возможно, и сам продавец это сделает. Гораздо больше сложностей возникает при поиске материала для тетив и выборе способа крепления снаряда к несущим конструкциям. Также – как ставить на стенку навесную гимнастическую перекладину (турник) и поручни для упражнений на упоре руками (их часто называют упором, ручным упором или, реже, полубрусьями). Упор и турник стали непременными принадлежностями домашней шведской стенки; турник часто делают ее неотъемлемой составной частью.
Тетивы
Обычная строевая доска на тетивы шведской стенки без выбора не подойдет: она не рассчитана на такое большое количество точек сосредоточенной нагрузки. Выбрать продавец то ли позволит, то ли нет, да и выбирать, скорее всего, будет не из чего: пиломатериал высшей кондиции (а такой и нужен на спортивные снаряды) отбирается уже при распиловке производителем и в продажу идет по цене в разы дороже. Склеить тетивы из фанеры? Трудоемко и ничуть не дешевле – фанера сравнительно с деловой древесиной тоже дорога.
Однако есть способ упрочнить в нужной степени дешевую упаковочную фанеру. Он же позволяет сделать тетивы шведской стенки из вовсе бросовых ее отходов. Труда на выклейку придется потратить не меньше, но затрат получится вряд ли больше, чем на покупку ординарных досок. А прочность готового изделия будет больше, чем из отборных высшей кондиции.
Способ этот – предварительная пропитка фанерных заготовок водно-полимерной эмульсией (ВПЭ). Этот недорогой, безвредный, безопасный и удобный в использовании материал совершенно исключает расслаивание самой дрянной фанеры и в несколько раз повышает ее прочность. Помимо того, отпадает необходимость в дорогом и узко специализированном сверле Форстнера – все отверстия сквозные, их можно сверлить хоть ручным коловоротом обычным перьевым сверлом по дереву. На шведскую стенку с избытком хватит 3-4 л ВПЭ.
Как собирается шведская стенка в тетивах, переклеенных из фанеры с пропиткой ВПЭ, показано на рис. ниже и (вместе с рядом приводимых далее конструкций) описано в статье о домашнем спортивном уголке.
Как собрать шведскую стенку в переклееных из отходов фанеры тетивах
Для стенки, на которой регулярно занимаются взрослые, толщину внутренних частей тетив нужно увеличить до 28-32 мм; тогда все слои можно набирать из кусков, подогнанных встык. Полная «техкарта» сборки такова:
Наборный вариант
Другой вариант удобной и довольно экономной, хотя и достаточно трудоемкой шведской стенки в квартиру – наборно-разборная комбинированная в дверном проеме: тетивы из обычной строевой доски или 15 мм фанеры, перекладины стальные из труб, серьги перекладин – дуб, бук, граб.
Чертежи разборной шведской стенки в дверном проеме даны на рис.:
Чертежи разборной шведской стенки в дверном проеме
Поскольку точек крепления к несущей конструкции аж 32, крепеж мелкий, саморезы 3 мм; их заглубление в дверной косяк – от 20 мм. Перекладины обязательно стальные: деревянные, не включенные в общую силовую схему, не выдержат. Фиксация серег на перекладинах – винтами М4-М6 с головками впотай. Диаметр частей перекладин под захвать взрослыми можно увеличить, надев на них пластиковые оболочки, напр. из 2-3 слоев термоусаживаемой трубки (ТУТ); это же повысит шероховатость перекладин до «деревянной».
Достоинство данной шведской стенки – сняв часть перекладин, можно выполнять упражнения с широким махом ногами. Недостатки – на время упражнений перекрывается проход, портится дверной косяк и внешний вид проема. Кроме того, оптимальный шаг перекладин по высоте 150 мм получить невозможно, а 240 мм это близко к предельно допустимому.
Турник и упор
Простая перекладина для подтягивания и удержания угла ногами на весу существенно расширяет функциональные возможности шведской стенки. Детская шведская стенка без турника вообще теряет большую часть своих развивающих качеств. Простую стенку-лестницу несложно дополнить навесным держателем перекладины для подтягивания и др. статических упражнений (без резких движений).
Чертежи шведской стенки с деревянным навесным держателем турника даны на рис. (верхний кронштейн держателя справа вверху; нижний – там же внизу).
Чертежи шведской стенки с навесным деревянным держателем турника
Другие варианты исполнения навесного турника и ручного упора для шведской стенки показаны на след. рис.:
Варианты конструкции навесного турника и упора для рук на шведскую стенку
Ручной упор позволяет заниматься на шведской стенке уже весьма опытным и физически развитым пользователям, поз. 4 и 5. Для деревянного навесного упора нужно брать идеально однородное без дефектов дерево особо прочных пород: тиковое и т.п. Размеры навесного на шведскую стенку упора для рук даны справа на рис.
Однако наиболее функциональны ручные упоры, совмещенные с перекладиной, см. еще один рис.:
Навесные на шведскую стенку упоры для рук, совмещенные с перекладиной
Примечание: вынос перекладины турника вперед – 60-65 см.
Стационарный (прикрепленный наглухо) турник на шведской стенке обязателен для средней степени напряженности или усиленных занятий взрослых, тем более что он не мешает детям пользоваться навесным турником, а взрослым – упором для рук. Однако в таком случае крепить консоли турника (держащие перекладину кронштейны) 3-мя или 4-мя болтами (поз. 1 и 2 ниже на рис.) – грубая ошибка, как и детали, выполненные из явно дефектной древесины (показано красными стрелками на поз. 2). Крепление квадратом допустимо, если гнезда под болты сквозные винтовые, а детали снаряда из высококачественного переклеенного твердого дерева, поз. 3. В любом другом случае центрально-симметричное крепление при превышении допустимой нагрузки или от усталости может разрушиться «все вдруг».
Как крепить стационарный турник к шведской стенке
Правильнее всего прикрепить стационарный турник к шведской стенке на косынках из фанеры толщиной 24-32 мм. Косынки крепятся к тетивам не менее чем 4-мя сквозными болтами М10-М12, поз. 4. Косынки можно переклеить из фанеры как описано выше. Если слоев заготовки не менее 4-х (фанера 6 мм), то куски на сборку слоев годятся от прим. 100х150 мм. Главное – чтобы швы в слоях не совпадали в параллель сходились не ближе 5 толщин фанеры.
Несколько менее надежно крепление прямых консолей из качественного дерева клином 5-ю болтами. Оно расшатывается скорее, чем косынка, но к внезапному разрушению не способно: сначала расшатается, что будет заметно.
Шведская стенка из металла
На шведской стенке из металла рекомендуется заниматься людям крепким и освоившим достаточно сложные упражнения (см. в конце). Их ладони более хваткие, чем у начинающих, а нагрузки продвинутые пользователи создают большие. Шаг установки перекладин по высоте в таком случае берут поближе к максимально возможному в соответствии со своей антропометрией.
Чертежи 2-х вариантов шведской стенки из металла (преим. мужского и женского) даны на рис; размеры «женского» справа – в см.
Чертежи шведских стенок из металла
Тетивы и консоли перекладины там и там – профтруба 80х40х3. Перекладины – труба 40х2. Проставки-«ножки» для крепления к стене – профтруба 40х40х2. Не мешало бы из такой же трубы сделать подкосы для консолей правого варианта: тогда варить можно будет обычной сваркой плавящимся электродом от портативного сварочного аппарата.
Примечание: как сделать в домашних условиях шведскую стенку из металла, также см. ролик:
Видео: металлическая шведская стенка с турником и брусьями
Крепление к стене
Крепить шведскую стенку к стене стальными уголками и саморезами, как часто делают мастера-любители, неправильно. Стоит одному уголку надломиться от усталости металла (что вероятнее всего как раз во время занятий), как все крепление может враз оторваться. Крепление взрослой шведской стенки к несущей стене возможно в 4-х или 6-и точках. Детскую желательно крепить в 2-х точках, см. далее.
В 4-х точках шведская стенка крепится подпятниками на 3-4 самореза в дюбелях каждый, см. выше. Это крепление в основном для людей небольшого веса (до 70 кг). Нижняя пара подпятников располагается посередине между первой и второй перекладинами, а верхняя – между 2-й и 3-й сверху.
При креплении на 6 точек нижние две располагаются поближе к полу, но не менее чем в 0,75 ширины тетивы от ее нижнего края. Если, скажем, тетива шириной 150 мм, то расстояние нижних точек крепления от пола – 100 мм. Верхние точки намечают посредине между последней и предпоследней перекладинами, а средние – посредине между нижними и верхними, но так, чтобы они пришлись и на середину расстояния между перекладинами.
Шведскую стенку на 6 точек крепят, как правило, анкерными болтами от М10, но диаметром по телу болта не более 1/3 толщины тетивы и не более 1/2 ее толщины под головку с шайбой. Под болты с шайбами в деревянных тетивах сверлят ступенчатые сквозные отверстия. Глубина большего отверстия (под головку) – на половину ширины тетивы. В стальных тетивах сверлят ровные отверстия под тело болта. Заглубление анкеров в несущую стену (помимо толщины отделки):
Для детей
Второе – дети растут. Когда малыш перерастет детскую стенку, ее нужно будет заменить на «взаправдашнюю» или убрать. Весьма желательно, чтобы при этом ремонт детской комнаты не понадобился или понадобился минимальный. И в то же время детская шведская стенка, пока используется, должна стоять на своем месте как влитая, что бы ее обладатели на ней ни вытворяли.
Примечание: альтернативный вариант – детская шведская стенка, активно поглощающая динамические нагрузки, см. далее.
В распор
Для крепления детской шведской стенки в распор используется упругость конструкции. В таком случае тетивы должны быть прямыми, прочными и устойчивыми в поперечных направлениях, т.е. достаточно толстыми: деревянные толщиной от 30 мм; фанерные проклеенные – от 24 мм.
Чертежи шведской стенки для детей с креплением в распор на 2-х точках даны на рис. (Также см. подробнее в статье о спортивном уголке).
Чертежи детской шведской стенки с креплением двумя точками в распор
Процедура монтажа на место такова:
В упор
Крепление детской шведской стенки в упор на 2-х точках показало себя надежнее крепления в распор. Оно не требует помощника для выполнения, меньше портит несущую стену и пол, а также позволяет придать снаряду игривый вид. Крепление в упор действует по принципу рычага, заклинившегося в мертвой точке. Поэтому его верхние точки крепления должны быть абсолютно жесткими во всех 3-х плоскостях, а тетивы несколько изогнутыми. Толщина дощатых тетив от 24 мм; фанерных пропитанных ВПЭ от 16 мм, т.е. фанерные тетивы могут быть цельными не переклеенными.
Условия надежности такого способа крепления, во-первых – опорные поверхности должны вписываться в прямой угол (выделено красным на рис. ниже). Чтобы стена и пол меньше терлись, на опорные поверхности наклеивают тонкие силиконовые прокладки (резина оставляет следы). Во-вторых, носки пяток тетив должны выступать вперед не менее чем на расстояние, равное отстоянию осей перекладин от несущей стены. Если начинающие атлеты уж очень шустры и резвы, лучше вынести носки пяток вперед на половину выноса перекладины турника или более, т.е. на 25-30 см. Третье: крепление к стене – анкерными болтами от М8. Заложение анкеров в стену от 80 мм, от 90 мм и от 100 мм для бетона, кирпича и дерева соотв.
Способ крепления детской шведской стенки в упор между полом и несущей стеной
На самопоглощении
Шведская стенка из пластика для взрослых вопрос очень и очень сомнительный. Бытовые пластики плохо держат статические нагрузки и быстро от них устают. Специальные (напр. углепластик «карбон») очень дороги и перегруженные склонны к внезапному разрушению. Но детская шведская стенка из полиизопропилена (попросту – пропиленовая) очень хорошее решение, т.к. пропилен отлично поглощает динамические нагрузки. Только крепить пропиленовую детскую шведскую стенку к стене нужно как взрослую, в 3-х или 4-х точках на анкерах М6-М8 с заложением в стену 90, 100 или 120 мм для бетона, кирпича и дерева. Как собрать шведскую стенку из деталей пропиленового водопровода на пайке, см. след. сюжет:
Видео: детская шведская стенка из пластиковых труб
Примечание: не забудьте заглушить отверстия под болты в тетивах – в них же детский пальчик пролезет!
В заключение – упражнения
Вернемся к тому, с чего начали: чем можно заняться на шведской стенке. О семейном комплексе упражнений на ней с ребенком см. видео ниже.
Видео: упражнения на шведской стенке с детьми
а о расширенном для прекрасных дам, желающих стать еще прекраснее – следующее.
