Как сделать деревянную ручку кпп
Ручка рычага КПП из алюминия и дерева
Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать набалдашник для рычага коробки переключения передач автомобиля из алюминиевого сплава и дерева.
В нашем современном мире стало довольно много автомобилей и они являются все таки средством передвижения нежели роскошью, но богатеи все же автомобиль ставят в разряд роскоши, делая кожаные солоны, и эксклюзивный дизайн. А нужно ли все это?
Автор считает что нужно, доказывая это своим собственным примером, а именно он сделал уникальный набалдашник из алюминия с деревянной вставкой из мареного дуба. Вначале изготовил земляную форму для заливки расплавленного алюминия. Для чего сделал эскиз на дощечку с настоящей ручки КПП, в пластиковую емкость насыпал земли с песком и выпиленную деревяшку поместил в землю, таким образом образовал полость в форме набалдашника. Расплавил и залил алюминий, дал остыть и извлек, потом отшлифовал, снял фаску, просверлил отверстия, сделал вставку из мареного дуба. Распечатал кельтский узор и наклеил на ручку, по контуру бор-машинкой проделал канавки.
И так, давайте внимательно рассмотрим, что именно понадобилось автору для изготовления набалдашника рычага КПП автомобиля.
1. алюминиевый лом (автор использовал 2 поршня от мотоцикла «Урал»)
2. дерево для матрицы (любой породы)
3. земля с песком для земляной формы
4. пластиковая канистра
5. распечатанный рисунок кельтского узора
6. дерево для вставки ( моренный дуб)
7. грунтовка для металла
1. земляная форма
2. газовая горелка
3. тигель
4. прихват
5. электролобзик
6. дрель
7. напильник
8. наждачная бумага
9. наждак
10. штангенциркуль
11. бор-машинка
12. плашка
13. метчик
14. карандаш
15. пластмассовый набалдашник (как образец)
Пошаговая инструкция по созданию уникальной ручки на рычаг коробки переключения передач автомобиля своими руками.
Первым делом автор взял оригинальный пластмассовый набалдашник от КПП авто и по нему сделал деревянный болван, а именно приложил пластиковую рукоять на обрезок простой доски и обвел карандашом его контур, затем по намеченному образу выпилил при помощи электролобзика.
Вот такая замечательная ручка на рычаг коробки переключения передач получилась у нашего автора. Так же мастер предоставил очень подробное видео, где он раскрывает тайны и тонкости работы с металлом и деревом.
Надеемся материал вам понравился) Как видите все довольно просто и под силу рукастому и мастеровому человеку) Пошаговая инструкция вам представлена, так что берем и делаем. Дерзайте друзья!
На этом заканчиваю статью. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!

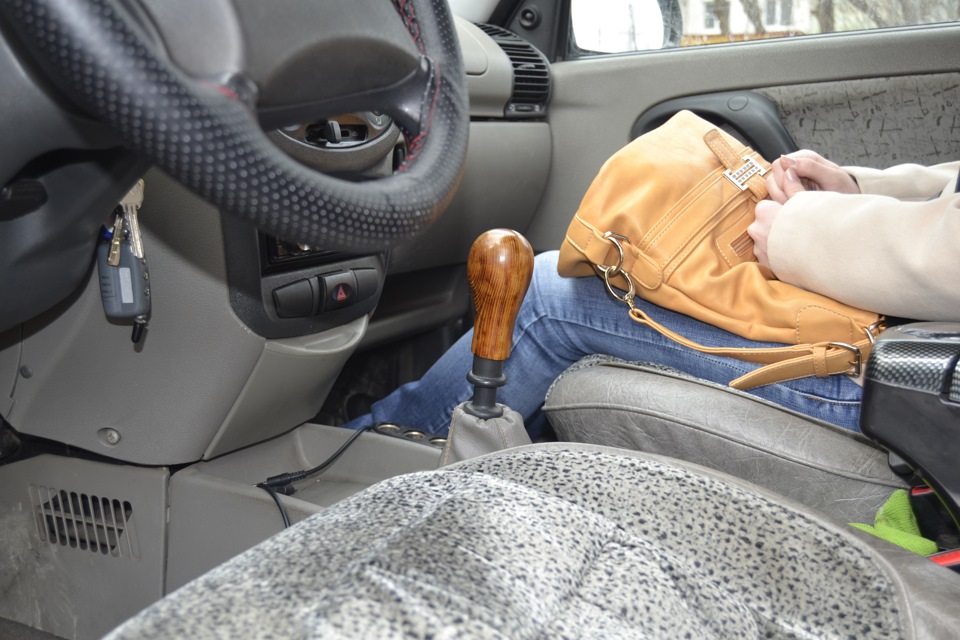

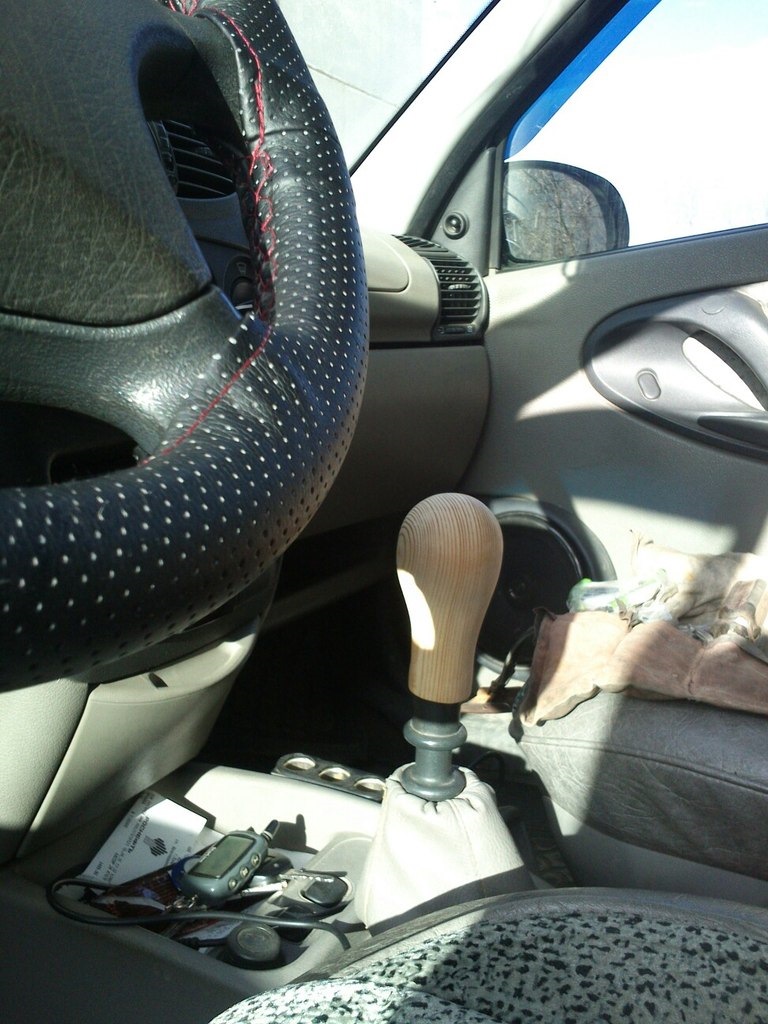

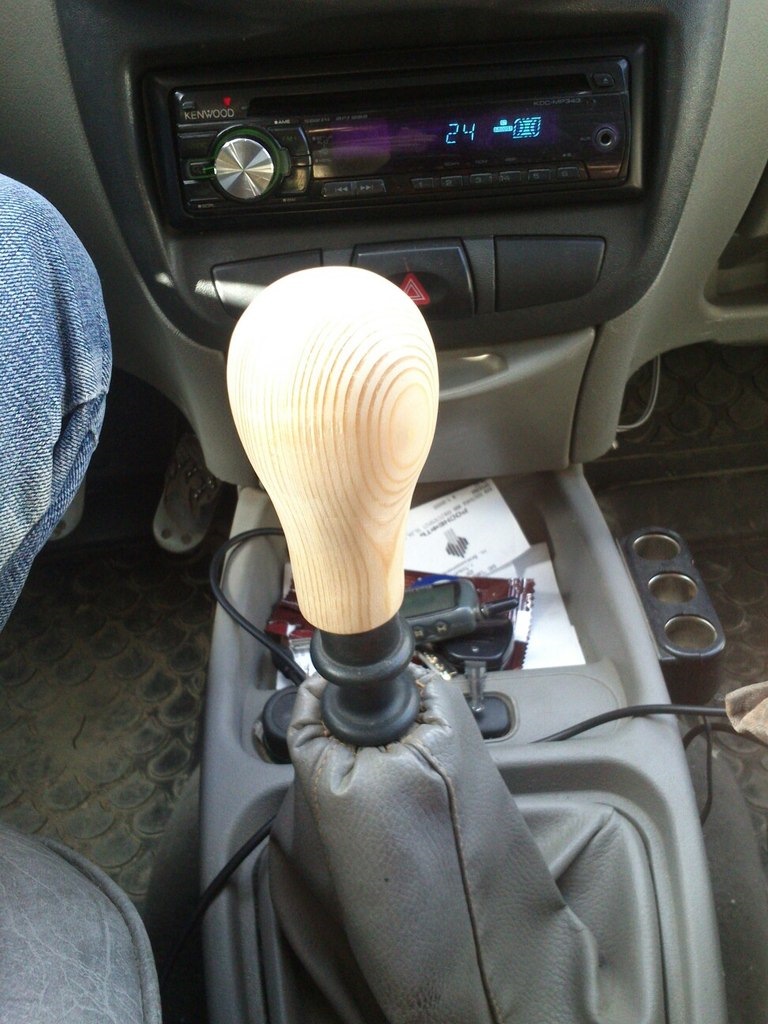

Communities › Сделай Сам › Blog › Деревянная ручка КПП. Добавил фото из машины.

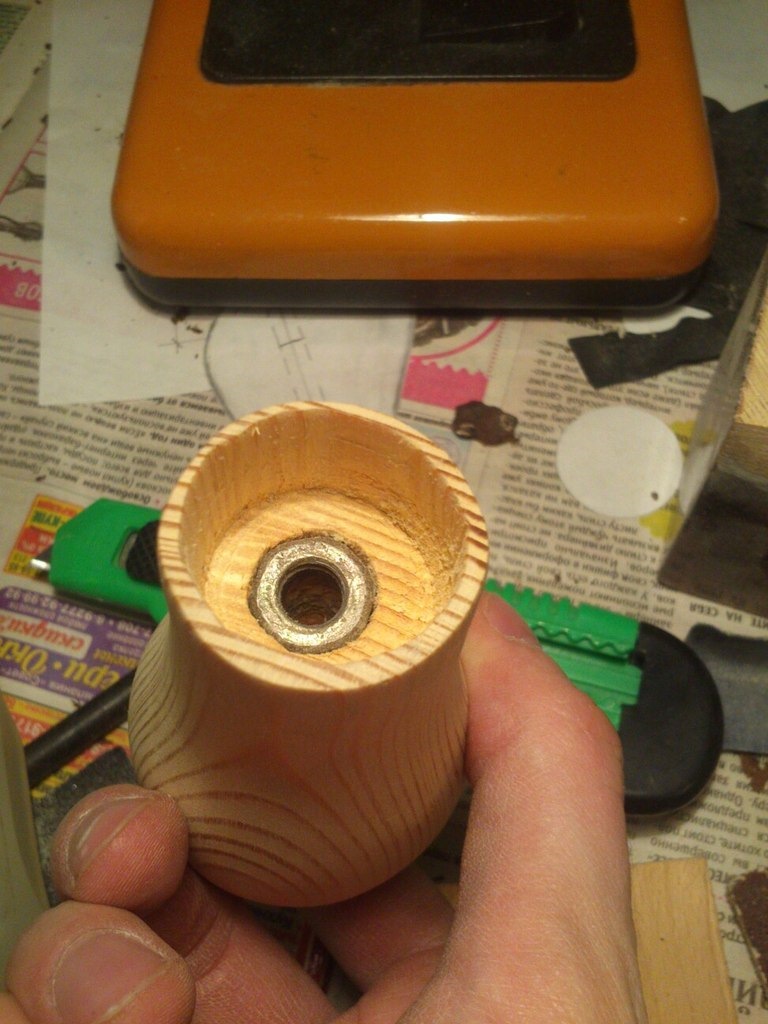

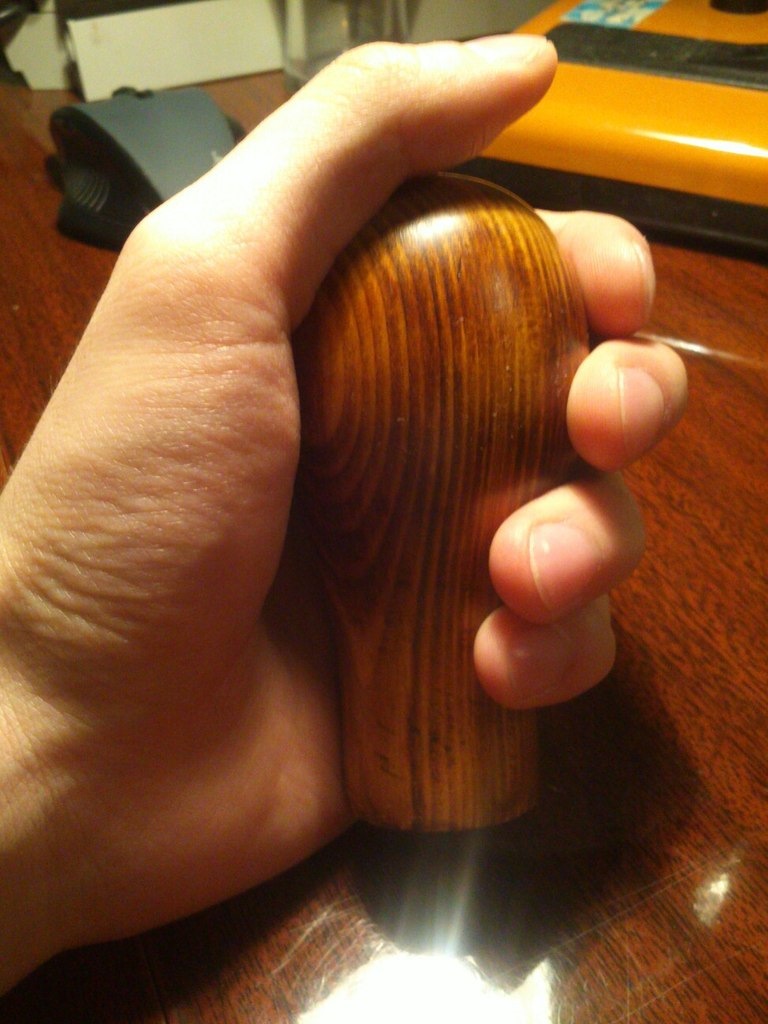

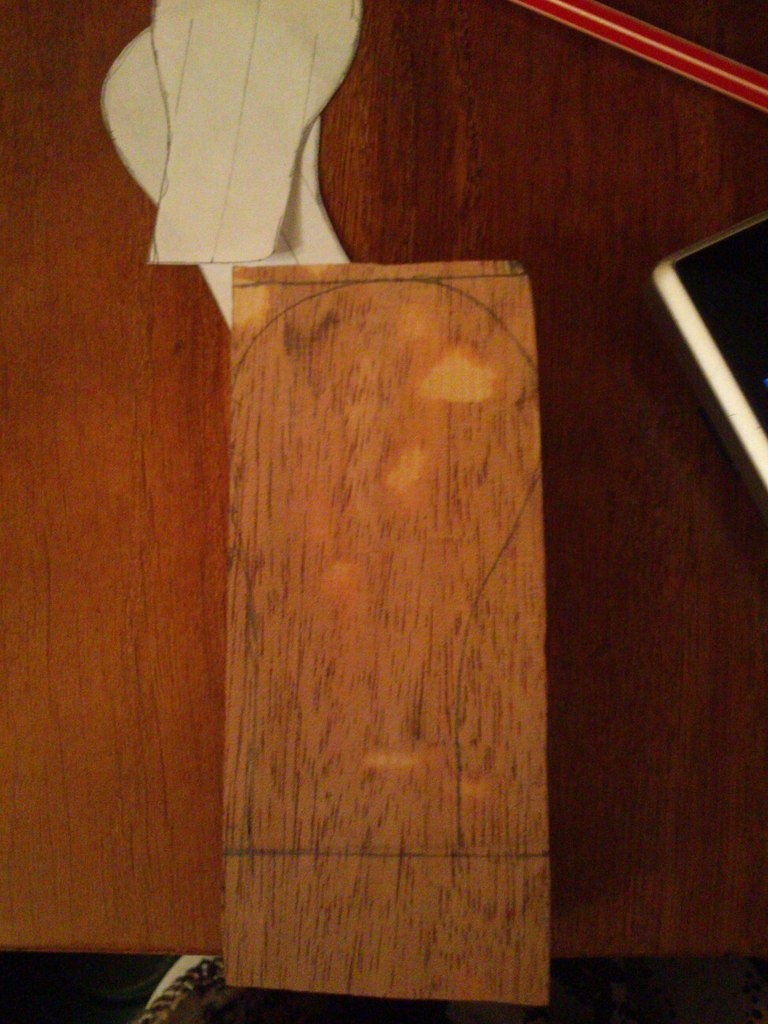

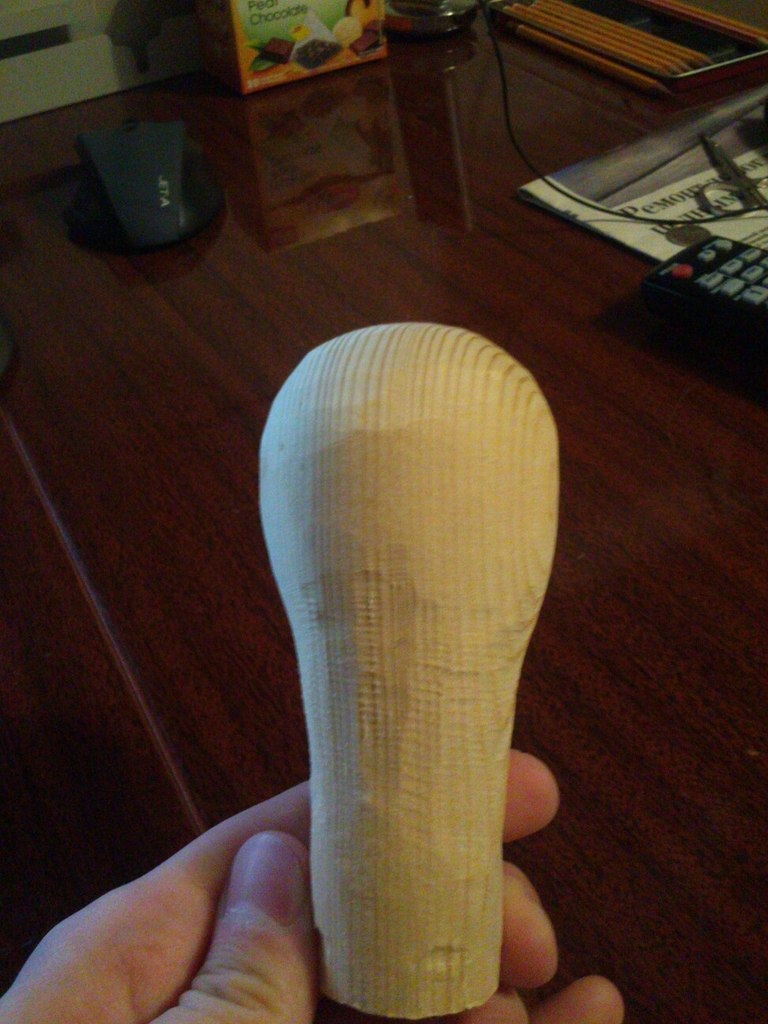

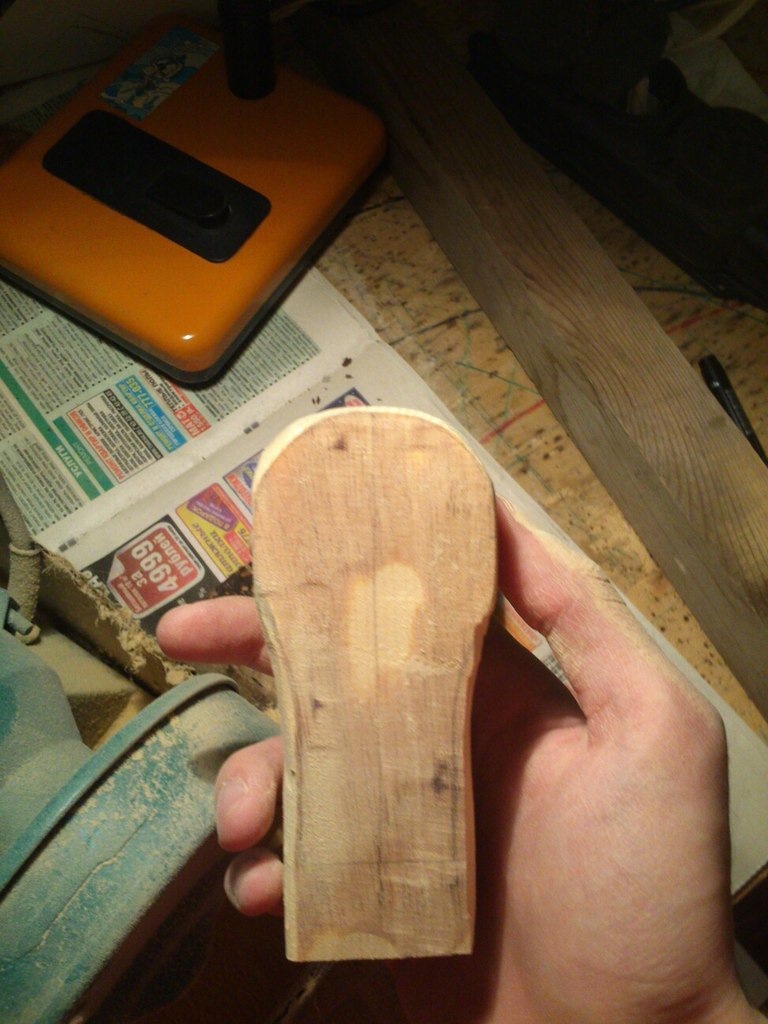

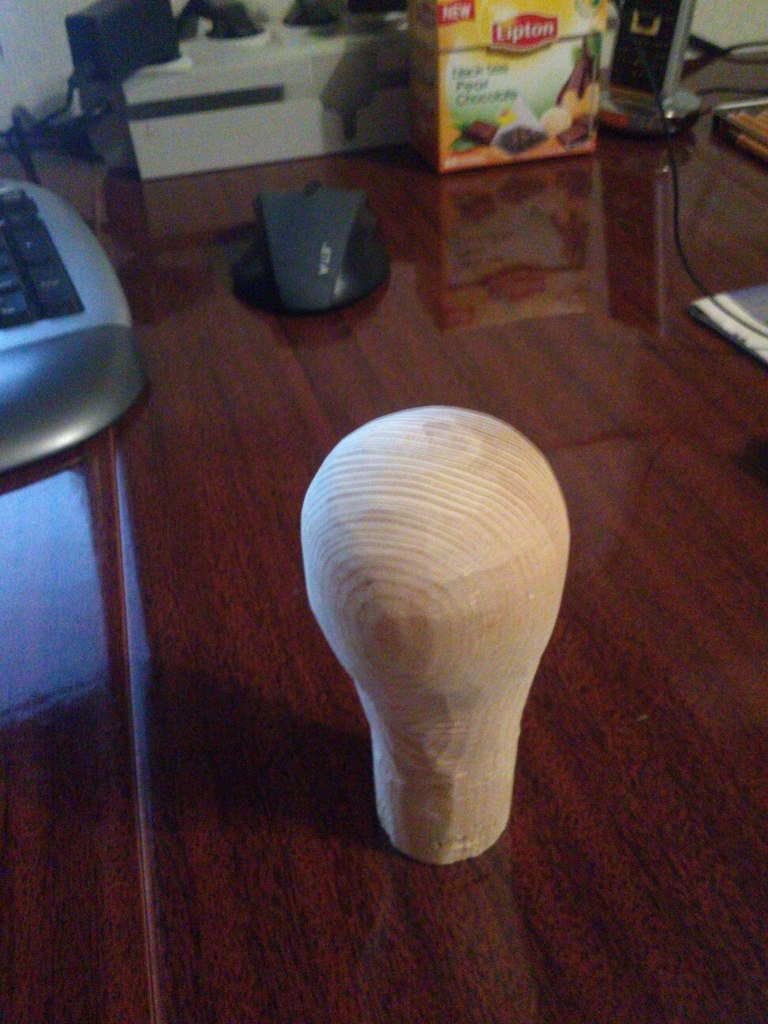

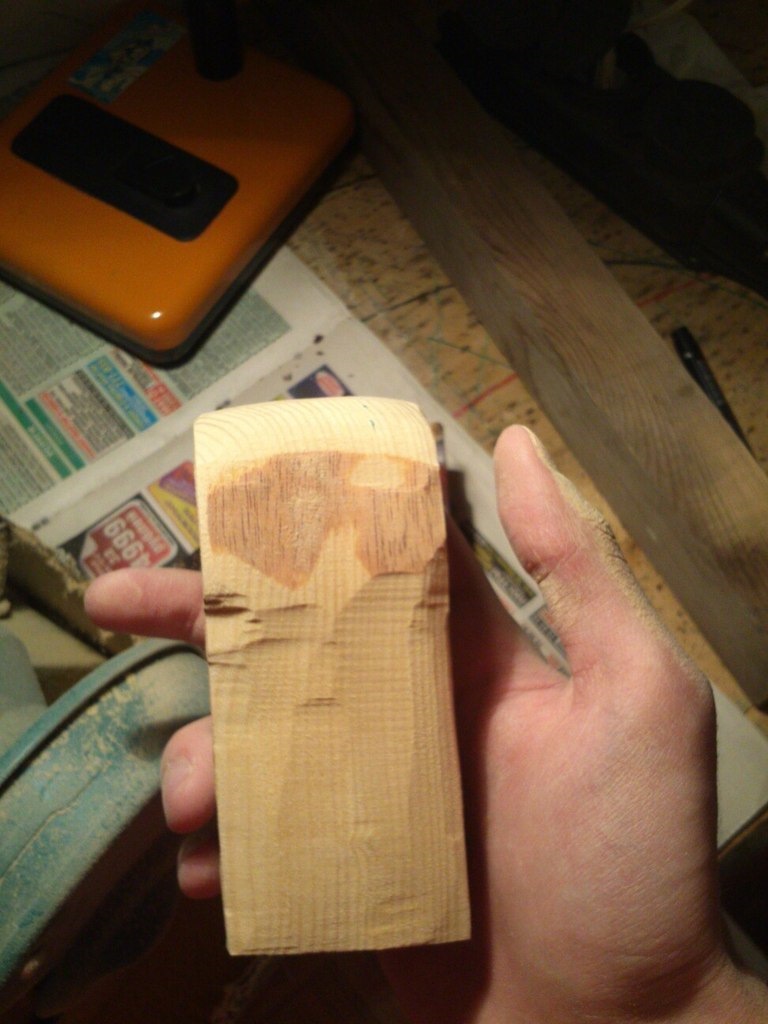

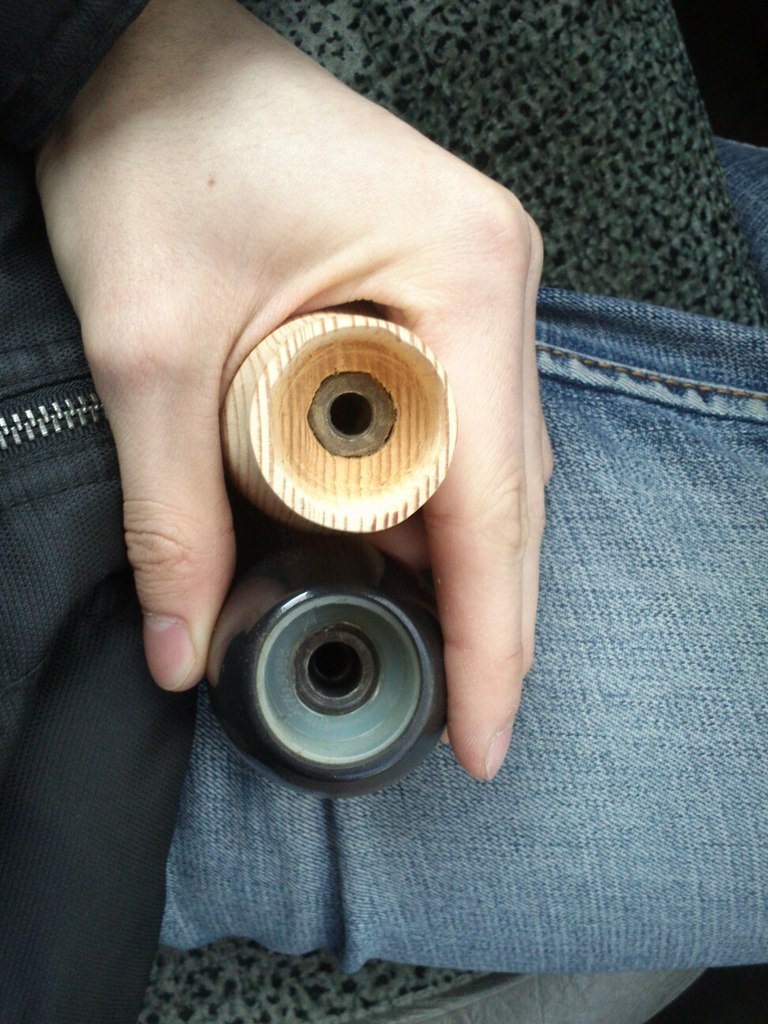

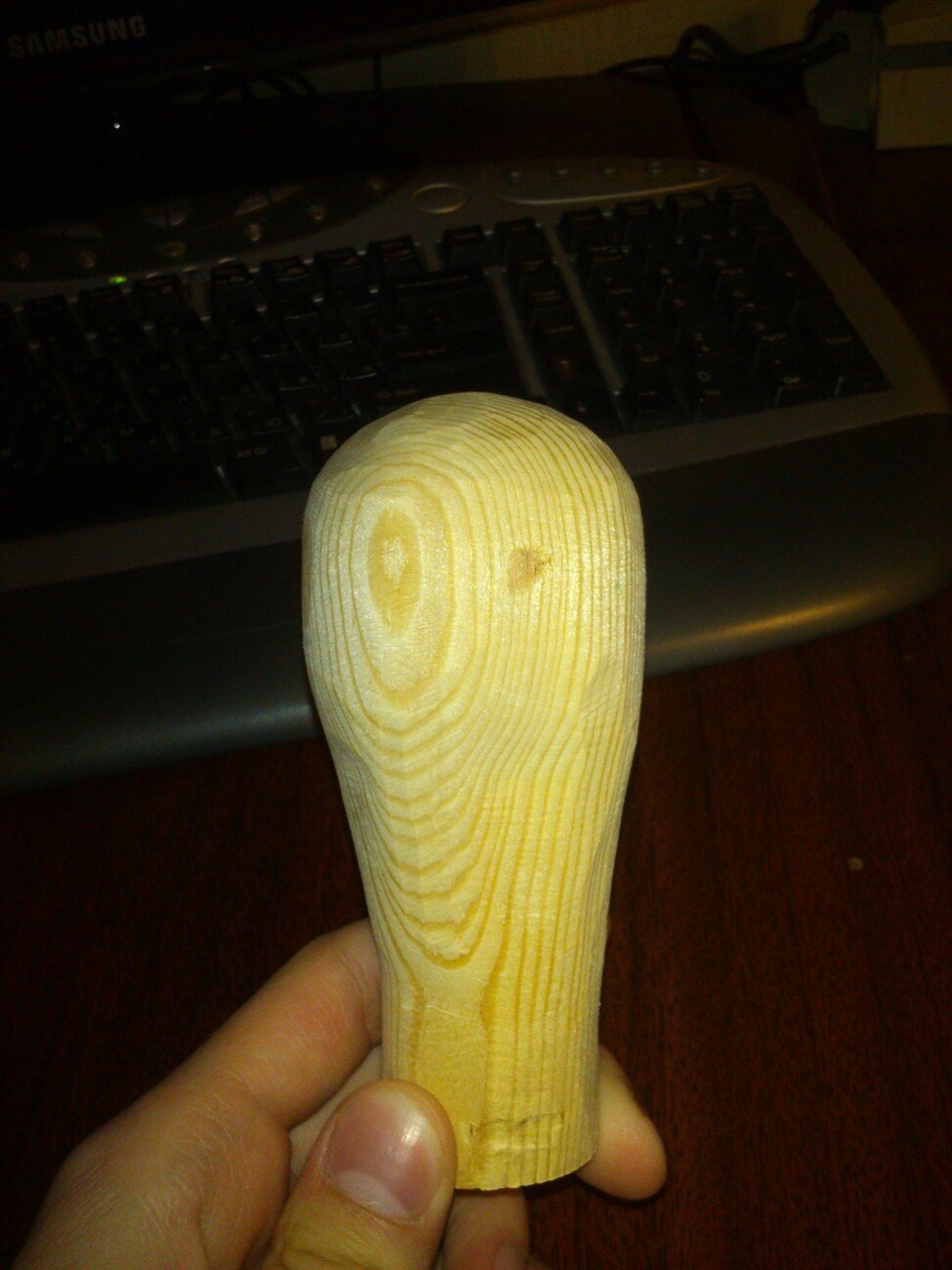

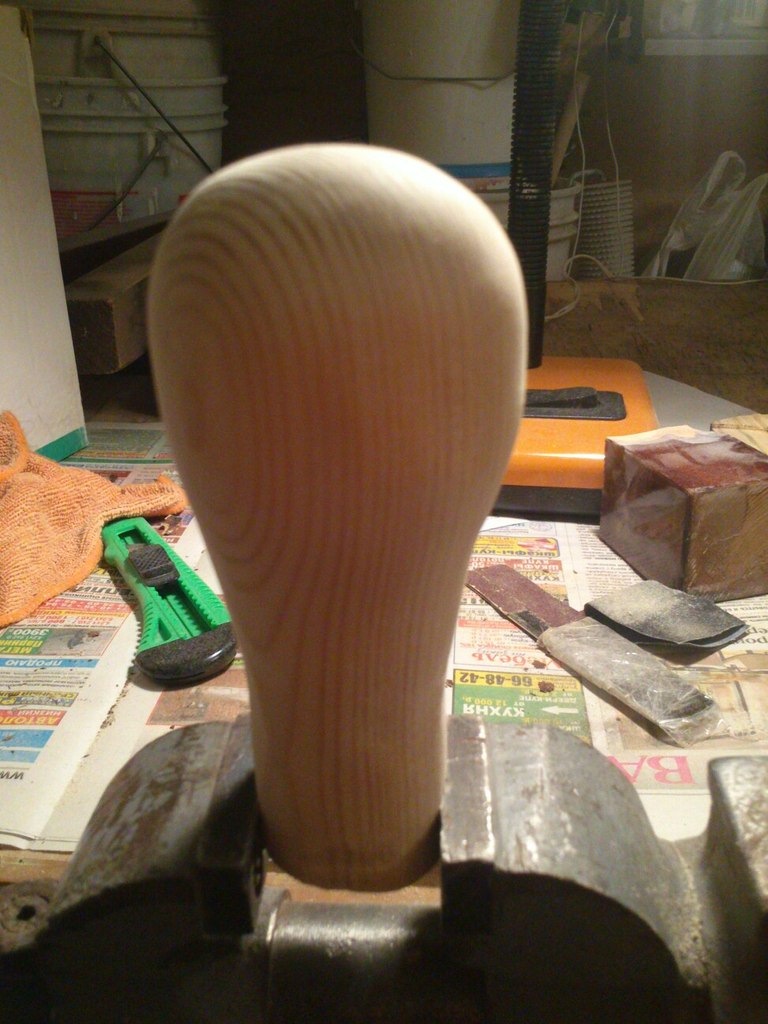

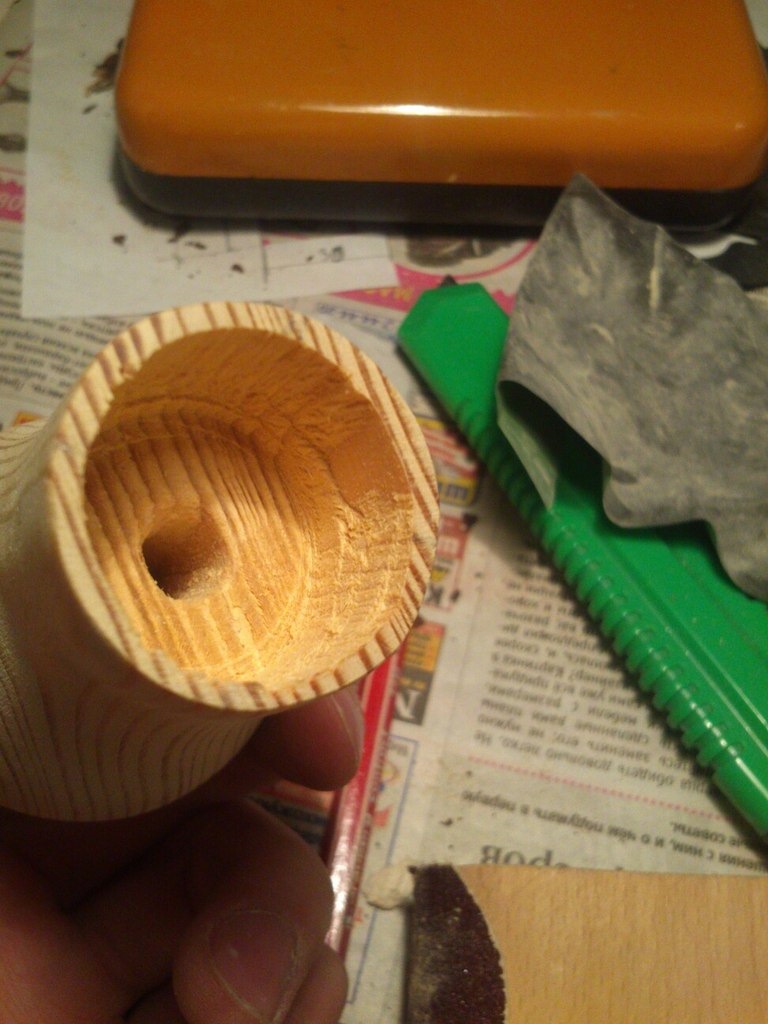

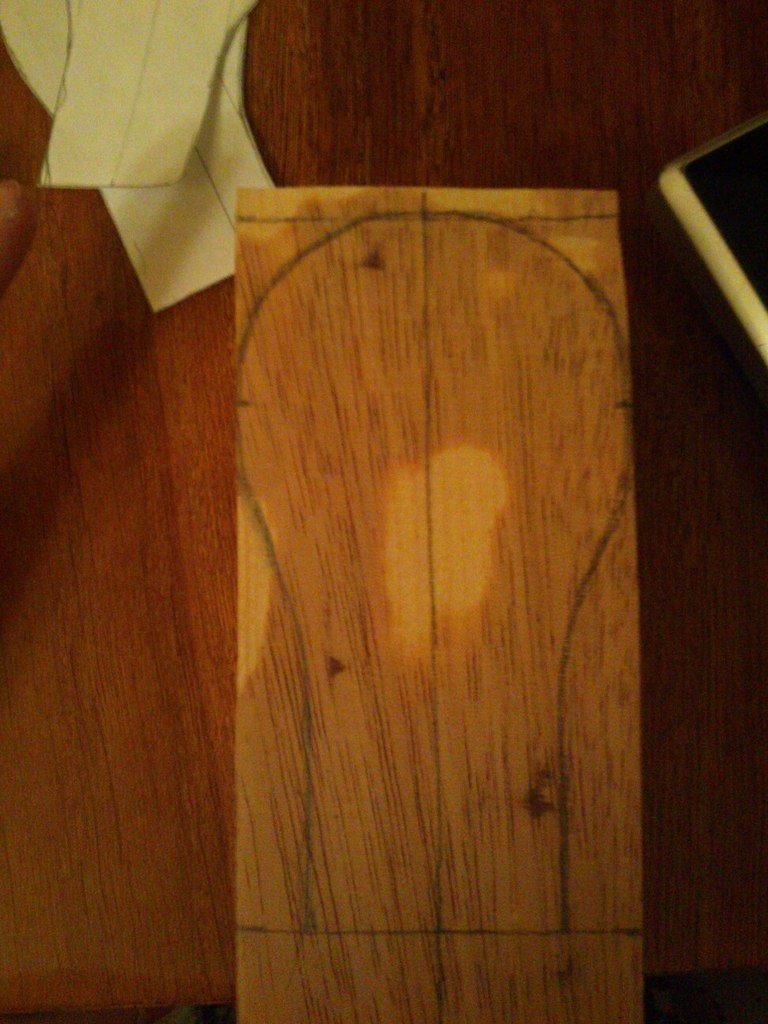

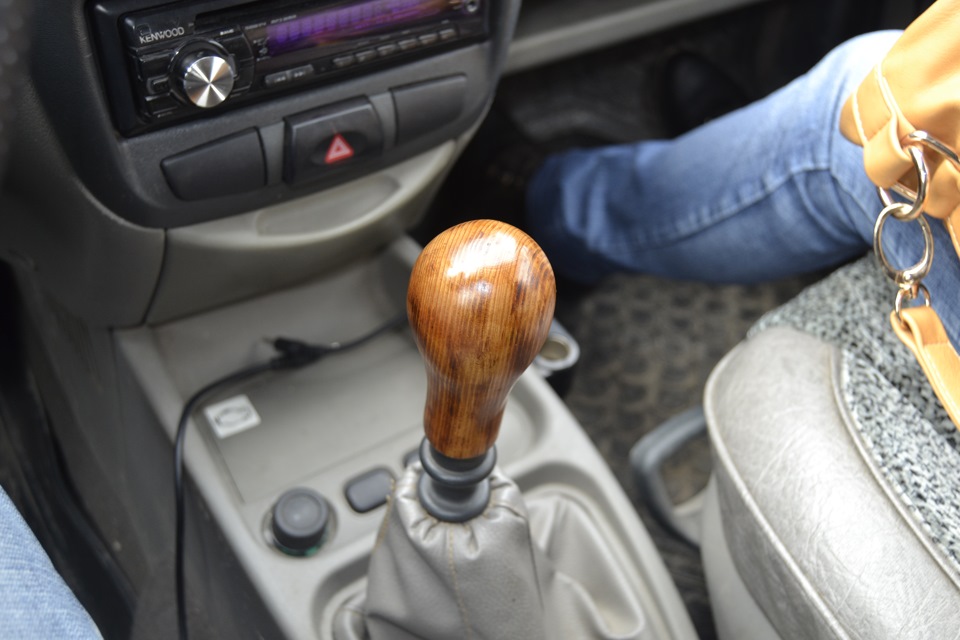

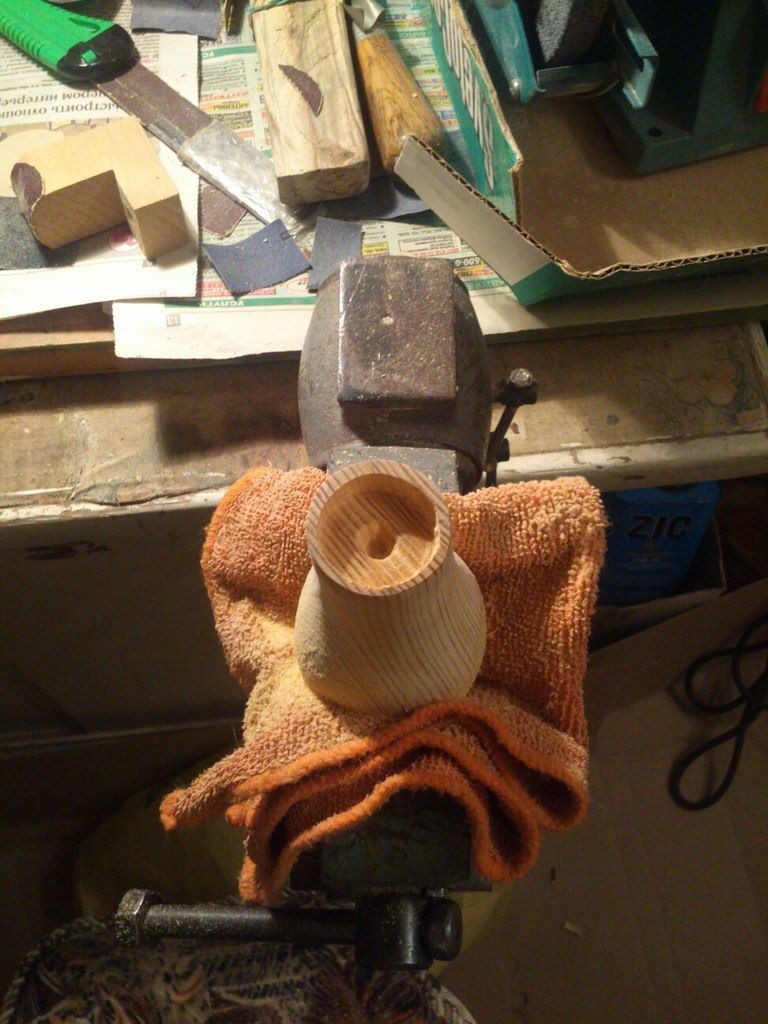

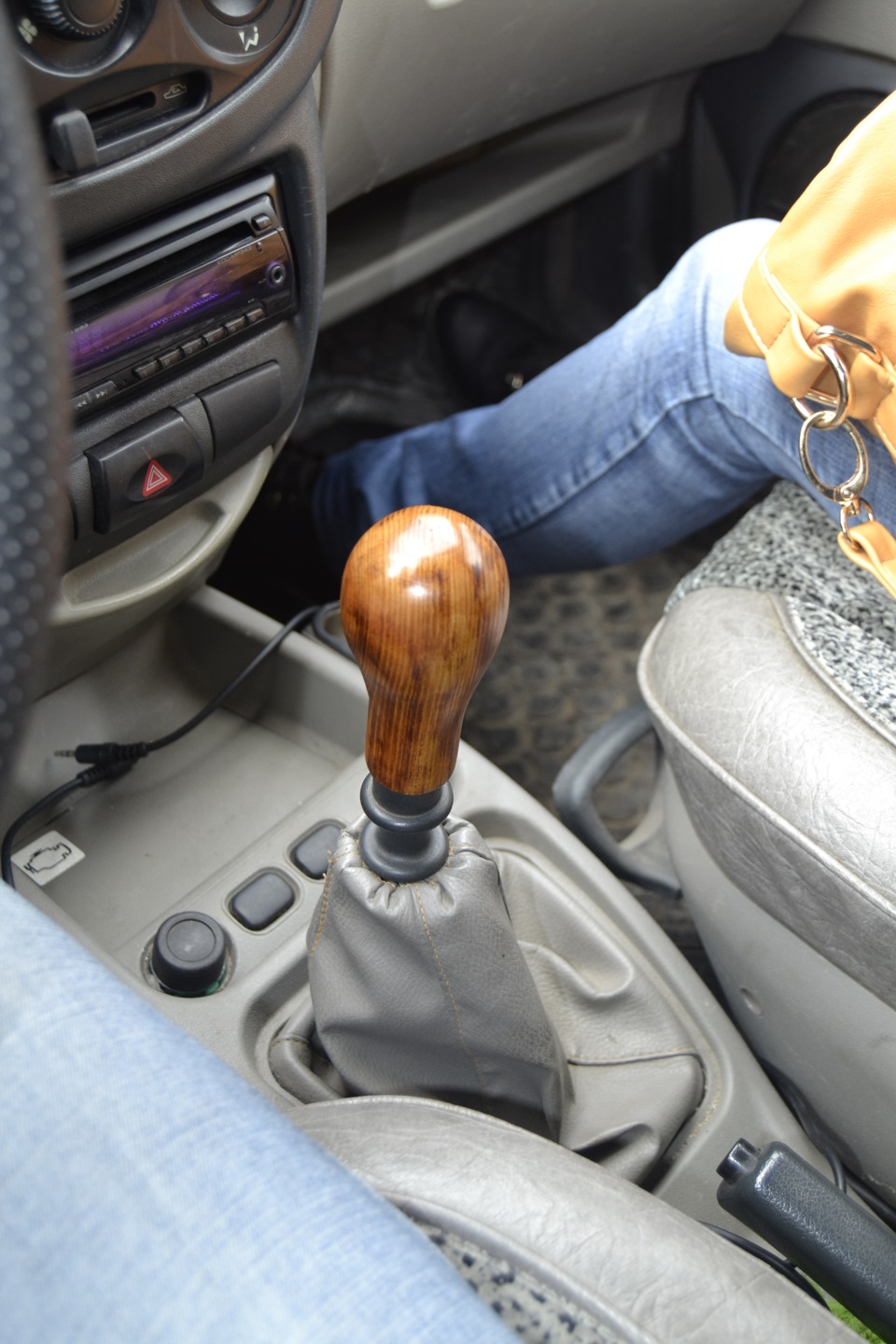

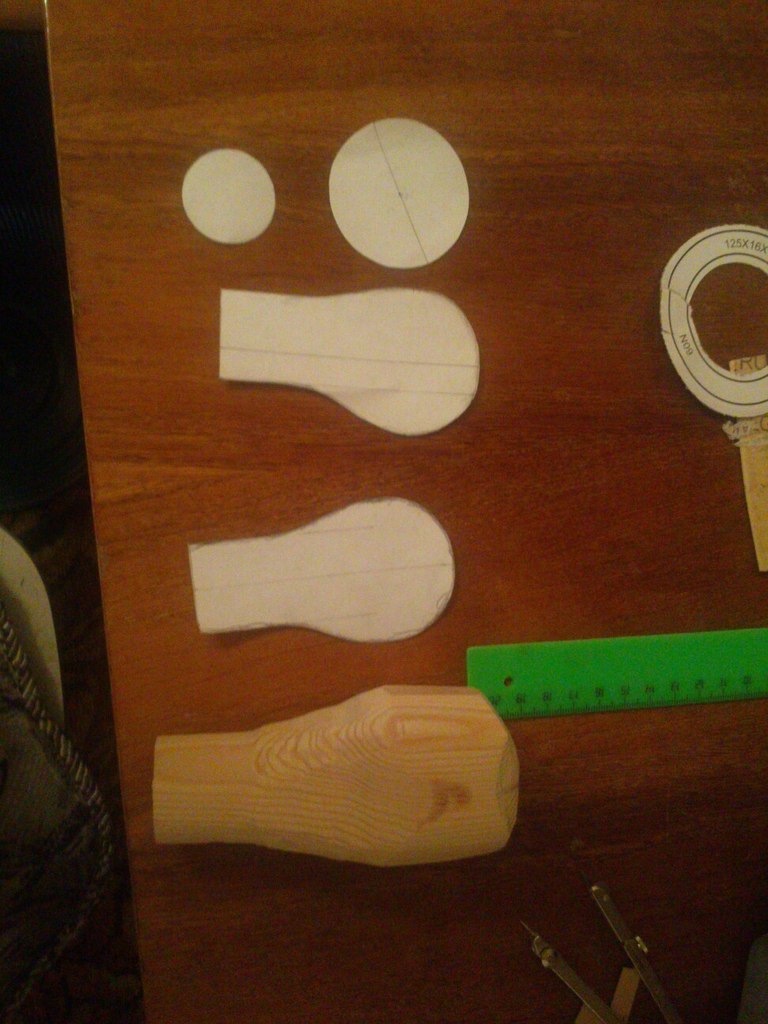

Собственно хотелось попробовать что то сделать из дерева, вот что получилось:
Очень нравиться в данном виде, но и есть идейки обшить её эко-кожей, так как она не вписывается в салон. Выслушаю ваше мнение по поводу этого.
Comments 62
Березу надо брать и пропитать льняным маслом.
А заднюю передачу включать удобно?
У меня руки не маленькие, так что вполне удобно
Березу надо брать и пропитать льняным маслом.
А заднюю передачу включать удобно?
Она всего 9см то в высоту
Понятно, сама по себе красивая ручка, только вот в салоне слишком обращает на себя внимание. Может поверхность сделать комбинированной?
Это мое мнение, не навязываю)
Имеешь ввиду обшить не полностью?
Обшить, покрасить, тонировать, что-то нужно сделать.
Что то в этом есть))
Сделай её потемней, и что- нибудь подложи под резьбу, чтоб волокна были параллельно оси машины.
Я специально так сделал волокна, но есть возможность и пораллельно сделать
Хорошая работа.
Я себе такое вколхозил www.drive2.ru/l/5091144/

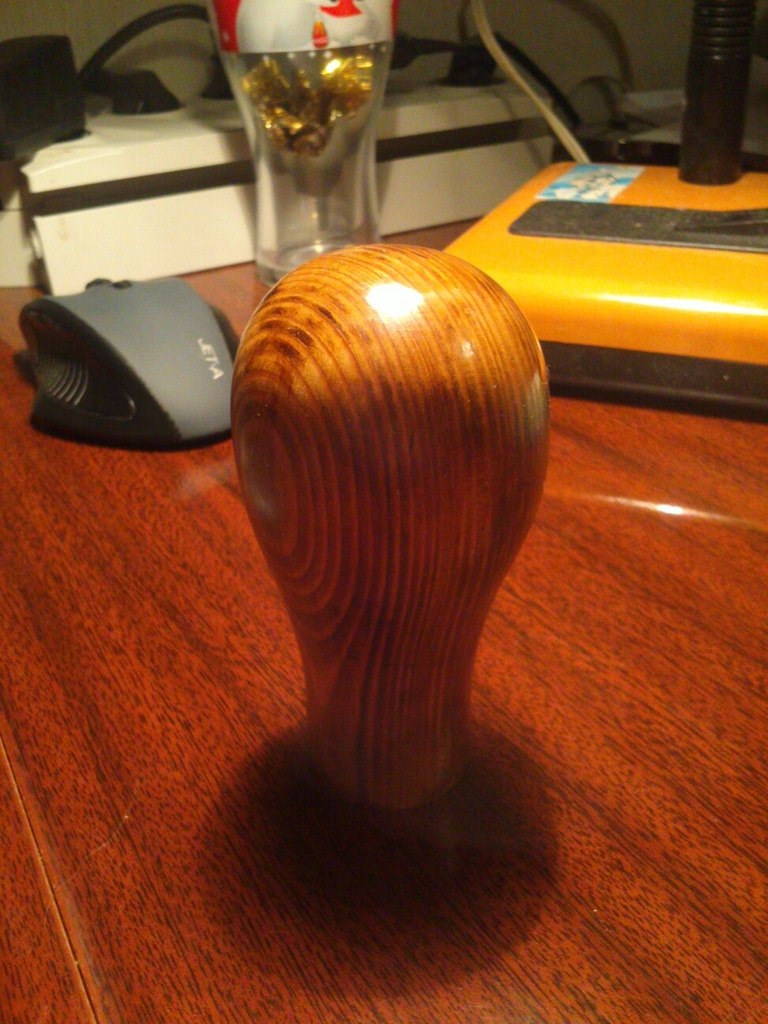

Зря в кожу, тогда весь смысл деревянной ручки и твоих усилий по изготовлению теряется. Лучше зачисти заново и тёмной морилкой пройдись с лаком! будет оригинальная тёмная ручка с сохранением деревянной структуры!
Имеете ввиду сделать темнее её?
да!, таких морилок ща на любой цвет можно подобрать, и цена не кусается, и структуру дерева схоронишь, а что эта экокожа, ну заматаешь ручку в неё и никто не узнает что у тя деревянная красивая собственноручно сделанная ручка;)
хорошая работа! можно попробовать сделать не симметричной формы ближе к спорту слегка загнутую вперед! Не длинноватую ли сделал? молодец!
Конечно можно, но у каждой машины своё крепление. Как найду куда сделать, буду пробовать новые формы и разное дерево.
заднюю удобно включать с длинной ручкой?
Ну лично мне удобно 🙂
Хорошая работа. Кожей обшивать не нужно, смысл тогда было из дерева её делать?
Да я тоже придерживаюсь этой мысли.
Хорошая работа. В свое время с другом делали поделки из липы. Липа на много мягче в работе и не так видно слои. Как раз хорошо подходит для резьбы по дереву. В том числе, друг делал и ручки КПП из липы, полностью и с различными вставками, затем покрывалось несколькими слоями лака (довольно толстый слой). Служили ручки долго, друзья просили такие же. Особенно ценны такие поделки для любителей всего из натурального дерева. Мне тоже нравится.
Это уже вторая ручка, первую я делал как раз из липы, подарил другу её. Рад что вам понравилось.
1) Очень мягкое дерево
2) Столько работы и спрячешь под кожу?
3) Шток бы лучше удлинил и все дела.
Космос, не стоит оптягивать, труды спрячешь, старую мог обтянуть
Да поезжу так, а там будет виднее, может ещё сделаю =)
Супер))) а чем шлифовали? Наждачкой?
Да обычной наждачкой уже доводил
делай резную из бука класно
Столько труда и спрячешь под кожей
Вот двоякая ситуация =(
а старую что мешало обить?)
Одним словом неудобна она мне была.
если не удобна — можно было нарастить/срезать и обтянуть кожей…
Для того чтобы вписывалась — можно в интерьер добавить деревянных нот. Хотя бы и наклейками, а не шпоном
лол сделать из дерева, чтобы потом обшить)
Порода древесины какая?Похожа на ель-она плохо переносит перепады влажности, гладко-шлифованная поверхность становиться ступенчатой по годичным кольцам волокна.Лучше всего делать из лиственных пород-бук, береза и т.п.Если будете обшивать эко-кожей может это и не так важно, а если оставите в таком виде, то рекомендовал бы провести полимеризацию например в льняном масле или иным способом (в инете их описано немало, льняной самый пожалуй простой).А вырезали красиво, руки на месте у вас!
Спасибо, приму на будущее =)
Извиняюсь, что сразу не ответил, скорее всего это и есть сосна или ель, почитал я про полимеризацию. Как мне лучше все это сделать, если она уже покрыта и морилкой и лаком, или вы это сказали уже на будущее?
Скорее сосна… Ищи бук или клен, будет намного крепче, сосна рассохнется… Но всё равно зачет! Про негативные комментарии — На мой взгляд, любой труд достоин уважения, самое простое — сидя за компом через интернет сказать «.овно» про поделку энтузиаста. Продолжай в том же духе!
Как своими руками сделать ручку КПП из эпоксидной смолы
Рукоятка рычага коробки переключения передач определенно важный элемент автомобиля. Она интенсивно взаимодействует с водителем, поэтому быстро изнашивается, стирается, становится непригодной для использования.
Однако, совсем не обязательно каждый раз ехать в автомобильный салон или заказывать ручку для вашей модели через Интернет. Наверняка многие люди заметили разнообразие моделей ручек в других машинах. Оказывается, ее легко изготовить самостоятельно. Для этого нужно купить двухкомпонентный эпоксидный состав или достать его из своих запасов, обеспечить себе рабочее пространство, определиться с задумкой и быть готовым экспериментировать.
Для начала необходимо определиться с формой ручки. Ручка КПП из эпоксидной смолы может быть различной. Можно взять любой понравившийся сосуд, купить форму в магазине, сделать ее самостоятельно из пластика или папье-маше. В данном обзоре мы используем в качестве формы обыкновенную лампочку. Такой выбор обусловлен доступностью, ведь она недорогая, а может быть лишняя лампочка даже есть у вас дома, и удобством. Форма лампочки весьма удобна для руки.
Материал
В качестве материала для ручки КПП неслучайно был выбран именно эпоксидный состав. Его используют как в домашнем хозяйстве, так и промышленном производстве. С каждым годом появляется все больше возможностей ее применения.
Все свои замечательные и полезные качества смола проявляет только после ее смешения с отвердителем и завершении самого процесса отвердевания.
Если эти два вещества смешаны в правильных пропорциях, то можно получить материал, который будет почти таким же прочным, как и сталь. Ему не страшны ни падения с разной высоты, ни удары различной тяжести. Застывшая эпоксидная смола также не склонна к деформации, она практически не изнашивается. Изделия из нее будут действительно крепкими и долговечными. Несмотря на свою некоторую токсичность в жидком состоянии, застывшая эпоксидка не выделяет никаких вредных веществ и абсолютно безопасна. Застывшая смола абсолютно влагонепроницаема.
Подготовительный этап
С помощью отвертки, пинцета или любого другого подходящего подручного средства нужно вытащить из лампочки ее содержимое, чтобы осталась только стеклянная форма. Также на этом этапе нужно продумать оформление вашей будущей ручки. Можно заранее подготовить блестки или красители, которые сделают изделие красивее и уникальнее. Краситель может быть подобран в тон оформлению салона автомобиля. В ручке может находиться значок марки авто или другие небольшие предметы, например, гильзы, болтики, шарики, камешки, все зависит от фантазии изготовителя.
После чистки лампочки закрепите ее скотчем или изолентой на чем-нибудь, что может служить подставкой.
Приготовление состава
Двухкомпонентный эпоксидный состав можно купить в любом хозяйственном магазине. В коробке вы найдете два пузырька. В одном будет находиться собственно смола, а во втором — отвердитель. Готовить смолу нужно непосредственно перед использованием. Производители советуют делать это в соотношении 10-14 частей отвердителя к 100 частям смолы, то есть 1 к 10. Чтобы отмерить компоненты, удобно использовать два шприца.
Лайфхак: используйте двадцатикубовый шприц для смолы и двухкубовый для отвердителя, чтобы не запутаться в пропорциях.
Важно отмерять компоненты внимательно и правильно, иначе смола может не застыть или наоборот затвердеть раньше времени. Существует очень распространенное заблуждение, что если добавить в смолу больше отвердителя, чем требуется в инструкции, то отвердение произойдет быстрее, но это ошибочное мнение. Отведение эпоксидной смолы — чрезвычайно своенравный процесс, на который влияет множество факторов. Но об этом мы расскажем далее, а сейчас поместите смолу и отвердитель в емкость и тщательно перемешайте.
Застывание
Мы подошли к самому сложному этапу, на котором очень легко все испортить. Заливаем смесь смолы и отвердителя в форму. Эпоксидка очень капризно застывает, на этот процесс влияет любое внешнее воздействие, например, температура в помещении, влажность, ветер, солнце. Во время застывания такого объема эпоксидной смолы выделяется большое количество тепла. Ни в коем случае нельзя оставлять ее без присмотра, поскольку она может начать закипать.
В Интернете легко наткнуться на совет, что если немного нагреть смолу, то в ней будет не так много пузырьков, а сама смесь получится более прозрачной. Дело в том, что даже после подогревания эпоксидной смолы в микроволновке при комнатной температуре, она начинает стремительно нагреваться, вытекать из формы в виде пены и выделяться в форме дыма, а сосуд, в котором она находится, может потрескаться или лопнуть. Смола и правда станет более прозрачной, но и цвет ее потемнеет. От застывшей пены, которая растекается повсюду, будет трудно избавиться, да и сама лампочка будет испорчена.
Чтобы не начинать все заново, не следуйте подобным советам. Если же поступить наоборот и оставить смолу затвердевать не в тепле, а в холоде, то можно столкнуться с такой проблемой: смола не отстанет от формы, в которую была залита, и вы не сможете ее вытащить. Также высока вероятность найти смолу не желтой, коричневой, янтарной или прозрачной, а белой. Одна из причин, по которой автомобилисты и другие изобретатели так любят использовать для своих изделий именно эпоксидную смолу заключается в красивом эффекте прозрачности и как будто подсветки изнутри. Поэтому лучше не ломать себе голову и просто оставить смолу застывать самостоятельно.
Проверяйте каждые 30 минут, чтобы она сильно не перегревалась. Как только верхние слои застынут, поместите лампочку со смолой в воду. Смола должна получиться прозрачной и красивого янтарного цвета. Если вы в какой-то момент недоглядели, и температура смолы стала слишком высокой, кое-где на сосуде могут появиться незначительные трещины.
Для того чтобы избавиться от лампочки, нужен какой-нибудь подручный предмет, например, деревянный брусок. Постукивая бруском по лампочке, мы избавимся от уже ненужной формы. Стеклышки будут откалываться мелкие, поэтому необходимо проявить терпение и аккуратность. Ручка готова, застывшая смола очень крепкая, изделию не страшны ни удары, ни падения.
Подготовка к использованию
Теперь рукоятку нужно приделать к рычагу. Для этого дрелью просверливаем отверстие в ее нижней части. Сверлить трудно из-за прочности застывшей смеси. Чтобы облегчить эту работу, можно вставить в форму со смолой болт еще на этапе застывания. При сверлении ручка и дрель нагреваются, что может привести к появлению новых трещин, поэтому на данном этапе нужно быть внимательным, чтобы вся проделанная работа не прошла зря.
Процесс сверления сопровождается появлением целых слоев пыли на рабочем столе и пылевого облака в воздухе, а также неприятным запахом, поэтому желательно проделать все это в респираторе. Также обязательно наденьте перчатки, на ручке могли остаться мелкие осколки стекла, да и дрель не всегда слушается и может соскальзывать. Начинать сверлить нужно самым маленьким сверлом, которое найдется, а потом постепенно увеличивать диаметр до нужного. Подходящим будет такое отверстие, чтобы ручка с усилием надевалась на шток. Тогда она не будет болтаться и отваливаться.
Шлифовка
Ручка шлифуется для получения более прозрачной поверхности. Шлифовать можно на станке, дрелью или наждачкой. Шлифовать на станке можно вручную, а можно насадить рукоятку на дрель. Чем качественнее сделана шлифовка, тем лучше и прозрачнее результат. После полировки наденьте ручку на рычаг и попробуйте с ней прокатиться.
Изготовить идеальную ручку КПП из эпоксидной смолы с первого раза непросто, но уже первые результаты смогут вас порадовать. С помощью эпоксидной смолы можно воплотить в реальность любую идею, даже вставить светодиод. Но особенно приятно, что эта ручка КПП сделана своими руками.
