Сообщества › Сделай Сам › Блог › Бюджетный вариант откатных ворот
Всем привет! Сидя дома в субботний тёплый вечерок, когда супруга с сынишкой на даче, решил рассказать об откатных воротах сделанных несколько недель назад!

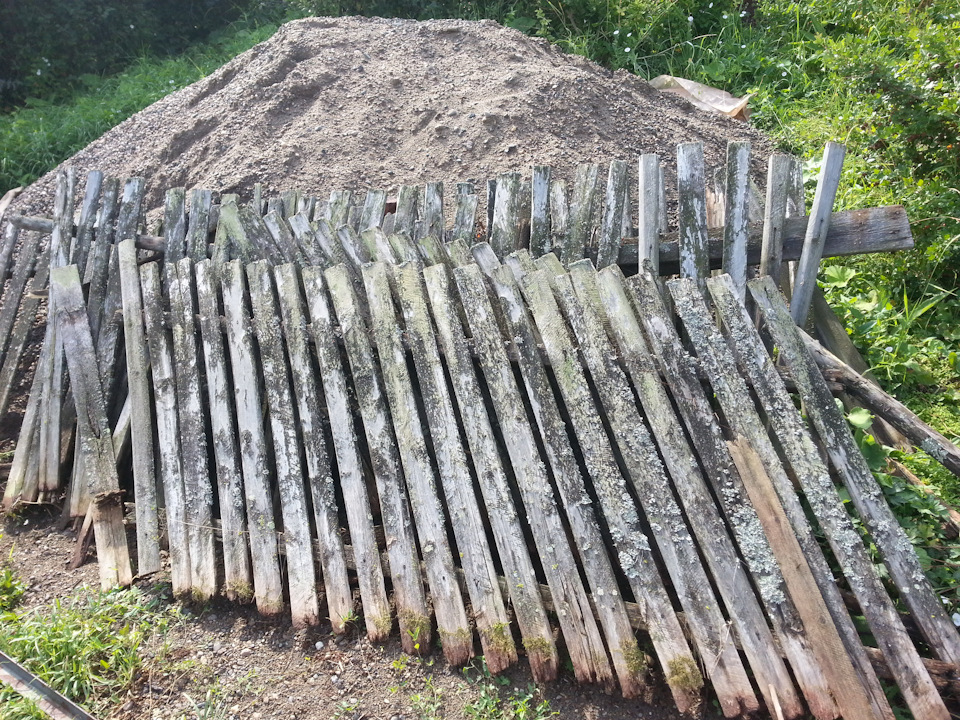

Купив дачу 16 лет назад, нам вместе с ней достался забор, полу гнилой из массива хвойных пород уральского региона.

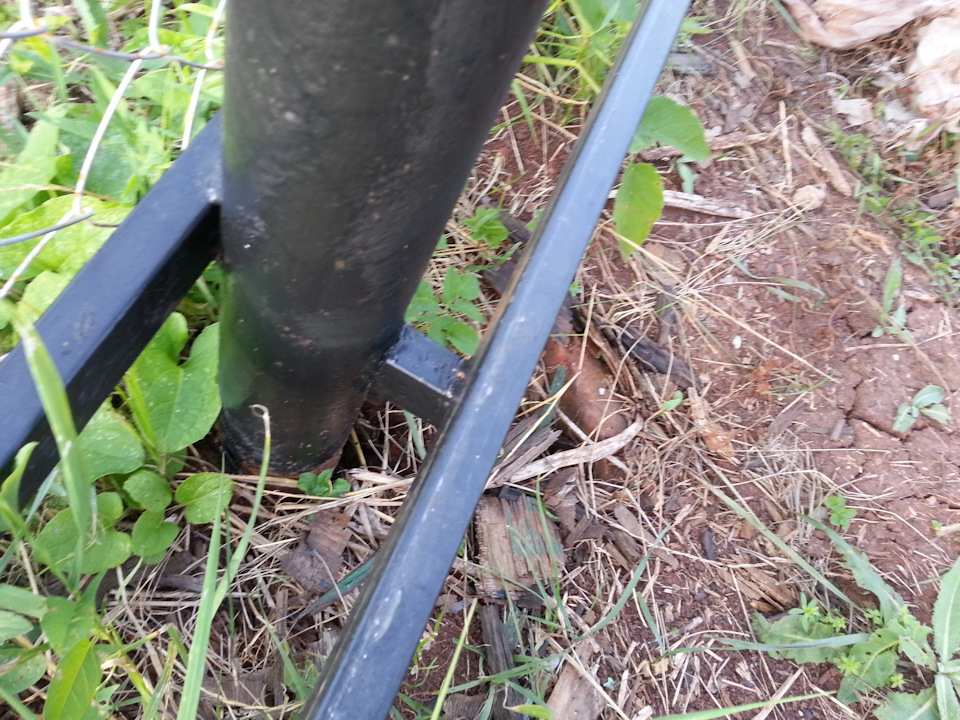

Эту самую расчёску воткнул в землю в 3х сантиметрах от столбов(чтоб ворота не затирали об столбы). И уже с помощью строительного уровня, небольшого молотка вбивал арматуринами в землю, ловя при этом горизонталь. Когда направляющая была выставлена относительно уровня земли в нужных не размерах (2-3 см над уровнем земли), я закрепил её к столбикам. Просто взял тот же профиль 40*20 и приварил к столбикам.

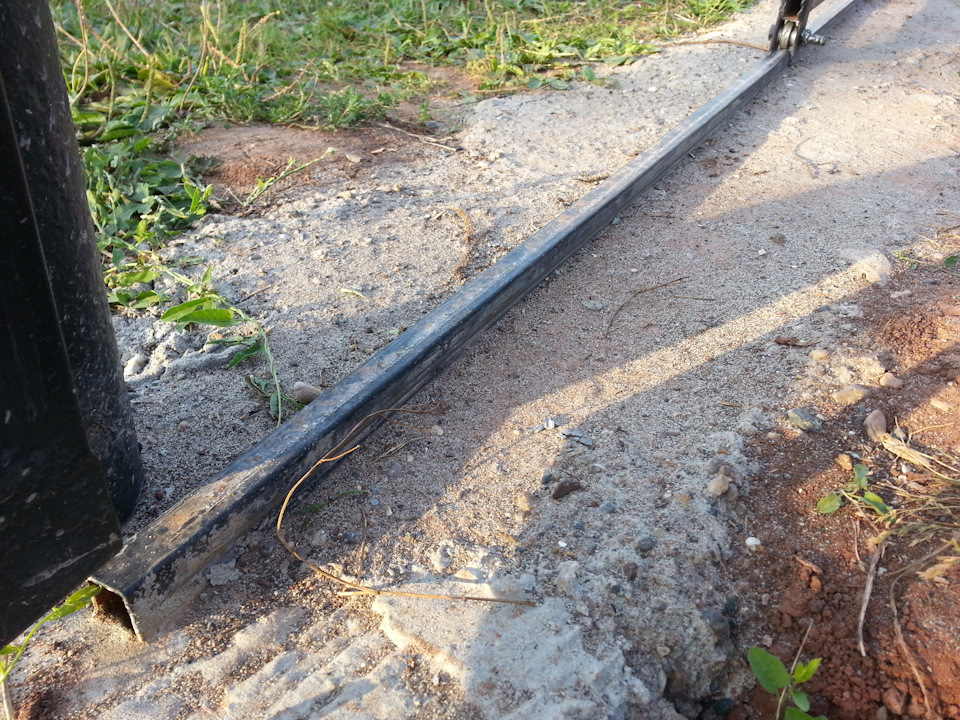

Направляющая готова и уже жёстко сидит в земле.
Теперь сами ворота…
Чтоб сваять периметр ворот мне понадобился профиль 40*20. Размер периметра был определён 3700*1500 мм. Ну а т.к. привезённый мной профиль был весь по 3 метра(в газель 6 метров не запихнёшь) пришлось снова сваривать палки между собой. Весь периметр периметр сваривался по месту, потому что один стобик встал немного криво, и уж очень не хотелось постоянно наблюдать кривизну моих рук.
В общем нижнюю горизонталь длинной 3700 мм, закрепил на направляющей с помощью струбцин. ну а вертикали выставлял ровно по отношению к столбам. Таким образом, у меня получился периметр ворот. Всё сваривал в стык, никаких углов 45 градусов и т.д.
Периметр готов, теперь нужно вваривать переборки(те палки, которые находятся внутри периметра). Там всё просто. Нарезал пачку профиля 15*15 мм, ровно по 1.5 метра и с шагом в 100 мм вваривал в периметр.
У меня получилось вварить ровно 30 палок по 1.5 метра.
Воротина готова.

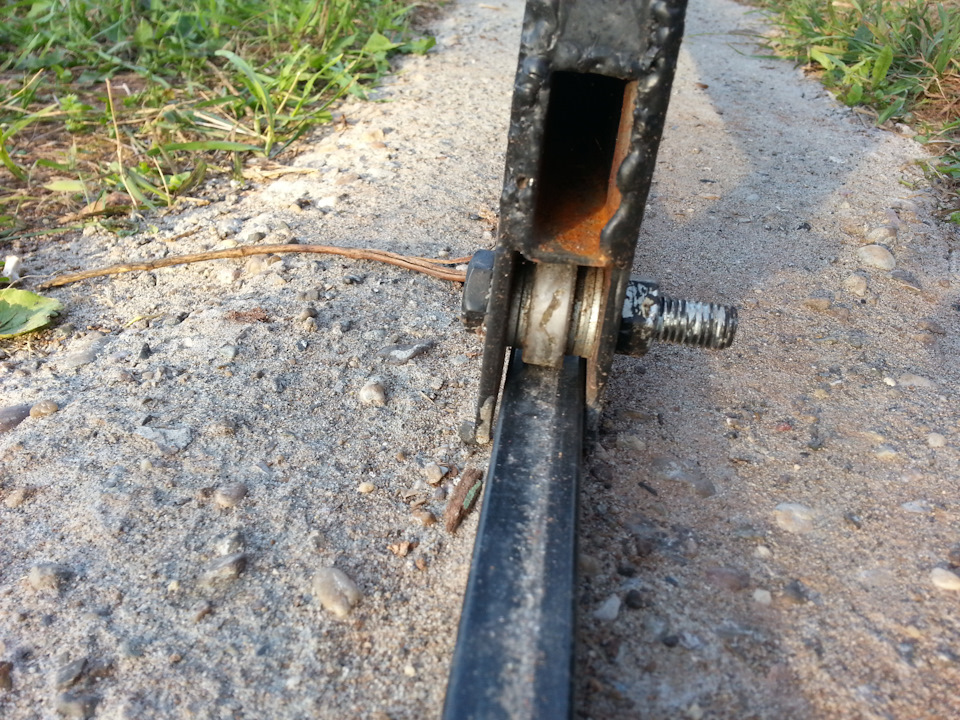

Теперь дело за роликами. В качестве нижних роликов использовал 201 подшипник закрытого типа.
У него внутренний диаметр 12 мм, а наружний 37 мм. толщина его составляет по-моему 10 мм. чтобы закрепить их на воротине, мне понадобились 4 куска стандартной полосы 4*40мм длиной 11-12 см. кучка стандартных шайб на 12мм и 2 болта м12*60 и 2 гайки.
В пластинах были просверлены отверстия диаметром 12 мм. И на болт собран так называемый бутерброд: пластина-шайба-шайба-подшипник-шайба-шайба-шайба-пластина и всё это было затянуто гайкой. Количество шайб подбиралось таким образом, чтоб подш мог легко ездить по направляющей.
Сами пластины пришлось немного подпиливать. Нахлёст на направляющую был слишком велик, а нужен был нахлёст примерно 1,5-2 сантиметра. Чтобы при езде ворот по направляющей, ворота не спрыгивали с неё. То есть пластины служили своеобразными ограничителями.
Когда подшипники и пластины были подогнаны, я приварил их нижним углам ворот. Варил прости в нахлёст.
Теперь ворота ездят по направляющей, но падают в стороны. Нужно закрепить их вверху.
В качестве верхней направляющей служили сами ворота. Именно для этого я их делал длинной 3.7 метра, при ширине проёма 3.6 метра.

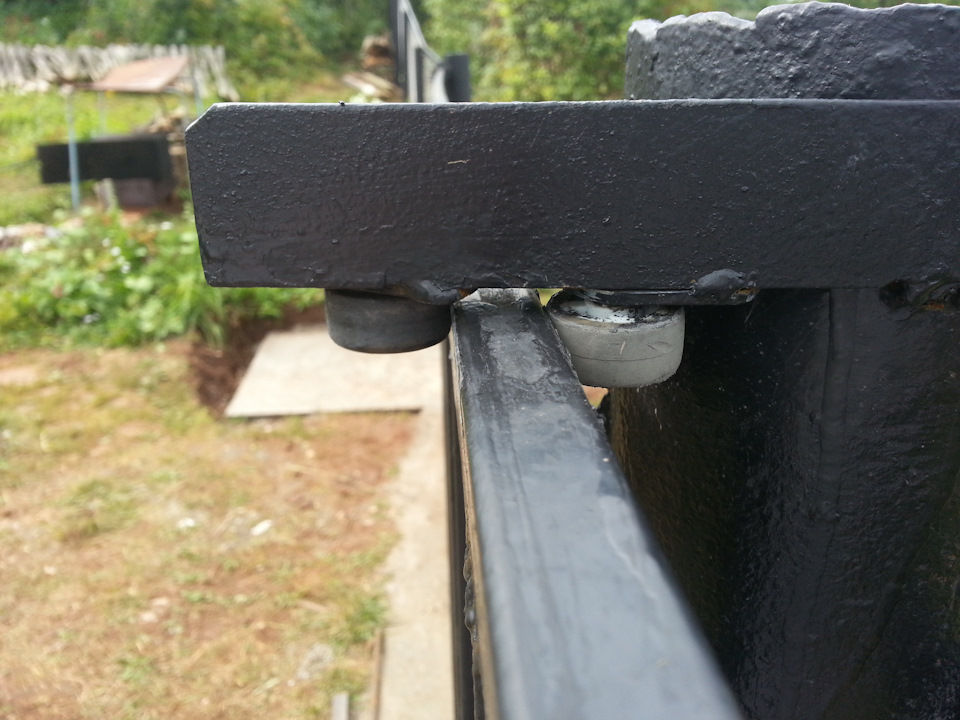

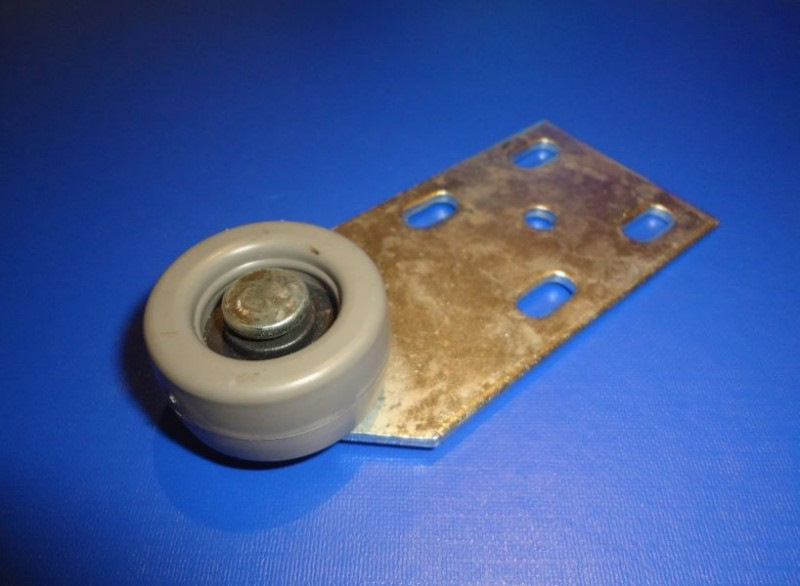

Верхние ролики были купленны в строительном гипермаркете «Касторама» по 70 рублей за штуку.

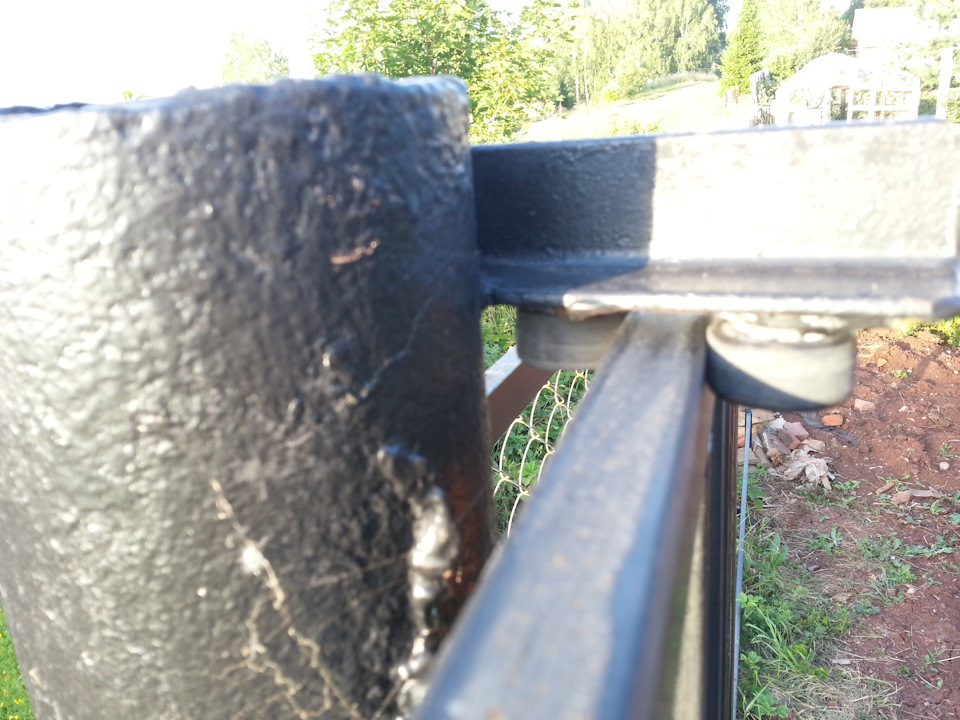

Для крепления этих роликов мне понадобился уголок. Кусок уголка был найден в металломе. По одной полке уголка был выпилен сегмент, для дальнейшей качественной приварке к столбу. Уголок был прихвачен к столбу. Теперь нужно было выставить ворота, т.к. нижнюю направляющую я делал в 3-х сантиметрах от столба то и верх мне нужно было отодвинуть от столба на 3 см. Опять же с помощью струбцины закрепил воротину на нужном расстоянии от столба. приложил наружний ролик, прихватил. Затем прихватил внутрений. Расстояние между роликами получилось ровно 20мм. Это и есть толщина ворот. Оторвав уголок с роликами от столба приварил нормально ролики. Затем снова уголок приварил обратно к столбу, но уже на вечно.
Теперь ворота сдвигаются и их даже не нужно придерживать. Но вот в закрытом состоянии у них получается 3 точки опоры: два нижних ролика и верхний. Так же нет ограничителя на закрывание.

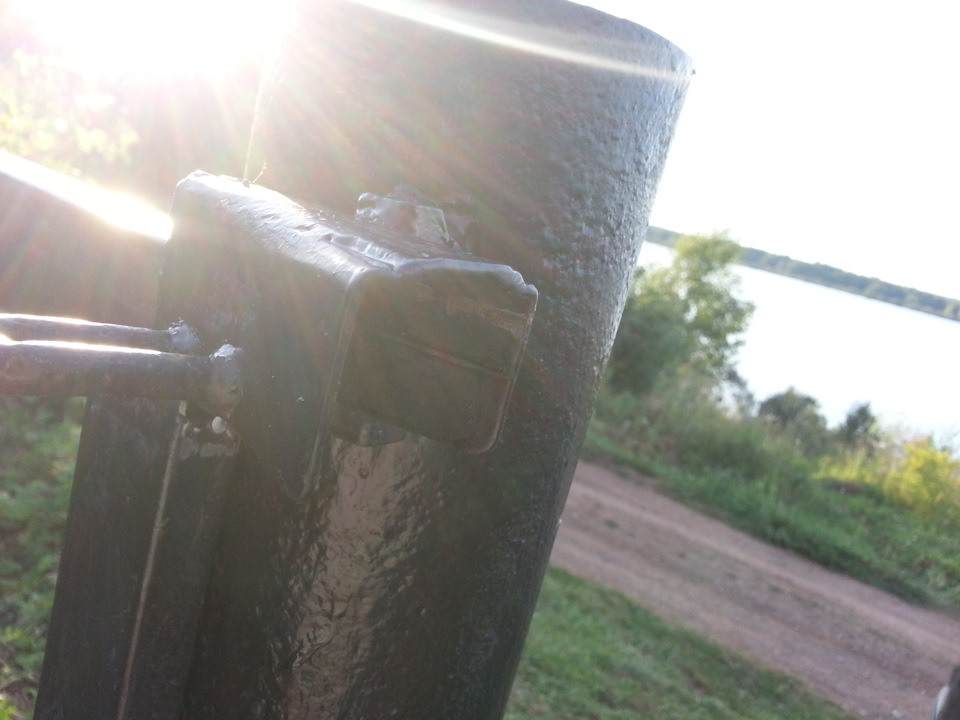

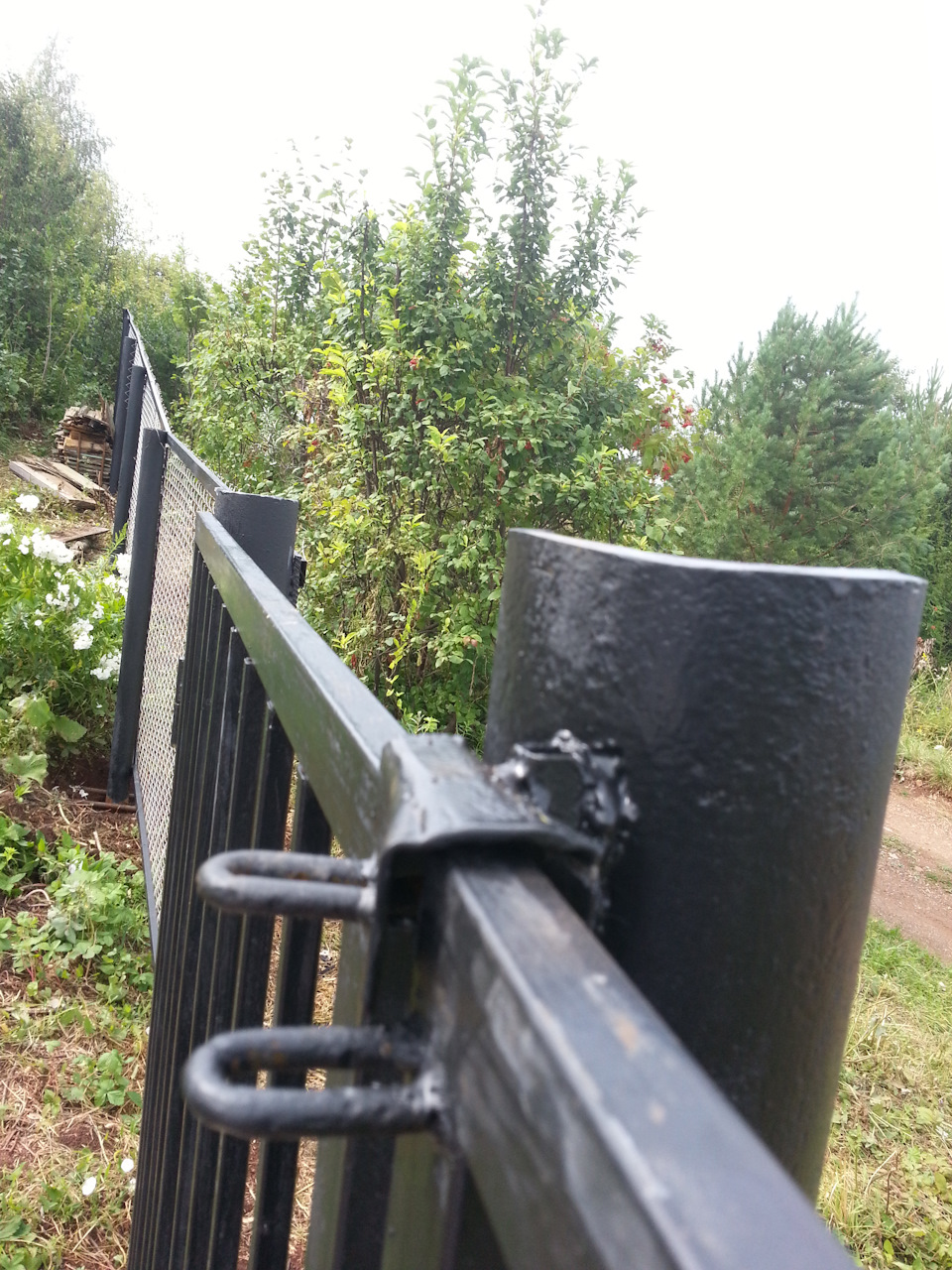

Было решено сделать захват в виде воронки для удобства попадания, он и выполняет роль ограничителя.
Его изготовление очень просто. Берём кусок профиля 40*20 отпиливаем одну сторону по стороне 20мм. Получаем П-образный профиль. Теперь по другой стороне 20 мм пилим его вдоль посередине и получаем два Г-образних профиля. делаем надпилы на обоих кусках, разгибаем. соединяем обратно, получаем воронку. Прикладываем сверху ту пластинку, оставщуюся у нас от нижней части. и обвариваем. не забывая сделать его узкую часть немного шире 20 мм для свободного захода ворот. ну и привариваем крышку-ограничитель на узкой стороне.
Захват-ограничиитель готов.

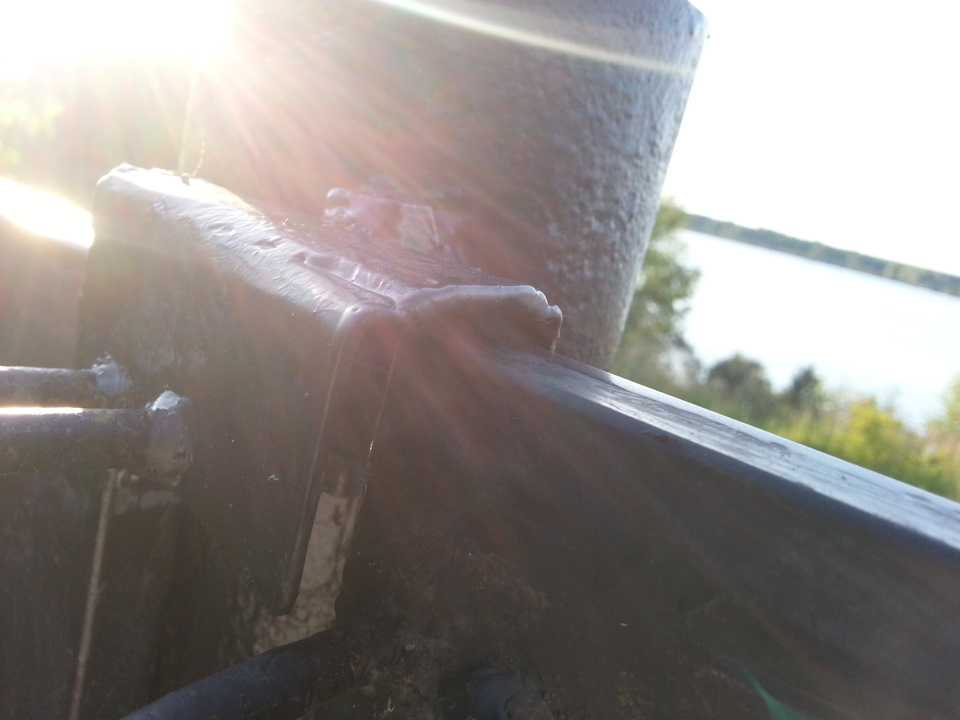

Закрываем ворота, прикладываем захват. Привариваем к столбу.

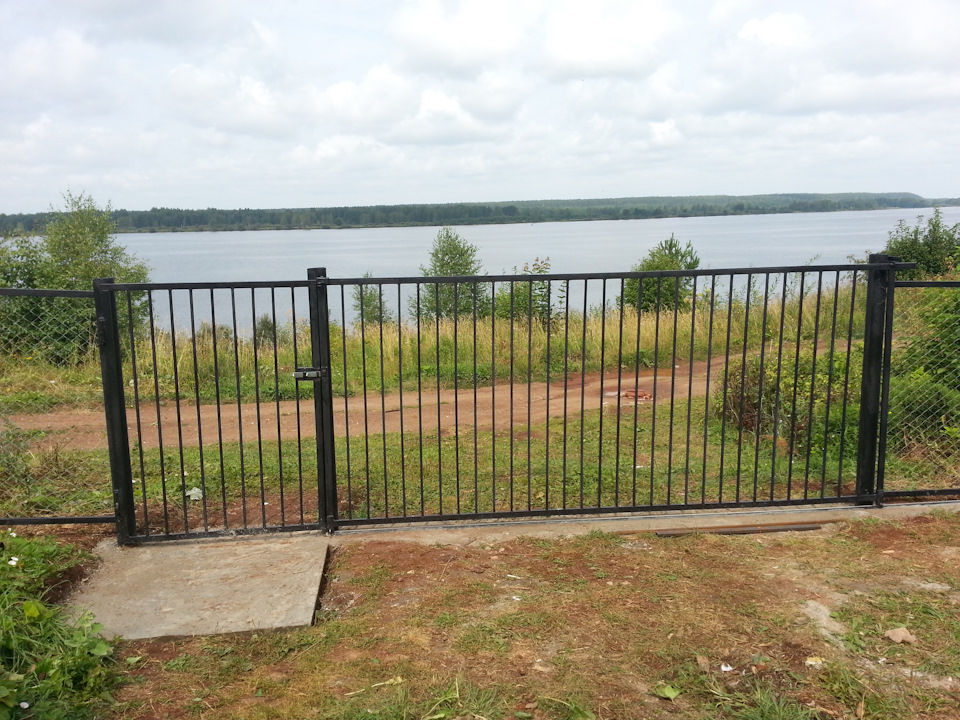

ворота готовы… День закончен, но в этот же день я ещё и калитку сварил.
следующий день был не на столько насыщенным. Утром покраска, днём краска сохнет. А вечеров бетонные работы по закреплению нижней направляющей. Кстати, чтоб не вспучило грунт, и направляющую не подняло, два столба межу собой связанны арматурой и бетоном.
Через несколько дней проба въезда автомобилей. Супер! Всё стоит! Проехались и УАЗ и НИВА и пузотёр.
Рассказывать про остальной забор не вижу смысла, там всё просто, трубы и рабица. Калитка стоит отдельно, он тоже всё просто столб, навесы и квадрат.
Для того чтоб смастерить такие ворота на даче, мне понадобилось:
1. Сварочный аппарат Ресанта-190ПН
2. Болгарка
3. чудо агрегат ЯМОБУР
4. профиль 40*20
5. арматура
6. профиль 15*15
7. Два подшипника
8. Два ролика
9. Метизы
Бюджет составил 3500 рублей. считаю эту сумму не даром ппотраченую
Всем спасибо за внимание!
Прошу прощения, за то что нет фото самого процесса изготовления, но вроде всё рассказал, если чтото не понятно, то задавайте вопросы!
