Как сделать диагностику тормозной системы
unoniceguy › Блог › Диагностика тормозной системы своими силами
Регулярная самостоятельная диагностика тормозной системы поможет избежать опасных неприятностей на дороге.

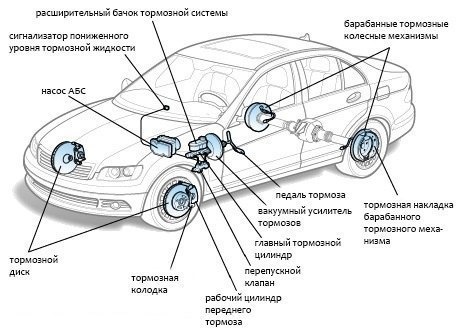

Тормозная система автомобиля — ключевой элемент безопасности водителя, и ее состоянию необходимо уделять максимум внимания. Пока не произошла поломка, водителю не обязательно прибегать к услугам СТО, так как существуют стандартные процедуры диагностики работоспособности тормозов, которые водитель может проделать сам.
Как проводить осмотр тормозной системы
Для детального осмотра системы тормозов придется воспользоваться смотровой ямой или эстакадой, так как многие элементы тормозной системы находятся в местах, не позволяющих производить визуальный осмотр. Поэтому процедуру осмотра следует разбить на этапы и проводить в гараже, оборудованном ямой.
Диагностика из салона
Первый этап осмотра проводится, не выходя из салона автомобиля. Для этого нужно при заглушенном двигателе нажать на педаль тормоза. Педаль должна останавливаться почти сразу и при дальнейших попытках дожать вперед не двигаться. При этом не должно создаваться впечатления заклинивания.
Если педаль «встает колом» при малейшем нажатии, это означает, что у нее либо слишком короткий ход (то есть она не имеет возможности вернуться до конца назад), либо перекрыто компенсационное отверстие в главном тормозном цилиндре.
Если педаль имеет большой свободный ход, то нужно несколько раз активно нажать на нее, и если она перестала прожиматься и стала упругой, значит, в системе находятся пузырьки воздуха. В этом случае нужно искать место утечки, ремонтировать систему и прокачивать тормоза.
Для проверки состояния вакуумного усилителя тормозов следует несколько раз нажать на педаль тормоза и, оставив ногу на педали, завести двигатель. Если усилитель тормозов исправен, педаль тормоза должна «провалиться» на некоторое расстояние. Если этого не произошло, а вместо этого в салоне слышно шипение, то вакуумный усилитель необходимо заменить.
Далее следует проверить действие ручного тормоза, для чего поднять его рычаг вверх, сосчитав при этом количество щелчков. При правильно отрегулированном ручном тормозе ручка поднимается на 3-4 щелчка. Если ручка поднимается слишком высоко, нужно регулировать трос привода ручного тормоза. Попутно следует обратить внимание на загорание контрольной лампы на щитке приборов при поднятии ручки ручного тормоза.
Затем, оставив ручку тормоза в поднятом положении, нужно поставить нейтральную передачу, выйти из автомобиля и попытаться продвинуть машину. Если автомобиль остается неподвижным, а трос отрегулирован, нужно менять колодки ручного тормоза.
На этом проверка элементов тормозной системы из салона закончена, и можно, открыв замок капота, переходить к внешнему осмотру.
Осмотр элементов, находящихся в моторном отсеке
Подняв капот, нужно проверить наличие и уровень тормозной жидкости в расширительном бачке тормозной системы. Жидкость должна быть чистой и залита до границы верхнего уровня.
Если бачок расположен отдельно от главного тормозного цилиндра и соединен с ним шлангом (или шлангами, если бачок с двумя отсеками), то нужно убедиться что шланги не подтекают и не имеют следов повреждений. Если бачок с тормозной жидкостью расположен на теле главного цилиндра тормозов, следует осмотреть резиновые уплотнения в месте присоединения.
Перед тем как продолжить дальнейший осмотр системы тормозов, нужно отвинтить крышку бачка с тормозной жидкостью и опустить расположенный на ней поплавок, что будет имитировать падение уровня жидкости. Для проведения дальнейших действий понадобится помощник — он будет смотреть на щиток приборов, на котором должна загореться лампочка, сигнализирующая о недостаточном уровне тормозной жидкости. Если лампочка не реагирует на опускание поплавка, то можно соединить между собой провода, подключенные к разъему на крышке бачка — лампа должна загореться.
Если лампа не горит и в этом случае, следует отправиться в сервис, чтобы специалисты нашли место разрыва в проводке или заменили лампу.
Если лампа срабатывает, можно продолжить диагностику и осмотреть главный тормозной цилиндр в месте присоединения тормозных трубок.Корпус цилиндра и трубки должны быть сухими.
Далее нужно осмотреть корпус вакуумного усилителя тормозов, он также должен быть сухим и не иметь следов ржавчины. Попутно проверить вакуумный шланг и место его присоединения к штуцеру впускного коллектора.
Наружный осмотр колес
При визуальном осмотре все колеса автомобиля должны быть абсолютно сухими с внешней и внутренней стороны. Особое внимание следует уделить внутренней стороне колес, осмотрев их из ямы. Любые следы прозрачной маслянистой жидкости могут свидетельствовать о течи в рабочем цилиндре тормозной системы.
Осмотр шлангов и рабочих цилиндров
При дальнейшем осмотре следует визуально оценить состояние тормозных шлангов, цилиндров тормозных механизмов и видимую часть тормозных трубок. Поверхность шлангов должна быть сухой и без трещин. На цилиндрах не должно быть следов запотевания или течи. Трубки не должны быть ржавыми. На штуцерах для прокачки тормозов должны быть надеты защитные колпачки. Если имеется кронштейн крепления тормозного шланга к подвеске, шланг должен быть зафиксирован в этом кронштейне.
Осмотр состояния тормозных дисков, барабанов и колодок
Износ тормозных колодок можно увидеть лишь после поэтапного снятия колес, что не входит в типовую процедуру диагностики своими силами. Сделать это удобнее всего в момент смены колес на шиномонтаже или на плановом ТО в сервисе.
Проверка тормозов в движении
После визуального осмотра необходимо сделать пробный заезд для проверки эффективности действия тормозов. При торможении цилиндры обоих контуров должны срабатывать одновременно и машину не должно уводить в сторону.
На многих машинах выявляются проблемы с тормозами на задней оси, но, прежде чем менять рабочие цилиндры, следует проверить работу регулятора тормозного усилия на заднем мосту.
maxx096 › Блог › Диагностика тормозной системы своими силами.
Продолжаем познавательную страничку.
Регулярная самостоятельная диагностика тормозной системы поможет избежать опасных неприятностей на дороге.
Тормозная система автомобиля — ключевой элемент безопасности водителя, и ее состоянию необходимо уделять максимум внимания. Пока не произошла поломка, водителю не обязательно прибегать к услугам СТО, так как существуют стандартные процедуры диагностики работоспособности тормозов, которые водитель может проделать сам.
Как проводить осмотр тормозной системы:
Для детального осмотра системы тормозов придется воспользоваться смотровой ямой или эстакадой, так как многие элементы тормозной системы находятся в местах, не позволяющих производить визуальный осмотр. Поэтому процедуру осмотра следует разбить на этапы и проводить в гараже, оборудованном ямой.
Диагностика из салона.
Первый этап осмотра проводится, не выходя из салона автомобиля. Для этого нужно при заглушенном двигателе нажать на педаль тормоза. Педаль должна останавливаться почти сразу и при дальнейших попытках дожать вперед не двигаться. При этом не должно создаваться впечатления заклинивания.
Если педаль «встает колом» при малейшем нажатии, это означает, что у нее либо слишком короткий ход (то есть она не имеет возможности вернуться до конца назад), либо перекрыто компенсационное отверстие в главном тормозном цилиндре.
Если педаль имеет большой свободный ход, то нужно несколько раз активно нажать на нее, и если она перестала прожиматься и стала упругой, значит, в системе находятся пузырьки воздуха. В этом случае нужно искать место утечки, ремонтировать систему и прокачивать тормоза.
Для проверки состояния вакуумного усилителя тормозов следует несколько раз нажать на педаль тормоза и, оставив ногу на педали, завести двигатель. Если усилитель тормозов исправен, педаль тормоза должна «провалиться» на некоторое расстояние. Если этого не произошло, а вместо этого в салоне слышно шипение, то вакуумный усилитель необходимо заменить.
Далее следует проверить действие ручного тормоза, для чего поднять его рычаг вверх, сосчитав при этом количество щелчков. При правильно отрегулированном ручном тормозе ручка поднимается на 3-4 щелчка. Если ручка поднимается слишком высоко, нужно регулировать трос привода ручного тормоза. Попутно следует обратить внимание на загорание контрольной лампы на щитке приборов при поднятии ручки ручного тормоза.
Затем, оставив ручку тормоза в поднятом положении, нужно поставить нейтральную передачу, выйти из автомобиля и попытаться продвинуть машину. Если автомобиль остается неподвижным, а трос отрегулирован, нужно менять колодки ручного тормоза.
На этом проверка элементов тормозной системы из салона закончена, и можно, открыв замок капота, переходить к внешнему осмотру.
Осмотр элементов, находящихся в моторном отсеке.
Подняв капот, нужно проверить наличие и уровень тормозной жидкости в расширительном бачке тормозной системы. Жидкость должна быть чистой и залита до границы верхнего уровня.
Если бачок расположен отдельно от главного тормозного цилиндра и соединен с ним шлангом (или шлангами, если бачок с двумя отсеками), то нужно убедиться что шланги не подтекают и не имеют следов повреждений. Если бачок с тормозной жидкостью расположен на теле главного цилиндра тормозов, следует осмотреть резиновые уплотнения в месте присоединения.
Перед тем как продолжить дальнейший осмотр системы тормозов, нужно отвинтить крышку бачка с тормозной жидкостью и опустить расположенный на ней поплавок, что будет имитировать падение уровня жидкости. Для проведения дальнейших действий понадобится помощник — он будет смотреть на щиток приборов, на котором должна загореться лампочка, сигнализирующая о недостаточном уровне тормозной жидкости. Если лампочка не реагирует на опускание поплавка, то можно соединить между собой провода, подключенные к разъему на крышке бачка — лампа должна загореться.
Если лампа не горит и в этом случае, следует отправиться в сервис, чтобы специалисты нашли место разрыва в проводке или заменили лампу.
Если лампа срабатывает, можно продолжить диагностику и осмотреть главный тормозной цилиндр в месте присоединения тормозных трубок. Корпус цилиндра и трубки должны быть сухими.
Далее нужно осмотреть корпус вакуумного усилителя тормозов, он также должен быть сухим и не иметь следов ржавчины. Попутно проверить вакуумный шланг и место его присоединения к штуцеру впускного коллектора.
Наружный осмотр колес.
При визуальном осмотре все колеса автомобиля должны быть абсолютно сухими с внешней и внутренней стороны. Особое внимание следует уделить внутренней стороне колес, осмотрев их из ямы. Любые следы прозрачной маслянистой жидкости могут свидетельствовать о течи в рабочем цилиндре тормозной системы.
Осмотр шлангов и рабочих цилиндров.
При дальнейшем осмотре следует визуально оценить состояние тормозных шлангов, цилиндров тормозных механизмов и видимую часть тормозных трубок. Поверхность шлангов должна быть сухой и без трещин. На цилиндрах не должно быть следов запотевания или течи. Трубки не должны быть ржавыми. На штуцерах для прокачки тормозов должны быть надеты защитные колпачки. Если имеется кронштейн крепления тормозного шланга к подвеске, шланг должен быть зафиксирован в этом кронштейне.
Осмотр состояния тормозных дисков, барабанов и колодок.
Износ тормозных колодок можно увидеть лишь после поэтапного снятия колес, что не входит в типовую процедуру диагностики своими силами. Сделать это удобнее всего в момент смены колес на шиномонтаже или на плановом ТО в сервисе.
Проверка тормозов в движении.
После визуального осмотра необходимо сделать пробный заезд для проверки эффективности действия тормозов. При торможении цилиндры обоих контуров должны срабатывать одновременно и машину не должно уводить в сторону.
На многих машинах выявляются проблемы с тормозами на задней оси, но, прежде чем менять рабочие цилиндры, следует проверить работу регулятора тормозного усилия на заднем мосту.
Ну и добавлю от себя — если всё же у Вас возникли сомнения по работе тормозной системы, обратитесь на СТО!
Лада 2114 16v › Бортжурнал › Диагностика тормозной системы своими силами.
Тормозная система автомобиля — ключевой элемент безопасности водителя, и ее состоянию необходимо уделять максимум внимания. Пока не произошла поломка, водителю не обязательно прибегать к услугам СТО, так как существуют стандартные процедуры диагностики работоспособности тормозов, которые водитель может проделать сам.
Как проводить осмотр тормозной системы:
Для детального осмотра системы тормозов придется воспользоваться смотровой ямой или эстакадой, так как многие элементы тормозной системы находятся в местах, не позволяющих производить визуальный осмотр. Поэтому процедуру осмотра следует разбить на этапы и проводить в гараже, оборудованном ямой.
▪ Диагностика из салона
Первый этап осмотра проводится, не выходя из салона автомобиля. Для этого нужно при заглушенном двигателе нажать на педаль тормоза. Педаль должна останавливаться почти сразу и при дальнейших попытках дожать вперед не двигаться. При этом не должно создаваться впечатления заклинивания.
Если педаль «встает колом» при малейшем нажатии, это означает, что у нее либо слишком короткий ход (то есть она не имеет возможности вернуться до конца назад), либо перекрыто компенсационное отверстие в главном тормозном цилиндре.
Если педаль имеет большой свободный ход, то нужно несколько раз активно нажать на нее, и если она перестала прожиматься и стала упругой, значит, в системе находятся пузырьки воздуха. В этом случае нужно искать место утечки, ремонтировать систему и прокачивать тормоза.
Для проверки состояния вакуумного усилителя тормозов следует несколько раз нажать на педаль тормоза и, оставив ногу на педали, завести двигатель. Если усилитель тормозов исправен, педаль тормоза должна «провалиться» на некоторое расстояние. Если этого не произошло, а вместо этого в салоне слышно шипение, то вакуумный усилитель необходимо заменить.
Далее следует проверить действие ручного тормоза, для чего поднять его рычаг вверх, сосчитав при этом количество щелчков. При правильно отрегулированном ручном тормозе ручка поднимается на 3-4 щелчка. Если ручка поднимается слишком высоко, нужно регулировать трос привода ручного тормоза. Попутно следует обратить внимание на загорание контрольной лампы на щитке приборов при поднятии ручки ручного тормоза.
Затем, оставив ручку тормоза в поднятом положении, нужно поставить нейтральную передачу, выйти из автомобиля и попытаться продвинуть машину. Если автомобиль остается неподвижным, а трос отрегулирован, нужно менять колодки ручного тормоза.
На этом проверка элементов тормозной системы из салона закончена, и можно, открыв замок капота, переходить к внешнему осмотру.
▪ Осмотр элементов, находящихся в моторном отсеке
Подняв капот, нужно проверить наличие и уровень тормозной жидкости в расширительном бачке тормозной системы. Жидкость должна быть чистой и залита до границы верхнего уровня.
Если бачок расположен отдельно от главного тормозного цилиндра и соединен с ним шлангом (или шлангами, если бачок с двумя отсеками), то нужно убедиться что шланги не подтекают и не имеют следов повреждений. Если бачок с тормозной жидкостью расположен на теле главного цилиндра тормозов, следует осмотреть резиновые уплотнения в месте присоединения.
Перед тем как продолжить дальнейший осмотр системы тормозов, нужно отвинтить крышку бачка с тормозной жидкостью и опустить расположенный на ней поплавок, что будет имитировать падение уровня жидкости. Для проведения дальнейших действий понадобится помощник — он будет смотреть на щиток приборов, на котором должна загореться лампочка, сигнализирующая о недостаточном уровне тормозной жидкости. Если лампочка не реагирует на опускание поплавка, то можно соединить между собой провода, подключенные к разъему на крышке бачка — лампа должна загореться.
Если лампа не горит и в этом случае, следует отправиться в сервис, чтобы специалисты нашли место разрыва в проводке или заменили лампу.
Если лампа срабатывает, можно продолжить диагностику и осмотреть главный тормозной цилиндр в месте присоединения тормозных трубок. Корпус цилиндра и трубки должны быть сухими.
Далее нужно осмотреть корпус вакуумного усилителя тормозов, он также должен быть сухим и не иметь следов ржавчины. Попутно проверить вакуумный шланг и место его присоединения к штуцеру впускного коллектора.
▪ Наружный осмотр колес
При визуальном осмотре все колеса автомобиля должны быть абсолютно сухими с внешней и внутренней стороны. Особое внимание следует уделить внутренней стороне колес, осмотрев их из ямы. Любые следы прозрачной маслянистой жидкости могут свидетельствовать о течи в рабочем цилиндре тормозной системы.
▪ Осмотр шлангов и рабочих цилиндров
При дальнейшем осмотре следует визуально оценить состояние тормозных шлангов, цилиндров тормозных механизмов и видимую часть тормозных трубок. Поверхность шлангов должна быть сухой и без трещин. На цилиндрах не должно быть следов запотевания или течи. Трубки не должны быть ржавыми. На штуцерах для прокачки тормозов должны быть надеты защитные колпачки. Если имеется кронштейн крепления тормозного шланга к подвеске, шланг должен быть зафиксирован в этом кронштейне.
▪ Осмотр состояния тормозных дисков, барабанов и колодок
Износ тормозных колодок можно увидеть лишь после поэтапного снятия колес, что не входит в типовую процедуру диагностики своими силами. Сделать это удобнее всего в момент смены колес на шиномонтаже или на плановом ТО в сервисе.
▪ Проверка тормозов в движении
После визуального осмотра необходимо сделать пробный заезд для проверки эффективности действия тормозов. При торможении цилиндры обоих контуров должны срабатывать одновременно и машину не должно уводить в сторону.
На многих машинах выявляются проблемы с тормозами на задней оси, но, прежде чем менять рабочие цилиндры, следует проверить работу регулятора тормозного усилия на заднем мосту.
Всем спасибо кто прочитал, ставим мне нравится пишем коментарии…
Как проверить тормозную систему автомобиля
Статья о проверке тормозной системы и ее компонентов, важные нюансы проверки и работы механизмов. В конце статьи — интересное видео о работе тормозной системы машины.
Поэтому постарайтесь содержать тормозную систему вашей машины в полной исправности, а для этого регулярно ее поверяйте. О том, как это делается, мы сейчас и поговорим.
Диагностика компонентов тормозной системы
Нет ничего проще такого действия, как остановка машины – надавил на педаль тормоза или в отдельных случаях дернул рычаг «ручника». Но при этом надо понимать, что за этими внешне простыми движениями кроется сложная цепочка механизмов, действующих своевременно и слаженно.
В процессе торможения транспортного средства задействованы десятки элементов, многие из которых скрыты от визуального наблюдения, и добраться до них можно только после снятия оборудования. Однако это потребуется лишь в том случае, если с остановкой машины возникают серьезные проблемы.
Проверка колес, ручного тормоза и тормозов в процессе езды
Проверяем колеса
Осматривая колеса, знайте, что они должны быть совершенно сухими, причем как снаружи, так и внутри. С особой тщательностью осмотрите внутренние поверхности колес, используя смотровую яму. Малейшее присутствие на колесах маслянистых следов послужит тревожным сигналом протекания рабочего цилиндра системы торможения.
Ручной тормоз
Проверяя тормозную систему автомобиля, было бы несправедливо забыть о ручном тормозе, который тоже является частью этой системы и подлежит проверке. Хороший, качественный «ручник» не позволит откатываться машине назад на дорожном уклоне в 23%. При этом вам необходимо посчитать, при каком количестве щелчков в процессе поднятия рычага ручного тормоза машина фиксируется в неподвижном положении. В самом идеальном случае «ручник» срабатывает за 3-4 щелчка.
Тормоза в движении
После визуальной проверки тормозов не забудьте протестировать тормоза в движении. Для этого разгоните машину на открытом отрезке дороги примерно до скорости 50-60 км/ч и после этого резко нажмите на тормозную педаль.
Далее следите за торможением: при исправной тормозной системе машину не будет заносить в одну сторону.
Что касается размера тормозного пути, то он у каждой машины свой и, как правило, зависит от состояния дорожного покрытия, от шин, от веса автомобиля и от многих других причин.
Примечание: при наличие в машине системы ABS процесс торможения будет несколько иным — при резком нажатии на педаль вы почувствуете обратную отдачу, которая будет проявляться в качестве специфической вибрации. А если на машине установлена система курсовой устойчивости, то в этом случае при резком торможении на «торпедо» начнет работать индикатор, сообщающий о работе этой системы.
В заключение отметим, что систему торможения автомобиля можно проверить с помощью специального стенда диагностики, который предоставит объективную информацию относительно состояния тормозной системы.
