Как сделать диффузор для радиатора
BMW 3 series Бомж проект › Бортжурнал › Диффузор радиатора или ликбез по пайке пластика
Сегодня пойдёт речь о пайке пластика.
Больше года я искал диффузор радиатора под свой М10.
На большинстве е21 этих диффузоров попросту нет… сломали, выкинули и т.д…
Но с ним и подкапотка обретает законченный вид да и охлаждение двигателя становится лучше, потому как воздух не уходит по бокам, а концентрированно идёт от вентилятора к радиатору.

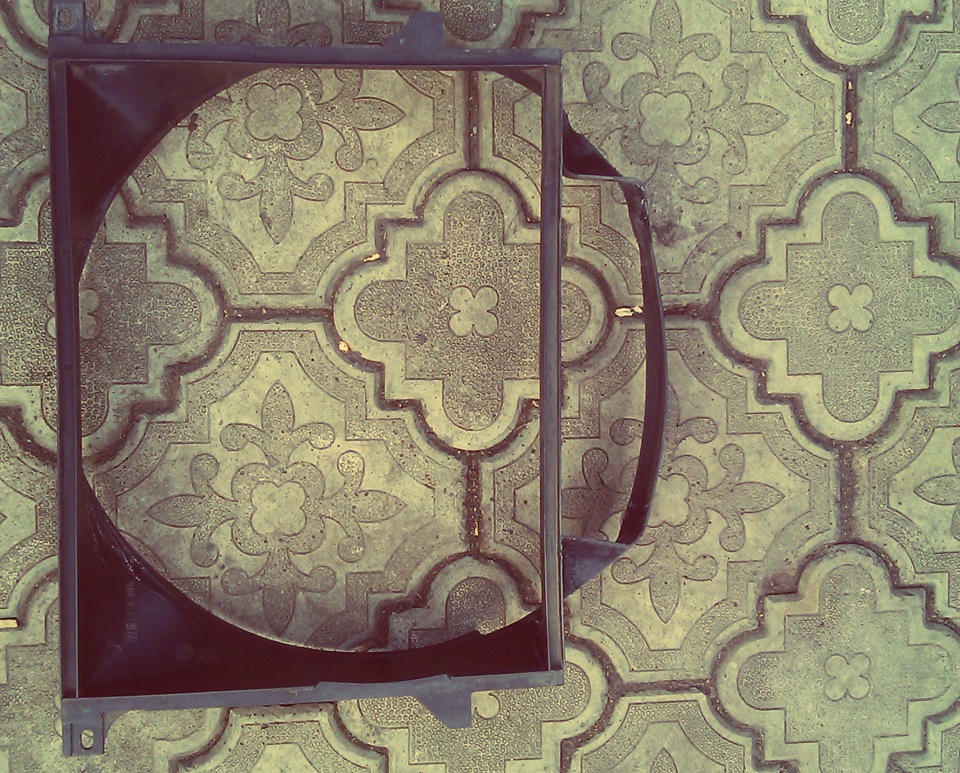

Нормальный человек вот такое барахло просто бы выкинул на свалку.
Но я не ищу лёгких путей. Устал искать живой диффузор… решил реанимировать этот.

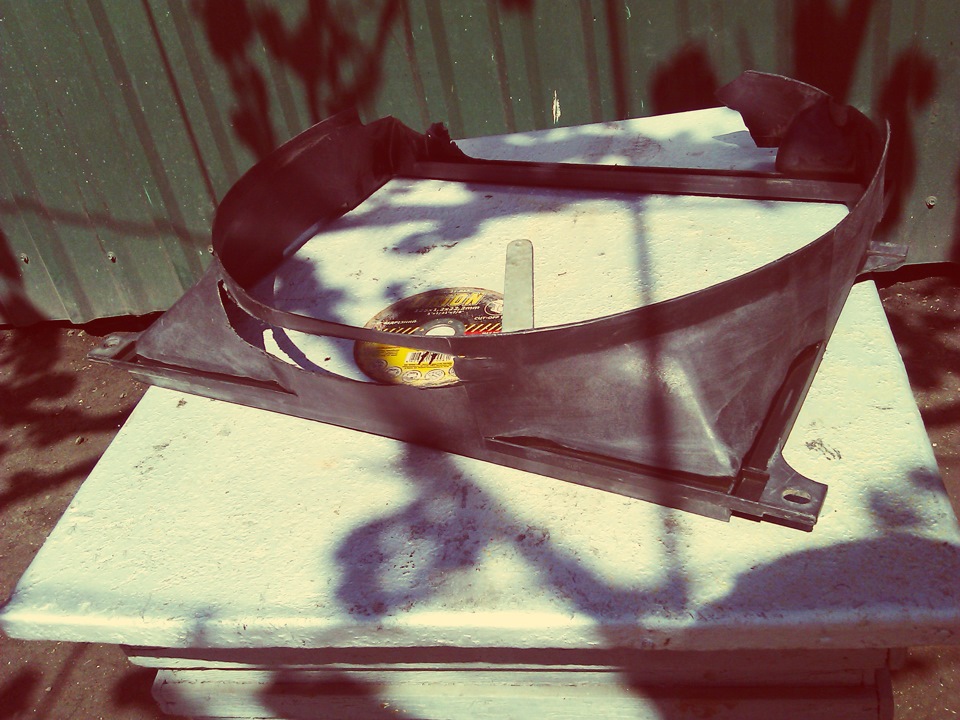

Берём в руки паяльник, специальную сетку, а так же куски пластика от подкрылка Нексии =))

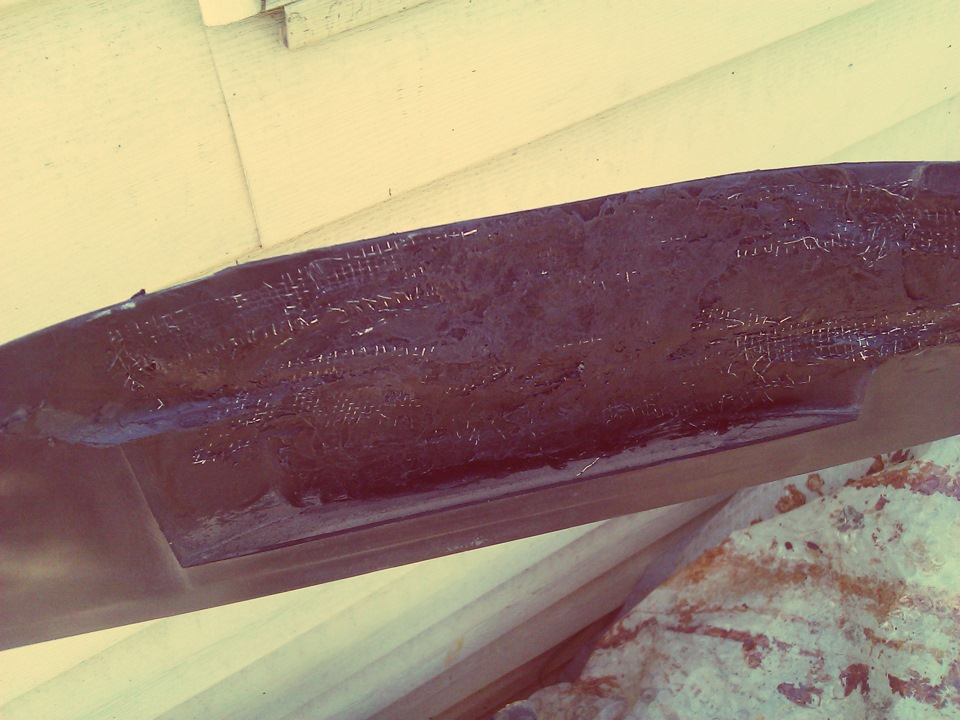

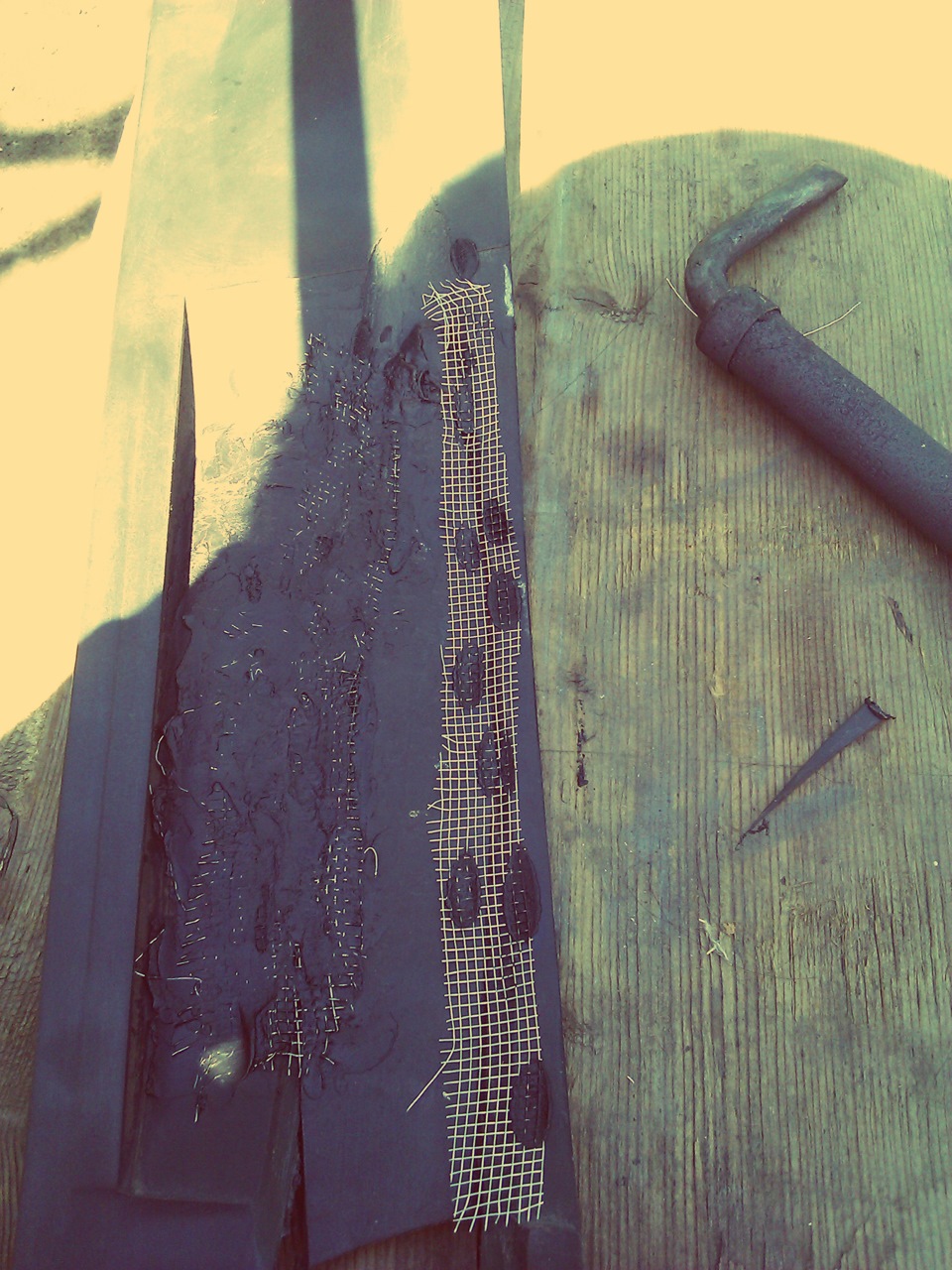

Когда сетка впаяна, начинаем наплавлять пластик с заготовленных кусочков, словно шпаклюя поверхность.
Зачищаем, шлифуем.
В итоге получаем целенький диффузор. Все части восстановлены:

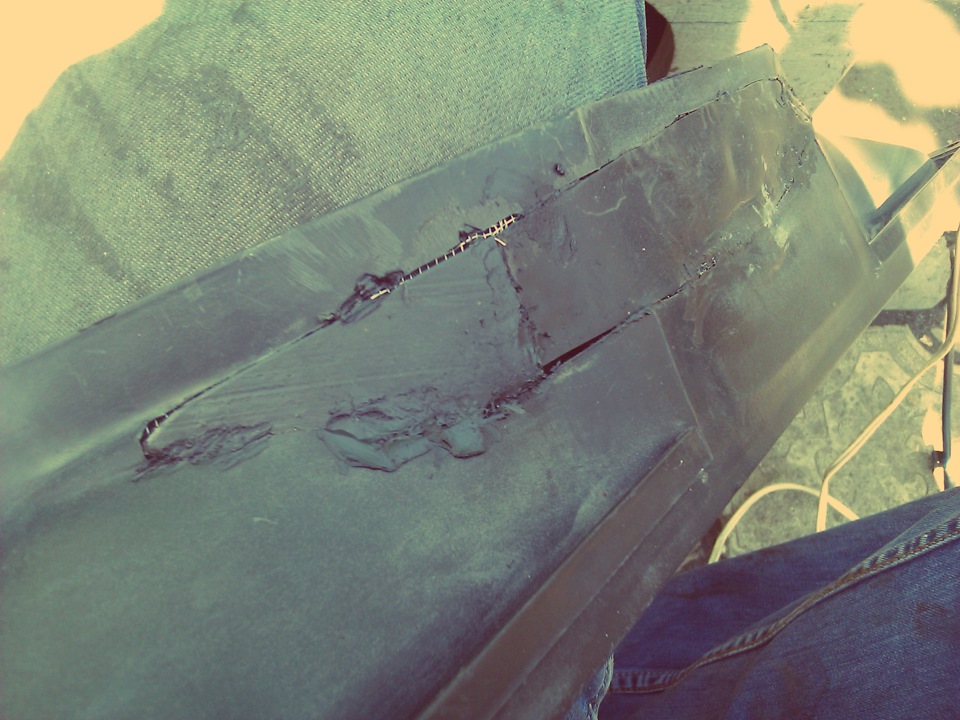

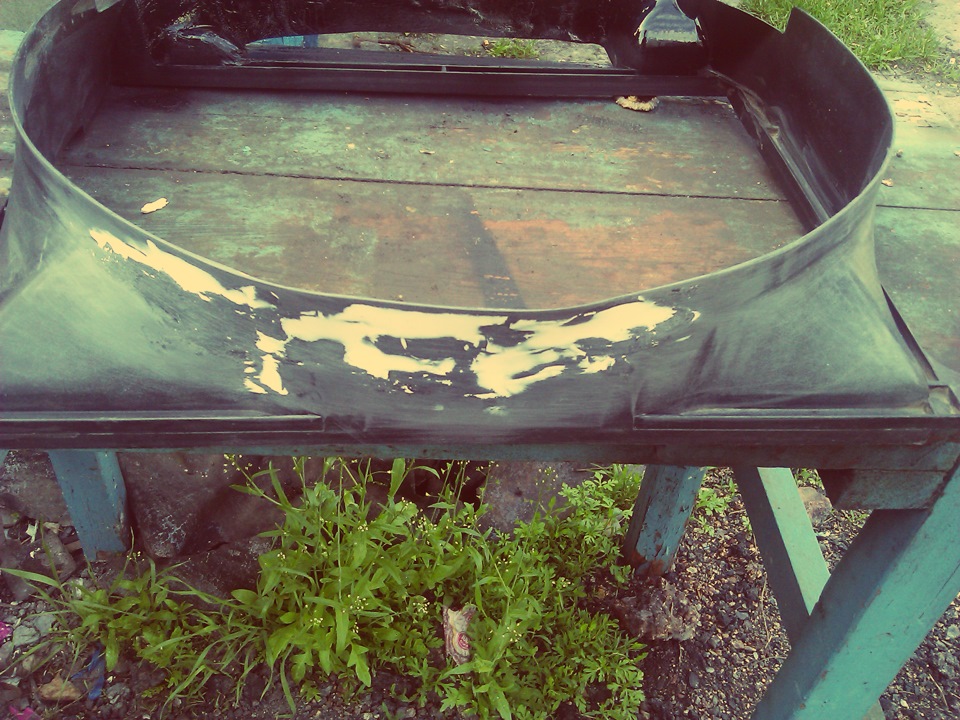

Далее на особо видимые части наносим немного шпатлёвки, чтобы скрыть мелкие изъяны:

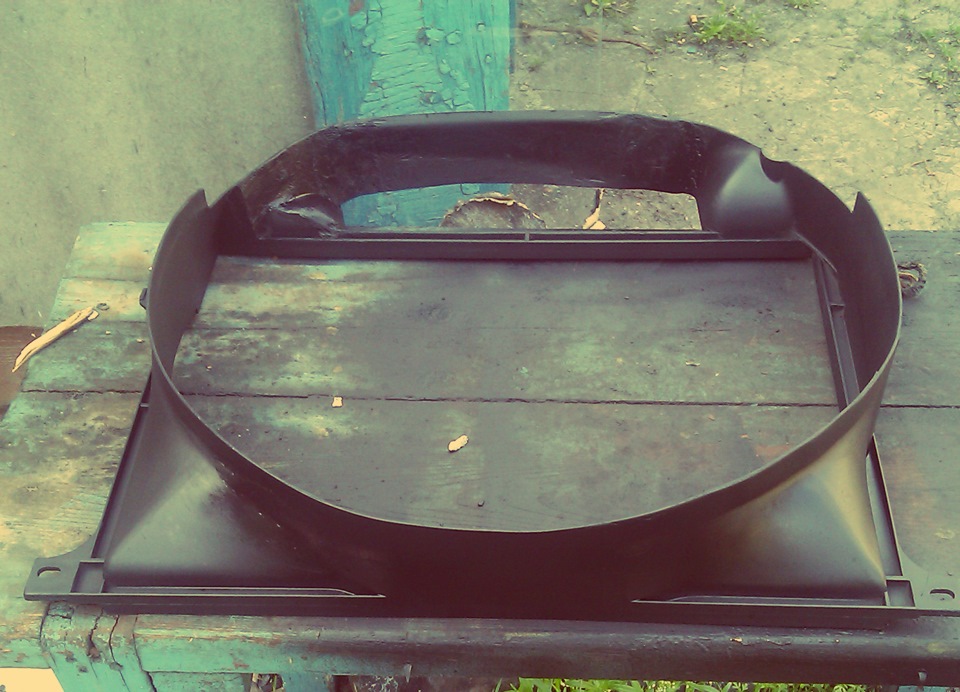

Ну и последнее- это покраска в чёрный мат:
Человек, который подогнал мне этот диффузор, уверял меня в том. что он с радиатора под м10… но меня сразу смутила дата выпуска диффузора- 1990 год…
И придя домой вспомнил, что Витя только недавно себе покупал диффузор Витина тема
Посмотрел- а у меня то он не такой!
Теперь вот сижу и думаю… потратил на него пол дня, а он вдруг не подойдёт!))
Так что теперь нужно взять себе за правило прежде чем восстанавливать деталь, в которой не уверен- сразу примеряй на машину, а потом трать время!))
На сегодня у меня всё, завтра ещё напишу о чём то))
BMW 3 series 1983, двигатель бензиновый 1.8 л., 2005 л. с., задний привод, механическая коробка передач — своими руками
Машины в продаже
BMW 3-Series, 1981
BMW 3-Series, 2012
BMW 3-Series, 2011
BMW 3-Series, 2020
Комментарии 32
Вау! Респект за ровные руки!
Да, тоже ищу себе этот дифузор, без него греется… Буду временно колхозить наверное
Мне повезло, у меня диффузор цел и на месте. Но ты, конечно, гигант! Я бы выбросил не глядя!))
На форуме я около полугода продавал для М10 радик с диффузором в прекрасном состоянии, ни разу ни про радик ни про диффузор никто ничего не спросил. Он у меня так и лежит.
В каком состоянии радик?
Радик продал, не давно совсем.
На форуме я около полугода продавал для М10 радик с диффузором в прекрасном состоянии, ни разу ни про радик ни про диффузор никто ничего не спросил. Он у меня так и лежит.
ну у вас в разделе РФ много чего бывает интересного… только ж к нам это проблемно доставить
А, извиняюсь, не посмотрел сразу.
Ну у вас в Украинской ветке не менее интересней бывают.
больше года висело моё объявление о покупке диффузора и увы…
Кто ищет тот всегда найдет!
А eBay? Или там такое за дорого продают?
даже и не знаю… ни разу там ничего не покупал
с высказыванием:»Нормальный человек вот такое барахло просто бы выкинул на свалку» не согласен полностью! Как раз таки нормальные люди поломавшиеся детали не выкидывают, а восстанавливают (тем более такие нужные и редкие!)
а вот фраза «Так что теперь нужно взять себе за правило прежде чем восстанавливать деталь, в которой не уверен- сразу примеряй на машину, а потом трать время!))» — как раз про меня и мои диски Melber, за которыми пришлось проехать аж 1000км, потратить кучу времени и бабла на их восстановление, а в итоге они не влезли мне на тачку и я их благополучно продал себе в убыток! так что я тоже теперь придерживаюсь этого правила)))
ну мне повезло всё же… примерил ещё вчера вечером диффузор- всё норм, должен стать))
а с колёсами у тебя конечно полнейшая засада получилась((
да не, зато нашел то, что искал в итоге!))) время убитое жаль, его за деньги не купишь
восстанавливал диски- а это бесценный опыт, его за деньги не купишь!)
я уже их столько навосстанавливался…))) хотя с полировкой полки это и правда мой первый опыт! будем считать потренировался на кошках)))
УАЗ 3151 ☢ Limited Edition ☢ › Бортжурнал › Диффузор радиатора, окончательный вариант.

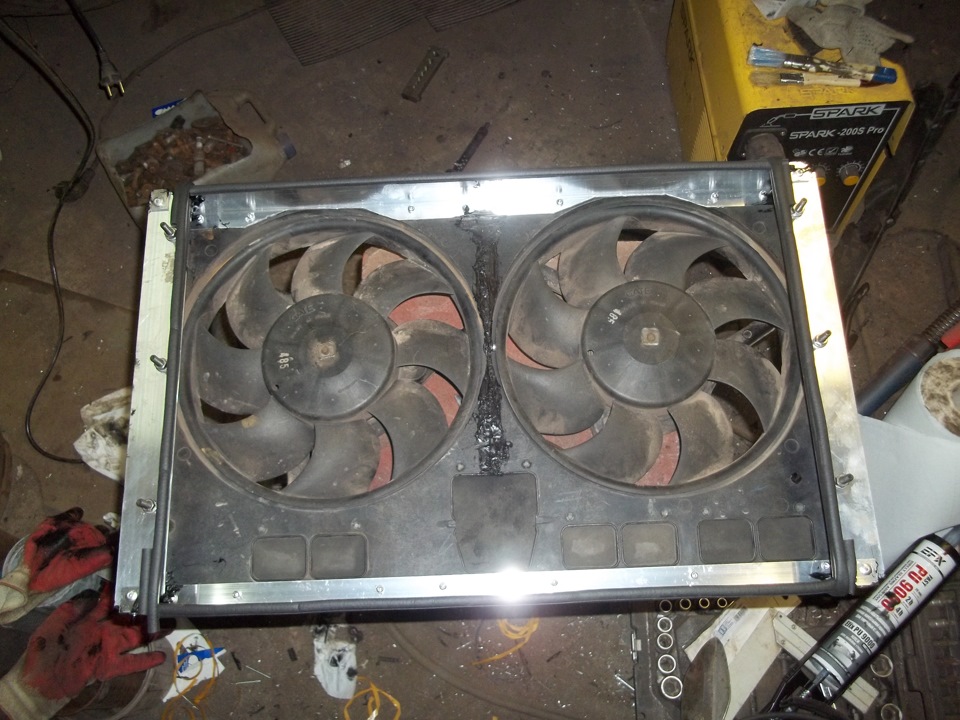

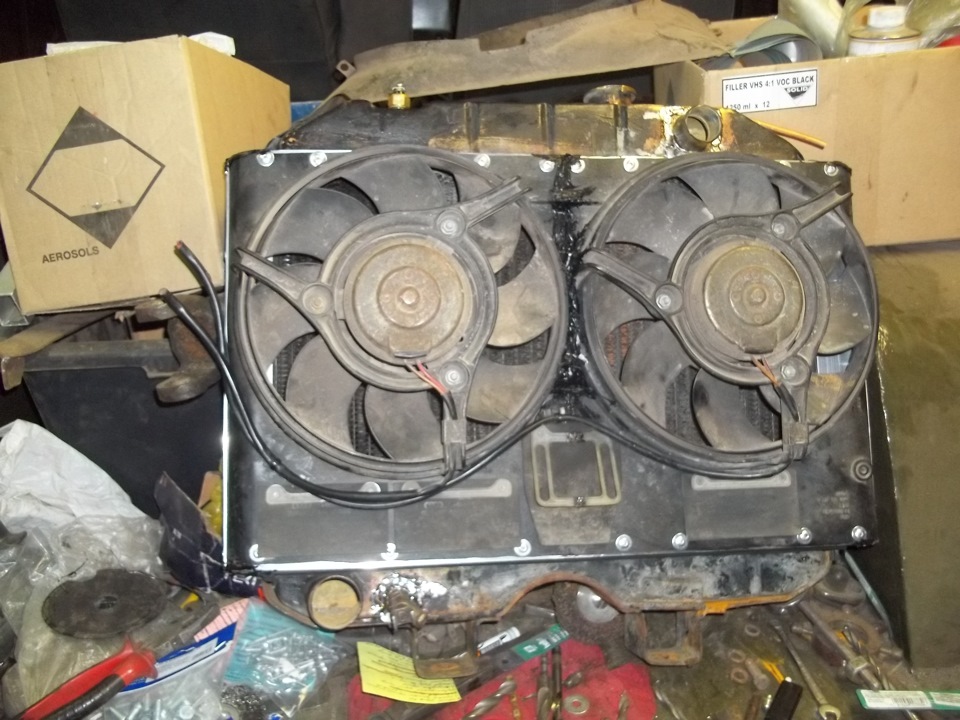

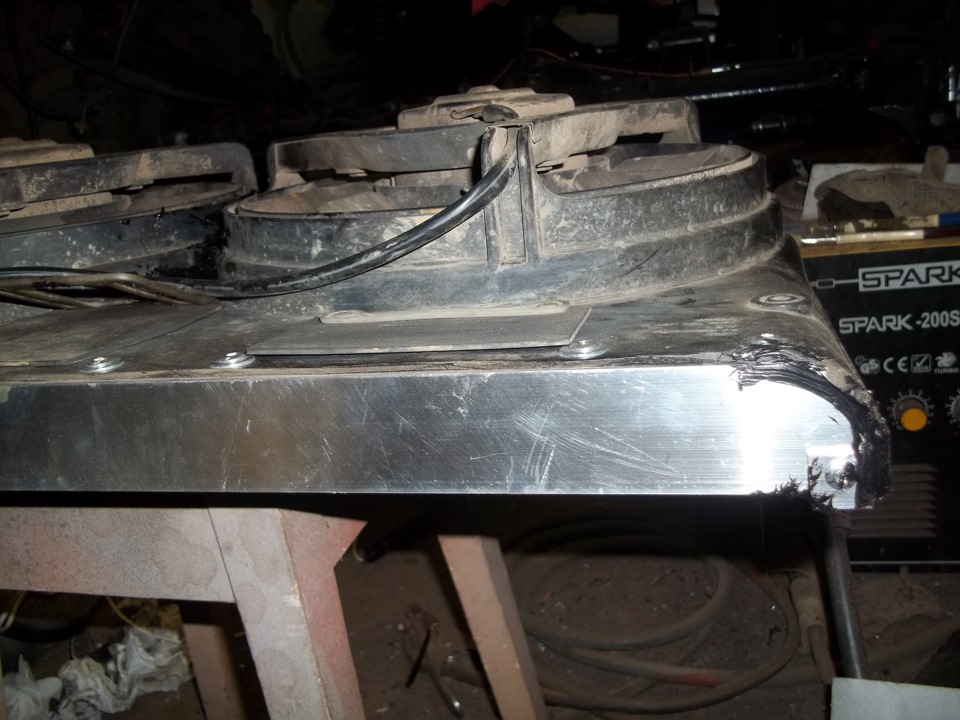

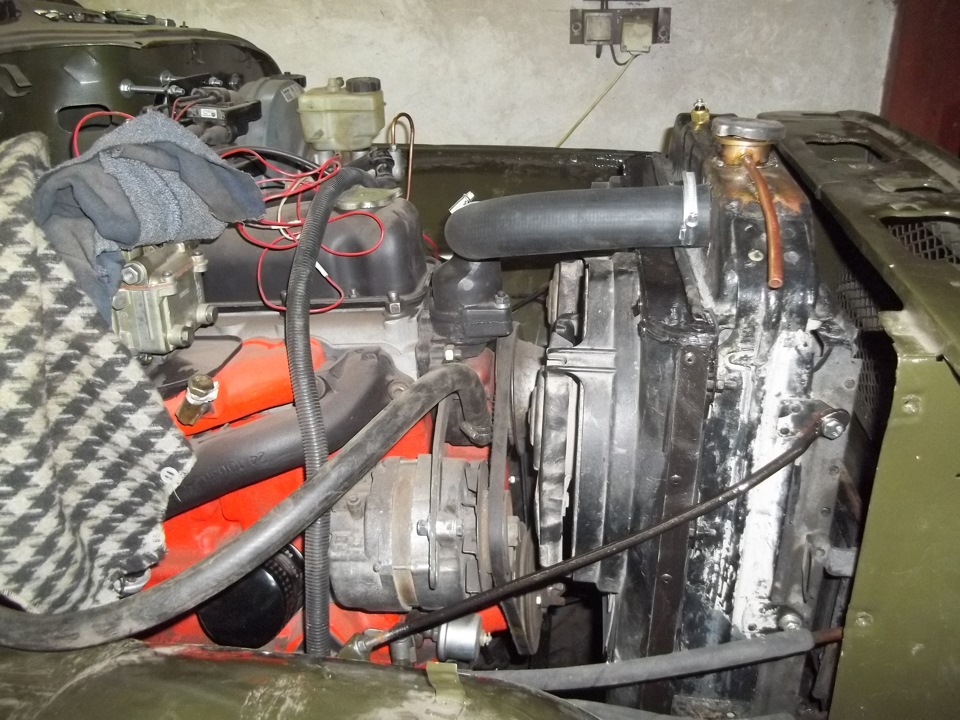

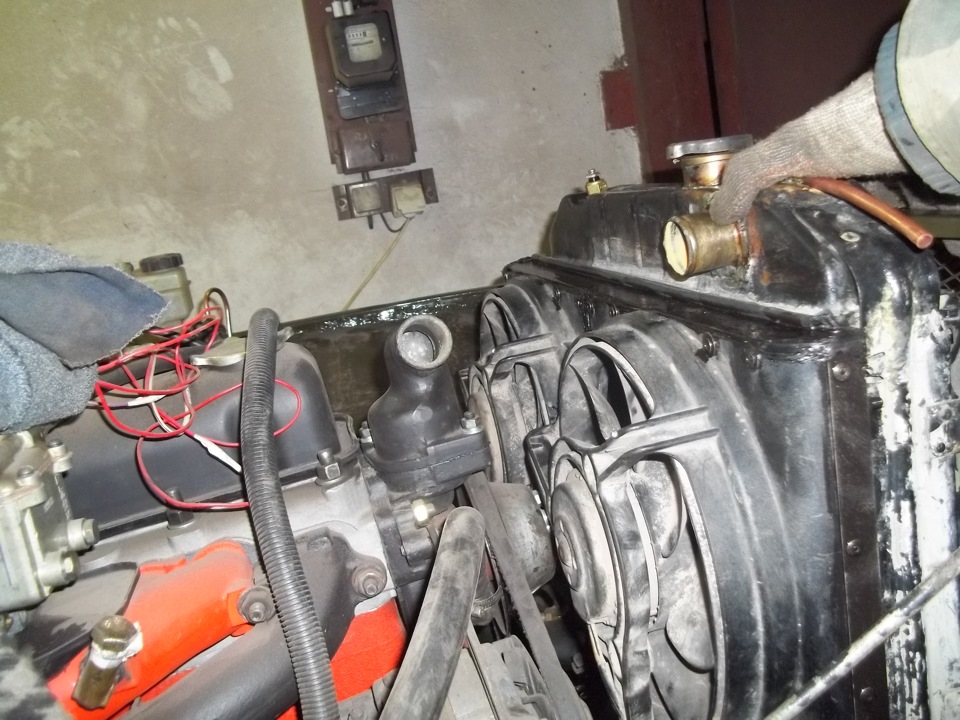

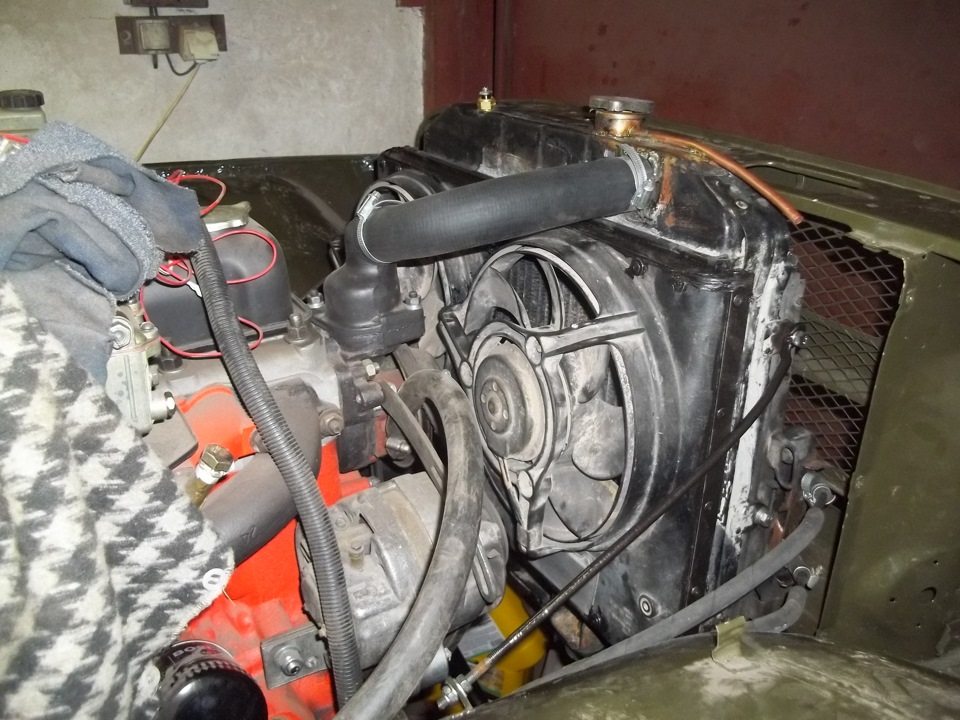

Доделал диффузор, полностью! Вся эта монументальная конструкция уже стоит на машине 🙂

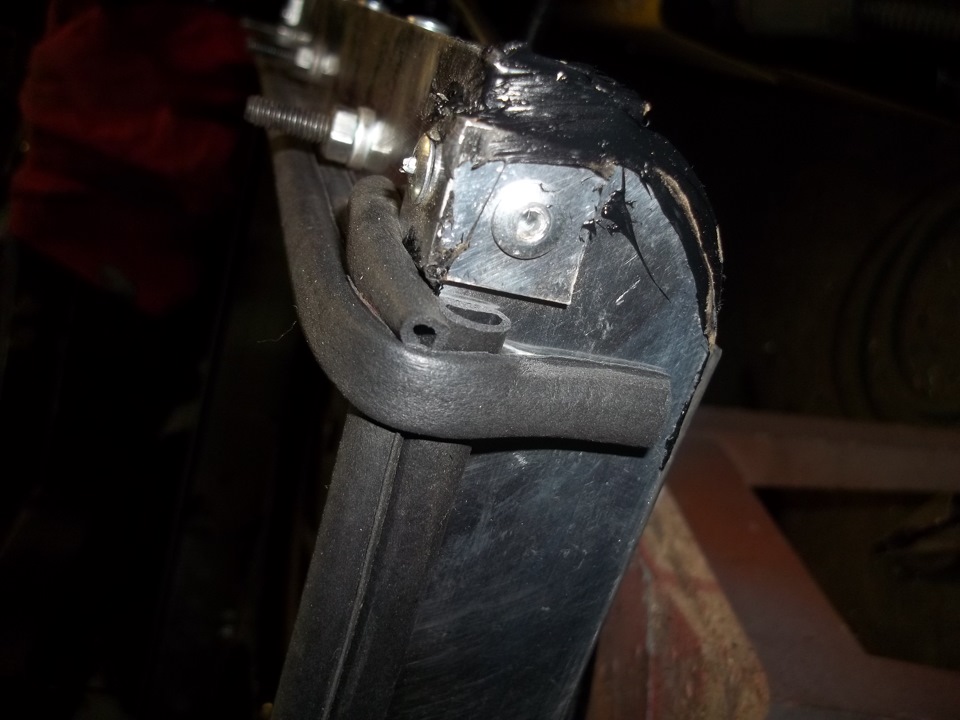

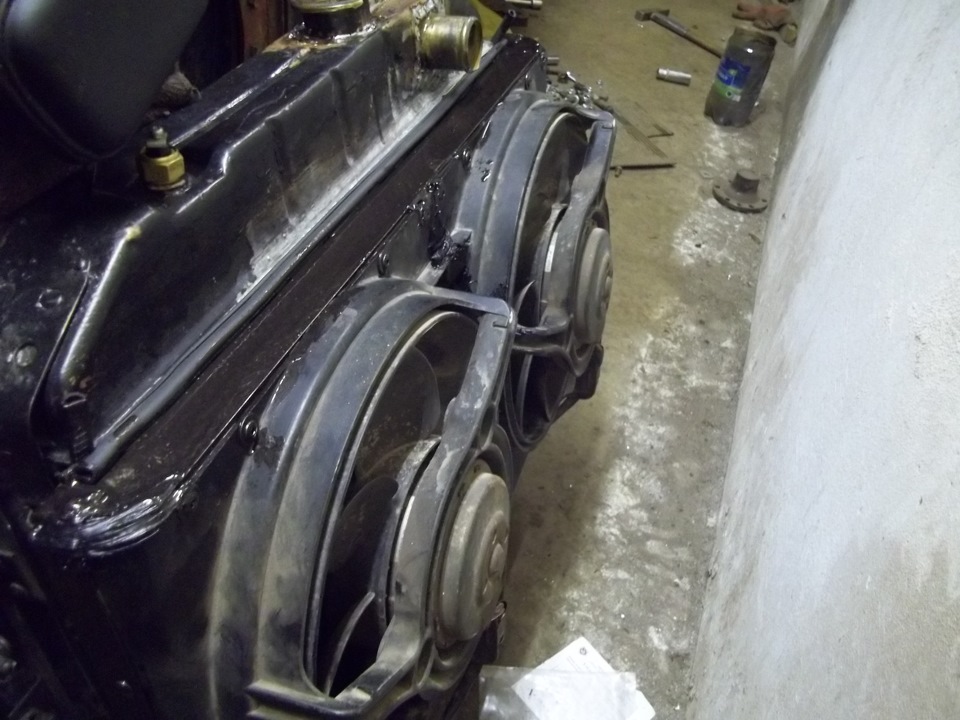

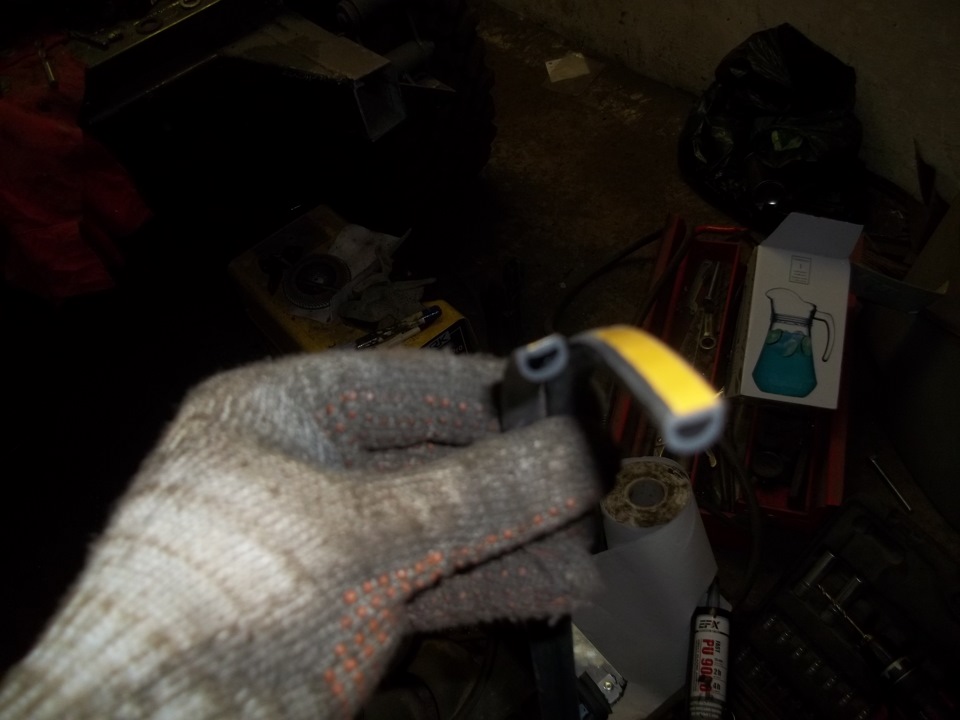

Углы и кое-какие щели промазал стекольным герметиком (естественно, в местах клейки всё обезжирил), наклеил уплотнитель (D-образный) и доработал резиновую шторку и крепление (все укоротил, пластмассу спаял).
Продолжение следует!
Всем мира и добра! 🙂
УАЗ 3151 1987, двигатель бензиновый 2.5 л., 95 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
УАЗ 3151, 1997
УАЗ 3151, 1998
УАЗ 3151, 1985
УАЗ 3151, 1997
Комментарии 29
может на алюминиевый от газ 3102 перейти он площадью больше или от 3110?
эксплуатация покажет… 🙂 А вообще на балконе лежит радиатор от bmw e46 — подпаять и тож можно ставить)
Просто меня эти радиаторы порядком помучали
а как ты радиатор мыть планируешь в будущем? вот например он после катания забьется глиной, как ты его промоешь?
химией и водой) Мойкой высокого давления.
А вообще, качественно помыть — это полюбому демонтаж детали.
на фото плохо видно, что диффузор съемный, мне показалось что он приклепан
да, съемный, крепится на стандартных болтах что и штатый.
От каких датчиков будут срабатывать электровентиляторы?
пока что, в тестовом режиме (до полной сборки машины) — от тумблера )) дальше будет 1 или 2 датчика + принудительное включение и выключение.
Каждый вентилятор срабатывает от своего датчика. Из салона управляю вентиляторами при помощи тумблера.
Работа каждого электровентилятора отображается на приборке при помощи контрольной лампочки
Просмотрел и мех и электро часть. Добавил в закладки = ) Вот и решение, спасибо! :))
На здоровье. Будут возникать вопросы — обращайся. С удовольствием отвечу!
А как он должен задеть шкив? там же направляющие держат радиатор, которые не дают ему качаться! Вот только теперь если ставить гидрачЪ то места под второй ремень нет
всё верно, поэтому направляющие и поставил (думал не ставить). К тому же патрубки тоже не дают ему качаться =)
Если не хватит места — буду думать )))
вопрос на засыпку а не сильно ли закрыт получился «изнутри» радиатор? обдума то совсем не получается только винты и все.
и еще, как то по фото близковато стоит рамка к шкиву. или кажется?
Шкив близковато получился однозначно. 🙁
ну да малейший наклон и в дребезги рамка, а все что заденут винты на режиме авто
вопрос на засыпку а не сильно ли закрыт получился «изнутри» радиатор? обдума то совсем не получается только винты и все.
и еще, как то по фото близковато стоит рамка к шкиву. или кажется?
так в стандарте то он тоже закрыт неплохо.
К тому же тут предусмотрены шторки из резины, которые автоматом открываются при потоке набегающего воздуха + пассивный обдув при выключенных вентиляторах.
Визуально, по фоткам кажется что близко, да. А так, там сантиметра 4-5 свободного пространства.
