Как сделать динамический поворотник
Сообщества › Светодиодный Тюнинг › Блог › Динамические повторители поворотников

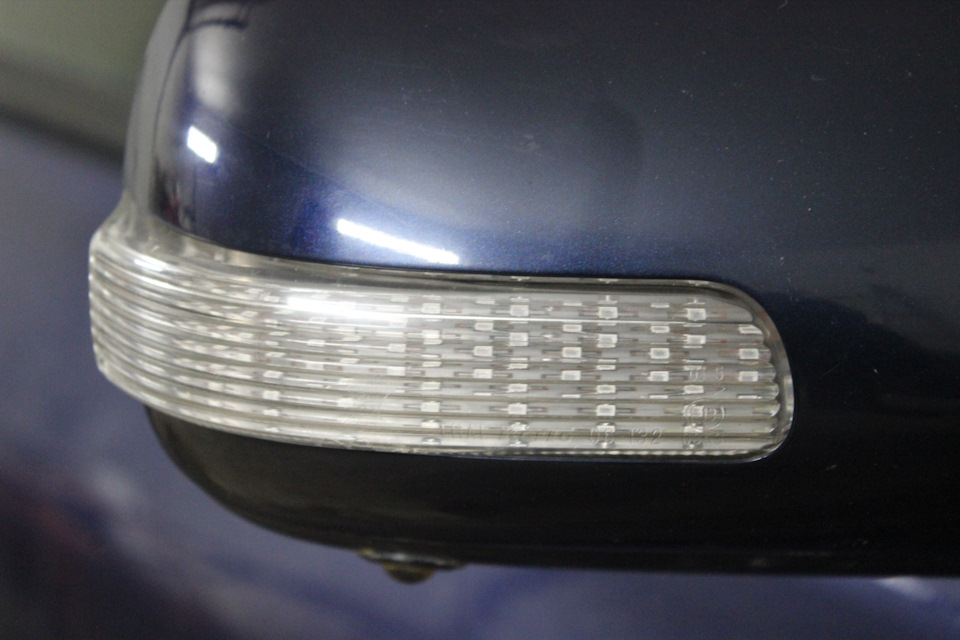

Два года назад я сделал себе повторители поворотов в зеркала и сражу же сделал их динамическими.

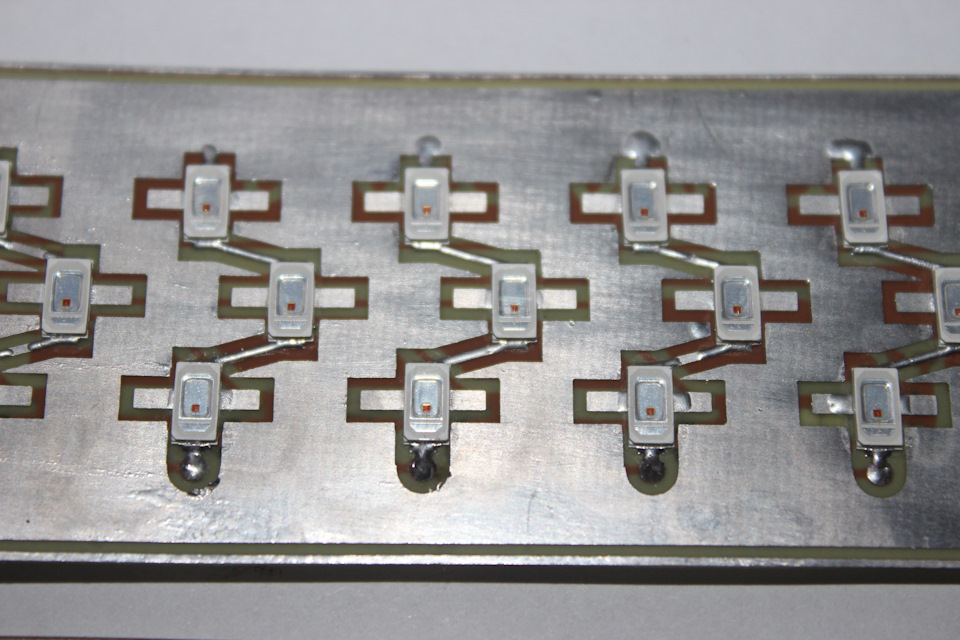

Алюминеый отражатель на котором были расположены светодиоды 5050 с линзами был приклеен на эпоксидный клей.
Я тогда не учел, что адгезия эпоксидного клея с пластмассой и алюминием довольно таки плохая.

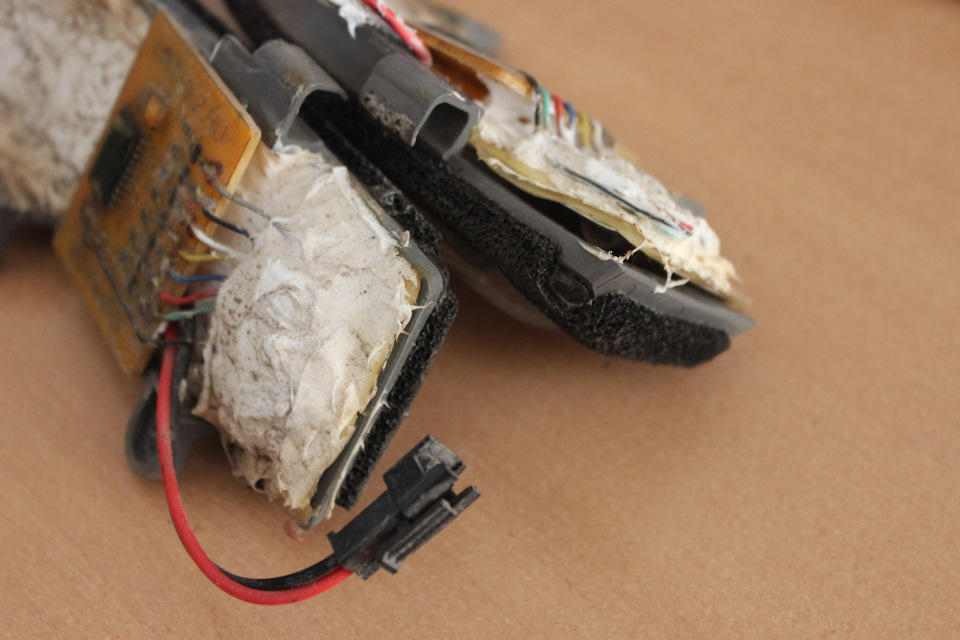

В один прекрасный момент я обнаружил такую картину.
В общем приклеивать я обратно не стал, а решил изготовить новые модули динамических поворотников.

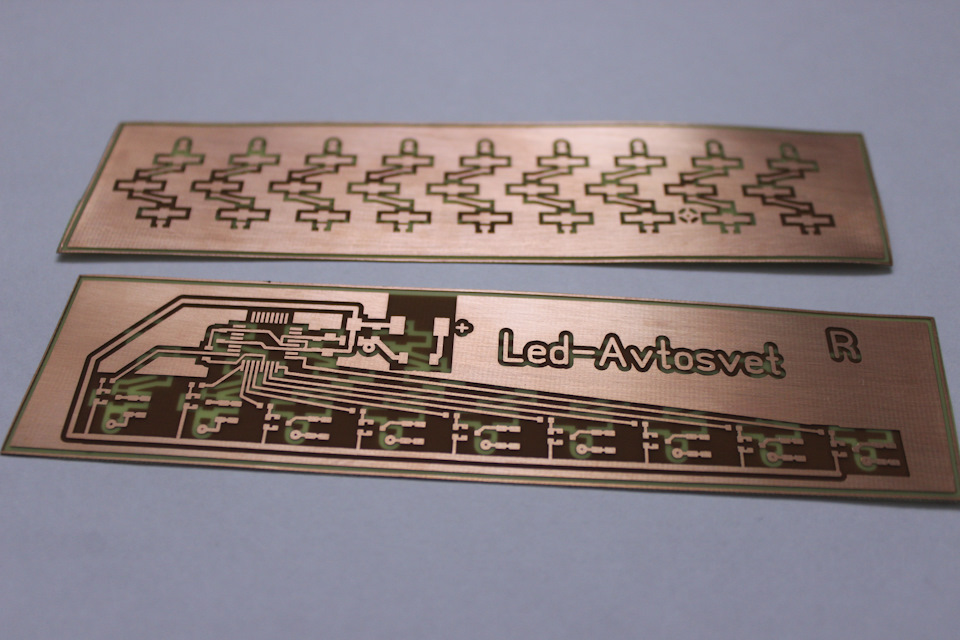

Пару вечеров и все готово)

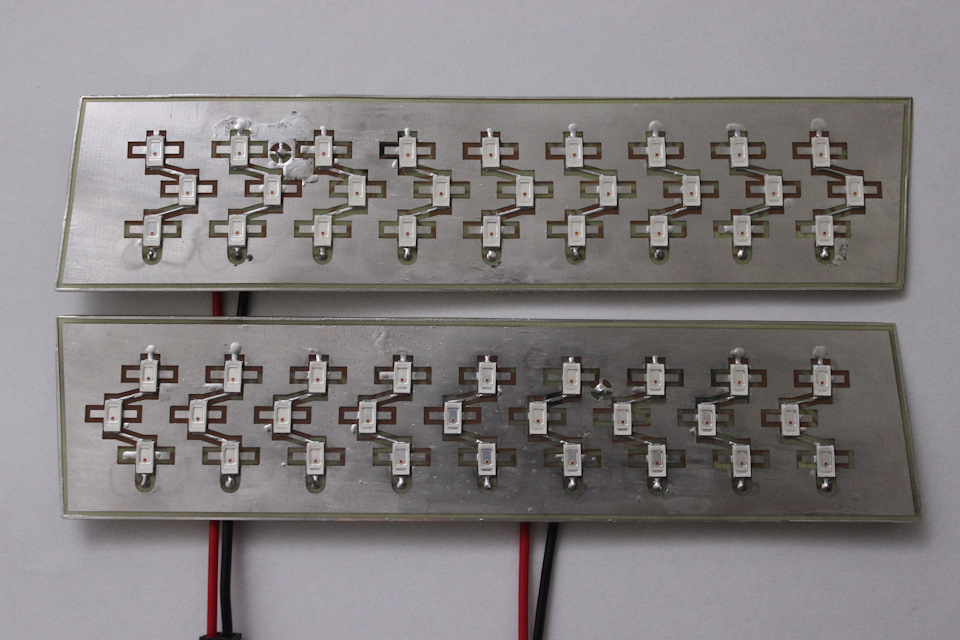

Размеры плат 150мм*35мм*0,2мм
Светодиоды 5730, 150мА. Ток ограничил до 80мА.

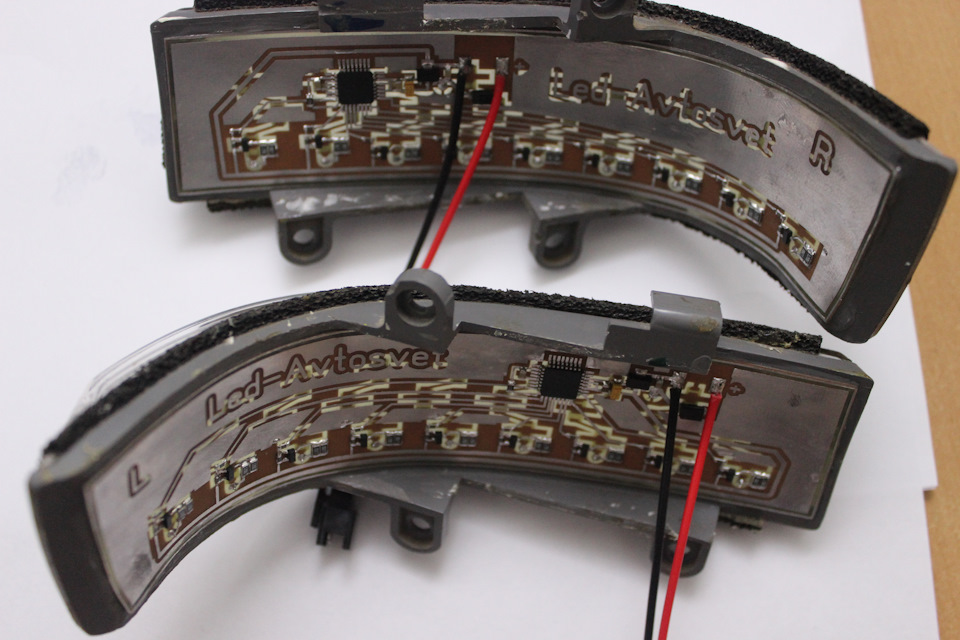

Платы приклеил на цианакрилатовый клей. Поконтуру платы нанес космофен. Теперь приклеино на мертво).

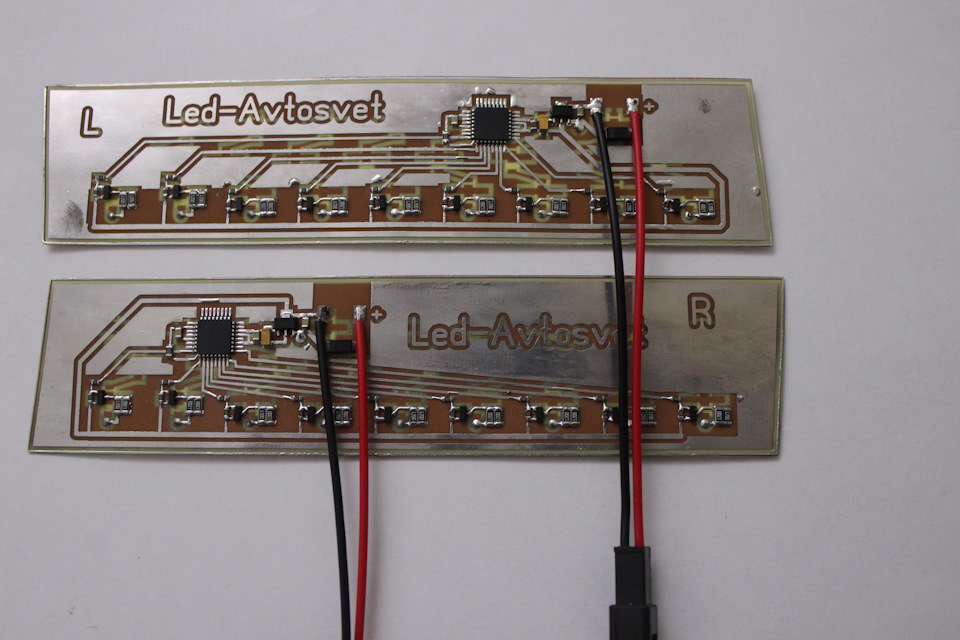

Перед установкой, обратную сторону платы замазал силиконовым герметиком для герметизации электронных компонентов.
Плату со стороны светодиодов хотел покрасить в черный мат, но в последний момент передумал. Оставит так как есть.
Светят довольно таки ярко. Яркость на уровне основных поворотников.
Ну и видео работы.
Метки: динамический поворотник, 5730

Комментарии 119
Норм так сделал! А светики где брал? Просто везде с маленьким кристаллом, а у тебя вроде норм кристалл. Ссылкой не поделишься? Тоже хотел когда то замутить себе динамический поворот.
Круто, нет слов, как с завода
На каком контроллере делал чего то не видно?
Классно сделал! Что за материал из которого плата изготовлены?
Как обычно, фольгированный стеклотекстолит.
ОН так здорово гнётся?
в зеркалах классно работают поворотники, как на заводе сделали! в фарах похуже, может расстояние между диодами большое.
но все равно отлично!
классно.чуть бы медленее моргало.было б круто
медленнее не дает реле поворотов
не надо медленнее, будет похоже на елку, отвлекать внимание других на дороге и далее — попадос на ДТП, в случае ДТП — вьехавший в вас будет прав, если скажет что «елка» ввела его в заблуждение.
Так как на видео в самый раз, можно даже чуть-чуть быстрей чтоб меньше напрягать прочих водителей.
Я как то ехал за клоуном на лексусе с «медленной елкой», ничего кроме мата эта китайщина не вызывает.
Ауде чем то лучше лексуса? И у лексуса паркетника был нештатный самопал с алиэкспресс, там комплект подобных моргалок стоит около 20 баксов, выглядит колхозно и вызывает непонятки у водителей если слишком медленно моргает.
не надо медленнее, будет похоже на елку, отвлекать внимание других на дороге и далее — попадос на ДТП, в случае ДТП — вьехавший в вас будет прав, если скажет что «елка» ввела его в заблуждение.
Так как на видео в самый раз, можно даже чуть-чуть быстрей чтоб меньше напрягать прочих водителей.
Я как то ехал за клоуном на лексусе с «медленной елкой», ничего кроме мата эта китайщина не вызывает.
Во во. Тоже ездила за такими елками. Надо за дорогой внимательно следить, а в глазах огоньки бегают и отвлекают.
Шикарная работа, молодчик!
Всё очень грамотно.
Схема-прошивка секрет? 🙂
У меня в блоге есть на 6 каналов.
О, спасибо, сейчас посмотрю 🙂
офигенно и красиво )) всегда хотел себе на «старую» купейку такое сделать, но не знал как реализовать (хотя и сейчас не знаю ))
как так стеклотекстолит изогнули? какая у него толщина?пардон не заметил 0,2мм, а где такой взяли если не секрет
текстолит 0,2мм.
но даже 1мм можно так загнуть с помощью нагрева.
не дадите направление где такой толщины купить текстолит?
Супер. Высший класс
сделано красиво, не топорно, похоже на заводское.
Видел у нас тот же вариант на лексусе паркетнике, выглядит как колхоз!
Аккуратно сделано! Плата ЛУТом или фоторезистом сделана? Какой толщины текстолит? как гнул?
Фоторезист. Плата толщиной 0,2мм.
Егор, да ты ваще гений
ну для меня это дремучий лес
мой вариант еще не в силе?
В силе. Нужно только взять себя в руки)). Да и если честно, я уже забыл)). Постараюсь сделать по быстрей.
)) скорей возьми себя полностью. зима заканчивается, дни становятся длиннее
ок. на неделе сделаю)
добро
буду в кубарь бросать)
Супер-пупер, как всегда! Зачем тебе в крыле повторитель? Затонировал бы стекляшку да отключил его нафиг, лишний он там…
Руки не доходят). И у меня нет светодиодов, которые бы светили назад для информативности. В зеркальных элементах конечно стоят, повторители, но в солнечную погоду их не видно.
ништяк. схемкой поделишься?
Очень классно! Жаль, что я в школе только девок щупал… Мне Ваши термины и обозначения не понять…
Блин, ну здорово! Красивый и монтаж и светят хорошо.
Получается у тебя постоянного питания нет на повторителе и нет управляющего сигнала, а просто как тоько подается напряжение то контроллер запускается и запускает соответственно светодиоды по алгоритму написаному в программе.
Получается длительность сечения повторителя будет зависить только от того какой длительности будет подано напряжение на плату.
Поправь меня если я не правильно понял задумку или в чем то не прав.
Все верно. Такой способ подключения исключает рассинхронизацию модулей при длительном включении.
не замерял длительность подачи напряжения на повторитель?
Много где замерял. Это так скажем мое хобби). У Тойот очень быстрые реле. У меня примерно 320мс.
Максимум встречал 450-460мс.
на видео помоему длительность работы больше чем 320мс.
я в видео студии замерял время.
на видео помоему длительность работы больше чем 320мс.
Щас сново глянул.
360мс, но 40мс для человеческого глаза почти не заметно.
Все верно. Такой способ подключения исключает рассинхронизацию модулей при длительном включении.
Я тоже буду делать динамические, только питание будет постоянным, сигнал на поворотник будет включать светодиоды постепенно, снятие напряжение с сигнального провода приведет к постепенному угасанию светодиодов по очереди. При таком включении рассинхронизации быть не должно.
Будет, поверь. Если это будет не один контроллер или простая схема, то будет.
С чего бы? на управляющий вход приходит 1, идет нарастание, приходит 0 — идет спад, поворотники так же управляются импульсами от штатного реле, есле реле поворотов будет синхронно отправлять импульсы на повороты, то рассинхронизации не будет никогда. В такой схеме даже контроллер не нужен, только нужны регистры с последовательным вводом и 555 для синхроимпульса. Даже если тактовая частота у двух поворотников, которую будут задавать таймеры, будет даже в два раза отличаться, то итоговая частота одбоих поворотов при мигании аврийки будет все равно одинаковая, так как 555 будет задавать только скорость нарастания и затухания, а частоту мигания будет задавать реле поворотов.
Без проблем. В теории это так и есть. Мне не нужно это объяснять.
