Как сделать динамик в домашних условиях

Знаю, качество звучания поделки сыровато, но способ рабочий и может быть вам полезен в создании собственного динамика.

Шаг 2: Нам понадобится:

Шаг 3: Составляющие

На фото обозначены 4 составляющие динамика-самоделки: диафрагма, катушка, магнит и входной провод.

Шаг 4: Катушка — основа

Берем бумажные полоски 5х15см и стопку магнитов, оборачиваем магниты одной полоской, создавая таким образом трубку, и закрепляем ее скотчем.

Далее полученную трубку так же оборачиваем второй полоской бумаги и закрепляем скотчем.

Шаг 5: Катушка — намотка проволоки

Теперь необходимо намотать на основу катушки медную проволоку. Оставляем свободный конец примерно 5см и аккуратно наматываем 80 витков медного мозгопровода, при этом по бокам катушки оставляем свободное пространство не мене 1см. Кстати, если вы используете тонкую проволоку, то количество витков нужно будет уменьшить.

Итак, намотав 80 витков оставляем второй свободный конец 5см и обрезаем проволоку. После этого закрепляем витки горячим клеем, это предотвратит разматывание катушки.

Для хорошего контакта свободные концы очищаем от изоляции. Это можно сделать оплавив их пламенем зажигалки, а затем зачистив ножницами от нагара.

Шаг 6: Катушка — доработка

Пинцетом или плоскогубцами вынимаем из мозгокатушки первую трубку с магнитами. Затем один бок бумажной трубки катушки разрезаем на несколько равных частей и отгибаем их, получив тем самым «ромашку». Эту самую «ромашку» приклеиваем к дну стакана с внешней стороны. Катушка собрана, следуем дальше!

Шаг 7: Диафрагма

Вырезаем часть дна стакана с катушкой, отделяем их друг от друга как на фото.

Шаг 8: Диафрагма — зазор

От дна стаканчика-диафрагмы отрезаем колечко около 1см шириной, см. фото, создавая необходимый мозгозазор.

Шаг 9: Диафрагма — мембрана

Отрезаем кусок широкого скотча, по размерам чуть больше диаметра дна стакана, и приклеиваем его с внутренней стороны.

Шаг 10: Диафрагма — установка катушки

По центру мембраны-скотча, с внешней стороны приклеиваем ранее подготовленную катушку. Диафрагма собрана!

Шаг 11: Кронштейн магнита

Распрямляем плоскогубцами скрепку, и постоянно примеряя к диафрагме, создаем кронштейн магнита. Сначала загибаем скрепку буквой «Г», далее отогнутый конец скручиваем в спираль. При этом «спираль» должна располагаться рядом с катушкой, их центры должны совпадать, а длинный прямой конец можно было прикрепить к стакану.

Сделав кронштейн крепим к «спиральке» стопку магнитов, вставляем их свободно в катушку, а свободный конец горячим клеем крепим к стаканчику. Самоделка почти готова!

Шаг 13: Входной провод

Берем аудио разъем с 20см-м проводом, от наушников или т.п., и определяемся с проводками. У меня, разъем имел 3 проводка: черный — масса, красный и желтый — сигнальные. К черному проводку и одному из сигнальных подсоединяем зажимы-крокодильчики, а другие концы «крокодильчиков» соединяем с выводами катушки.

Шаг 14: Включаем музыку.

Подключаем самоделку к смартфону или плееру, включаем музыку и наслаждаемся результатами проделанной работы. Звучит не громко, да и не совсем чисто, но играет же!

А вот если не играет, то читаем далее…

Шаг 15: Поиск и устранение неисправностей

Если вы старались и делали все правильно, но поделка «молчит», то ищем неисправность и устраняем ее. Возможно причина следующая:

Шаг 16: Увеличение мощности динамика

Чтобы повысить мощность динамика-самоделки можно:

Шаг 17: Как это работает?

В основе динамика лежит принцип электромагнетизма. По проводу, из которого мы намотали катушку, идет электрический ток со звуковой амплитудой. В следствие этого, вокруг провода создается магнитное поле, которое взаимодействуя с полем магнита-сердечника, притягиваясь/отталкиваясь, заставляет мембрану колебаться. Но эти колебания малы и неслышны человеческим ухом, и для их усиления используется диафрагма, в качестве которой мы использовали стаканчик. И вот уже колебания усиленные «чашей» диафрагмы воспринимаются нашим ухом и интерпретируются мозгом как звук, таким образом мы наслаждаемся песней. Реальный динамик работает по этому же принципу, но более качественнее.

Шаг 18: Где можно взять компоненты для этой поделки

Изолированный медный провод нужного сечения можно найти в старой технике, перегоревших энергосберегающих лампах, для этого нужно извлечь ее плату и найти мини-трансформатор. Провод для своего мозгодинамика я взял из моторчика. Так же медный провод можно найти в микроволновых печах, ламповых телевизорах и т.п.

Магниты можно найти в игрушках или сломанных динамиках. Если у вас есть хороший магнит с отверстием внутри, то катушку для динамика можно разместить в этом отверстии, и работать поделка будет также нормально.

Стаканчик для диафрагмы трудно не найти, но если это все же так, то вместо него можно использовать обычную пластину из тонкого пластика.

Аудио разъем можно приобрести в магазине или по сети.

На этом все, благодарю за мозговнимание!

( Специально для МозгоЧинов#How-to-make-a-speaker-4

Источник

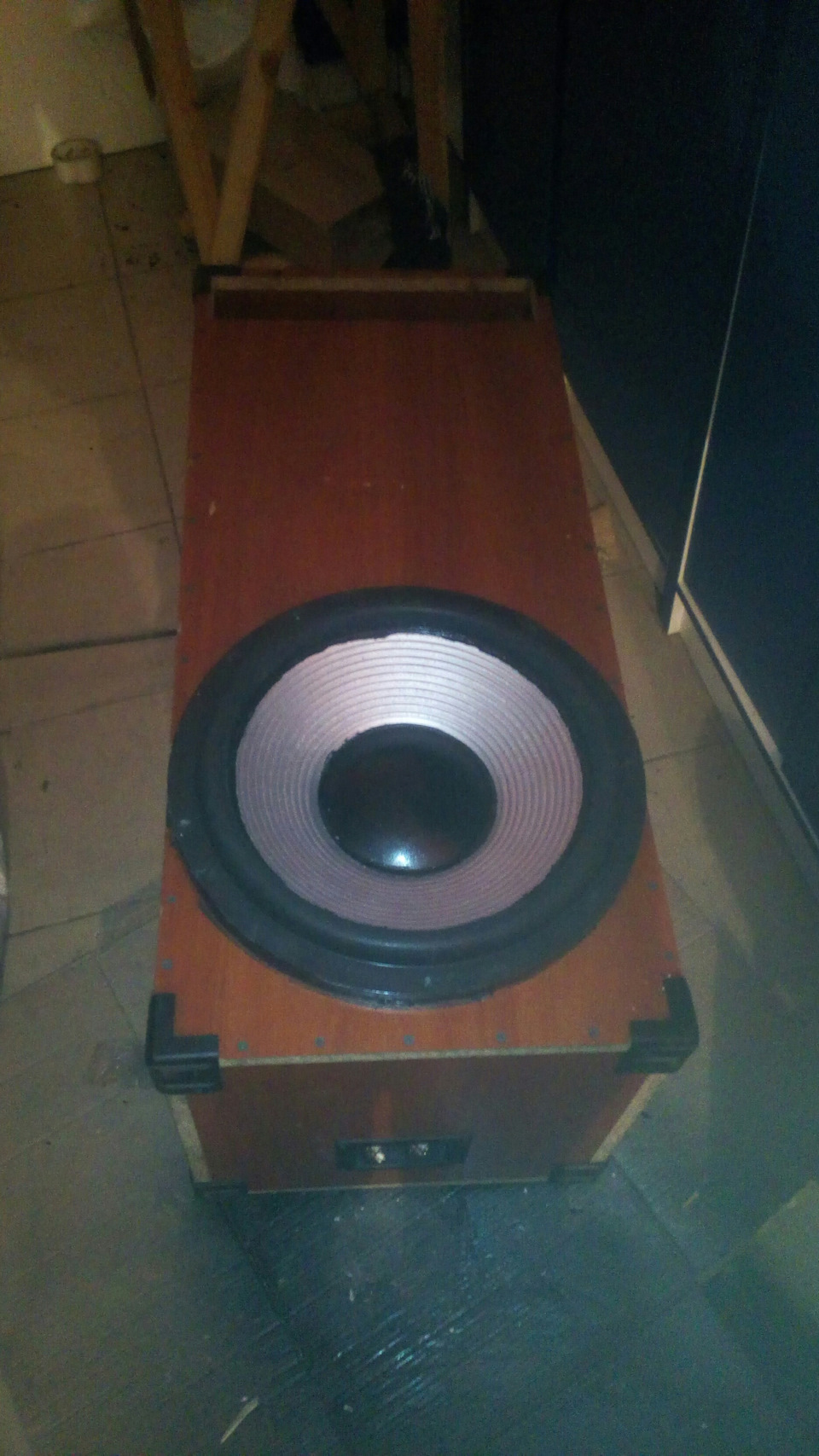

Сообщества › Сделай Сам › Блог › Динамик для сабвуфера своими руками

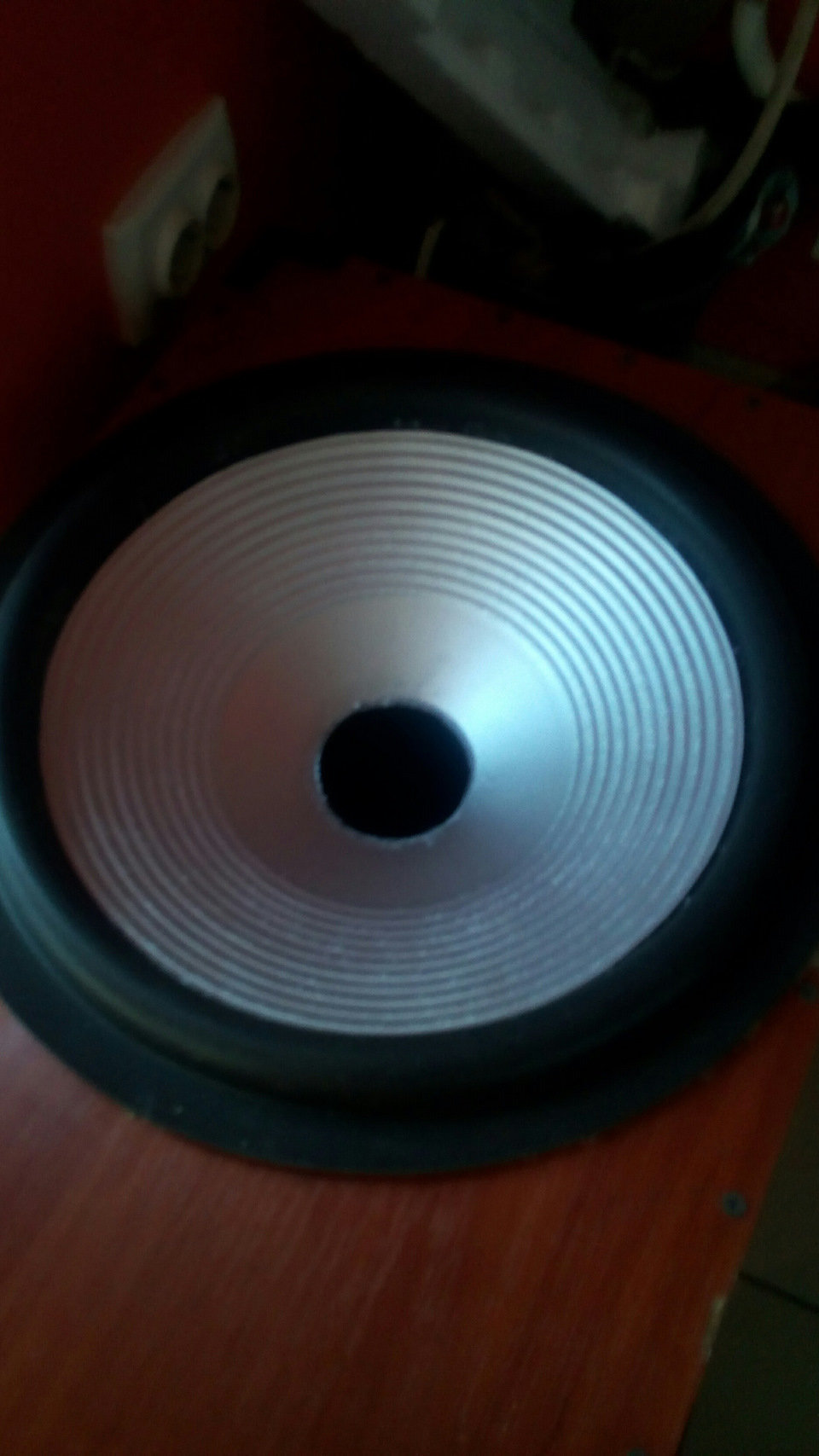

Было решено собрать «губатый» динамик, с очень жёсткой шайбой.
Была заказана губа (250грн), диффузор к ней (100грн), 2 пыльника (50 грн), 3 шайбы (75 грн). Уже имелось: магнитная система под 3″ звуковую катушку, сама катушка (2+2 ом), поводки сечением 2.5мм. Все болты и клея покупались в строительном.

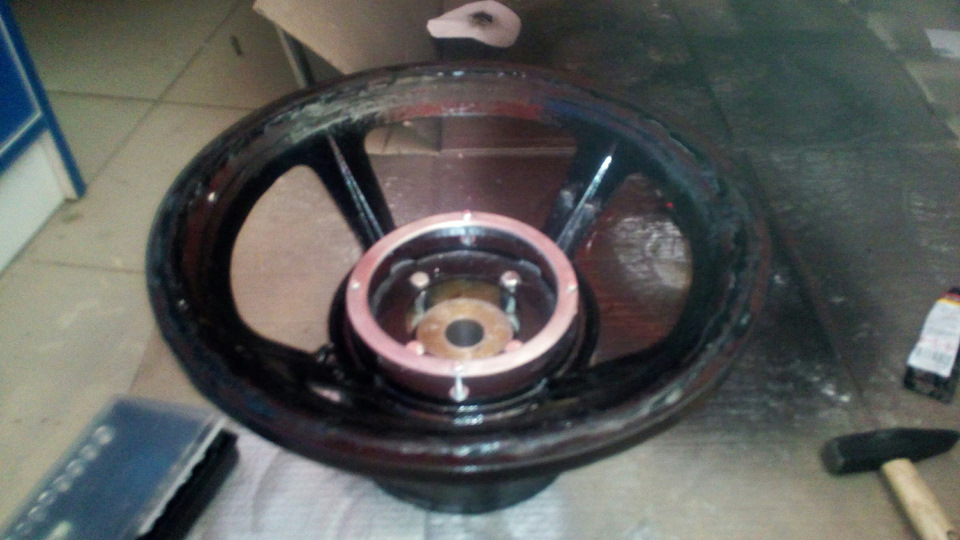

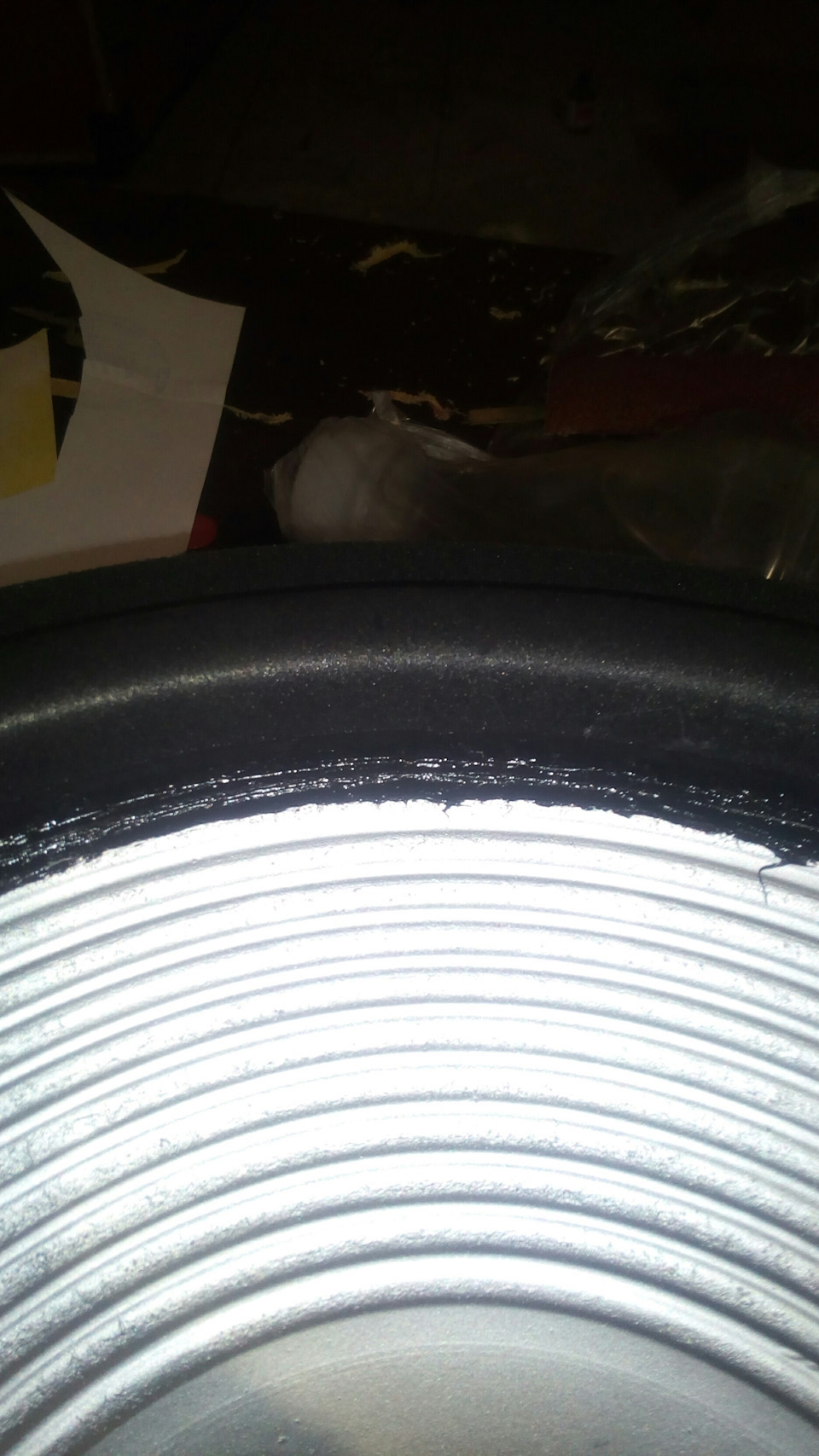

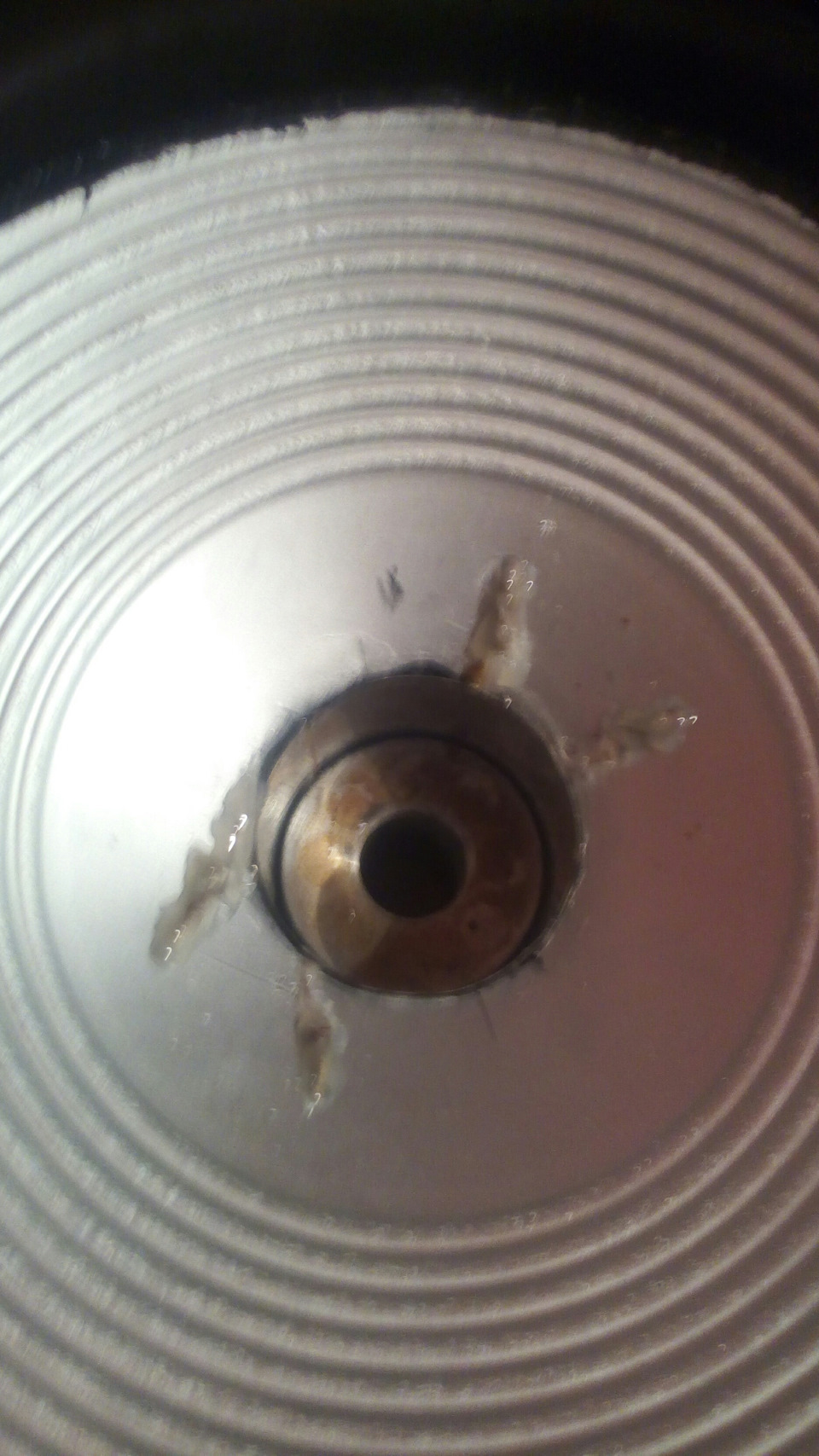

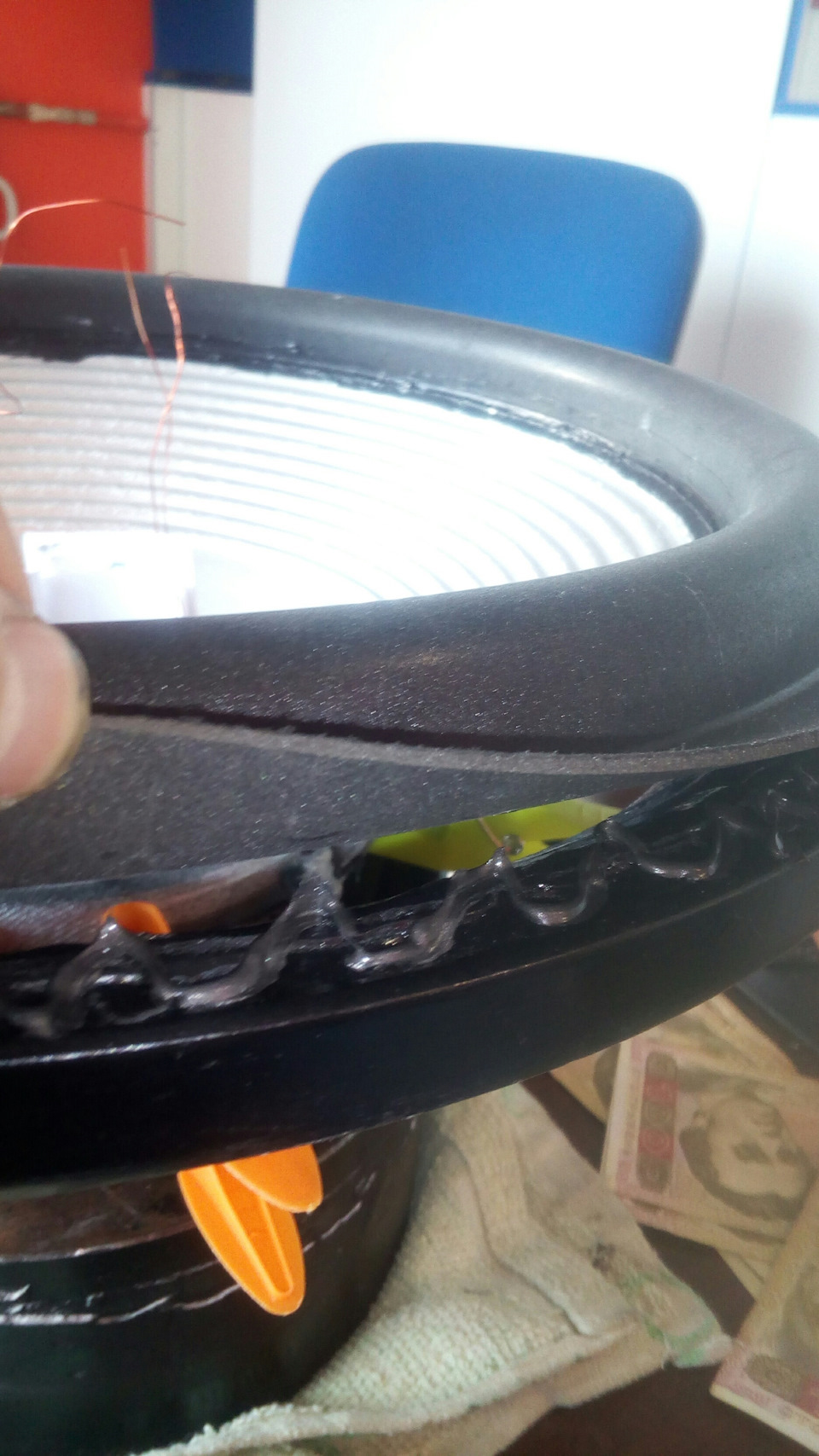

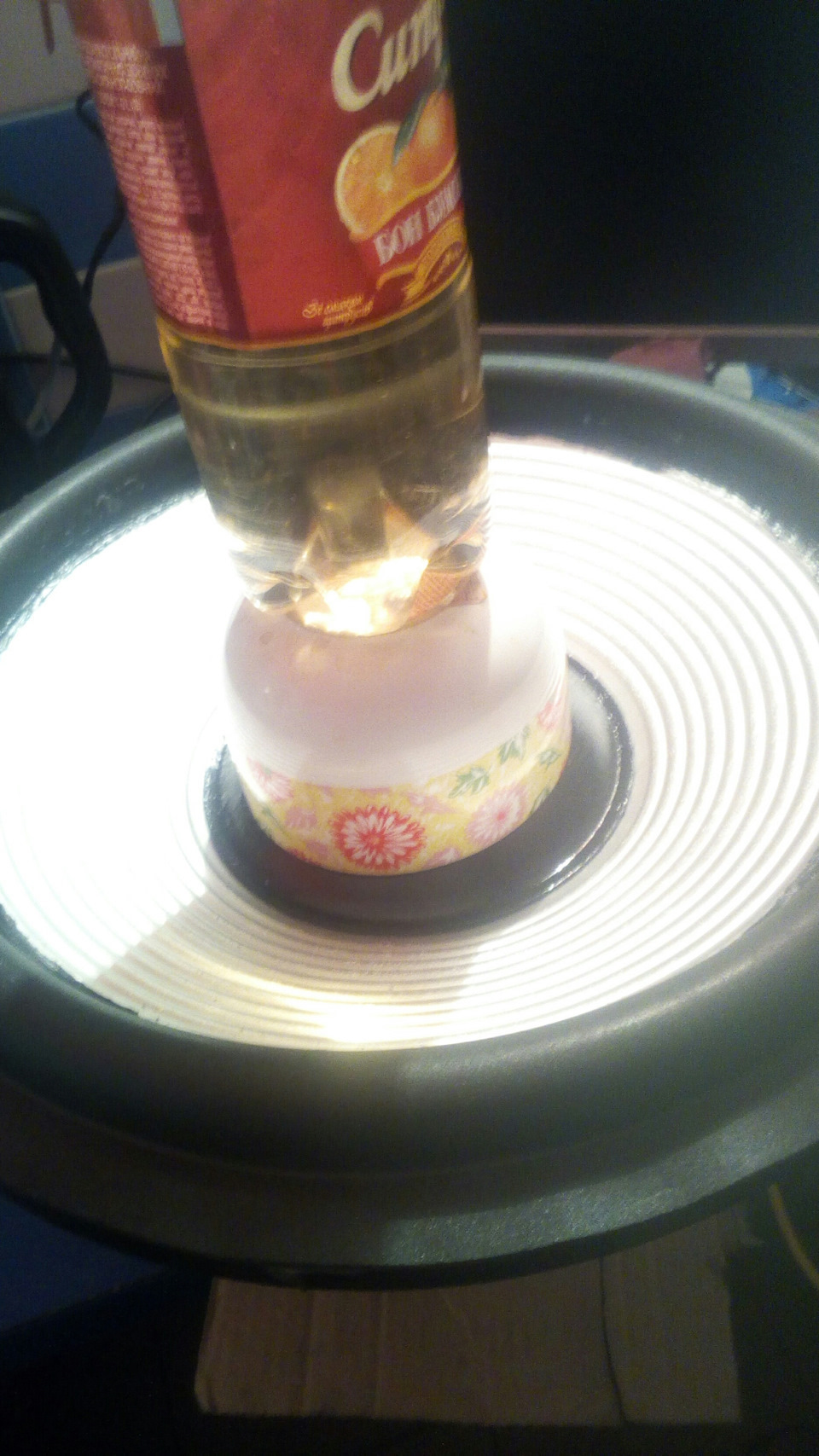

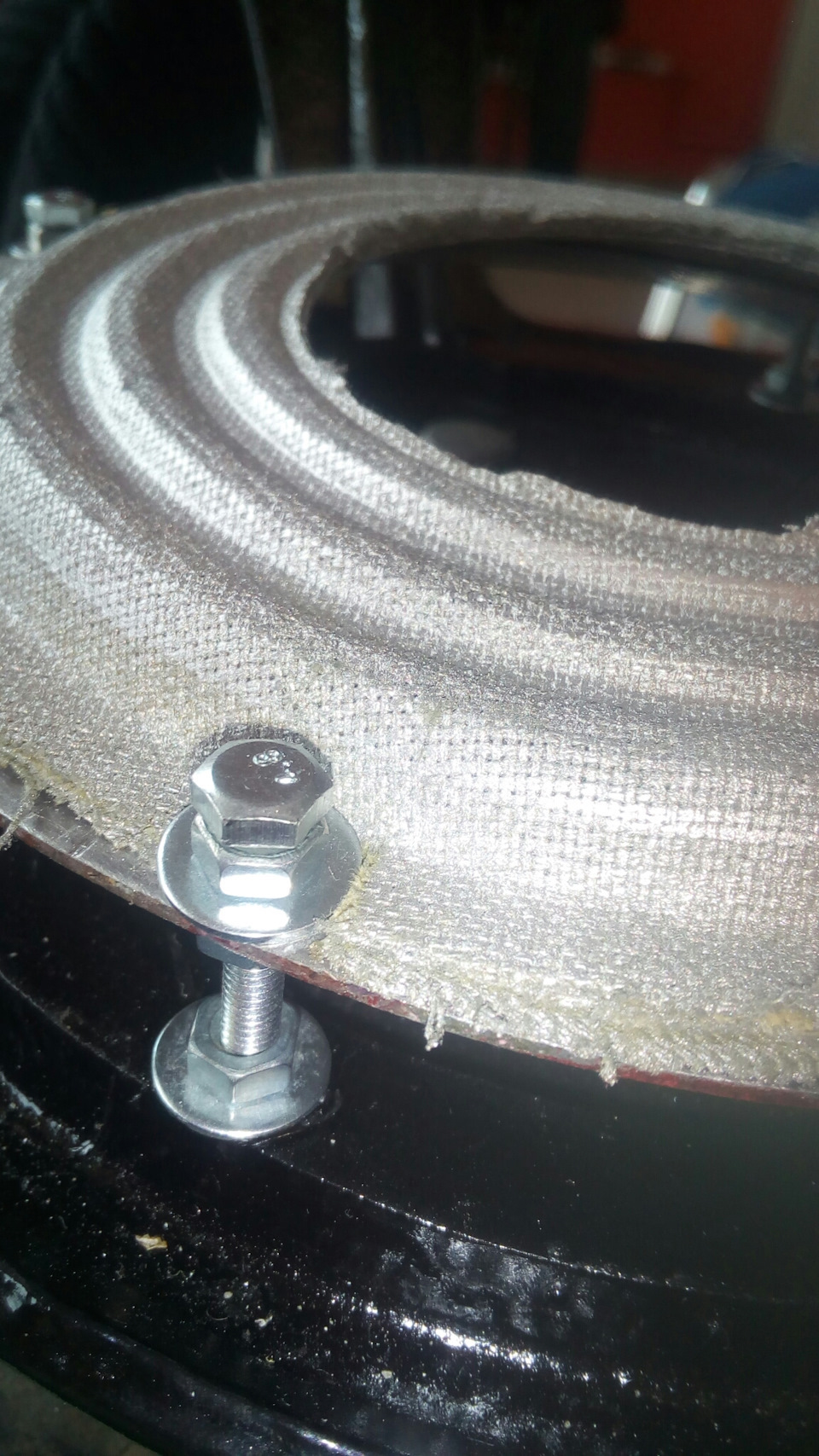

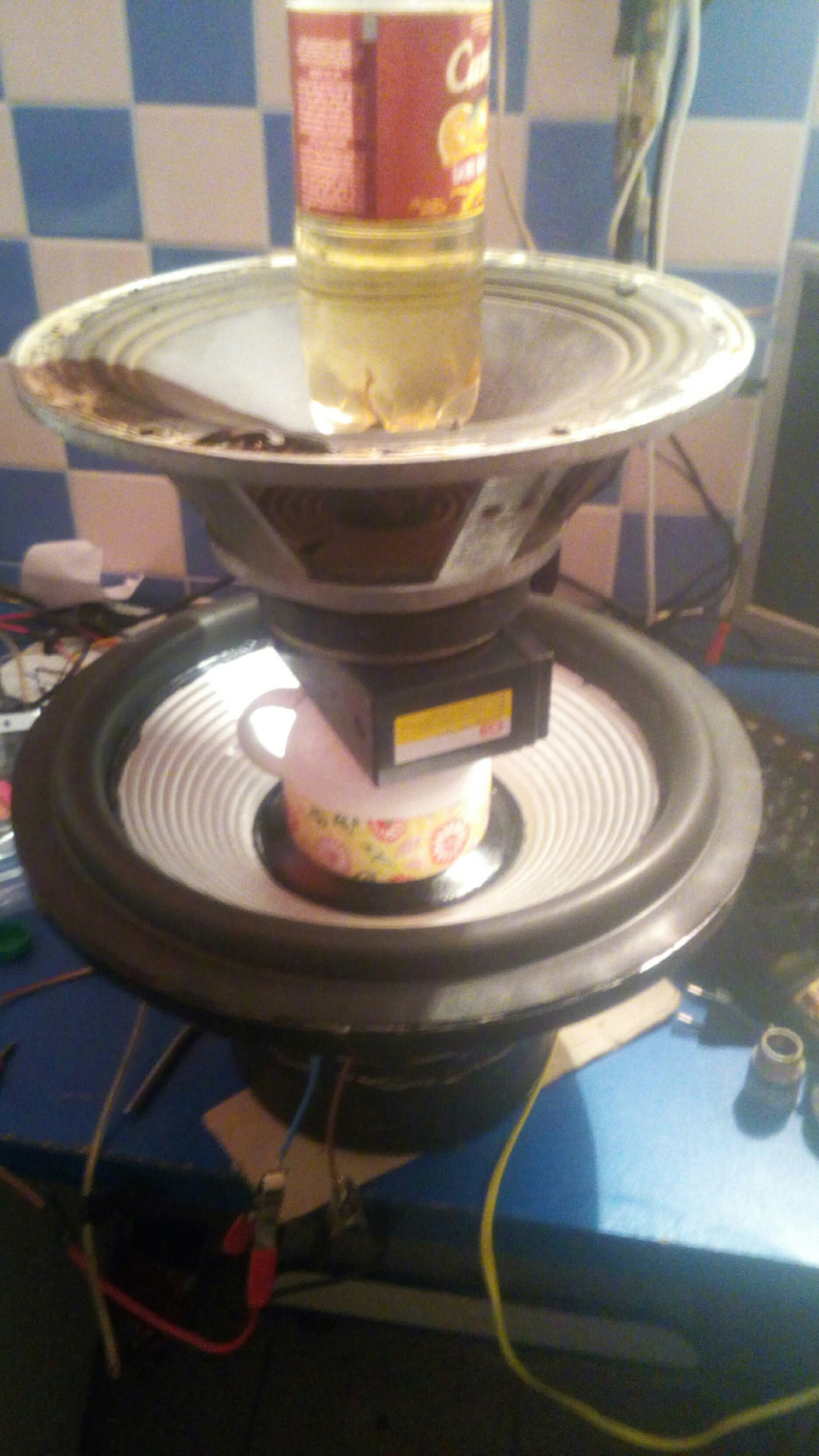

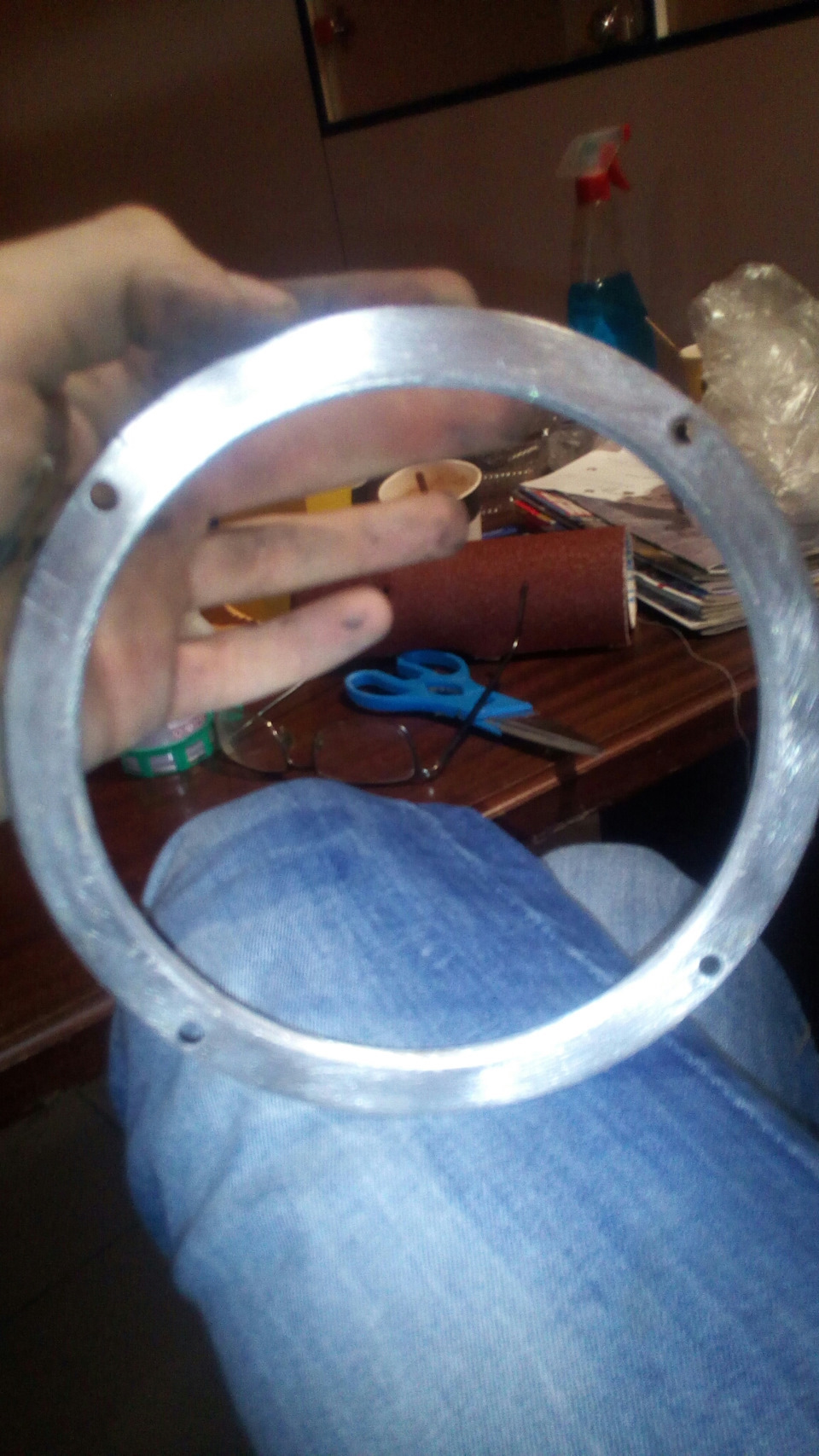

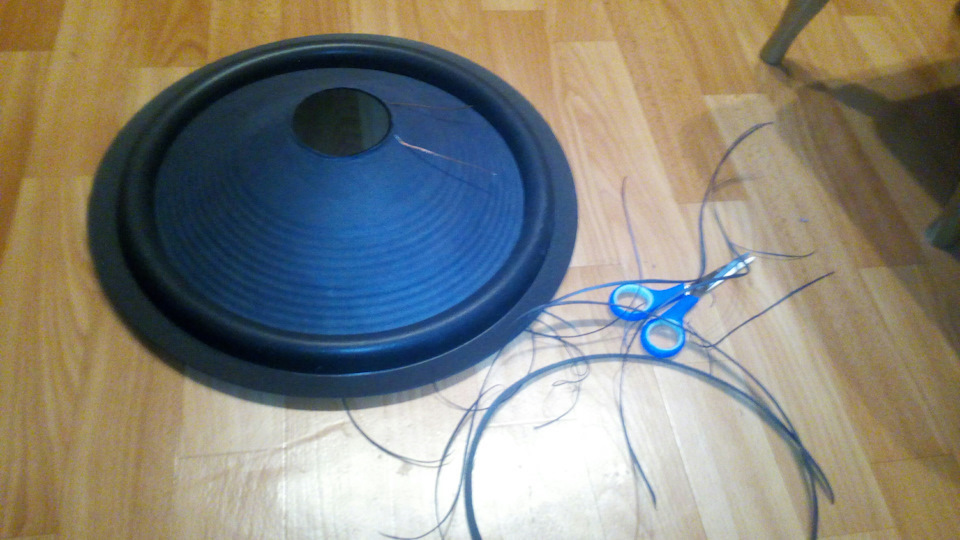

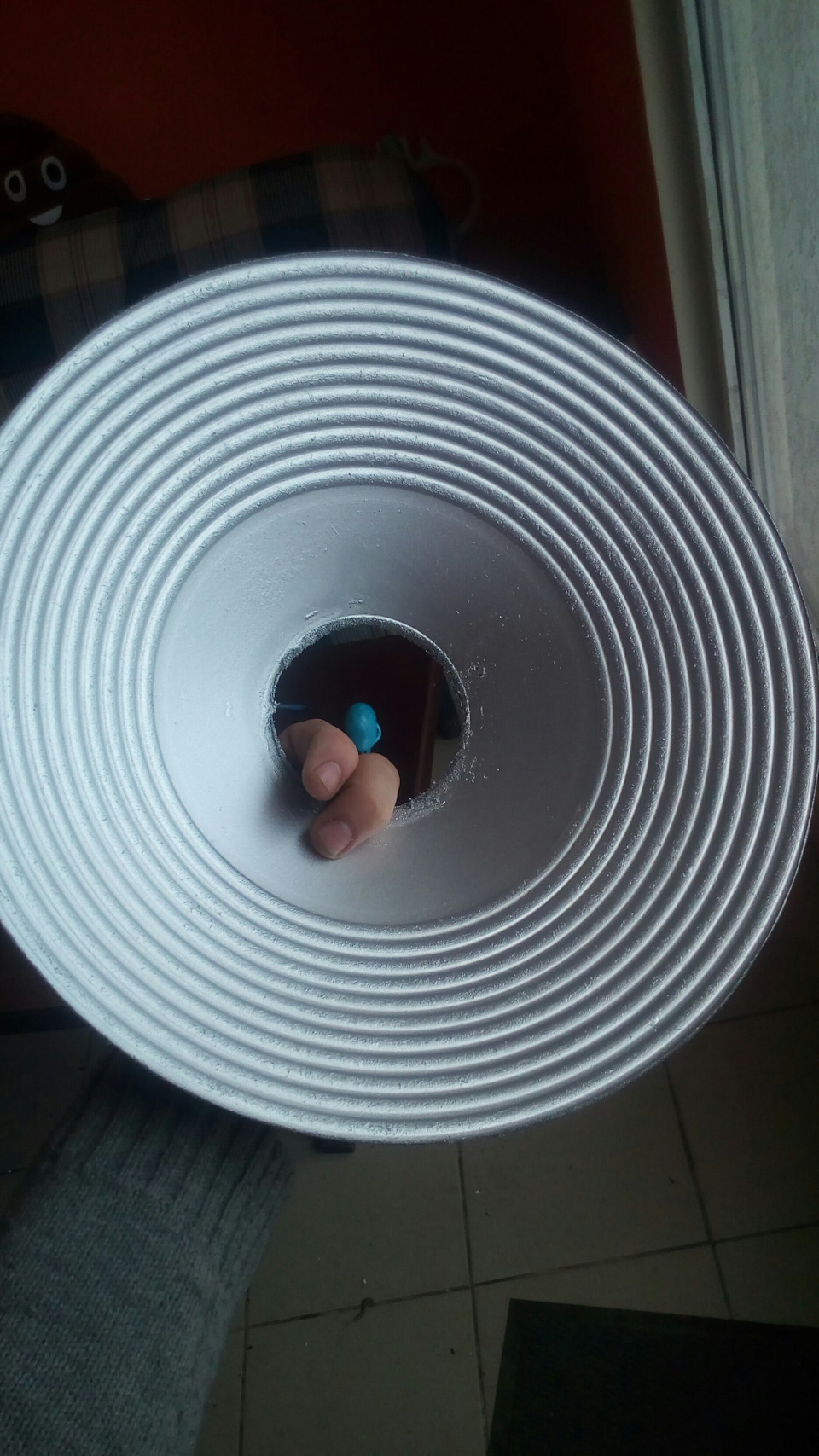

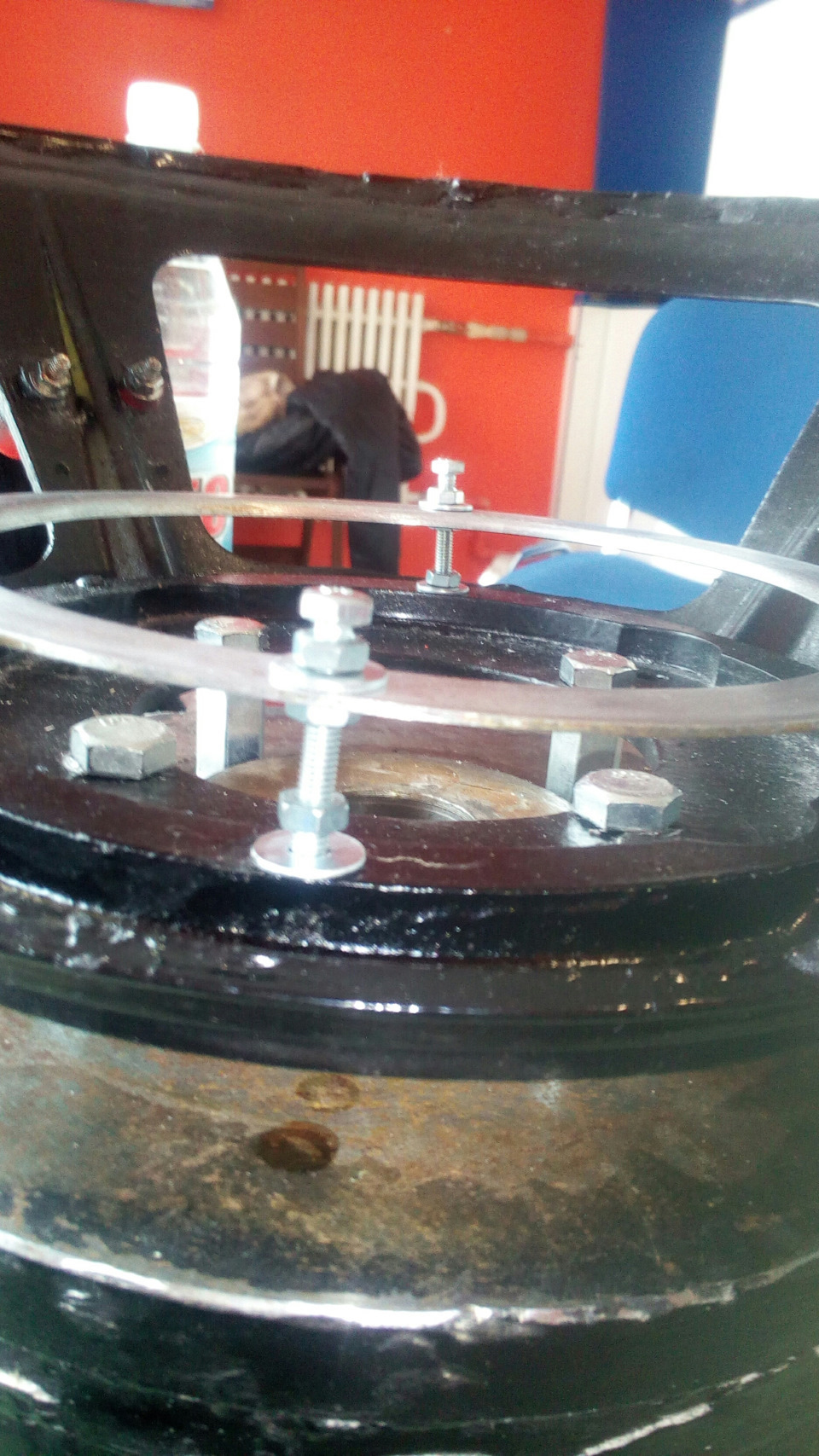

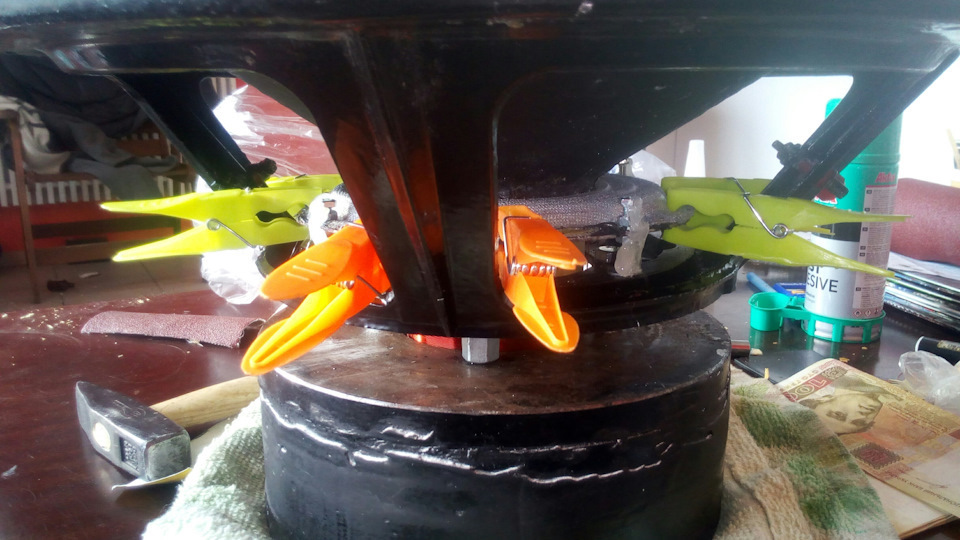

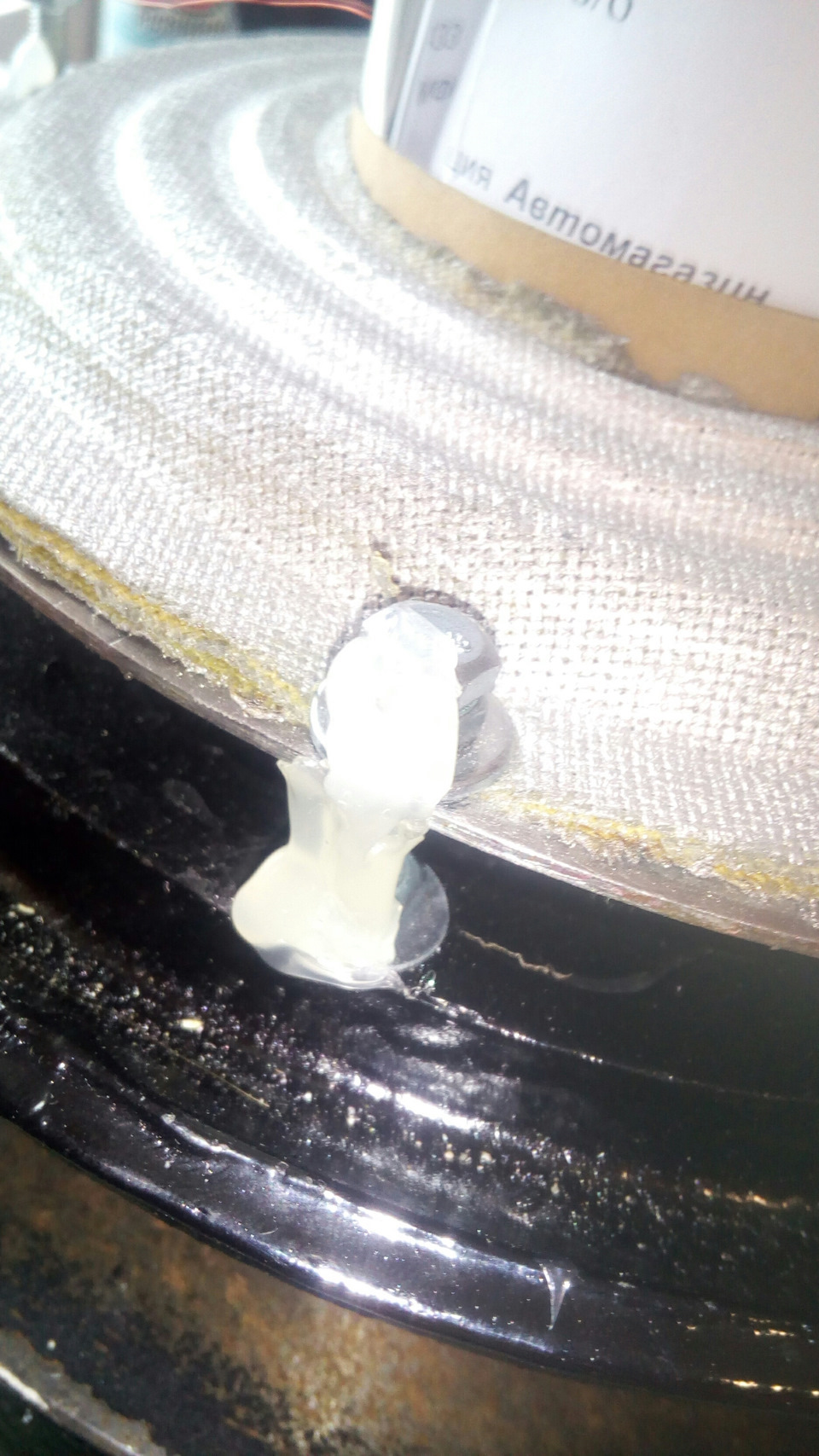

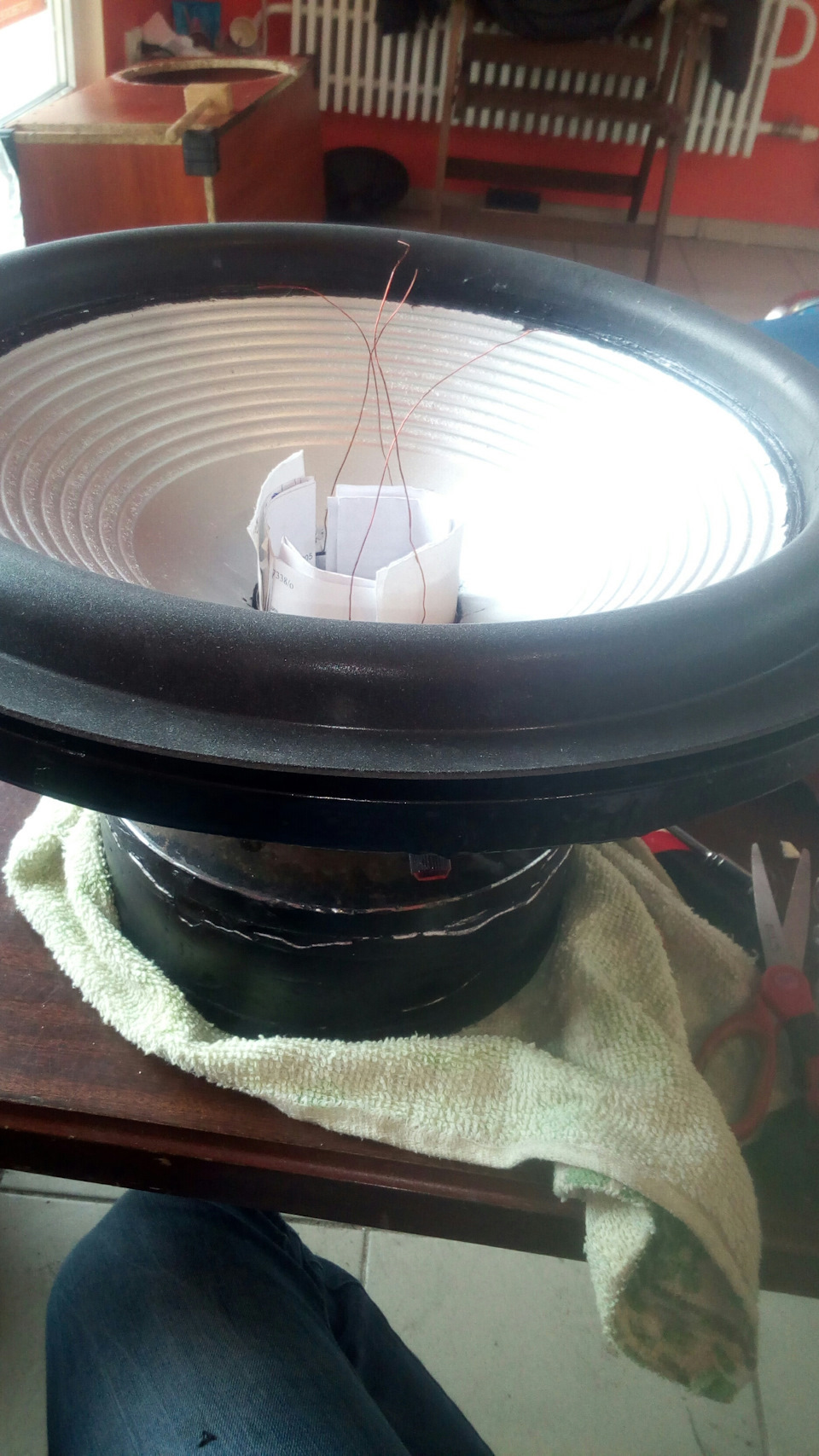

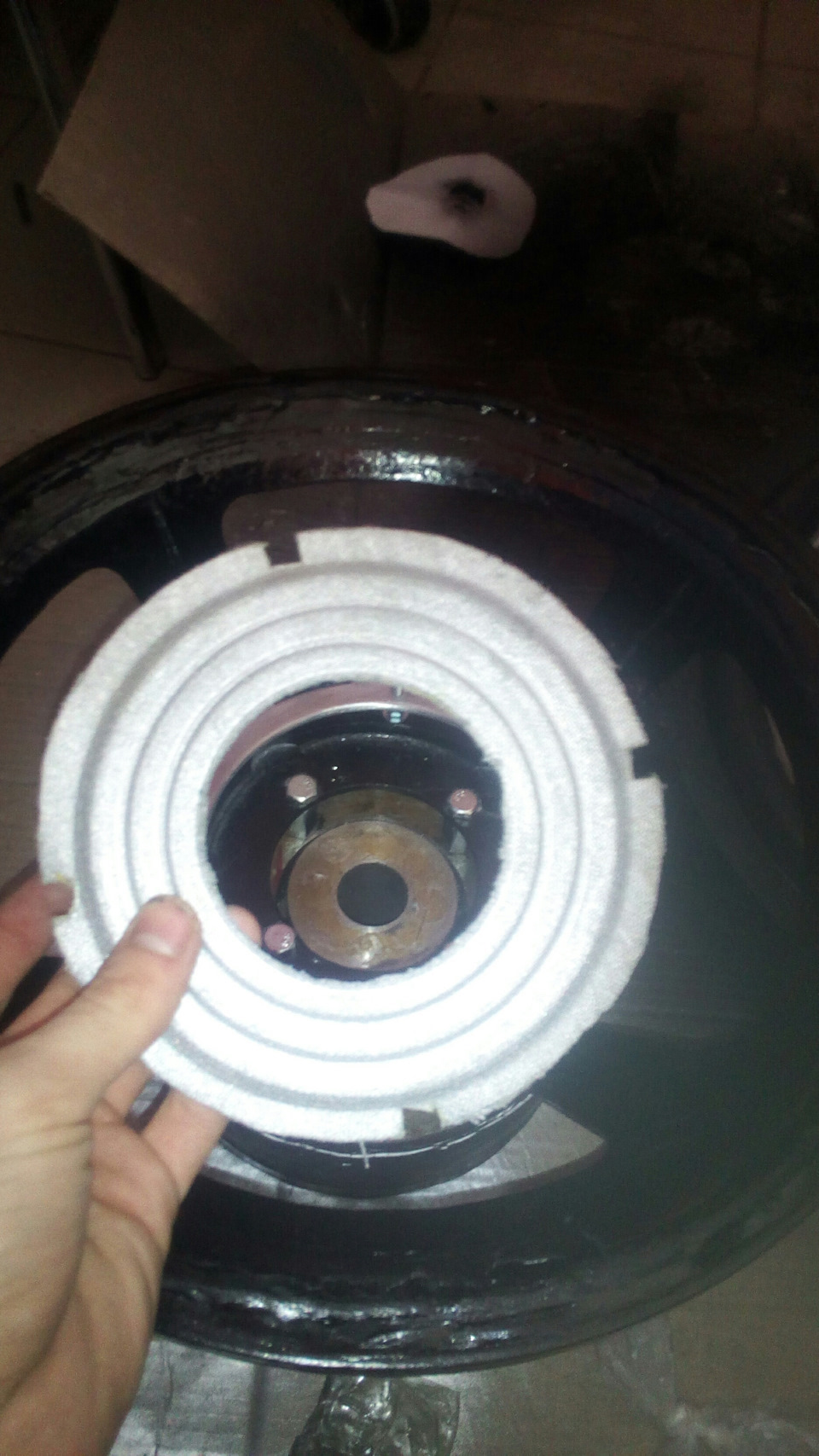

Для начала все было разобрано до состояния рамы и магнитки, затем магнитка была снята, отцентрована, вычищен мз, затем магнит был пошпаклевал и вышкурен под покраску. Так. примеряем диф к губе, и. диф великоват. Не беда, ножницы помогут, 20 минут, и все подходит.
