Как сделать диодную люстру
Мощный светодиодный светильник своими руками — разработка, установка
Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.
Пошаговая разработка светодиодного светильника
Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.
Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.
При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.
Видео: Светодиодный светильник в домашних условиях
Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.
Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания. Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током. Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.
На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.
Перегоревшая лампочка
Вставляем в него резистор на 100 Oм и два конденсатора по 220 нФ напряжением 400 В.
Фото: резисторы и транзистор
Теперь нужно впаять крошечный выпрямитель, мы используем для этих целей обычный паяльник и уже заранее приготовлены диодный мост и обрабатываем поверхность, работаем очень аккуратно, чтобы не повредить ранее установленные детали.
Фото: пайка выпрямителя
В качестве изоляционного слоя модно использовать клей простого монтажного термопистолета. Подойдет так же ПВХ трубка, но желательно воспользоваться специально предназначенным для этого материалом, заполняющим все пространство между деталями и одновременно фиксируя их. У нас получилась готовая основа для будущего светильника.
Фото: клей и патрон
После этих манипуляций приступаем к самому интересному: установки светодиодов. Используем как основу специальную монтажную плату, её можно купить в любом магазине электронных компонентов или даже извлечь из какой-нибудь старой и ненужной техники, предварительно очистив плату от ненужных деталей.
Фото: светодиоды на доске
Очень важно проверить каждую из наших плат на работоспособность, ведь иначе весь труд зря. Особенное внимание уделяем контактам светодиодов, при необходимости их дополнительно очищаем и зауживаем.
Теперь собираем конструктор, нужно припаять все платы, у нас их четыре, к конденсатору. После этой операции снова все изолируем клеем, проверяем соединения диодов между собой. Располагаем платы на одинаковом расстоянии друг от друга, чтобы свет распространялся равномерно.
Соединение светодиодов
Также без дополнительных проводов подпаиваем конденсатор 10 мкФ, это хороший опыт пайки для будущих электриков.
Готовая мини лампа
Далее дело за малым: припаиваем резистор на 100 Ом, он может подсоединяться к любой из плат, и изолируем клеем контакты.
Резистор и лампа
Все готово. Мы советуем накрыть нашу лампу абажуром, т.к. светодиоды излучают чрезвычайно яркий свет, который очень бьет по глазам. Если поместить наш самодельный светильник в «огранку» из бумаги, к примеру, или ткани, то получится очень мягкий свет, романтичный ночник или бра в детскую. Поменяв мягкий абажур на стандартный стеклянный, мы получим достаточно яркое свечение, не раздражающее глаз. Это хороший и очень красивый вариант для дома или дачи.
Если вы хотите сделать питание лампы на батарейках или от USB, нужно исключить из схемы конденсатор на 400 нФ и выпрямитель, подключив схему непосредственно к источнику постоянного тока напряжением 5-12 В.
Это неплохой прибор для подсветки аквариума, но нужно подобрать специальную влагозащищенную лампу, ее можно найти посетив любой магазин электромеханических приборов, такие существуют в любом городе, будь-то Челябинск или Москва.
Фото: лампа в действии
Светильник в офис
Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов. Но для этого будет поток света будет недостаточен для чтения, здесь нужен достаточный уровень освещенности рабочего места.
Для начала нужно определить количество светодиодов и номинальную мощность.
После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.
Схема: подключение ламп
Паяем все 60 светодиодов вместе. Если нужно подсоединять дополнительные светодиоды, просто продолжайте последовательную их спайку плюса к минус. Используйте провода, чтобы соединить минус одной группы светодиодов с последующей, пока не завершится весь процесс сборки. Теперь добавьте диодный мост. Подключите его, как показано на рисунке ниже. Положительный вывод к положительному проводу первый группы светодиодов, соедините отрицательный вывод к общему проводу последнего светодиода в группе.
Короткие провода светодиодов
Дальше нужно подготовить цоколь старой лампочки, отрезав провода от платы и припаять их к входам переменного напряжения на диодном мосте, отмеченные знаком
. Вы можете использовать пластиковые крепления, винты и гайки для соединения двух плат вместе, если все диоды размещены на отдельных платах. Не забываем залить платы клеем, изолируя их от короткого замыкание. Это достаточно мощный сетевой светодиодный светильник, который прослужит до 100 000 часов непрерывной работы.
Добавляем конденсатор
Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.
Видео: как правильно сделать светодиодный светильник своими руками
При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.
Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.
Сообщества › Сделай Сам › Блог › Потолочный светодиодный светильник своими руками
Всем привет! Как-то на объекте…работаю сборщиком мебели…увидел такой светильник…и загорелся…но понимая что стоит он немало (20 тысяч как мне сказали потом хозяева)…решил сделать сам…и сделал…ну и вот что получилось:
А делалось это так:

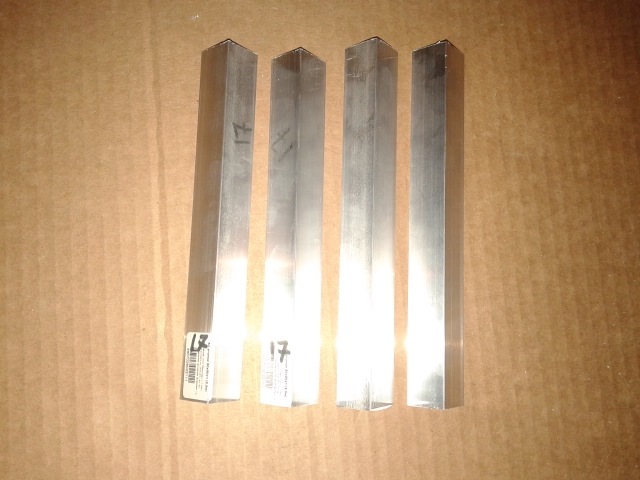

Купил алюминиевые уголки и т-образные профили…они по 2 м…распилил их по нужным мне размерам

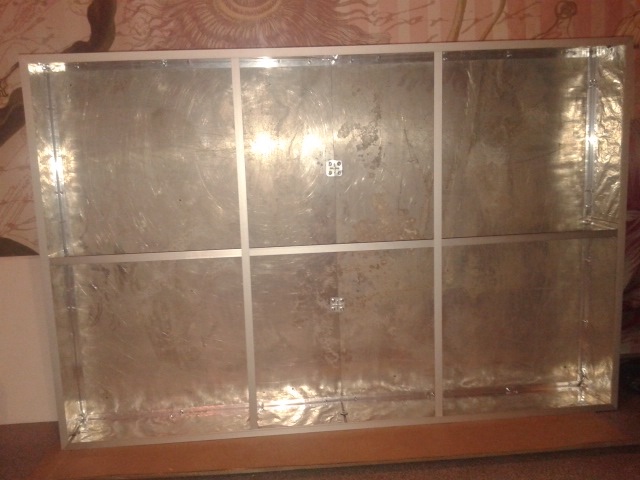

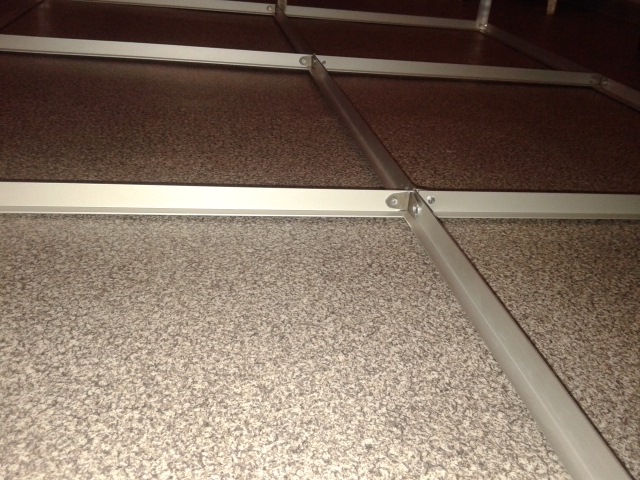

Собрал каркас…1,5 х 1 м…между собой соединял уголками и винт+гайка

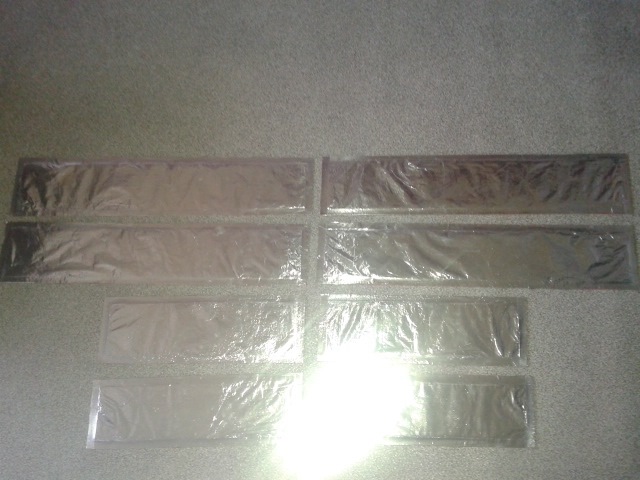

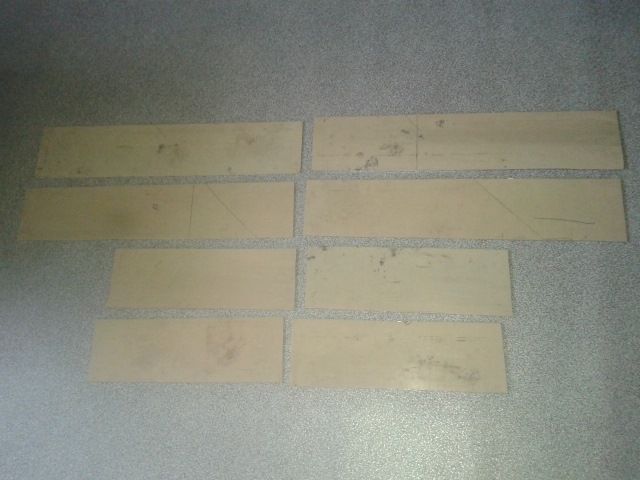

Чтоб закрыть бока, использовал пластик, обклеенный фольгой
Одну сторону (основание или дно…уж не знаю как его назвать) закрыл листом алюминия толщиной 3 мм (хорошо хоть не пришлось его покупать, у тестя был в гараже)…на него и будет приклеена лента…да и теплоотвод из него получился хороший

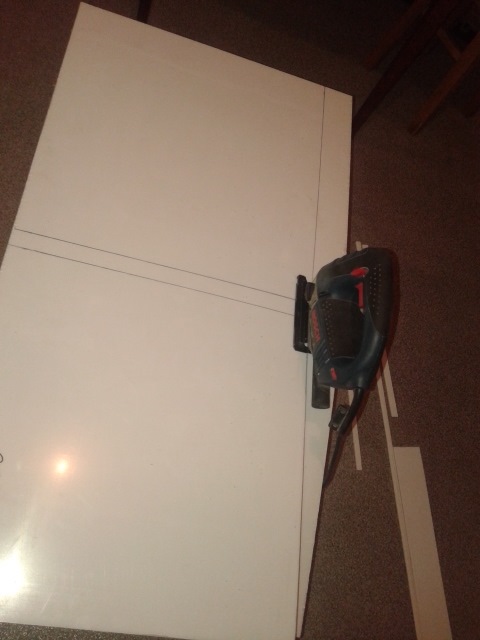

Нарезаем оргстекло…белое матовое…квадраты 50 х 50 см

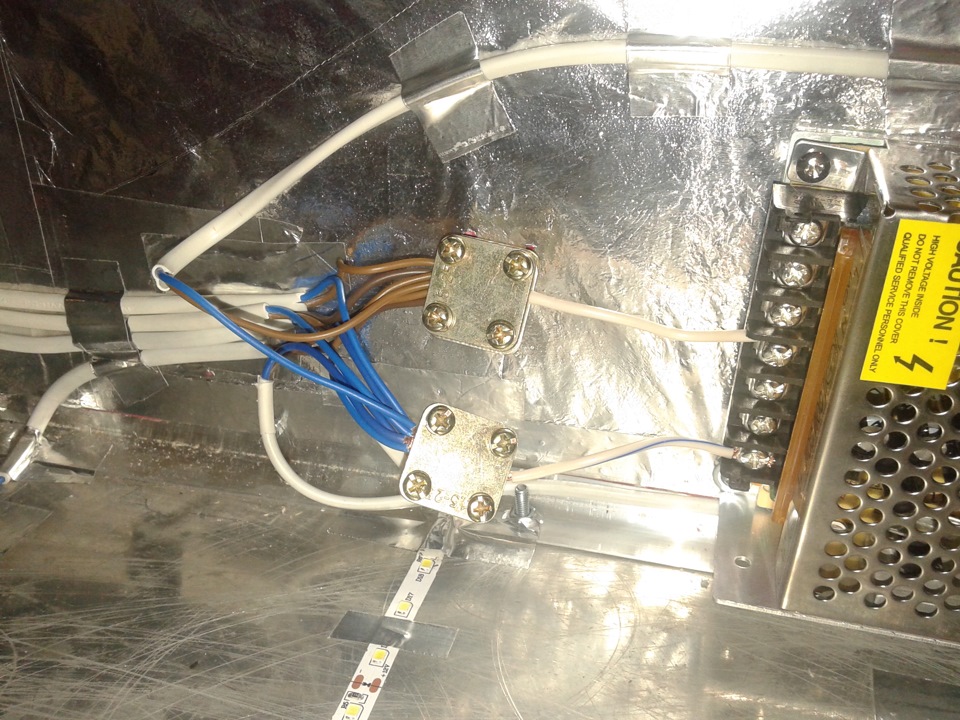

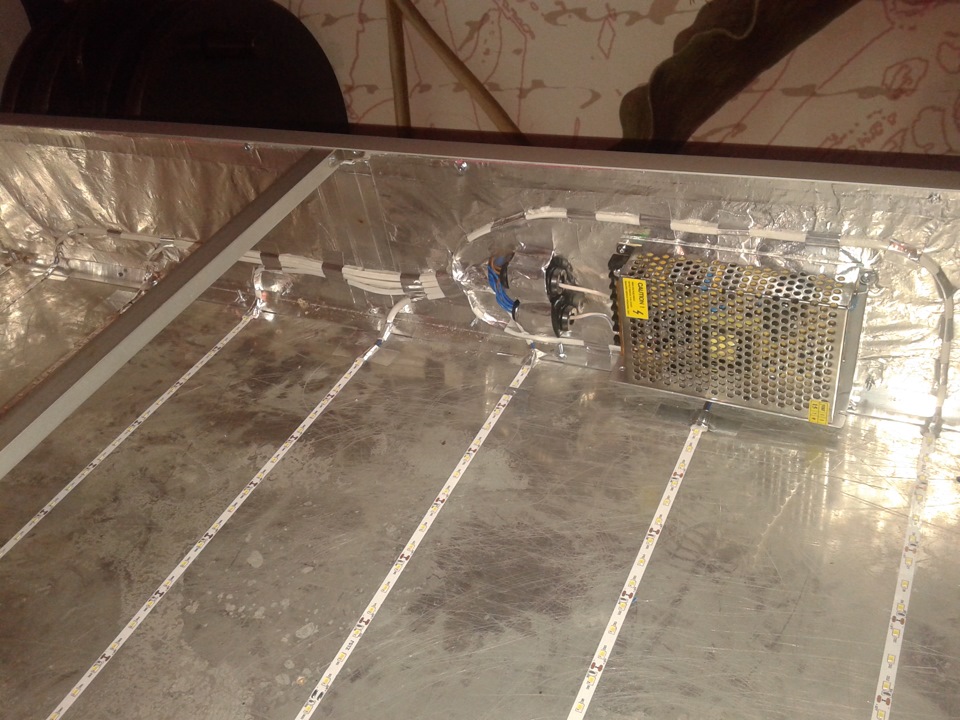

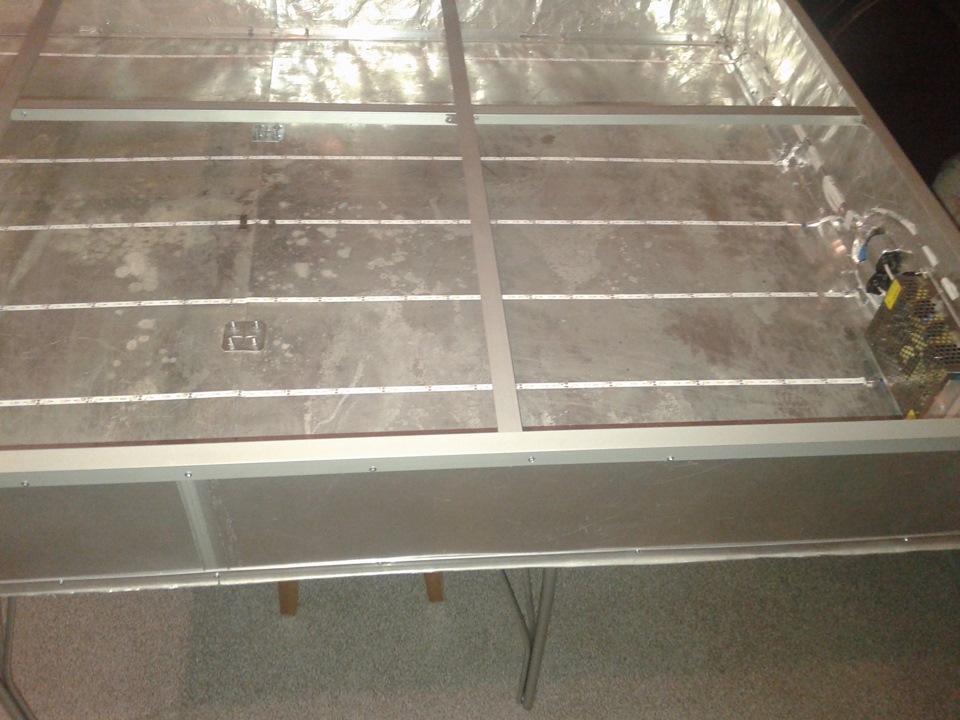

Теперь наклеиваем светодиодную ленту…я пустил 7 полос по 1,4 м (к каждой полоске провод пускал отдельный)…получилось около 10м…подключил через блок питания мощностью 120 ватт

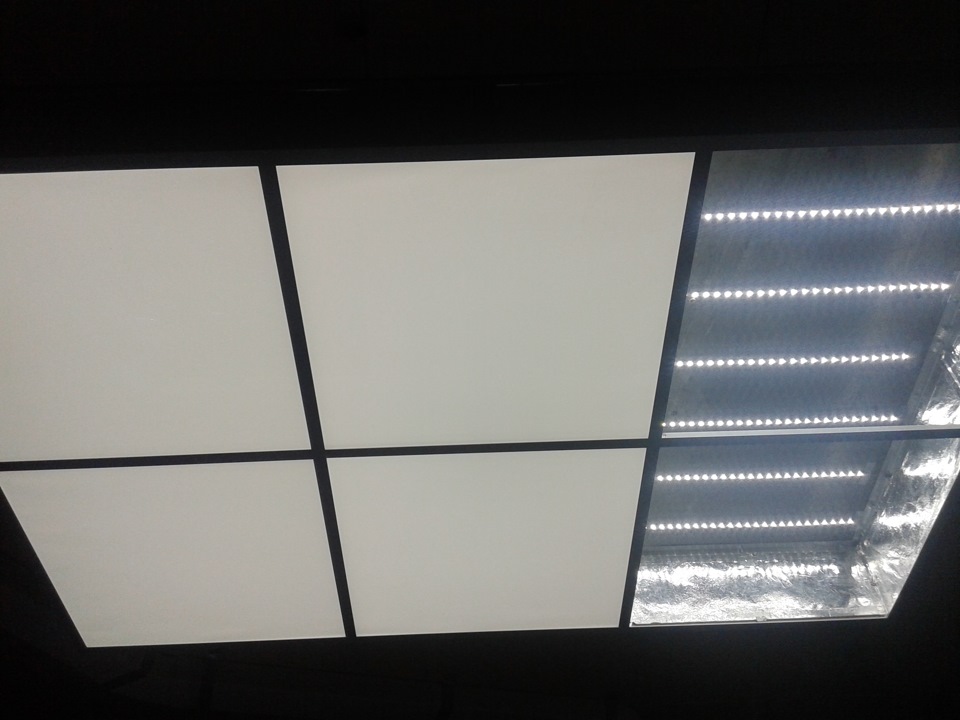

Затем крепим к потолку…подключаем к 220…вставляем квадраты из оргстекла…радуемся
А так смотрится на фоне кухонного гарнитура…осталось отделать натяжным потолком вкруг

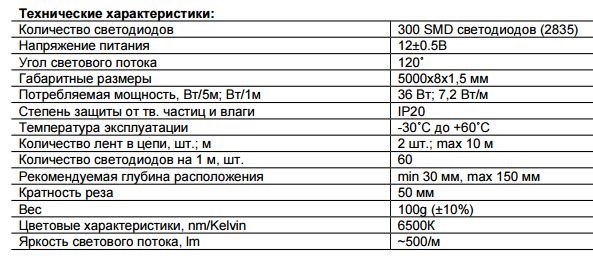

А это параметры используемой ленты
Ну вот как-то так…выглядит СУПЕР!
А если кому-то кажется, что такого освещения недостаточно, пройдя по ссылке, увидите остальное освещение кухонного пространства www.drive2.ru/c/2414424/
Я не буду расписывать что и почём покупал…но примерно он мне обошёлся в 5 с небольшим тыщщщ…
Ну и всем: мир-дружба-жвачка!
Метки: потолочный светодиодный светильник своими руками
Комментарии 128
Могу посоветовать хороший магаз с нормальными ценами. Покупал там и все норм. Специалисты нормальные — все посоветуют — costlight.ru/
супер. а не тускловато? и сумарное потребление какое? спасибо.
что за трансформатор? если не секрет) хочу попробовать такой забацать на кухню.
блок питания «ecola»…продают в магазинах по электрике…
круто для тёмных помещений будет, сразу визуально пространство увеличивается!
Отлично! Бюджет смету дописать бы. Одно НО. раздельное питание нужно, бп эти тоже перегорают- на работе летят частенько.
потому что температура внутри таких БП высокая.Заводские экономят на теплоотводах или еще хуже-гермертизируют
коммерсанты.Чем больше будет перегорать, тем вы больше будете покупать снова )))
Ну дак. смотрел недавно обзор автомата от X5. О_О вот с такими глазами. Сделано все, чтоб больше 100 000 не прошел агрегат. Хоть 1 из 20 нелепых деталек да вылетит. уже не удивляюсь ничему
Очень круто получилось! И самое главное красиво. На даче делаю подобные. Но начал переходить на светодиоды 10 ват. так дешевле получается и ярче светит.
а радиаторы? питание от чего?
А свет такой глаза не режет?
А свет такой глаза не режет?
тут уже кому как, мне например дико не нравится-свет у светодиодов «мёртвый» кроме очень («тёплых» почти красноватых) и очень бьёт по глазам в том числе и отражаясь от предметов, а кому то наоборот без светодиодов жизни нет
Хорошо, я тоже хочу подобное собрать, только с COB — LED — Актуальнее.
не актуальнее.Он все правильно сделал и температурный режим получился самое то, что надо.Чем больше СД и они слабее, тем легче будет все устройство работать, свет будет равномернее заливать пространство светильника, а вместе с ним и помещение.
Хорошо)я бы попробовал чуть меньше)
Возьму ка я пожалуй на заметку, потому как очень понравилось исполнение) может переход между лоджией и кухней освещу так)
круто! и без палева — без полос от света. все равномерно
Только матовый плексиглас заметно крадет люмены.
покупаешь у неона линейки и бп, они как раз для этого дела заточены. В разы больше света, нежели от ленты…цена вопроса
130h линейка, 50см длина, на один квадрат 4-8 линеек, в зависимости от цели света…крепишь на пластик, подводишь провода, крепишь в потолку, на подвесах кладешь 70% «молоко» пластик…
Очень понравилось, возьму за идею. Молодца
Отличный результат! Жаль в электрике не силен я.
Всех с новым годом, теперь я знаю куда приспособить жк телек с разбитой матрицей ))))
Отлично получилось. А чем ДО этого освещал кухню и что в итоге больше дало света?
Спрашиваю так как сам планирую в ноной кухне делать нечто подобное вот и думаю хватит ли мне такого светильника.
над столом хватит и поменьше светильника 😉
а под шкафчиками нужные свои ленты/линейки/светильники :-/ 😉
Отлично получилось. А чем ДО этого освещал кухню и что в итоге больше дало света?
Спрашиваю так как сам планирую в ноной кухне делать нечто подобное вот и думаю хватит ли мне такого светильника.
Освещалась обычной лампочкой…ремонт идёт…а ещё есть подсветка под шкафами кухонного гарнитура www.drive2.ru/c/2414424/
обычная лампочка бывает 60 ватт и 200 ватт ))) У тебя какая была?
Где света больше было?
Нереально круто! Где оргстекло доставал?
Ну у нас это магаз, который торгует поликарбонатом, оргстеклом, плёнкой ПВХ и прочим…ещё теплицы делают))
Наводку понял где примерно искать!))
И к стати света дают в два раза больше чем гибкая лента, светодиоды расположены на алюминевой полосе.
Так у него гибкая лента, вроде…Просто наклеена на алюминиевый лист.
Подскажу вам. Я себе светильники переделывал на светодиоды используя светодиодные линейки. Они более надежней по срокам службы ну и дороже обычной ленты. Вот ссылка на АлиЭкспрес как пример какие использовал их большое разнообразие. ru.aliexpress.com/item/LE…ab_test=searchweb201556_3, searchweb201644_4_79_78_77_82_83_80_62_81, searchweb201560_8, searchweb1451318400_6149
Прикольно…но очень дорого.
У нас в России посмотри. Они тут куда дешевле и не сильно дороже гибкой ленты.
да, в Раше по 100р линейки эти предлагают. Но у автора был лист люминия! =)
я думаю автор со временем сменит ленты, у лент есть свойство выгорать со временем т.е. меняют цвет и тускнеют
это если тепло не отводить. Так любые светики деградируют.
А у автора люминевый лист под лентами — он ппц рассеивать/отводить тепло будет :-/
Подскажу вам. Я себе светильники переделывал на светодиоды используя светодиодные линейки. Они более надежней по срокам службы ну и дороже обычной ленты. Вот ссылка на АлиЭкспрес как пример какие использовал их большое разнообразие. ru.aliexpress.com/item/LE…ab_test=searchweb201556_3, searchweb201644_4_79_78_77_82_83_80_62_81, searchweb201560_8, searchweb1451318400_6149
там света много потому что 5730 светики. но они греются ппц
эта к примеру 16 сантимов.
сами по себе линейки достаточно дорогие и яркие. При этом с их теплоотводом тоже надо заморачиваться.
ru.aliexpress.com/item/LE…ab_test=searchweb201556_3, searchweb201644_4_79_78_77_82_83_80_62_81, searchweb201560_8, searchweb1451318400_6149
написано же метр, или я чего то не понимаю?)
а ваша ссылка совсем другая
аа это =)
100 метров даже )))) за 10 тыр… да, выходит по 100р / метр. Сущие копейки…
вопрос только реальные ли 5730, или как всегда 3528 в корпусе 5730=)
цена слишком подозрительная
кстати да ) скорее всего фейковые =)
Прикольно получилось! В закладки!
сильно мощный блок
главное чтоб он не жрал в холостую. ведь диоды в основном для экономии пытаются использовать
ну потребление диодов мненьше ламп накаливани яи потому их начинают пихать куда не лень :)) … а если твой блок будет жрать 120 ватт постоянно при необходимых 60, то как то совсем не интересно получается… ну эт я просто с течки энергосбережения рассматриваю :))
А по моему, он будет жрать столько, сколько мощности будут выдавать лампы…или я не прав?
блоки разные бывают :))) смотря как китайцы сделали :))
я себе так в ванную хочу. только сделать светильник не выносным, а вмонтировать в плоскость потолка. зачет )
А он и не будет выносным…натяжной потолок будет вкруг…позднее))
аа, тогда все встает на свои места )) не заметил сразу трубу вытяжки на потолке )
я себе так в ванную хочу. только сделать светильник не выносным, а вмонтировать в плоскость потолка. зачет )
тоже в ванную делаю такое же… уже лет 10 как ))) всё руки не доходят ))) хотя ленты есть, уголки куплены, БП есть. Нет только стёкол :-/
а вообще в ванную почему то хочу зеркальный потолок
не надо зеркальный. На нем остаются капли конденсата, будет некрасивым через пару месяцев.
А тряпочкой не судьба протереть?
нет. Там массу времени нужно затратить чтобы оттереть. И жидкостей. И вообще, ненадолго.
Какой потолок, натяжной?
у меня был из панелей. strmnt.com/wp-content/upl…r-hromvstavka-metalik.jpg
Вот такой.
Хорошо если есть уборщица. Да и ту быстро потеряете, если будете заставлять оттирать потолок от сталактитов))Да наводить зеркальную чистоту.
Ладно зеркало стоит вертикально. И оно твёрдое. А попробуйте ка кверху головой и потереть то, что легко поднимается вверх.
В общем — красиво, но весьма непрактично.
Так автор натяжной собрался делать, берете моющее средство для окон и тряпочку(лучше всего для авто) и всё протирается быстро и чисто
У меня в ванной натяжной, протирался пару раз за два года, ну не растут у меня сталоктиты, да и фонтана нет, чтобы вода вверх летела до потолка
Думаю, главная проблема грязных потолков-лень
Возможно быстро моетесь. Оттого там не успевает образоваться много пара.
Но тут мы пишем про реплику superpuper8 насчёт того что он хочет зеркальный. И он не уточнял, какой именно способ выполнения зеркальности.
А автор да, натяжной.
не надо зеркальный. На нем остаются капли конденсата, будет некрасивым через пару месяцев.
возможно есть какие то решения этой проблемы у китайцев :-/
я ж буду на потолок уж какие то лёгкие панели лепить…
запаса у БП нет. Работает на пределе.
Ленту надо было просто вкруг залепить (каждого квадратика) и всё.
конструкция громоздкая — можно было раза в 3-4 тоньше сделать.
ПыС а под шкафчиками темно. Такое освещение не подходит для кухни. В ванную его бы или в коридоры.
Ну а так — неплохая заморочка =)
Так, ладно…
Во-первых…смотрим внимательно характеристики ленты и на сколько стоит БП…
Во-вторых…конструкция громоздкая…каждому — по желанию его…
И в третьих…здесь описывается потолочный светильник…про остальное кухонное освещение можно посмотреть здесь: www.drive2.ru/c/2414424/
лед БП на 300 Вт стоит рубль =)
если дороже втюхивают — проще компьютерный БП воткнуть =)
на 300 Вт лед БП тоже с вентилятором…
Так, ладно…
Во-первых…смотрим внимательно характеристики ленты и на сколько стоит БП…
Во-вторых…конструкция громоздкая…каждому — по желанию его…
И в третьих…здесь описывается потолочный светильник…про остальное кухонное освещение можно посмотреть здесь: www.drive2.ru/c/2414424/
запаса у БП нет. Работает на пределе.
Ленту надо было просто вкруг залепить (каждого квадратика) и всё.
конструкция громоздкая — можно было раза в 3-4 тоньше сделать.
ПыС а под шкафчиками темно. Такое освещение не подходит для кухни. В ванную его бы или в коридоры.
Ну а так — неплохая заморочка =)
Чтобы светодиоды светили в торец оргстекла. Так? Я бы тоже так сделала. И светильник вышел толщиной чуть более ширины уголков.
у них угол раскрытия 120 градусов. светят они как раз.
если мало — можно фольгой/зеркалом/отражателем сверху «доделать» — световой поток удвоится
если сзади сделать зеркало, а спереди полупрозрачное зеркало — то получается «бесконечность».
видел такую подсветку у столика… смотришь в бездну! туда и засосать может! )))
Да. Но это же на кухне, так что норм. Вот в спальню — опасно. Можно не встать))
еду со стола будет высасывать туда ))))
Он экзистенциальный же! Не питается физической пищей.
если сзади сделать зеркало, а спереди полупрозрачное зеркало — то получается «бесконечность».
видел такую подсветку у столика… смотришь в бездну! туда и засосать может! )))
Трансформатор не дает помехи на радио, ТВ или телефон?
Трансформатор не дает помехи на радио, ТВ или телефон?
обычный ИБП там. ничего он не даёт.
супер! только можно было не на болты а на заклёпки!))
Эмблема Windows 10 получилась, респект
Молодец! Источник тока надо было бы из коробки наружу выставить, ибо внутри жарко.
Маленький секрет: на выставке InterLight в последний день можно было у кетацев прикупить 42-ваттные панели в размере Армстронга. Тоже свет (2000 лм на панель), только толщина до 15 мм, КПД
80% и цена с блоком питания 500 р. или как сторгуетесь.))
Трансформатор внутри, чтоб был к нему доступ…снаружи натяжным потолком будет вкруг.
гипсачём проще будет
Молодец! Источник тока надо было бы из коробки наружу выставить, ибо внутри жарко.
Маленький секрет: на выставке InterLight в последний день можно было у кетацев прикупить 42-ваттные панели в размере Армстронга. Тоже свет (2000 лм на панель), только толщина до 15 мм, КПД
80% и цена с блоком питания 500 р. или как сторгуетесь.))
они итак продаются по 1000 р.
Прикольно, очень понравилась
Очень интересно и просто в зборке получилось, а лист алюминиевый обязательно было к тыльной части приварачивать? Можно было бы и теме же уголками обойтись?Или все таки лист нужен?Фантозировать можно и усовершенствовать бесконечно, вы молодец! Зимний праздник на подходе,
Старый год от нас уходит,
В дверь стучится новый год.
Пусть с метелью и порошею
Принесет нам все хорошее! Да будет свет!
Ээээх друг, не ту ленту ты взял. Это же 3258? Он же слабая совсем, мой тебе совет закажи вот эту…
ru.aliexpress.com/item/57…ab_test=searchweb201556_1, searchweb201644_4_79_78_77_82_83_80_62_81_61, searchweb201560_2, searchweb1451318400_6150
Хотя бы одну для начала, и просто добавь ряды. Лента 3258 дает 3-4 люмена светового потока, а 5730 лента уже 40-45, на порядок больше, в правильном (Математическом) смысле этого слова =)
Потребление около 2,6А на 5 метров ленты. Но она того стоит
это не 3258…это 2835…добавил фото её характеристик.
