Как сделать диск для гравера
Метки: dremel, оснастка, самодельные отрезные круги
Комментарии 50
Круги меньше 1 мм для болгарок я в природе не видел 😉
у нас 0.8 продают почти везде за 20-22р/шт (есть и 115 и 125е)
0.6 да, они редкие, но тоже иногда попадаются
они стираются очень быстро — зато разрез очень тонкий
пожалуй они лучше всего годятся подрезать например прихватки сварки или где надо чтото очень аккуратно и ровно срезать
ну и резать пластик ими вообще классно — ровный и тонки разрез выходит и минимум оплавлений
вот фото 0.8мм круга с уже размеченными для нарезки кругами и формой для разметки
а вот фото моей резалки (самодельная)
дремень у меня тоже из моторчика на 12 000 оборотов и китайского патрончика зажимного
рублей 500 добавить и хильду лучше взять 400 ваттную
HILDA В 400 В 220 Вт Мини электрическая дрель Dremel роторный инструмент шлифовальный силовой инструмент 6 позиций переменной скорости Dremel аксессуары
s.click.aliexpress.com/e/b6tS0CkK
рублей 500 добавить и хильду лучше взять 400 ваттную
У дремеля способ крепления дисков другой, это для китая
с чего это? речь не про технологию Speed Clic, мой дремель поставлялся обычными дисками и держателем
У меня в комплекте были именно speed clic
Ну, у меня бомж комплектация)))
я вообще в США брал:) там на 110 вольт мотор, отдельно понижающий трансформатор докупал:) не было даже гибкого вала в комплекте а про спид клик вообще молчу:) да и нафиг он мне сдался, дорогая оснастка!
Зпто жутко удобная
У дремеля способ крепления дисков другой, это для китая
У меня оригинальный дремель. Там оба крепления в наборе. Которое на фото, я полагаю, для кругов из наждачки и войлока.
Ну, лля войлока и наждачки у меня тоже есть
я ножницами по металлу вырезаю круги!
слишком толстые — для черновой работы сойдут.
китайские нравятся больше ими приятно работать
Никакой существенной разницы с родными кругами 0.7 мм не заметил, если честно 😉
на китайских клонах дремеля типа «ELITECH» конечно тяжело, там и 0,5 мм диск ему не поможет:) крутящего момента кот наплакал, у меня 4000 модель (175 ваттный ) крутит бодро, ну и вязкие материалы типа алюминия часами не пилю и тем более арматуру:)
у меня на 170 ватт. да бодро, не вязнет, но это что на болгарку 3мм поставить и металл резать — глупо
1 мм и 3 мм разница есть и существенная, а 0,7 и 1 мм разницы почти нет!
Заказывай тут … vk.com/club_hilda
Многие заказывают там, и я Заказал ( качеством и мощностью Доволен )
Отзывы только положительные.
Мощность дремеля Hilda — 400 ватт
Хорошо спасибо будем значит там заказывать )
На Али тоже Хильда есть там если в фильтре укажешь «доставкк из России » то приходит буквально за неделю
Годный способ, отрезными на бор машинке редко пользуюсь но пару раз нужны были срочно отрезные, так же делал
Все намного проще!
Берём трубу подходящего диаметра.
Обтачивание кромку на наждаке.
Получаем пробойник.
Из старых дисков на твердой поверхности бьём сколько нужно.
Отходов почти нет( по сравнению с вырезанием)
Для центровки берём пачку из дисков, стягиваем винтом, зажав в дремель, торцуем на наждаке.
Отверстие на глаз шилом.
Где то я уже это видел.
Да ты еще суровые чем на аватарке! 😉
Годится.
Алмазной коронкой вырезаю.
Тож подумал про неё)
В отзывах пишут, что диски с китая очень тонкие и хлипкие. А сомодельные крепче
Ну не знаю, как там по отзывам, но я постоянно этими китайскими работаю. Вот и сейчас тоже.
Время дороже, чем эти диски. В магаз зашёл, купил штук сто и не паришься долго — сразу работаешь.
Правда, мне проще. У меня магазин под боком — 570 метров до Леруа Мерлен с нормальными ценами.
Раньше тоже делал подобным образом, но теперь лень делать, а в магаз всё равно хожу регулярно, как заканчиваются — покупаю про запас.
В общем, нормально всё с китайскими дисками
С алиэкспресс заказывал уже несколько раз, меня устраивают, а у этих толщина большая.
Изготовление инструмента для микростанка. (продолжение темы гравёра)
Всем доброго здравия. Эта статья написана в продолжение публикаци Гравер становится микростанком Забегая вперёд могу сказать, что специально для этих целей приобрёл более мощный гравёр (500 Вт против 175 предыдущего), вот только сборка пока отложена на неопределённое время.
На форумах моделистов, которые так же пользуются миниатюрными циркулярными пилами, неоднократно встречал советы по доработке китайских дисковых пил- стачивать на них зубья через один, для лучшего удаления опилок и увеличения скорости резания. Действительно, у китайских дисков довольно мелкий зуб (практически не имеющий «развода») и сравнительно большая толщина. Стачивать зубья на диске, не нарушив балансировку, мне показалось сомнительным занятием, да и жалко стало издеваться над инструментом, поэтому я решил изготовить диски самостоятельно «с нуля».
Итак, для изготовления пильных дисков нам понадобятся:
Материалы
1. Шпатель (толщина металла- 0,5 мм)
2. Подложка «самоклейки» 333 (для ЛУТа)

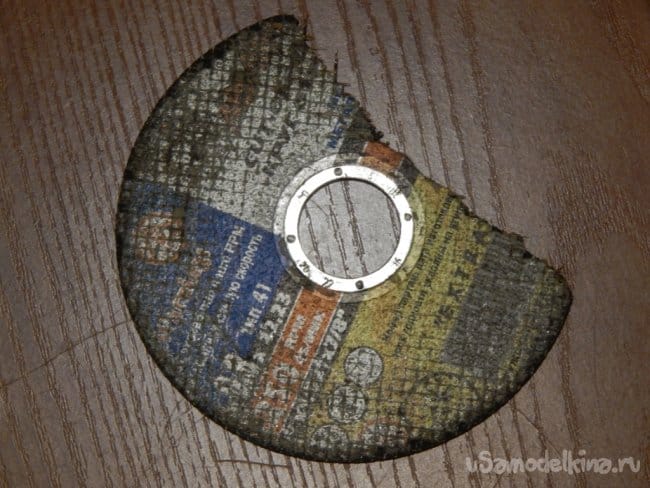

3. Отрезной диск по металлу 0,8 мм. (можно сломанный).
Итак, начнём с выбора материала. Конечно можно вырезать пильный диск из консервной банки, как это любят делать «умельцы» из Ютуба, и он будет пилить, но недолго. Наиболее подходящим и распространённым материалом оказалось лезвие строительного шпателя, которое изготовляется (согласно ГОСТ-10778-83) «Сталь марки 65Г по ГОСТ14959 или сталь марок У7А, У8А, У9А, У10А, по ГОСТ 1435», что вполне подходит для пилы, тем более толщина пластины составляет всего 0.5 мм. Надеюсь китайские аналоги хоть немного похожи на ГОСТ,( во всяком случае не Ст3)
Контуры пильных дисков я скачал из интернета и конвертировал в формат PDF для удобства масштабирования.
Или прибегнуть к лазерно-утюжной технологии, что на мой взгляд предпочтительнее в плане точности обработки.

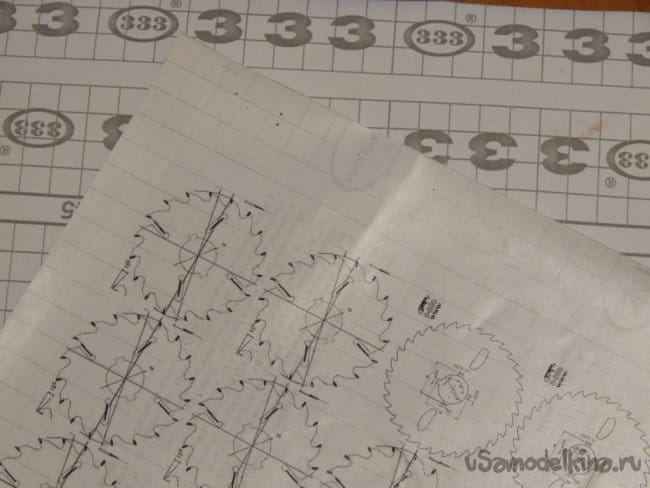

Для ЛУТа я обычно использую подложку от «самоклейки» 333, тонер на неё ложится хорошо и сходит без остатка.
На листе из подложки формата А4 я напечатал сразу несколько копий (на случай брака и «на будущее»).
Ножницами по металлу отрезаем полотно шпателя
Делается это с целью повышения точности разметки, исходя из горького опыта хоть и небольшого (доли миллиметра), но смещения при накернивании после нанесения рисунка.
Центр разметки чертежа диска накалываем на иглу,
Сверлим на небольших оборотах, я для этого использовал шуруповёрт.
Для придания «фирменного» вида торцы дисков были обработаны на наждаке
Развод делается буквально на половину толщины диска (0,2 мм). У диска с крупным зубом развод производится как у обычной пилы- поочерёдно. Мелкозубчатый диск имеет нечётное количество зубов, поэтому каждый третий зуб разводке не подвергается.
На этом у меня всё, надеюсь эта статья будет кому-нибудь полезной.
8 уроков по работе с гравером для начинающих
Содержание
Содержание
Гравер — универсальный прибор, использовать который могут не только профессионалы, но также любой желающий в домашних условиях. С его помощью можно легко справиться с мелкими бытовыми задачами:
Довольно обширный функционал в одной машинке, которая очень облегчает выполнение каких-то мелких бытовых задач.
Предлагаем восемь простых уроков по работе с гравером, которые сможет повторить даже начинающий мастер.
Урок №1. Гравируем красивый рисунок на ложке
Помимо чистки столовых приборов, эти приборы легко преобразить своими руками. Из обычной металлической ложки получится индивидуальная уникальная вещь, которую и подарить не стыдно.
Для работы понадобится гравер, насадка для контура рисунка, металлическая ложка и маркер.
Насадку для контура лучше взять с шарообразным наконечником:
Урок №2. Делаем гравировку на стакане
Для гравировки прекрасно подходят изделия из стекла. Обычная стеклянная кружка или стакан из супермаркета с помощью гравировки превратится в оригинальную вещь.
Шаг 1: берем гравер, скотч, стакан, бумагу и карандаш.
Шаг 2: продумываем рисунок или надпись, которую будем воспроизводить на стекле. Рисуем изображение на бумаге или распечатываем понравившийся вариант готового рисунка.
Шаг 3: закрепляем с помощью скотча рисунок на стакане.
Шаг 4: теперь берем гравер и, на низких оборотах, обводим контур рисунка. Для этих целей подходит насадка-бур.
Шаг 5: осталось отклеить трафарет и заштриховать рисунок.
В завершении работы не забудьте хорошо промыть обработанную поверхность, чтобы удалить мелкие частички стеклянной пыли.
Урок №3. Гравируем по коже
Кроме стекла и металла, гравировке поддаются кожаные изделия. В любой граверной мастерской предлагают такую услугу, но намного интереснее сделать собственными силами.
Шаг 1. Для гравировки по коже, первым делом, подготавливаем гравер, изделие, с которым будем работать, бумагу для переноса изображения, либо маркер/фломастер, чтобы нарисовать самостоятельно.
Шаг 2. Наносим рисунок. Переносить рисунок на изделие из светлой кожи лучше с помощью иголки и копировальной бумаги. Для темной подойдет маркер. Если на изделие наносится текст или инициалы, обратите внимание, что изображение для переноса должно быть в зеркальной проекции, чтобы надпись правильно читалась. Проще всего сделать перевод в зеркальное отражение в графическом редакторе на компьютере.
Шаг 4. Медленными движениями, не сильно нажимая на изделие, заштриховываем контур рисунка. Если линии получились недостаточно широкими, меняем насадку на другую, с большим диаметром, и повторно проходим по линиям рисунка, тем самым увеличивая их ширину.
Шаг 5. После завершения работы протираем изделие мягкой тканью, чтобы удалить пыль и частички кожи.
Урок №5. Украшаем деревянную полку в детской
Имея гравер, возможно освежить дизайн наскучившей мебели. На любую деревянную поверхность легко и быстро нанести рисунок или орнамент.
Шаг 1: распечатываем понравившийся рисунок и приклеиваем его к выбранной поверхности с помощью клея ПВА.
Шаг 2: После полного высыхания рисунка, приступаем непосредственно к гравировке. Для работы по дереву подходят насадки с тонким наконечником, с алмазным напылением. Не следует выставлять большие обороты на гравере (достаточно 20 тыс).
Шаг 3: аккуратно обводим гравером все контуры рисунка, после чего снимаем трафарет. Если остались следы клея на поверхности, удаляем их влажной тряпочкой.
Если рисунок получился недостаточно четкий (на светлом дереве), выделяем текстуру морилкой.
Урок №6. Брелок из природного камня
Другой вариант интересного подарка — самодельный сувенир из камня.
Шаг 1. Ищем материал. Для изготовления подойдет любой камень, который часто попадается на речке или на пляже. Хорошо, если камень уже имеет какую-то форму. Если нет, то обрабатываем его с помощью гравера и набора насадок.
Шаг 2. Поверхность камня необходимо слегка зашлифовать, это упростит дальнейшую работу. Для этого берем насадку с алмазным диском и проходим по всей поверхности камня.
Шаг 3. Когда поверхность готова, простым карандашом или фломастером рисуем на ней изображение, которое хочется видеть в конечном результате.
Шаг 4. Затем необходимо поменять насадку гравера на фрезу с конусной головкой. Проходим фрезой по контурам рисунка. В тех местах, где предусмотрены линии толще, чем контурные, используем фрезу с круглой головкой.
Шаг 5. Сувенир почти готов. Изделие само по себе уже уникальное и интересное, но лучше расширить его функциональность, превратив в брелок или подвеску-кулон.
Как сделать отверстие:
После того, как отверстие готово, по краям могут получиться заусенцы, которые необходимо обработать тем же сверлом, аккуратно пройдя по краям отверстия. Теперь остается продеть шнурок и кулон-брелок полностью готов.
Следует помнить, что при работе с камнем рекомендуется надевать защитные очки, чтобы не повредить глаза.
Урок №7. Чиним инструменты
Как легко и быстро, имея гравер, решить бытовую задачу. К примеру, вы собираетесь работать напильником, но его деревянная рукоятка не фиксирует рабочую часть, расхлябалась и болтается.
Шаг 1: берем гравер, ставим сверло по дереву подходящего размера и освежаем отверстие в ручке напильника.
Не стоит делать его больше по диаметру, иначе хвостовик будет сложно закрепить.
Шаг 2: меняем насадку на отрезной диск, берем напильник и на хвостовике делаем поперечные насечки.
Шаг 3: наносим эпоксидную смолу или клей.
Шаг 4: соединяем ручку напильника с хвостовиком.
Шаг 4: даем высохнуть.
Теперь рабочая часть будет крепко зафиксирована и напильник прослужит еще долго.
Урок №8. Зачищаем текстуры
Еще один вариант использования гравера — зачистка текстурных поверхностей, обрабатывать которые вручную очень сложно и долго.
Шаг 1. Для того, чтобы справиться с этой задачей, устанавливаем на гравер насадки-щетки.
Шаг 2. Выставляем необходимое количество оборотов (около 20 тысяч).
Шаг 3. Обрабатываем загрязнения. В результате очень быстро получаем чистую поверхность.
Напрашивается вывод: работа с гравером не требует каких-то сверхъестественных навыков. Самое главное — четко представить какой результат хочется получить. Достаточно приложить немного терпения и результат будет на пять баллов.
