Как сделать дистанционный центральный замок
Лада 2107 Lada 1500i › Бортжурнал › Центральный замок с дистанционным управлением)
После покупки решил первым делом установить центральный замок. Сигналку ставить не стал, лишняя проводка не нужна, да и вряд-ли кто угонять будет))
Закупил все необходимое:

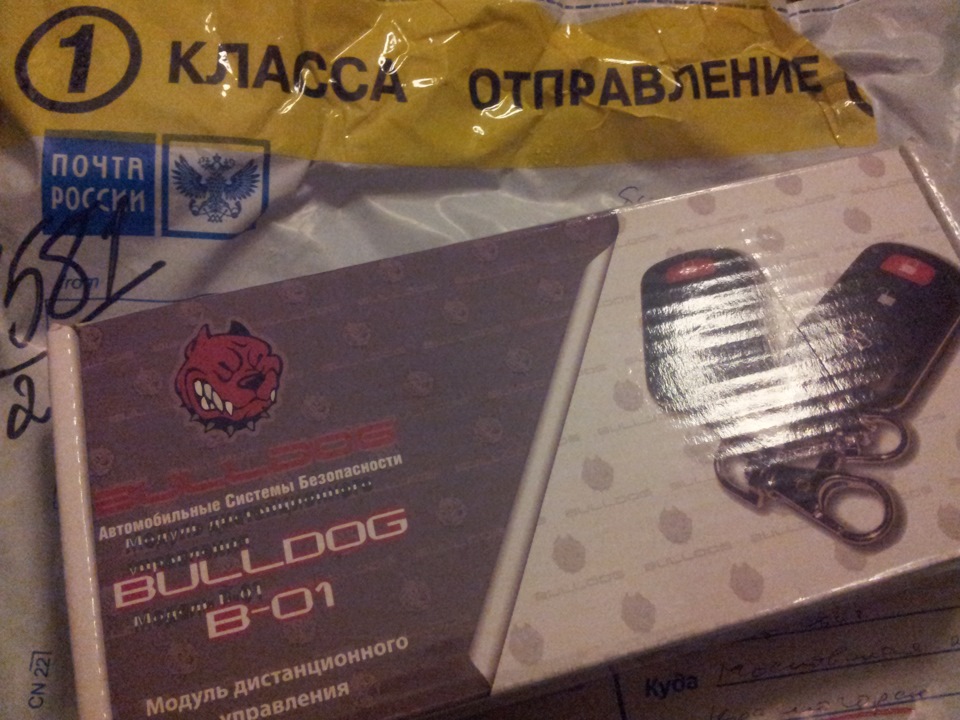

1. Модуль дистанционного управления bulldog B-01
2. Блок управления электроприводами (от 9-ки вроде) БУБД 21093-6512010-03
3. Электроприводы, один 5-ти контактный, четыре 2-х контактных (один на открытие багажника) starline
4. Провода, клеммы, термоусадки и тд.
Собирал все по такой схеме:

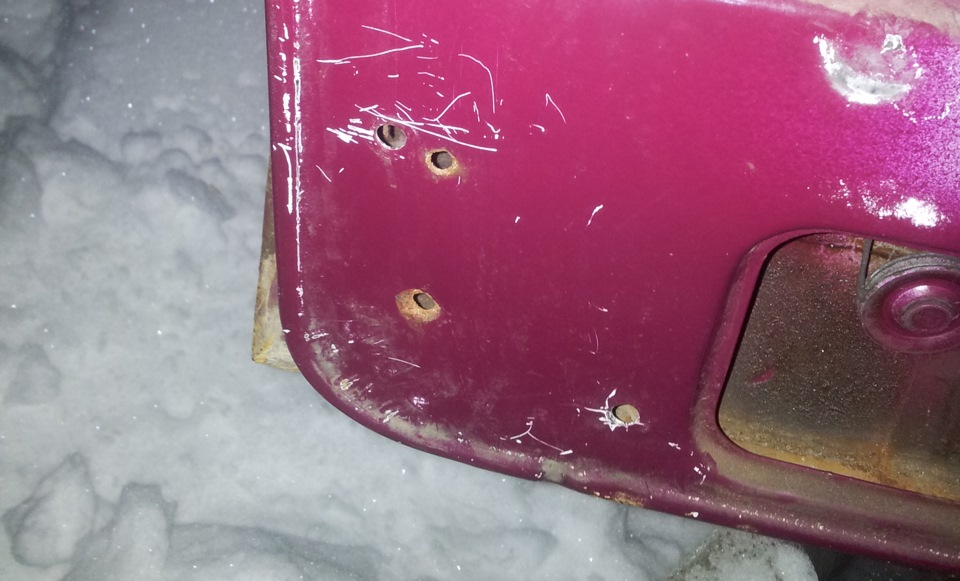

Когда с двери снял обшивку, приятно удивило, что там есть два отверстия под электропривод, также была трубка для проводов из крыла в дверь (видимо на заводе опция была, цз в передние двери))
Блоки управления и получившийся жгут проводов прикрутил на полке под бардачком.
А что-бы провода не пугали пассажира, прикрыл небольшой фанеркой, а справа удобно разместилась аптечка)
Почему выбрал bulldog B-01? понравилось, что есть возможность подключить багажник (пока руки не дошли), есть так называемый выход «comfort», если подключить к стеклоподъемникам, то при закрытии дверей, будет закрывать окна (в будущем сделаю) и еще один приятный момент, это если закрыть машину и еще раз нажать на кнопку закрытия, то включится аварийка)
Буду рад, если кому-нибудь пригодится моя версия подключения центрального замка:)
Если есть вопросы, пишите.
Лада 2107 2003, двигатель бензиновый 1.6 л., 74 л. с., задний привод, механическая коробка передач — электроника
Машины в продаже
Лада 2107, 2007
Лада 2107, 2008
Лада 2107, 2009
Лада 2107, 2007
Комментарии 16
Куда подключать чтоб аварийки мигали?
Через полупроводниковые диоды к кнопке аварийной сигнализации, к синему и сине-черному проводу. Полупроводниковые диоды нужны, что-бы при включении поворотников потом работали именно поворотники раздельно, а не как аварийка.
везет, а у меня не получается
Подскажи, у тебя теперь и ключом, и брелком можно закрыть-открыть? У меня китайская фигня Bighawks, весь день промучался, но все равно или ключом закрывать, или брелком… А чтобы вместе — ни фига…
и ключем и брелком, но тяги от личинок я снял, по своим причинам
давно хоть и было а багажник с кнопки брелка открывается?
кнопку, реле, провода только подготовил, через пару дней ставить как раз собирался, напишу потом работает или нет)
а схему подключения с брелка нет у тебя?
брелок по такой схеме не будет работать.уже пробывал
возможно управление от блока сигналки идет плюсом, а не минусом, тогда надо к реле по другому подключать. если у меня тоже не получится по этой схеме, то как подключю, сделаю свою схему
отпиши если все получится
все получилось, но схемку все-равно сделал для другого подключения
www.drive2.ru/l/4530394/
там в конце схемка.
М-да. У меня Domerman LY-110, блок идентичный, схема тоже. Я его подключить не могу. И вот тут я ивидет твою схему подкл. Вот какой бы черт разобрался по инструкции что проводок 3 и 6 надо на массу если в инструкции они все шесть написано коротко и неясно — ЦЗ.
Капец просто. Сутку просидел и так и не подключил до сих пор
Есть и другие варианты подключения, можно без блока от девятки (21093-6512010-03). По инструкции тоже не разобрал, в интернете схемы искал долго, в итоге по двум схемам подключил)
У меня вместо блока от девятки заводской блок KIEKERT и с ним мне надо было сопрягаться. Короче я еще вчера мучался немного, и оказалось что мой Domerman LY-110 надо было так само подключать как твой Bulldog B-01, расположение кабелей и даже цвета те самые.
Я очень благодарен за схему и за труд. Это помогло мне подключить блок и ничего не сжечь перед тем 🙂
Без этой схемы я бы не справился, а на Domerman LY-110 в гугле ничего нету.
Два не задействованы и желтый с коричневым управляют ЦЗ. Не предсказуемое расположение кабелей и расцветка))
Mitsubishi Dingo EVOнутый) › Бортжурнал › Подключение сигнализации к ЦЗ без потери брелка + автозапуск.
Пост должен был появиться еще 4 года назад, но что- то пошло не так))))
Итак, сегодня поговорим о подключении сигнализации.
1) Автозапуск.
Ну это было самое простое) Прозвонил фишку ключа и готово) Далее по мануалу к сигнализации) Единственный момент- нормальный провод 12В на линию автозапуска сигнализации. Не тоньше, чем провод, идущий на ключ. Иначе будут проблемы с запуском авто.
Чтобы не мучаться- распиновку в студию:
Ну и раз делать автозапуск- дак делать по уму! Включаем определение запущенного двигателя по тахометру. Так сигналка будет крутить движок, пока тот не запустится, но не более 3 секунд.
Тогда я подключал сигналку к проводу, который приходит с датчика на двигателе. За 4 года я поумнел и после внедрения в авто панели приборов с тахометром теперь знаю пин на блоке управления.
Тонкий бело- оранжевый провод, который врезан в фишку и есть нужный пин на тахометр в приборку. К этому пину и подключаем провод сигналки.
2) Центральный замок.
Вся драма началась на том моменте, когда я вскрыл обшивку двери. Ээээ, а как подключать то? Режим работы цз в машине хитрожопый. В мануале сигналки все схемы подключения ЦЗ не те. Поключение к соленойду не катит. Можно было врезаться в проводку принудительно, но мы теряем управление машиной со штатного брелка, так как ЦЗ фактически не будет работать, как и перестанет автоматически гаснуть свет в салоне при закрытии авто. Короче попадос. На третьи сутки жесткого секса я, наконец, всё понял, нашел схему проводки со стороны сигналки, поколдовал часик и вуаля!
Для подключения сигнализации к центральному замку надо будет использовать переключатель открывания\закрывания водительской двери. Переключалель замыкает один из проводов на массу. Замыкает и оставляет замыкание в одном из положений. Чтобы сигналка смогла управлять замками, нужно будет разрывать контакт массы на время открытия\закрытия, иначе ничего не выйдет) Схема включения сигнализации будет такая:
Теперь надо разобрать водительскую дверь. Массы в двери обьединяются в один провод. Чёрным цветом обозначены провода в двери. Круглешком место соединения. Нам нужен самый тонкий чёрный проводок.
Отсоединяем его от места схождения масс и удлинняем другим проводом. Провод протягиваем по ходу штатных проводов через резинку в салон (Иначе оборвёте его стеклом)
Далее нас интересуют два провода в блоке ETACS. Он расположен за блоком предохранителей. Снимаем обшивку под рулём.
Пояснение:
1) Здесь расположены колодки.
2) Место фиксации блока. Залазим рукой над трубой и нащупываем край блока. Считаем вторую лапку с конца, нажимаем её, снимаем блок внутрь и вытаскиваем.
Нам нужен разьём под номером 2 на картинке:
Отрезаем изоляцию на розовом и оранжевом проводе в колодке и подключаем сигналку согдасно схеме. Оранжевый- закрытие, розовый- открытие.
Массу, протянутую от активатора подключить к входу сигнализации, выход от сигнализации замкнуть на корпус кузова.
Теперь работает как штатный ключ, так и сигналка. А так же при закрытии с сигналки свет в салоне сразу тухнет =) Я молодец =)
Центральный замок: что это и как он работает
Всем привет! Друзья, сегодня у нас, казалось бы, простейшая тема — центральный замок. Все слышали про этот компонент автомобиля, многие им регулярно пользуются. Но знаете ли вы, что это за блок, что такое активатор и в чем заключается суть центрального замка?
Здесь все не так просто, как кажется на первый взгляд. С точки зрения эксплуатации устройство элементарное. Нажал на кнопку, повернул ключ, и вам удалось своими руками закрыть все двери, либо разблокировать отдел багажника и пр. Центральный замок — это не просто дистанционный пульт управления или ключик, одним магическим движением закрывающий и открывающий все в автомобиле.
Если вдруг вы обнаружите, что машина не закрывается, перестал работать ключ от всех дверей, как говорится, нужно знать не только адреса хороших СТО. Ремонт не всегда стоит проводить своими руками. А вот как минимум знать, где находится ЦЗ, из чего он состоит и как работает, вам нужно. Предлагаю поделиться именно этой информацией. Надеюсь, она вам пригодится в процессе эксплуатации автомобиля.
Первое знакомство
Сразу скажу, что ЦЗ — это целый модуль, который включает в свой состав предохранитель, провода, моторчик, в некоторых случаях вакуумный насос (пневмосистемы ЦЗ), электрический привод и многое другое.
Основная задача — обезопасить автомобиль от несанкционированных проникновений. То есть подключение сигнализации одинаково эффективна и полезна, как установка центрального замка. На автомобилях Опель, Шевроле, Ауди или Форд, к примеру, ЦЗ может стоять уже с завода. Многие устанавливают себе сами замки на ВАЗ 2110, 2114, Приора или Калина.
То есть отсутствие на машине с завода ЦЗ не говорит о том, что его у вас быть не может. Нужно лишь точно знать, как снять обшивку, разобрать двери и подвески к каждому замку управляющее устройство. Сразу скажу, что штатный комплект центрального замка предусмотрен для многих авто, где их завод не поставил. Так что с установкой проблем не возникает. Но монтаж доверяйте только профессионалам.
ЦЗ работает на четыре двери, если автомобиль четырехдверный. Плюс может стоять отдельный замок на багажник. Центральным замком или ЦЗ называют весь комплекс защитных автокомпонентов, необходимых для блокировки машины.
Так что это такое в автомобиле? Это специальное устройство, с помощью которого одновременно закрываются и открываются сразу все автомобильные двери вашего транспорта. Делается это с помощью соответствующего ключа или используется брелок. В зависимости от модификации и типа ЦЗ, он может выступать как доводчик стекол, открывать или же закрывать автомобильный топливный бак и выполнять ряд других задач.
Как он работает
Управление осуществляется ключом или брелком. При нажатии кнопки или обычном повороте ключа, все двери одновременно закрываются или разблокируются.
При данном действии в замке активируется переключатель, отвечающий за блокировку. Выходящий импульс от него идет на блок управления, чтобы задействовать все исполнительные механизмы. За счет этого машина блокируется и разблокируется за мгновения.
Если водителю удобнее, тогда он может управлять ЦЗ с помощью брелка или кнопки на ключе. Кнопка передает бесконтактным способом импульс на блок управления, а дальше уже по представленной ранее схеме активируются исполнительные механизмы.
Важным аспектом является тот факт, что при ДТП ЦЗ автоматически деактивирует блокировку. Это позволяет не застрять внутри пострадавшего автомобиля.
Функции и параметры
Я думаю, главную мысль вы уловили. Есть поставить ЦЗ на машину, не придется поочередно закрывать все двери и багажник. Достаточно одного нажатия кнопки.
Важной функцией ЦЗ является его универсальность. Такой замок состоит из:
Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией.
В комплект ЦЗ обычно входит брелок, позволяющий дистанционно осуществлять управление. Большинство замков рассчитаны на дистанционную работу в пределах 10 метров от автомобиля. Для повышения собственного комфорта лучше сразу установить ЦЗ на двери и багажный отсек.
Всего существует два метода управления.
Бывает и так, что ЦЗ не сработал на большом расстоянии. Потому лучше нажать на кнопку в непосредственной близости от машины и убедиться, что все двери заблокированы. Если же замок не работает, тогда оставлять автомобиль без присмотра нельзя. Сразу отправляйтесь в сервис.
Особенности устройства
У многих автовладельцев есть компрессор для машины, набор запасных реле для ремонта или сигнализация. В принципе, все это полезно и нужно.
Вот и ЦЗ я считаю крайне полезным изобретением, которое теперь повсеместно используется на автомобилях. Его схема не самая простая, потому с тем, как подключить замок своими руками, у вас могут возникнуть сложности.
Если вы планируете покупать новый автомобиль или решили купить сам ЦЗ для установки на старую машину, решение будет верным. Купить его не так дорого. Сколько стоит комплект центрального замка, во многом зависит от производителя и доступных функций. Советую брать качественные и надежные, даже если цена кусается.
Прелесть последних разработок в области ЦЗ заключается в том, что мало кто знает, как отключить устройство и получить доступ к машине. Старые и какие-то дешевые китайские замки легко открыть. Так что они будут практически бесполезными, если вор серьезно возьмется за дело.
Но для начала рекомендую открыть этот материал и узнать, как же устроен центральный замок.
Система ЦЗ или активатора включает в себя такие компоненты:
Для наглядности можете посмотреть видео. Это поможет разобраться во всех нюансах.
Звучит все может и не так просто, но на деле ничего сложного в ЦЗ нет. Главное, чтобы он надежно защищал ваш автомобиль и предотвращал несанкционированные проникновения.
Центральный замок: как работает, установить своими руками (схема)
Многие выбирают удобство и практичность, поэтому часто интересуются, как установить центральный замок. Он является весьма нужным устройством, так как благодаря ему происходит отпирание и закрывание дверей, а также багажного отсека в автоматическом режиме. Причем осуществить это можно как с пульта, так и выставив автоматическое закрытие замков по таймеру.
Работает замок следующим образом: при повороте ключа срабатывают управляющие контакты, которые подают команду на блок управления центральным замком, а он передает ее на устройства, которые открывают или запирают замки дверей салона, багажного отсека и даже люка топливного бака. В случае аварии или при срабатывании подушек безопасности все двери отпираются автоматически.
Уже почти все догадались, что составными частями центральных замков являются блок управления и исполнительное устройство. Последнее может быть механическим или же пневматическим. Решив приобрести центральный замок с дистанционным управлением, лучше его установку доверить профессионалам, так как в этом случае вы получите гарантию и будете уверены в том, что система работает корректно.
Выбирая столь важный и удобный элемент вашего автомобиля, вам, прежде всего, необходимо определиться с фирмой-производителем, так как, отдав предпочтение дешевому китайскому изделию, не стоит рассчитывать на его долгую и качественную работу.
Еще стоит обратить внимание и на опции, дабы не переплачивать за то, чем пользоваться не будете, а иногда они будут раздражающе ненужными.
Правда, управление замком программируется при установке, и вы вполне можете попросить их не настраивать вовсе.
Также возьмем на себя смелость рассказать о некоторых хитростях таких механизмов. Очень удобной является функция дожима автостекол, но только при наличии стеклоподъемников.
Ведь нередки случаи, когда мы при движении чуть приоткрываем окна для ненавязчивой вентиляции, а потом забываем их закрыть.
Также полезна опция запирания всех дверей во время набирания скорости автомобилем, это особенно актуально при наличии детей.
Установка центрального замка не покажется вам сложной, давайте попробуем осуществить ее своими силами.
Сначала снимаем обшивку и пылезащитные шторы с дверей, так что не забудьте запастись пластиковыми защелками, которыми прикрепите ее обратно.
Отсоедините клеммы от аккумулятора, все-таки данная процедура связана с электричеством, поэтому не стоит забывать об элементарной технике безопасности.
Следом выбираем самое подходящее место для установки замка, в этом случае обязательно необходимо учитывать расположение внутренностей стеклоподъемников, а также ход стекла, вполне возможно, что необходимо будет изготовить специальный кронштейн для крепления замка. Крепим замок с помощью саморезов.
После его установки обязательно нужно произвести сопряжение замка с тягой, которая отвечает за поднятие и опускание кнопки запирания двери. Оно должно происходить плавно и без натуги. Далее настраивается электрическая схема центрального замка.
От каждого из активаторов идет по четыре провода, два из них идут к кузову и отвечают за закрытие или же открытие замка, и два – к активатору.
Все провода протягивают через гофрированную трубку, ее можно видеть между стойками кузова и дверью. Эта трубка выполняет защитные функции и препятствует перетиранию проводов и возникновению пробоин в изоляции.
Дальнейший путь проводов прокладывается под настилом авто и достигает привода центрального замка. Подключите провода к блоку согласно тому, как указано в инструкции.
Проверьте работоспособность всех дверей авто в закрытом состоянии по очереди, таким образом, можно будет определиться, как отрегулировать фиксаторы относительно тяги центрального замка. Получив положительный результат, не забудьте закрыть обшивку и прикрутить обратно пороги.
Подобная схема подключения центрального замка займет около полутора часов вашего времени, но в дальнейшем повысит уровень вашей защиты.
Установка центрального замка своими руками — Как отремонтировать ВАЗ
Прогресс не стоит на месте, каждый день появляются новые технические решения и разработки. В мире автомобильной электроники существует уже масса приборов и устройств, которые способны облегчить жизнь водителю.Одним из таких устройств является центральный замок.И в этой статье мы поговорим о том,как самостоятельно установить центральный замок на классические модели ВАЗа.
На иномарках даже старых годов можно встретить не только сигнализацию с центральным замком, но и обогреватели боковых зеркал, электрический люк, подогрев сидений и другие электронные штучки.
В «Жигулях» об этом можно только мечтать, поэтому в этой статье мы расскажем как самостоятельно установить центральный замок на ВАЗ 2101-2107, который будет управляться с помощью сигнализации.
Центральный замок — система центральной блокировки замков, которая позволяет одновременно закрыть или открыть все двери автомобиля. Система может иметь дистанционное управление и относится к разряду вспомогательных систем автомобиля.
Сразу хотелось бы предупредить о том, что статья не претендует на роль лучшей инструкции или способа установки. Здесь описан личный опыт, поэтому у вас всегда есть возможность сделать что-то лучше, красивее, удобнее и так далее.
Что потребуется для установки центрального замка на 2 двери?
Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.
1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.
Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.
Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей.
Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации.
Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам.
2)
Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.
Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.
3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.
В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.
Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу).
Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств.
Стоимость около 12-15 рублей за 1 метр.
Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.
Для справки: провода ПГВА предназначены для гибкого соединения электрооборудования и приборов с небольшим номинальным напряжением (до 48 В) в условиях умеренного, тропического и холодных климатов. Провод ПГВА стоек к воздействию вибрационных нагрузок, растрескиванию, воздействию бензина и масел. При одиночной прокладке не распространяет горение.
При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.
Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.
Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.
5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.
Установка и подключение центральных замков
Установка активатора центрального замка в переднюю дверь
Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.
Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.
Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.
Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.
Прокладка провода активатора центрального замка
При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом.
Защитная трубка проводки дверей
Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.
Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.
На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).
Скручивать или паять провода?
Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.
Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».
Как подключить центральный замок к сигнализации?
Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.
Схема подключения центрального замка
Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».
Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.
Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.
Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.
Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.
Выводы, покупка центрального замка с дистанционным управлением и другая полезная информация
Для того чтобы установить центральный замок, который будет закрывать все двери при повороте ключом, следует приобрести отдельный блок центрального замка (небольшая «черная коробочка»), а также специальный мастер-активатор (5 выводов) для водительской двери, либо также и для передней пассажирской (где есть «личинка» замка и возможность открыть дверь с помощью ключа).
В этом случае нет необходимости устанавливать сигнализацию, а сам процесс монтажа и подключения актуаторов аналогичен примеру выше. Отличия заключаются лишь в том, что придется проложить дополнительные провода для электрозамка водительской двери, а также «разобраться» со схемой подключения блока управления ЦЗ.
Центральный замок с дистанционным управлением на 4 двери
Вы также можете купить отдельный комплект центрального замка с дистанционным управлением. В такой набор уже входят блок управления центральным замком, 4 активатора, провода, крепеж и 2 брелка. Универсальный комплект обойдется в сумму около 1000 рублей.
Где купить? В розничных магазинах вы не встретите такой комплект по названной выше цене. Для этого воспользуйтесь сайтами, которые продают электронику и другие приборы прямо из Китая. Старайтесь не связываться с посредниками, а заказывайте напрямую.
Если у вас возникли вопросы по установке ЦЗ, либо вы хотите более подробно узнать о том, как покупать на этом или аналогичных сайтах, напишите нам через форму «контакты» (внизу страницы). Мы постараемся ответить.
Как устроен центральный замок автомобиля и принципы работы
Для удобства использования транспортных средств, производители авто давно используют в их комплектации центральный замок, который является подсистемой более крупной системы «комфорт» и зачастую объединен с сигнализацией.
Центральный замок – выполняет блокировку одной или всех дверей автомобиля. Кроме того, он отвечает за отпирание крышки лючка бака для топлива и багажника. Если модель автомобиля старая, то – систему можно установить дополнительно.
Имеет дистанционное управление (ДУ).
Как устроен
Система центрального замка авто включает:
К входным датчикам относится:
Такое устройство подразумевает передачу сигнала от микропереключателей сначала в блок управления, затем в цепь питания, по которой сигнал идёт на двери (актуаторы), крышку багажника и лючка бака для топлива. Результат: замки открываются.
Актуатор – исполнительное устройство, благодаря которому замок срабатывает.
Блок управления
Блок отвечает за работу замка. В схему управления входят цифровые элементы – они передают сигнал по остальным составляющим системы.
Такое устройство системы центрального замка авто взаимодействует с сигнализацией, а также может управляться ДУ пультом. Её можно установить самостоятельно, но на большинстве современных авто уже установлен центральный замок с дистанционным управлением.
ДУ работает от отдельного электронного блока, который подсоединяется к системе и контролирует его.
Функции центрального замка
Преимущество устройства центральный замок с дистанционным управлением в автомобиле:
Стандартный комплект замка авто состоит из:
Систему приводит в действие ключ или пульт ДУ.
Установка системы
При покупке желательно обратить внимание на оригинальный комплект, который рекомендует производитель авто, хотя они не всегда доступны по цене.
Чаще всего, выбор падает на стандартный универсальный комплект, который включает:
Система подороже снабжена пультом ДУ.
Чтобы установить комплект системы необходимы:
Провода желательно размещать в трубку прорезиненную.
Как ухаживать за центральным замком
Центральный замок в автомобиле – это комплект системы, обеспечивающей дополнительные удобство и безопасность, но она требует дополнительного ухода. Проблемы с замками в автомобиле обычно возникают зимой: после мойки, при плохом продувании замков в них замерзает влага и прихватит тяги.
Чтобы такого не случилось, машину необходимо продержать с включённым двигателем, периодически заставляя работать замки, примерно час. Или просто поездить по городу, пока машина не просохнет.
Больше информации об устройстве и подключении центрального замка на видео:
Подключение замка к сигнализации
Подключение к сигнализации зависит от типа устройства центрального замка авто:
От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.
Сложность состоит в поиске нужных проводов, на которых при помощи пробника определяется импульс. Для начала необходимо проверить провода, выходящие из двери. Если они найдены – дверь будет открываться или закрываться.
Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.
Еще одно возможное место расположения проводов – у двери водителя автомобиля.
Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.
Центральный замок: что это и как он работает
Всем привет! Друзья, сегодня у нас, казалось бы, простейшая тема — центральный замок. Все слышали про этот компонент автомобиля, многие им регулярно пользуются. Но знаете ли вы, что это за блок, что такое активатор и в чем заключается суть центрального замка?
Здесь все не так просто, как кажется на первый взгляд. С точки зрения эксплуатации устройство элементарное. Нажал на кнопку, повернул ключ, и вам удалось своими руками закрыть все двери, либо разблокировать отдел багажника и пр. Центральный замок — это не просто дистанционный пульт управления или ключик, одним магическим движением закрывающий и открывающий все в автомобиле.
Если вдруг вы обнаружите, что машина не закрывается, перестал работать ключ от всех дверей, как говорится, нужно знать не только адреса хороших СТО. Ремонт не всегда стоит проводить своими руками.
А вот как минимум знать, где находится ЦЗ, из чего он состоит и как работает, вам нужно. Предлагаю поделиться именно этой информацией. Надеюсь, она вам пригодится в процессе эксплуатации автомобиля.
Первое знакомство
Сразу скажу, что ЦЗ — это целый модуль, который включает в свой состав предохранитель, провода, моторчик, в некоторых случаях вакуумный насос (пневмосистемы ЦЗ), электрический привод и многое другое.
Основная задача — обезопасить автомобиль от несанкционированных проникновений. То есть подключение сигнализации одинаково эффективна и полезна, как установка центрального замка. На автомобилях Опель, Шевроле, Ауди или Форд, к примеру, ЦЗ может стоять уже с завода. Многие устанавливают себе сами замки на ВАЗ 2110, 2114, Приора или Калина.
То есть отсутствие на машине с завода ЦЗ не говорит о том, что его у вас быть не может. Нужно лишь точно знать, как снять обшивку, разобрать двери и подвески к каждому замку управляющее устройство. Сразу скажу, что штатный комплект центрального замка предусмотрен для многих авто, где их завод не поставил. Так что с установкой проблем не возникает. Но монтаж доверяйте только профессионалам.
ЦЗ работает на четыре двери, если автомобиль четырехдверный. Плюс может стоять отдельный замок на багажник. Центральным замком или ЦЗ называют весь комплекс защитных автокомпонентов, необходимых для блокировки машины.
Так что это такое в автомобиле? Это специальное устройство, с помощью которого одновременно закрываются и открываются сразу все автомобильные двери вашего транспорта.
Делается это с помощью соответствующего ключа или используется брелок.
В зависимости от модификации и типа ЦЗ, он может выступать как доводчик стекол, открывать или же закрывать автомобильный топливный бак и выполнять ряд других задач.
Как он работает
Управление осуществляется ключом или брелком. При нажатии кнопки или обычном повороте ключа, все двери одновременно закрываются или разблокируются.
При данном действии в замке активируется переключатель, отвечающий за блокировку. Выходящий импульс от него идет на блок управления, чтобы задействовать все исполнительные механизмы. За счет этого машина блокируется и разблокируется за мгновения.
Если водителю удобнее, тогда он может управлять ЦЗ с помощью брелка или кнопки на ключе. Кнопка передает бесконтактным способом импульс на блок управления, а дальше уже по представленной ранее схеме активируются исполнительные механизмы.
Важным аспектом является тот факт, что при ДТП ЦЗ автоматически деактивирует блокировку. Это позволяет не застрять внутри пострадавшего автомобиля.
Функции и параметры
Я думаю, главную мысль вы уловили. Есть поставить ЦЗ на машину, не придется поочередно закрывать все двери и багажник. Достаточно одного нажатия кнопки.
Важной функцией ЦЗ является его универсальность. Такой замок состоит из:
Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией.
В комплект ЦЗ обычно входит брелок, позволяющий дистанционно осуществлять управление. Большинство замков рассчитаны на дистанционную работу в пределах 10 метров от автомобиля. Для повышения собственного комфорта лучше сразу установить ЦЗ на двери и багажный отсек.
Всего существует два метода управления.
Бывает и так, что ЦЗ не сработал на большом расстоянии. Потому лучше нажать на кнопку в непосредственной близости от машины и убедиться, что все двери заблокированы. Если же замок не работает, тогда оставлять автомобиль без присмотра нельзя. Сразу отправляйтесь в сервис.
Особенности устройства
У многих автовладельцев есть компрессор для машины, набор запасных реле для ремонта или сигнализация. В принципе, все это полезно и нужно.
Вот и ЦЗ я считаю крайне полезным изобретением, которое теперь повсеместно используется на автомобилях.
Его схема не самая простая, потому с тем, как подключить замок своими руками, у вас могут возникнуть сложности.
Если вы планируете покупать новый автомобиль или решили купить сам ЦЗ для установки на старую машину, решение будет верным. Купить его не так дорого. Сколько стоит комплект центрального замка, во многом зависит от производителя и доступных функций. Советую брать качественные и надежные, даже если цена кусается.
Прелесть последних разработок в области ЦЗ заключается в том, что мало кто знает, как отключить устройство и получить доступ к машине. Старые и какие-то дешевые китайские замки легко открыть. Так что они будут практически бесполезными, если вор серьезно возьмется за дело.
Но для начала рекомендую открыть этот материал и узнать, как же устроен центральный замок.
Система ЦЗ или активатора включает в себя такие компоненты:
Для наглядности можете посмотреть видео. Это поможет разобраться во всех нюансах.
Звучит все может и не так просто, но на деле ничего сложного в ЦЗ нет. Главное, чтобы он надежно защищал ваш автомобиль и предотвращал несанкционированные проникновения.
Желаю вам удачи на дорогах! Не забывайте подписываться!
Спасибо за прочтение! Пожалуйста, оцените статью
Центральный замок без сигнализации можно установить в машине самим
Мало просто купить новый автомобиль. Необходимо сразу сделать его безопасным и комфортным в использовании. Необязательно устанавливать тысячи опций и дополнений.
Начать можно с самого простого, например, даже центральный замок без сигнализации сделает эксплуатацию машины более комфортабельной. И в какой-то мере усложнит задачу взломщикам. А противоугонное средство вы сможете поставить немного позже.
Если на начальном этапе нет достаточного количества денег или времени, вполне можно обойтись и этой незамысловатой опцией. Тем более что ее установка довольно-таки прозрачна.
Подготовка к самостоятельной установке ЦЗ
Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет.
В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки.
Монтаж несложен и информации по ним вы найдете предостаточно.
Что в базовом комплекте?
Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два.
Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля.
Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.
Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:
Необходимые инструменты для работы
Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом.
Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.
Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.
Установка центрального замка
Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.
После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.
Важно! Перед тем как начать работу с проводами отключите аккумулятор, чтобы избежать опасных ситуаций!
Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку.
Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери.
Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.
Установленный и подключенный моторчик
Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.
Монтаж кнопки управления ЦЗ
Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.
Схема подключения кнопки управления ЦЗ
Схема подключения кнопки управления ЦЗ
Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.
К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы.
Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда.
Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.
Самостоятельный монтаж центрального замка
Устройство и установка ЦЗ – всего 7 простых шагов
Желание водителей уберечь свое транспортное средство от взлома и угона вполне логично. Центральный замок стал популярным средством защиты наравне с сигнализацией, автоматической блокировкой дверей, иммобилайзером.
Предназначение и устройство центрального замка
Центральный замок в автомобиле это общее название системы блокировки замков на дверях автомобиля и крышки топливного бака. Функция не относится к обязательной, поэтому водитель сам решает надо ли ему его устанавливать. Центральный замок двери автомобиля работает как при включенном, так и выключенном зажигании.
Центральный замок с дистанционным управлением состоит из:
Принцип работы ЦЗ
Система центральной блокировки замков, как правило, происходит с пульта. Для этого в ручку замка специально встроили специальный датчик, а в основном блоке — приемную антенну. Управлять автомобилем можно с расстояния до 10 м.
Для активации на пульте нажимают кнопку, сигнал передается на антенну и происходит блокировка дверей. При этом сразу приходит в готовность сигнализация.
В случае аварийной ситуации заблокированные двери автоматически открываются.
Во время блокировки через пульт или поворотом ключа активируются микропереключатели. Далее происходит следующее:
Управление брелоком и ключом зажигания
Все больше набирает популярность центральный замок с пультом. Если управление происходит с брелока, то сигнализация и управление центральным замком происходит автоматически. После нажатия кнопки сигнал идет на замок и двери блокируются.
Электрические схемы центрального замка
Схема двери автомобиля форд с внешним реле
При использовании этого типа управления следует учитывать, что реле применяется только внешнее. Неправильная установка может привести к моментальному повреждению устройства, поэтому монтаж проводят с особым вниманием.
Схема центрального замка на ауди
Для этого типа управления используется компрессор, чтобы открыть или закрыть двери.
Схема на ВАЗ2110
Схема подключения, а также провода, 2 пульта, блок и актуаторы входят в комплект дистанционного центрального замка
Установка и подключение блока
Установка центрального замка начинается с изучения схемы в соответствии с маркой авто. Чтобы обезопасить себя от удара током, отключают клемы от аккумулятора, снимают обшивку с двери и панели. Затем необходимо:
Если вы не знаете, как подключить цз и не разбираетесь в способах управления активаторами, то лучше установку доверить специалистам в автомастерской.
Чтобы сигнализацию подключить к центральному замку, необходимо определиться с его типом. Если выбрано положительное или отрицательное управление, то надо найти провода с плюсовым или отрицательным импульсом. При этом контакты подключают на «плюс» или «минус» и подключают к управлению.
Если провода не нашлись, необходимо разыскать реле центрального замка, которое отвечает за блокировку дверей и просто припаять к нему проводку охранной системы.
Подключение сигнализации к центральному замку с переменной полярностью происходит напрямую к силовой проводке. Их разрезают, приобретают реле (2 шт.) и подключают систему следующим образом:
Что делать, если не срабатывает привод?
При любой поломке следует продиагностировать полностью все оборудование, чтобы разобраться, где конкретно произошел сбой.
Привод центрального замка не будет работать и передавать сигнал на двери в том случае, если контакты окислились, и проводящие провода из-за этого оборвались. Импульсы просто нечем передавать. Кроме того, мог сломаться концевой выключатель активатора двери, поэтому сигнал не поступает.
Ремонт надо начинать с проверки питания и целостности проводов – чаще всего порыв происходит между кузовом и дверью.
Если поломка произошла в автомобиле ВАЗ, то поиск надо начинать с предохранителя.
Где находится предохранитель?
Деталь может располагаться в двух местах: под центральной консолью или в монтажном блоке. Однако плавкая вставка находится за предохранительным блоком. В большинстве случаев происходит окисление проводков, поэтому обычный предохранитель рекомендуется заменить на флажковый.
Обслуживание и уход
Особого ухода и обслуживания не требуется. Единственное на что следует обратить внимание, это мойка авто при сильном морозе. Если плохо продуть замки, то оставшаяся вода замерзнет и открыть их будет невозможно.
В этом случае необходимо, чтобы машина постояла с включенным мотором – так вся влага полностью испариться и проблем не возникнет.
