Как сделать дома нарды
Мебель и предметы интерьера
Процесс изготовления нард своими руками достаточно прост. При работе понадобятся лишь базовые знания, инструменты, чертежи и невероятное желание. По сути, техники и приемы, используемые при изготовлении настольной игры, очень интересные: нарезка доски, наклейка ровных треугольников, которые нужно дополнительно подготовить к соединению с деревянной поверхностью. Все это при желании можно превратить в своеобразную забаву и даже разделить обязанности между членами семьи. Работа найдется даже для самых маленьких.
Оглавление:
Изготовление основы для настольной игры
Прежде чем преступать к самой технологии изготовления, стоит ознакомиться с основными требованиями к игровой доске. Так, она должна иметь размеры 53х43,2х6,4 см. Для вырезания игрового поля можно использовать такие материалы, как шпон клена, орехового дерева или махагони. Отлично подойдет также лист МДФ толщиной 0,5-0,6 сантиметров.
Не стоит сразу же начинать работать с основной частью древесины, ведь если что-то пойдет не так, возможности все исправить уже не будет. Оптимальным вариантом станет тренировка на нескольких слоях шпона, чтобы научиться делать аккуратные разрезы и геометрические орнаменты. Очень важно приспособиться ровно соединять части древесины между собой, чтобы не было широких просветов и зазоров.
Работа с игровым полем
Чтобы смастерить непосредственно игровое поле, необходимо нарезать всего 60 деревянных полосок размером 3,8х19,1 сантиметра. При этом стоит учесть, что для доски нужны дощечки двух цветов, поэтому нарезают 30 полосок шпона из ореха и такое же количество – из клена или махагони.
У новичков не всегда получается сделать ровные и аккуратные дощечки при помощи ножа. Упростить ситуацию поможет кусок пластика или оргалита, подложенный под низ шпона.
Обрезки, оставшиеся после работы со шпоном, также будут использованы во время создания игровой доски. Они понадобятся, чтобы вырезать еще несколько дощечек разного вида: 4 верхние полоски размером 3,8х25,4 см и 4 нижние – размером 5,1х25,4 см.
Для продолжения работы необходимо провести все приготовления с верхними пластинами. В них просверливаются небольшие отверстия для дальнейшего монтажа размером 0,4 см на расстоянии 2,5 сантиметров от торца дощечки.
Необходимо правильно организовать свое рабочее место, сразу распределив дощечки по мере их использования. Для этого их необходимо разложить на четыре ряда (по полтора десятка сегментов в каждом). Каждый из рядов должен быть выравнен по размеру и зажат между пластинами, образующими подобие пакета. Верхние дощечки необходимо зафиксировать латунными шурупами (0,45х0,25 см).
Теперь необходимо по очереди вставлять пакеты в пильный станок (на 60-80 зубьев) и отрезать у каждого один край. При этом нужно наблюдать за тем, чтобы угловой упор был равен 5 градусам.
Пластину нужно перевернуть торцовой стороной и нарисовать указатель, конец которого повернут к отрезанному краю. Теперь конструкция разворачивается на 180 градусов, после чего отпиливается второй край. Остаточная ширина пакета должна равняться 33 сантиметрам. То же самое необходимо проделать и с остальными рядами. Лучше всего выравнивать края дощечек за несколько подходов, снимая древесину тонкими слоями. Это поможет добиться максимальной аккуратности.
Работа с треугольными элементами
Для того, чтобы изготовить эти небольшие детали понадобится такое приспособление, как салазки. Необходимо на торцевой и боковой частях пакетов сделать небольшие пометки, отмеряв 3,2 и 16,5 сантиметров соответственно. После этого метки выравниваются с краем пропила в салазках, а сам пакет планочек обводится, чтобы на нем можно было закрепить плашки и упор. Очень важно, чтобы все метки совпали с краем пропила.
После этого каждый набор пакетов отдельно выпиливается под углом. Стоит обратить внимание, чтобы положение продольного упора было строго выравненным по основанию салазок. При завершении распила обязательно нужно не доходить до задней части салазок.
В результате распиливания на выходе получается большое количество одинаковых треугольных элементов, которые нужно соединить между собой. Для этого необходимо взять ровную шпоновую планку, которая будет выполнять функцию линейки для выравнивания треугольников. Не рекомендуется сразу же приклеивать отдельные части полученного орнамента на доску. Для начала стоит сформировать рисунок полностью, чтобы видеть возможные неровности и недостатки.
Шпоновая полоска помещается на рабочую поверхность горизонтально, а к ней при помощи малярного скотча крепятся треугольные сегменты орнамента. При формировании каждого из квадрантов нужно помнить, что начинать нужно с приклеивания к линейке светлого куска, после чего нужно начать склеивать попарно темные и светлые части (чтобы из сегментов получались параллелограммы). Их также необходимо аккуратно прикрепить к основанию шпоновой полосы.
Сборка продолжается до того момента, пока в каждой из 4 частей не будет 7 светлых и 6 темных сегментов. Та сторона, на которой нет малярного скотча, будет лицевой. При выкладывании треугольников крайне важно сохранять их расположение относительно линейки. Даже небольшой угол отклонения может привести к сбою при выкладке. При скреплении всех четырех квадрантов малярный скотч стоит удалить.
Работа с разделительными полосами
Важным этапом при конструировании игральной доски является изготовление разделительных полос. Чтобы их смастерить, необходимо взять два сегмента шпоновой пластинки размером 8х23 сантиметра. Сегменты должны быть аккуратными, поэтому необходимо заранее выровнять их кромки.
Теперь необходимо приклеить один из готовых квадрантов к краю разделительной полосы, ориентируясь на центровое выравнивание. При этом важно, чтобы сторона, на которую наклеен малярный скотч была сверху. Необходимо при помощи небольшой линейки провести карандашом метки на другой край разделительной полосы. Они сформируют границы для прикрепления второго сегмента. Важно не полениться и максимально точно провести линии от первого квадранта, чтобы в результате границы треугольников совпали. Выравнивание проводится по вершинам ореховых треугольников.
После этого необходимо ту сторону, на которой уже есть малярный скотч, заклеить им полностью. Нежелательно делать наклеивание внахлест, ведь тогда сегменты приклеятся к основе неравномерно, и в некоторых местах возникнут бугры. Ту же процедуру нужно проделать и со второй частью игрового поля, склеив вместе третий и четвертый квадранты.
В результате, каждая часть основного игрового поля должна в пропорциях отвечать изображенному чертежу.
Завершающие работы с основным игровым полем
После того, как все основные части игрового поля собраны вместе, необходимо остаточно их выровнять, ведь по краям могут не совпадать пропорции. Окончательная ширина каждой половины игрового поля должна составлять 19,1 сантиметра. Обрезать края лучше всего острым ножом. После этих манипуляций можно придать конструкции эстетический вид, приклеив по краям набора кленовые полоски одинаковой толщины. Кроме того, эти поля выполняют не только декоративную функцию, но также служат хранилищем для шашек. Средний диаметр фигурок составляет 3,2 сантиметра. Если у приобретенных нард больший диаметр, стоит позаботиться о более широких краях.
Финальный этап работ. Работа с основой
Необходимо взять две плотных основы, которые будут использоваться в качестве подложек для игровых полей. Лучше всего выпилить их из листа МДФ, имеющего толщину 0,6 сантиметра. Кроме того, понадобятся 4 прижимных плиты, которые также могут быть сделаны из МДФ, но их толщина не должна быть меньше 2 сантиметров, а также два куска шпоновой древесины махагони (2,5х43,2 см).
Основу необходимо сделать предельно аккуратно. Для этого непосредственно на основу наносится обычный канцелярский клей ПВА, а сверху помещается шпоновый лист. Легче всего нанести клей на такие большие размеры основы при помощи поролоновой губки или валика. После этого необходимо действовать быстро: шпон накрывается сверху вощеной бумагой и зажимается между 2 прижимными плитами. Когда первая основа высохнет, можно переходить ко второй и проводить аналогичные действия.
Теперь при помощи пильного станка основы подтачиваются и подгоняются под стандартный размер. Необходимо использовать фрезу для выборки фальца (на 0,6 сантиметров), чтобы обработать все фальцы по периметру основ. Обрабатывается только сторона, не оклеенная шпоном. Необходимо настроить прибор таким образом, чтобы по краю получался при обработке фрезой небольшой гребень размером 0,3 сантиметра.
Теперь на другую сторону основ наклеивается само игровое поле. Используется та же технологи, что и в первый раз (вощеная бумага, прижимные плиты). Необходимо дать конструкции схватиться и высохнуть.
Сбор игровой доски
Чтобы закончить работу над игровой доской, необходимо наклеить в закрытую коробку основы для игрового поля, а потом разделить ее пополам. Изначально берутся две заготовки 6,7х46 см и еще две – 6,7х30 см. Первые нужны для длинных стенок, а вторые – для коротких. Делать заготовки нужно из древесины махагони толщиной 1,3 см.
При помощи обычного пильного диска необходимо сделать шпунты вдоль каждой из кромок, отступая при этом от края на 0,3 сантиметра. Сделанные отверстия необходимо обработать фрезой и добиться окончательной длины заготовок, сделав на их концах скосы.
Сначала коробка собирается без использования клеевой основы, чтобы проверить, насколько плотно прилегают части основы к стенкам. Иногда приходится вносить небольшие корректировки: углублять отверстия, отрезать части стенок, чтобы устранить видимые зазоры.
Только после полной подготовки коробки следует наносить на откосы, фальцы и в шпунты клей. Не давая клею подсохнуть, нужно быстро собрать конструкцию и зафиксировать ее струбцинами до полного высыхания основы.
При распиливании деревянной коробки напополам нужно сделать надрезы в коротких стенках, куда вставляются небольшие прокладки, толщина которых составляет 0,3 сантиметра. Фиксировать их можно при помощи обычного малярного скотча. После этого необходимо распилить большую стенку и таким же образом вставить в проем прокладку. В самом конце делается остаточный пропил, чтобы разделить коробку на две равных части.
Теперь нужно смастерить перегородки, используемые на игровом поле, большой длины. Чтобы определить их точное расположение, нужно к диаметру игровых фигурок прибавить еще 0,3 см. После этого готовые перегородки сразу же крепятся на место. Последними выпиливаются короткие перегородки, длину которых можно безошибочно определить, как раз, по расположению длинных деталей (поэтому их и нужно прикрепить заранее). В среднем их длина составит 3,5 см. Они также крепятся на место.
Используя скругленный напильник, необходимо провертеть на одной из стенок впадину под палец игрока. Теперь при помощи сверла для петель просверливаются 4 сантиметровых отверстия. Такие же выемки нужно сделать и для магнитов. Части коробки обязательно нужно отшлифовать при помощи наждачки, зернистость которой достигает 220 единиц.
В выемки для петель нужно добавить небольшое количество секундного клея и закрепить сами петли. После этого стоит заняться магнитами. Их также можно зафиксировать секундным клеем, но обязательно проверив перед этим полярность. В противном случае магниты просто не будут притягиваться друг к другу. На завершающем этапе можно покрыть коробку несколькими слоями бесцветного лака и оставить ее на пару часов до полного высыхания.
Теперь игральная доска готова, и можно провести вечер за несколькими партиями сражений в нарды.
Сообщества › Сделай Сам › Блог › нарды своими руками ч.1

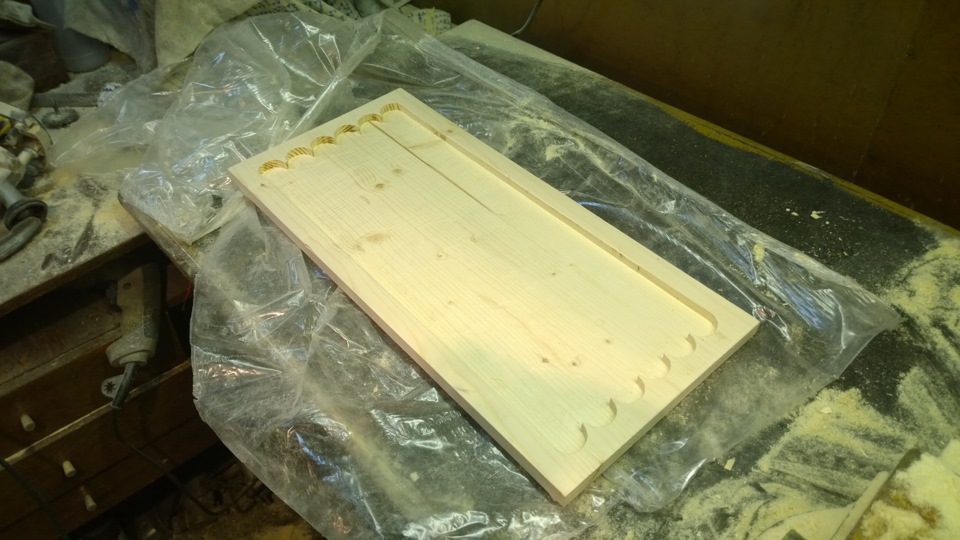

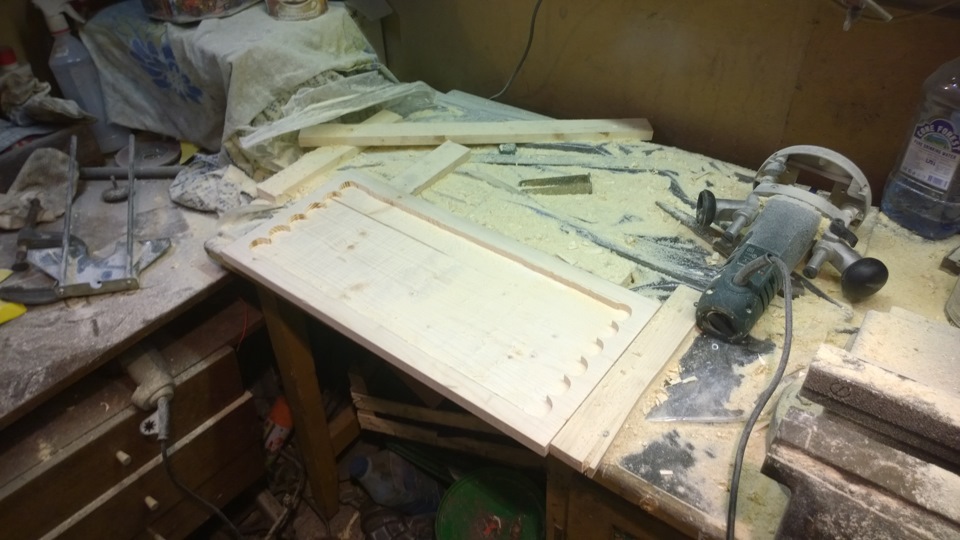

делаю нарды своими руками, с деревом работаю впервые, строго не судите
Метки: нарды своими руками
Комментарии 73

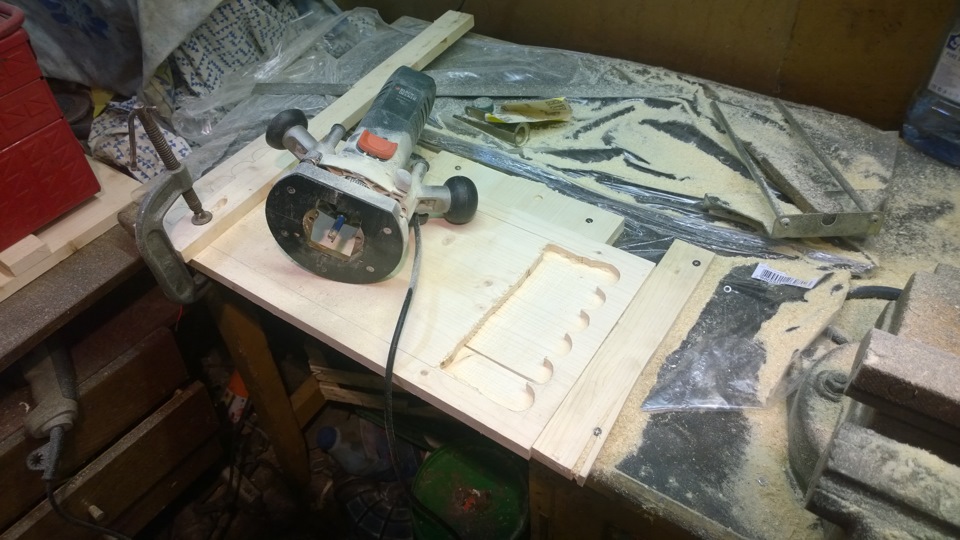

Сколько по времени фрезеровал?
Ну если не брать в учет отдых фрезы, то часа 3 наверно
Прикольный у тебя инструмент!
пробовал, дерево гнет когда вырезаешь большой слой, все-таки желательно «домики» и поперечку клеить, тогда прямее будут
Я уже придумал как бороться с этим, если получится, то в следующей части выложу)
Меньше слушай, больше делай.Твоя работа, сделай сам, ошибки исправишь на следущей поделке.
болгаркой с дисковой пилой руки отпилишь, много таких людей знаю так как сам столяр!
болгарка и дисковая пила не совместимы.т.б превыше всего.не советую так работать.
Ты крут конечно, н это прям путь самурая и не факт что все по заводскому ровно выйдет. Я бы склеил бы 2слоя один глухой это крышка а второй с вырезом под игровое поле, так было бы быстрее ровнее и склеить их монтажным клеем под прессом. Одно целое будет
Я именно так и сделал
Болгарка и дисковой пилой — прощай руки, здравствуй инвалидность. Очень не рекомендую.
Я helena инкрустацию у турков в сухую выиграл, расстались с доской не вые…
С болгаркой реально жесть.

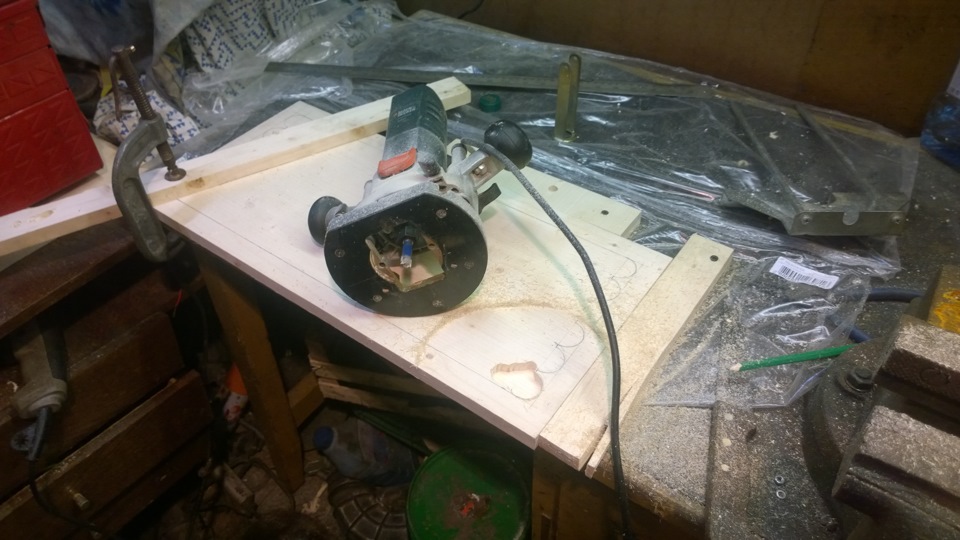

Мне когда надо было разрезать щит мебельный, а паркетки не было-я фрезером по упору резанул и все.Довольно быстро.Ровнее чем лобзиком и безопаснее, чем болгаркой.
Болгарка сгорела, и надеюсь не куплю новую.Уж очень своенравный инструмент))
Удачи в начинаниях и осторожности!
За удачу спасибо))
Да это понятно все…я не столяр и отрезал тем что под рукой было
Так и фрезер же был хах и ровненько и чистенько: D
Если ТБ при выше всего, то вот болгарина с таким кругом не используй!
Вопрос профессионалам:почему доску начало выгибать?и как с этим бороться?
Обычно дерево гнет и выгибает, когда используешь не до конца просушенную древесину. В процессе высыхания она и начинает закручиваться. Но мебельные щиты, как правило, продаются уже просушенными. Возможно тебе попался щит, склеенный из разных слоев сосны, пока он был толщиной 18 мм он форму держал, ты толщину уменьшил и вклеенная часть из сердцевины, более тугая, начала выгибаться и потянула остальные, более мягкие части щита. Может тебе просто сырой щит достался, потом подсох и его закрутило.
Вторую доску доже гнуть начало, еще не начатую
Доски из одного щита сделаны?
Если нет, то значит условия хранения дерева были неправильные, дерево увлажнилось и теперь подсохло и его закрутило.
Можно попробовать исправить, сильно увлажнив доски (замочить в кипятке минут на 20-30) и положить под пресс до полного высыхания. Но гарантии нет, т.к. сосна имеет разную по плотности структуру волокон.
Доски из одного щита.а то что в гараже перепад температур может быть из за этого?
Перепад вряд ли, а вот влажность — да. Влаги впитал и повело.
Если под грузом просушить не выровняется?
Я пробовал, оно просто трескается( ( (
Если под грузом просушить не выровняется?
Если без замачивания в кипятке, то не поможет. А если замочить и мокрую под пресс положить, то, во-первых, пресс должен быть подходящий, а во-вторых, смотря как волокна идет и куда доску повело. Но, если честно, игра не стоит свеч — мороки много, а результат может не оправдать ожидания, легче переделать с использованием сухого дерева и без фрезеровки щита, все делается проще и качественнее.
Обычно дерево гнет и выгибает, когда используешь не до конца просушенную древесину. В процессе высыхания она и начинает закручиваться. Но мебельные щиты, как правило, продаются уже просушенными. Возможно тебе попался щит, склеенный из разных слоев сосны, пока он был толщиной 18 мм он форму держал, ты толщину уменьшил и вклеенная часть из сердцевины, более тугая, начала выгибаться и потянула остальные, более мягкие части щита. Может тебе просто сырой щит достался, потом подсох и его закрутило.
Это можно исправить?
Практически нет. Т.е. можно, но со временем ее опять выгнет. Переклейка поперек, по диагонали или фанера. Если по уму, то щит надо самому клеить соблюдая влажность, тип клея, направление роста дерева, как правило из одного бревна и тд. не все так просто, как кажется на первый взгляд. В музеях обрати внимание как сделаны старинные сундуки, столы, стулья по 100 лет стоят и ничего. Не хочу пугать, но это целая наука передающаяся из поколения в поколение краснодеревщиками.
Чувак, ты крут! Респект тебе, что сам сделал толковую вещь! Но насчет болгарки — правильно говорят. Убери ее, и доставай только когда сверхнеобходимо и тщательно по инструкции.
Спасибо))
Ну еще не совсем сделал)
Еще на вторую часть смогу набрать фоток
На самом деле у каждого есть история где ктото отрезал себе палец, лишался глаза и т.п…посмотрим правде в глаза, ничего же не произошло пальцы с глазами на месте, у нее и в мыслях не было закусываться, дерево как мыло резалось.я по крайней мере не совсем идиот и понимал что ее может закусить притянул доску струбцинами к столу и богарку двумя руками держал…и по поводу из фанеры и тп, скажу что не хочу как у всех, хочется что из куска дерева, а когда чего то хочется и время на это потратишь и силы.не знаю как у кого, у меня так.и еще если понравится деревом заниматься куплю нормальный предназначенный для этого инструмент)))
столько времени потрачено, а по контуру вырезать и дно из фанеры …да из чего угодно можно сделать, а так молодец))) и болгарку так не пользуй, а то она обидеться и укусит)))))
есть тост.
мой знакомый подрабатывал в москве с отцом, и надо ему было отпилить одну доску, и решил он ее отпилить именно такой фигней, ее зажало и вырвало из рук отрезав два пальца по самое не балуйся, указательный и средний на правой руке, болгарка упала и стала там внизу колотиться, его отец который это все видел, в шоке,
крик кровь болгарка долбится, хватает ее и она отрезает ему 4 пальца, вот так их скорая в склиф и привезла с двумя пакетиками, где их успешно зашили сказав что пришить не получится, так и вернулись домой у каждого недобор, теперь то конечно ржем когда выпиваем, но это все не смешно, и история реальная.
так выпием за то чтобы автор данного поста умирая в глубокой старости смог пересчитывать своих внуков по всем 10 пальцам рук.
Опередил, только хотел написать ужастик))))
