Друзья, всем привет!

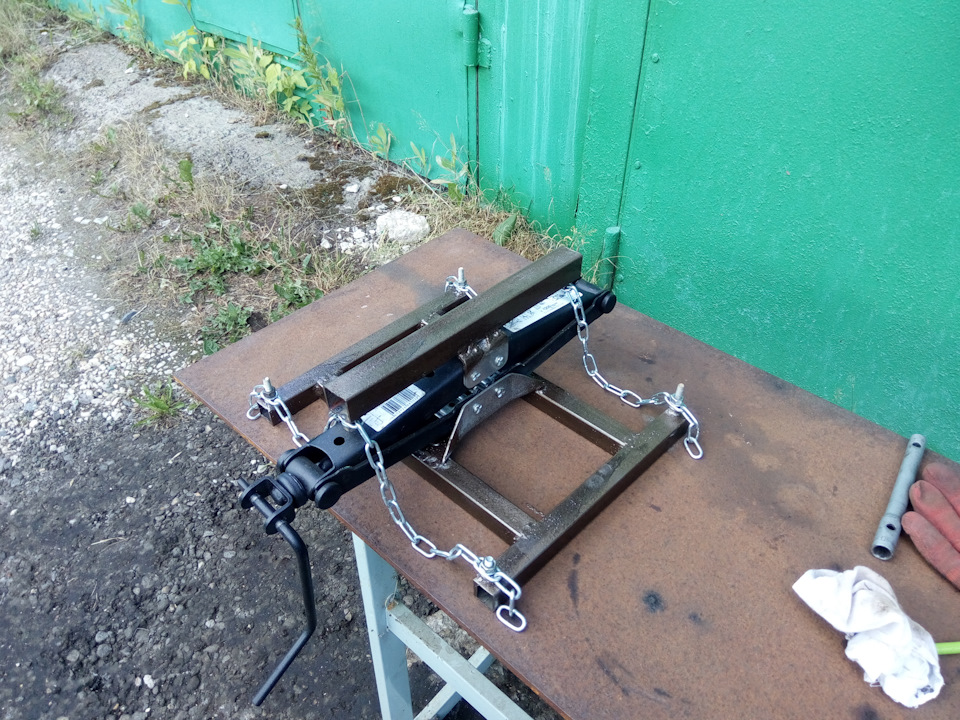

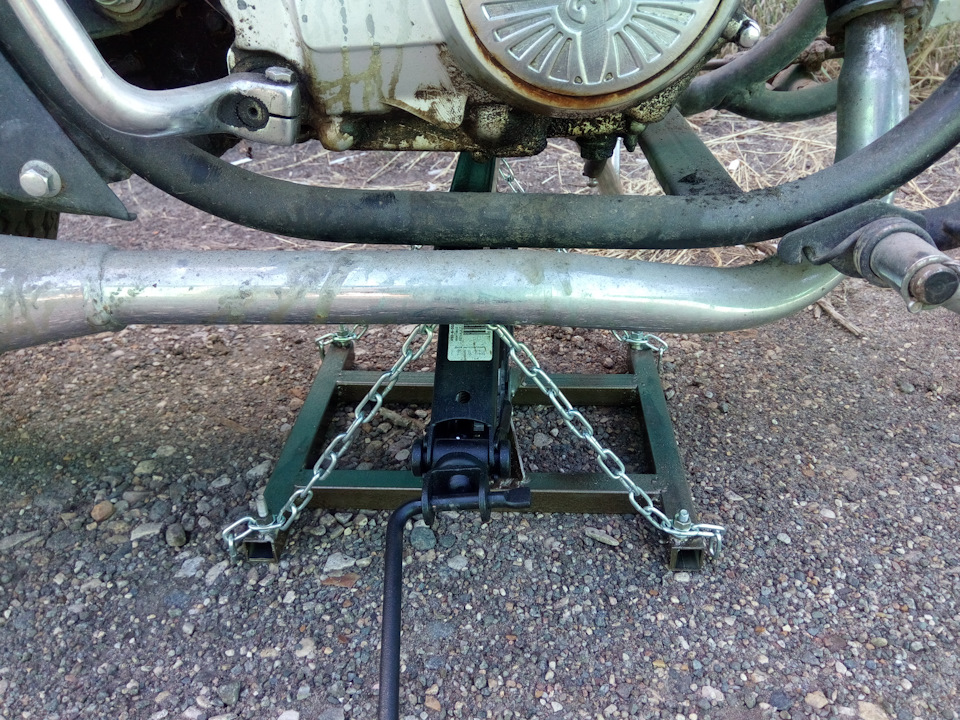

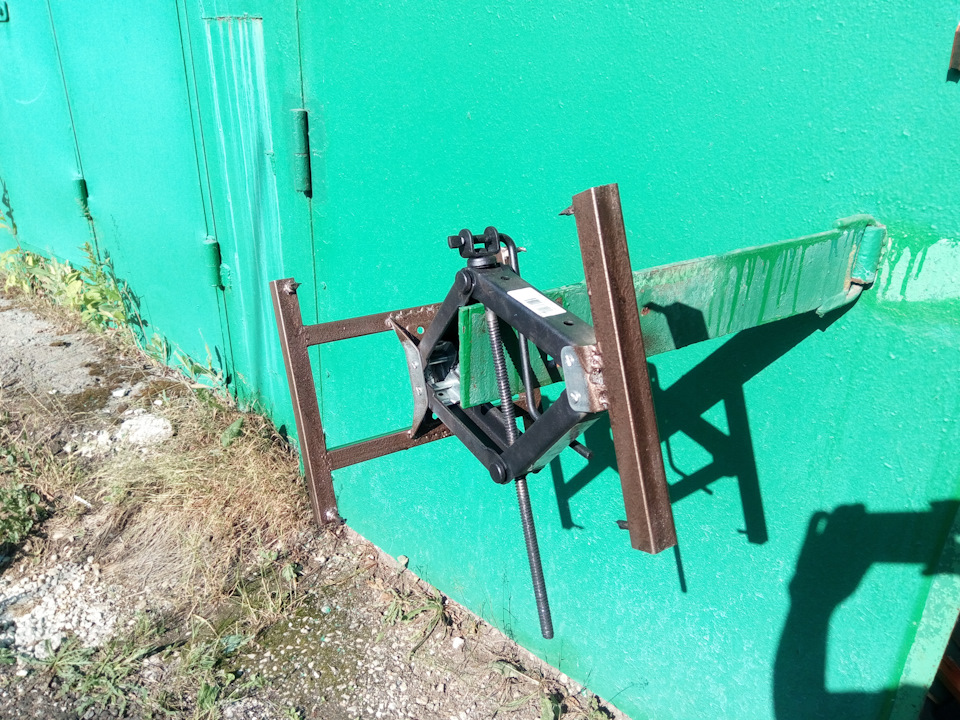

Решил сделать себе мото домкрат, для обслуживания своей мототехники, а что из этого получилось, смотрите далее!
Для этого мне понабилось:

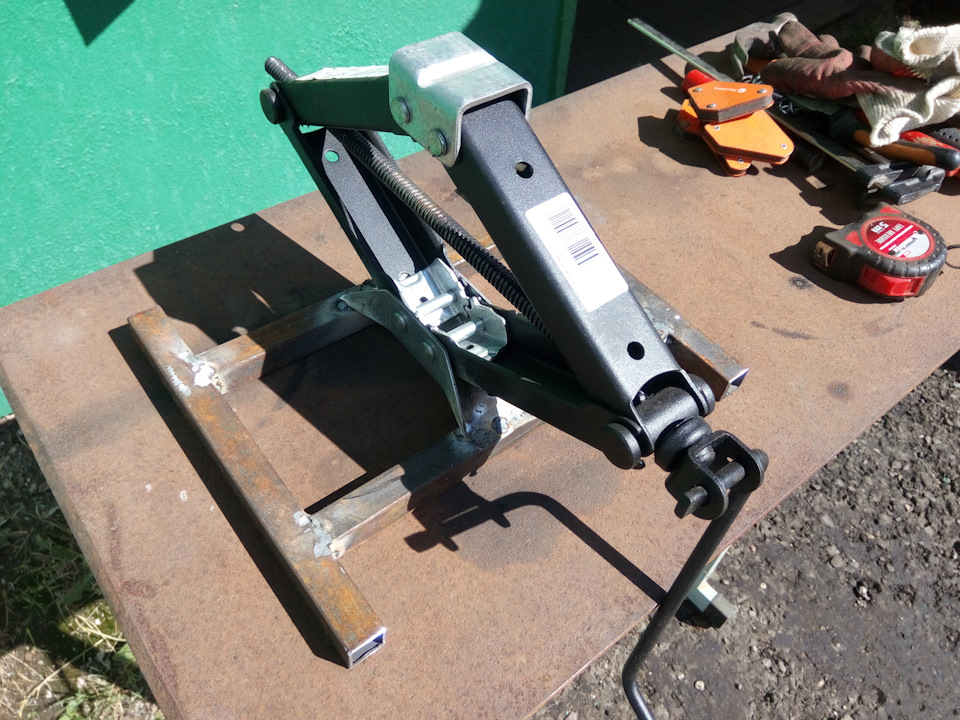

1.-домкрат(ромбовый)

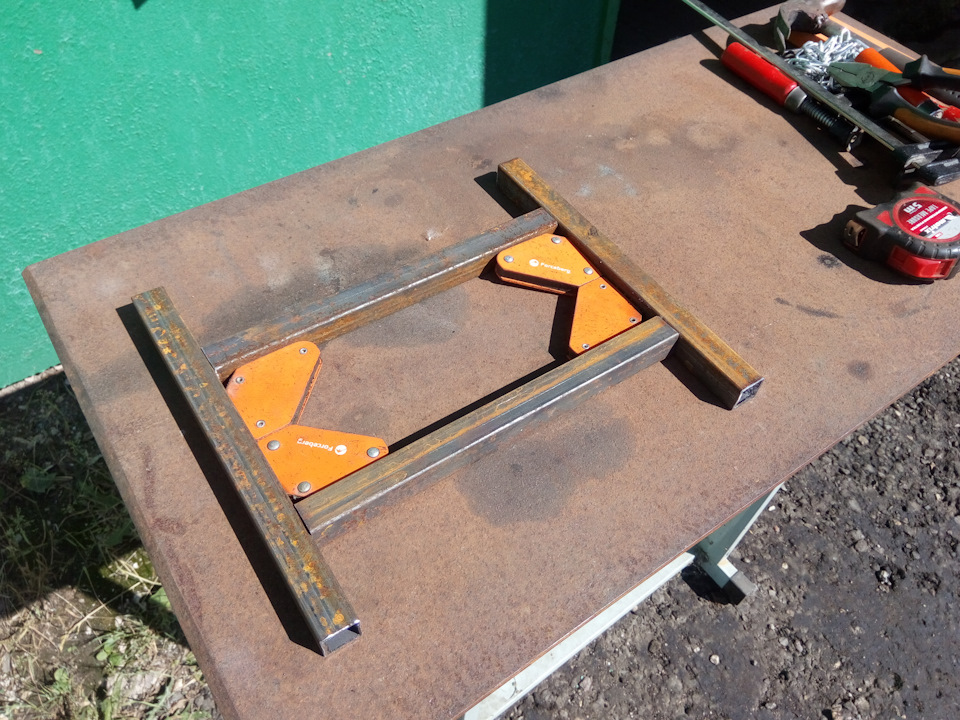

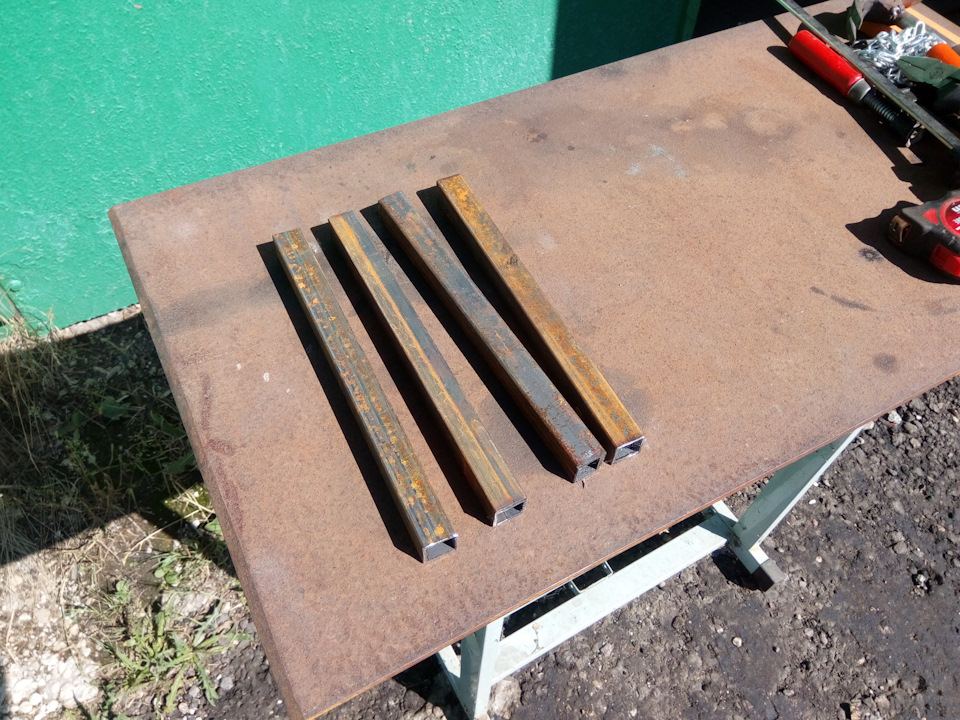

2.-1 метр профильной трубы 20х20, нарезаной на четыре заготовки по 250 мм.
3.-отрезок проф.трубы 25х25,300 мм.(примерно)

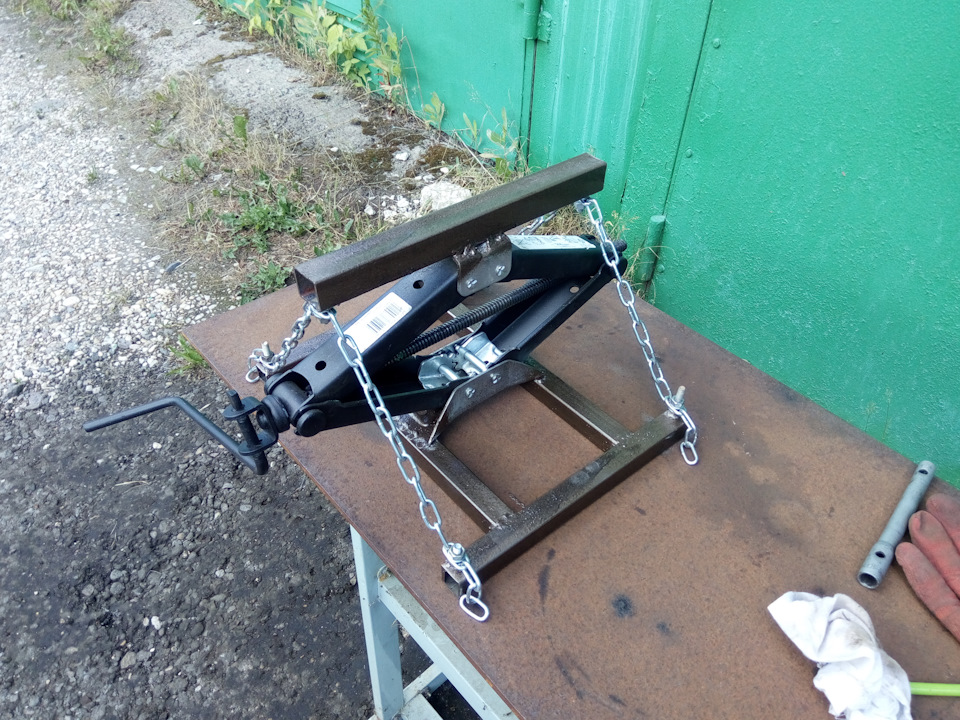

4.-цепочка 1 метр(режем пополам)
5.-болты, гайки, шайбы, краска
Метки: домкрат, для, мотоцикла, своими руками
Комментарии 41
Судя по всему — домкрат новый, а стало быть заваливаться не будет и цепи здесь ненужный фетиш.А площадку для удобства переделай.Можно примерно вот так.
Бред. Нужно постоянно центр тяжести ловить? Да и нафиг домкрат в подъёмнике мотоцикла?! Одной рукой мот держать а второй крулку крутить?
Ну накой заморачивался над такой фигнёй? Удобств практически нету. Ну разве что чуток выше основной подножки стало. Туфта. Если уж обожаешь своего мото друга, сделал бы подъемник — эстакаду для мото техники. Вот где удобство.
Хрень. Зачем время потратил на просмотр.
Как сделать домкрат из домкрата…
Млее… рукалицо.
Я смотрю, москвичи прям жгут по количеству говноподелок. Зато понту им не занимать—истинные шмогеры.
Тот случай, когда нечем себя занять!
Худшего бреда не встречал, мне интересно как делать то на нем? Как на нем снять оба колеса и не уронить мотоцикл?
У меня много лет уже вот такой, всё отлично. Отечественного производства
не пойму для чего цепочка?
Во-первых цепи — это по-байкерски!
А во-вторых это ж явно в качестве оттяжек, чтобы он не сложился на бок.
оттяжек? то есть цепи перецеплять от уровня поднятия?
оттяжек? то есть цепи перецеплять от уровня поднятия?
так он один и тот же всегда. Выкрутил на максимум, цепи натянулись.
если чо, я не защищаю конструкцию )
мне например не всегда требуется макс уровень ))
а фиксация есть? вперёд назад не улетит?
не улетит, просто будет качаться
а че тогда с ним делать?)) качать, убаюкивать?)
две масло менять и без подъема можно :))
я так и делаю в общем-то )))
Колёса снять, цепь смазать, если подката нет
Почему цепь смазывать не опастно, а колёса менять опастно? Когда мне надоело катать мот по гаражу для смазки цепи, я подкат сварил. Время затратил 3 часа, сейчас доволен. Здесь тоже конструкция не сложная. Нужно страховочку какую то, чтоб набок не упал
Да вроде колёса тоже без особых усилий снимаются. Приспособу с которой мот может завалиться на бок от дунавения ветра вообще не стоит использовать.
Подкат не всегда удобен, лучше гидроподьёмник конечно, но за неимением кухарки используют дворника. Мне пока хватает подката
Пока с помощью поручных средств обслуживал. Думаю, что заморочусь ещё на 3 часа. Когда нужно будет делать передок
а я за универсальность ))
Универсальность в виде чего?
Может я к действующему подкату что нибудь прихерачу
ну вон человек предложил советский подъёмник
меня в принципе и такой домкрат ромб устраивает, но на четырёх лапах и с площадкой
Универсальность в виде чего?
Может я к действующему подкату что нибудь прихерачу
первым я делал такой, удобно, но много минусов
Как сделать подкат для мотоцикла своими руками
Мотоцикл — это целая философия и стиль жизни для большого количества людей. Он представляет своим владельцам свободу, романтику дороги, увлекательные и незабываемые путешествия. Но чтобы байк прослужил долгие годы, за ним необходим соответствующий уход и обслуживание. Для начала стоит разобраться, каких видов они бывают и как изготовить подкат для мотоцикла своими руками.
Виды подставок для мотоцикла
На сегодняшний день подкаты зарекомендовали себя как очень удобные устройства для ремонта и сервиса байка. Каждый владелец мотоцикла, который сталкивался с ремонтом своей техники, задумывался о приобретении такого устройства. Подкат позволяет владельцу железного коня установить его очень устойчиво для проведения ремонта. Очень удобен подкат при замене колеса — он позволяет вывесить мотоцикл и тем самым легко снять колесо.
Можно сказать, что самодельный подкат — это подставка под мотоцикл своими руками, только без стола. При наличии колес подъемник легко перемещается в заданное место для проведения ремонта. Малые габариты устройства позволяют использовать его в местах с ограниченным пространством.
Подъемник переднего типа имеет в комплекте адаптер, который позволяет свесить колесо для проведения ремонта. Адаптер подбирается под конкретную модель байка. Такой подкат подходит для ремонта передней вилки. Сделанный своими руками подкат для автомобиля идеально подойдет для хранения машин в зимний период. Он обладает простой конструкцией и не требует особых знаний для работы с ним.
Немного более конструктивно сложен подкат заднего типа. Он представляет устройство L-образной конструкции с ручкой. Оснащается фиксаторами, задача которых, надежно удерживать колесо. Ширина фиксаторов подбирается под конкретное колесо. Такие подкаты в основном используют ремонтные сервисы, так как они позволяют поднимать вес до 300 кг. С помощью такого подката можно вывесить мотоцикл таким образом, чтобы подвеска была максимально разгружена. Благодаря такой возможности довольно просто заменить цепь.
Выбор заводского подъемника
Первое, на что стоит обратить внимание при выборе подставки в магазине — это производитель устройства. Производитель должен сертифицировать свой товар, предоставить все гарантии качества на устройство. Заводские подъемники проходят ряд тестов на безопасность и эксплуатацию. Фирменная продукция должна соответствовать ГОСТам. Хорошие дорогие подъемники изготавливаются из качественных материалов с применением современных технологий. Поэтому очень важно правильно выбрать модель.
Индустрия производства мотоциклетных подъемников развивается вместе с техническим прогрессом. Появляются новые технологии производства, разрабатываются новые материалы для изготовления. Конкуренция среди производителей приводит к появлению более функциональных и более удобных в работе устройств.
Фирменные подкатки все чаще используются профессиональными гонщиками во всем мире. Наличие большого числа дополнительных аксессуаров позволяет значительно расширить возможности данных устройств и упростить работу с ними. Современный подъемник может эксплуатироваться одним человеком и позволяет поднять тяжелую заднюю часть, надежно ее зафиксировав.
Разновидности устройств
Самым популярным видом считается платформенный подъемник. Он довольно мобильный и универсальный — позволяет обслуживать разные виды мотоциклов. Гидравлические применяются преимущественно для обслуживания тяжелых туристических мотоциклов и массивных чопперов. Такой подъемник устанавливается под раму мотоцикла и при помощи гидравлики поднимает его. Таким образом мотоцикл получается в подвешенном состоянии, что позволяет провести комплексное обслуживание и ремонт техники. Подкаты такого типа имеют множество регулировок и настроек, что позволяет их использовать для ремонта мотоциклов любого типа.
Заводской или самодельный
В ремонте и обслуживании байка желательно использовать оба вида подкатов — переднего и заднего типов. Заводские решения будут отвечать всем требованиям безопасности, будут более функциональны и будут иметь дополнительные аксессуары, но стоить это все будет довольно дорого. С другой стороны, самодельные варианты выдут в несколько раз дешевле, но и безопасность и функционал таких изделий будет гораздо ниже.
Преимущества заводских устройств:
Изготовление своими руками
Фирменный заводской подкат — это хороший и удобный инструмент для ремонта мотоцикла. Но цены на такие устройства достаточно высоки. Также достаточно тяжело будет подобрать подставку для конкретной модели мотоцикла. Многие фирмы предлагают универсальные стоики. Но, как показывает практика, не всегда универсальный подкат имеет функции для конкретного мотоцикла.
В этом случае можно сделать мотоподкат своими руками по найденным в интернете чертежам. Самодельный подъемник можно идеально подогнать под размер своего байка. Изготовить его довольно просто, но для этого требуется много времени и большая аккуратность, так как он должен обладать идеальной геометрией. В противном случае работать с ним будет довольно проблематично.
Существуют два способа для подъема мотоцикла за заднее колесо. В первом случае подъем осуществляется при помощи втулки, установленной в ось колеса. В таком положении удобно проводить работы с цепью.
При втором варианте на втулках делается резьба и они крепятся к маятнику. В таком положение удобно менять колеса. При изготовлении центрального каркаса подката понадобится помощь сварщика. Все углы должны быть идеально вымерены и надежно сварены. Ведь от точности замеров и качества сварки зависит безопасность и удобство при работе.
В заключение хочется сказать, что если есть возможность, то лучше приобрести хороший фирменный вариант. Если же вы ограничены в деньгах, то довольно просто изготовить подъемник для мотоцикла своими руками. Чертежи можно с легкостью найти в интернете. Качественный подкат будет незаменимым помощником в ремонте и обслуживании любимого байка.
Качественный домкрат для мотоцикла своими руками
Особенности конструкции и принцип работы
Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.
Гаражный кран применяют для:
Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.
Стационарные
Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.
Важно заранее рассчитать место установки, так как демонтировать конструкцию без потерь не удастся.
Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.
Переносные
Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:
Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается.
Подкатной пневматический домкрат
Это, пожалуй, самая надежная и практичная система, которая устроит владельца любой техники. Подкатной домкрат для авто с подушкой от грузовика имеет подъемную высоту не более 35-40 см, это с учетом подкатного устройства, которое снабжено для удобства колесами и стопором. Таким образом, установив домкрат под автомобиль и подключив его к компрессору высокого давления, можно за 4-6 секунд поднять автомобиль на полметра, установить для надежности подставку и проводить любые работы, независимо от того есть в гараже смотровая яма, или нет.
Фото подкатных пневматических домкратов от компрессора, которые мы представили на страничке, обязательно натолкнут на нужную мысль и в результате у вас в гараже появится еще один надежный пневматический помощник.
Основные разновидности оборудования
Среднестатистический гараж имеет урезанную квадратуру и нуждается в тщательном подборе оборудования. Перед обустройством рекомендуется тщательно изучить необходимость отдельных механизмов, их разновидности, плюсы и минусы. Гидравлический кран определяется по двум критериям.
По виду приводов
Выделяются также два подвида гидравлического привода:
Существенный недостаток первого – масляные цилиндры. Они нуждаются в частой регулярной замене, поэтому такая конструкция считается крайне невыгодной для постоянного пользования. Комбинированная система прослужит дольше. Однако часть работы с лебедками придется взять на себя механику.
По конструкции опоры
Гидравлические краны подразделяются на передвижные и стационарные, могут быть складными и сборными литыми (гусь). Для обычных гаражей рациональнее подобрать передвижную конструкцию со складными деталями.
Изготовление подставки
Сначала необходимо подготовить основание будущей конструкции. Для этого нужно установить уголки, так чтобы они образовали прямоугольник, и сварить их. После этого:
Технология сборки крана своими руками
При наличии определенных навыков собрать механизм собственноручно не составит труда. Для этого важно составить предварительный чертеж конструкции, грамотно выбрать материалы и четко следовать инструкции сборки.
Схемы и чертежи
Ниже представлены примерные чертежи гидравлического крана. Точные расчеты требуется производить самостоятельно, исходя из параметров конкретного гаража.
Выбор материала
Для самостоятельного построения гаражного подъемника рекомендуется сначала закупить весь требующийся материал:
Пошаговая инструкция построения
Процесс сборки и установки самодельного гаражного крана не выглядит сложным:
Самостоятельная установка крана имеет ряд важных преимуществ. Например, стоимость самодельного механизма почти в два раза ниже покупного.
Что для этого потребуется
В первую очередь необходимо подготовить приблизительный чертеж будущей конструкции. За его основу можно взять фото любой готовой подставки. В нашем случае это будет своего рода табурет с четырьмя подъемными ногами, которые будут подниматься на нужную высоту при помощи любого старенького домкрата.
Главное произвести нужные замеры. Сперва измерим высоту клиренса. У кроссовых моделей она составляет приблизительно 32 мм. Соответственно минимальная высота подставки, для того, чтобы хранить мотоцикл, составит порядка 26 мм. Для того, чтобы осуществлять ремонтные работы, агрегат должен приподниматься приблизительно на 40-45 см. Соответственно для этого потребуется приобрести 4 трубы 30 х 30 мм длиной около 20 см и столько же труб чуть меньшего диаметра (25 х 25 мм) длиной порядка 25 см. Одна труба должна входить в стакан (трубу большего диаметра) не слишком туго, но при этом лучше не допускать, чтобы элементы сильно болтались. Оптимальным отступом между трубами считается 1 мм, поэтому если вы приобретаете детали другого размера, стоит это учитывать.
Чтобы конструкция представляла собой полноценный подъемник, при изготовлении подставки под мотоцикл своими руками дополнительно нужно подготовить:
Полезно! Разумеется, дорогостоящее оборудование сложно достать, поэтому при желании, можно скрепить всю конструкцию обычными болтами.
После этого можно приступать к работе.
Положительные и отрицательные стороны гидравлических домкратов
Эти приспособления, имея огромную мощность, очень легко обслуживать. Благодаря прекрасной закалке рабочих деталей, гидравлический домкрат обладает многими положительными качествами, такими как:
Однако, кроме таких положительных качеств, гидравлические домкраты отличаются и несколькими недостатками.
Еще одним недостатком является его хранение и транспортировка. Он должен всегда находиться вертикально, иначе рабочее масло может вылиться из резервуара. Более простыми являются механические домкраты. Их устройство достаточно просто.
Подъем груза осуществляется человеческой силой. Необходимо просто крутить винт домкрата. Эти устройства называют ручными из-за простоты конструкции и доступности. Их стоимость доступна каждому мотоциклисту и автомобилисту. Однако сделать его самостоятельно практически невозможно. Поэтому лучше всего приобрести его в специализированном магазине. Он будет безопасен и прослужит очень долго.
Альтернативные варианты
Если под рукой есть ненужный домкрат, то можно не мучиться с изготовлением «табуретки». Для этого привариваем к домкрату два швеллера с обеих сторон подъемника и к ним еще два. После этого остается зафиксировать направляющие и наслаждаться готовой конструкцией.
Если транспортное средство нужно только транспортировать или хранить в гараже, то можно изготовить подкаты. Эти конструкции представляют собой подножки на колесиках. Они устанавливаются либо на задние, либо на передние колеса. Чтобы изготовить такую подставку, тоже потребуется сварочный аппарат. Также нужно будет произвести замеры, как показано на рисунке.
Длина изделия должна соответствовать габаритам двухколесного «коня», поэтому все зависит от его конкретного типа и модели.
Таким образом, можно сэкономить довольно большую сумму финансовых средств и без проблем осуществлять ремонт мотоцикла.
