Как сделать дрель на аккумуляторе
Маленькая простая дрель на аккумуляторе
Материалы и инструменты, которые использовал автор:
Процесс изготовления самоделки:
Шаг первый. Заглушки и крепление мотора
Первым делом изготовим заглушки для трубы, но проще всего купить уже готовые в магазине сантехники. Автор вытачивает круги из листового пластика, чтобы они были ровными, их можно обточить дрелью на напильнике.
В одной из заглушек сверлим отверстия и прикручиваем винтами мотор. В другой заглушке располагается гнездо для подключения зарядного устройства. Под включатель автор прорезал отверстие прямо в корпусе, в трубе.
Далее на батарею нужно установить BMS-контроллер, к выводам контроллера подключаем провода от батарей, как автор. Если батарея разрядится до критического уровня, электроника отключит батарею и не даст аккумулятору разрушиться. Также BMS-контроллер следит и за верхним порогом напряжения, не давая аккумулятору перезарядиться и взорваться. Как итог, при заряженной батареи, ее напряжение составляет 12.5В.
Еще такой дрелью можно работать как бормашиной, ставим маленькие отрезные диски и режем различный листовой материал. Когда дрель перестанет включаться, время подключить зарядное устройство.
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Компактная аккумуляторная дрель из подручных материалов
Привет, всем самоделкинам. В сегодняшней статье рассмотрим изготовление интересной, и самое главное полезной самоделки для любого домашнего мастера. В данной статье постараюсь подробно описать изготовление компактной дрели. Не всегда удобно орудовать полноразмерной дрелью, особенно тогда, когда есть необходимость в проделывании маленького отверстия в небольшом предмете. Так вот данная самоделка как раз предназначена для подобных работ. Не стоит расценивать данную самоделку как серьёзный инструмент, благодаря которому вы сможете сделать ремонт в доме, а вот для мастера рукодельника кто частенько возится с мелкими вещами самое то. Данная самоделка будет собрана из простых и распространённых компонентов, поэтому трудностей при сборке не должно возникнуть. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.
Ссылки на некоторые компоненты конструкции вы можете найти в конце статьи.

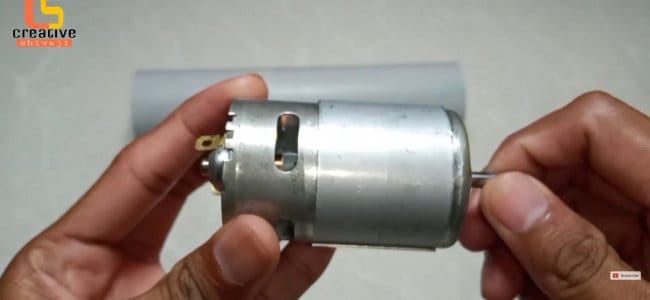

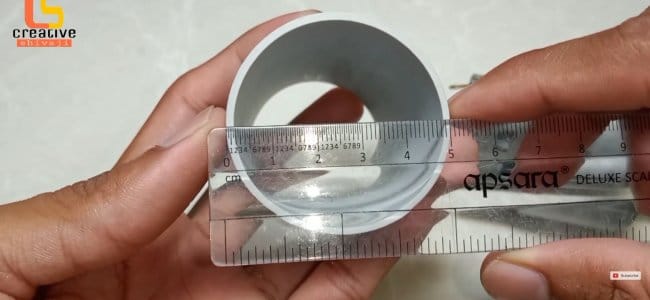

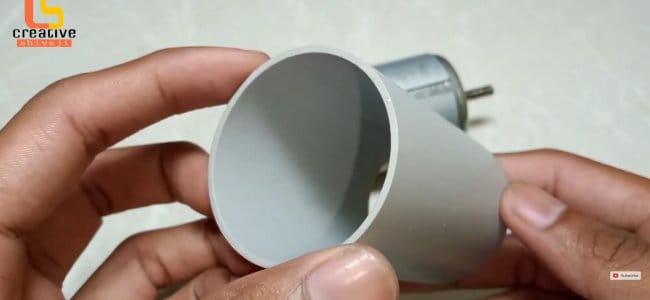

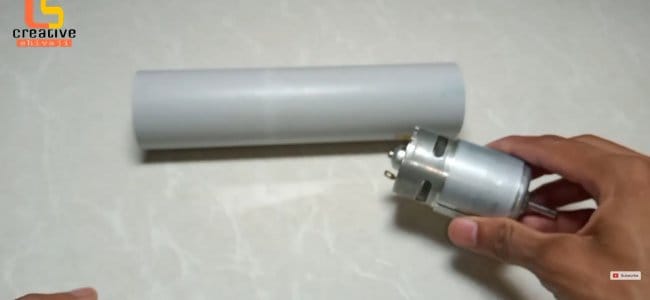

Сразу после для вашего электродвигателя необходимо изготовить корпус, внутри которого он будет установлен. Для такого корпуса отлично подойдет канализационная ПВХ труба 50 мм диаметра. Берём такую трубу и отпиливаем от неё отрезок длинной чуть более чем металлический корпус непосредственно самого электродвигателя.

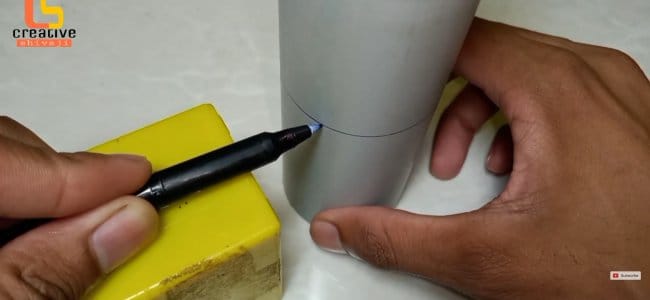

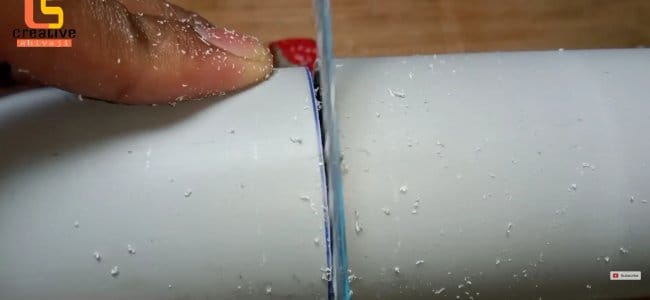

Отмечаем необходимую длину и отплываем отрезок ножовкой по металлу, пилим аккуратно под прямым углом. После того как отпили отрезок необходимой длины, места спила необходимо обработать наждачной бумагой, это необходимо для выравнивания поверхности и удаления образовавшихся зазубрин.

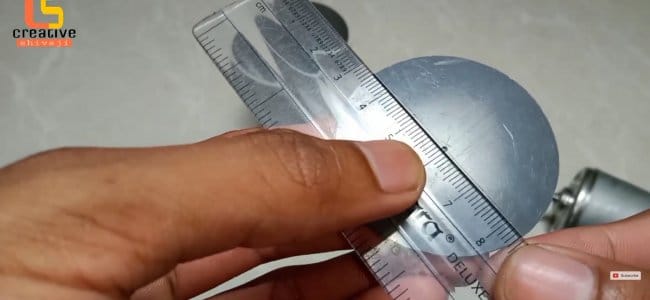

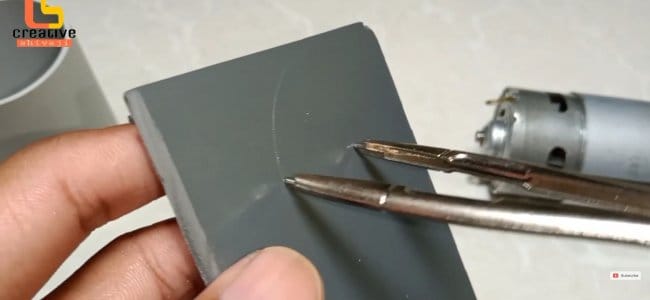

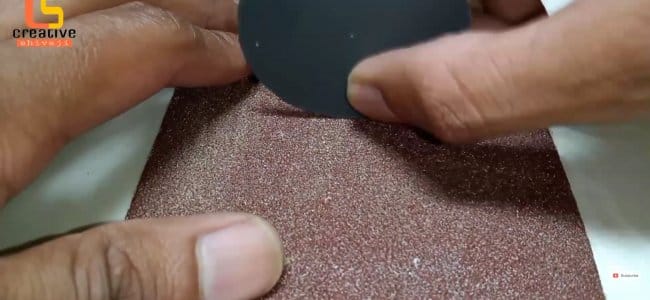

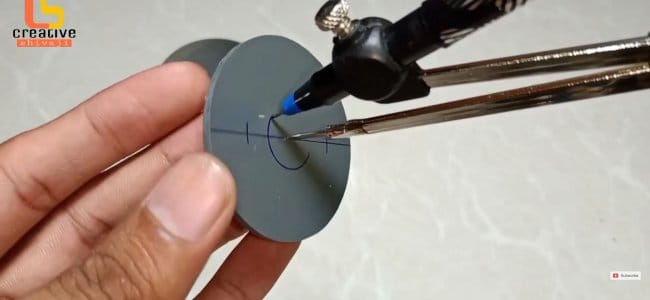

Как вы уже, наверное, догадались, для того, чтобы установить электродвигатель в трубу, необходимо изготовить специальную мотораму. Для изготовления моторамы понадобится какой-либо листовой пластик (например, ПВХ). От этого листа необходимо выпилить окружность равную диаметру трубы, в нашем случае это 50мм. Чертим такую окружность и аккуратно вырезаем её. Автор вырезал при помощи обыкновенной ножовки по металлу и так как это получилось достаточно неаккуратно, пришлось все исправлять при помощи наждачной бумаги.

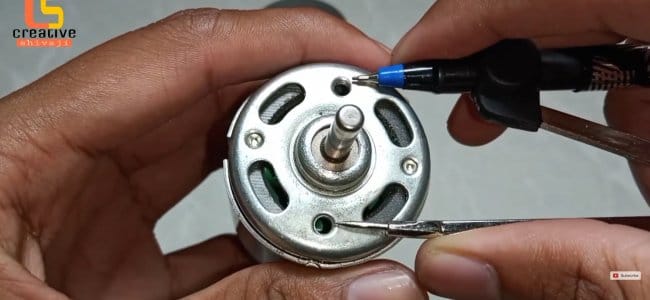

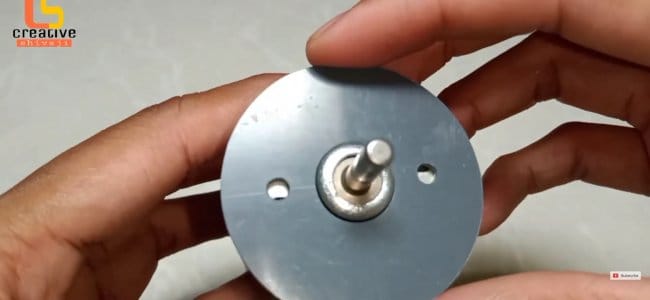

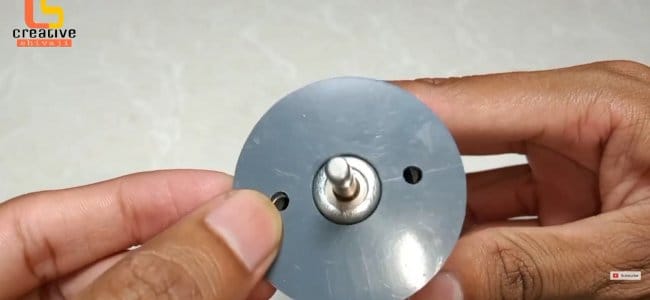

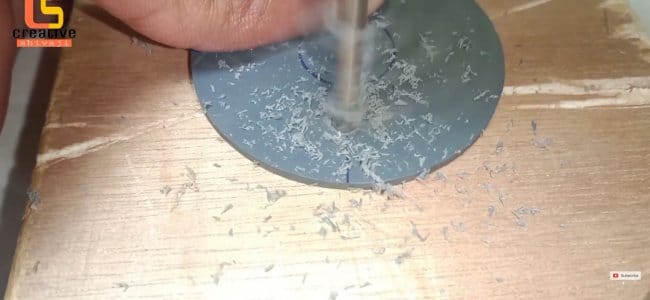

Таких дисков сразу необходимо выпилить 2 штуки. Один из дисков будет служить в качестве заглушки, а второй уже будет непосредственно самой моторамой. Пока откладываем одну из заглушек, для того чтобы одна из заглушек стала моторамой в ней необходимо проделать несколько отверстий. А именно отверстие под выпирающую часть на передней панели электродвигателя и пару крепёжных отверстий под крепление непосредственно самого электродвигателя.

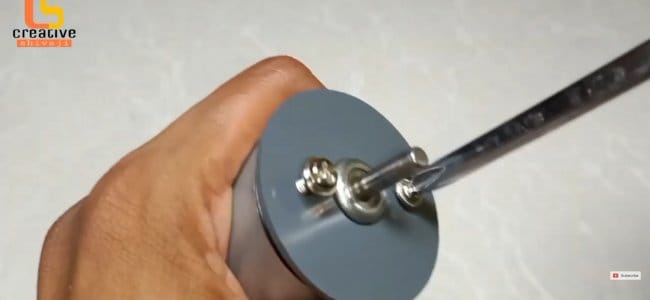

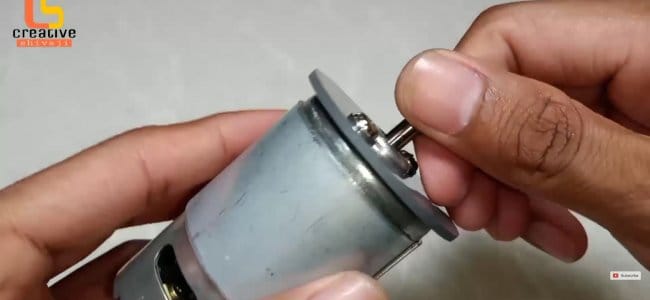

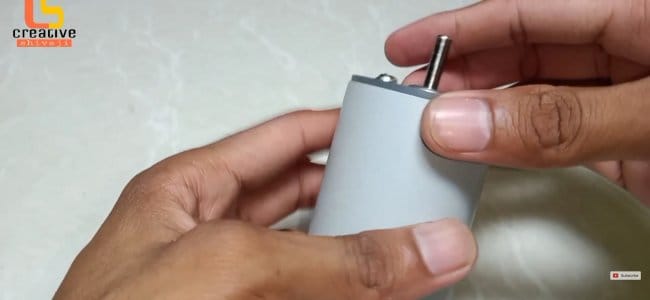

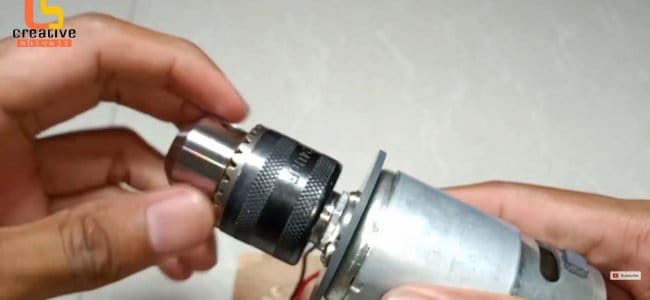

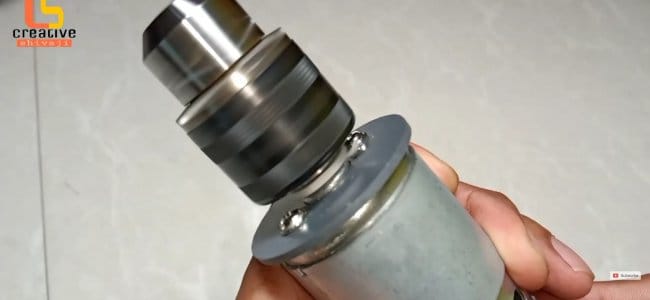

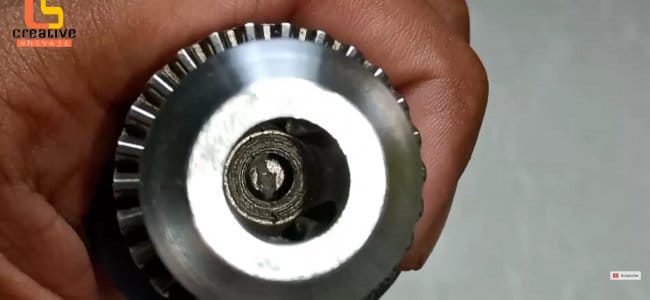

Прикручиваем мотораму к электродвигателю при помощи пары винтиков, также рекомендую крепить мотораму через металлические шайбы, они увеличат площадь соприкосновения и тем самым повысят надежность соединения. Затем электродвигатель с установленной на него моторамой устанавливаем в ранее специально для этого вырезанную канализационную ПВХ трубу, закрепляем их там при помощи суперклея.

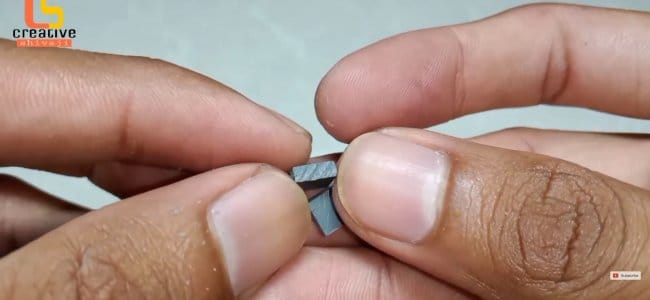

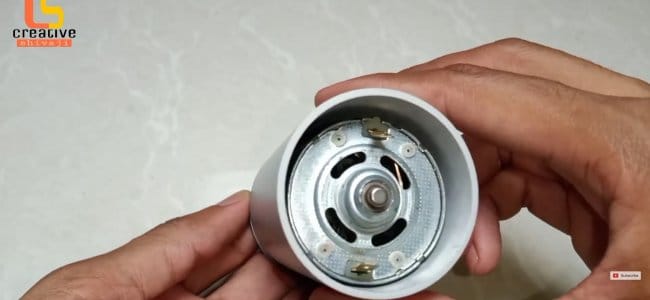

Как видно по изображению данным ниже, электродвигатель чуть меньше по диаметру чем ПВХ труба, то есть при работе данным инструментом возможен будет люфт, и нагрузка на крепление моторамы к трубе будет гораздо выше и велика вероятность отклеивания самой моторамы. Так вот чтобы этого избежать необходимо сделать следующее, а именно взять и вырезать небольшие проставки из листового пластика (4 шт.), запихать их в щель между двигателем и ПВХ трубой, затем залить места соединения суперклеем.

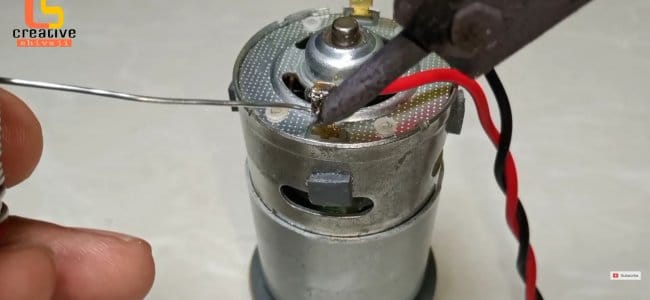

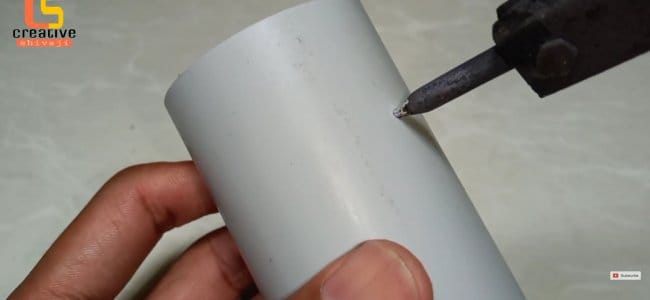

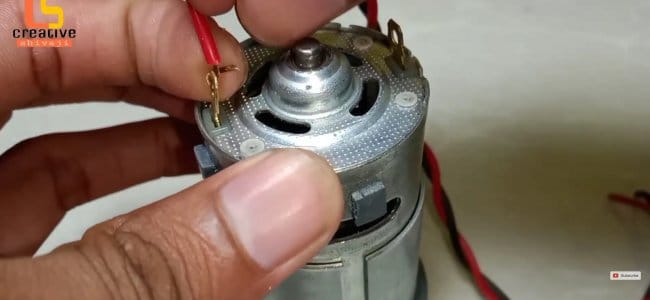

После чего необходимо припаять провода питания к контактам электродвигателя (провода припаиваем с запасом по длине, примерно сантиметров 20-30). Провода питания будут проходить через рукоятку, для того чтобы их там провести, необходимо по центру трубы проделать сквозное отверстие.

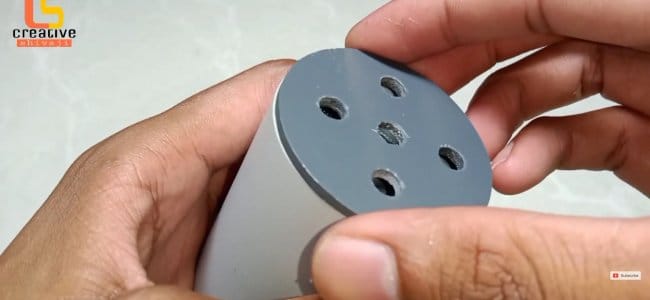

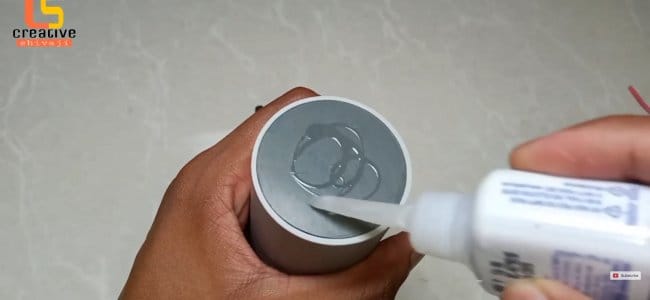

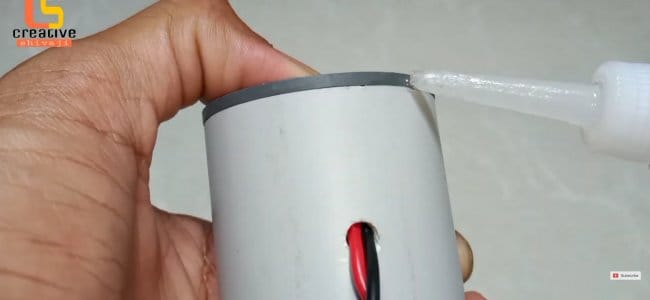

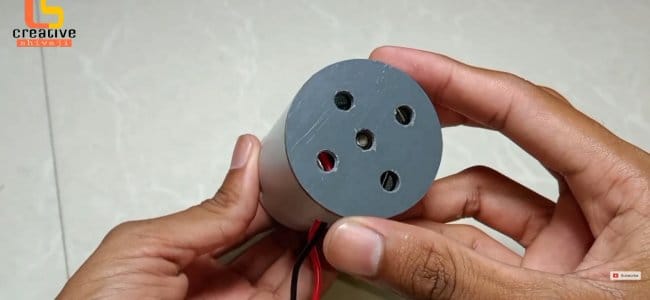

Возвращаемся к отложенной ранее второй заглушке. Просто приклеить ей на свое место будет весьма и весьма неправильно, так как в итоге мы получим полностью глухой корпус, в котором запросто можно будет перегрет электродвигатель. Поэтому перед установкой второй заглушки, автор самоделки проделал в ней несколько сквозных отверстий. И только потом приклеил на свое посадочное место.

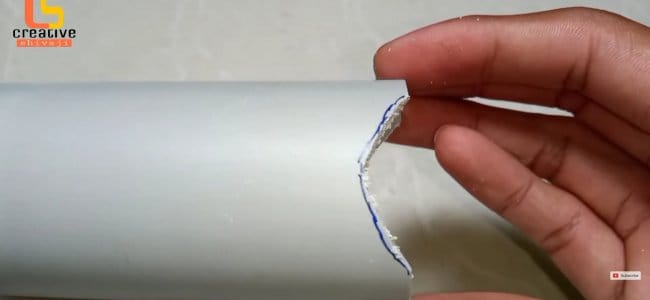

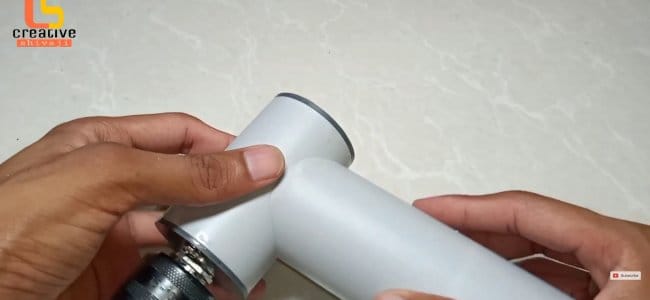

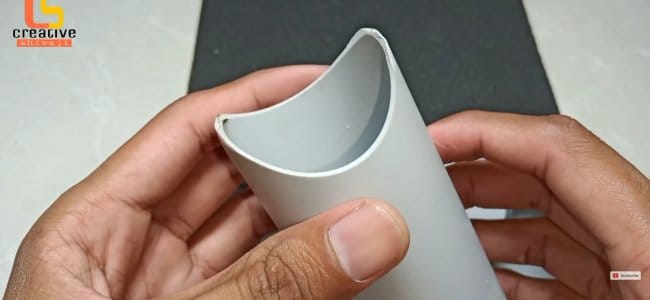

После чего необходимо изготовить рукоятку, за которую будем держаться. Саму по себе рукоятку, изготавливать будем из той же самой ПВХ трубы, что использовали в качестве корпуса для электродвигателя. Вы же в свою очередь можете использовать трубу любого другого диаметра, удобного вам в обхвате. Отпиливаем от трубы отрезок, такой длины которой бы вам удобно было бы держать. Так как крепить рукоятку будем перпендикулярно к корпусу, а корпус у нас круглый, один из концов будущей рукоятки необходимо закруглить.

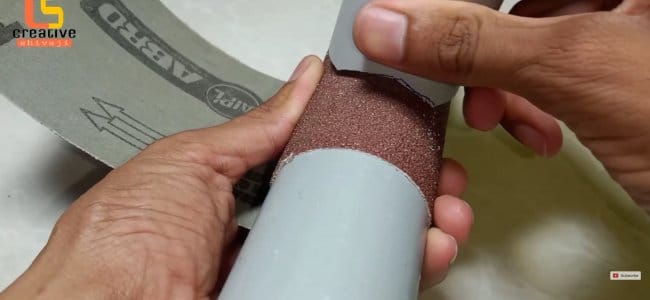

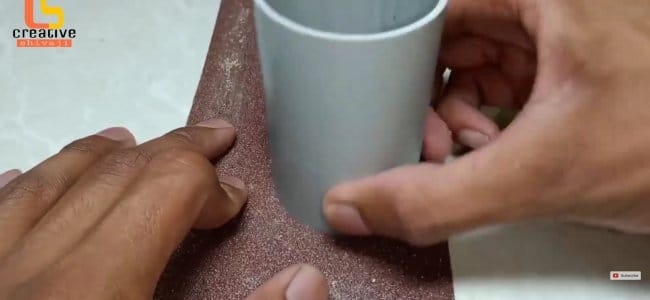

Отмечаем места для спиливания и спиливаем их при помощи ножовки по металлу. Затем для того чтобы трубы максимально плотно прилегали друг к другу необходимо приложить к одной из труб наждачную бумагу и точить её наш спил.

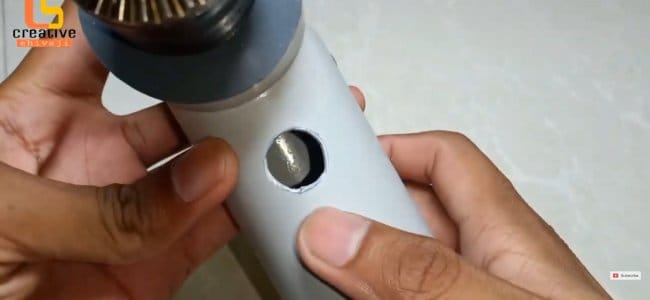

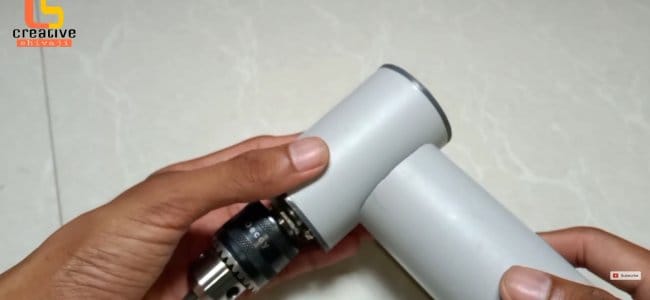

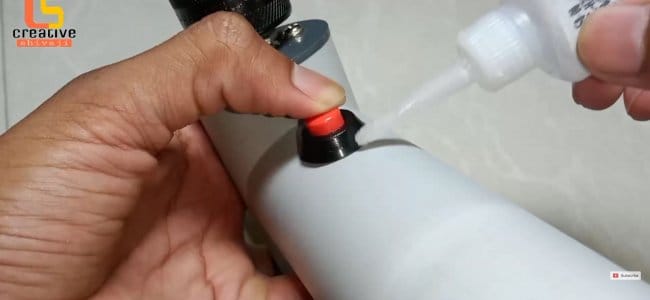

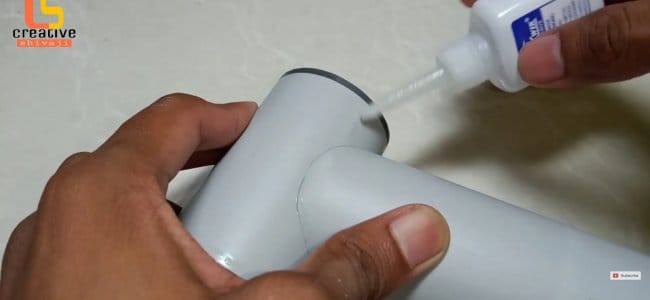

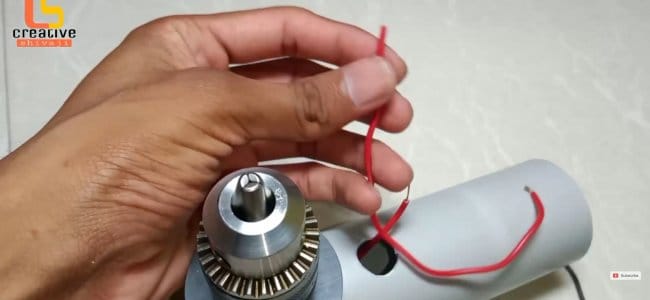

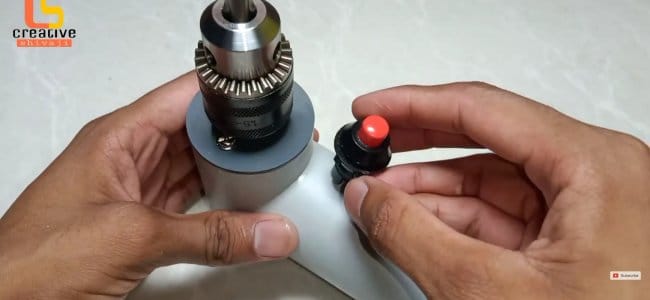

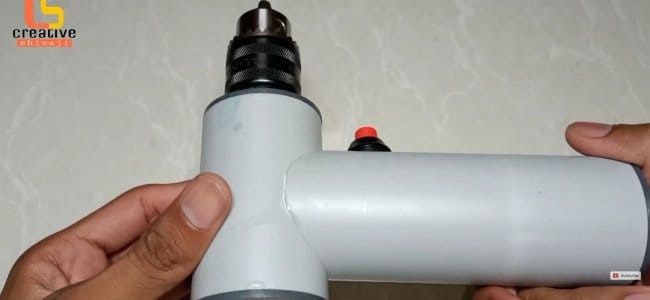

Получившуюся заготовку необходимо приклеить к корпусу двигателя с той стороны где у нас выходят провода питания, приклеиваем при помощи суперклея. Сразу после там необходимо установить выключатель, выключатель необходимо устанавливать так же в удобно для вас место. Просверливаем отверстие, просовываем через него один из провода питания, разрезаем его и припаиваем два конца к выключателю, и устанавливаем выключатель на свое посадочное место.

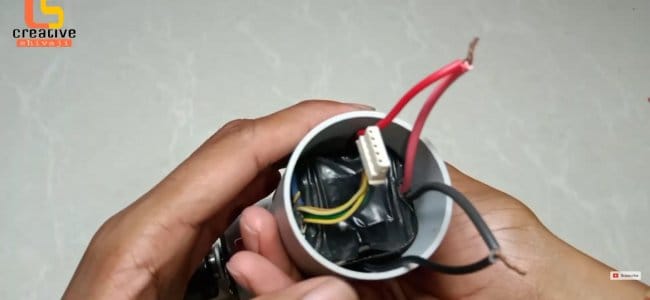

И в конце необходимо изготовить аккумуляторную батарею. Её необходимо изготовить из четырёх аккумуляторов формата 18650 соединенных последовательно. Припаивайте аккумуляторы как можно аккуратнее, так как перегрев их на самую малость они выйдут из строя. Также стоит отметить что для данной задачи лучше всего использовать высоко токовые аккумуляторные батареи. Соединяем их во едино и запихиваем в рукоятку, заранее соединив контакты аккумуляторной батареи с контактами питания электродвигателя через выключатель.

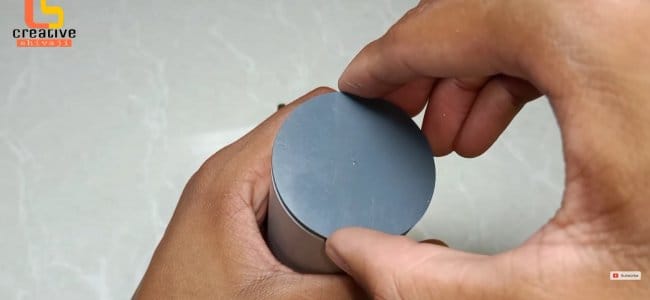

А также ещё для удобного вынимания аккумулятора следует изготовить крышку все из того же листового пластика. Для этого необходимо вырезать две круглые заготовки. Одна должна быть равна по диаметру внутреннему диаметру рукоятки, а вторая должны быть равна внешнему диаметру рукоятки. Склеиваем между собой эти заготовки, отцентровав маленькую заготовку на большой

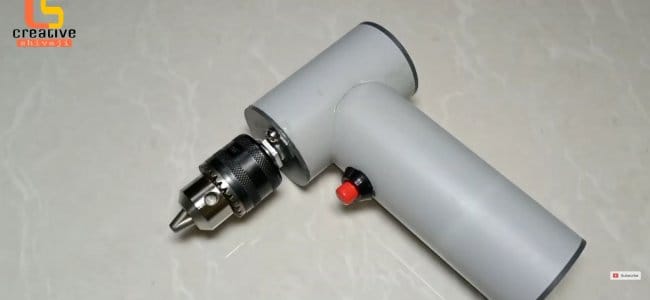

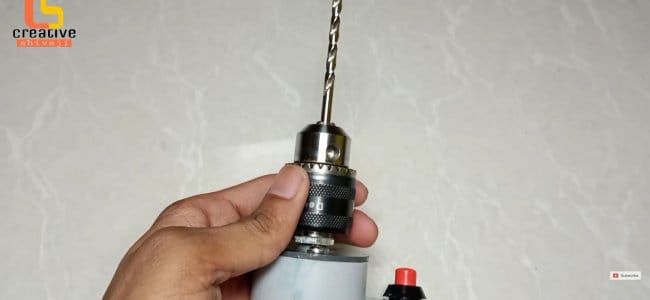

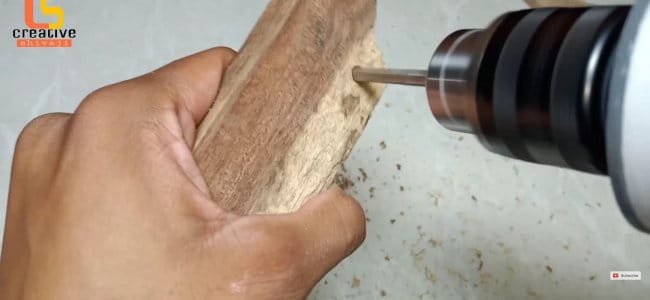

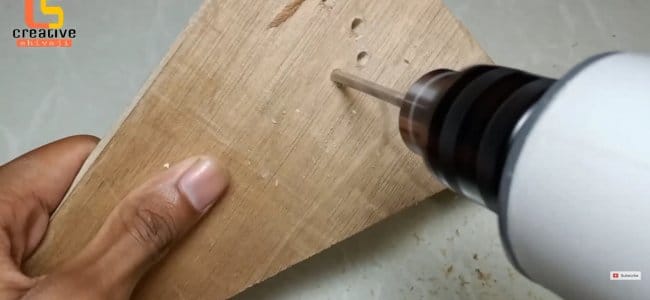

Все готово! Можно приступать к использованию данной самоделки, результаты тестов вы можете наблюдать ниже.
Вот видео автора самоделки:
Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
Доработка аккумуляторной самодельной мини дрели
В данной статье я покажу как использовать один аккумулятор 18650 в связке с повышающим преобразователем напряжения и модулем заряда аккумулятора, что упростит процесс заряда, уменьшит вес конструкции и компактно разместить все это внутри корпуса самодельной мини дрели.
Видеозапись доработки аккумулятора для ознакомления
Что понадобится:
1. Аккумулятор 18650 ( ссылка на аккумулятор )
2. Повышающий преобразователь напряжения ( ссылка на преобразователь )

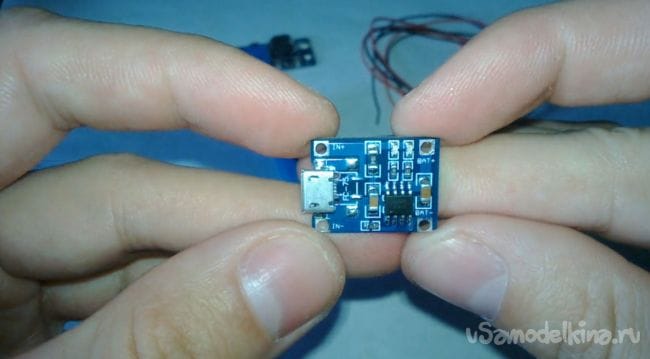

3. Модуль заряда аккумуляторов 18650( ссылка на модуль )
4. Выключатель ( ссылка на выключатель )
5. Вольтметр по желанию ( ссылка на вольтметр )
6. Медные проводки
7. 2 самореза для вольтметра
8. Изолента
9. Двухсторонний скотч
10. Термоусадка

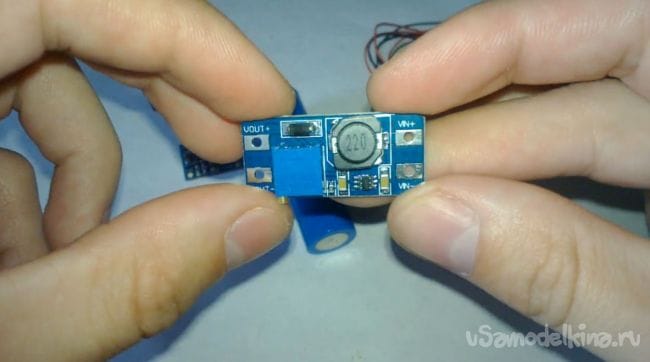

Будем использовать дешевый и простой модуль преобразования напряжения ( ссылка на преобразователь ) с ручной регулировкой 1.5-35В входящее напряжение и 3-40В выходное напряжение. Аккумулятор 18650 с 4.2В через преобразователь поднимает до 10-20В без нагрузки(с подключенной нагрузкой 6.5-16В, зависит от аккумулятора и нагрузки), что достаточно для питания данной мини дрели.
Шаг 1

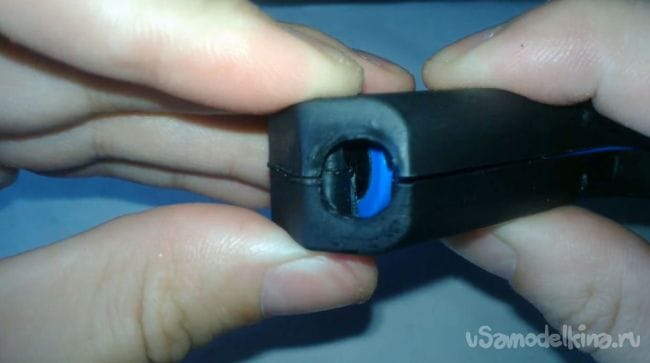

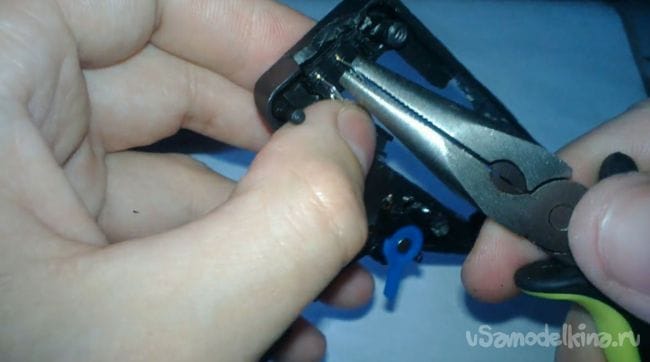

Раскручиваем мини дрель и вытаскиваем мотор и разъем для подключения блока питания.

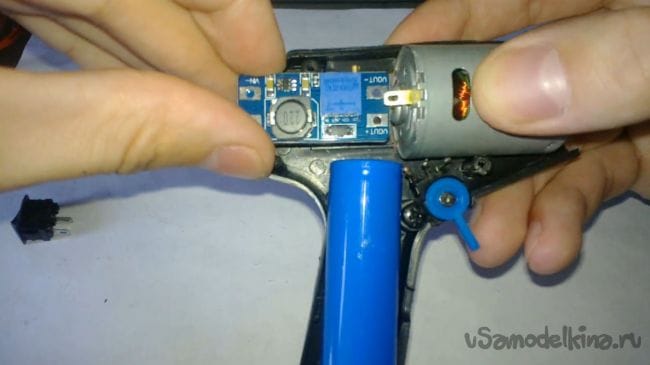

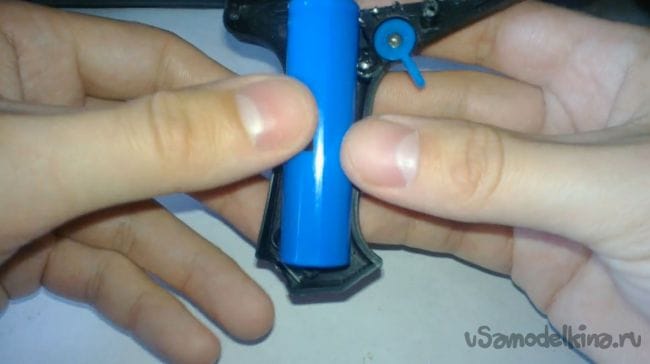

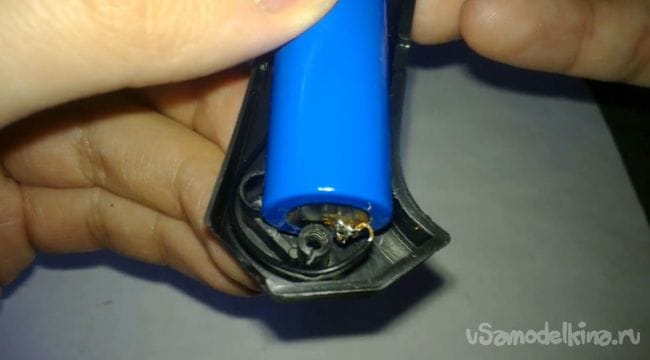

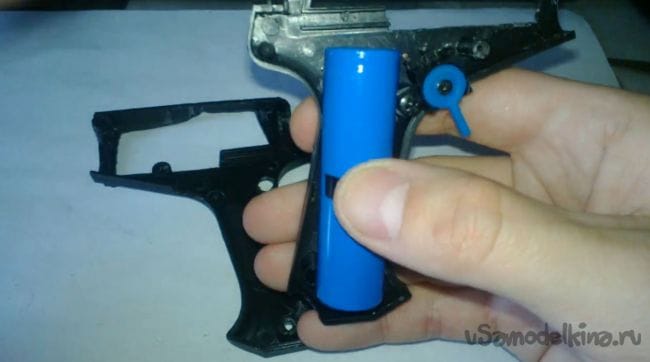

Примеряем будущее расположение аккумулятора в ручке мини дрели. Как раз подходит по размерам.
Шаг 2

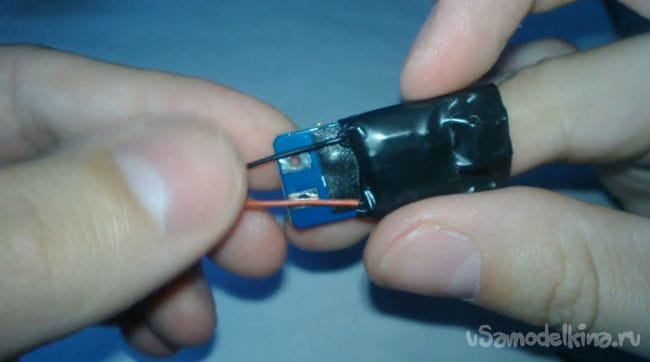

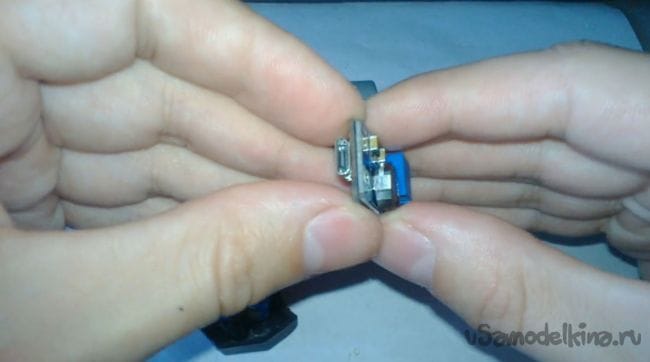

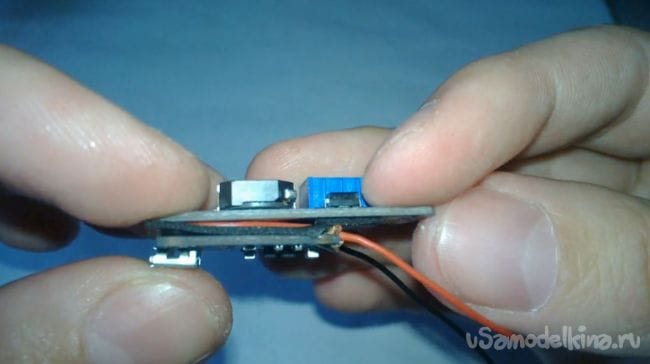

Модуль заряда и преобразователь напряжения расположим плоскими сторонами друг к другу для компактного размещения в корпусе.
Шаг 3

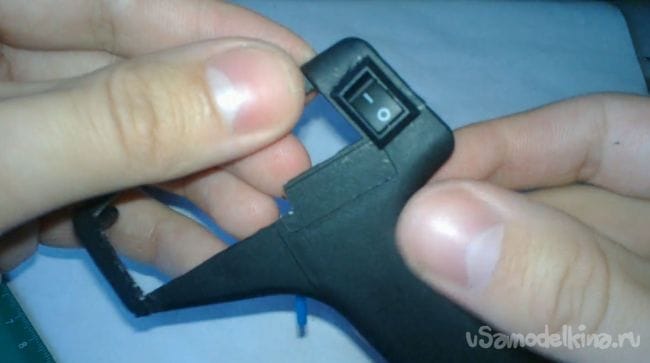

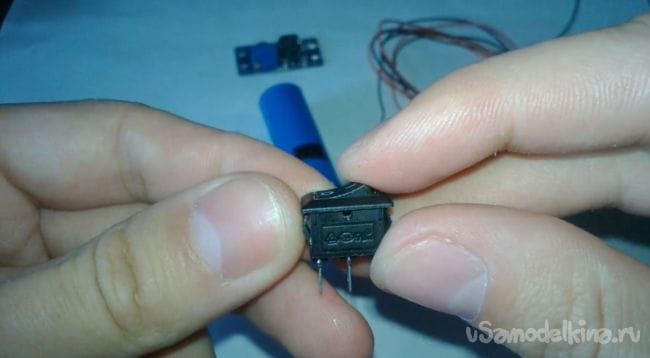

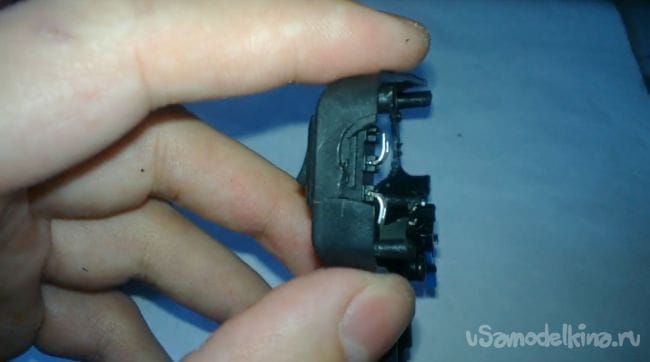

Вырезаем место под выключатель и устанавливаем его на место удобное для переключения большим пальцем руки.
Шаг 4

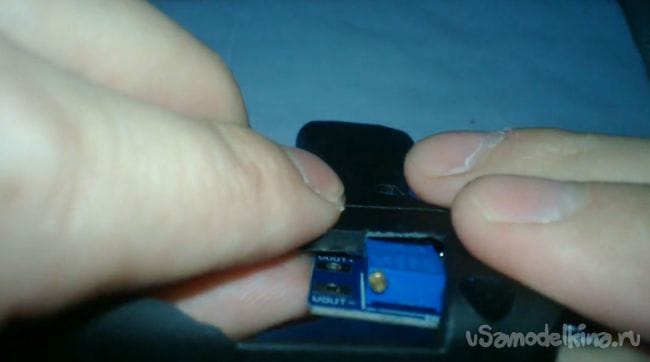

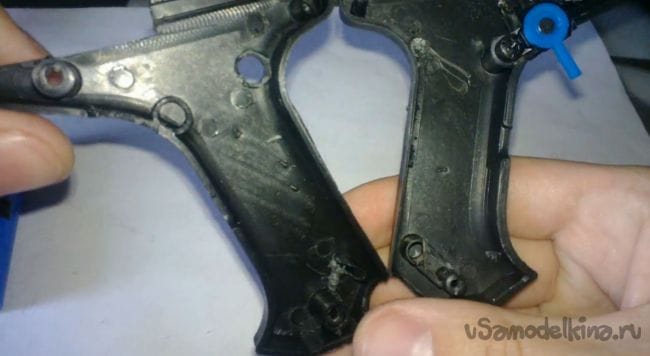

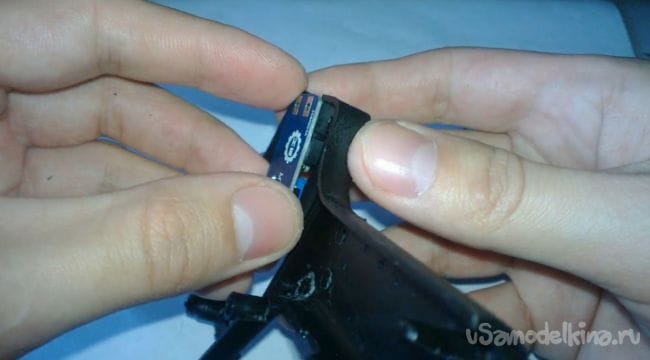

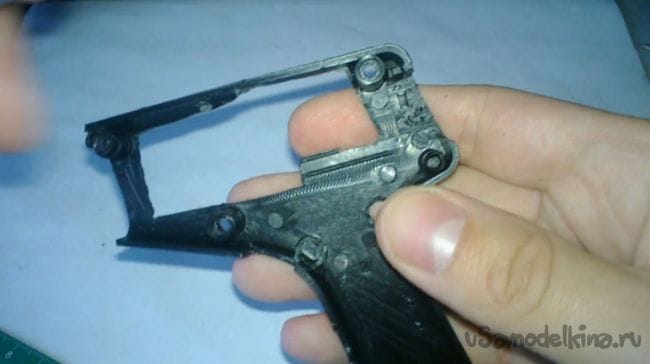

На другой половинке, напротив, вырезаем место под выпирающие части преобразователя напряжения.
Шаг 5

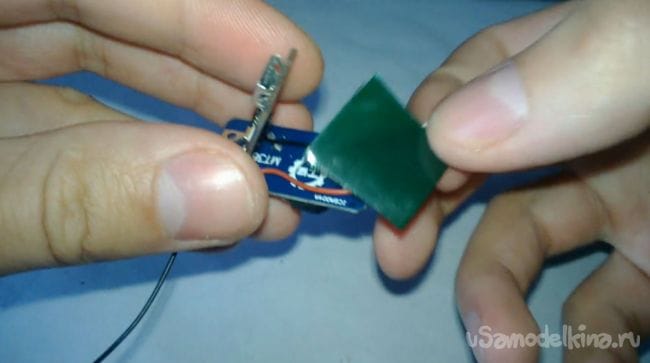

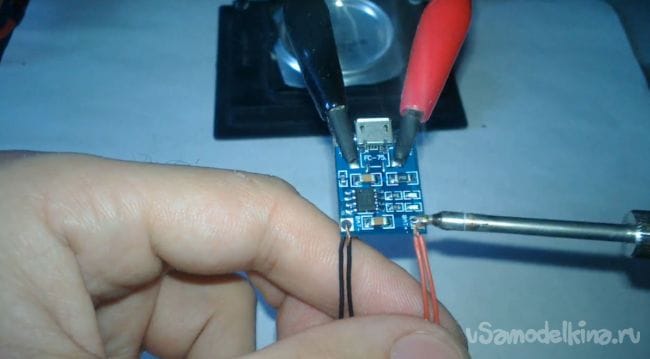

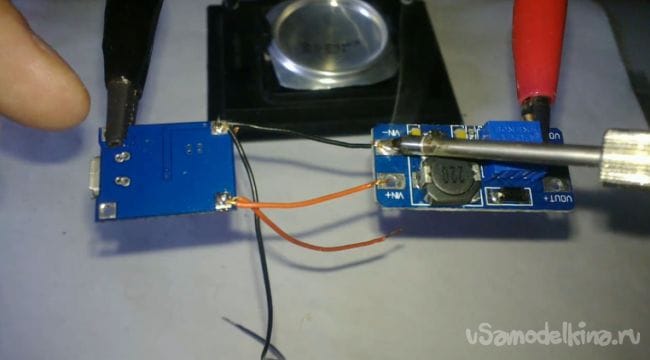

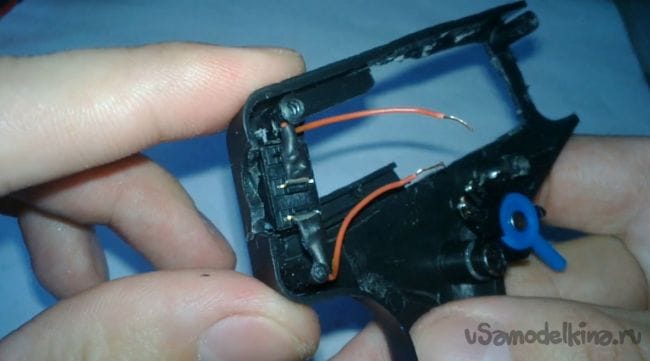

Припаиваем 2 пары проводков на модуль заряда.
Шаг 6

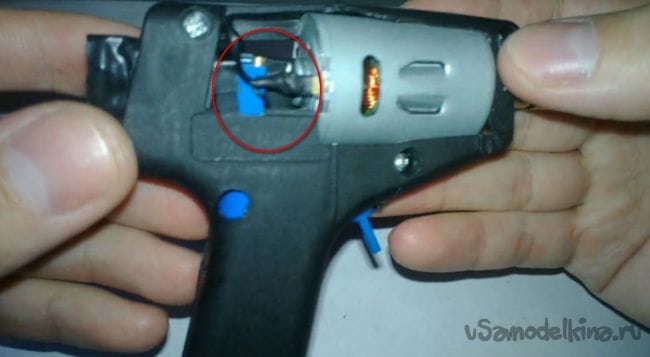

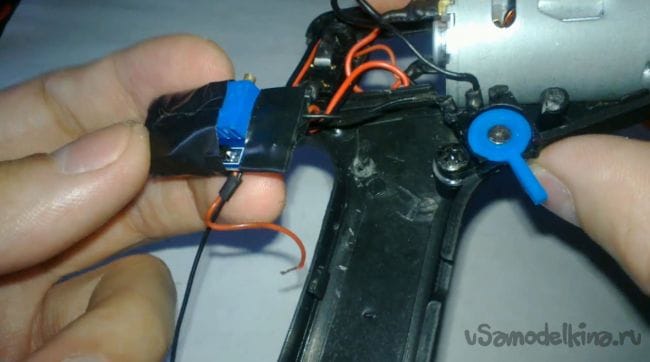

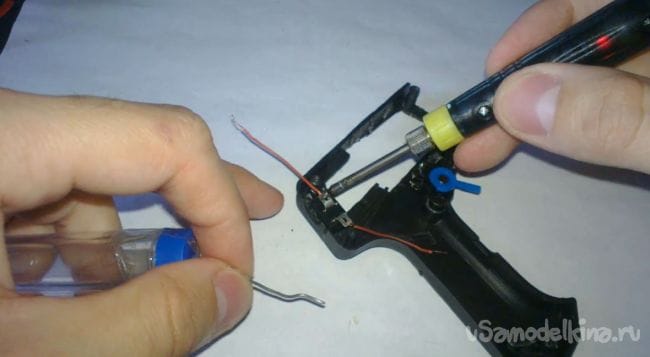

Припаиваем проводки к выключателю. Он будет соединять плюсовой контакт мотора и плюсовой выходной контакт напряжения преобразователя. Не забываем про изоляцию термоусадкой или изолентой.
Шаг 7

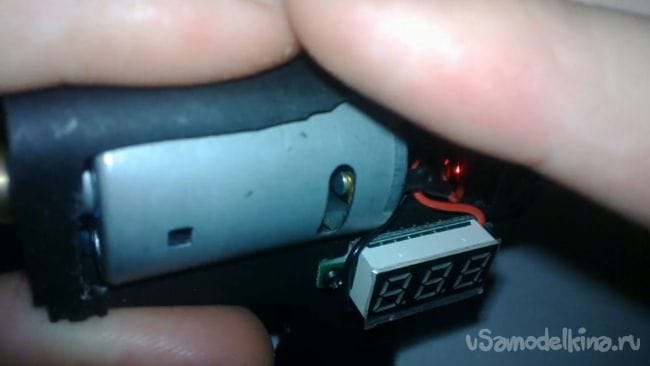

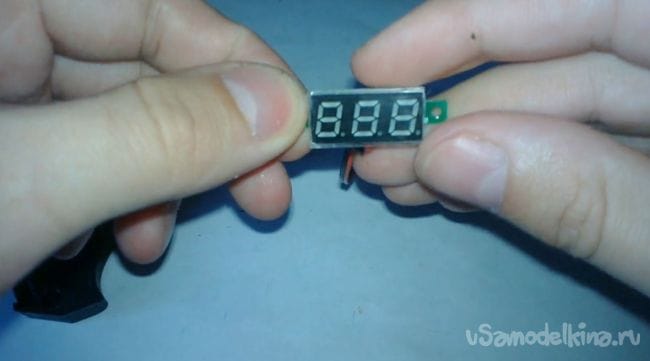

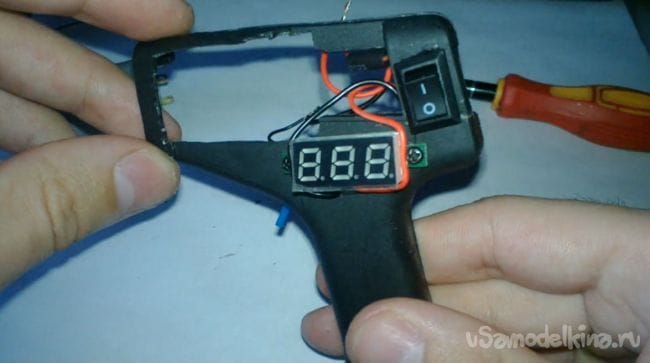

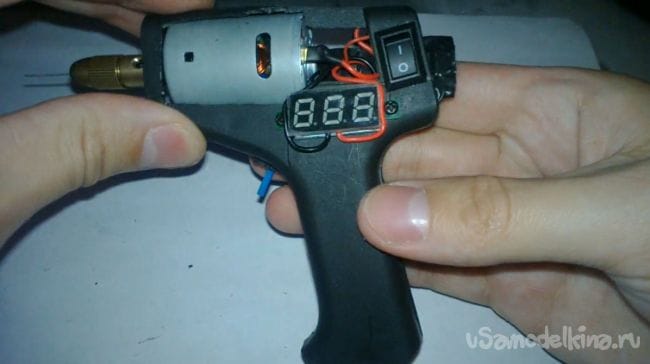

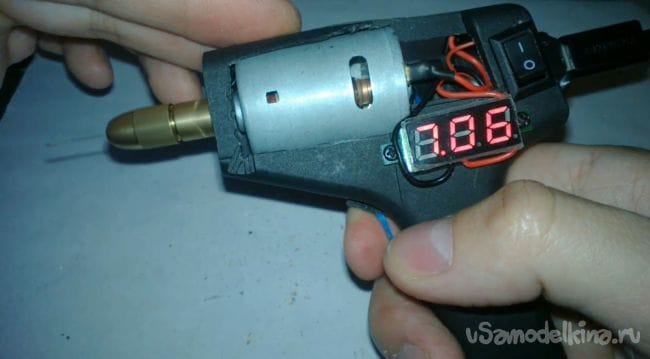

Я использовал компактный вольтметр, для наблюдения за напряжением нагрузки.
Так можно узнать, когда уже пора заряжать аккумулятор и визуально наблюдать за ручной регулировкой напряжения на преобразователе и выставлять необходимое значение. И не будет расходоваться заряд аккумулятора от постоянно включенного вольтметра, работает когда зажат переключатель подачи питания на мотор.
Шаг 8

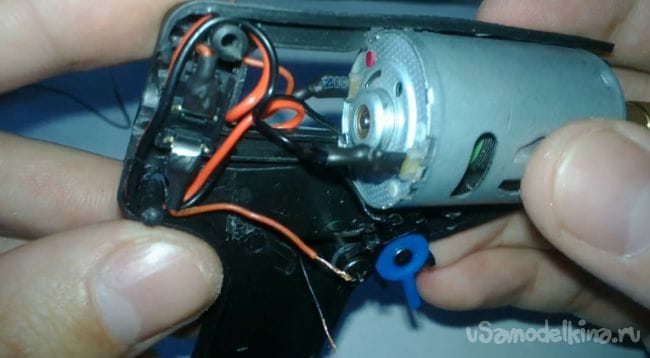

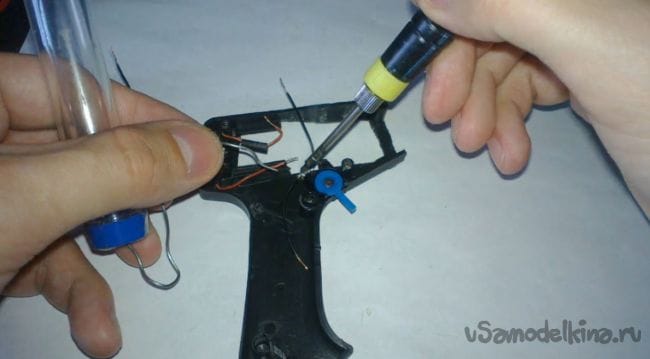

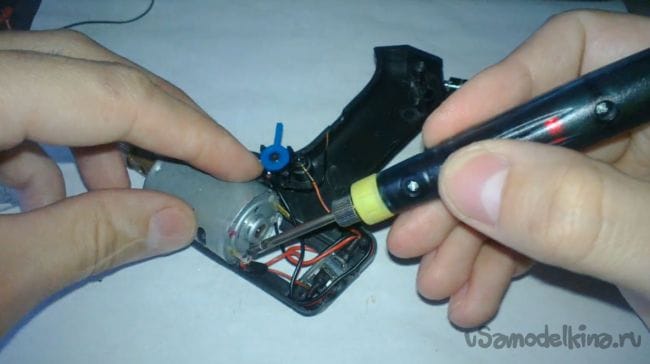

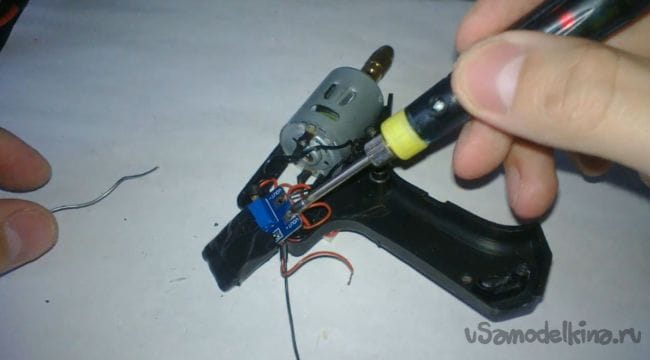

Соблюдая полярность припаиваем проводки от выключателя и переключателя к мотору.
Шаг 9

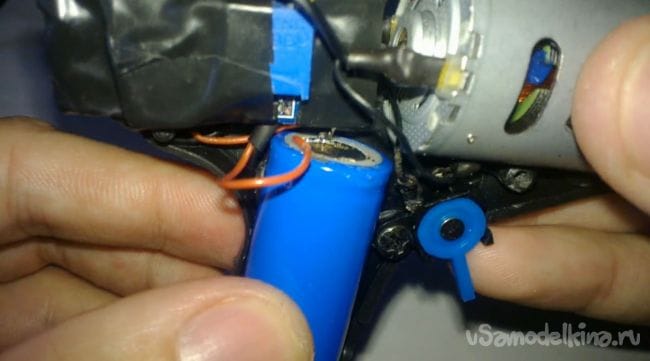

Припаиваем вторую пару проводов от модуля заряда к аккумулятору согласно полярности.
Если болтается, то можно дополнительно зафиксировать термоклеем. В моем случае хорошо сел на место, не болтается.
Теперь можно приступать к тесту.

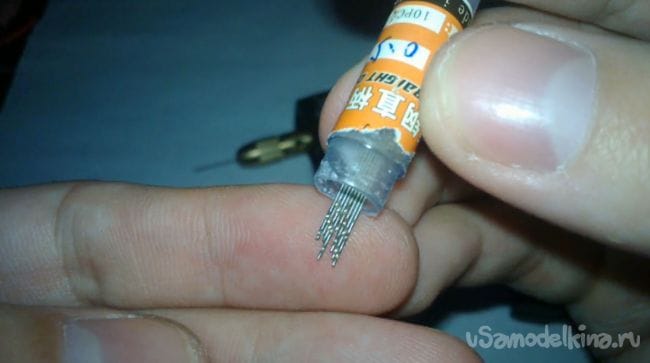

Решил попробовать в деле очень маленькие сверла диаметром 0.5мм ( ссылка на сверла ). Так же есть комплект разных 1/1.5/2/2.5/3мм 50шт ( ссылка на комплект )
Плюсы
Внешний и вес значительно изменились. Вместо двух банок аккумуляторов теперь одна и спрятана в ручке, заряжать стало удобно, можно регулировать мощность мини дрели, следить за напряжением при регулировке стало удобно, хорошо сбалансировано и удобнее работать, можно работать с подключенной зарядкой, удобное размещение кнопки выключения, видна индикация заряда аккумулятора.
Минусы
Немного упала мощность. Это плата за повышение напряжения, расход увеличивается.
При использовании качественных аккумуляторов такого недостатка не будет или будет совсем незначительная разница.
