Сообщества › Стеклопластик › Форум › Как сделать зеркальную копию детали?
Подскажите, как создать зеркальную копию детали?
Есть деталь 1, необходимо сделать деталь 2, которая будет копией детали 1 отраженной зеркально по горизонтали. Для примера приведу магнит на холодильник, чтобы было понятней. В фотошопе все просто делается, а как сделать макет живьем?
Вот фото примера, из 1 сделать 2.
g-a.d-cd.net/a21026cs-960.jpg
если деталь имеет сложную форму то в «рукопашную» никак…
Если есть хотя бы какая-то ось симметрии, то можно сделать составной макет, а так идея только снять размеры, загнать в 3d, там зеркалировать и распечатывать на 3d принтере, а потом уже делать матрицу а потом вылепливать саму делать, но этот путь слишком долгий и дорогой.
на фото что ты привел оси симетрии же нету у детали. поэтому к 3дешникам
В том то и дело, что оси нет, я просто взял фигурку типа магнита на холодильник для наглядности. Я так понял, что единственный способ без 3д, это если руки растут откуда надо и есть минимальные навыки работы в качестве скульптора, то это сделать зеркальную копию из глины или пластилина, а там уже делать с нее матрицу и саму деталь.
ну да. но даже при самом удачном скульпинге она не будет 100% зеркальнои, все же ручная работа как-никак.но если нужна просто похожесть то можно поробывать и самому слепить.
Мне правда надо сделать более простую деталь, но на автомобиль, есть на рено меган купе спойлер, а под ним две черные декоративные вставки, которые закрывают места крепления спойлера, вот одной нету, хотел восстановить ее своему знакомому, но вот как сделать не знаю. Авто довольно редкое, поэтому снять матрицу с чужого авто пока не представляется возможным, а отдельно эта деталька не продается, только в комплекте с задним спойлером.
iSnail › Блог › Частичное копирование детали через силикон

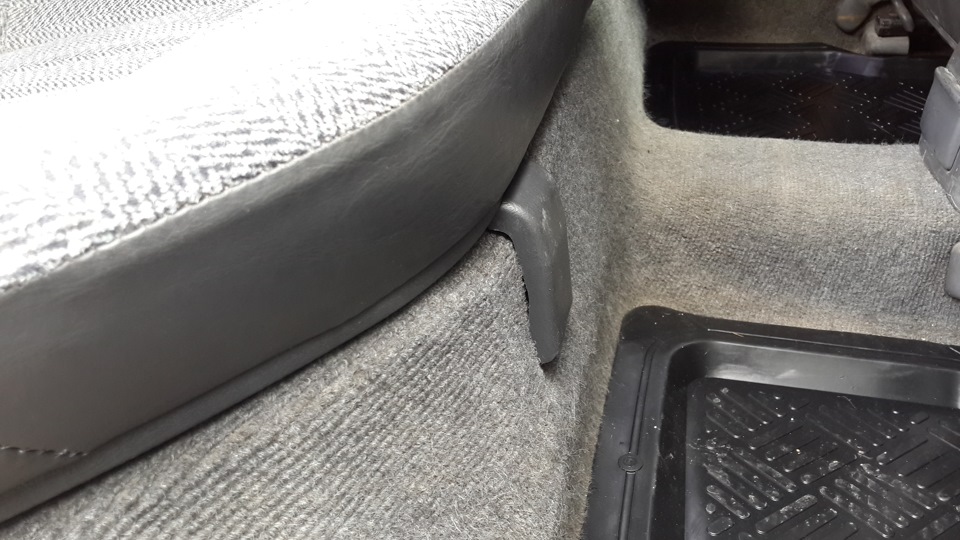

Старый хозяин (или хозяева) моей машины испортил одну маленькую накладку на крепление заднего дивана, и я ездил с одной. Нет, на скорость это не влияет и вообще проблема скорее эстетическая или вообще воображаемая, но раз у меня есть одна целая накладка и одна сломанная, грех не провести с ними эксперименты.
Так как у моей накладки одно из двух креплений отсутствовало, я очень давно пытался из холодной сварки-пластилина вылепить недостающую часть и подпилить дремелем — вышло не очень и все отвалилось при установке, так что идею я надолго забросил. А тут, имея еще немного силикона, как-то пришёл к мысли, что он же позволяет идеально скопировать только недостающий кусочек с одной детали на другую.
Фото отсутствующего крепления я потерял, так что начнём с вплавления проволоки.

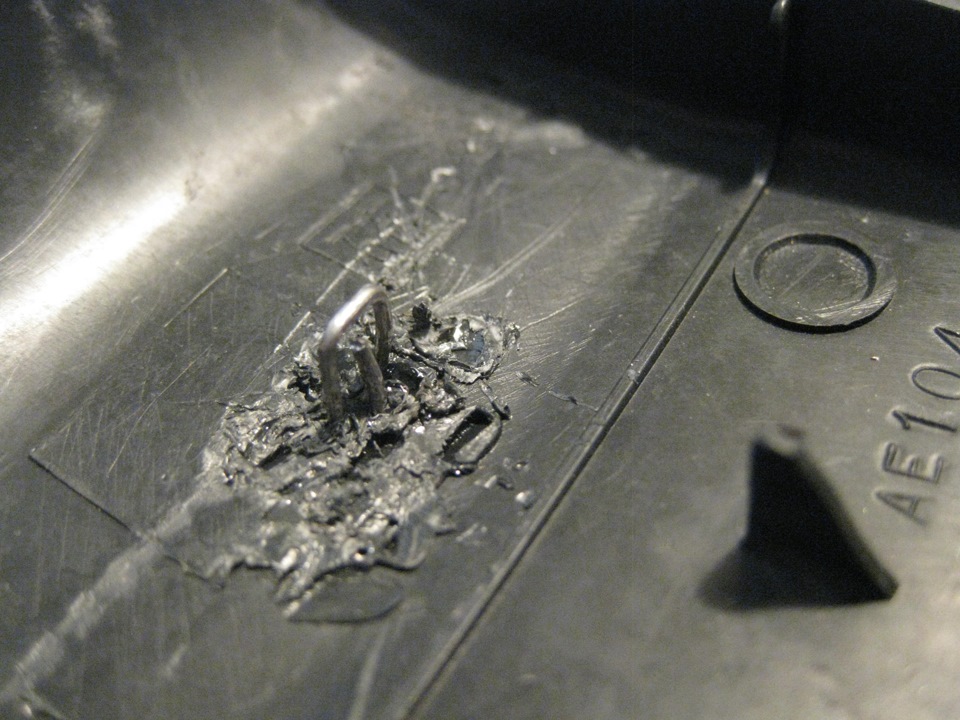

Так как, судя по маркировке, накладка сделана из полипропилена, то клеить к нему что-то просто так бессмысленно — сразу отвалится. Имея это в виду, я на место крепления вплавил паяльником два кусочка проволоки и потыкал им вокруг чтобы создать ямки и неровности для того, чтобы эпоксидному клею было за что цепляться.

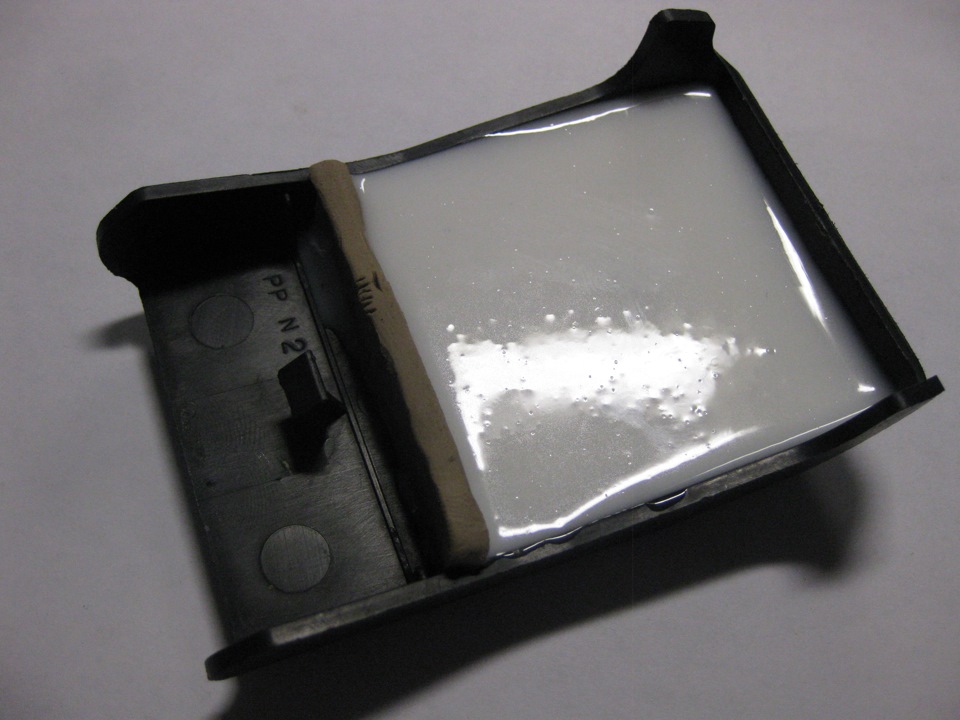

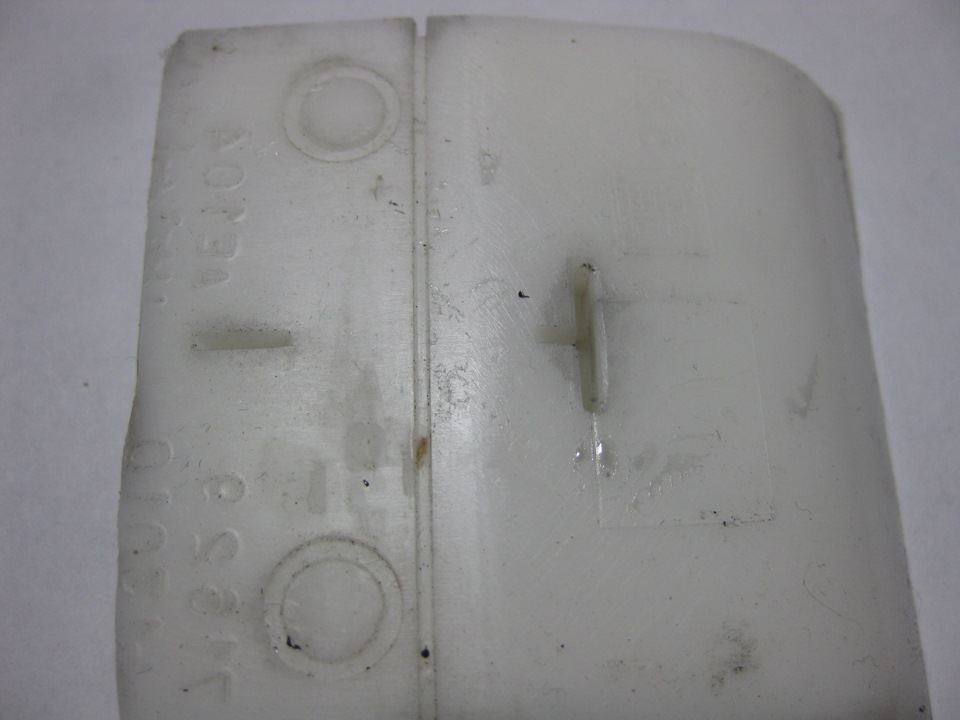

В оригинал (у меня же есть вторая целая деталь) залил силикон для снятия части формы. Пришлось взять площадь побольше, чтобы захватить технологические выемки и неровности для точного позиционирования силиконовой формы на «травмированной» детали.

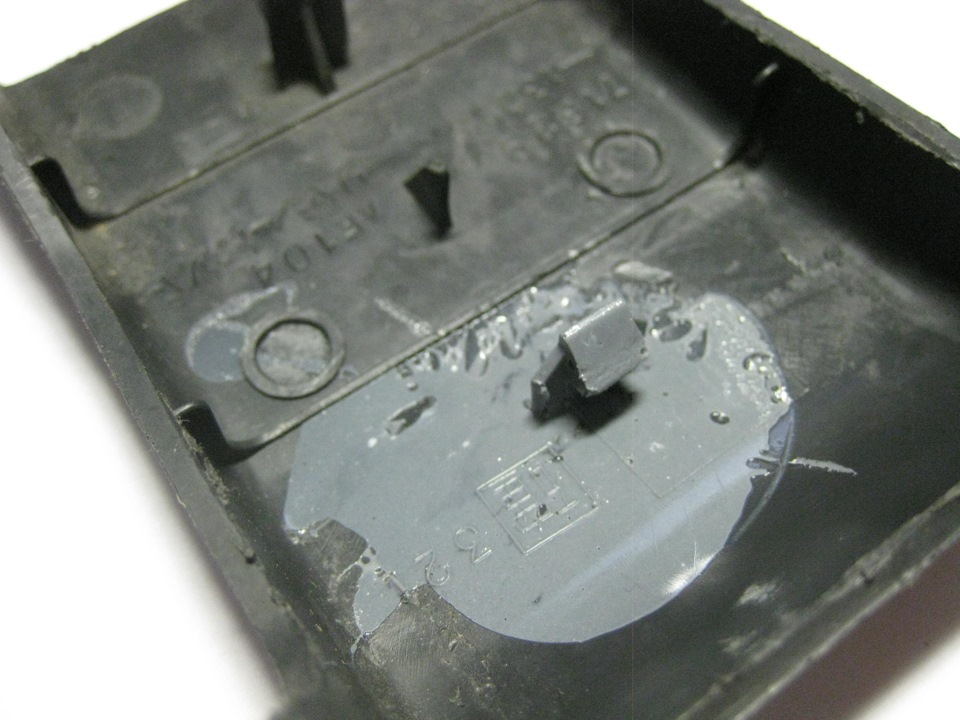

Ну, дальше просто — взял эпоксидного клея (моя любимая холодная сварка), налил в силикон и прижал к детали. Выбор эпоксидки вместо более легко льющегося полиуретана прост — прочность. Но даже не смотря на вязкость, получилось сразу идеально.
Мои наблюдения — эпоксидка как-то не очень дружит с силиконом. Если делать на воздухе, затвердевает минут за 20, а вот после нахождения в силиконе она снаружи остается липкой еще несколько часов. Хотя, через некоторое время это проходит, кажется, без последствий для прочности. Но так или иначе, деталь получилась чудесно.

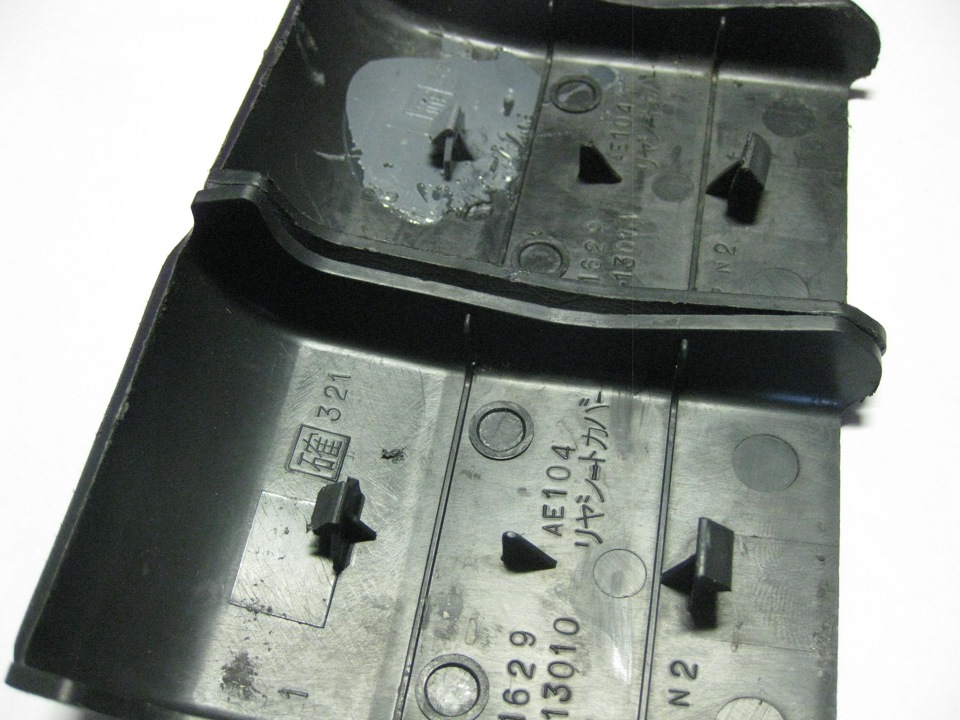

В общем, вышла отличная 3D-«заплатка» на деталь из эпоксидки, идеально по форме повторяющая родное крепление. Так что, силикон — вещь.
Встала спокойно, пережив защёлкивание резким ударом руки. Ура, ура.
Не знаю, конечно, переживёт ли она снятие (они снимаются тоже силой), но я этого не планирую, так что пока это не имеет значения.
Даже не знаю, что меня толкает таким заниматься. Но душе теперь спокойнее.
Как сделать дубликат детали
технологию. По сети есть множество подробных, подобных статей, ознакомившись с некоторыми понял что, начинающему трудно все это понять, а главное, это кажется так сложно, что и начинать не хочется. Постараюсь показать все процессы в фотографиях и доступных комментариях к ним. Искренне
надеюсь что статья кому ни будь пригодится и станет своеобразной инструкцией. Я не призываю Вас к копированию авторских
работ, или дорогостоящего афтемаркета, а просто показываю, как копировать, сложные для самостоятельного изготовления детали. Данной технологией пользуюсь
более пяти лет и за это время изготовил около трех сотен деталей. Приступим! Мастер-деталь,должна быть обработана, отмыта, если на ней есть шпаклевка то лучше деталь покрыть грунтом, в моей практике были случаи, когда формовочный силикон
вгрызался в шпаклевку так, что мне приходилось все переделывать. Далее на мастер-детали должно быть все, что вы хотите на ней видеть, отверстия, болтики, расшивка и т.д. и т.п. В противном случае Вам придется это все добавлять на Ваши копии, а вся выгода от копирования детали сведется к минимуму. Для показа
всего процесса я выбрал, не самые простые, но и не сложные детали. Жертвами стали два колеса одно от полковой пушки, другое от жд платформы, в хозяйстве
пригодится. Рисунки 1, 1а. По известным причинам производителей этих деталей называть не буду.
Каркас для формы я изготовил из пластикового пузыря от витаминов,размеры показаны на рисунках 2, 2а, 2б. Как видно по снимкам, это просто кольцо с разрезом. Разрез позволяет разбирать формы без проблем. Высота кольца выбрана мной случайно, просто на ширину модельного скотча, как выяснилось позже, эта высота оптимальна. Я думаю ни у кого не возникнет трудностей, с изготовлением данной формы, наверняка у каждого в хозяйстве есть подобный пузырек, с просроченными таблетками.
Форма у нас есть, теперь берем пластилин, я использую скульптурный, мне кажется он менее липкий, хотя я начинал с обычного детского. Тут не принципиально, берите пластилин и все, далее выкатываем лепешку высотой около 4-5 мм. Я поступаю хитро, после прокатки, просто переворачиваю лепешку и получаю ровную поверхность для установки детали. Размер лепешки должен быть чуть более нашей формы. Рисунки 3 и 3а.
Теперь немного об установке детали, легкими нажатиями вдавливаем деталь в пластилин. Важно помнить что, погружение детали в липкий пластилин должно быть по возможности минимальным. При отделении его от формы с деталью, может произойти отделение детали от силикона, что не допустимо. На Рисунке 4 видно на сколько я вдавил колесо.
Далее устанавливаем форму на нашу лепешку с деталью,предварительно проклеивая разрез в форме скотчем. Делаем все не спеша и обдумано, я вдавливаю кольцо формы кусочком фанерки. Затем отделяем лишний пластилин от формы Рисунок 5.
Переходим к изготовлению направляющих нашей формы. Тут тоже все просто, использую для данной цели два отрезка трубочек, разного диаметра, изъятых у антенны от китайского радиоприемника. Можно конечно и рукояткой кисточки ямок надавить, но тут тогда пластилин распирает в стороны, приподнимая саму деталь, нарушая всю эстетику и аккуратность процесса. Тогда нужно увеличивать размер формы, что влечет за собой расход силикона и прочего. Вкручиваем трубку большего диаметра с четырех сторон, затем трубкой меньшего диаметра делаем еще, одно или два отверстия, это будет «ключ», показывающий направление соединения форм. Его присутствие очень облегчит сборку формы. На Рисунках 6 и 6а, показано как это выглядит.
Теперь отвлечемся на вторую деталь, в ней есть сквозные отверстия, для того чтобы настырный силикон в эти дырочки не проник, их нужно закрыть. Все тем же пластилином прикрываем отверстия изнутри. Рисунок 7. На рисунке 8 показал кромку, по которой лучше было бы сделать погружение в пластилин, а так же деталь будет легче обрабатывать именно здесь. Ну, это было как небольшой совет. Так как это колесо больше в диаметре предыдущего, а установок направляющих и ключа ни кто не отменял, то тут пришлось воспользоваться только трубкой малого диаметра. Смотрите Рисунок 9. Заветные первые формы готовы Рисунок 10, переходим к следующему этапу.
Добавлено (14.08.2016, 01:57)
———————————————
Поставьте смайлик чтобы я смог продолжить
С уважением Сергей!
 |  |
| bozic77 | Дата: Воскресенье, 14.08.2016, 02:32 | Сообщение # 2 | |
| Никита, спасибо! Продолжим. Материалы, которые использую для работы с силиконом. Рисунок11, тут все ясно, шприцы для двух компонентов силикона, палочка для размешивания всякого добра, одноразовый стаканчик, (уже подрезанный для удобства), как пример использование всего что обычно выбрасываем, (стаканчик от мороженного) тоже пойдет в дело. На Рисунке 12 силикон с которым работаю уже 3й год, да, да, Вы не ослышались он просрочен уже 2 года. Вот такой хороший силикон. Магазинов торгующим данным добром в сети полно. Но если кому то данный продукт покажется дорогим, не вопрос я начинал с Пентэласта Рисунок 12а, его можно приобрести в любом магазине, торгующим скарбом для мыловарения, этих магазинов еще больше. От себя добавлю для работы в домашних условиях, я рекомендовал бы выбирать силиконы с большим временем жизни, чем дольше он застывает, тем качественней выйдет Ваша форма. Не имея под рукой средств, для создания вакуума или высокого давления, для выжимания воздуха, лучше пожертвовать скоростью в пользу качества. Для протирания инструментов и рук использую туалетную бумагу, а не тряпку. Тряпка не в состоянии все в себя впитать и есть риск, что то испачкать или испортить. Для помощи силикону избавится от пузырьков воздуха, приобрел вакуумный стакан с насосом Рисунок 13, повторюсь, сей девайс, не обязателен, если Ваш силикон живет более часа. Воздух за это время, сам переберется от детали к верху формы.
Добавлено (14.08.2016, 02:32)
| |
|
| bozic77 | Дата: Воскресенье, 14.08.2016, 21:45 | Сообщение # 3 | |
| Артем спасибо! Дмитрий, дождитесь конца статьи. Продолжим, прошло 12 часов, пришло время разбирать нашу форму. Снимаем бумагу и отклеиваем скотч Рисунок 17 и 17а, смело снимаем пластиковое кольцо. Важно, при отделении пластилина не поднять деталь. Для этого очень медленно и аккуратно, не давая силикону прогибаться, Рисунок Теперь мы держим в руках, готовую на половину форму Рисунок 18. Далее подрезаем ножницами кромки формы, это нужно для равномерного выдавливания лишней смолы. На Рисунке 19 синим, показана кромка, которую нужно срезать, а красным где ее уже срезал.
Теперь все готово для создания ответной половинки формы. Снова скотчем, склеиваем кольца и одеваем их на наши формы, Рисунок 20. Далее, ВАЖНО не забыть смазать разделительным составом, всю контактную поверхность силикона, (только ту часть куда будем лить ответную часть). В качестве разделителя использую ВАЗЕЛИН в аптеке 20р за тубу. Рисунок 21. Плоской кисточкой наносим вазелин на силикон, не жирно но и так чтоб его было видно. Рисунок 22. Попадание вазелина на деталь не критично, если только это не кусок слизи, я его стираю с детали ватными палочками и туалетной бумагой, а так просто стараюсь чтоб этот жир на деталь не попадал.
Подготовка завершена, теперь так как и с первой половинкой аккуратно заполняем форму силиконом. Повторюсь, льем с одного края, давая силикону медленно заполнить все пространство. Формы полны силикона, Рисунок 23. Забываем про них на 12 часов.
Поставьте смайлик чтобы можно было продолжить. | |
|
| Abelard | Дата: Воскресенье, 14.08.2016, 21:47 | Сообщение # 4 | |
| Вазелин в виде масла подходит? Principissa digna moriendo pro se | |
|
