Как сделать дверные подиумы
УАЗ Patriot Белый, дизель ЗМЗ 51432 › Бортжурнал › Самостоятельное изготовление подиумов под динамики
Как известно, грамотная аудиоподготовка двери, это половина(если не больше!) качественного звука в автомобиле. Она состоит из полной виброшумоизоляции дверей а/м и установки качественных подиумов под динамики. Если с шумкой всё относительно просто и давно пережёвано на форумах(хотя тоже ньюансы есть!), то вариантов крепления динамиков масса. Самый простой путь, это прикрепить на штатное место, где стоят заводские звукоимитаторы с гордым именем U1301.
ЗЫ: Т.к. у камрадов в комментах возникли некоторые вопросы, вынесу в постскриптум свой коммент:
«1. У меня не стояла цель «сделать гармонично», тем более у всех своё понятие гармоничности.
2. Основная цель была — сделать качественный звук, не дорого и функционально.
2.1 Качественный звук — это проверенная временем и людьми акустика, причём качественно закреплённая, в правильном месте установленная, и в нужное место, т.е. в сторону ушей слушателей направленная, а не там где «гармонично смотрится» и направлено в левую пятку. Я там пока уши не отрастил к сожалению 🙂

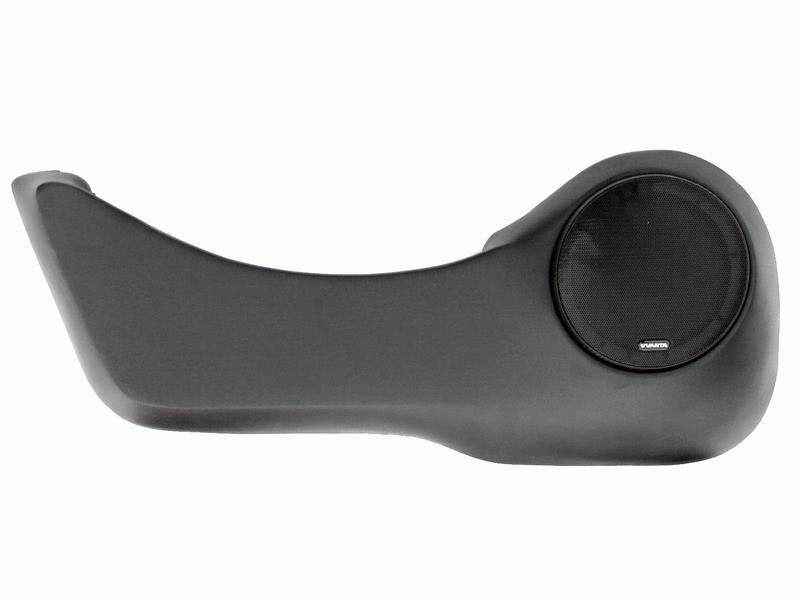

2.2 Не дорого — это 1600 руб, вместо 2000 р. за убогие по конструктиву и исполнению покупные подиумы из монтажной пены, а потом ещё несколько дней своего драгоценного времени их доводки до ума. Тогда уж проще сделать самому с нуля.
2.3 Функционально — это когда крепко и как можно выше, у меня всё таки внедорожник, а не шоу кар. И он регулярно съезжает с асфальта. Частенько бывает, что в кабине пару мужиков сидит в сапожищах на которых по 3 кг глины и прочего говнолина налипло. Причём эти мужики ещё и выскакивают каждые 2 минуты из машины, непроизвольно тыкая своими пудовыми сапожищами в штатные места установки динамиков и счищая об них грязишшу. Мало того, даже в текущем месте установки динамики регулярно грязюкой уделываются и очищать решетку от застывшей глины то еще «удовольствие».

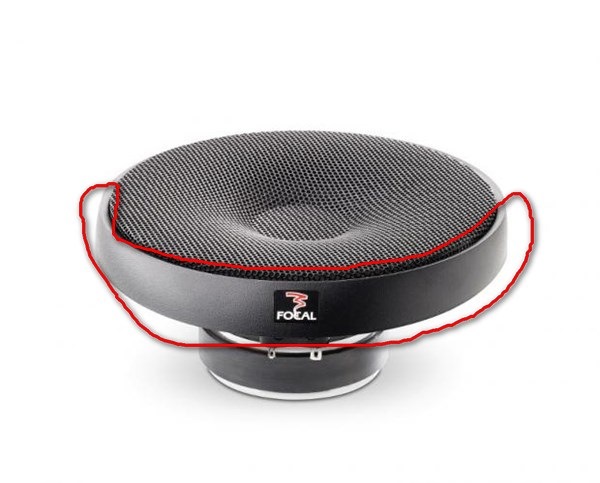

3. Правильные «фокалы» или нет, холивор разводить не буду, считаю на вкус и цвет все фломастеры разные. Лично для меня(лично для меня!) это оптимальное соотношения цена-качество которое я себе могу позволить особо не напрягаясь в финансовом плане.
4. Я не ставил целью обгадить уважаемую марку «Урал». Речь шла исключительно о самых дешёвых, штатных звукоимитаторах с гордым именем U1301. Так я от них настрадался, что после того как снял, испытывал острое желание их сжечь))
5. С утверждением, что «большая цена, и марка не означает-лучше» согласен на 100 процентов.
В целом считаю, что поставленные перед строительством подиумов цели и задачи достигнуты на 98%.
ЗЫ: Не на 100%, потому что идеала в жизни не бывает и всегда хочется лучше!:))»
ЗЫЫ: За пару пива готов отдать прекрасную штатную акустику U1301 любому желающему 🙂
Как сделать подиумы под динамики своими руками
Для чего нужно делать своими руками подиумы для динамиковв автомобиле. На этот вопрос имеется несколько ответов. Подиум для динамических головок нужен в том случае, когда автовладелец собирается изменить конфигурацию акустических систем. Это может включать увеличение количества громкоговорителей или установку новых, более мощных устройств, размеры которых не позволяют разместить их на старых посадочных местах. Кроме того сделав подиум под динамики своими руками, можно выбрать любое направление звукового потока динамика. Его можно направить вперёд, вверх или на пассажиров заднего сидения.
Установочные конструкции для громкоговорителей делятся на внутренние и наружные. Внутреннее посадочное место размещается на двери, передней панели или потолке салона. Внешние подиумы предназначены для установки динамиков большой мощности и имеют более тяжёлую конструкцию. Посадочные места для динамиков должны отвечать определённым требованиям. Элементы конструкций не должны препятствовать свободной циркуляции воздуха внутри акустического пространства, иначе это создаст помехи при воспроизведении низких частот. Перед диффузором не должно быть «тоннеля», что заметно ухудшает качество звука.
Как изготовить подиумы под динамики своими руками
Акустические конструкции в салоне автомобиля выполняют сразу несколько функций:
Подиум для динамика своими руками можно сделать по разной технологии, с применение простых в обработке материалов. Для выполнения этой работы в домашних условиях проще всего использовать многослойную фанеру или другие прессованные материалы, изготовленные из древесных отходов.Несложные конструкции для повторения в домашних условиях, можно сделать из следующих компонентов:
Подиумы под 13 динамик своими руками
Динамики такого размера размещаются обычно в передней части салона. Основой конструкции является 10 мм фанера. Хорошо если имеется материал с пропиткой. Такая фанера не будет расслаиваться, и подиум будет служить долго. Сначала из многослойной фанеры, с помощью лобзика выпиливаются установочные кольца соответствующего диаметра и основание. Два кольца образуют полый цилиндр, который будет посадочным местом для громкоговорителя. Кольца и основание соединяются не соосно, а так чтобы диффузор акустической системы был направлен в требуемую сторону. Это достигается смещением вертикальных направляющих на нужный угол.
Направляющие выпиливаются из той же фанеры и фиксируются саморезами. Для того чтобы соединение было более прочным в точку соединения добавляется немного эпоксидной смолы.Затем пустотелую конструкцию нужно заполнить монтажной пеной. В место установки динамика помещается свёрнутая в трубку плотная бумага. После полного высыхания монтажной пены бумага удаляется, а конструкция обрабатывается острым ножом и шкуркой для придания ей нужной формы. В качестве декоративного покрытия используется кожзаменитель. Его цвет выбирается с учётом дизайна салона автомобиля. Покрытие из искусственной кожи приклеивается клеем 88. Эту работу следует выполнять очень аккуратно, так как вторичная переклейка приводит к ухудшению внешнего вида конструкции. Громкоговоритель такого диаметра имеет маленькую мощность, поэтому для крепления подиума на место установки не требуется специального крепления.
Подиумы под 16 динамики своими руками
Громкоговорители 16 см могут входить в конструкцию акустической системы, состоящую из двух активных элементов. Подиумы для такой акустики обычно устанавливаются на дверях салона автомобиля. Чтобы сделать своими руками подиумы для колонок 16 см потребуется многослойная фанера, стеклоткань, монтажная пена и эпоксидная смола.Сама технология достаточно простая, но потребует время на просушку слоёв ткани после пропитки эпоксидной смолой.Сначала из многослойной фанеры выпиливаются все элементы будущей акустической системы. Это основание, кольца для установки динамиков и вертикальные соединения. Затем конструкция собирается в единое целое. В качестве вертикальных элементов можно использовать деревянные бруски или металлический крепёжный профиль.
Далее вся конструкция заливается монтажной пеной, за исключением мест, для установки громкоговорителей. Затем с подиума удаляется всё лишнее, и его поверхность обрабатывается мелкой шкуркой.Для прочности на поверхность наносится тонкий слой эпоксидной смолы с отвердителем и втирается в поры монтажной пены. Эту процедуру можно повторить несколько раз. Готовый подиум, по слою смолы, окончательно шлифуется. Отделка готового изделия выполняется с помощью искусственной кожи.
Подиумы для динамиков в двери своими руками можно сделать и по другой технологии. После того, как каркас для установки динамиков будет сделан, вся конструкция обтягивается тонкой тканью, которая пропитывается полиэфирным лаком или смолой. После полного высыхания на заготовку наносится тонкий слой эпоксидной смолы и стеклоткань.
Слоёв стеклоткани с эпоксидной смолой должно быть не меньше трёх. После полного высыхания будущего подиума на конструкцию наносится слой стекловолоконной шпатлёвки. Всё лишнее обрезается, а поверхность доводится до кондиции крупной и мелкой шкуркой. Для отделки готового изделия можно использовать кожзаменитель или несколько слоёв эмали, которая подбирается в тон отделки салона.По этой технологии, можно сделать подиумы для колонок своими руками на один два или три динамика.
Подиумы для динамиков своими руками под 20
Динамики диаметром 20 см отличаются большими размерами и приличной мощностью. Такие акустические системы обычно устанавливают на полку багажника. Для того чтобы сделать подиумы под 20 динамики своими руками, нужно использовать толстую фанеру. Сначала из неё вырезается основание по размерам посадочного места. Толщина материала должна быть как можно более толстой, так как мощные громкоговорители и крепёжная доска могут резонировать на большой мощности. Из такой же фанеры выпиливаются кольца под акустику и вертикальные стойки, обеспечивающие необходимый наклон.
Установочные места громкоговорителей обтягиваются тонкой капроновой тканью и пропитываются лаком. Верхняя часть вырезается и удаляется.На затвердевшую поверхность наносится слой эпоксидной смолы и стеклоткань. После нанесения 3-4 слоёв и полного высыхания поверхность зачищается и шлифуется. Обтянуть готовую полку можно любым декоративным материалом, обивочной тканью или искусственной кожей. Некоторые автовладельцы устанавливают акустические системы на потолок автомобильного салона. Изготовить подиумы для потолочной установки не сложно по описанным схемам.
Делаем подиумы для акустики на двери автомобиля. Мастер-класс по изготовлению подиума для акустики своими руками Подиумы для акустики своими руками
Как изготовить подиум в авто
Первым делом хозяин машины, желающий самостоятельно смонтировать площадку под динамики, должен определиться с подходящим местом для нее. Затем следует подумать: какой формы он хочет сделать площадку. Ведь существуют разные формы. Здесь все зависит от фантазии автовладельца.
Важно понимать: если изготовление подиумов под акустику осуществляется новичком, то он может совершить ошибку при выборе формы. В результате этого конструкция будет мешать ручке в процессе открытия или закрытия дверки, а также, работе стеклоподъемников. Поэтому, идею о форме надо тщательно продумывать или посоветоваться с бывалыми установщиками.
Начать надо со следующих действий:
Площадка для акустики
Этапы изготовления и установки подиума
1. Изготовление формы
Первым делом, перед началом монтажа конструкции, нужно определиться с подходящим для нее местом. При задумке формы вы ограничены только собственной творческой фантазией, однако нельзя забывать не только об эстетической, дизайнерской стороне, но и о практической.
ВАЖНО! Разрабатывая и устанавливая конструкцию самостоятельно, очень часто новичками не учитывается, что подиум может мешать обзору заднего вида (подиум на задние колонки) или делать невозможным открывание дверей или функционирование стеклоподъемника. Обратите на это внимание при изготовлении модели.
просверливаем в фанере отверстия для полотна лобзика и вырезаем заготовку основы будущего изделия.
Совет. Для аудиосистемы специалисты советуют использовать фанеру из березы, так как это дерево обеспечивает более насыщенное и качественное звучание.
2.Подготовка основы под динамики
ВАЖНО! Используемые ДСП или фанера толщиной должны быть не менее 6-8 мм.
3. Сборка и наполнение подиума

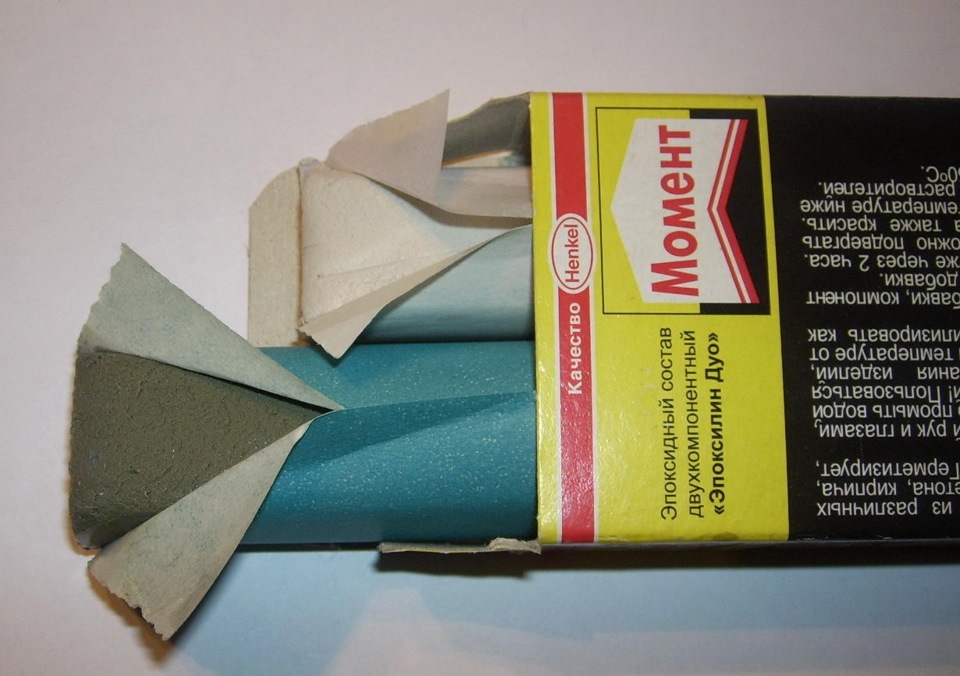

Совет. Чем жестче будет будущий каркас подиума, тем лучше. Чаще всего для наполнения используется монтажная пена, также некоторые профессионалы применяют эпоксидную смолу, однако работа со смолой требует навыков, тогда как с пеной сможет справиться каждый, с ее помощью подиуму можно придать любую форму.
Для придания конструкции подиума большей жесткости и защиты от механических повреждений заготовку можно обработать эпоксидной смолой или обклеить стеклотканью.
4. Покраска или обтягивание заготовки
Готовую конструкцию можно прогрунтовать и покрасить аэрозольной краской, нанося ее в несколько приемов, главное в этом деле не допускать подтеков. После того как краска высохнет поверхность необходимо покрыть аэрозольным лаком.
Искусственная кожа лучше всего подходит в качестве материала для обивки, потому как по внешнему виду и физическим свойствам наиболее схожа с обивкой салона. Чаще всего натягивание проходит от кольца к концам изделия, где каждая сторона должна быть перетянута не один раз. Для выполнения этой задачи воспользуйтесь строительным феном. По окончанию работы кожу нужно закрепить степлером, а лишние куски — отрезать.
5. Установка подиума
Наиболее распространенным способом крепления является вкручивание саморезами с обратной стороны обшивки автомобиля. Перед этим не забудьте установить динамики в посадочные места заготовки и надежно зафиксировать их.
ВАЖНО! В самодельную конструкцию можно монтировать различные динамики, однако, как советуют профессионалы, необходимо убедиться в хорошем звучании и мощном басе до окончательного крепления.
В идеале, для обеспечения идеального звука в автомобиле нужно заняться также шумоизоляцией. Если подиум устанавливается, например, в двери автомобиля, необходимо изолировать их специальными звукопоглощающими материалами. Также в самой конструкции подиума, требуется предусмотреть и выстроить акустическую сцену, подбирая положение высоких и низких частот, вы также можете проконсультироваться в установочных студиях относительно правильного расположения колонок в машине.
Идеального студийного звучания вы можете и не добиться, однако установка подиума своими руками обойдется вам в разы дешевле, методом проб и ошибок вы сможете подобрать лучшее место в автомобиле, которое обеспечит вам высокое качество звука.
Для более динамичного и наглядного обзора процедуры создания и монтажа подиума можно ознакомиться с прилагаемым видеороликом:
Вот хочется поменять старые на новые. Да только новые блины сильно маленькие, и места под них в салоне автомобиля совсем нет. Ничего, сейчас мы научимся, как сделать подиум под своими руками.
Изготовление площадки для колонки
Детали для подиума
Зачем устанавливать динамики на подиумы
Первое и очевидное обоснование необходимости использования подиумов — с их помощью можно выдвинуть динамическую головку из штатного посадочного места, если она туда не входит по глубине. Однако это не единственная причина.
Чтобы любой динамик зазвучал, ему необходимо правильно рассчитанное акустическое оформление и жёсткое основание, призванное гасить паразитные вибрации.
В домашних и сценических системах используют тяжёлые, жёсткие корпуса, выполняющие сразу обе функции. Для автомобильных систем подобным образом изготавливают сабвуферы.
Как осуществить сборку
Зафиксировать кольцо к основанию пользуясь проставками. Их можно сделать из любых подходящих материалов. Например из брусьев или жестянки. Многие выполняют проставки из реек, подходящих по размеру. Чтобы увеличить прочность проставок, необходимо их сначала проклеить, затем закрепить саморезами.

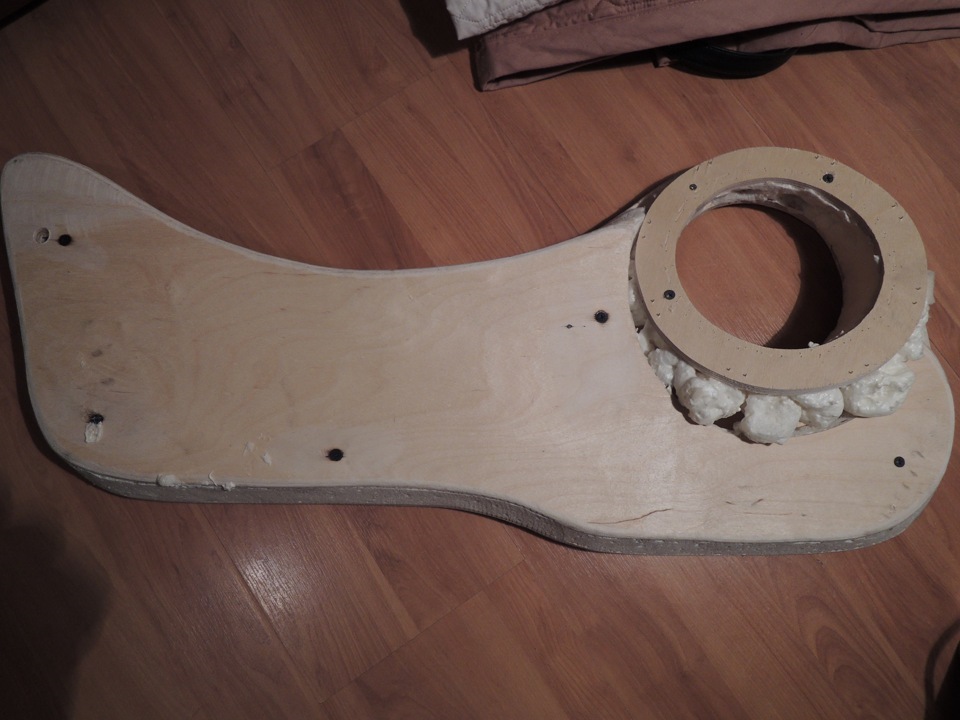

Сборка подиума
После всех манипуляций площадку под акустику авто необходимо чем-нибудь наполнить. Каркас должен быть очень жестким. Обычно используется монтажная пена. С ней удобно работать, хоть она и не слишком прочна. Эпоксидная смола для этой цели больше подходит. Профессионалы рекомендуют работать с ней.

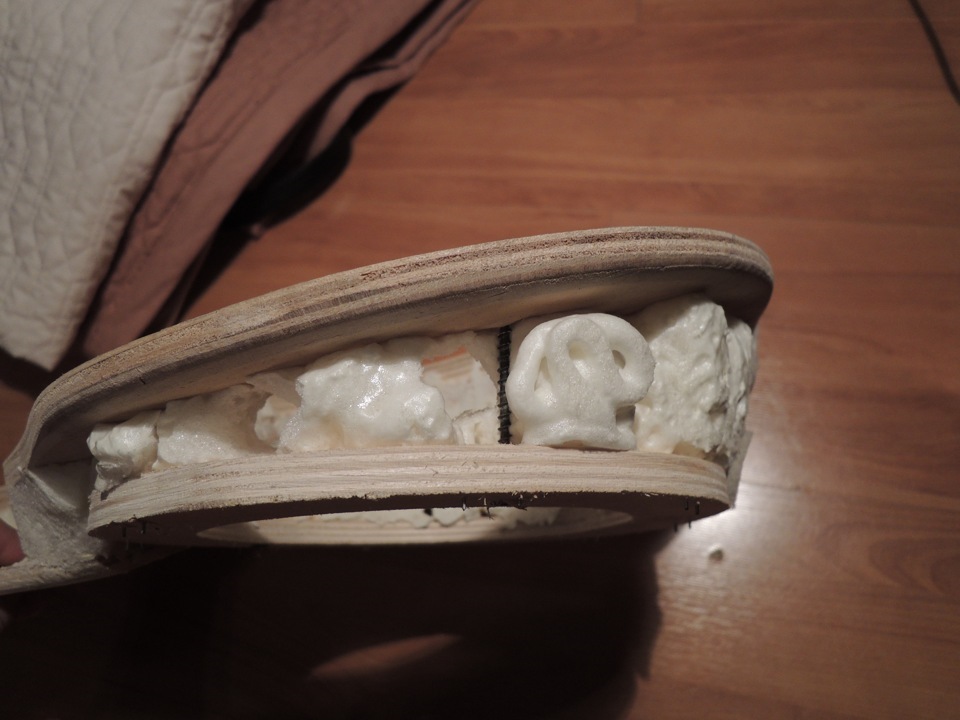

Наполнение площадки
Вставит в колечко бумажный кулек. Пена или смола наносится очень ровным слоем. Начинать следует от основания. Когда пена полностью высохнет, вырезать лишнее.
Наполнение пеной
Затем отшлифовать деталь наждачкой. Важно добиться идеальной гладкости поверхности кольца. На поверхность наносится шпаклевка, заранее смешанная с ПВХ клеем. Чтобы не допустить осыпания. Шпаклевка наносится тоненькими слоями. Каждый слой должен хорошо просыхать. Снова отшлифовать.
Как обтянуть деталь
Обтягивать готовую деталь лучше искусственной кожей. Многие подбирают материал по цвету и внешнему сходству с обивкой двери. Например, в таких дорогих марках авто, как Шевроле Лачетти Хэтчбэк или Аудио А6 С4 будет не красиво смотреться подиум из другого материала.
Динамик для авто
Натяжение кожи осуществляется от кольца до концов детали. Все стороны надо перетягивать несколько раз. В завершении перетяжки кожу закрепляют степлером и лишние ее части аккуратно отрезают.
Установка площадки в дверь
Готовая деталь прикрепляется на саморезы. Лучше купить «под дерево». Саморезы надо вкручивать изнутри обшивки. Так выглядит эстетичнее. После завершения монтажа надо прикрутить на место все детали дверки: ручки и декор.
Установка динамика в дверь
Изготовление подиумов под акустику в авто — не такая уж и сложная задача, если брать во внимание все рекомендации. Более понятно и наглядно процесс изготовления подиума под акустику можно посмотреть на видео от профессионалов.
Что нужно знать про подиумы
Примечание. Одним из секретов установки подиумов в автомобиль является жесткое крепление динамика. Чем прочнее он будет сидеть в подиуме, тем качественнее будет звук и тем паче, будет выше тембральная окраска. Для обеспечения жесткости подиумы сажают на акустические полки, но самостоятельно используют редко.
Динамики, установленные в готовые подиумы, дают совершенно иное звучание, чем если бы они играли без них:
Куда поставить акустический подиум
Существуют 2 способа установки акустического подиума: монолитный и каркасный. Рассмотрим их особенности.
Монолитный подиум изготавливается “мокрым” способом: сооружается цементная или бетонная стяжка по всей поверхности подиума. Каркасный подиум представляет собой каркас, обшитый двумя слоями фанеры.
Преимущества монолитного способа очевидны: получается надежный, устойчивый к влаге подиум. Такой подиум очень просто сделать и задекорировать. Недостаток монолитного подиума состоит в том, что он создает слишком большую нагрузку, в нем невозможно спрятать коммуникации.
Каркасный подиум, напротив, очень легкий и многофункциональный. В нем даже можно установить ящики. Так как каркасный подиум пустой внутри, появляется необходимость изолировать звук. Поэтому, под все опоры и между обшивкой нужно положить минеральную вату или полиэтилен. Между каркасным подиумом и стеной должен оставаться небольшой промежуток для расширения материала. А между стеной и монолитным подиумом должна быть предусмотрена толстая лента, чтобы исключить возможность растрескивания бетона.
Подготовка к установке акустического подиума
Для самостоятельного изготовления акустического подиума не требуется никаких особых навыков – достаточно иметь лишь желание и быть аккуратным. Материалы, необходимые для создания подиума, можно приобрести в любом строительном магазине за вполне доступную цену. Важным моментом является точное выполнение замеров и определением места расположения будущего подиума:
