Моторы LEGO в техник-конструировании
С появлением в 2007 году электрической системы LEGO Power Functions открылись новые интересные возможности для конструкторов, в частности моделей LEGO Technic:
Наиболее важным и сложным на мой взгляд всегда является вопрос моторизации.
Под трансмиссией понимается совокупность закрепленных шестерней осей и прочих элементов для передачи крутящего момента от мотора к конечной точке моторизации. Более подробно я расскажу об этом отдельно. Отмечу лишь, что при неправильном планировании трансмиссии у модели будет низкий КПД и будут подвержены избыточной нагрузке отдельные элементы, что в конечном счете может привести к усиленному износу и даже поломке деталей трансмиссии.
На сегодняшний день линейка LEGO PF моторов представлена 4-мя моторами: L, M, XL, Servo. Дополнительно я включил в обзор скоростной 9V Race Buggy мотор, который не имеет аналогов в системе PF 2007 года. К сожалению, он уже не производится и не применяется в современных наборах, однако его можно купить б/у в достаточно хорошем состоянии.
8883 M (Medium) Motor. Средний мотор
Мотор с невысокой мощностью. Широко распространен в наборах LEGO Technic.
Рекомендую использовать для рулевых систем, лебедок, пневмокомпрессоров, моторизации актуаторов, а также различных переключателей: коробок передач, пневмоклапанов и т.д. Применение возможно практически везде, где не требуется высокая мощность (высокая скорость и высокий крутящий момент одновременно).Поэтому для движения моделей данный мотор подходит плохо ввиду маленькой мощности.
Тем не менее, его можно использовать для движения моделей в следующих случаях:
— небольшие легкие модели;
— с понижающей передачей. Крутящий момент тем самым повысится, однако сильно снизится скорость;
Отличительной особенностью данного мотора является возможность его крепления к System элементам за счет площадки размером 2×6 снизу.
При использовании в рулевой системе почти всегда необходимо делать понижающий редуктор для большего усилия и точного поворота колес. В своих моделях с небольшой скоростью движения я использую понижение как минимум 8:24 + 12:20. При этом использую белую clutch gear 24 шестерню с проскальзыванием для защиты рулевой от поломки в крайних. Также мотор хорошо подходит для рулевых систем с автовозвратом (возврат колес в центральное положение) с использованием резинок или других конструкций. В этом случае понижающий редуктор не требуется.
Мотор хорошо подходит для прямого подключения к линейным актуаторам практически для всех случаев применения.
88003 L (Large) Motor. Большой мотор
Недостаток, на мой взгляд один: несмотря на заявленную ширину 4 дырки, на практике он занимает в конструкции все 5 дырок, что не всегда удобно.
8882 XL (Extra large) Motor. Экстра-большой мотор
Мотор с высокой мощностью. У него невысокая скорость вращения вала, при этом огромный крутящий момент. Отлично подходит для полноприводных внедорожников, грузовиков и триальных машин с меделнной скоростью передвижения и потребностью в большом крутящем моменте.
ВНИМАНИЕ : В руках неопытного строителя мотор часто приводит к сломанным шестерням, карданам и скрученным осям! При постройке модели необходим делать особо прочную трансмиссию для передачи высокого крутящего момента от мотора к колесам. Желательно ставить мотор максимально близко к оси исключая множество осей и передач, тем самым исключая риски поломок и повышая надежность в экстремальных нагрузках.
Постройка скоростных моделей с данным мотором затруднительна и неэффективна ввиду невысокой скорости вращения вала. Повышение скорости вращения за счет повышающего редуктора приводит к потерям крутящего момента.
Недостатками данного мотора являются его большие размеры и вес.
9V Race Buggy Motor. Багги мотор.
Самый мощный лего-мотор. В настоящий момент не выпускается. Высокая скорость вращения вала, при этом достаточный крутящий момент. Отлично подходит для легких и средних скоростных машин. При использовании редуктора можно использовать в триальных моделях.
Мотор использвался в линейке наборов Racers (8475, 8366, 8376), Technic (8421, 8287) в 2002-2006г.в. Сейчас не выпускается. Можно найти «бу» в хорошем состоянии.
Имеет два сквозных выхода с разной скоростью вращения.
ВНИМАНИЕ: мотор необходимо использовать с PF IR приемниками версии 2 (v2, от набора 9398) так как приемники старых версий не дают мотору выйти на полную мощность и при малейшей нагрузке на вал включают защиту от перегрузки. Кроме того мотор можно использовать с блоком радио-управления (уже не выпускается) от набора 8475, который рассчитан на работу с двумя моторами одновременно.
ВНИМАНИЕ: Для подключения к системе Power functions, ввиду разных коннекторов, необходим переходник-удлинитель 9V-PF 20 см (продается отдельно).
Данный мотор мощнее чем XL. В триальных моделях, мотор позволяет ехать с более высокой скоростью. Легким скоростным моделям мотор позволяет достигать высоких скоростей (до 10 км/ч). Кроме того, возможна постройка легких дрифт-моделей.
Ввиду высокого потребления, к одному v2 IR приемнику можно подключить 1 багги мотор (+ маломощный м- или серво- мотор для руления, при необходимости). Кроме того для каждого багги мотора крайне желательно иметь отдельный батарейный блок.
Преимущества: высочайшая мощность и возможность использования в любых моделях.
Недостатками данного мотора являются его большие размеры и крайне неудобное крепление из за Г- образной формы мотора. Мотор потребляет много энергии.
88004 Servo Motor. Сервомотор.
Мотор имеет передний и задний выходы соединенные вместе. Это позволяет легко реализовать поворот одновремнно передней и задней осей.
При управлении мотором пультом с регулировкой скорости мотор будет поворачивать вал постепенно в соответствии с вращением колеса пульта.
В заключение хочу представить вам наглядные сравнительные характеристики от Sariel. Скорость моторов указана «средняя рабочая», а не максимальная. Тем не менее вы можете сравнить и соотнести характеристики моторов между собой.
Внедорожник из Lego Technic и Arduino
Добрый день, сегодня я хочу поделиться еще одной своей самоделкой из Lego Technic и Arduino. На этот раз это будет внедорожник. Управление посредством IR пульта.
Часть своей конструкции я взял из инструкции по сборке Lego Technic 42029. Остальное моя импровизация. Итак, нам понадобится:
— Lego Technic 42029
— Arduino Nano 382P
— DRV 8833 (лучше Populus, но можно и китайский аналог)
— 2 сервопривода SG-90
— IR приемник
— Мотор-редуктор 200 об\мин
— 2 светодиода
— 2 резистора 150 Ом
— Конденсатор 10v 1000uF
— 2 однорядных гребенки PLS-40
— 2 разъема PBS-20
— Катушка индуктивности 68мкГн
— 6 NI-Mn аккумулятора 1.2v 1000mA
— Коннектор папа-мама двух контактный на провод
— Хомутик
— Провода разных цветов
— Припой
— Канифоль
— Канцелярский нож
— Паяльник
— Болтики 3х40 и гайки и шайбы к ним
— Болтики 3х60
— Аккумуляторы Ni-Mn 1.2v 1000mA 6шт.

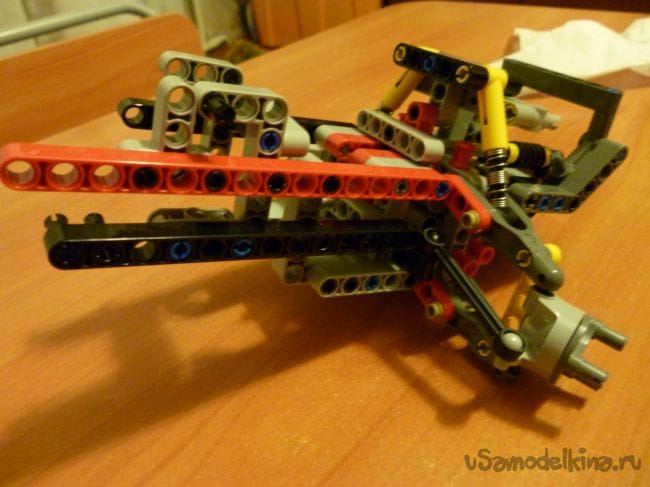

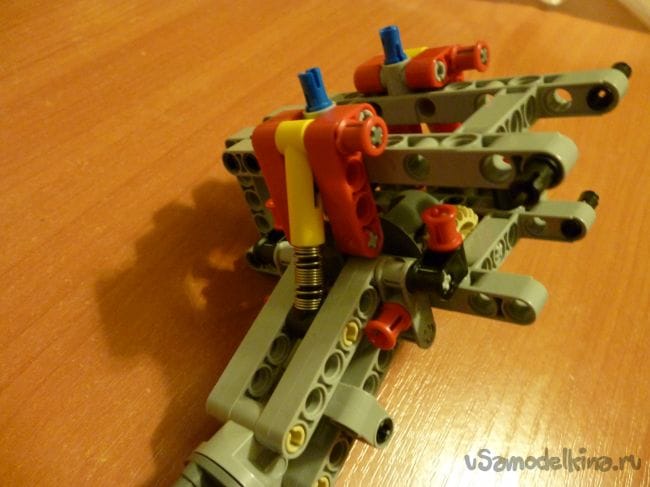

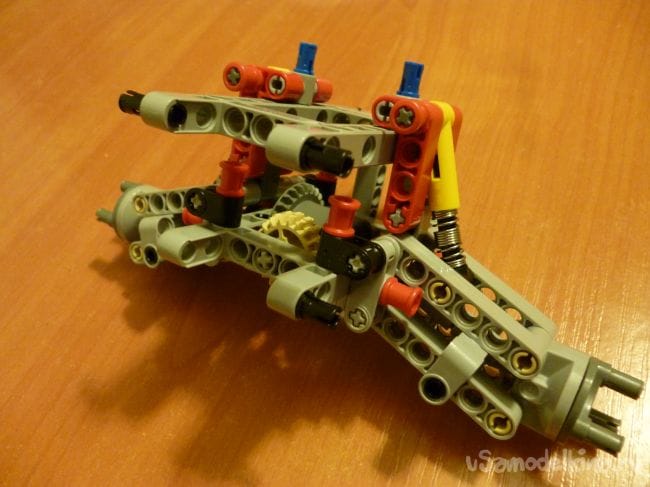

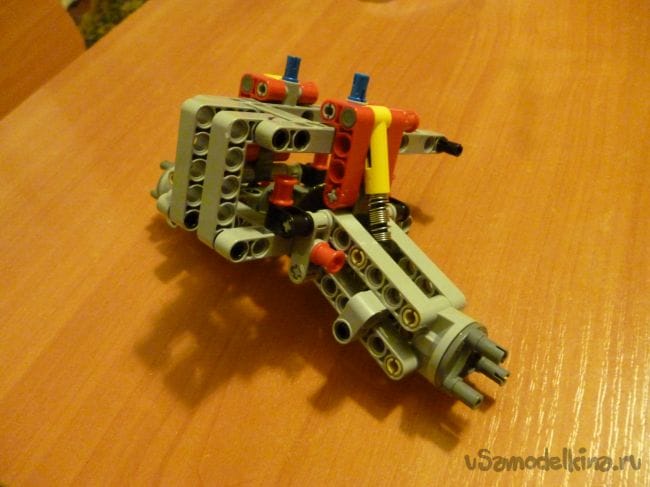

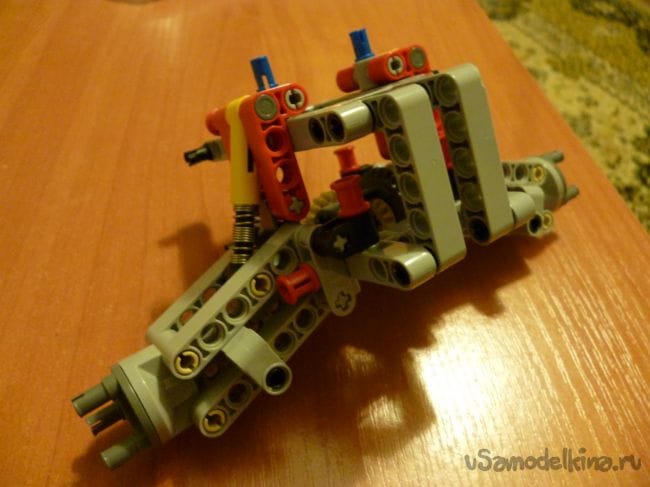

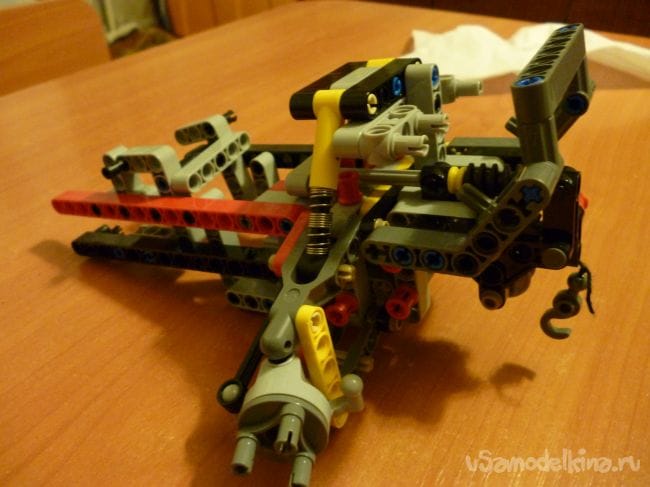

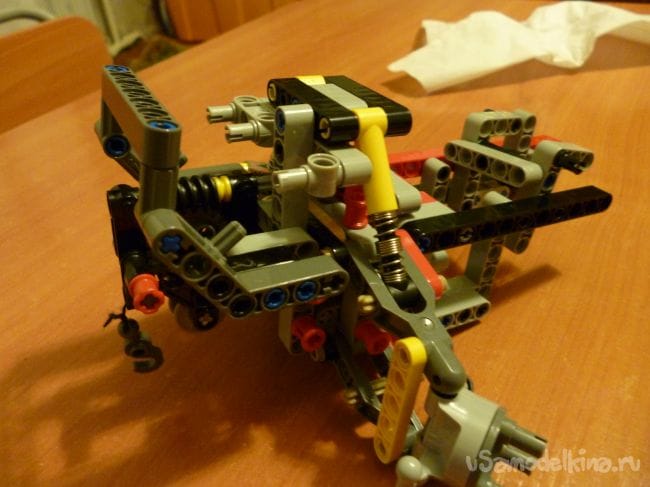

Шаг 1 собираем заднюю часть подвески.
Вначале надо собрать заднюю часть подвески по инструкции Lego 42029 часть 1, начиная с 3 страницы и по 8 включительно. Далее добавляем немного деталей для того чтобы можно было установить двигатель и редуктор.

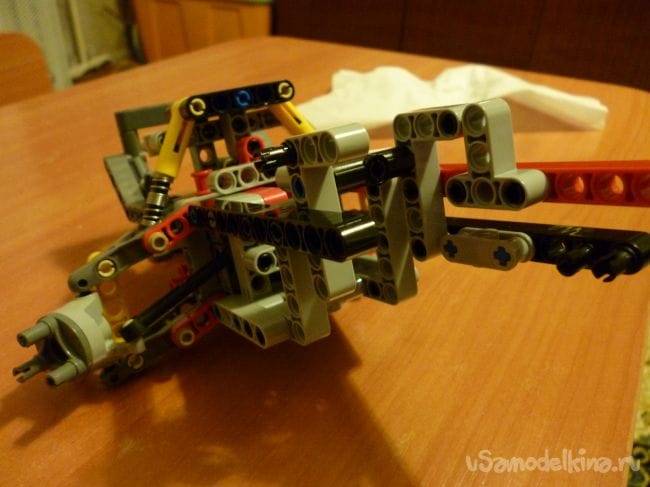

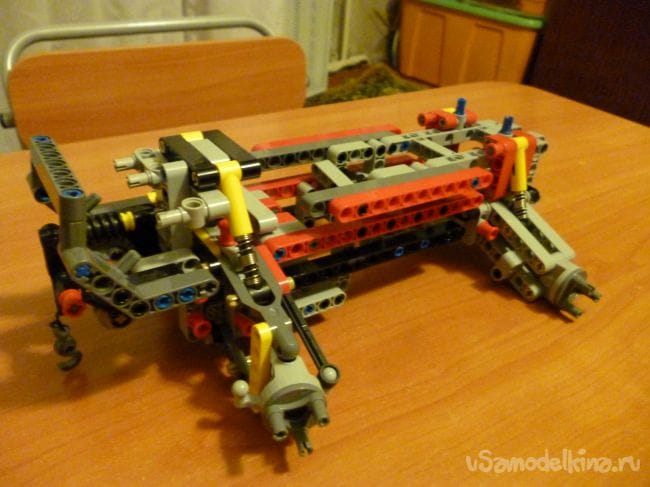

Шаг 3 собираем шасси.

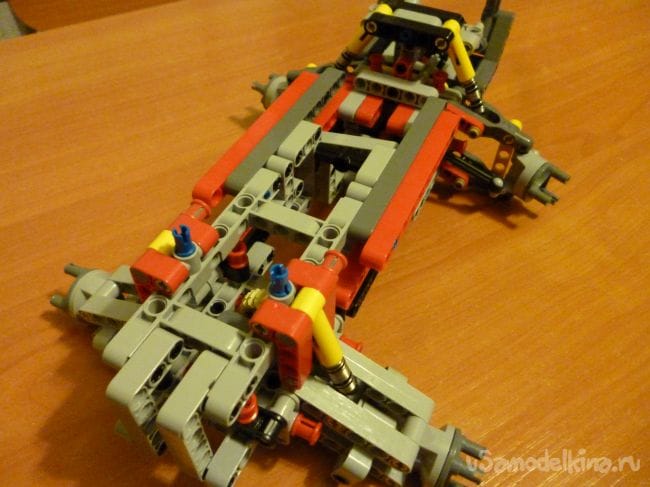

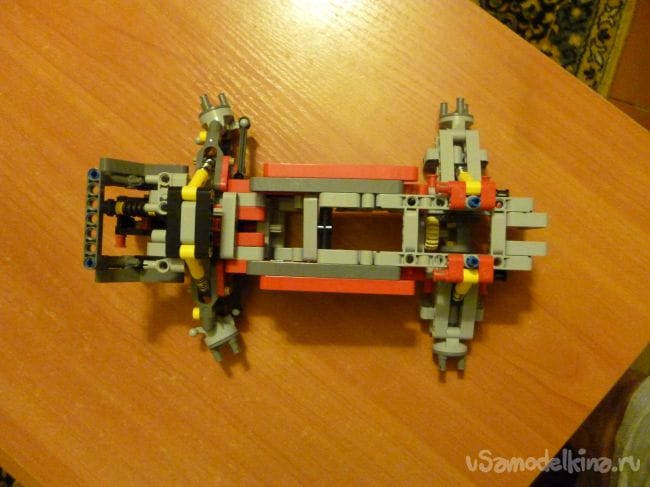

Соединяем обе части как показано на фото:
Проблему соединения мотор-редуктора с деталями конструктора я решил следующим образом: надел на ось мотор-редуктора соединительную втулку и вставил обрезок спички для фиксации. Для крепления мотор-редуктора использовал металлическую пластику от железного конструктора и хомутик.
Для осуществления поворота взял сервопривод SG-90. Надо аккуратно просверлить, чтобы не задеть внутренние части, сквозное отверстие диаметром 3.2 мм или просто вырезать канцелярским ножом. А также отрезать выступающие части («крылья» для крепления). Вставляем болтик в проделанное отверстие и фиксируем гайками. На вал сервопривода надеваем рычаг с прикрученной деталью от lego:
Шаг 4 управляющий контролер
Для управления будем использовать Arduino и ИК приемник. Берем паяльник и собираем на монтажной плате следующее:
Поясняю: конденсатор любой маломощный, катушка индуктивности тоже какую найдете, нужно для стабилизации напряжения микроконтроллера. Резисторы подбираются под используемые светодиоды. IR приемник или TSOPможно взять от старой игрушки, или купить в радиомагазине. Если будут сильные помехи, надо добавить конденсатор в цепь питания IR приемника.
Соединяем всю нашу конструкцию:

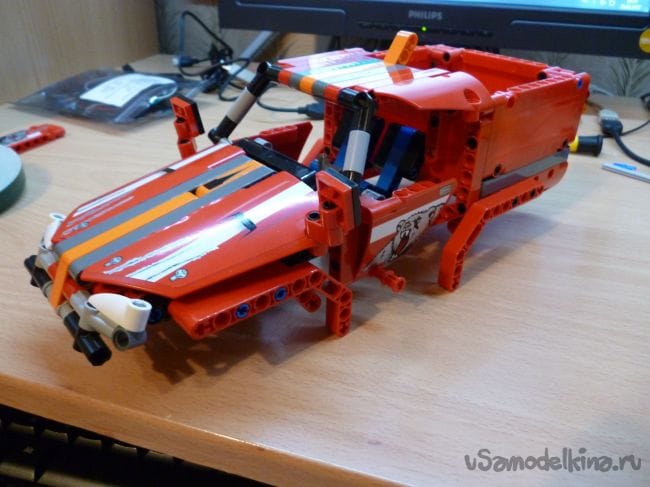

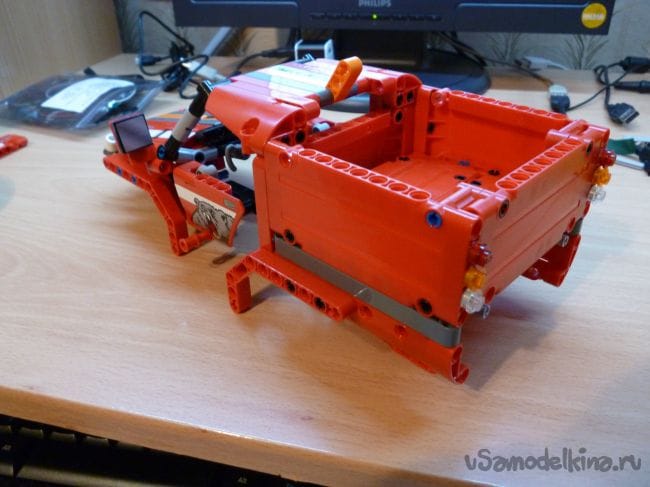

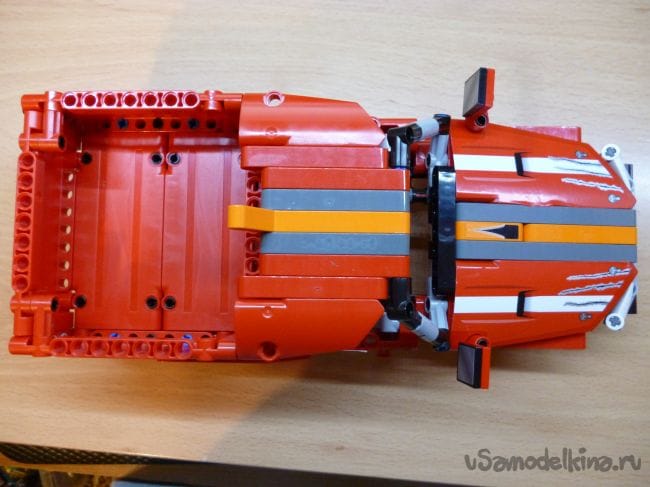

Шаг 5 кабина

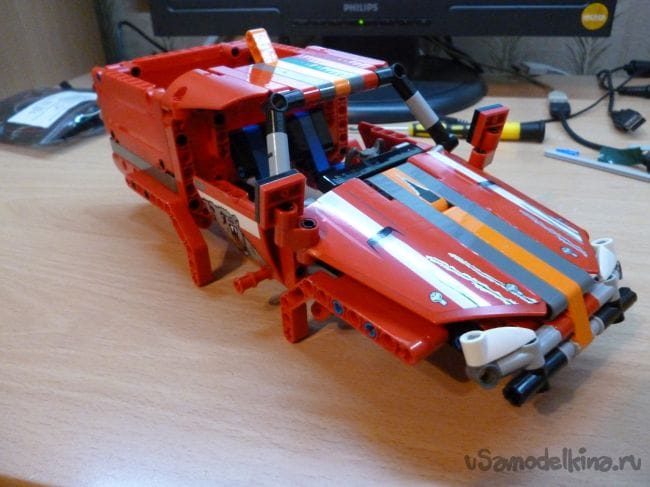

Кабина – это лично моя импровизация, готовых инструкция нет, так что надо собрать по фотографиям.

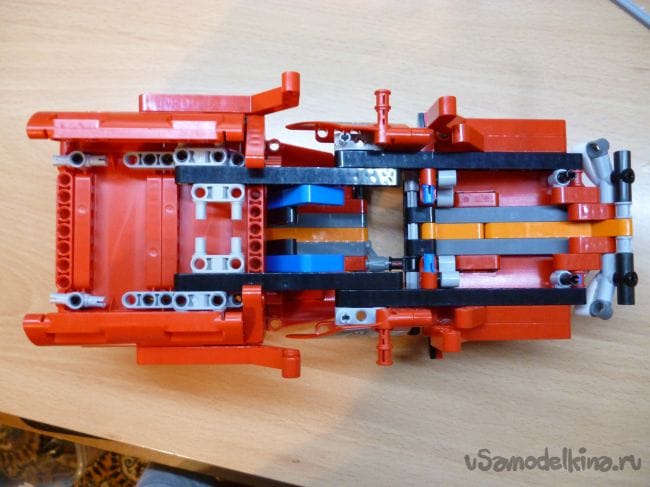

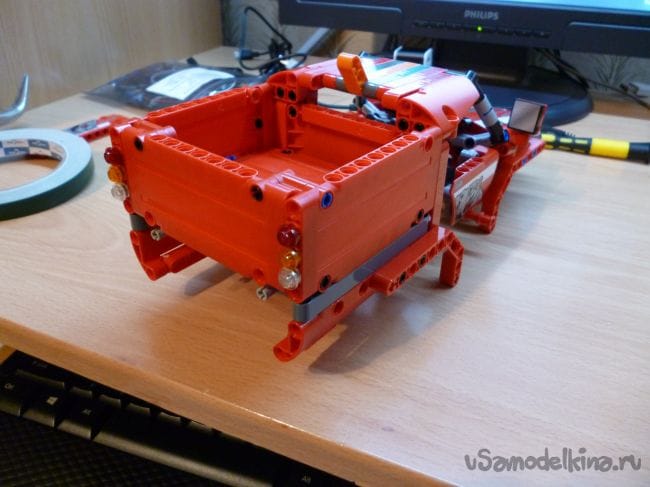

Вы можете собрать и свой вариант, просто надо будет подогнать под шасси. Здесь главное чтобы совпали крепления с шасси. Их четыре и они хорошо видны на фото снизу кабины.
Шаг 7 ставим на колеса.
Итак, нам осталось поставить кабину на шасси, надеть колеса и проверить наш внедорожник в действии.
