Двухсторонний usb коннектор. Почему раньше никто не додумался?
Дубликаты не найдены
Потому что сломается нахуй
Потому что есть type-c
Он еще Фидонетом пользуется
Вы ничего не забыли из эпохи ФидоНет.

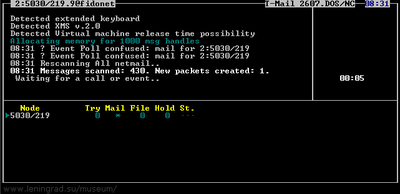

Там вообще-то ТРИ программы требуются:
Так что без T-Майла не будет Вам никакой почты в ГолдЕде.
Тайп-ц это немножко другое
Если придираться к словам, то да. Если посмотреть на фото, то сами понимаете.
с херали другое? его и придумали как замену usb-type A
странные вы люди. в usb type C даже прямо прописаны контакты (USB 2.0 дифференциальная пара, position 1, negative) а вы говорите что это самостоятельный. Наверное самостоятельный в том плане, что позволяет вообще избавится от разъемов тип А и В (в том числе и от мини), иначе бы не пихали в ноутбуки..
Скорее как замену MicroUSB.
в ноутбуки тоже на замену MicroUSB пихают?
Не видели никакой проблемы, вот и не задумывались о путях её решения. Тем более, USB накопители не сразу появились, а другие устройства даже не каждый день надо отключать/подключать.
говно эти разъемы, было у меня несколько с али, они очень недурно физически нагружают ответную часть разъема в устройстве (мама), отгибая плату с контактами, что может привести к отламыванию, уж лучше воткнуть с третьей попытки, чем сломать разъем в ноуте или пк
С какой третьей попытки?) Вы угораете все что ли? У всех адекватных ноутов юсб втыкается всегда одинаково. Бросил взгляд на флешку и воткнул.
Очень хрупкий он, не самый надежный. Долго не прослужит. Да и флешки без мателического корпуса сломать как нефиг делать. Разве что для пущего понта и шика.
почитал комменты, почему у большинства usb-разъём вставляется с третьего раза? У меня максимум со второго, может я чего не понимаю. Может надо пробовать перпендикулярно вставлять тоже?
Потому-что такой разъем нарушает принцип неопределенности Гейзенберга и его использование может привести к аннигиляции вещества и гибели вселенной.
Он все равно не с первого раза всунется.
А если они, как чаще всего бывает, смотрят вбок?
И как там плюс минус распаяны?
Conga.
Даёшь Китай )
Каким-то хером разъем там уже был, да еще и провода которые припаяны к +- потрепаны, один из них отошел при ударе от чего зарядка и не работала и внизу стоял «балласт» чтобы было чувство что там стоят «хорошие» запчасти хоть бы бумажку поставили, никакой защиты, мало ли замкнет. Ок, вырезал паяльником и излишки срезал ножом.
Да, неаккуратно, но зарядка постоянно воткнута в розетку за кроватью и там её трудно заметить. И да, качество пайки ОТВРАТНОЕ! Чувство будто сильно жидили на олове. Еврейство в 10 степени!
Типы стандартов USB и разница между ними
Вроде мы слышали, что USB 3.0 — это круче, чем USB 2.0. Но чем именно — знают не все. А тут еще появляются какие-то форматы Gen 1, Gen 2, маркировки Superspeed. Разбираемся, что значат все эти маркировки и чем они отличаются друг от друга. Спойлер: версий USB всего четыре.
USB 2.0
Когда-то было слово только USB 1.0. Сейчас это уже практически архаика, которую даже на старых устройствах почти не встретить. Еще 20 лет назад на смену первопроходцу USB 1.0 пришел улучшенный USB 2.0. Как и первая версия, эта спецификация использует два вида проводов. По витой паре идет передача данных, а по второму типу провода — питание устройства, от которого и идет передача информации. Но такой тип подключения подходил только для устройств с малым потреблением тока. Для принтеров и другой офисной техники использовались свои блоки питания.
USB версии 2.0 могут работать в трех режимах:
USB 3.0
Стандарт USB 3.0 появился в 2008 году и до сих пор используется во многих устройствах. Скорость передачи данных выросла с 480 Мбит/с до 5 Гбит/с. Помимо скорости передачи данных, USB 3.0 отличается от версии 2.0 и силой тока. В отличие от более ранней версии, которая выдавала 500 мА, USB 3.0 способен отдавать до 4.5 Вт (5 В, 900 мА).
Новое поколение USB обратно совместима с предыдущими версиями. То есть USB 3.0 может работать и с разъемами USB 2.0 и даже 1.1. Но в этом случае буду ограничения по скорости. Подключив USB 3.0 к устройству с USB 2.0 скорость, вы получите не больше 480 Мбит/с — стандарт для версии 2.0. И наоборот, кабель 2.0 не станет более скоростным, если подключить его в устройство с USB 3.0. Это связано с количеством проводов, используемых в конкретной технологии. В версии USB 2.0 всего 4 провода, тогда как у USB 3.0 их 8.
Если вы хотите получить скорость передачи, заявленную стандартом USB 3.0, оба устройства и кабель должны быть именно версии 3.0.
USB 3.1
В 2013 году появляется версия USB 3.1 с максимальной заявленной скорость передачи данных до 10 Гбит/с, выходной мощностью до 100 Вт (20 В, 5 А). С появлением USB 3.1 произошла революция в маркировках всех стандартов. Но с ней мы разберемся чуть позже. А пока запомним главное: пропускная способность USB 3.1 увеличилась вдвое по сравнению с версией 3.0. И одновременно с обновленным стандартом появился и принципиально новый разъем — USB type-С. Он навсегда решил проблему неправильного подключения кабеля, так как стал симметричным и универсальным, и теперь все равно, какой стороной подключать провод к устройству.
USB 3.2
В 2017 году появилась информация о новой версии — USB 3.2. Она получила сразу два канала (больше проводов богу проводов) по 10 Гбит/с в каждую сторону и суммарную скорость в 20 Гбит/с. Стандарт USB 3.2 также обратно совместим с режимами USB 3.1, 3.0 и ниже. Поддерживается типом подключения USB-C на более современных гаджетах.
Типы разъемов
Версий разъемов USB несколько, и для каждого есть свое предназначение.
Superspeed, Gen или как разобраться в маркировках стандартов USB
Как только в типах стандартов появилась USB 3.1, привычная цифровая маркировка изменилась и здорово запуталась. Вполне понятный и простой USB 3.0 автоматически превратился в USB 3.1 Gen 1 и ему была присвоена маркировка SuperSpeed. А непосредственно сам USB 3.1 стал называться USB 3.1 Gen 2 с маркировкой SuperSpeed +.
Но и это уже потеряло свою актуальность с выходом стандарта USB 3.2. Он получил название USB 3.2 Gen 2×2 и маркировку SuperSpeed ++. В итоге маркировка всех предшествующих стандартов опять меняется. Теперь USB 3.0, она же USB 3.1 Gen 1, превращается задним числом в USB 3.2 Gen 1 с прежней маркировкой SuperSpeed. А USB 3.1, ставшая USB 3.1 Gen 2, тоже поднялась до USB 3.2 Gen 2. При этом конструктивно все стандарты остались прежними — изменяются только названия. Если вы уже запутались во всех этих цифрах и маркировках, таблица ниже поможет внести ясность в актуальных названиях.
Если еще более кратко, то сейчас опознать стандарты USB можно так:
USB 3.0 — это USB 3.2 Gen 1, он же Superspeed
USB 3.1 — это USB 3.2 Gen 2, он же Superspeed+
USB 3.2 — это USB 3.2 Gen 2×2, он же Superspeed++
Обзор кабеля Lightning с двусторонним USB-коннектором. Надо брать
Обновлено: увы, все наши двусторонние кабели сломались через 2-3 месяца использования. Ваш опыт может быть другим, но лучше предупредим. Остальной текст ниже приводим без изменений.
Совсем недавно общественность взбудоражил неожиданный слух. Якобы в комплект к iPhone 6 будут вложены обновлённые USB-кабели. Их особенность в том, что штекер USB можно вслепую вставлять в соответствующий порт – то бишь любой стороной. Прямо как сам Lightning.
Позже выяснилось, что эта история не имеет отношения к реальности. За исключением одного факта: сам кабель действительно существует. Более того, он открыто продаётся, смело доставляется в Россию, а также стоит в три раза дешевле, чем оригинальный. И даже работает с iOS 7. Именно его я заполучил сегодня, и теперь хочу подробно рассказать, стоит ли покупать такой аксессуар.
Предложение родило спрос
Слухи о выпуске фирменного кабеля Lightning, имеющего двусторонний USB-порт, появились в середине августа. Их сопровождали очень подробные фотографии и даже видеоролики, демонстрирующие, как работает этот кабель. Многие из аналитиков и экспертов изначально заявили: речь идет об оригинальном аксессуаре, изготавливаемом на Foxconn аккурат к презентации новых моделей iPhone. Реальность оказалась намного прозаичнее.
Кабели, о которых шла речь, являются сторонней разработкой китайских производителей. То есть к Apple они никакого отношения не имеют. Две недели назад компания Truffol первой начала продавать соответствующий продукт, положив конец обсуждениям. После публикации статьи на iPhones.ru, со мной связались представители Truffol, выразив удивление тем, как много заказов наши читатели сделали в тот день.

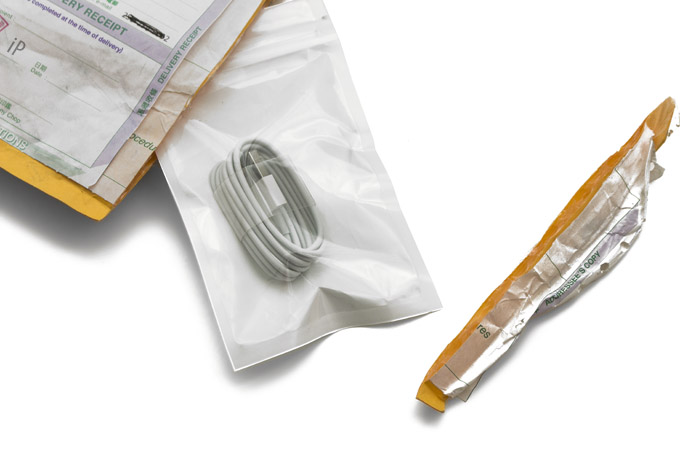

В итоге 1 сентября мне выслали два кабеля прямиком с завода в Китае. Сегодня – 7 сентября, и кабели уже у меня на руках. Всегда бы так!
Обзор + видео
Оригинальные кабели от Apple известны своей хрупкостью, но их аналоги от других производителей обычно служат ещё меньше. Продукт от Truffol сделан довольно качественно, хоть и отличить его от оригинала, в принципе, можно. Длина стандартная, один метр. Большинству этого будет более чем достаточно.
Шершавая защита кабеля, защитные крышки штекеров из глянцевого пластика, ровный и аккуратный Lightning – что отличий, что минусов у аксессуара оказалось немного. О минусах я ещё скажу, а пока давайте сравним USB-порты.
Думаю, всем понятно, где лежит оригинальный кабель, а где – продукция Truffol. Двусторонний USB реализован гениально просто. Настолько просто, что сложно понять, почему такие штекеры не обрели всемирную популярность. В центре внутренней части разъёма установлена в меру тонкая пластиковая пластина с контактными площадками с обеих сторон. Отсюда и универсальность: кабель будет работать независимо от того, какой стороной вы вставите его в USB-порт.
Быстрый тест на всей технике в доме доказал полную совместимость двустороннего кабеля Lightning со всеми существующими портами USB. Работают портативные аккумуляторы, работают MacBook и ноутбуки сторонних производителей, работают портативные консоли, телевизоры, концентраторы и колонки. Иными словами, кабель можно запросто использовать в качестве основного, брать с собой и удивлять окружающих. Более того, это реально удобно: вслепую воткнул и всё.
Единственный минус таких кабелей заключается в особенностях креплений контактной площадки, что размещена внутри порта. Она плотно крепится к задней стенке, и потому воткнуть двусторонний USB-шнур в разъём компьютера получается не до самого конца. Примерно два-три миллиметра штекера всё-таки будут выглядывать из порта, если не прилагать особых усилий. При желании можно и до конца впихнуть, но я не вижу в этом особого смысла. Всё держится очень крепко.
Взяв ненужный USB-концентратор, я решил проверить новые кабели на надёжность. Агрессивное использование в течение 15 минут – быстро и сильно воткнул, так же быстро достал, плюс давил и вертел вставленный штекер внутри порта – не разболтало как разъём, так и сам кабель. Долговременный эффект предсказать невозможно, но в целом всё понятно: нет опасности выломать что-нибудь по неосторожности.
Доказано лично: кабель без проблем работает с iOS 7 и iOS 8, с iPhone и iPad. Нет никаких сообщений об ошибке и пока что не было ситуаций, когда кабель терял связь. Даже если давить на сам штекер с разных сторон, процесс зарядки и подключение не прерываются. Всё это наводит на мысль, что в какой-то определённый момент Apple действительно рассматривала создание подобных кабелей. И если это имело место, то легко догадаться, почему в Купертино могли отказаться от идеи: штекер входит в USB не до конца, что нарушает дзен и сон Джонатана Айва.
Вердикт такой: кабели стоят каждого потраченного рубля. Доставка в Россию на сайте Truffol осуществляется бесплатно, а стоимость шнура составляет всего 10 долларов. Надо брать.
OTG – переходник своими руками
Не все старые планшеты поддерживают функцию подключения флешки или модема, а я Вам расскажу как их перехитрить и подключить к ним флешку, модем и даже жесткий диск.
Сегодня хочу представить вашему вниманию OTG – переходник.
Для начала хочу рассказать Вам что такое OTG? Это способ подключения к вашему планшету или телефону который поддерживает функцию OTG, принтер, флешку и даже жесткий диск. Еще это подключение называют — USB-host.
Также можно подключить клавиатуру или мышь к Вашему гаджету, если гаджет такую функцию поддерживает.
И так, для создания этого чудо кабеля, нам понадобится:
• Старый удлинитель USB
• Micro USB разъем (достать можно из обычного USB кабеля для вашего девайса)
• Паяльник и паяльные принадлежности
И так, поехали, чтобы нам сделать такой кабель, нам будет необходимо соединить 4й контакт с 5м контактом разъема micro USB
Мы должны добраться до четвёртого контакта и соединить его перемычкой с проводом GND так как показано на картинке
После того как мы соединим перемычкой 4й и 5й контакты, наш гаджет будет выполнять функцию активного устройства и будет понимать, что к нему собираются подключить другое пассивное устройство. Пока мы не поставим перемычку то гаджет и дальше будет выполнять роль пассивного устройства и не будет видеть ваши флешки.
Но это еще не всё, чтобы подключить к телефону или планшету жесткий диск, этого переходника нам будет недостаточно. Для подключения устройств у которых потребление больше чем 100мА, а именно 100мА может выдать порт вашего устройства, нам потребуется подключить к нашему OTG-кабелю дополнительное питания которого должно быть достаточно чтобы ваш жесткий диск заработал.
Вот схема такого переходника
Теперь пора приступить к сбору
Берем старый удлинитель USB и разрезаем его не сильно далеко от разъема 2.0, так как ток всего лишь 100мА, чтобы избежать больших потерь. Отрезаем приблизительно в том месте как показано на фото
После зачищаем наш провод
Далее его необходимо залудить и припаять как показано на схеме. Залудить нужно приблизительно 1мм провода, так как контакты на разъеме micro USB очень мелкие. Вот что получилось у меня.
Я соединил каплей припоя 4 и 5 контакты.
Ну и вот весь наш кабель в сборе
Осталось только проверить работоспособность, берем планшет, вставляем «переходник» и вставляем в него флешку, все работает о чем нам говорит мигающий светодиод на флешке и планшет определяющий флешку.
Ограничения:
Старые мобильники этого делать не умеют.
Флешка должна быть отформатирована в FAT32.
Максимальная ёмкость подключаемой флешки ограничена аппаратными возможностями телефона или планшета.
Двухсторонний Micro USB Кабель
Наконец-то к нам пришла посылочка с двусторонними кабелями фирмы BlitzWolf. Мы очень долгое время охотились за ними, но цена мягко говоря была кусачей. Пока в один день на непривычном для нас сайте интернет магазина banggood.com мы не нашли их по очень привлекательной цене.
Хотим заметить, что это наша первая покупка в магазине banggood и мы остались ею очень довольны. Продавец хорошо упаковал товар, использовав огромное количество упаковочного материала.
Избавившись от которого мы видим две небольшие коробочки с изображением кабелей, названием фирмы изготовителя, а также перечислением ключевых особенностей продукта. Внутри каждой коробочки мы находим хорошо упакованный кабель, а также небольшую брошюру. А теперь переходим к рассмотрению самого кабеля. С одной стороны мы видим стандартный разъем USB, с противоположный разъем microUSB, длина кабеля 1 метр. Если внимательно вглядеться в сами коннекторы, то можно заметить, что они двусторонние. Вы можете подсоединять их любой стороной без опасения повредить что-либо. Делается это очень просто и без усилий.
Единственное, если Вы хотите зарядить устройство, то можете подсоединить кабель любой стороной, но вот если Вы хотите передать через кабель информацию, например соединить телефон с компьютером, то один разъем вы подсоединяете как получится, а второй только в определенном положении, иначе информация передаваться не будет. Так что проще эти кабели использовать только для зарядки и не задумываться какой стороной куда подсоединять.
А теперь давайте проверим качество кабелей и узнаем на что они способны. Берем USB-тестер, подсоединяем к нему нагрузку и нашим новым двусторонним кабелем соединяем с повербанком. Увеличиваем силу тока до 2.1А и Вы видите, что кабель отлично справляется с поставленной задачей. Проверяем второй кабель – результаты те же.
Производитель не обманул, кабель действительно отличного качества и подходит для зарядки любого гаджета. А его двусторонняя универсальность делает его незаменимым при каждодневном использовании.
