Как правильно установить дымоход своими руками: все нюансы при монтаже дымовой трубы

В своем частном доме или бане при наличии отопительного котла, камина или печи очень важно корректно подобрать способ избавления от продуктов горения. А основной из них – это дым. Если подойти к вопросу невнимательно, то можно не только снизить КПД при функциональной эксплуатации, но и подвергнуть собственную жизнь опасности. Угарный газ, если он распространяется внутрь помещения хоть в небольшом количестве, способен вызвать серьезное отравление организма. Правильный монтаж и установка трубы дымохода своими руками – это задача на сегодняшний день доступная не только профессионалам, но также и любителям, которые детально изучили техническую сторону вопроса.

Правила обустройства

Угарный газ практически невозможно определить, он не обладает вкусом и запахом, незаметен визуально. Причем он тяжелее воздуха, поэтому оседает и остается в помещении. В связи с этим необходимо следовать основным правилам при установке теплогенератора и дымохода:

Существуют нормы, выдвигаемые при монтажных работах в зависимости от типа используемого топлива. Это СНиП 41-01-2003, НПБ 252-98 и ВДПО. Их игнорирование может вызвать множество нарушений, которые сказываются на качестве работы теплогенератора. Неправильная подборка устройства может привести к перегреву перекрытий, недостаточная тяга приводит к оседанию сажи, а негерметичная сборка приводит к задымлению помещения.

Основные технические характеристики дымохода

Диаметр

Как правило производители теплогенерирующих устройств в инструкциях прописывают рекомендуемый диаметр дымохода. Данный параметр напрямую зависит от силы тяги. А она уже определяется высотой, зависимость прямо пропорциональна. Основное требование: диаметр не может быть уже диаметра патрубка печи, это запрещено.

Высота

Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП 41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Материал

На сегодняшний день у потребителя есть много вариантов при выборе системы дымоотведения:

Как правильно смонтировать дымоход – выбираем тип вывода

Существует два варианта прохода дымоотвода:

Монтаж

Обязательно следует придерживаться требований СПиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

Как собирать сэндвич: по дыму или конденсату

Важный момент – это выбор способа сборки дымохода. Особенно вопрос актуален, если говорить про монтаж промышленных дымоходов.

Итак, существует два базовых типа – сборка по конденсату или дыму. Мы однозначно рекомендуем сборку по конденсату: каждая следующая труба вставляется внутрь предыдущей. Не забываем, что установка дымохода проходит снизу от теплогенератора вверх.

При сборке по конденсату влага стекает вниз по внутренней стенке, не оседает на трубе, накапливая сажу и разъедая стенки. Также важным моментом при сборке по конденсату является то, что влага не попадает в теплоизоляционный слой сэндвич-дымохода, тем не самым не разрушая его. Срок службы труб из нержавеющей стали тем самым повышается.

Основные требования к дымовому каналу

Главные критерии прописываются в нормах противопожарной безопасности. Как было сказано выше, на правильную установку дымовой (дымоходной) трубы влияет диаметр, высота и тип сборки. Обязательным условием является выдержка расстояния от стен и перекрытий, наличие потолочно-проходного узла, грамотная изоляция всех стыков.

Инструкция установки по конкретным типам

Керамические дымоходы отличаются высокой стойкостью к высоким температурам, долговечностью и отличными эксплуатационными качествами. Гладкая поверхность снижает вероятность накопления сажи или золы.

Разделяются по материалу:

Срок службы у таких моделей тоже разный.

По типу сборки керамические дымоходы бывают:

Сборка керамического дымохода

Конструкция сборного типа состоит из нескольких элементов:

Порядок сборки

Итак, чтобы понимать, как правильно установить дымоходную трубу, необходимо иметь в виду, что дымоход из керамики имеет несколько ключевых особенностей.

Во-первых, необходимо возвести основание. Требуется ровная поверхность без малейших сдвигов и шероховатостей.

Во-вторых, подключаем тройник посредством специального модуля. Он имеет патрубок, а все стыки при подключении замазывают раствором.

Выступающую над крышей часть можно обложить кирпичом или блоками, чтобы создать приятный внешний вид и защитить теплоизоляцию от внешнего воздействия.

Нюансы

Помните, что вы имеете дело с модульной системой. И все крепления должны быть максимально плотными, без всяких зазоров.

Если на элементах есть сколы или трещины, сразу меняйте их, они уже полностью непригодны для эксплуатации.

Работа с клеем

Используется специальный кислостойкий клей. Он приобретается в порошковой форме и разводится водой в соотношении примерно семь к одному. Время приготовления всего десять минут.

Помните, что перед нанесением поверхность нужно обильно намочить с помощью губки. И лучше использовать клей с запасом, чтобы случайно не пропустить просвет

Инструкция по кладке из кирпича

Пожалуй, самый традиционный вариант дымохода. Такой вариант используют в качестве внешнего кожуха, но такие трубы мы рекомендуем обязательно гильзовать трубой из нержавеющей стали.

Особенности кирпичной трубы: основные минусы

Это сложность сбора такой тяжелой конструкции, если проводить сборку самостоятельно. Высокая стоимость – это один из самых дорогих вариантов. А также:

Выбор материала и приготовление раствора

На данный момент на рынке представлены несколько типов кирпичей. Красный – это наиболее усредненный вариант. Обожженный, как его принято называть, подходит в качестве материала под дымоход, но нельзя сказать, что это лучший выбор. Лучше выбрать темный образец, который еще принято называть пережженным. Он наиболее огнеупорен и долговечен, предназначен для именно таких задач.

А вот розовый цвет кирпича говорит о том, что при его производстве не применялась сильная термическая обработка.

Для раствора подойдет смесь глины и речного песка. Можно добавить цемент. Важно выбрать чистую смесь, без примесей и мелкого сора. При выборе глины ориентируйтесь на ту, которая добывалась на значительной глубине более двух метров.

Пропорции два к одному, песка больше, соответственно. И помните, что перед работой смесь замачивают на двое суток. Лишь в этом случае будет достигнута верная консистенция.

Порядок кладки основных частей

Первым этапом необходимо выложить насадную трубу. Это небольшой элемент, расположившийся сразу над отопительной или печной системой. Высота небольшая, 5-6 кирпичей будет вполне достаточно. Используется обычная прямоугольная форма.

Далее устанавливается распушка, утолщенная часть. Она выкладывается постепенным приростом диаметра с шагом в полкирпича. Ее обычные габариты 600 на 450 мм. И сразу за ней начинается основная труба, вплоть до шейки, на финише устанавливают колпак или зонт.

Недостатки кирпичных и керамических дымоходов

У керамических и кирпичных дымоходов есть несколько основных недостатков:

Керамический в 2-3 раза дороже варианта из нержавеющей стали. В случае с кирпичом, останавливая выбор на красном кирпиче (а именно он может соответствовать высоким температурным нагрузкам банных печей), вы должны быть готовы выложить приличную сумму не только за сам материал, но и за работу мастера. Выкладка кирпичного дымохода своими руками – очень рискованный вариант, так как на деле можно не добиться нужной кондиции в парной, а также безопасного прохода потолочных перекрытий. Услуги профессионала в этом деле на рынке оцениваются очень дорого.

– Сборка керамических дымоходов подразумевает наличие таких инструментов: угловая шлифовальная машина (болгарка), алмазный диск, корундовый диск, резиновая киянка, рулетка, уровень, мастерок, угольник, ведро, (миксер, дрель, маркер, монтажный пистолет).

– Необходимо правильно развести раствор для керамических труб и отдельно для бетонных или керамзитных блоков.

– Требуется время для просушки изделия, тем более при кирпичной кладке.

– Срок службы изделия и безопасность его использования напрямую зависит от качества прохождения стыков керамических труб (или кирпича). Места соединения обязательно должны выравниваться влажной губкой, лишний раствор убирается, чтобы придать швам гладкость. Следует отметить, что наибольший риск разгерметизации и пожароопасности возникает в местах соединения.

Источник

Сообщества › Сделай Сам › Блог › дымоход

Комментарии 95

что могу сказать, при ремонте дома пришлось ВРЕМЕННО делать так как у ТСа на рисунке, т.е, после одного сезона в горизонтальном канале скопилось большое кол-во сажи(это мы увидели когда разобрали всю конструкцию), печь к концу отопительного сезона заметно хуже стала топиться, часто поддымливала.
Если временно, то работать будет, а на постоянку я бы отказался от такого исполнения.
Сейчас сделан вертикальный дымоход и трубу чищу 1 раз в 2-3 года.

у меня диаметр трубы 125, колено идет параллельно крыше

Вертикально. Зачем эти углы? конденсат там, сажа. Выше конька крыши на полметра и все ок

Я извиняюсь, а чем обусловлено такое положение трубы и вывод трубы именно в том месте через крышу? Вывод по прямой вполне приемлемый и безопасный вариант. Не мудрствуйте лукаво — прямой вывод и всё.

горизонтально нельзя. Если нет возможности прямого выхлопа, делать наклон, максимально крутой. Как вариант, верхняя часть от пола на крышу вертикально, с надежной опорой на несущую конструкцию, боковое примыкание максимально вверху. Внизу верхнего дымохода желательно устроить ревизию для чистки. верхний край дымохода ОБЯЗАТЕЛЬНО выше уровня конька, иначе будут проблемы с обратной тягой.

Как вариант такую конструкцию можно рассмотреть, труба не горизонтально, а наклонно. Так раньше делали (конец 19 — начало 20 века).
Но на самом деле не ясно, для чего усложнять систему, а не сделать вертикальную одну трубу.

Кошмарно опасная конструкция. В своем доме лично разбивал такие стремные наклонные дымоходы, все потресканое. Так делали, когда печи были в разных помещениях, и сводились в один дымоход.

Ну да, теперь наверное не делают так. Проще прямой выход сделать. Раньше, видимо, проблемы с герметичностью прохода через крышу были.

А разве проекта нету на газификацию дома?Там же должно всё быть указано.

Однозначно только вертикально.

Горизонтально нельзя. Если котел газовый, у него много конденсата, зальет, потом зимой замерзнет, тяги вообще не будет, будешь устраивать танцы с бубном под крышей. Поставь вертикально. Тебе надо будет всего две трубы если по науке. И в деньгах сэкономив и жизнь свою спасёшь. А вообще хозяин барин. Можешь вообще оставить на чердаке и выводить не надо и крышу портить 😉

Выводить трубу строго вертикально! И только сэндвич. Нержавейка внутри и снаружи либо оцинковка-либо так же нержавейка(это уже по финансам).

А у нас газовщики требую установки только капитальной, кирпичной трубы, иначе отказываются подключать и обслуживать котлы! Ещё и штрафами, какими-то, грозят!

Бред вообще.Уволить их за вымогательство)

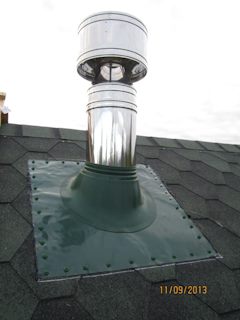

6. Для герметизации примыкания трубы и кровли используется специальный ПРОКЛАДКА)) мастер-флешь

Уродливая эта ботва…вид крыши портит

согласен. а что есть други варианты?

Есть же кровельные элементы аля
dymohodvulkan.ru/good3326.html
Покрашенный в цвет крыши, смотрится лучше, чем мастер-флеш.

дак они закладываются вроде в процесе монтажа кровли…не? или так же на герметик

И так и так можно…верхний край под конек хорошо бы заводить.

5. участок на холодном чердаке да и вообще лучше сделать сендвичем из нержавейки.

1. Горизонт участок желательно не более 1-1,5 метра…и то лучше чтоб он был под 45 градусов.

2. По возможности нужно сделать дымоход как можно ВЕРТИКАЛЬНЕй.
для того что дымоход нужно будет чистить он обрастает ворсом изнутри за сезон!

3. Опять же для чистки и для возможного конденсата если не сендвич…ну и вообще бывает …Нужно вертикальный участок завершить тройником…как писали ниже.

4. Труба как у вас на рисунке в конек не выводится а выводится по схеме…

Горизонтальная труба сильно снизит тягу. Лучше под углом ставить.

Мда, пожарники за такую схему отсношают про полной. Что мешает вертикально вывести 190-ую трубу? Прям вот в конек надо вкорячить абы как. Не надо ни в какое старье врезаться, делайте начисто — жизнь и здоровье спасибо скажут. Газовые котлы, в отличие от печей и дровянок имеют более активный выброс и им нужна хорошая тяга.
Вот типовая схема высот вывода в зависимости от расстояния до конька — remoo.ru/wp-content/uploa…a-v-chastnom-dome-4-1.jpg
Если хотите толком разобраться- то читайте СНиП 2.04.05-91 и ДБН В.2.5-20-2001 и более свежие СП.

не знаю ка у вас. у нас за лежаки и асбестовые трубы лепят не хилые штрафы. хотя оправдано. на примере знаю сколько знакомых людей погорело.

у односельчанина баня из-за асбестовой трубы, у друга дом из-за лежака. асбестовая труба при перепадах температур трескается и лопается.

как видно по чертежу, она вторая и третья, так что нагрева практически не будет …

Сунь руку на выход из трубы дыма и узнаешь на сколько она не сильно горячая! Этого хватит, чтобы труба азбестовая лопнула!

давно эта труба использовалась под угольный котёл и труба целая …
а у газового котла выхлоп на много прохладней …

Ну смотри сам, если всё знаешь! Тогда зачем спрашиваешь совет и мнение людей! Если у тебя 9 жизней как у кошки ставь! Только не стоит судьбу испытывать!

а потом появится пост — помогите! дом сгорел! )))))

Горизонтальная часть не больше 1го метра！

Потому что потом чтоб вытягивало надо будет вверх много лишних труб

Вам уже писали-есть нормы, по которым все проектируется…
включите соображалку и продумайте варианты…
Можно под углом 45 гр.

Добавлю все опробовано.все вьюги не было задуваний

а что мешает сделать под 45 градусом уклон трубы 3.5 метров и уже не будет значительного сопротивления чем в 90 градусными углами

уже есть труба, асбестовая …
старый дымоход от дравяного котла остался, вот и хочу в него врезаться …

мммда усложнил задачу тогда остается надеется на лутчшее

Будет, только горизонтальную трубу надо под наклоном

Та труба что 190 горизонталка должна идти под наклоном 35 градусов тоже самое в том году проделал.примерно тежи метражи и проходы…тож не хотел дырявить крышу в холодной.прошел через мурлат и соединил с со старым…тож газовый котел.тяга есть.

Такой получился, да и спецы рекомендовали.он впринцыпе роли не играет самое главное не делать горизонтальных труб в них тяга затухает.

Хватит, это ж газовый котел.

дымоход выходит в конек крыши …

Первое.У каждого котла в паспорте оговаривается какой диаметр дымохода для данного котла подходит.И не надо ничего выдумывать.Если нет паспорта, гугл в помощь.Второе.Есть СНИПы, ГОСТы, схемы и т.д.в которых всё указывается.Всё индивидуально.Если самому это покажется сложным, лучше обратиться к квалифицированному специалисту, потому, что от того насколько правильно смонтирован дымоход зависит долговечность работоспособности котла, расход газа и т.д., ну и ваша жизнь в конце концов.А по советам «соседей» такие вещи не делаются.Удачи!

специалисты уже советовали соседу …
для турбированного, настенного котла, заставили ставить вытяжку трубой 220 мм …

Первое.У каждого котла в паспорте оговаривается какой диаметр дымохода для данного котла подходит.И не надо ничего выдумывать.Если нет паспорта, гугл в помощь.Второе.Есть СНИПы, ГОСТы, схемы и т.д.в которых всё указывается.Всё индивидуально.Если самому это покажется сложным, лучше обратиться к квалифицированному специалисту, потому, что от того насколько правильно смонтирован дымоход зависит долговечность работоспособности котла, расход газа и т.д., ну и ваша жизнь в конце концов.А по советам «соседей» такие вещи не делаются.Удачи!

им бы по больше денег содрать …

Ниже говорили про дополнительный метр трубы на колено, так же добавлю что на каждый горизонтальный метр два вверх.
Плюс ко всему наружнюю трубу надо утепленную.Конденсатоотвод обязательно.
Грибок выше конька минимум на 50см.
Итог ценник дымохода минимум 50% цены котла.
А вообще по мне так чертеж очень странный.

Это я образно.
Интересно где будет стоять котел, что приходится дымоход отводить на 3.5 метра по горизонтали.

в доме, при входе …
не хочется дырявить крышу, а старый дымоход от дравяного котла остался, вот и хочу в него врезаться …

Понятно.
Мое мнение, котел у стены, дымоход через стену и вверх.

я же говорю, у меня уже есть старый дымоход (горизонтальная и верхняя труба )

когда последний раз проверяли?

в доме, при входе …
не хочется дырявить крышу, а старый дымоход от дравяного котла остался, вот и хочу в него врезаться …

Дровяной остался? А то два в один дымоход нельзя. Крышу дырявить не надо, проще через стену возле самого котла. Я вот оставил дровяной а рядом газовый висит, на газовый свой дымоход из нержавейки. Да и старый если оставите придется гильзовать и штукатурить, а то с новым котлом будет кирпич сыпаться.

в доме, при входе …
не хочется дырявить крышу, а старый дымоход от дравяного котла остался, вот и хочу в него врезаться …

не проще ли стену продырявить тогда?

Жека спроси у соседа возми пол литра и все будет хоккей прости я для разрядки

пол литры будет мало )))

Отстойника то нет, зальет все нахрен

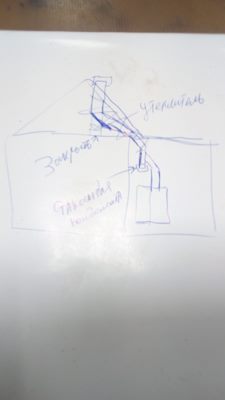

нарисовал ему рисунок.Разберется.

Насколько помню по правилам длинна горизонтального участка не более 3 метров
И уклон чтоб был горизонтального участка не менее 3 градуса

1) Диаметр трубы должен быть везде одинаковый, в противном случае будет падать скорость потока дыма
2)Если в конструкции вашего дымохода имеются изгибы и колена, то необходимо помнить, что они уменьшают тягу, так как создают дополнительное сопротивление выходу дымовых газов. Постарайтесь их количество свести к минимуму, а каждый изгиб компенсируйте высотой трубы из расчета, что каждое колено в 90° должно повлечь за собой увеличение высоты дымохода на 1 метр, а колено в 45° — увеличение высоты дымохода на 0,5метра. Другими словами, если в трубе дымохода имеются 2 изгиба в 90°, то его высота должна быть на 2 метра больше высоты дымохода без изгибов.
3) И самое главное, все выше написаное это для печей и если у вас котел без принудительного удаления сгоревших газов, то этот вариант ваш.

Да, и леечка для конденсата снизу на улице, то есть вместо колена ставится тройник и снизу лейка.

Почитайте ДБН В.2.5-20-2001
«Длина горизонтального участка дымового канала от отопительного оборудования с герметичной камерой сгорания при выходе через наружную стену принимается не более 3 м. Уклон трубы должен быть не менее 0,01 в сторону газового прибора.» (газовщики разрешили сделать уклон в другую сторону так как конденсат будет стекать в котел, высота считается от уровня крыши, горизонтальный участок лучше убрать)

Можно сделать как угодно, когда горгаз придет, всё равно будешь переделывать, так как они скажут.

иначе они не примут в эксплуатацию газовое оборудование дома

Я бы советовал читать СНиП

горизонталь слева приподнять для тяги, сделать отверстие для сбора конденсата

про конденсат забыли … при такой конструкции но будет где то скапливаться это раз и второй момент какой мощности котел?
