Как сделать график пирог

Учимся создавать правильные круговые диаграммы

Круговые диаграммы широко используются в науке о данных. По сравнению с гистограммами и линейными графиками круговая диаграмма выглядит невероятно просто (и для создания, и для понимания). Круг разделен на несколько частей. Угол каждого сектора показывает, насколько велико его значение относительно других. Это стандарт, позволяющий быстро сравнивать значения друг с другом. Но несмотря на простоту и обыденность, многое может пойти не так.

Такие диаграммы, как гистограммы, box plot, линейные графики, имеют ортогональные (перпендикулярные) оси x и y. Это делает их интуитивно понятными для нас. А вот круговые диаграммы (или pie chart) не могут похвастаться наличием прямых углов, что и делает их более трудными для анализа.

В этой статье я дам пять советов, которые Вы можете использовать, чтобы избежать ошибок в построении круговых диаграмм и более точно доносить информацию.

Используйте «приглушенные», но контрастные цвета

В отличие от гистограмм, которые могут иметь одну цветовую гамму, круговые диаграммы должны быть окрашены в разные цвета. Причина в том, что столбцы на гистограммах разделены.

Поскольку они разделены, то легче разделить дискретную переменную x на классы. А вот границы секторов на круговой диаграмме, которая окрашена в схожие цвета, труднее выделить. Особенно для тех, кто имеет слабое зрение или плохое «ощущение цвета» (примерно у 1 из 10 мужчин есть какая-либо форма дальтонизма, не говоря уже о том, что мужчинам трудно отличить пунцовый от красного, а бежевый от кремового).

Кроме того, в то время как столбчатые диаграммы имеют четкое начало и конец по оси x, pie chart имеют круглую форму. У них нет ни начала, ни конца, ни направления. Поэтому трудно гарантировать, чтобы самый темный оттенок принадлежал наибольшему сектору, а более светлые – меньшим значениям. (Например, на рисунке выше изображен случай, когда выбранная цветовая гамма играет злую шутку с читателем. Думаю, не многие сразу догадались, что сектор для Ruby на самом деле больше, чем для Java)

Поэтому, чтобы избежать путаницы используйте цвета, которые легко различить. При этом они все же должны быть приглушенными (не яркими). Благодаря этому, различать разные разделы будет гораздо удобнее. Кроме того, это не создает ложного впечатления о непрерывности между фрагментами — каждый фрагмент представляет собой отдельный «кусочек пирога».

Стандартные цвета Google или Microsoft тоже подойдут:

Для столбчатых диаграмм лучше выбрать один цвет и разные уровни яркости (столбец «Lighter / Darker» ниже), но для круговых диаграмм лучше выбирать цвета в шестиугольнике основных цветов, придерживаясь внешней стороны и двигаясь по периметру, пока не наткнетесь на новый цвет.

Несмотря на то, что мы выбираем яркие цвета, чтобы различать сектора, они все же должны быть организованы так, чтобы цвета были понятными и не резкими. Для каждого цвета нужно определиться с яркостью (цвет должен быть тусклым, а не ярким).

Это значительно упростит сравнение «кусочков пирога» и не даст ощущение загруженности графика.

Прекратите разрывать ломтики. Пожалуйста.

Часто люди выносят некоторые части круговой диаграммы за пределы окружности, чтобы привлечь к ней больше внимания. А уж если фокус внимания уже смещен, то про объективный анализ говорить не стоит.

Круговая диаграмма предназначена для процентов, а не абсолютных значений. Это значит, что основная цель – сравнение, а не выделение значения. Если бы нам нужно было привлечь внимание к большому, относительно других, значению, то мы бы использовали столбчатую диаграмму, где один столбец сильно возвышался бы над другими, показывая тем самым свое превосходство. Для этого не обязательно было считать процентное соотношение.

Тем более при выделении одного фрагмента, читателю становится труднее сравнивать фрагменты. Вдобавок предполагается, что проценты в сумме составляют 100%, так зачем же вытаскивать кусочек?

Круговую диаграмму делает полезной то, что у нее есть некоторый аспект непрерывности — периметр представляет собой плавную кривую, в которой собраны все данные. Если «кусочки разнести», то целостность будет нарушена.

Единственное, что может быть хуже «отломленного» сегмента, — это два разнесенных по сторонам сегмента.

При желании, pie chart может выглядеть и так:

Но на пирог это уже явно не будет похоже…

Когда сегменты вынимаются из тесного, аккуратного круга, который их связывает, это устраняет аспект «сложения до 100%», который делает круговую диаграмму эффективной. В противном случае он становится похож на гистограмму, где ничто не дает в сумме 100%, но части являются полусопоставимыми.

Вместо этого используйте игру цветом: сектор, который Вы хотите выделить сделайте ярче, а остальные сделайте более тусклыми. Однако будьте осторожны, так как все цвета при уменьшении интенсивности сходятся к белому, границы могут начать сливаться. В этом случае использование небольшого разрыва между сегментами круговой диаграммы (примерно 0,01 дюйма) для создания границ будет даже необходимо. Такой подход поможет сохранить целостность круга и при этом привлечет внимание к определенной части диаграммы.

Никаких спецэффектов, и точка

Почему-то многие думают, раз программа полна различными инструментами и спецэффектами, то обязательно нужно их освоить и применять везде и всюду. «А иначе люди не поймут, что Вы умеете этой программой пользоваться.» Наверное, они думают именно так. А иначе я не вижу другой причины для использования подсветок, поворота объемных фигур, зеркального отражения и прочих «прибамбасов».

Намного быстрее и проще сделать простую, лаконичную диаграмму. Не нужно изучать все варианты в библиотеке макетов. Не добавляйте тени, не вращайте метки, не делайте ничего, что не является абсолютно необходимым для четкой передачи данных.

Одной из особенностей теней является то, что они придают круговой диаграмме трехмерный вид. Но pie chart по своей природе двумерны. В ней сравниваются две переменные, поэтому изображение должно быть только двумерным.

Без легенд

Добавление легенды заставляет зрителя переключаться между легендой и фактическим графиком. Зрителю намного проще просто отметить прямо на диаграмме, какой сегмент к чему относится.

Максимум 5 кусочков

Слишком много срезов отвлекают от сути диаграммы. Сверхмалые кусочки настолько неразличимы, что их невозможно даже сравнивать, да и надписи и метки начинают перекрываться.

Есть условное правило: надо использовать не более 5 секторов. Если в Ваших данных больше критериев, то отличный способ для их отображения – создание отдельного сектора под названием «Другое». Если кусочки настолько малы, что их даже сложно отличить друг от друга, то скорее всего и в анализе они не будут активно использоваться.

Таким образом, количество срезов является параметром. С помощью такого подхода мы можем рассматривать наиболее важные срезы, не отказываясь от идеи сложения до 100%, что также дает нам более полное представление об истинном распределении. А подпись количества элементов в категории «Другое» поможет лучше понять размеры элементов в этой категории.

На этом мы закончили обозревание основных правил создания круговых диаграмм. Уверены, Вы и до этого их знали, и активно ими пользовались. Но повторение, как говорится, мать учения!

Научитесь использовать весь функционал Excel для работы с данными, их визуализации и автоматизации рабочих задач на курсе «Excel Academy» от SF Education!

Автор перевода: Алексанян Андрон, эксперт SF Education

Источник

Как сделать график пирог

Круговая диаграмма представляет данные в виде пропорциональных долей от целого. Вся совокупность значений наглядно выражается кругом. Относительная величина каждого значения отображается в виде сектора, площадь которого соответствует вкладу в общий объем.

В английском языке этот вид диаграмм называется pie chart, что дословно означает диаграмма пирога. В русском языке существует несколько альтернативных названий, частично зависящих от видоизменения диаграммы: круговая, секторная, кольцевая…

Круговая диаграмма весьма удобна, когда нужно представить долю каждого значения по отношению к общему объему. К примеру, компоненты смесей или группы населения отдельной страны и т.д.

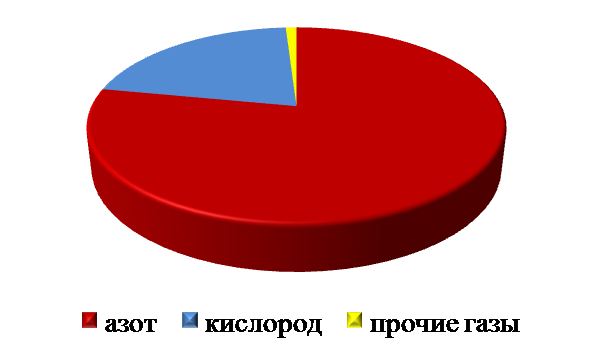

Круговая диаграмма состава атмосферного воздуха:

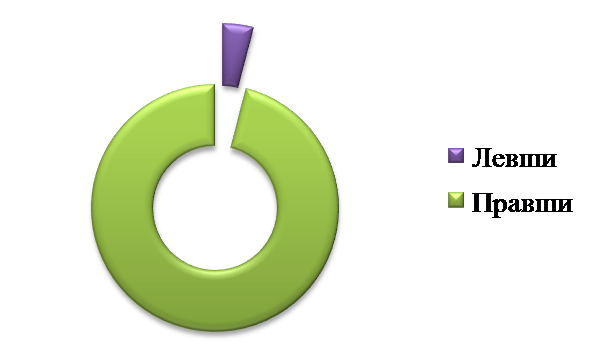

Кольцевая диаграмма левшей и правшей населения Земли:

На сайте http://www.shaheeilyas.com/flagsв виде круговых диаграмм показаны флаги всех стран мира. Знамя Российской Федерации в виде круговой диаграммы выглядит следующим образом:

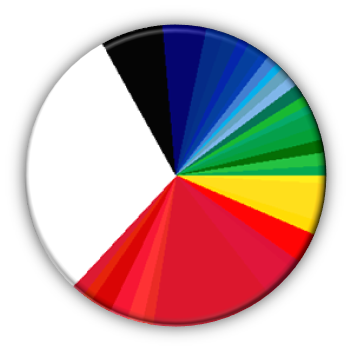

Также примечательно, что внизу страницы представлена круговая диаграмма, отражающая цветовую гамму всех флагов мира:

Это редкий случай, когда круговая диаграмма с таким количеством отдельных значений все еще не теряет информативности.

UPD 08.12.2010: Круговая диаграмма: бублик с “приколом”

Все чаще и чаще в поисковой сети можно натолкнуться на сайты с развлекательными диаграммами. Поиск фразы «смешные графики” в Google дал около 125 000 результатов. Диаграммы-анекдоты, диаграммы-пословицы, диаграммы-всечтоугодно. Не знаю, можно ли считать это разновидностью юмора или струей в искусстве, но разглядывать и читать такие странички очень интересно.

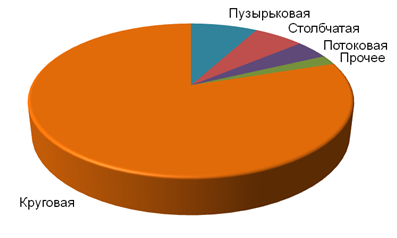

Как это связано с круговыми диаграммами? – спросите Вы. Ответ привожу в виде круговой диаграммы:

Какие виды диаграмм чаще всего используются в сети?

Вот некоторые «перлы”, которые мне понравились больше всего.

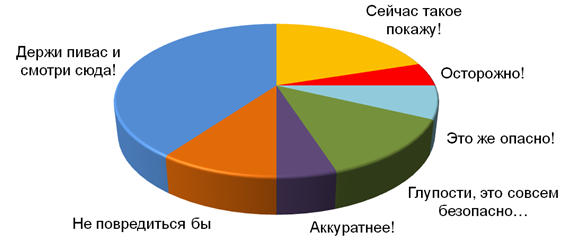

Фразы, сказанные перед несчастным случаем:

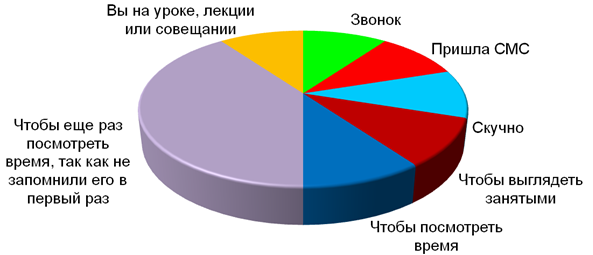

Зачем люди смотрят на экран мобильника?

Что думают родители, если Вы не берете трубку?

Источник

Добавление круговой диаграммы

Круговые диаграммы — распространенный способ показать, какую часть от общего количества (например, годового объема продаж) составляют отдельные значения (например, квартальный объем продаж).

Выберите приложение, с которым работаете

(Либо сразу перейдите к сведениям о круговых диаграммах, пропустив описание приложений).

Примечание: Снимки экрана в этой статье относятся к Office 2016. Если вы используете более раннюю версию Office, интерфейс может немного отличаться, но действия будут теми же.

Excel

На листе выделите данные, которые будут использоваться для круговой диаграммы.

Дополнительные сведения об упорядочении данных для круговой диаграммы см. в разделе Данные для круговых диаграмм.

На вкладке Вставка нажмите кнопку Вставить круговую или кольцевую диаграмму, а затем выберите нужную диаграмму.

Щелкните диаграмму, а затем добавьте последние штрихи с помощью значков рядом с диаграммой.

Чтобы показать, скрыть или отформатировать такие элементы, как названия осей или подписи данных,щелкните элементов диаграммы .

Чтобы быстро изменить цвет или стильдиаграммы, используйте стили .

Чтобы отфильтровать или скрыть данные на диаграмме, щелкните «Фильтры диаграммы» .

PowerPoint

Выберите команду Вставка > Диаграмма > Круговая и выберите нужный тип круговой диаграммы.

Примечание: При уменьшении размера экрана кнопка «Диаграмма» может стать меньше:

В появившейся электронной таблице замените заполнители собственными данными.

Дополнительные сведения об упорядочении данных для круговой диаграммы см. в разделе Данные для круговых диаграмм.

По завершении закройте редактор электронных таблиц.

Щелкните диаграмму, а затем добавьте последние штрихи с помощью значков рядом с диаграммой.

Чтобы показать, скрыть или отформатировать такие элементы, как названия осей или подписи данных,щелкните элементов диаграммы .

Чтобы быстро изменить цвет или стильдиаграммы, используйте стили .

Чтобы отфильтровать или скрыть данные на диаграмме, щелкните «Фильтры диаграммы» .

На вкладке Вставка нажмите кнопку Диаграмма.

Примечание: При уменьшении размера экрана кнопка «Диаграмма» может стать меньше:

Нажмите кнопку Круговая и дважды щелкните нужный тип диаграммы.

В появившейся электронной таблице замените заполнители собственными данными.

Дополнительные сведения об упорядочении данных для круговой диаграммы см. в разделе Данные для круговых диаграмм.

По завершении закройте редактор электронных таблиц.

Щелкните диаграмму, а затем добавьте последние штрихи с помощью значков рядом с диаграммой.

Чтобы показать, скрыть или отформатировать такие элементы, как названия осей или подписи данных,щелкните элементов диаграммы .

Чтобы быстро изменить цвет или стильдиаграммы, используйте стили .

Чтобы отфильтровать или скрыть данные на диаграмме, щелкните «Фильтры диаграммы» .

Чтобы расположить диаграмму и текст в документе, нажмите кнопку «Параметры разметки» .

Данные для круговых диаграмм

Столбец или строку электронной таблицы можно преобразовать в круговую диаграмму. Каждый сегмент диаграммы (точка данных) показывает размер или процентное отношение этого сегмента ко всей диаграмме.

Круговые диаграммы лучше всего использовать, когда:

нужно отобразить только один ряд данных;

ряд данных не содержит нулевых и отрицательных значений;

ряд данных содержит не более семи категорий — диаграмма из более чем семи сегментов может быть сложной для восприятия.

Другие типы круговых диаграмм

Помимо трехмерных круговых диаграмм, вы можете создать круг и линию круговой диаграммы. Эти диаграммы отображают меньшие значения во вторичной круговой или линейчатой диаграмме с накоплением, что упрощает их чтение. Чтобы преобразовать диаграмму в один из этих типов, щелкните ее, а затем на вкладке Работа с диаграммами | Конструктор выберите команду Изменить тип диаграммы. Когда откроется коллекция Изменение типа диаграммы, выберите нужный тип.

Источник

Представление данных на кольцевой диаграмме

С Microsoft Excel вы можете быстро превратить данные в кольцевую диаграмму, а затем использовать новые возможности форматирования, чтобы сделать эту кольцевую диаграмму более простой для чтения. Например, добавив легенду, метки данных и текстовые поля, которые указывают на то, что представляет каждое кольцо кольцевой диаграммы, можно быстро понять данные, на диаграмме.

После создания кольцевой диаграммы вы можете повернуть секторы, чтобы представить данные в различных перспективах, акцентировать внимание на определенных секторах, отделив их от диаграммы, или изменить размер отверстия, чтобы увеличить или уменьшить секторы.

Примечание: Начиная с Office 2016, кольцевая диаграмма больше не поддерживается в пользу диаграммы «звездочка».

Выберите нужное действие

Дополнительные сведения о представлении данных в виде кольцевой диаграммы

Данные, которые находятся на листе только в столбцах или строках, можно представить в виде кольцевой диаграммы. Как и круговая диаграмма, кольцевая диаграмма показывает отношение частей к целому, но она может включать более чем один ряд данных. Каждый ряд данных, нанесенный на кольцевую диаграмму, добавляет к ней кольцо. Первый ряд данных отображается в центре диаграммы.

Из-за их формы кольцевые диаграммы может быть сложно понимать, особенно когда на них представлено несколько рядов данных. Пропорции внешних и внутренних колец не точно отражают размер данных: точки данных на внешних кольцах могут отображаться больше точек данных на внутренних кольцах, тогда как их фактические значения могут быть меньше. Здесь помогает отображение значений или процентов в метках данных, но если вы хотите визуально сравнить точки данных, то следует использовать гистограмму с накоплением или линейчатую диаграмму с накоплением.

Кольцевые диаграммы рекомендуется использовать, если:

Требуется отобразить один или несколько рядов данных.

Все значения, которые требуется отобразить, неотрицательны.

Среди значений, которые вы хотите отобразить, нет нулей (0).

Имеется не более семи категорий на каждый ряд данных.

Категории соответствуют частям целого в каждом кольце кольцевой диаграммы.

При создании кольцевой диаграммы вы можете выбрать один из следующих подтипов:

Кольцевая. Этот тип диаграммы показывает данные в виде колец, каждое из которых представляет набор данных. Если в подписях данных отображаются проценты, каждое кольцо в сумме должно давать 100%.

Разрезанная кольцевая диаграмма. Подобно разрезанным круговым диаграммам, разрезанные кольцевые диаграммы отображают вклад каждого значения в общее, одновременно выделяя отдельные значения, но они могут содержать более одного ряда данных.

Кольцевые диаграммы и разрезанные кольцевые диаграммы недоступны в трехмерном варианте, но вы можно использовать объемное форматирование, чтобы сделать их похожими на трехмерные.

Создание сложной кольцевой диаграммы

Итак, как была создана эта кольцевая диаграмма? Следующая процедура поможет вам создать аналогичную кольцевую диаграмму. Для этой диаграммы мы использовали данные из листа примера. Вы можете скопировать эти данные на свой лист или использовать собственные.

Откройте лист, содержащий данные, которые вы хотите отобразить в виде кольцевой диаграммы, или скопируйте данные примера в пустой лист.

Копирование данных листа примера

Создайте пустую книгу или лист.

Выделите пример в разделе справки.

Примечание: Не выделяйте заголовки строк или столбцов.

Нажмите клавиши CTRL+C.

Выделите на листе ячейку A1 и нажмите клавиши CTRL+V.
