Всем доброго времени суток!
Состав данной системы:
Миды — FaitalPro W8N8 3 пары; Усилитель Eton PA2802;
Середины — FaitalPro 6PR122; Усилитель Eton PA1054;

К подготовке фронта старался подойти очень ответственно и грамотно, а именно, миды должны играть в свой объём, а середины в свой)
Наибольшая проблема реализации относительного закрытого объёма была с мидами. Саму концепцию лучше один раз показать, чем долго и утомительно объяснять)
Миды должны были играть в герметичную дверь, для этого началась подготовка заглушек технологических отверстий из стекломата.

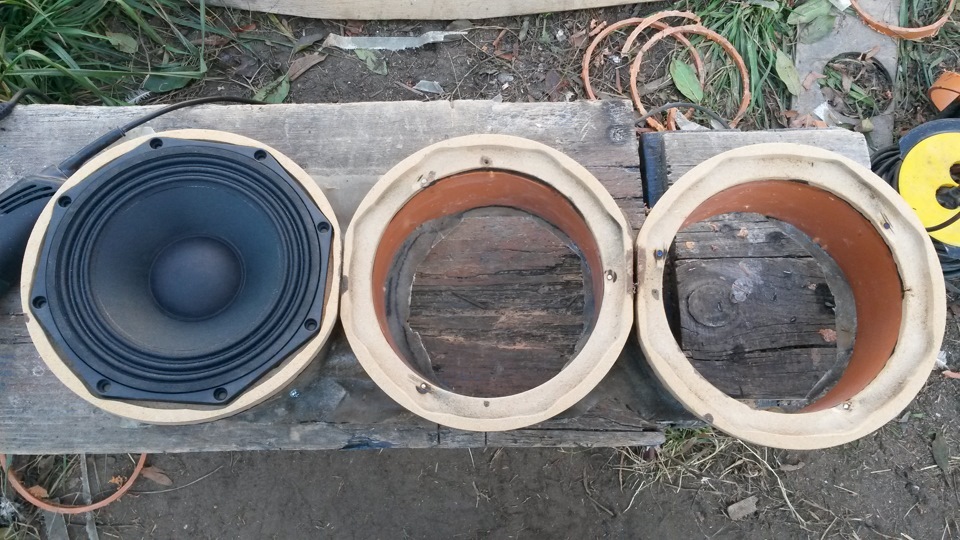

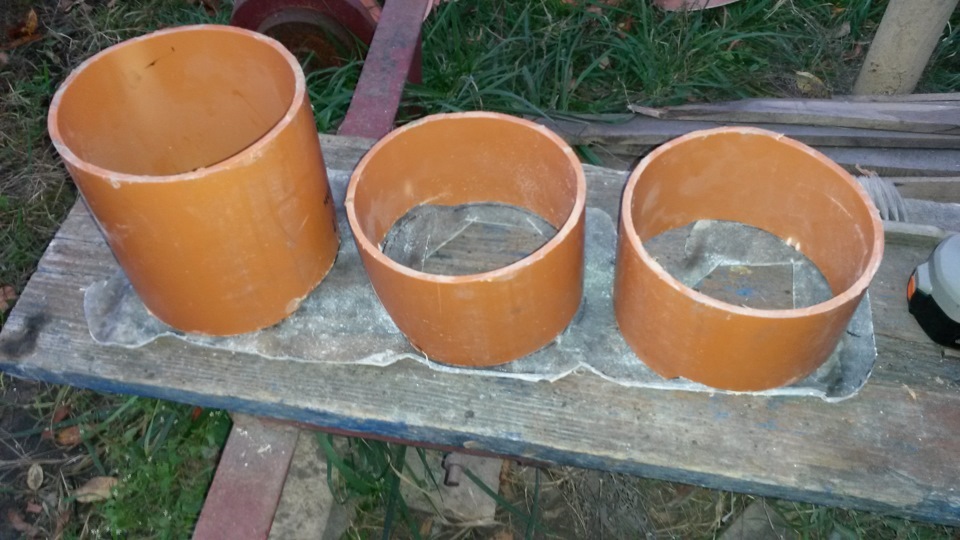

Далее симметрично подрезал трубы, чтобы сделать доворот углового динамика и выровнять всю конструкцию.

Таким образом, реализована концепция закрытого оформления для мидов. Т.е. Миды крепятся на кольцах, кольца на трубах, трубы на основании из стекломата и играют непосредственно в объём двери.
Хотя, честно говоря, оформление вышло не такое уж и закрытое (остались отверстия под слив воды снизу, немного сифонило через клипсы и стекольный уплотнитель). НО! Все эти потери относительно малы на фоне общей ситуации)
Сказать, что качество звука улучшилось — ничего не сказать… Появилась мягкость, некая напористость и объёмность звучания мидов.

Ищем разборку приоры, покупаем передние дверные карты и пускаем их на растерзание) Вырезаем почти всё, кроме нижних креплений и клипс)

Следующим шагом выставляем кольца под серединки, регулируем наклон, доворот, зазоры)
На туннели я сделал ещё одни кольца, которые несут декоративный характер и являются основой крепления для гриллей. Их фиксировал с помощью молярного скотча, а зазор выставил с помощью гофрированного картона.

После этого начинается самое нудное и ответственное)
Натягиваем равномерно ткань, стараемся сделать обшивки симметричными)
Все работы проводились на машине, т.к. толщина пластика маленькая, то присутствовала большая вероятность того, что его может перекосить, что не есть хорошо.

Под СЧ был сделан отдельный объём. Заключался он внутренней тканевой накладкой (которую потом пропитал смолой), контуром обшивки и несколькими слоями стекломата снизу.

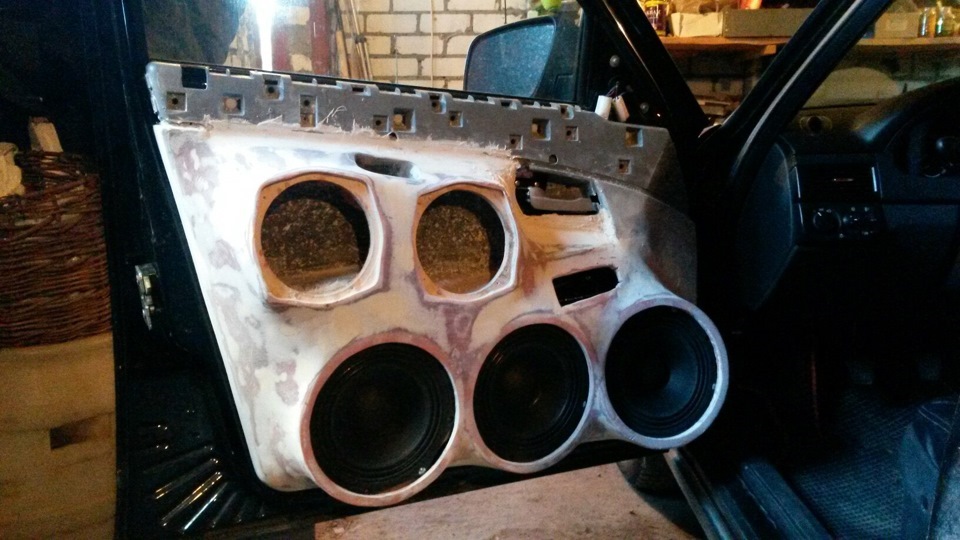

После того, как общая часть уже была готова, я приступил к нанесению шпатлёвки)
Т.к. это мой первый серьёзный опыт обшивок, то практики со шпатлёвкой мне, мягко говоря, не хватало)
Ушло много материала, т.к. клал без большого осознания дела, из-за чего пришлось много шкурить… После этих обшивок рука набилась и таких проблем уже не возникало)

А теперь подводя итог всему этому…
Чего я добился таким исполнением обшивок?!
+ Миды играют в объём двери, который является почти закрытым;
+ Серединки играют в свой отдельный объём;
+ Эффектный внешний вид;
+ Великолепное качество звука;

— Тяжёлая дверь;
— Трудный доступ к мидам;

Миды спокойно переваривали много мощи, играя без искажений от 63Гц. Мидбасс стал объёмным, появилась напористость. В целом звучание стало очень богатое и красочное.

Отдельно нужно сказать про 6PR122. Это самая наикрутейшая середина, которую я только слышал. Очень детальная, очень громкая, очень чистая. По сравнению с фиолетками выигрывает по всем направлениям, начиная от качества звука, заканчивая громкостью.

Ну и как же без видосика))
На момент съёмок не стоял генератор и не было доп АКБ, валил только с 1 кислоты под капотом((
Просады от одного фронта были до 12,6В. При таких просадах дальше накручивать было страшно, хотя потенциал у системы полностью реализован не был, особенно у середин))

Что касаемо бюджета
Бюджет акустики более 100 т.р.
Материалы для создания обшивок больше 10т.р.
Усилители больше 40 т.р.

Постарался более-менее кратко всё описать, чтобы не потерять Ваше внимание и всё получилось информативно и интересно.
Со всеми проблемами, которыми столкнулся я написал в своём БЖ (сюда писать не стал, т.к. не всем интересно), там же можно увидеть более подробный фотоотчёт, ибо сюда всё не влезло)

Спасибо за внимание, всем грамотного фронта и ровных дорог!

Источник

Сообщества › Автозвук › Блог › Громкий фронт своими руками. 2

Продолжу свой пост про громкий фронт в приоре

Что касается питания: Сила + и — КГ 35, оба кабеля от акуума, обжаты в медные клеммы под термоусадкой. Пред на 150А в колбе Kicx. Дистрибьютор самодельный: три клеммы стянуты гайкой на болте и заизолированы термоусадкой и изолентой в миллион слоев. Вся конструкция находится в не пропускающем ток коробочке с наклейкой Alphard) Минус так же на болте, но просто в термоусадке. Кабели протянуты через отверстие, в котором проходили трубки гидрокорректора на 2110.

Акустические ПВС 4х2.5 разведены параллельно, в клеммах, тоже все под термоусадкой.

Управляющий — приходит на реле, от которого расходится на три кулера (кому интересно, есть запись в бж про установку) и два усилителя, всё через ПВС 1х2.5

Усилители расположены на фальш-панели из фанеры 8мм, прикрученной кровельными саморезами к металической спинке сидений. Кап — 49 стоит на 20мм фанерных ножках, чтобы меньше грелся, плюс 3 кулера

Наконец то нашел в моем маленьком городе магазин нормальных радиотоваров и купил конденсаторы. Но купил, как выяснилось не те, что мне нужны. Взял 3.3 мкф, исходя из того, что многие производители кладут в комплект именно такие. Но выяснилось, что они при 4 ом дают 12 кГц. Это очень много.
В итоге нашел формулу для расчета фильтра первого порядка и выяснил, что мне нужны ёмкостью 5 мкф.Они дадут срез 8 кГц первым порядком, а это как раз то, что нужно. Но 5 мкф к сожалению не нашел, поэтому взял 4,7, они дали срез 8.5 кГц.

Припаял к плюсам и в термоусадку сразу. Вышло довольно эстетично

Приложу таблицу своих расчетов для двух сопротивлений, надеюсь кому нибудь пригодится, ибо сам искал очень долго формулу.

Срезы при 4 Ом:
12 кГц 3.3 мкф
10 кГц 4.0 мкф
9 кГц 4.4 мкф
8 кГц 5.0 мкф
6 кГц 6.6 мкф
5 кГц 8.0 мкф

12 кГц 1.6 мкф
10 кГц 2.0 мкф
9 кГц 2.2 мкф
8 кГц 2.5 мкф
6 кГц 3.3 мкф
5 кГц 4.0 мкф

Ну что же, наконец то нашлись деньги на обтяжку обшивок. Низ кож винилом, серединки бежевой кожей и верх черной кожей с красной строчкой.
Серединки кстати делал сам. Особо ничего сложного, т.к. форма почти прямая. Подложил поролон 1 см и обтянул их. Сочетание с черным понравилось, теперь думаю бардачок и под рулем бороду в беж, а консоль в черный матовый. И с задними дверями по мудрить. Там как раз на задние вставки осталось материала. А низ покрасить черным матовым тоже.
В общем идей куча, было бы время.
Верха быстро отшкурил и отдал на обтяжку
С серединами конечно я намучался здорово, т.к. в них были отверстия пропилены под рупора давно еще. Не знал чем заделать. В итоге притянул с внутренней стороны фанеру четырьмя саморезами, стыки залил термоклеем, чтоб через них воздух не сочился, сверху накинул два слоя вибры и поролон толщиной 1 см. Вышло не плохо, переход вообще не чувствуется.

Сегодня был очень тяжелый день, выводил все косяки, недочеты. Я подчеркнул только некоторые, такие как не держащаяся (даже на восьмерошных ёжиках) в одном месте обшивка, отсутствие эстетики в багажнике.
Так вот порядок, наведен. Реле и все его контакты спрятаны.
С зазором в палец было покончено. Кстати всё оказалось очень легко : открутил динамик, вытащил клипсу и вместо нее вставил болт с двумя шайбами и хорошо стянул.
Что касается перетяжки:
Верх обтянут черным кожзамом с красной строчкой, серединки бежевым кожзамом, низы черным кожвинилом.
Так же всё настроил окончательно, так что завтра будет видео сниматься.
Рупора щас играют от 5 кГц 3 порядком, миды от 160 Гц вторым. За помощь огромное спасибо хочу сказать Тёме и Саньку
Смотрим фотки и наслаждаемся))
Видео есть у меня в одном из предпоследних бж

Спасибо за внимание, жду ваших предложений и адекватной критики. Негатив будет удаляться

Источник

Сообщества › Автозвук › Блог › Фронт в приору

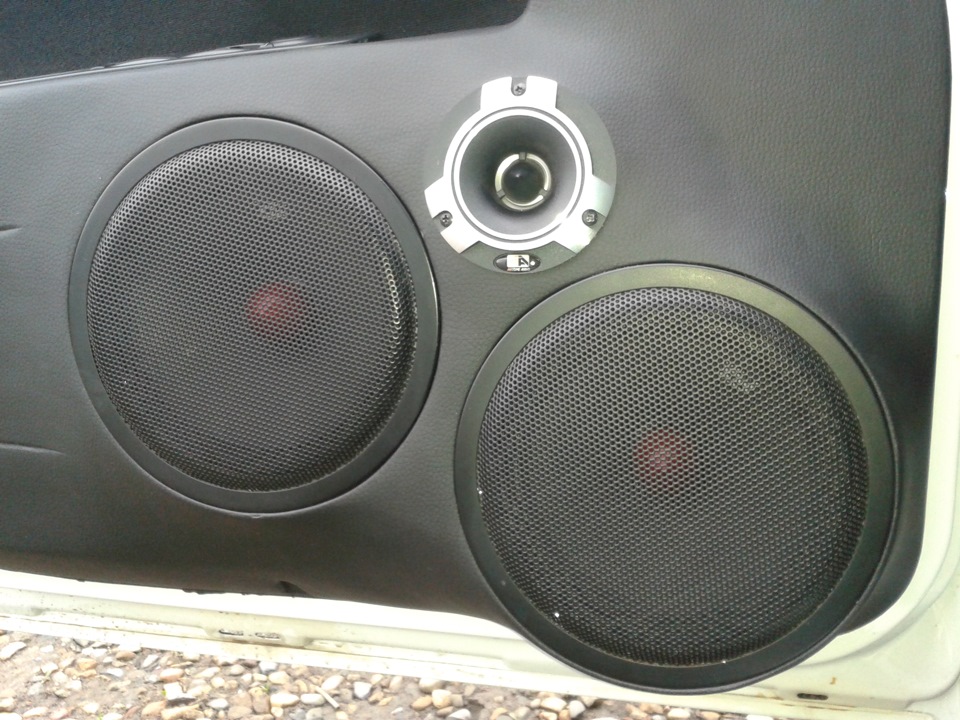

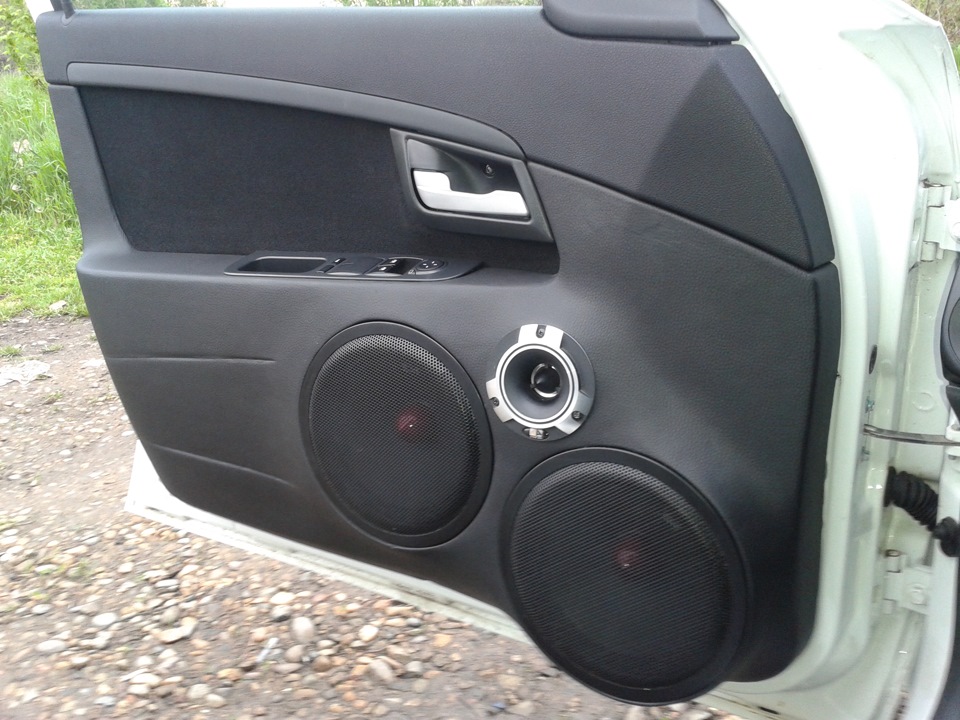

Вот и замутили фронт в приорку.
Так как приора обновленная, то под магнитолу не совсем стандартный разъём…вот тоже сделали рамочку
Голова Алпайн R123
Усь E.O.S AE-4100F LE
Две пары MTX RTX88
НУ и пищи Airtone название не помню.
Обшивы на заказ отдал делать, сделали.
Выглядет очень классно)
Металл не резал, всё прям в плотную встаёт…
Но вот есть пара вопросов…

Работает только фронт, а просадки уже до 13.5 падают, фары моргают…почему?
Массу брал с кузова, не от акб.
Стоит пред мистери на 80а (или 60, не помню)
КГ 25 кабель идёт плюсовой.
Работает один усилитель только.
В чём может быть проблема? как то маловато мощи чтобы уже моргали фары…

И ещё момент, когда 2 пары межблоков в усилителе — помехи появляются… писк…
Когда по одной паре — всё нормально. менял их местами и т.д, всё равно.
Косяк в самом усилителе? как проверить?

Комментарии 111

Сделано красиво но не правильно.

красиво, правда вот один минус. После такого на колонки 1+1 проблематично перейти. Качество не то будет, МОЛОДЕЦ

ммм… MTXи… балдею от них) проблемы решаемы!) нессы)))

машина новая, новая машина.это приора она хоть 5 раз новой будут а скрытые дефекты еще ни кто не отменял. новизна таза это далеко не показатель.имхо.

какие скрытые дефекты? при чём тут усилитель, кабель и скрытые дефекты?

двери зашумлены виброй 3мм. + сама обшивка чуть по чуть.
а металл резать не хочу, машинка новая всё же

под саму дверь они тоже играют. под обшивку но и под саму дверь тоже. я отверстия не закрывал виброй, так что объём дверной присутствует

под саму дверь они тоже играют. под обшивку но и под саму дверь тоже. я отверстия не закрывал виброй, так что объём дверной присутствует

Под обшивку они ВООБЩЕ не должны играть! Это элементарные вещи! Посмотри на штатке даже изолируют поролоновыми валиками, что—бы миду не играли под обшивку, а играли в объём двери! Сейчас они наверняка у вас гудят или бубнят.

динамики не гудят и не бубнят. играют вполне отлично. металл резать буду скорее всего, но посже

двери зашумлены виброй 3мм. + сама обшивка чуть по чуть.
а металл резать не хочу, машинка новая всё же

И что что новая? Вы её уже никогда назад производителю не отдадите! ))) Молиться теперь на этот кусок металла что-ли?

+ за голову= )у меня такая же и тоже просадки адские

«просадки уже до 13.5 падают»
просадки падать не могут 🙂
до 13.5 от скольки?
провод от генератора до АКБ и массы поменяй — не лишнее будет
длина провода от АКБ до уся сколько?

ну до багажника, метра 4
ну от скольки, от 14.3 — как работает акум при заведённой машине

по моим подсчетам на этом кабеле при максимальной нагрузке уся (

450 ватт на 4 ома динамики) будет падать меньше 0,2 В, и это на алюминиевом кабеле, на КГ, если он медный — 0,1 В

здорово у меня похожие обшивки, у него же заказывал, только вот никак не соберу фронт ))) времени не хватает %)

у него же, это у кого?)

по поводу моргания не переживай)у меня проблема такая же, ничего страшного) если найду причину то скажу) а так очень хорошо и симпатично) поздравляю) подпишусь)

— Минусовой от кузова, тогда не забыть штатную соплю от аккума продублировать тем же кг25.
— Штатный плюсовой от гены тоже сопля.
— Сам генератор сделан по очень примитивной схеме контроля выходного напряжения, об этом писалось не раз, переделать легко. (спроси меня как)
— Металл под мидами всё же лучше убрать.

от гены только плюс, а от аккума до кузова как правило кабель тонкий, если его не поменял ещё

Миды от килогерца видимо играют — рабочего объема им не дал совсем…

+1
Объема у мидов вовсе нет. В такой объем СЧ только ставить…

Миды от килогерца видимо играют — рабочего объема им не дал совсем…

один мид можно сказать прям в дверь и играет (в штатный разъём) второй мид наполовину играет в дверь, половина в металл

Закрой себе половину носа и рта и попробуй пробежаться пару км…

один мид можно сказать прям в дверь и играет (в штатный разъём) второй мид наполовину играет в дверь, половина в металл

За обеими мидами нужно вырезать отверстие. Большинство мидов играют на дверь, и ни один не играет на такой объём. Я такое первый раз вижу. Кто Вам такое делал полный чудак на букву м.

обшивки мне вообще то делали. двери резать уже мои проблемы. по работе обшивок нареканий нет

Я и говорю, красиво сделали. Но металл за динамиками всё же нужно вырезать.

Средний динамик надо заглушить капитально, на низы надо чтобы играли в полный объем двери но надо капитально проклеивать.

Мб АКБ подсевший отсюда такой просад, ну или гена подумер, плюс от гены к АКБ дублировал?но если саб добавишь гену придется мощьнее ставить ибо даж на ходу с такими просадами движку будет сильно тормозить

машина новая.
У меня в пред. машине был гена слабее, и норм было

ну хз.акб мб подсел просто

кто? только предохранитель)

Просадки от малого сечения кабеля. Пробуй тянуть от АКБ и минус тоже. И от гены к акб такие же провода. Возможно нужно 35кв. Пред можно и побольше поставить. Хотя, пока не перегорает смысла нет. А писк (скорее всего в пищалках) от межблоков. Убедился на себе. Нужно спаять хорошие межблоки из витой пары и экраны запаять с 2ух сторон(а не только со стороны ГУ как многие советуют).
На собственном и не только опыте убедился, что эти манипуляции спасают и от просадок, и от свиста

Совсем недавно при постройке громкого фронта столкнулся с теми же проблемами. Но уже все решил.

кабель кг 25, для уся я думаю хватит…
минус может плохой, надо перепроверить…
по межблокам я менял местами толку нету. и межблоки тоже сами паяли, всё как надо

На межблоках экраны спаяны с массой только с одной стороны или с двух?

Источник

Лада Приора Хэтчбек PowerBass › Бортжурнал › Громкий фронт (часть 4) «обтяжка обшивок»

Всем привет! Вот и итоговая запись того как создавались обшивки на фронт.

Что нам понадобилось 1 м.п. биэластика (т.е. кожзам.)
Банка 88 клея.
Фен строительный
Нож канцеляркий
Терпение.

Ну и собственно процесс:

Берем кожзам отрезаем нужный размер, мажем клеем.

Тоже самое делаем с обшивкой.

Ждем минут 5-10 это в случае с 88 клеем, в друхих случаях нужно больше времени.
Проверить хватит ждать или нет, можно прикоснувшись к поверхности пальцами должно быть липким, но на пальцах не оставаться.
Ну а дальше накладываем материал на обшивку и начинаем разглаживать руками, и другими вспомогательными средствами в моем случае это была ручка от тумбочки и рукоятка шпателя))
Там где нужо было натянуть грел феном. Главное не прожечь.

Ну и вот что у меня получилось.

Ну и решил прикинуть вставку с тканью «БРИДЖ*Ы»

Ну а теперь ждем динамики надеюсь на след неделе они уже придут. Что будет узнаете в следующем БЖ.

Так же приобрел рупора Hannibal HLS-20, пока одну пару. Всего будет 2 пары.

Теперь начну делать подиумы под них.

Итого сколько нужно деревянных на изготовление обшивок для того чтобы было громко:
Обшивки достались за 6 литров сока))) цена на разборке 1000р.
Полиэфирка, стеклоткань и прочее около 1500р.
Биэлстик 1500р.
Клей 88 бесплатно. Но если покупать то примерно 300р.
Ну и мелкие расходы скажем 500р.
Итого: 4800р.
И это без покупки проставочных колец они стоят 400р за пару.
Ну и само собой это время которого надо достаточно много…
Вот так.))))
