Сообщества › Кулибин Club › Блог › Не выбрасывайте не рабочий аккумулятор от компьютерного бесперебойника ИБП (UPS), из него можно сделать много нужных самоделок.
Зачем его выбрасывать — лучше сделать из него что то полезное.
Из старого аккумулятора можно сделать очень полезную самоделку для мастерской и не только. Первым делом у АКБ нужно срезать верхнюю часть по шву( начал дремелем но потом пришлось добить ножовкой по металлу-свинцовые перемычки надо было распилить).
А затем зачистить все заусенцы или покрасить или наклеить декоративную пленку.

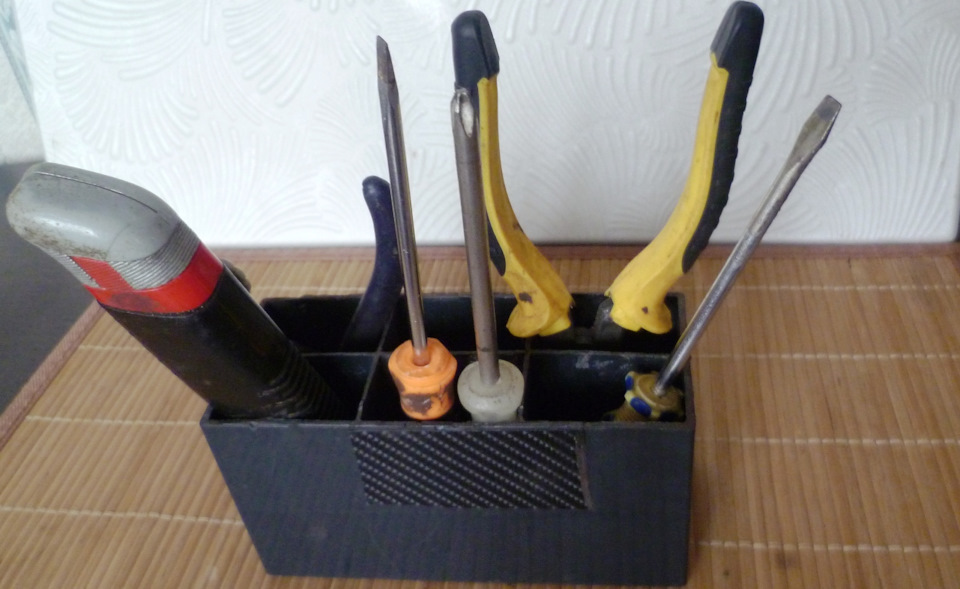

В итоге из старого аккумулятора может получиться отличный органайзер для различных мелких вещей, что бы они не валялись на верстаке, а были все в одном месте! Для инструмента, болтов, шурупов и т.п.
Или применить в качестве корпуса для электронной самоделки- блока питания, зарядного устройства и так далее…(кому что нужнее)
Сначала после удаления верхнюю часть АКБ извлекаем отслужившие свое пластины аккумулятора и корпус для органайзера, кассетницы или блока питания готов к употреблению.Собственно напомнил тот автомобильный аккумулятор только поменьше.
Подробнее в видео
Метки: из акб, самоделки, из аккумулятора, своими руками, кулибин клуб
Комментарии 107
Из гумна гумно. Печально
🙂
У меня так уже 3 года используется)
Есть пузырь, но гараж не оборудован… Из такой рюмахи могут пить 6 человек, но по очереди
Пойду выкину на помойку).
зачем на помойку? Его можно сдать за 50-100 рублей и на эти деньги купить подставку для отвёрток в магазине )))
Не скажу, что идея прям таки отличная. Скорее от скуки можно замутить.
Я проще сделал. Сдал кучку в приемку, добавил туда автомобильный, добавил 300р и купил новый автомобильный.
приму в дар бесперебойник без АКБ
при ликвидации конторы раздавал по 200р, а потом даром пару десятков иппонов 400-600. почти все в итоге на помойку пошли, не нашлось желающих. зажрались.
А еще им можно орехи колоть. Грецкие.
Можно зажигалку в гараж сделать 😉
вестник нищеброда 10/2020
история как из анекдота.
если у вас осталась банановая кожура…
Не спешите выбрасывать банановую кожуру. Порежьте её острым ножом на тонкие длинные полоски. Полоски аккуратно разложите на газете и два часа подержите под солнечными лучами. После этого накройте марлей, уберите в тёмное прохладное место и оставьте там на три-четыре дня. Высохшие полоски сложите вместе и проверните через мясорубку. Затем истолките в ступке до состояния однородного мелкого порошка. В таком виде кожура не займёт много места в вашем мусорном ведре.
не бери близко к сердцу мил человек. мы просто увидели хороший и надеюсь безобидный способ немного разгрузить стресс.
успехов тебе.
Temka-35rus › Блог › Инвертор из 12V в «220V» своими руками из старого ИБП Ippon
Был старый Источник Бесперебойного Питания ИБП с умершим аккумулятором марки ippon back power pro 400
Платы у модельного ряда ippon back power pro 400 — 800 около одного данный способ должен к ним подойти
Модернизация увеличение мощности
Диод D13 нужно заменить на более мощный стандартный 1А поставить как минимум 1,5А.
Для ускоренного заряда увеличения напряжения, дополнительно припаять диод шоттки (меньше потерь падения напряжения) (минимум 1.5А 20В) параллельно D13 через тумблер.
Отключить или отпаять звуковой сигнал чтоб не надоедал
1. Режим GRN (Green power control) при включенном режиме и работе ибп от акб потреблением менее 100Ват отключит ИБП через 5 минут, так как не поймет что у него что то подключено и для защиты АКБ выключится чтоб лишний раз не разряжать можно так же сделать через тумблер.
Для отключения данного режима GRN отпаять ногу резистора R15A
2. Работа Автоматического Регулятора Напряжения (AVR), При отклонении входного напряжения на величину от 10% до 25%
3. STD стандартный режим впаяны оба резистора R5A, R5B
отпаять R5A, чтобы перевести UPS в режим STEP.
Тогда должна будет заработать еще и ступенчатая стабилизация напряжения.
Режим GEN выпаяны оба резистора R5A, R5B
4. выдаваемая мощность (платы заточены под разные нагрузки)
500VA R3B впаян R3C нет
400VA R3B и R3C нет
700VA R3B и R3C нет
Сделано на основе видео Ippon BPP и автоАКБ, подробно о переделках на плате.
Рекомендую посмотреть видео с 22:23
У кого инвертор установлен для системы отопления (котла) для информации посмотреть с 25:49
Комментарии 26
как лучше защитить плату от воздействия влаги?
Покрыть лаком можно несколько слоев, я покрывал платы лаком пластик. ну либо герметичный корпус или еще как то
А кулеры работают во всех режимах? И от сети и от акб?
Привет от АКБ точно работают, от сети точно не помню всегда работают или включаются не особо тестил в этом режиме
Добрый день. А если к такому заводскому ИБП подключить АКБ 60 Ач от автомобиля и нагрузка будет 50 Вт (циркуляционный насос), то требуются какие либо переделки или штатная схема ИБП будет нормально работать?
Нашёл ибп Ippon Smart power pro 2000. Написано выходная мощность 2000ВА. Пробовал подключить блоком питания на 12В, лампочки мигнут один раз и всё. Нашёл подробные характеристики, а там оказывается два аккума внутри были по 12В соединены последовательно, соответственно он требует 24В. И вот теперь вопрос, у меня то в машине 12В, можно ли как-то сделать чтоб от 12В работал или другой искать ибп? Заранее спасибо.
Если параметры совпадают Напряжение и мощность то да можно. Но как узнать какие были параметры у родного трансформатора этого я не знаю если только где то в сервисной документации написано.
Как подключить другой трансформатор?Родного нет но есть поменьше
Не подскажу сам узнавал у производителя но ответа не получил так такого мол нужно обращаться в сервис где ремонтируют и спрашивать.
Служба технической поддержки IPPON консультирует пользователей только по вопросам, связанным с использованием продукции. Ваш вопрос, отнести к категории пользовательских вопросов не представляется возможным, т.к. он содержит явную сервисную направленность. Информация о совместимости запасных частей здесь не предоставляется.
Если вас интересует ремонт указанной модели ИБП, то для его ремонта рекомендуем обратиться в любой удобный вам авторизованный сервисный центр IPPON.
Как подключить другой трансформатор?Родного нет но есть поменьше
Вмонтированый бесперебойный блок питания в ПК
Этот небольшой проект начался с того что мне досталась плата и трансформатор с бесперебойного блока питания. В ней было несколько пропаленных дорожек, как выяснилось позже, произошло замыкание от попадания внутрь БП металлической стружки. После устранения этой небольшой неполадки и сборки всех цепей, выяснилось, что она рабочая. Но в таком состоянии вводить ее в эксплуатацию было опасно, а собирать новый корпус было не из чего, да и не особо хотелось над ним заморачиватся. И я подумал, а почему бы не вмонтировать ее в сам системный блок? Не нужно будет собирать дополнительный корпус, плюс очевидная экономия пространства (компьютер стоит в гараже, там не так уж и много лишнего места).

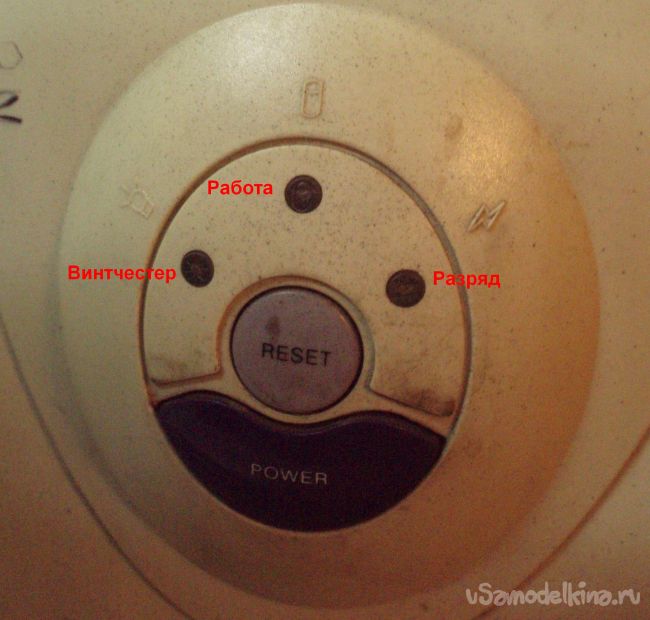

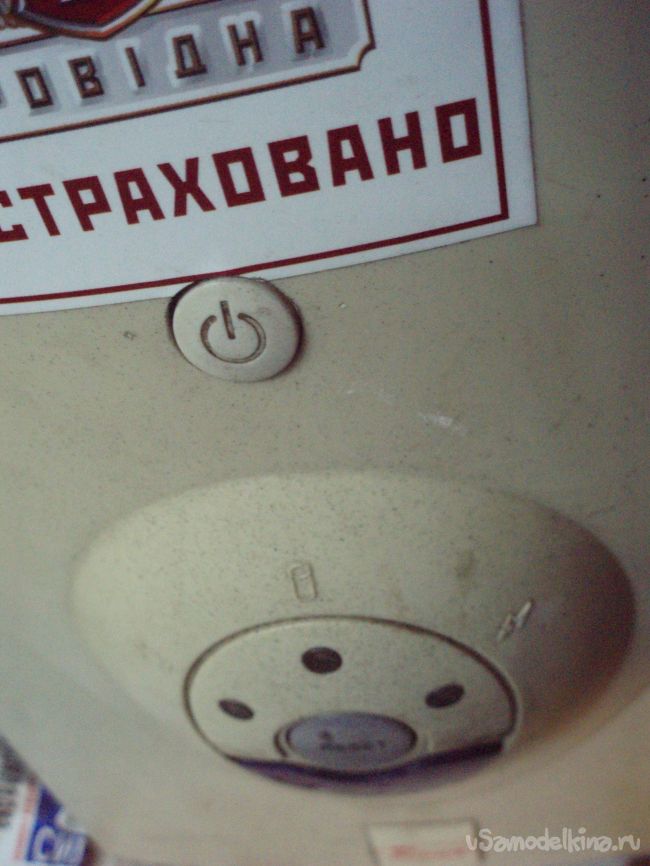

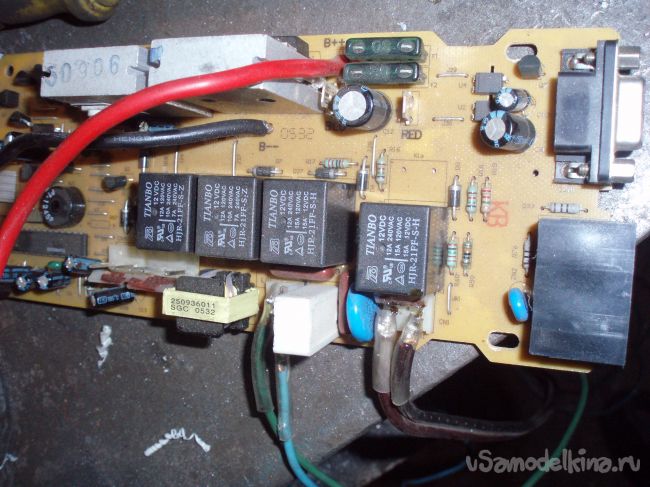

Сама плата выглядела так:

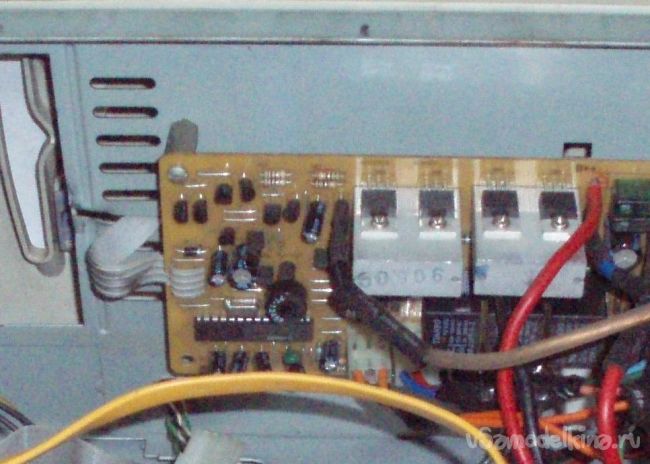

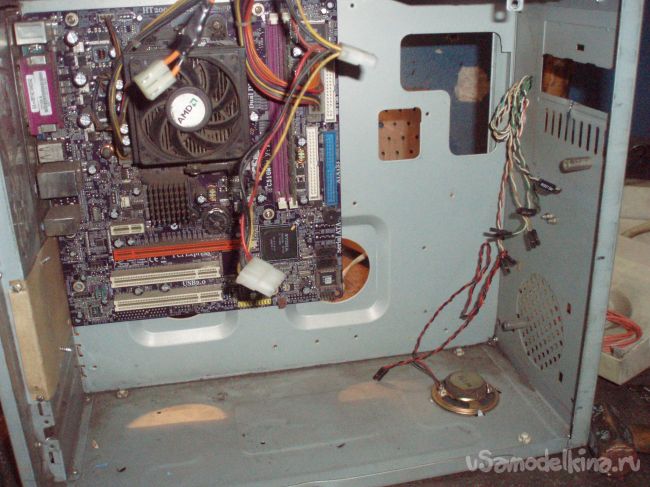

Открутив крышку системного блока и заглянув внутрь, я пришел к выводу, что места для установки дополнительного устройства хватит с головой:
Трансформатор я установил в задней нижней части корпуса и не просто так. (для этого пришлось долго искать дополнительные куски силового провода). Дело в том что у меня были опасения, что электромагнитное поле трансформатора может негативно повлиять на работу винчестера, вплоть до выхода того из строя. Поэтому решил расположить этих двух неприятелей на максимально возможном друг от друга расстоянии, по диагонали системника. Винчестер я закрепил в отсеке для CD-ROMa.
По схеме соединения все просто: от платы бесперебойника идут четыре провода к блоку питания. В блоке питания отпаивается от входа 220вольт провода питания и припаивается к выходу безперебойника. На освободившееся место запитываем сам безперебойник.
Блок питания, зарядное из бесперебойника
Рассмотрев все возможные варианты будущего блока питания, заказал необходимые комплектующие с Китая и что бы не терять время подготовил корпус. Сместил трансформатор с прежнего места и закрепил к дну на четыре винта М4, там где стоял транс. установил радиатор для будущего диодного моста. Так же вырезал в задней части корпуса отверстие для вентилятора.
Где то через месяц пришел импульсный понижающий преобразователь на XL4016 12А 0-32В, вот ссылка на него. Че та завтыкал я сделать фото до переделки преобразователя, поэтому объясню что сделал.
Вместо родных подстроечных резисторов были установлены советские резисторы. Для регулятора напряжения резистор установлен 4,7 кОм, выведу его двумя проводами на лицевую панель. Такой номинал дает возможность регулировать напряжение в пределах 1,2В-18,5В. Для регулятора тока установил переменный резистор 1 кОм, по плюсовому проводу добавил резистор 25 кОм, что дает возможность регулировать ток в пределах 0-10А.
Так же вместо колодки припаял провода, провода 0,75мм кв. скрутил парами для увеличения сечения.
Еще через месяц, буквально вчера, пришли остальные комплектующие и я принялся за работу. Фоток процесса опять нет, поэтому пройдусь по готовому прибору.
На переднюю панель было выведено два регулятора: тока и напряжения. Установлен амперметр типа 91C4 на 10А, электронный вольтметр и клемники, оставшиеся с предыдущего регулируемого блока питания. Так же вывел с платы светодиод индикатор стабилизации по напряжению.
В задней части на перегородке установлена плата преобразователя XL4016, на радиаторе установил диодный мост KBPC5010, к корпусу приклеил конденсатор 35В 4700 мкФ. Конденсатор нужен для фильтрации сетевого напряжения, после моста с ним получилось напряжение 22В.
Для питания вентилятора и вольтметра использовал дополнительную обмотку с трансформатора, установил диодный мостик с конденсатором 2200 мкФ. После диодного моста 25В, это напряжение подходит для питания вольтметра, а вот для питания вентилятора этого много, поэтому вентилятор будет питаться через два запараллеленных резистора 470 Ом 2 Вт. Мостик с конденсатором закрепил навесом.
Кстати для защиты от всяких случаев 🙂 установил предохранитель на боковой панели.
Вся эта сборка занимала всего 5 часов, можно сказать что собранно все за вечер.
Теперь пора перейти к испытаниям сего прибора, ну для начала посмотрю на сколько точный вольтметр.
Основные напряжения выбрал как для зарядки разных Аккумуляторов, первым будет напряжение для LI-ION 4.18 В. Вольтметр показал 4,16 В, что вполне нормально для китайского вольтметра.
Следующее напряжение выбрал для трех литиевых батарей, тут вольтметр показал на 0,1В больше, что так же не так уж страшно.
Последнее напряжение это 14,4В для свинцовых аккумуляторов. Тоже погрешность 0,1 В но опять же допустимо.
Ну и проверю амперметр, хотя он порадовал меня намного больше вольтметра.
Хватит баловаться, пора нагружаться. Что будет с блоком если короткое замыкание?
Ну и теперь нагружу все нихромом, получилось нагрузить на 6А при 15 В
Долго нагружать не буду, потому что расплавлю корпус. Но минут 10 точно все грелось без проблем для корпуса
Последнее, что осталось сделать для этого блока питания, это подключить провода с клемами. Такой провод купил когда то за 300 рублей.
На этом сборка окончена и последнее, что мне нужно сделать, это нарисовать для вас схему блока питания
А так же добавить ссылки на все используемые компоненты
Преобразователь на XL4016 12А 30В стоимостью 290 рублей
Диодный мост 50А 1000В за 100 рублей
Вольтметр 100В за 60 рублей
Амперметр 10А за 430 рублей
Клемник 4 штуки за 100 рублей
Учитывая, что сам бесперебойник стоил 500 рублей, плюс дополнительные детали и прочее, мой блок питания из бесперебойника обошелся мне в 1500 рублей
Ну пока по блоку все, если нравятся мои самоделки и не хотите пропустить новые, подпишитесь на обновления в ВКонтакте или Одноклассниках
Не хочется вникать в рутины радиоэлектроники? Рекомендую обратить внимание на предложения наших китайских друзей. За вполне приемлемую цену можно приобрести довольно таки качественные зарядные устройства
Простенькое зарядное устройство с светодиодным индикатором зарядки, зеленый батарея заряжается, красный батарея заряжена.
Есть защита от короткого замыкания, есть защита от переполюсовки. Отлично подойдет для зарядки Мото АКБ емкостью до 20А\ч, АКБ 9А\ч зарядит за 7 часов, 20А\ч — за 16 часов. Цена на это зарядное всего 403 рубля,доставка бесплатна
Зарядное устройство для самых разнообразных типов аккумуляторов 12-24В с током до 10А и пиковым током 12А. Умеет заряжать Гелиевые АКБ и СА\СА. Технология зарядки как и у предыдущего в три этапа. Зарядное устройство способно заряжать как в автоматическом режиме, так и в ручном. На панеле есть ЖК индикатор указывающий напряжение, ток заряда и процент зарядки.
Хороший прибор если вам надо заряжать все возможные типы АКБ любых емкостей, аж до 150А\ч
Цена на это чудо 1 625 рублей, доставка бесплатна. На момент написания этих строк количество заказов 23, оценка 4,7 из 5. При заказе не забудьте указать Евровилку
Если какой то товар стал недоступен, пожалуйста напишите в комментарий внизу страницы.
С ув. Эдуард
