Как сделать игровой автомат своими руками
Старое железо. Моя аркадная машина.
Это история о том, как я собрал домашний аркадный автомат.
Меня всегда интересовала эстетика аркадных залов 80х
Возможность собраться вместе, поиграть и установить рекорд, сражаться с кем-то, кто все время приходит и играет в игру лучше — это всегда казалось мне неимоверно крутым.
Но В виду того, что у нас в стране это не так распространено, в детстве я мог видеть аркадные машины и аркадные залы только в кино, да и то изредка.
Компьютерные клубы, в конце девяностых конечно закрывали немного эту потребность, но это не совсем то.
Примерно в те времена у меня и зародилась смутная мечта — прикоснуться ко всему многообразию аркадных игр у себя дома.
Итогом этой мечты стал самодельный аркадный автомат, о котором я и хочу вам рассказать.
Изначально я хотел заказать себе просто аркадный джойстик вроде x-arcade, который подключается к компьютеру, затем поставить на компьютер эмулятор, накачать игр, да и остановиться на этом.
Но мой товарищ Витя. Рассказал мне, что проще и дешевле будет заказать не готовый аркадный джойстик (только доставка которого обойдется в кругленькую сумму) а купить отдельно кнопки, стики, контроллеры для джойстиков и собрать корпус самостоятельно.
А потом мы решили, что раз все равно будем делать корпус, то почему бы не сделать сразу аркадный кабинет.
Сказано — сделано, я закал все что нужно на Али Экспрессе, и пока посылка ехала ко мне из поднебесной, мы принялись за подготовительные работы.
Дальше будут старые фотографии, потому, что события, про которые я рассказываю, примерно пятилетней давности, прошу прошения за качество фото.
Первым делом нужно было собрать компьютер, на котором будут эмулироваться игры.
Мы нашли детали, которые до этого валялись без дела — престарелая материнская плата с процессором, оперативная память, жесткий диск.
Для того, чтобы игры смотрелись аутентично, было решено в качестве дисплея использовать монитор с пропорциями экрана 3 на 4, а для экономии места внутри кабинета — это должен быть жк монитор. Уже тогда такие мониторы встречались нечасто.
Наш экземпляр мы купили на по объявлению.
Собрав все запчасти вместе я подключил питание и надеялся, что смогу вдохнуть в это железо жизнь. Получилось, но далеко не с первого раза.
Вскоре пришла посылка с запчастями для джойстика.
Я проверил, что все работает и сделал картонный макет передней панели, на которой смонтировал кнопки, чтобы проверить, насколько удобно они будут нажиматься и при необходимости подкорректировать их расположение.
Сам корпус решили делать не полноразмерный, а половинчатый, который предполагает, что автомат будет стоять на столе.
Затем в мебельной мастерской мы заказали по нашим чертежам части корпуса из ДСП.
Принесли все в гараж и взялись за дело
Боковые стенки пришлось выпилить лобзиком, чтобы придать им округлые формы.
В итоге получилось как-то так.
После этого при помощи дрели и фрезы мы просверлили отверстия под кнопки и джойстики на передней панели.
Получилось тоже не с первого раза. Доска, которую мы испортили, стала креплением для монитора внутри аркадного кабинета. Отверстия оказались очень кстати для того, чтобы провести через них провода.
Когда передняя панель была готова, я смонтировал на ней кнопки и стики.
Две отдельные кнопки вывел для того, чтобы назначить на них функцию Заброса монетки.
Все пыльные работы были сделаны и автомат можно было забрать из гаража домой.
После этого у Вити не было времени заниматься этим проектом. Я решил не бросать и довести автомат до ума.
Это затянулось еще на очень долгое время.
Небольшие USB колонки я разместил в верхней части автомата, над монитором. Туда же вывел кнопку включения.
После этого автомат стоял в таком виде, и я и мои друзья в него с удовольствием играли.
2д игры шли на нем на ура, но вот трехмерные игры престарелое железо тянуло с большим трудом.
В какой-то момент мой домашний компьютер начал капризничать и я купил себе новый, а запчастями старого решил усилить автомат.
После небольшой операции по пересадке компьютерных органов аркадная машина смогла взять новые высоты эмуляции.
Помимо прочих аугментаций, автомат обзавелся видеокартой с выходом hdmi, сделав возможным захват изображения через него. И вторым жестким диском на терабайт.
Для того, чтобы автомат больше не ютился на столах и стал габаритами соответствовать своим старшим товарищам из аркадных залов 80х, я заказал для него тумбу.
Тумба как раз такой высоты, чтобы играть в автомат стоя, а внутри на полочках можно удобно разместить диски и прочие игровые штуки, что я собственно и сделал.
Вскоре руки дошли и до косметических изменений — необработанные грани боковин автомата было решено выровнять шпатлевкой и покрасить. В этом мне очень помогла моя девушка.
А для того, чтобы закрыть щели, рамку монитора и придать автомату более благородный вид, я хотел закрепить спереди лист оргстекла, подкрашенного из баллончика.
Но оргстекло оказалось найти не так просто и вместо него я использовал поликарбонат. Он прочнее оргстекла и с ним удобнее работать.
Черных шурупов для крепления поликарбоната под рукой не оказалось, поэтому я их тоже покрасил
Из таких же полосок поликарбоната сделаны и декоративные элементы передней панели. На данный момент на ней не хватает красивой непрозрачной наклейки, которая бы закрывала богатый внутренний мир верхней панели от посторонних глаз.
Вот такой получился автомат, создание которого затянулось ни на один год.
С процессом его создания у меня связано много положительных моментов, полезного опыта и самых приятных воспоминаний.
Аркадный автомат своими руками(ARCADE MACHINE) 1 часть
Доброго времени суток)))Меня зовут Константин и я из Омска.Скучно было как-то на выходных и решил я собрать аркадный автомат)) если есть вопросы вот я Вконтакте https://vk.com/kostyanchickk

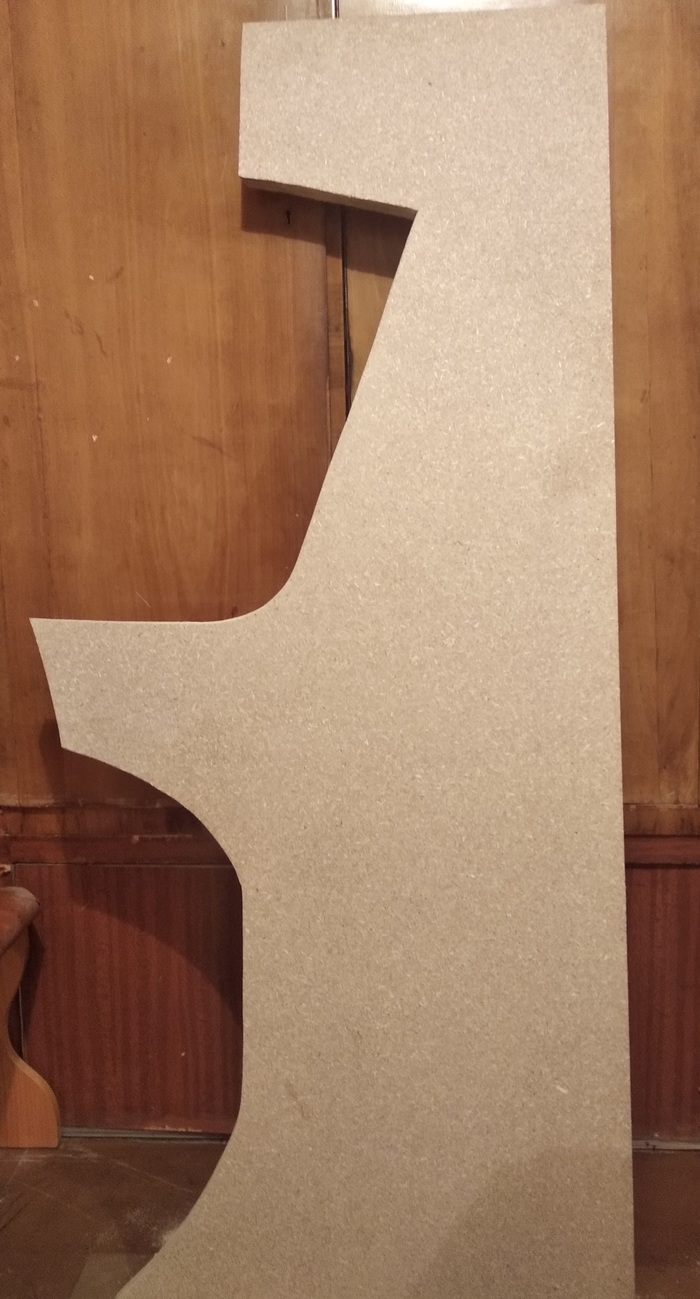

Т.к. боковины должны быть одинаковыми а листы у нас тоже одинаковые просто прикрепил к этому эскизу такой же лист.(4 саморезами по дереву)т.е лист на лист положил вровень.По линии выпилил электролобзиком.кое где пришлось подровнять напильником. и вуаля)
Зная длину и ширину выпилил полки.Крепил их с помощью мебельных пластиковых уголков(временно) и пресс шайб

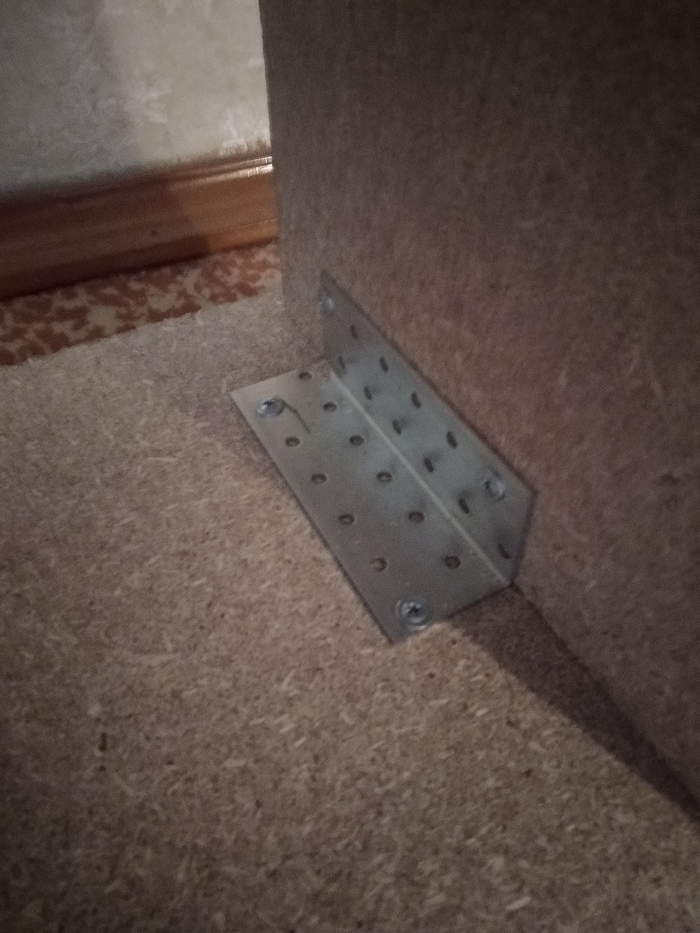

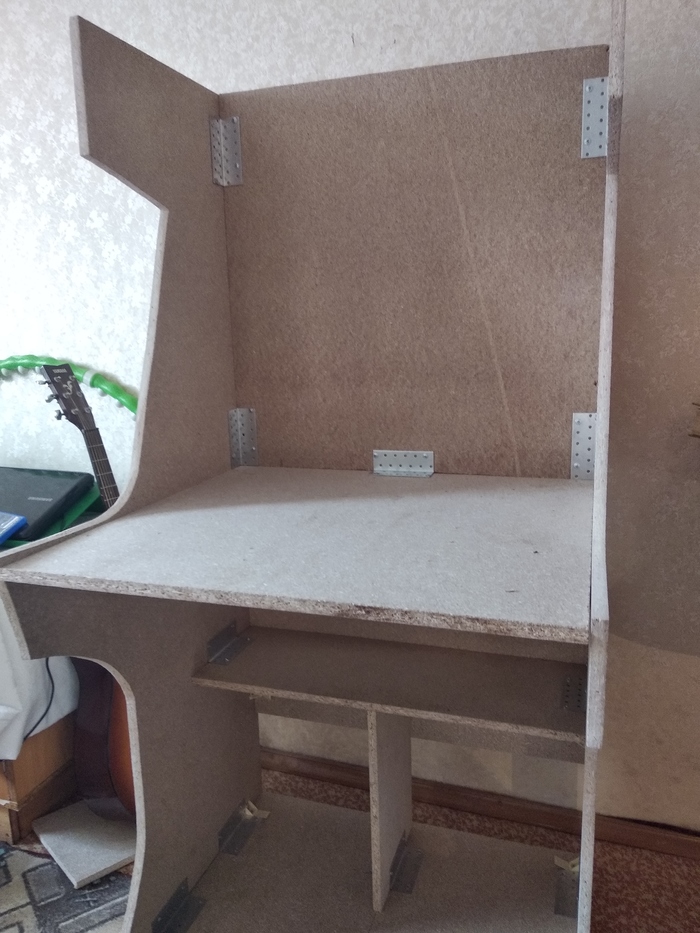

Установив этот каркас сходил купил железных огроменных уголков))))
Начал потихоничку выпиливать заднюю часть.Полочки внутренние.Крепил их уже на эти уголки и все те же пресс шайбы(ПОЛОЧКИ НУЖНЫ ДЛЯ ЖЕСТКОСТИ КОНСТРУКЦИИ+НА НИХ РАСПОЛОЖИЛ ЖЕЛЕЗО)

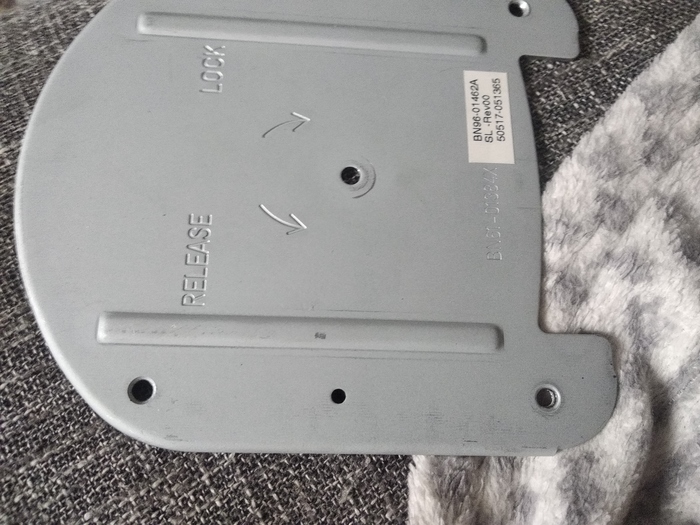

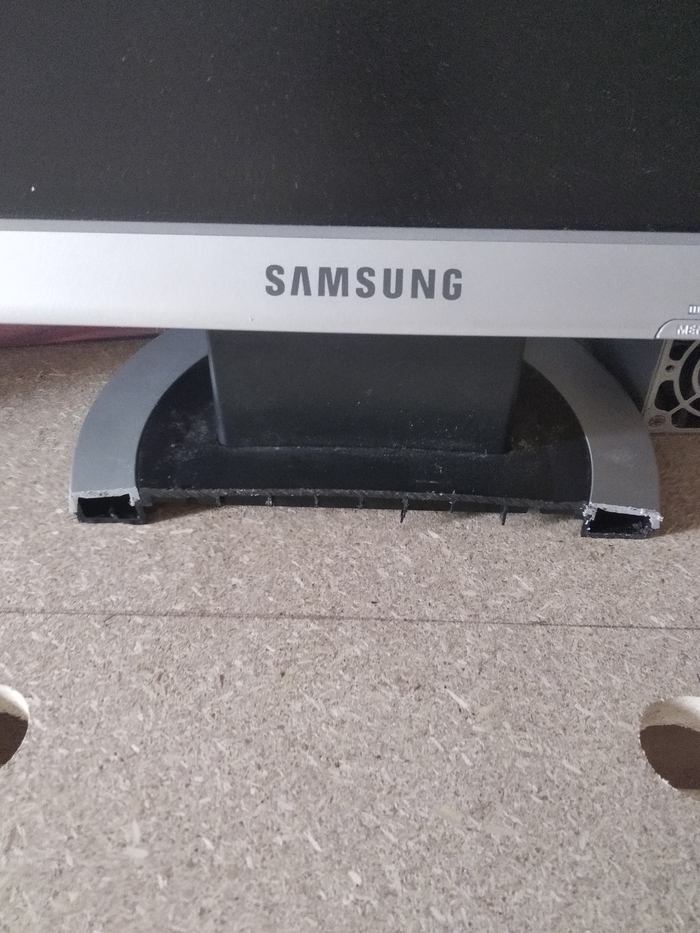

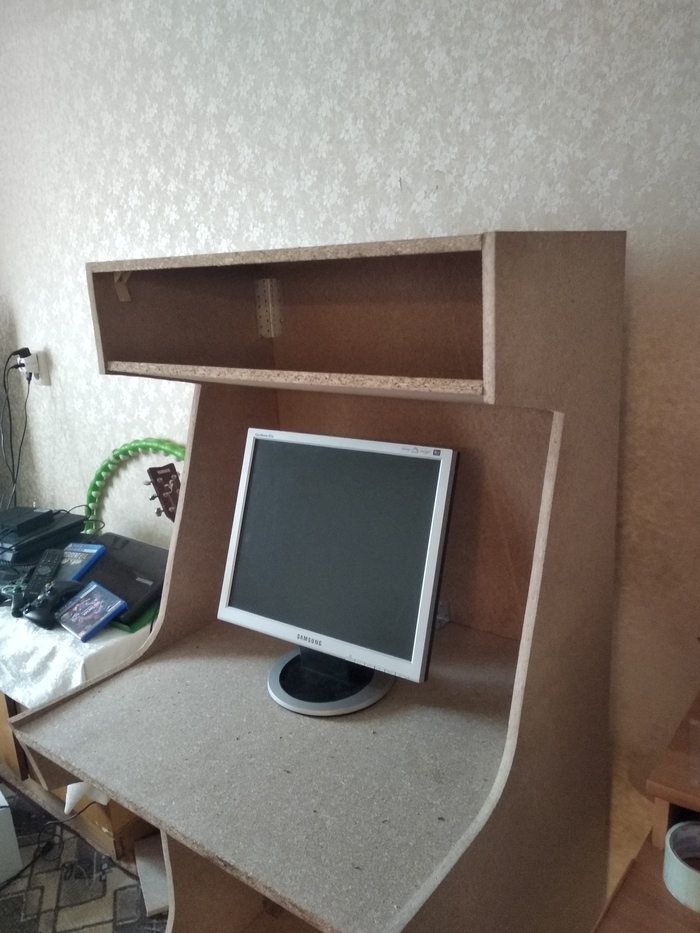

Монитор взял самый обычный 19 дюймов LCD старенький.Поставил его посередине для стимула)))

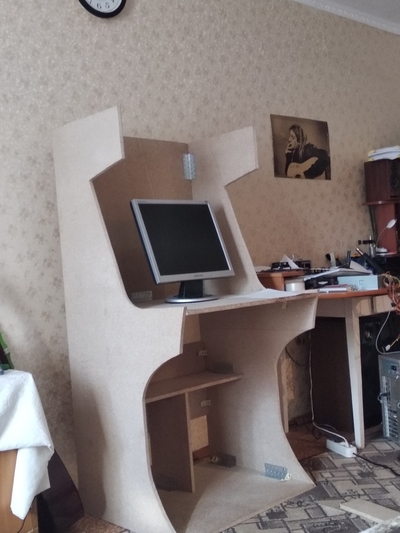

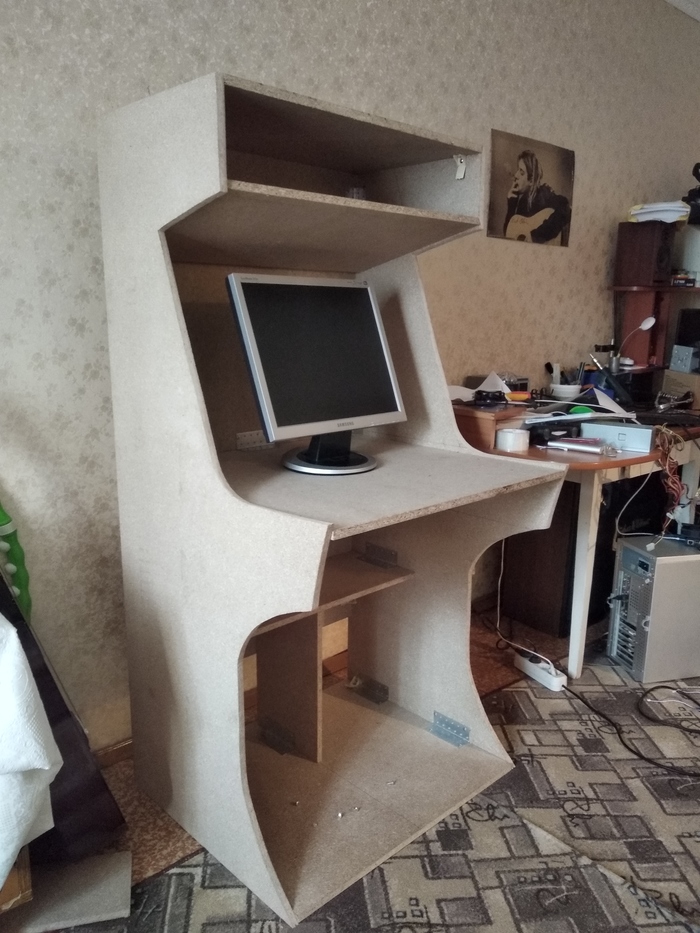

И в этот же день собственно говоря я кусками ДСП и уголками с пресс шайбами привел автомат уже к такому виду

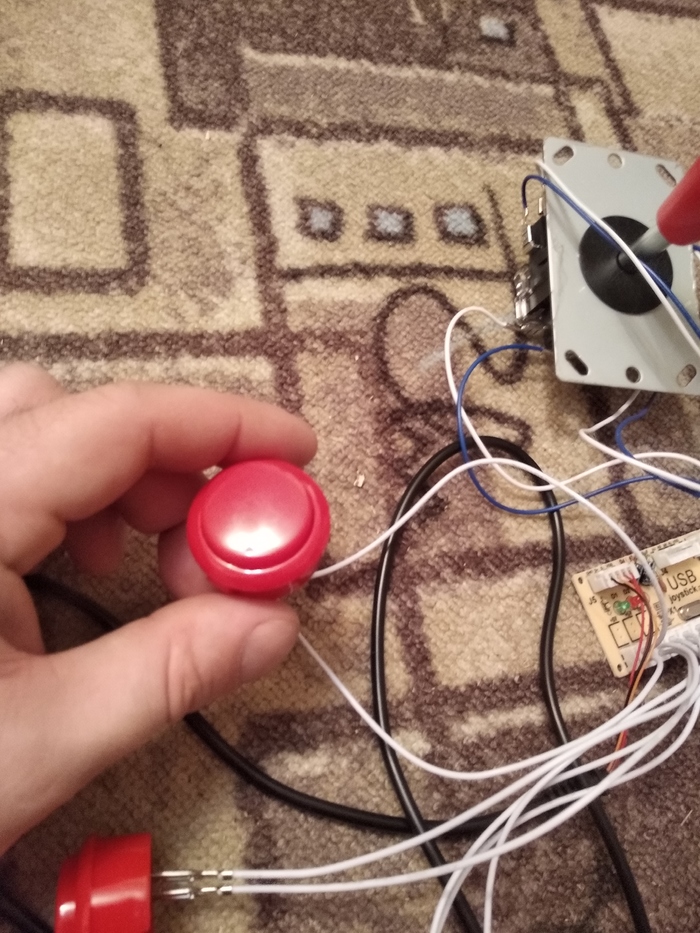

Как раз приехали кнопки и джойстик управления с USB контроллером с китая

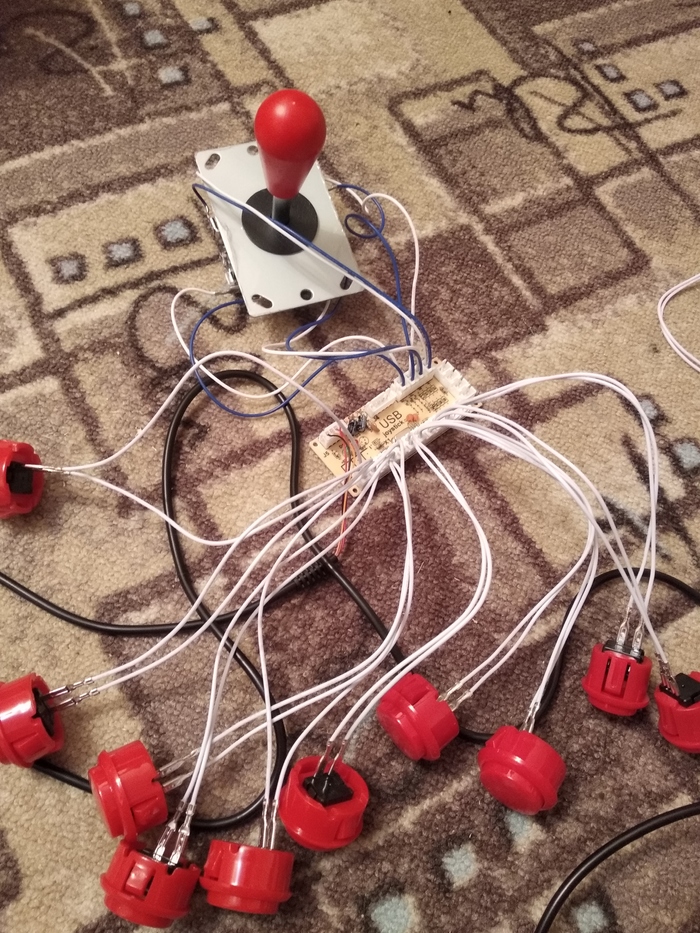

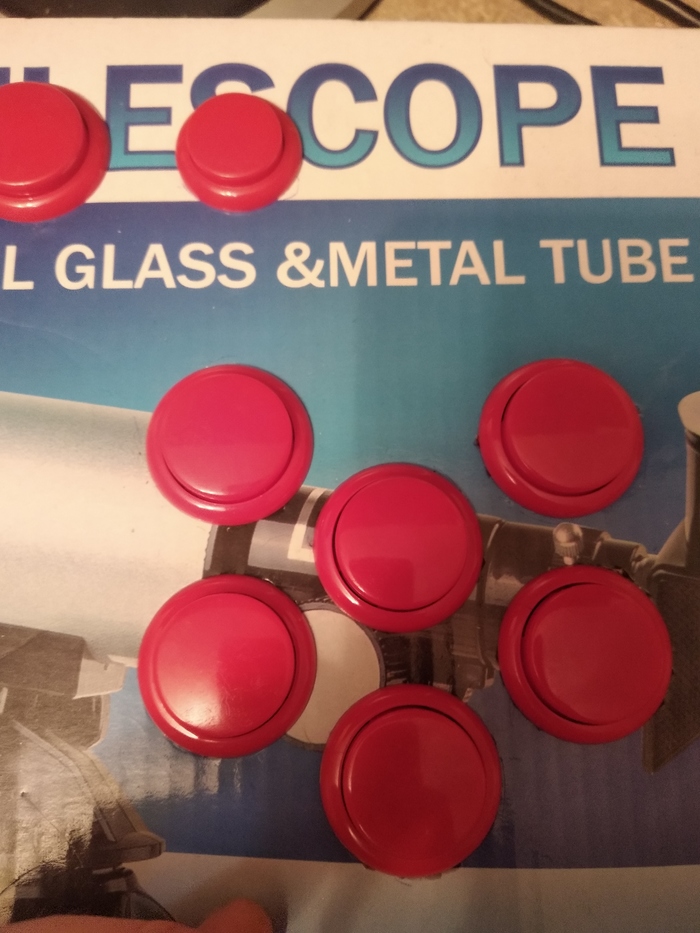

Первым делом решил их проверить конечно и собрал всё в простой картонной коробке подключив все на соплях как говорится.(К СИСТЕМЕ И ЖЕЛЕЗУ Я ВЕРНУСЬ В САМОМ КОНЦЕ ПОСЛЕ ОПИСАНИЯ СБОРКИ АВТОМАТА)

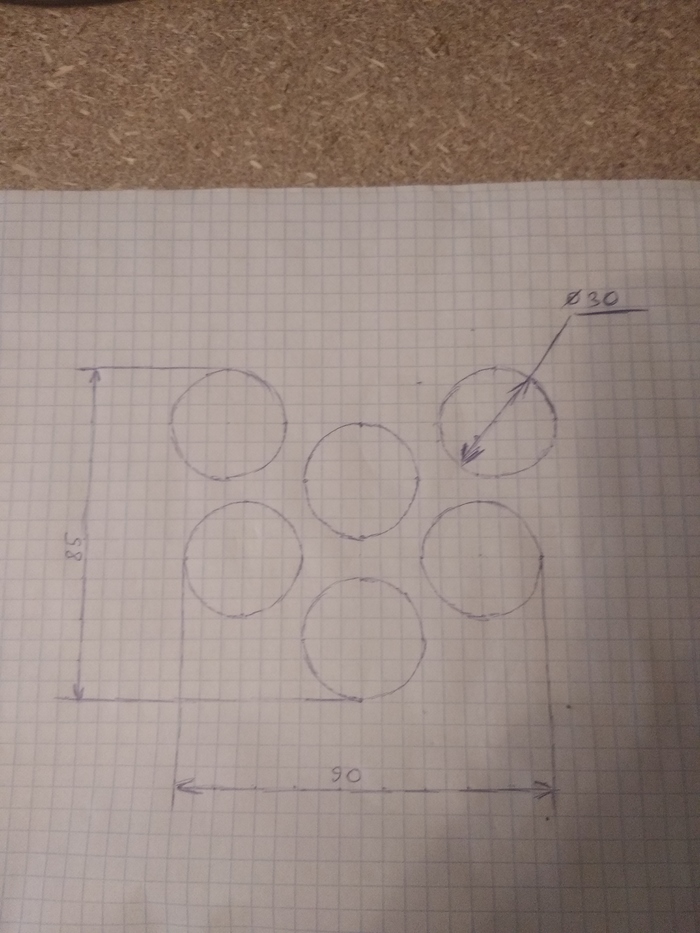

Пока не забыл прикладываю свою схему расположения игровых кнопок(КНОПКИ ДИАМЕТРОМ 30 мм)

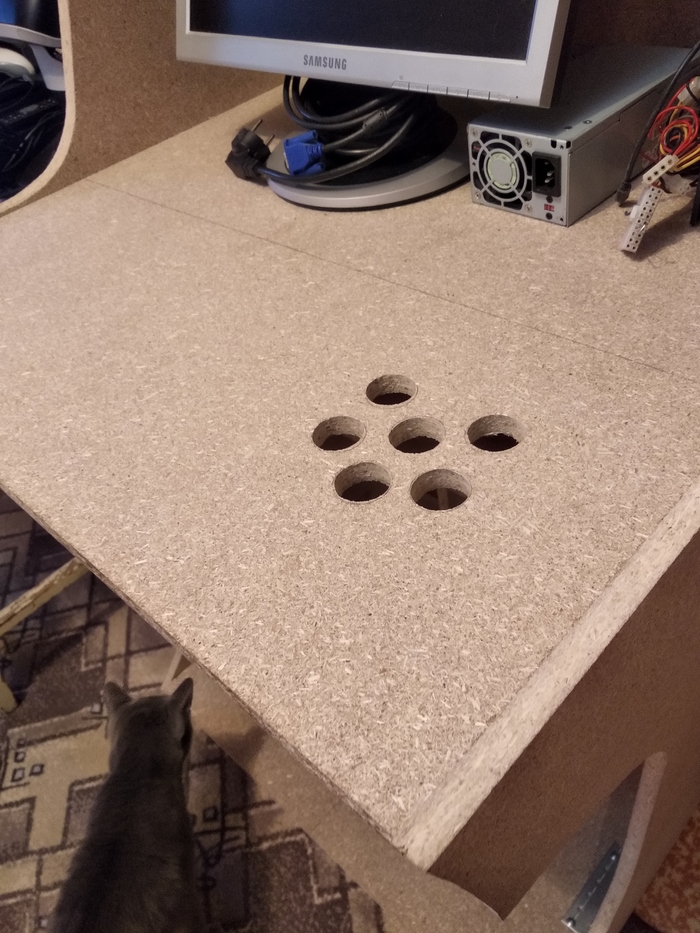

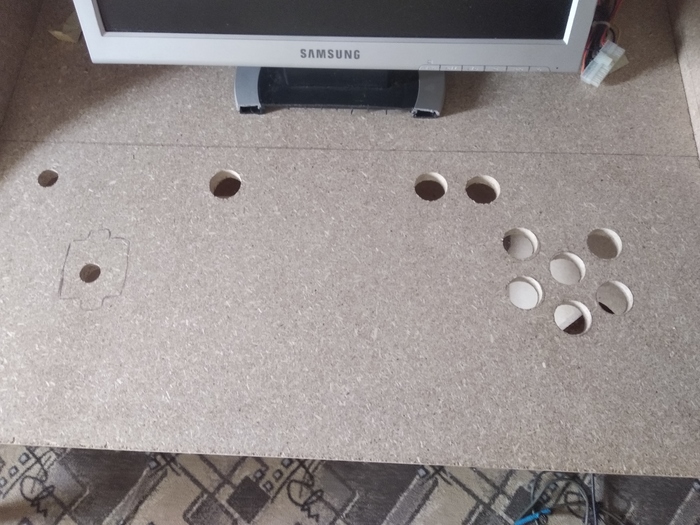

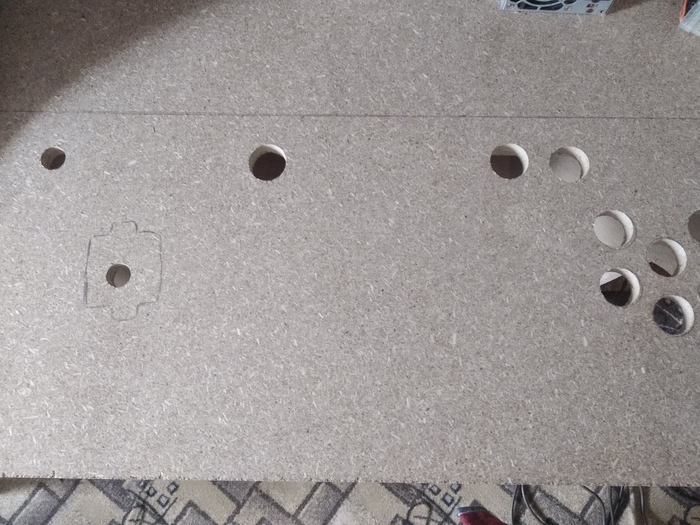

Купил перьевое сверло соответственно диаметром 30 мм просверлил отверстия для будущих кнопок
Для свободного хода джойстика при толщине ДСП 16 мм вполне хватило отверстия в 20 мм.Пришлось покупать и перьевое сверло на 20(ТЕМ БОЛЕЕ ЧТО Я УЖЕ КУПИЛ БУДУЩУЮ КНОПКУ ВКЛЮЧЕНИЯ АВТОМАТА И ОНА БЫЛА ДИАМЕТРОМ В 20 мм)ОПЯТЬ СВЕРЛИМ)))
Крайние левые отверстия для кнопки включения правые соответственно игровые а верхние три это кнопки управления в меню а так же сервисные.Параллельно решился сам собой вопрос с монитором.У данной модели Круглая ножка опоры.Пришлось ее отпилить.Перед этим сняв железную защиту которая была прикручена снизу самой ножки.

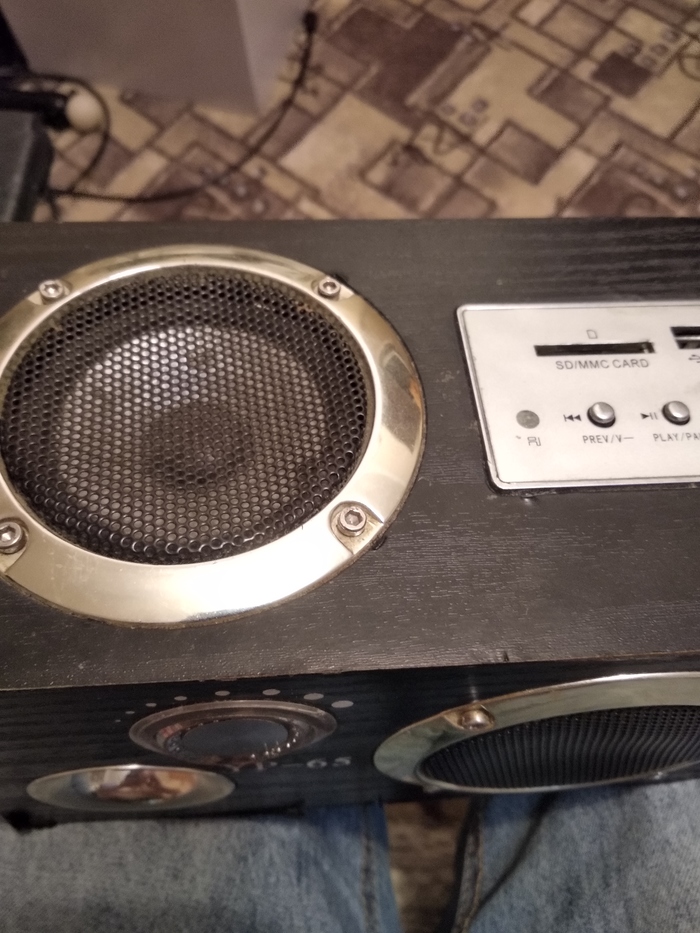

Для того чтобы автомат звучал были приобретены простые китайские колонки с питанием USB
Найдены дубликаты
Знакомый тоже собрал автомат. Правда поиграть не зовут 🙁
Чувак, покажи заценить, может разрешишь подъехать посмотреть :)?
Как можно связаться? Ну там соцсеть какая нибудь или иные средства общения? 🙂
тож подумал, может стол себе такой сделать
Ребята,простите я 1 й раз пост делаю)))Чето накосячил
Отредактируй пост. Перезалей фото.
Все поправил маленько.Завтра сделаю продолжение
Ок я завтра 2 ю часть доделаю)Нормально.И эту исправлю)А-то голова уже не варит)
Т.е. речь идет о готовых сборках на линуксе? Там количество платформ очень ограничено, да и платформы уровня NES, SNES, N64. Количество игр обычно не больше пары тысяч.
Если так, то здесь проще купить готовый аркадный контроллер со встроенными 1200-1400 играми за 9000 рублей на али и вставить его в аркадный кабинет.
Hyperspin также интереснее из-за создания атмосферы аркадного зала за счет видяшек, музыки и крутых (не везде) артов к каждой игре.
На счет сборок Hyperspin, я скачал все доступные сборки с рутрекера и TPB, даже в самых лучших сборках количество игр в десяток раз меньше, чем у готовых автоматов. Во всех нужно ручками видео качать и подключать. Во всех нужно вручную в каждом эмуляторе настраивать управление, а это вселенский гемор, особенно в Mame.
Некоторые компании, которые продают готовые автоматы, все вылизывают и предоставляют регулярные обновления.
В России ребята продают подобные автоматы за
В США, Австралии и Канаде есть десятки мелких производств, где также собирают подобные автоматы, ценник немного выше, но здесь плюсом идут доставка и таможня.
Проблема в том, что качественные сборки игр, с настроенным Hyperspin, управлением, подключенными видяшками для большей части игр и пр. есть у единиц. Остальные конторы продают автоматы с говносборками, скачанными из торрента.
За Ratt жирный плюс))
Железная составляющая очень интересует. Дело в том, что меня чот дернуло и я два часа назад гуглил эти автоматы. И тут ваш пост. Я не знаю как это назвать, но занятное совпадение))
А кодовая часть, если не секрет? Хотя все завтра, я понял)
А кодом поделишься? Или это стандартный образ?
Сразу про разбери и подумал. Ты крут!)
Целеуказуйте неофиту, на каком таймкоде слушать, и прочие рекомендации.
Эм.. а вы сначала расскажите мне, что такое таймкод, а то я не уверен что правильно уловил суть вопроса)
Просто на этом видео есть неизвестное для меня, интересно ознакомиться.
Не все знаю, к сожалению
на 00:59-01:01 вроде как Separate ways
И за ним снова Ratt
Добавь ещё видосик с ккакой нить игрушкой, сам процесс
Идея на миллион
Делаем Аркадный автомат с купюроприемником и монетоприемником
Всем привет, настало время сдержать обещание, данное в комментариях и рассказать о создании такого аппарата. Во всех успешных книгах по успешному успеху пишут, что бизнес нужно масштабировать. Кто я такой, чтобы спорить с книгой. Поэтому, строить будем сразу три штуки. Пожалуй, достанем инструменты и начнем собирать.

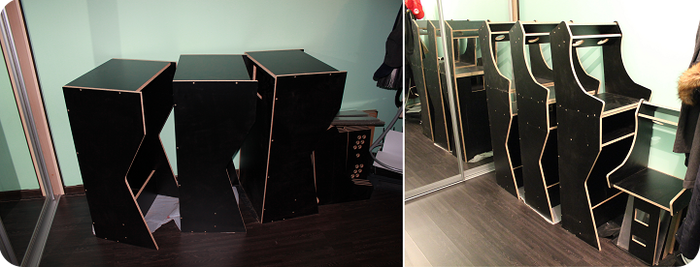

Чертим и готовим детали, заранее предусматривая все технические отверстия, расположение комплектующих и их крепления, размещение элементов управления. Немного пошевелить извилинами заставляет установка и размещение деталей монетоприемника и купюроприемника, так как размеры технического отсека в стойке очень ограничены. Не стоит забывать о идеи независимой «головы» самого аппарата, конструкция должна позволять свободно снимать верхнюю часть аркадного автомата и использовать без алчных порывов, только для игры и удовольствия. Скидываем на резку ребятам с ЧПУ, материал ЛДСП 16 мм черный матовый. Забираем и легкой рукой с шуруповертом соединяем детали.
Вооружаемся комплектующими. В нашей обойме имеется два стика управления, 16 разноцветных кнопок в «американском» стиле с полным обвесом в виде подсветки, проводов и платы, к которой все это подключается. Кнопки Start двух игроков. Гнездо питания с предохранителем. Блок питания с возможностью выдавать как 12, так и 5 вольт. Это важно, так как нам необходимо запитать от него подсветку кнопок, звук и саму плату с играми. Возникает вопрос – А почему используется плата с предустановленными играми, а не raspberry pi или миниПК на винде. Ответ прост, бесперебойность и надежность работы. Сама плата имеет на своем борту 412 «отборных» игр с аркадных автоматов, необходимый нам Jamma интерфейс подключения, VGA выход на монитор и работает как часы.
* Тут стоит сделать небольшое уточнение. Проект создавался много-много лет назад, именно поэтому вы можете видеть кнопки и стики такого типа. В первый и последний раз. Все следующие проекты заботливо укомплектовывались кнопками и стиками истинных самураев фирмы Sanwa. Это же относится и к плате с играми.

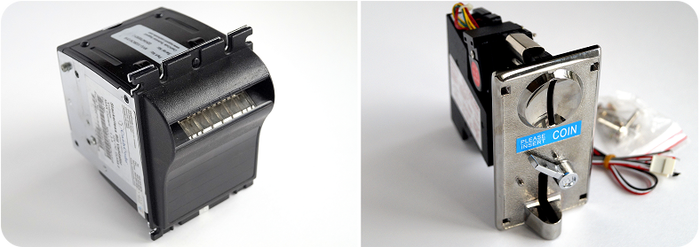

Вот они! Алчные комплектующие. За отбор бумажных денег у игроков отвечает купюроприемник CashCode MVU 1024 от настоящих капиталистов. Монетоприемник простой, но надежный. Принимает только чеканные монеты. Ведьмаки играют бесплатно.
Панель управления. Устанавливаем кнопки и стики на свои места. Не забываем про кнопки Start и Exit. При использовании интерфейса Jamma запутаться в подключении невозможно. Прокидываем кабель подсветки от блока питания на кнопки и делаем проводной хаос еще больше. В последующем провода красиво уложатся в аккуратные пучки и хаос отступит.

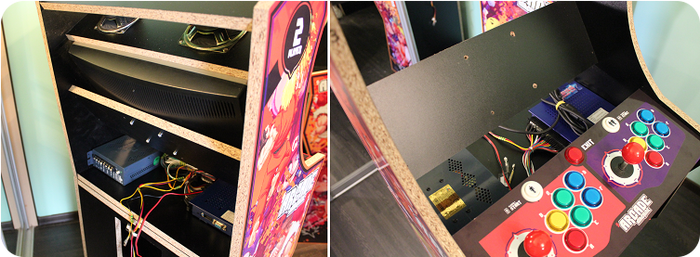

Внимательный читатель заметит муки выбора места расположения блока питания и платы. В итоге все на своих местах. Появились динамики и исчез монитор.
Пришло время достать обжимной и паяльные инструменты. Организовываем подачу питания на все узлы с одной точки под контролем предохранителя. Запитываем: монитор, подсветку и сам блок питания. Паяльник пригодился для простого усилителя звука с шестипалым потенциометром.
Подключаем, проверяем. Дальше установка жк мониторов на 19 дюймов с соотношением сторон 5:4, задней крышки и установка подсветки. Монтаж панели с купюроприемником и монетоприемником на фото не попал. Ранее автоматы уже успели обклеить «Артами» в круг. Пришло время звать заказчика на приемку.

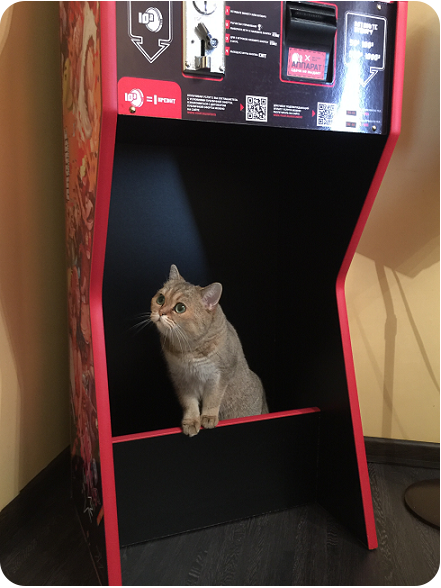

Теперь то готово? Готово. Больше всего заказчика интересовал отсек внизу стойки.
Сначала убедимся, что идея модульного автомата сохранена и можно спокойно снимать верхнюю часть, брать с собой играть к другу.
Замок на задней стенке и решетки вентиляторов защищающие любопытные пальцы от травм. Есть предположения зачем на задней крышке отверстие в левом верхнем углу?

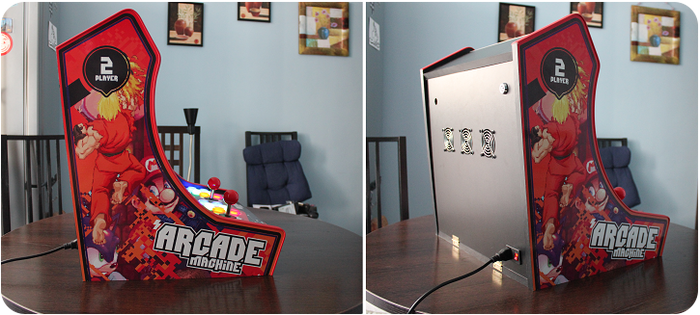

Итог сборки. Это был непростой опыт, узнал много нового и впервые понял, что не всю информацию можно найти в интернете. Особенно если это касается купюроприемников. На фото можно внимательно рассмотреть рисунки и найти своих любимых персонажей из видеоигр.
В следующей части расскажу о проблемах, которые возникли при подключении купюроприемника и монетоприемника. Вытащим с флешки образ игровой платы и настроим интерфейс под себя. Расскажу про установку в бары и отвечу на самый животрепещущий вопрос «А сколько удалось заработать?». Спасибо, что дочитали до конца и до встречи!
