Как сделать игровую коробку передач
Сообщества › Сделай Сам › Блог › 6-МКПП для ПК своими руками за бесценок.
Всем привет! Люблю в свободное время покатать в автосимуляторы типа Euro Truck Simulator 2 или Spintires, но играть с обычным рулём и педалями стало уже скучно)) Наткнулся недавно на видео в ютубе, как кто-то делал коробку передач из г*вна и палок) Подглядел как делают разные люди, что то взял у каждого помаленьку, что то добавил сам и понеслась. Больше конечно мне была интересна сама суть собрать из «подножного мусора» что-то стоящее. Сразу скажу, что результат превзошел все ожидания в десятки раз.
Было несколько вариантов конструкции, походив по магазину, поглядев на цены на «сырье» решено было думать, как удешевить конструкцию, в итоге вот какой конфиг:
1. Кочерга!
Основание для рукоятки я сделал из старой шаровой опоры от классики, которую мне отдал друг (нужна именно старая, чем больше болтается — тем легче будет ходить рычаг!)
На работе разломал деревянный поддон, взял из него бакулочку и часть доски, собрал, отпилил на глаз, в бакулке подручными инструментами вырубил посадочное отверстие для шаровой, прикрутил ее на саморезы через шайбы.
Дальше отпилил от старой снеговой лопаты железную ручку, которая плотно села на палец опоры, постучав молотком, запресовал трубу намертво, получилось вот так:
Бюджет на данный момент — 0р
2. Корпус!
Долго думал из чего сделать корпус, и нашел дома старую колонку от музыкального мини-центра, выпилил одну стенку и туда погрузил рычаг, прикрутил все саморезами и из дсп сделал подставку, для того, что бы при переключении моя коробка стояла устойчиво на полу. Дсп так же нашел дома.
Самое наверное сложное и долгое было сделать крышку коробки с прорезями под ход рычага. Как много было загублено судеб и испорчено нервов, но вроде я справился)) Сначала вырезал на картоне, потом уже перенес на фанеру и выпилил лобзиком, фанеру 6мм нашел в гараже, инструмент там же.
Бюджет на данный момент — 0р
3. Электрическая часть!
Тут начинается самая интересная и затратная часть.
Так, как по сути коробка передач, это те же кнопки, только разбросаны по своему, значит проще всего сделать из старого игрового джойстика, который валяется уже несколько лет без дела (покупался года 4 назад за 250р в М-видео).
Разбираем его, выкидываем корпус и оставялем плату, где все уже для нас подготовили. На пятачки, где раньше были кнопки, мы припаиваем провода с двух сторон, замыкая которые мы имитируем нажатие кнопки. Мне нужно было использовать 8 кнопок ( 6передач + задняя + делитель/демультипликатор ), запаял и т.к джойстик был китайский и хлипкий — залил термоклеем сверху все провода с платой замотав изолентой (фото пайки к сожалению нет)
Дальше были приобретены переключатели MSW с лапкой с колёсиком по 32р за штуку * 7шт.
(Подойдут и любые другие кнопки без фиксации, но мне эти показались удобней всего, лапкой можно подогнать момент включения передачи. Переключатели подключаем взамен кнопок джойстика на припаяные к плате провода через клеммы мама 3р*14шт. Так же взял небольшую круглую кнопку с фиксацией для делителя — 30р
Бюджет на данный момент — 296р
Подключаем USB к компу и в диспетчере устройств проверяем работоспособность всех кнопок. Все работает! Электрическая часть готова!
Дальше нужно внедрить эту часть в наш корпус и распихать кнопки, здесь уже начинается полная ипровизация. Я расположил кнопки на строительных навесах и все это дело закрепил внутри коробки.
Все собрал, закрыл крышкой, повключал передачи — все работает, но не хватает наболдажника на палке.
Поехал в ближайший автомагазин, купил рукоятку от жиги — 80р, просверлил в ней дырку, вставил кнопку делителя, вывел провода и опять же каким то чудным образом пригорбатил ее на трубу.
Вот по сути и всё!
Бюджет проекта составил — 346р, это в дясятки раз дешевле, чем покупать готовые шифтеры или руль с коробкой, которые я бы никогда не купил. Да и плюс ко всему рычаг коробки получился длинный и удобный, сидя на стуле рычаг находится на уровне чуть выше колена.
Осталось только как-то оформить колхозный вид данной конструкции)
Как сделать коробку передач для компьютера своими руками:D
Дубликаты не найдены
Ну не 15, у КрАЗ 255 всего 5 передач
Если будет интересно, могу так же поведать как сделать руль из подручных средств) Ну а так же педали)
Если этот комент наберет много лайков)
Чувак, я на тебя подписался в надежде увидеть как ты сделаешь 3 педали!
молодец конечно, руки практически откуда надо растут, но есть один вопрос :
Привет. Скинь свой вк или напиши мне: http://vk.com/koctya57rusorel
Хочется пару вопросиков задать)
Ещё немного из проб сделать, отреставрировать, сломать своими руками
Купил кресло качалку с рук за 10€.
Насколько знаю, это кресло из старых моделей. Сейчас такие уже вроде не делают. У деда (предыдущего хозяина) оно в пакете несколько лет лежало.

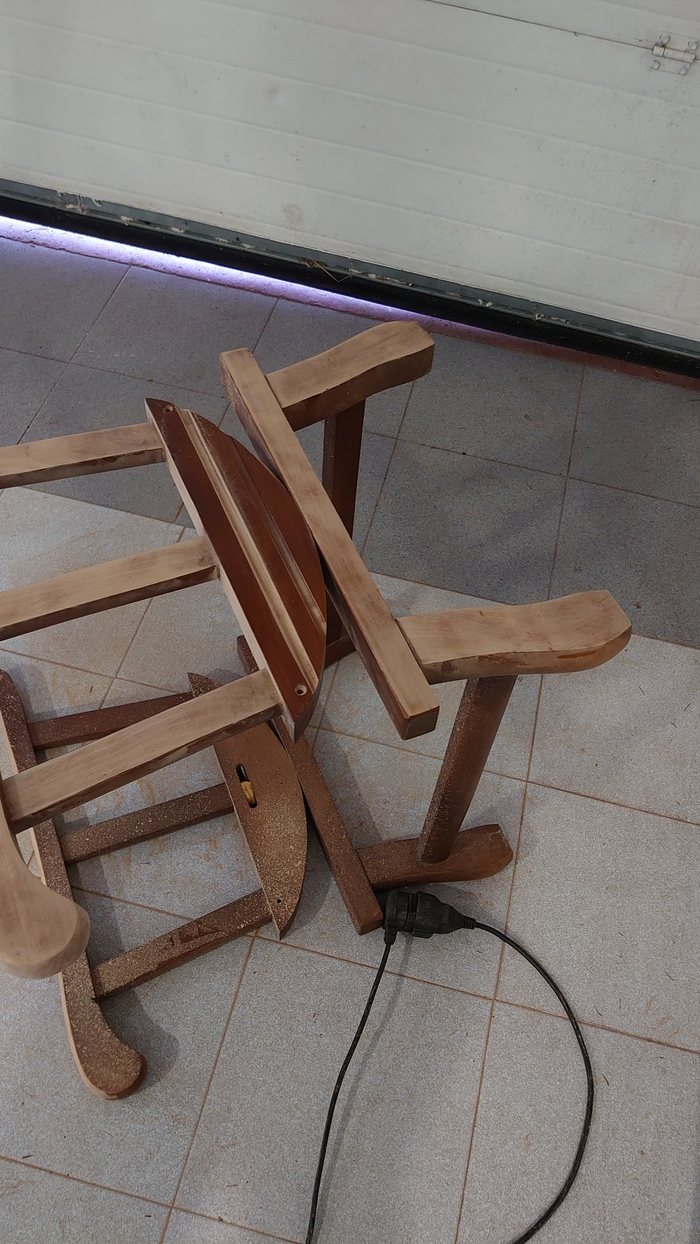

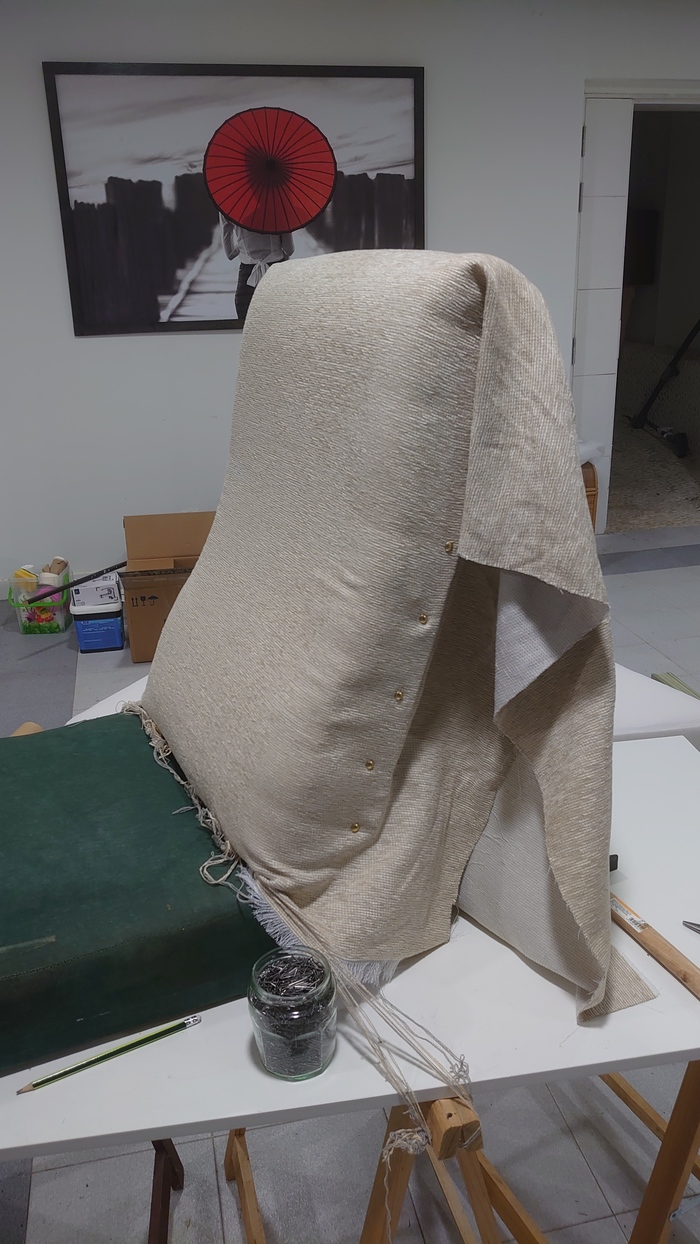

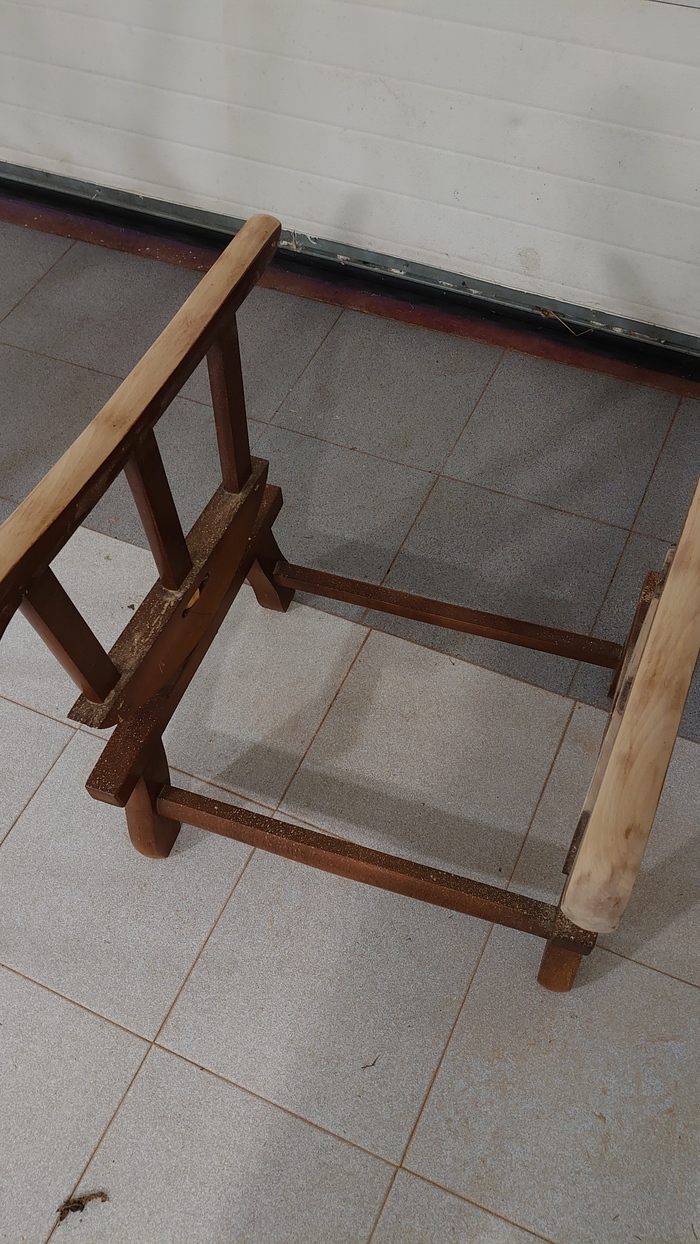

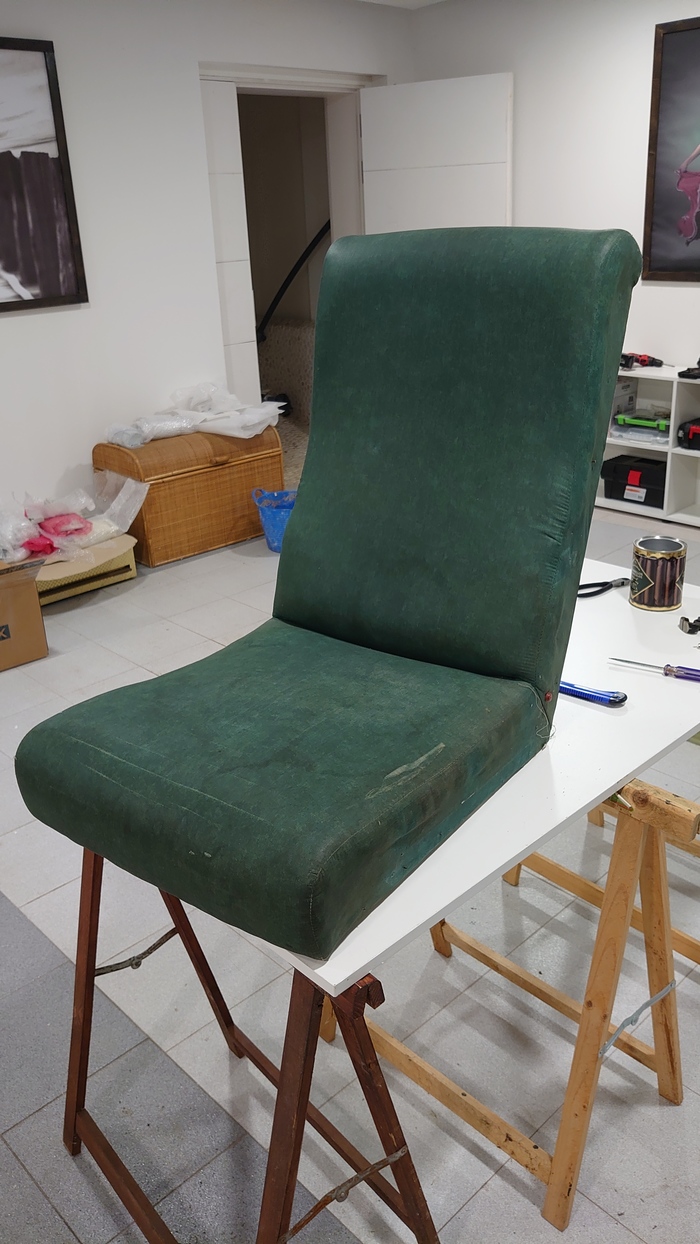

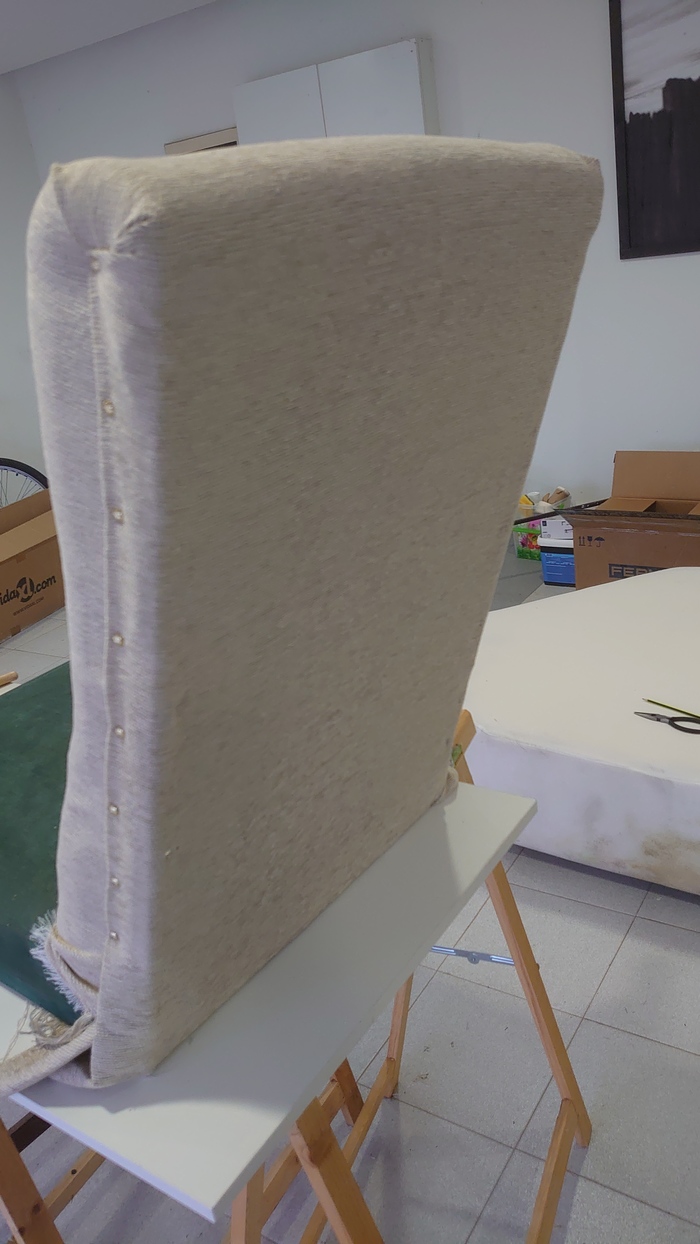

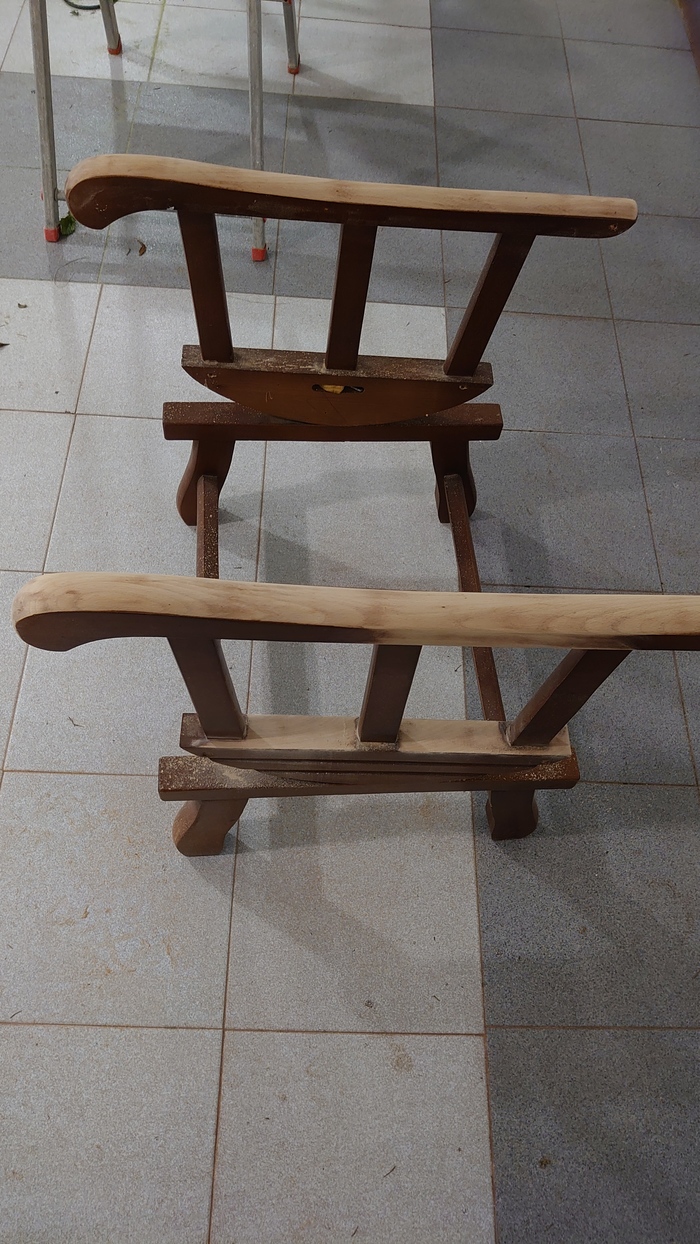

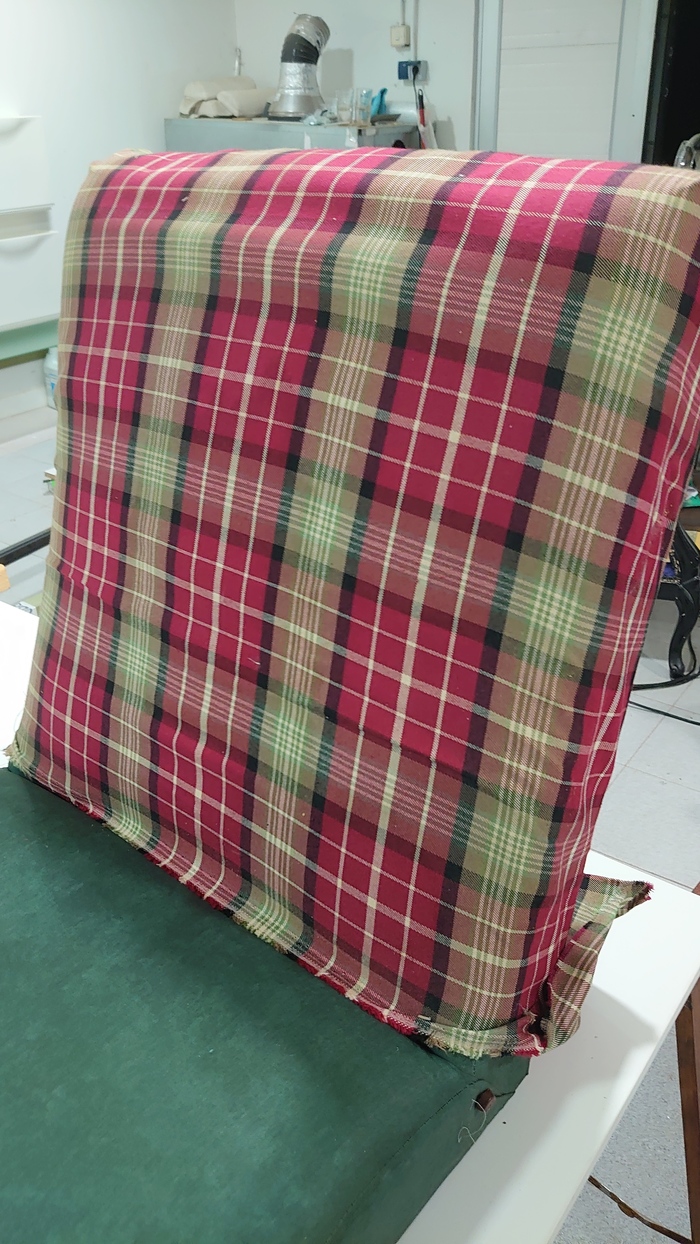

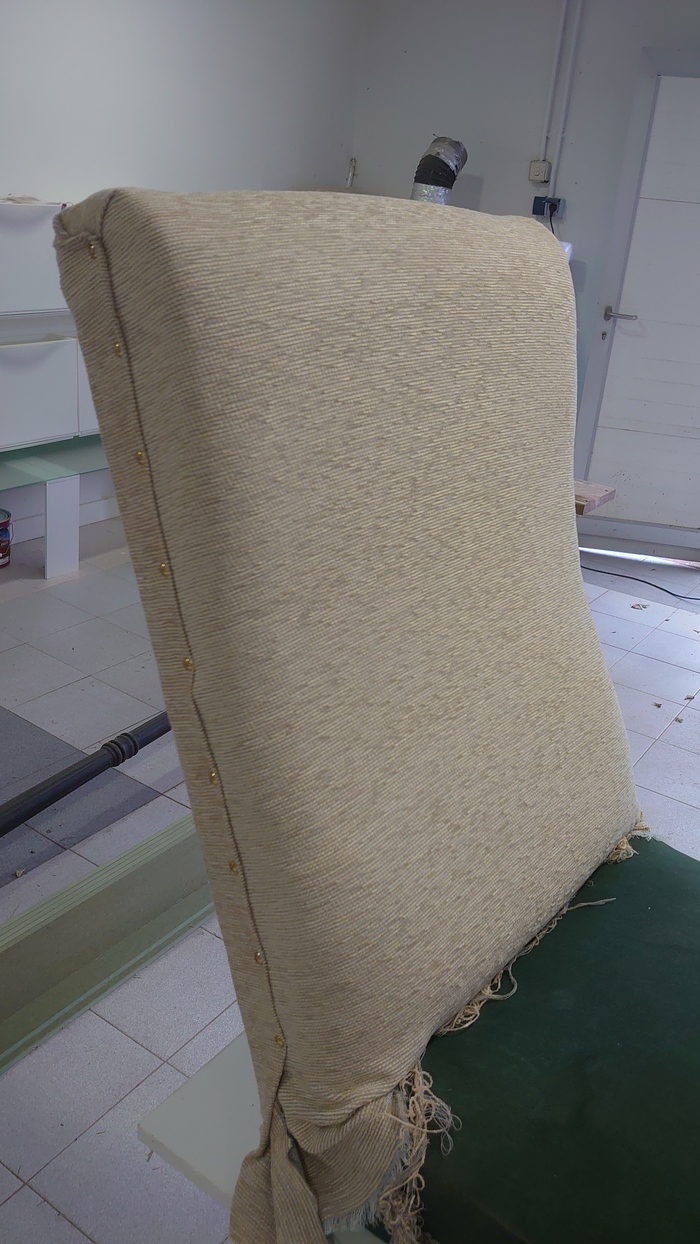

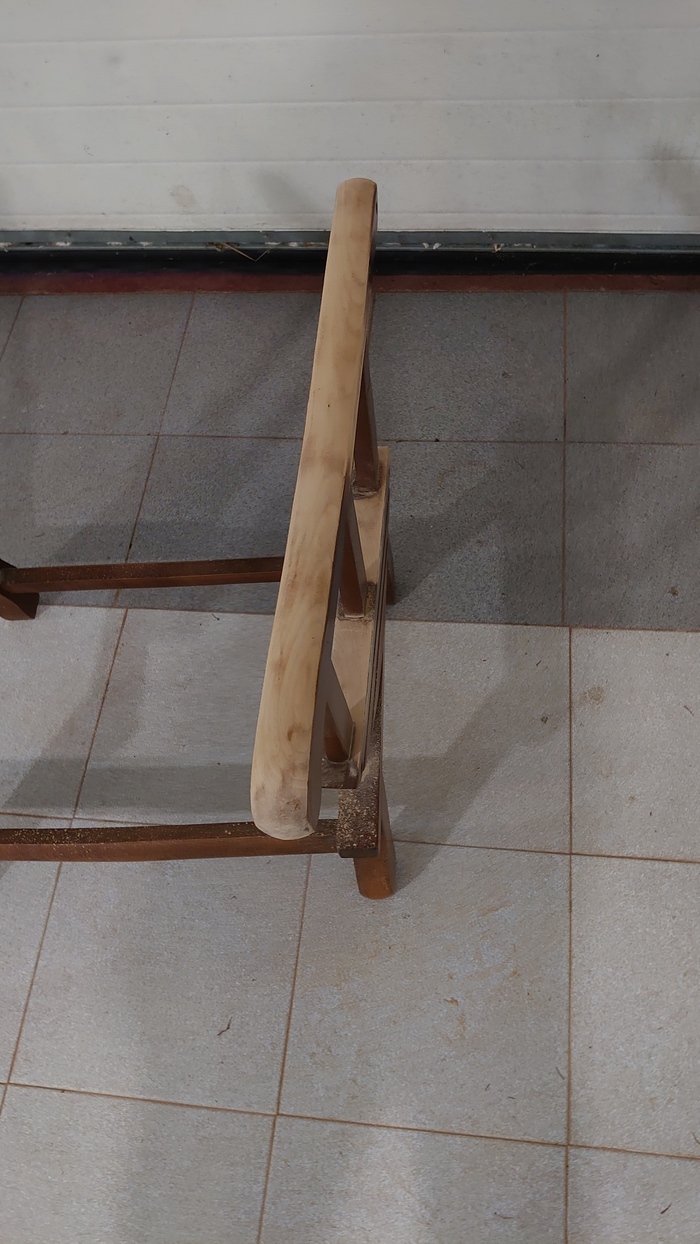

Так как дома лежал кусок материала, захотелось чуть обновить его. Немного фото процесса.

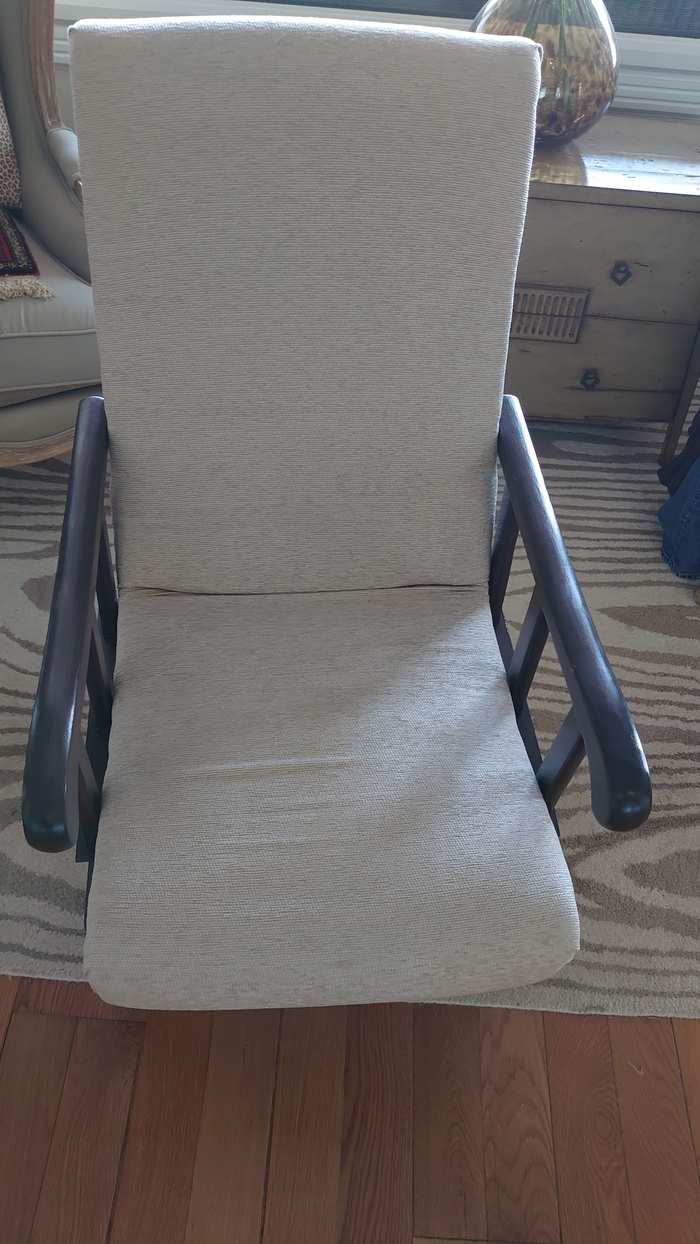

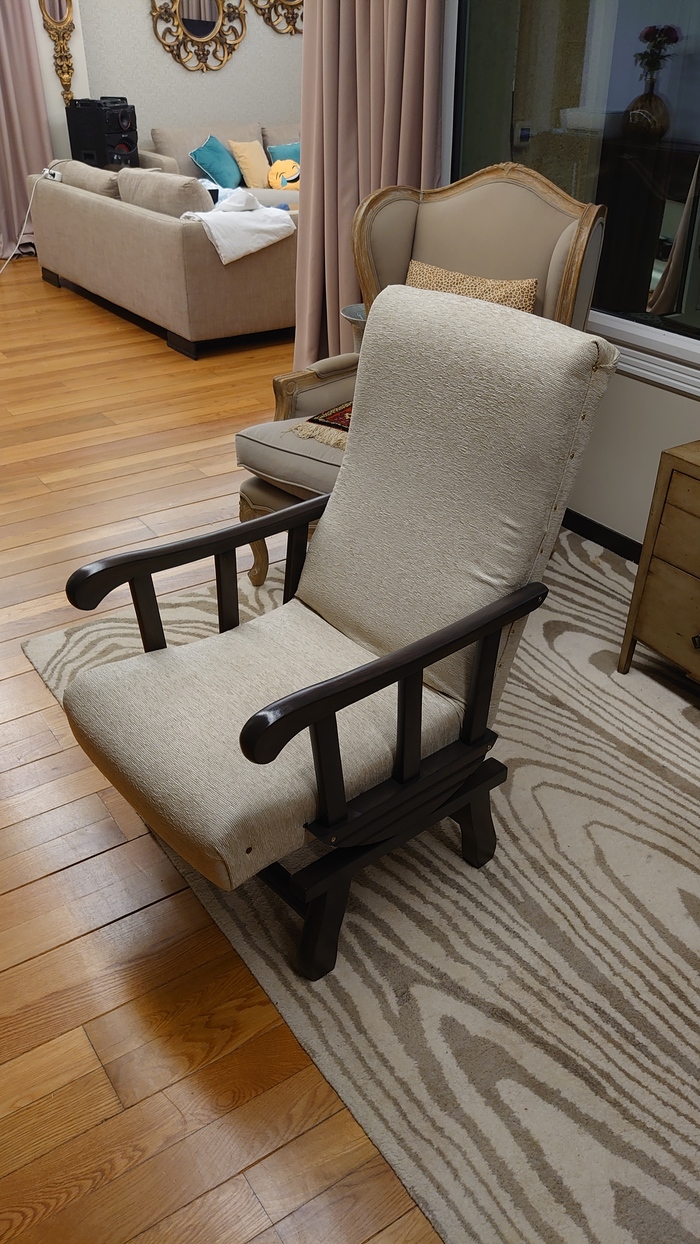

Ну и вот что получилось в итоге. Жена теперь покачиваясь в нем, мелкую кормит.
