Как сделать игрушечный винт
Простой расчет и изготовление самодельных винтов.
Обычно в этом случае есть только одна причина, которая останавливает здоровую идею: как получить винт с заданными характеристиками?
Рис 1. Теория винта. Шаг винта.
Аналогичная ситуация возникает, если нужны два винта разного направления вращения, или если нам понадобились 3-4 лопастные винты. Все это решаемо при наличии разумного подхода и простейших инструментов.
Рис 2. Определение угла наклона профиля винта.
Рис 2. Определение всех углов наклона во всех расчетных точках
Выполнив аналогичные построения для всех 6-ти сечений винта мы получим ширины винта на расстоянии 12.5, 25.0, 37.5, 50, 62.5 и 75 мм. Строить большее количество сечений можно, но особой точности это не добавит. В итоге на рис 2., обведя полученные ширины винта в шести точках, мы получим профиль винта на виде сверху.
Далее изготовляем шаблон винта из картона или любого другого (см рис 3.) плотного материала и переходим к изготовлению собственно требуемого винта (150х100 мм).
Рис 3. Шаблон и размеченная заготовка винта
Рис 4 Вид на размеченную заготовку сверху.
Рис 5 Вид заготовки сбоку и сверху
Рис 6. Балансирова заготовки
Рис 7. Разметка выборки передней части
Рис 8. Разметка выборки задней части.
На виде снизу(сзади) проводим линии отстоящие от края винта примерно на 1 мм. Нижняя часть винта как раз задает шаг (или угол наклона сечения).
Рис 9 Выбранная задняя часть винта.
Затем начинаем убирать лишнюю дрвесину ножом или напильником начиная с нижней (задней) части винта согласно сделанной разметке. Убрав все сзади (снизу), отшкуриваем сначала крупной(120-160), а потом мелкой шкуркой заднюю часть винта.
Рис 10. Выбранная передняя часть винта
Рис 11. Балансировка отлакированного винта.
Обычно я окрашиваю изготовленный винт в традиционный черный цвет, а затем покрываю 2-4 слоями лака. Как правило я использую классический эмалит. Быстро сохнет и легко шлифуется. Во время окрвшивания и лакировки не стоит забывать о балансировке. См. рис 11.
Полученные таким образов винты, по моему мнению ничуть не хуже покупных пластиковых винтов, которые обычно тоже нуждаются в дополнительной балансировке. Если же вас больше устраивают винты из угле- или стекло- пластика, то используя изготовленный по описанной выше методе винт в качестве мастер-модели, вы можете изготовить формы для винтов из стекло- углепластика.
Более того, рассчитав и изготовив одну лопасть двухлопастного винта, вы сможете изготовить по ней формы для трех или 4-х лопастных винтов из стекло-угле-пластика, но это уже тема для отдельной статьи.

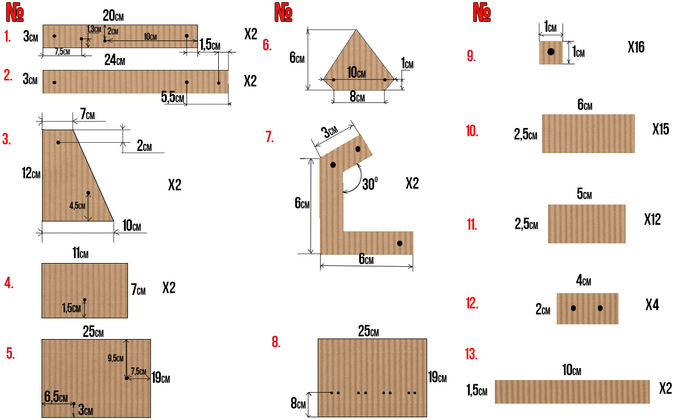

Игрушка гидравлический манипулятор из картона

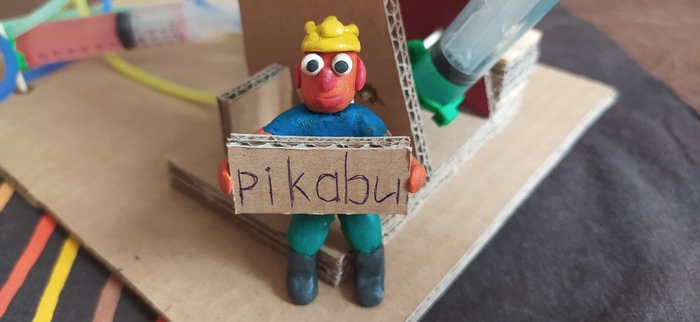

Здравствуй пикабу! Решил порадовать племянника и собрать ему игрушку. Заодно и Вам рассказать. Пример работы манипулятора Вы можете посмотреть на видео, так же, в нём я постарался максимально подробно показать процесс сборки. Все размеры брал *из головы*. Поэтому Вы можете собрать больше или меньше по размеру. Но если кто то захочет такой же как у меня, то прикрепляю картинку с моими размерами
