Как сделать схему сборки мебели
Разработка инструкции по сборке мебели в 3DVia Composer
Вчера купили в офис новую тумбочку. Заказываем эту модель уже не в первый раз, все хорошо, отличная тумба. Материал хороший, колесики не ломаются и еще масса преимуществ. Но есть одно но, как вспомню о инструкции по сборке тумбочки слезы наворачиваются на глаза. И тут, как-то сам по себе, возникает риторический вопрос: “почему к хорошему товару нельзя сделать достойную инструкцию по сборке?”, это же первое с чем сталкивается клиент. Вот такой “шедевр” прилагается в качестве инструкции по сборке (Рисунок 1).
Ту информацию, которую отечественный производитель мебели впихнул на один лист, “ИКЕЯ” разместила на 12 листах. Но зато все ясно и понятно при сборке, здесь практически сведена к минимуму возможность собрать мебель неправильно. Я, думаю, что отечественные предприятия считают, что разрабатывать и выпускать такие инструкции слишком дорого. Итак попробуем прикинуть сколько может обойтись предприятию разработка подобной инструкции.
Судя по отечественной инструкции она делалась на основе 3 D модели и разрабатывать ее нет необходимость, заказчик может ее предоставить для разработки инструкции. Если же модели нет, то ее вполне можно разработать по уже имеющейся инструкции. Никаких особых проблем в этом нет. В нашем случае все было именно так, на основе инструкции была разработана 3D модель. На разработку этой модели я потратил около 3 часов чистого времени.
Шаг 1.
После импорта 3 D модель тумбы будет выглядеть так, как показано на рисунке 5.
Для наилучшего восприятия последовательности сборки я предлагаю сделать пошаговые этапы сборки отдельных элементов по аналогии, как сделаны инструкции в “ИКЕЯ”.
Шаг 2.
Первым шагом предлагаю сделать установку рельс для ящиков на боковые стенки тумбы. Скрываем элементы, которые не участвуют в шаге (рисунок 6).
Шаг 3.
Затем создаем разнесенный вид, используя инструмент “ Translate ” (рисунок 7).
Шаг 4.
Чтобы нагляднее показать к чему крепится деталь сборки, необходимо создать линии разнесения. Для этого выделяем разнесенные элементы, выбираем во вкладке “ Author ” режим “ Path ” и создаем линии разнесения (рисунок 8).
Шаг 5.
В таком виде иллюстрация шага сборки тумбы тяжела для восприятия, я предлагаю повернуть обе стенки с помощью инструмента “ Rotate ” в одну плоскость (рисунок 9).
Шаг 6.
Для наглядности изменяю вид камеры, в 3DVia Composer есть 4 настраиваемых положения камеры, для создания инструкции предлагаю настроить одно из таких положений (рисунок 10 и 11).
После изменения настроек камеры иллюстрация будет выглядеть так, как показано на рисунке 12.
Шаг 7.
После расположения элементов, для того чтобы понять какие детали и в каком количестве используются я создаю дополнительные виды. В нижней правой части иллюстрации компоную предупреждение, в котором показано правильное положение рельсы на стенке (рисунок 13).
Шаг 8.
Шаг 9.
Далее открываем сохраненный файл с помощью Corel DESIGNER Technical Suite ( рисунок 15).
Шаг 10.
В Corel DESIGNER Technical Suite включаем панель” Symbol manager “, находим необходимой инструмент (в данном случае я выберу крестовую отвертку), вставляем его в иллюстрацию и выполняем его редактирование (удаление лишних частей инструмента, перемещение и разворот в поле иллюстрации).
Шаг 11.
Работа заняла около 8 часов. 3 часа ушло на создание модели и 5 на создание самой инструкции. Думаю никто не будет спорить, что это совершенно небольшие трудозатраты. Что позволяет говорить о том, что с такой инструкцией цена товара измениться не значительно если, конечно, вообще измениться. Однако, такая инструкция позволит избежать нервотрепки при сборке тумбы. Потребителям не придется ломать голову каким образом собрать купленный товар.
Деталировка корпусной мебели по схеме сборки
Привет, уважаемый читатель! Тебе захотелось сделать своими руками корпусную мебель, но ты споткнулся на первом шаге. Что если я расскажу, как уже после прочтения этой статьи, ты сможешь самостоятельно считать деталировку корпусной мебели?
Как сделать деталировку корпусной мебели
ЛДСП популярный материал для производства мебели в России. Зная толщину плиты, габариты изделия и правильно нарисовав схему сборки. Из которой будет понятно положение деталей в конструкции. Вы сможете произвести расчёты корпусной мебели.
Если Вам затруднительно нарисовать схему, рассмотрите любую тумбочку на предмет деталировки. Постарайтесь понять какую роль выполняет каждая деталь в конструкции. Какую она решает задачу своим присутствием. В мебели не бывает лишних деталей.
Два основных правила
2. Всегда помните о земном притяжении. Все горизонты больше 900 мм, без опоры, провисают. Вне зависимости от толщины плиты, ширины детали и её качества. Следует рассчитывать перегородки, не мешающие выполнять основную задачу изделия.
Рисуем схему сборки тумбы, прорисовывая каждую грань деталей. Проставляем габариты изделия, т.е. высоту, ширину и глубину. И путём складывания или вычитания толщины плиты от общих габаритов, рассчитываем деталировку.
В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.
Пример расчёта
Разберём деталировку тумбы габаритами 720 мм высотой, 500 мм шириной и 450 мм глубиной. Мебель состоит из деталей, название которых говорит о расположении их в конструкции – днище, боковины, планки, крышка, полка, задняя стенка и фасад.
Глубина тумбы 450 мм. Глубину дна отделяет от общей глубины фасад, толщина которого равна 20 мм. Значит глубина дна равна 450 – 20 = 430. Ширина дна 500 мм, это хорошо видно на схеме – никакие детали не отделяют дно по ширине от общей ширины.
Размер крышки равен по ширине и по глубине габаритам тумбы. Крышка имеет нависание над фасадом, поэтому глубина 450 мм. Для того чтобы крышка хорошо перекрывала торцы (срез плиты) боковин, к ширине крышки добавляю 1 мм. В результате :
466*410-1 Съёмная полка.
Задняя стенка и фасад
Заднюю стенку и фасад отделяет от общей высоты тумбы только крышка, поэтому 720 мм – 16 мм =704 мм. Необходим технологический зазор по высоте и ширине в 3-4мм, Соответственно размер фасада:
700*497-1 фасад=задняя стенка двпо или хдф.
Пример деталировки кухонного навесного шкафа
Для меня важно увидеть расположение детали в конструкции и тогда процесс идёт легко. Причём всегда можно проверить размеры деталей, когда схема у тебя перед глазами. На картинке схема сборки стандартного кухонного шкафа.
В этой статье Вы найдёте схемы сборки с деталировкой стандартных кухонных модулей
Пример расчёта шкафа
Немного усложним задачу. Рассчитаем корпусный платяной шкаф с распашными дверьми, где будет задан внутренний размер. Рекомендую Вам просчитать его самостоятельно, а затем проверить с моей деталировкой.
Нажмите здесь, чтобы увидеть деталировку шкафа
Если даже совершили ошибки то просто из-за невнимательности. Признаюсь, что технологи большинство ошибок именно так и совершают. Потому-что сложно математически ошибиться в таких несложных действиях.
Заключение
Держи фокус своего внимания на схеме сборки. Рисуй от руки, прорисовывая каждую грань детали и тогда ты с лёгкостью справишься с задачей. Именно таким образом я научился рассчитывать мебель и до сих пор так и считаю.
Что бы Вам хотелось добавить к этой статье?
Расскажите мне о своём опыте в комментариях.
Мне будет очень интересно послушать Ваши истории!
С хорошими мыслями о Вас, всегда в опилках 🙂
Ре́кун Дмитрий.
Не забудьте поделиться этой статьёй в социальных сетях
Как сделать схему сборки мебели
Хорошая схема по сборке у sborchik. Если, Elena, будете делать свою на её основании и вообще, то хотел бы заметить пару моментов.
Кроме нужного для сборки инструмента и количества людей, необходимо указывать необходимые размеры площадки. Например: «Для сборки вам понадобится место 2х2 метра».
Инструкцию по сборке желательно совмещать с инструкцией по эксплуатации.
Желательно «обозвать» документ по-русски: «Руководство по сборке, пользованию и уходу»
Включить реквизиты (рекламу) своей фирмы. Мол, мы такие-то такие, рады Вашему выбору, желаем долгого и радостного пользования нашей мебелью.
Указать на гарантийные обязательства: «Средний срок службы изделия 15 лет. Гарантийный срок эксплуатации изделия 24 месяца».
Если производить сборку предполагается собственными силами, то следует проводить по ходу элементарное обучение. Например: «Перед соединением деталей, шканты вставляются в деталь, имеющую отверстия на кромке, но ни в коем случае не в ту деталь, у которой отверстия на пласти (показать рисунок, как правильно). В противном случае, при сборке шкант может выломать деталь с обратной стороны».
Шурупы (!не саморезы, а именно шурупы, поскольку под них уже должны быть насверленные в заводских условиях отверстия) следует закручивать крестообразной отвёрткой №2, не прилагая чрезмерных усилий. При закручивании шурупов недопустимо применение механического инструмента (поскольку не имея опыта сборки, потребитель может сорвать шлицы, продавить деталь, разбить отверстие, вырвать ламинат). И так далее, напоминая попутно о технике безопасности.»На месте сборки не допускайте присутствие детей и домашних животных, производите сборку в хорошо освещённом помещении. При забивании гвоздей пользуйтесь защитными очками» и т.д.
Обязательно указать на постсборочные мероприятия: «После первого месяца пользования изделием рекомендуем подтянуть соединения стяжек, болтов, шурупов и дополнительно произвести настройку дверей».
Если у Вас, Elena, будут сомнения в правильности составленного руководства, высылайте сюда (или мне) на проверку.
По поводу «графики, как у Дятьково», Elena, можете обратиться на производство в Дятьково. Зачастую специалисты подобных фабрик охотно делятся информацией.
sborchik, не нагнетайте необоснованных страхов на участницу Elena.
Я сама делаю мебель для квартиры
И экономлю минимум 30% от магазинной цены

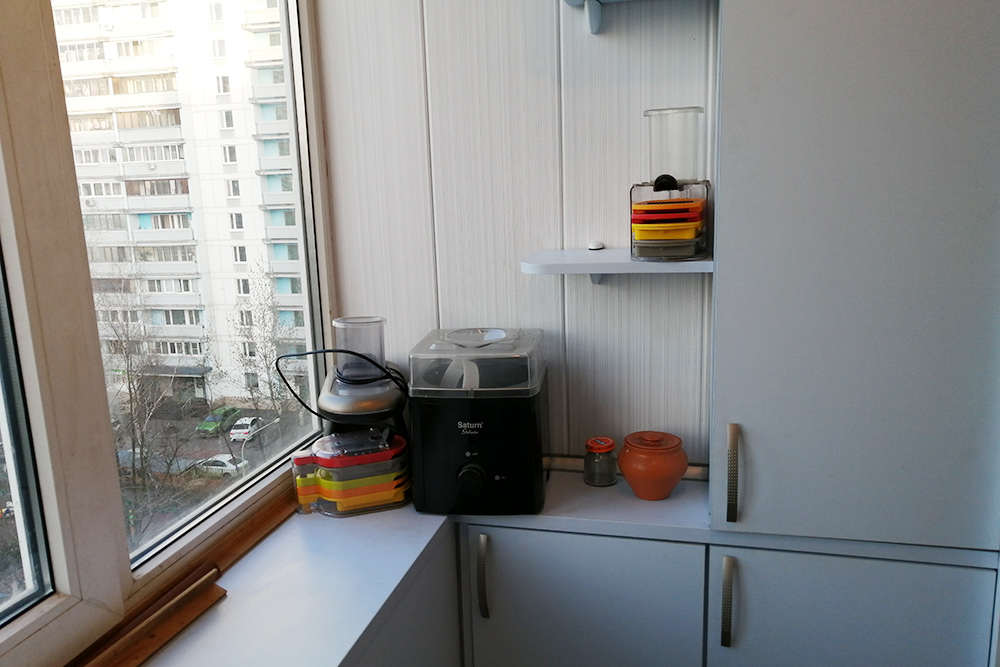

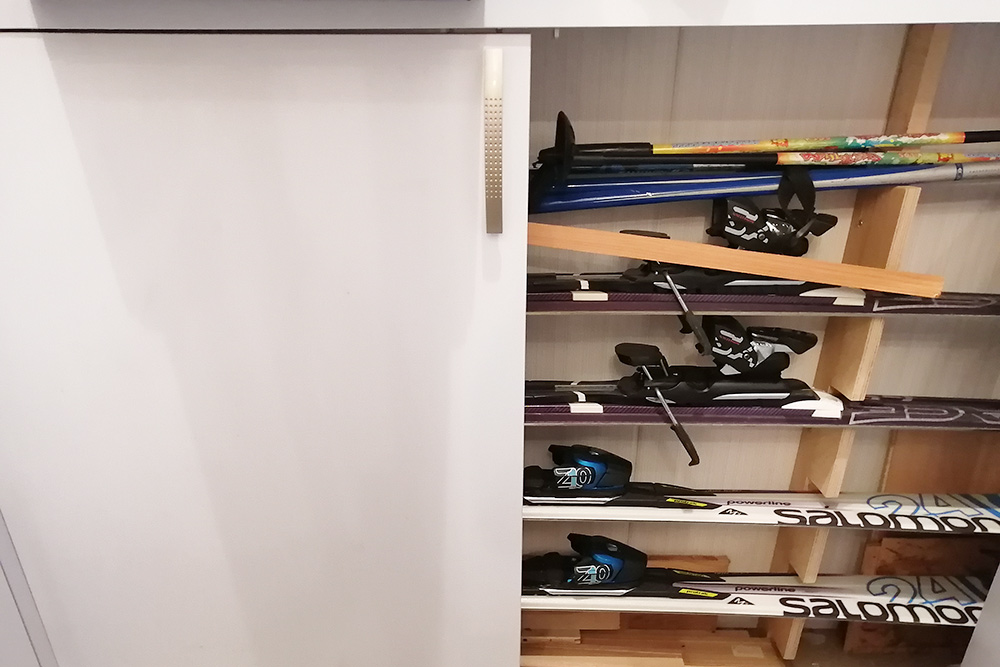

Все началось со шкафа: в 2015 году мы с мужем решили, что нам на балконе нужно место для хранения всякой всячины — от банок с вареньем до лыж.
Мы живем в Москве в типовой панельной трешке. Балкон здесь короткий и узкий: два метра в длину и метр в ширину.
Мы хотели заказать шкаф, чтобы он встал буквой П по трем внешним стенкам балкона. Стандартная мебель глубиной 40 см не подходила: на входе в комнату такой шкаф перегородил бы половину дверного проема, а с противоположной стороны — перекрыл бы половину окна. Идеальный вариант — глубина 25 см, но в магазинах такой мебели я не встречала.
Муж вспомнил, что коллега рассказывал, как сам делал чертежи, а потом собирал нужную мебель. Мы решили сами сделать идеальный шкаф, который впишется в размеры именно нашего балкона. И чтобы в нем можно было хранить не только мелочи, но и габаритные предметы, например лыжи.
На материалы мы потратили примерно 23 тысячи рублей. Если не учитывать время, пока ждали доставку, то все хлопоты заняли полторы недели. Заказать такой же шкаф у мастера было бы быстрее, но обошлось бы минимум на треть дороже.
Эскиз шкафа
Первым делом надо было нарисовать эскиз шкафа, чтобы понимать, как в принципе будет выглядеть готовая модель: сколько там будет полок, тумбочек и так далее. Потом эскиз превратился в полноценный чертеж с размерами и разными техническими подробностями вроде способов крепления деталей между собой. Но на первой стадии я просто попыталась визуализировать свои желания.
Перед тем как садиться рисовать эскиз, можно пройтись по сайтам мебельных магазинов в поисках оригинальных идей. Например, так я подглядела идею двухцветного шкафа с выемкой под телевизор в нашу большую комнату и проект многоуровневой полки, которая у нас потом трансформировалась в тумбочку — о ней я расскажу ниже. С балконным шкафом так не вышло. Я посмотрела фотографии на сайтах мебельных магазинов, но идей, которые бы меня вдохновили, не нашла. Пришлось фантазировать.
Эскиз нарисовала от руки на листе А4. Первые чертежи не понравились: в голову приходили стандартные решения — шкафы-колонки, или, как их еще называют, пеналы, а также банальные тумбочки.

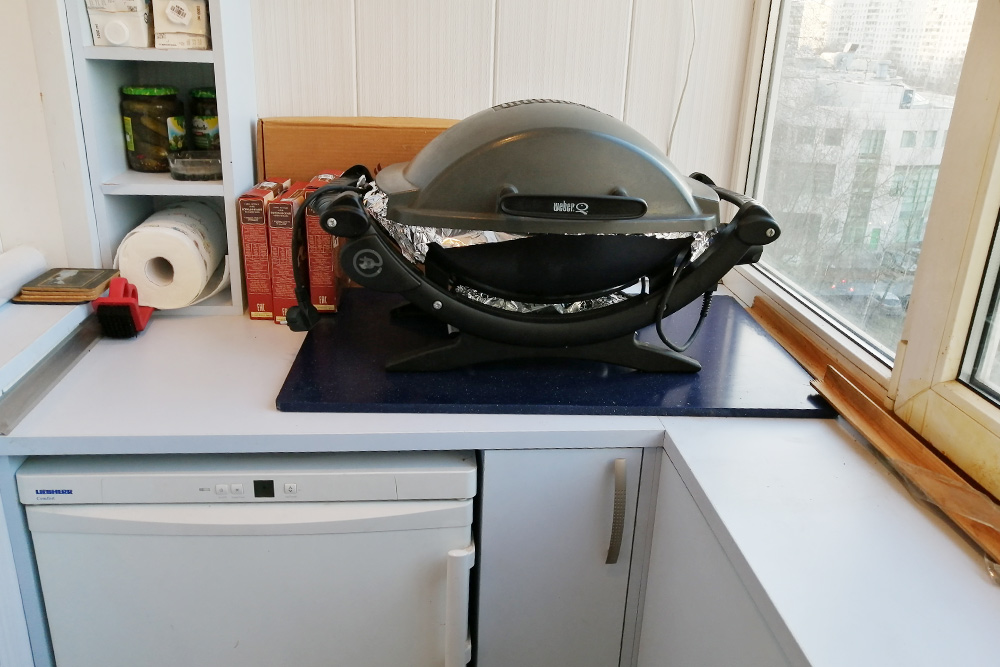

Я чертила варианты один за одним, пока не появилась идея сделать столешницу по всему периметру балкона. Муж до этого жаловался, что ему не помешало бы дополнительное рабочее место, чтобы мастерить. Под столешницей разместились тумбочки для хранения вещей и холодильник. По бокам к этой конструкции мы добавили два вертикальных шкафа-колонки.
Важный момент, на который советую обратить особое внимание, — кривизна стен и углов в квартире. Мы делали шкаф во весь балкон, от стенки до стенки. Оказалось, что столешница не должна быть прямоугольной, один край надо сделать на пару сантиметров шире.
Измеряйте каждую мелочь. Есть подозрение, что прямых углов в российских квартирах не бывает.

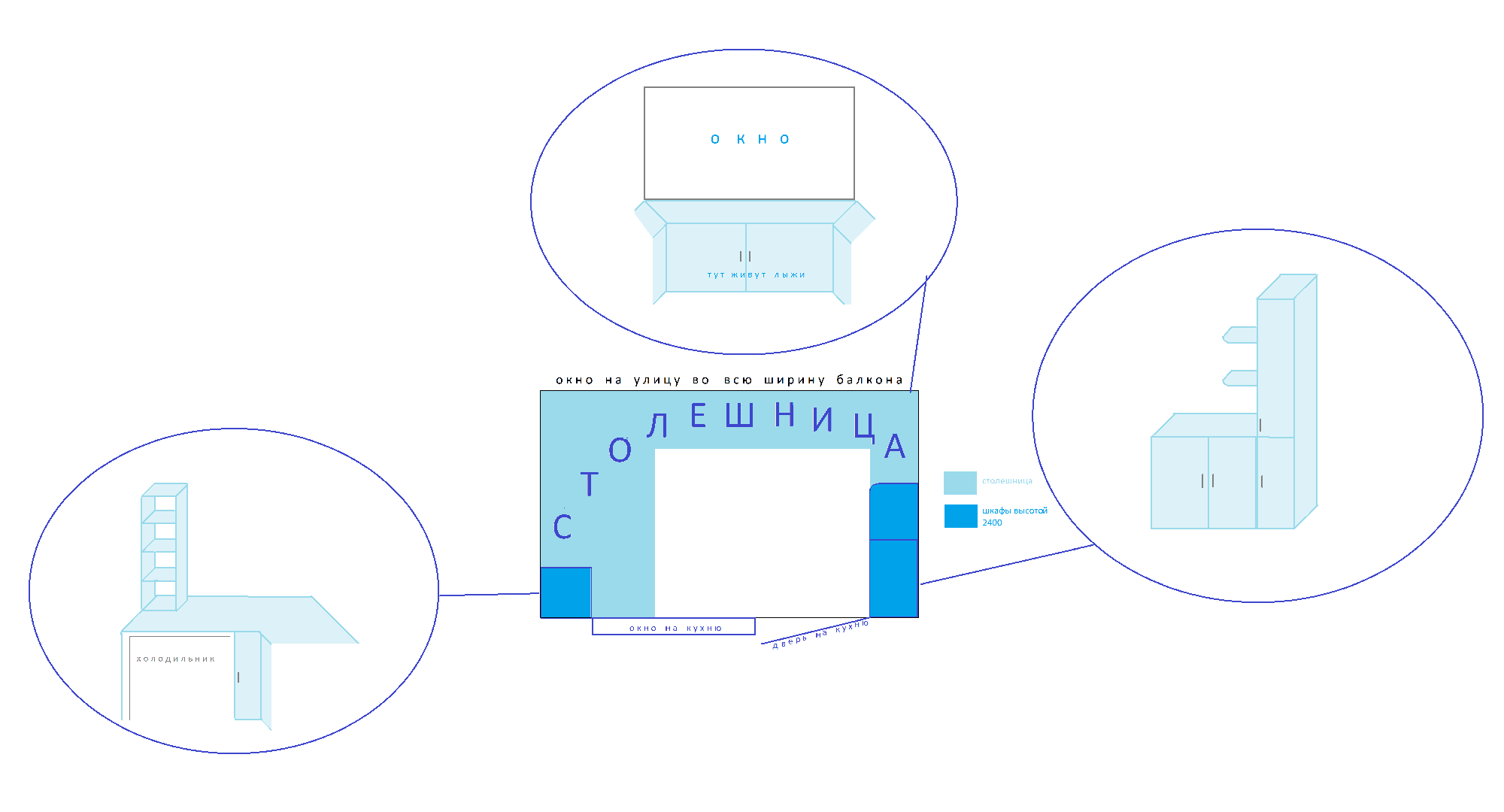

Так выглядел эскиз нашего шкафа
Какие нужны материалы
Когда был готов эскиз шкафа, мы стали выбирать место, где купим материал и распилим его. Точного чертежа с размерами каждой детали на этом этапе у нас еще не было. Дело в том, что у каждой фирмы, которая занимается распилом, свои правила оформления заказа и чертежей. Поэтому лучше сначала выбрать склад, потом зайти на сайт компании и посмотреть, что они требуют от клиентов и их чертежей.
Мы решили делать шкаф из самого распространенного материала для мебели — ЛДСП, ламинированной древесно-стружечной плиты. ЛДСП изготавливают из прессованной стружки. Такие плиты идут на боковые, верхние и нижние поверхности шкафов, а также фасады — лицевые панели и дверцы. Из этого же материала делают полки.
Каталоги ЛДСП на сайтах производителей «Кроноспан» и «Эггер»
Еще один материал, который был нужен, — ХДФ, от High Density Fiberboard, древесно-волокнистая плита высокой плотности. Это листы толщиной 3 мм, из которых обычно делают задние стенки шкафов и дно выдвижных ящиков.

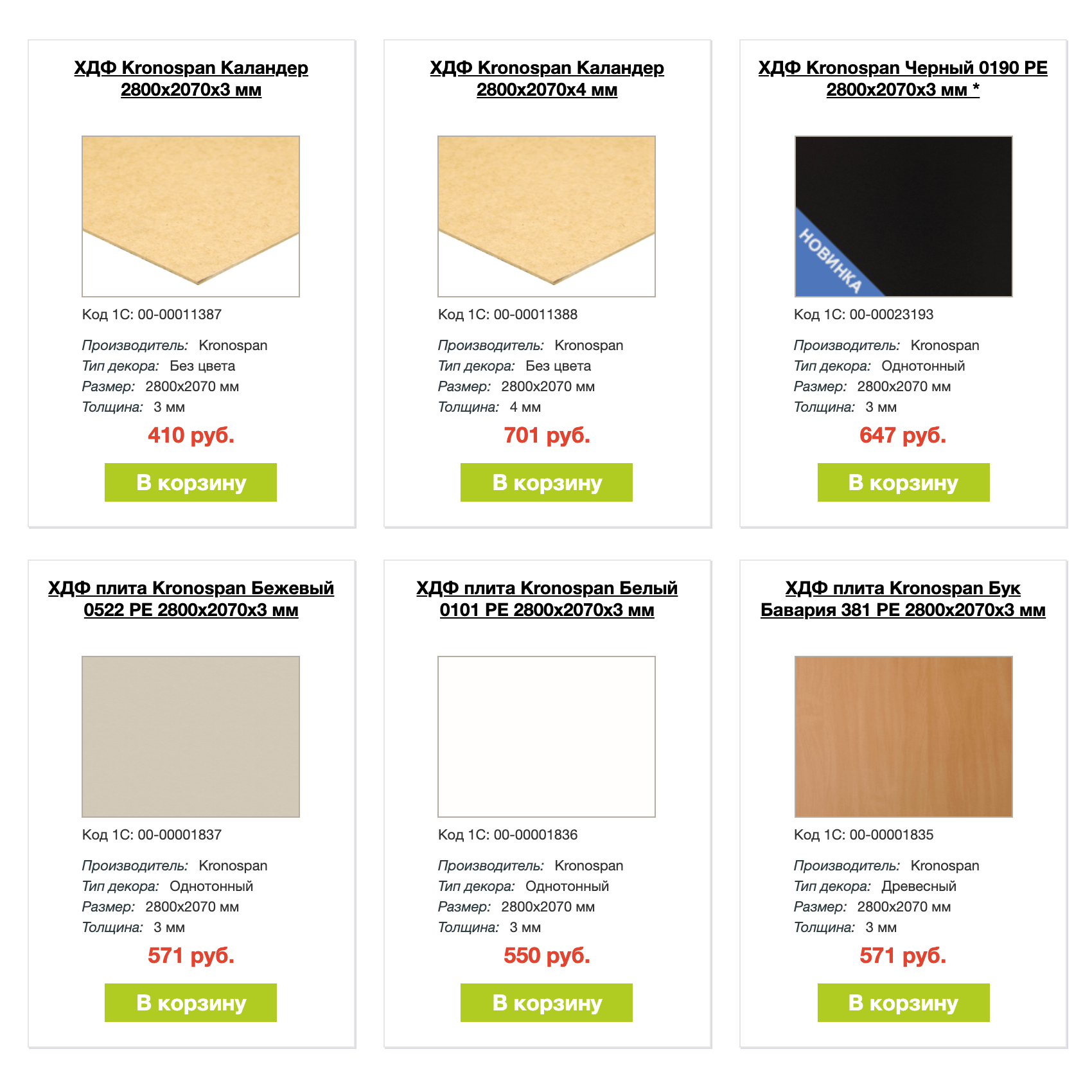

Листы ХДФ тоже бывают разного цвета
На торцы деталей из ЛДСП приклеивают кромку. Это лента из ПВХ, которая прикрывает некрасивый спиленный край. Торцы деталей, которые после сборки будут не видны, облагораживать необязательно. Это касается, например, боков и задних частей полок, которые примыкают к стенкам корпуса. Обычно кромку выбирают под цвет ЛДСП, но я видела в магазине тумбочки с контрастной кромкой — смотрелось неплохо.
Если верить роликам в интернете, приклеить ленту несложно и самому. Главное, делать это медленно и аккуратно, чтобы кромка не съехала. В «Леруа Мерлене» можно купить листы ЛДСП разных размеров, на которые уже нанесена кромка.
Где покупать и распиливать материалы
У нас было два варианта. Первый — купить ЛДСП в строительном магазине, а потом искать мастерскую, где плиты распилят по нашим чертежам. Второй — сразу обратиться на специализированный склад, где торгуют материалами и тут же их распиливают.
В строительных магазинах можно купить листы разного цвета. Но большого разнообразия оттенков нет. Если хочется чего-то необычного, придется потом красить самостоятельно. Другой вариант — обращаться в фирму, которая специализируется на материалах для мебели. Там выбор больше.
Если будете покупать ЛДСП в строительном магазине, поинтересуйтесь, распиливают ли там листы. В некоторых такую услугу предоставляют. Например, в «Леруа Мерлене» это стоит 35 Р за один распил, а в «Оби», когда мы узнавали, было вообще бесплатно.
Располагать детали на листе ЛДСП придется самостоятельно в магазине, и важно использовать площадь листа по максимуму. Сверлить отверстия под крепеж придется где-то в другом месте, в магазине этого не сделают. Поэтому я советую обращаться сразу в специализированную фирму. Потратите меньше нервов.
В нашем случае была еще одна причина, почему мы не обратились в магазин: шкаф получался из нескольких десятков деталей, некоторые — сложной формы. Удобнее было сесть и обдумать все дома, а потом поехать заказать ЛДСП и его распил. Еще не хотелось таскать листы на себе в магазине, ждать, пока нам все это распилят, а потом думать о доставке. Если бы речь шла о маленькой тумбочке — конечно, проще было бы сразу пойти в строительный гипермаркет.
В фирмах, которые продают и распиливают ЛДСП, имеет смысл поинтересоваться, можно ли не покупать лист целиком. В компании, где мы обычно закупаемся, это зависит от того, попадают ли плиты нужного цвета в так называемую складскую программу.
Складская программа — это листы ЛДСП тех цветов, что пользуются самым большим спросом. Чаще всего это белые, серые или декорированные под дерево листы. Такой материал продают не листами, а погонными или квадратными метрами — по 1000—1500 Р за метр. Почему ЛДСП одного цвета стоят дешевле, а другого — дороже, я не знаю. Видимо, технология производства оверлея, то есть верхнего слоя разных цветов, различается. А основа у всех плит одинаковая — клей и стружки.
Если нужен материал необычного цвета, например «голубой лед», как в нашем случае, — придется выкупать лист целиком. После того как из него вырежут нужные вам детали, остатки можно унести с собой.

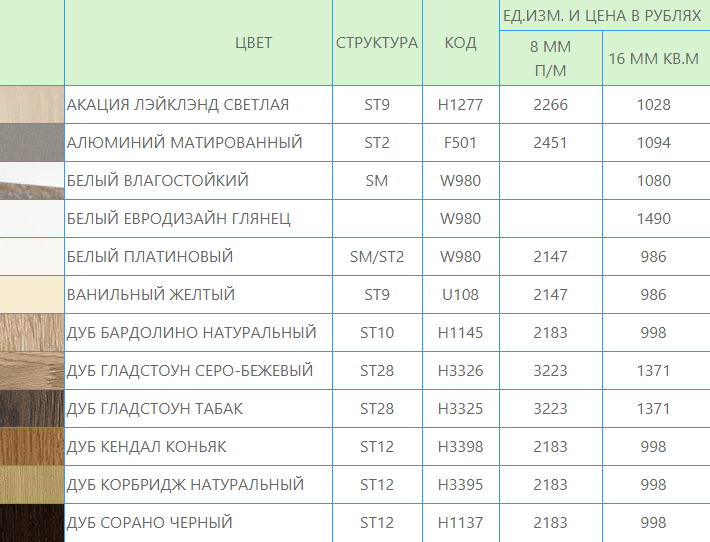

Цвета из складской программы в фирме, где мы покупаем материал. В основном это «деревянные» оттенки, а также белый и серый
Помимо распила у столяров можно сделать и присадки — так называются отверстия для крепежа. Размер и форма отверстий зависят от типа крепежа. Получится лучше, чем если сверлить самому дрелью. Присадки сделают на станке с числовым программным управлением: мастер внесет в компьютер размеры, а аппарат просверлит все с точностью до миллиметра. Правда, когда мы собирали потом дома свой шкаф и понадобилось сделать несколько дополнительных отверстий, муж и сам справился.
Взвесив плюсы и минусы, мы решили найти мебельную или столярную фирму, которая и продаст ЛДСП, и сразу же сделает детали по нашим чертежам.
У всех таких компаний есть одна неприятная особенность: они не публикуют на своих сайтах цены на материалы, а это самая существенная часть итоговой суммы. Например, в «Чайке» надо заполнить бланк заказа, указать размеры деталей, количество и тип отверстий под крепеж и фурнитуру. Потом пришлют счет, где будет стоять только одна сумма — сколько придется заплатить за все. Из-за этого невозможно сравнить цены в разных фирмах, пока не оставишь заявку. Мы не стали оформлять заказы в нескольких фирмах, чтобы сравнить цены, а просто положились на рекомендации знакомого.
После того как мы определились, кто будет пилить и сверлить детали, мы сели рисовать точный чертеж каждой стенки, полки, дверцы, указывая, где и какие будут отверстия для крепежа и фурнитуры. Тут же разметили, с какой стороны наносить кромку.

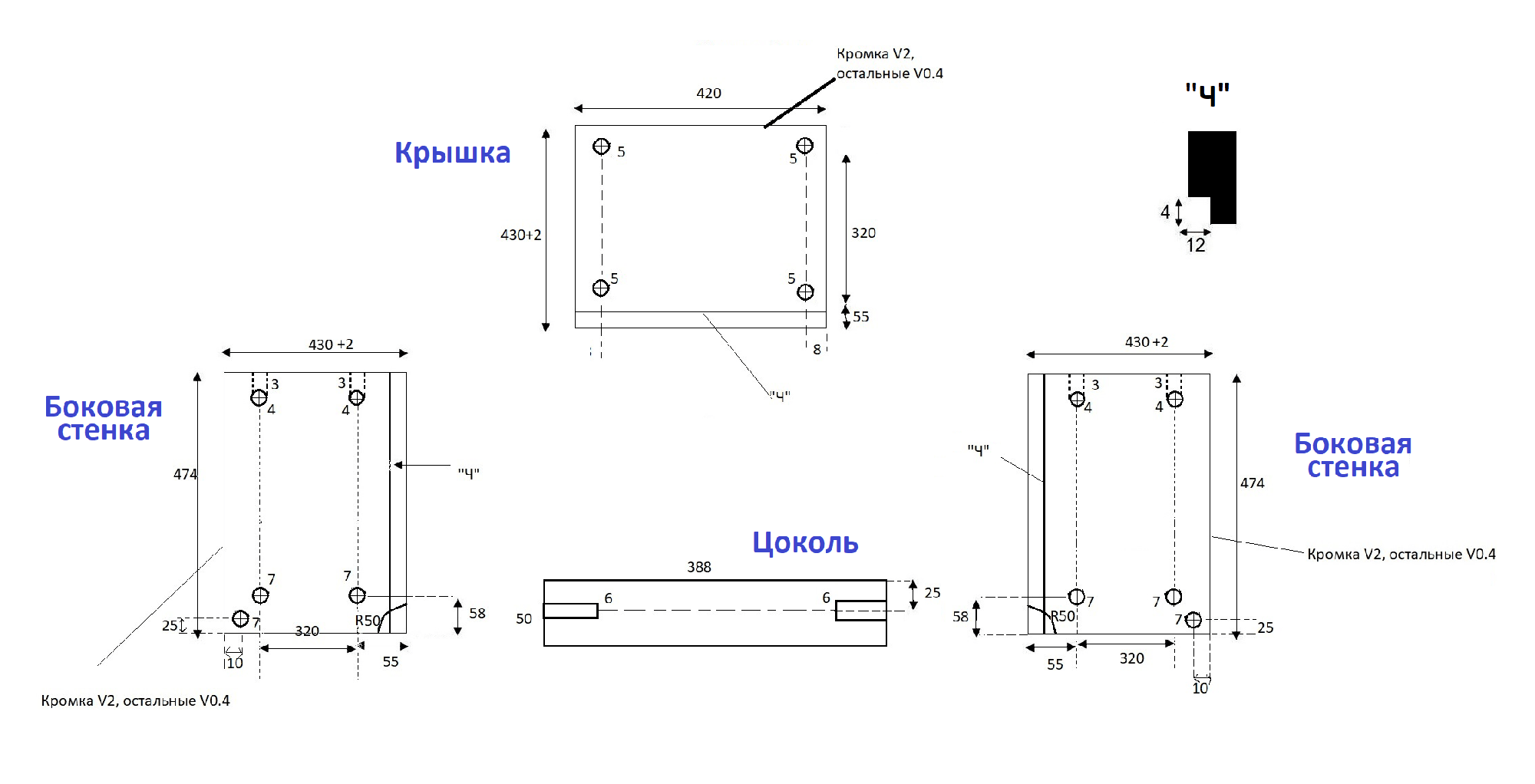

Так выглядел наш чертеж деталей для одной из тумбочек шкафа. Цифрами 3, 4 и 5 отмечены отверстия под стяжку, 6 и 7 — под евровинт. В «Чайке» просят, чтобы отверстие для каждого вида крепления обозначалось своей цифрой. R50 — это выпил с радиусом 50 мм под плинтус, «Ч» — выпил для вкладки задней стенки из ХДФ
Шкаф мы начали чертить с корпуса: левая стенка, правая стенка, крышка, дно и цоколь. С задней стенкой обычно все понятно: по сути это просто прямоугольный кусок ХДФ нужного размера.
Свой шкаф мы чертили сами, но вполне вероятно, что проще было воспользоваться специальной программой — в интернете их полно. Уже когда все было готово, узнали, что есть удобная бесплатная программа от производителя фурнитуры «Блюм» — «Диналог». Она автоматически рассчитывает размеры деталей для корпусной кухонной мебели, а еще — размечает места, где должны быть отверстия для крепления фурнитуры. Правда, она не расставляет отверстия, которые предназначены для скрепления деталей друг с другом. Поэтому надо либо искать другую программу, которая рисует присадки, либо дорисовывать эти отверстия вручную, либо потом уже досверливать в готовых деталях.
Работая с «Диналогом», надо помнить про один момент. Программу создавали, чтобы проектировать мебель для кухонь. Шкафы здесь обычно устанавливают на регулируемые пластиковые ножки, которые потом закрывают пластиковым цоколем.
Программа не умеет проектировать шкафы с цоколем из ЛДСП, а именно такой обычно делают мебель для спален и гостиных. Конечно, никто не мешает спроектировать в «Диналоге» шкаф в комнату и поставить под него маленькие ножки, но это будет бросаться в глаза. А еще цоколь из ЛДСП практичнее: под шкафом собирается меньше пыли.

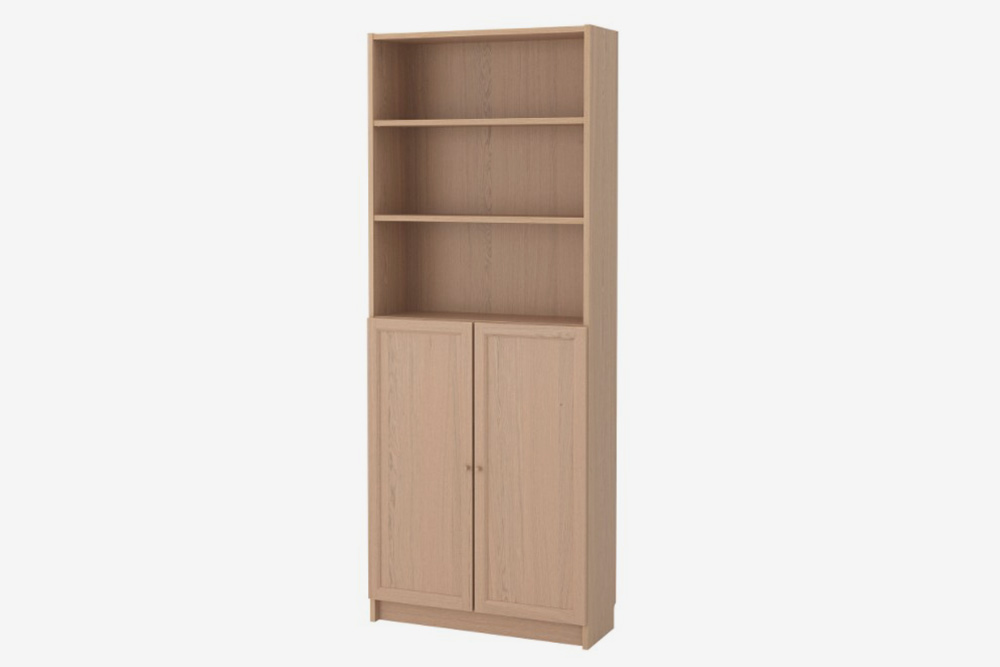

Цоколь из ДСП выглядит привычнее на мебели, которую не ставят на кухню. Фото: «Икея»
Двери шкафа бывают вкладные и накладные. Накладная дверь как бы висит на шкафу, прикрывая торцы боковых стенок. Как раз такая дверь изображена на картинке выше. Вкладная дверь входит в проем целиком. На мой взгляд, вкладные двери хорошо смотрятся, когда они маленькие.
Для нашего шкафа однозначно нужны были накладные двери. Правда, над частью дверей у нас нависла столешница — надо было учесть эту тонкость.
Бывает, что две дверцы находятся рядом друг с другом, — например если шкаф двустворчатый. В этом случае надо предусмотреть зазор между дверьми, чтобы они не цеплялись друг за друга, когда вы будете их открывать.
Мы с мужем поступили просто: измерили зазор у шкафа, который покупали в магазине, и предусмотрели щель такого же размера.

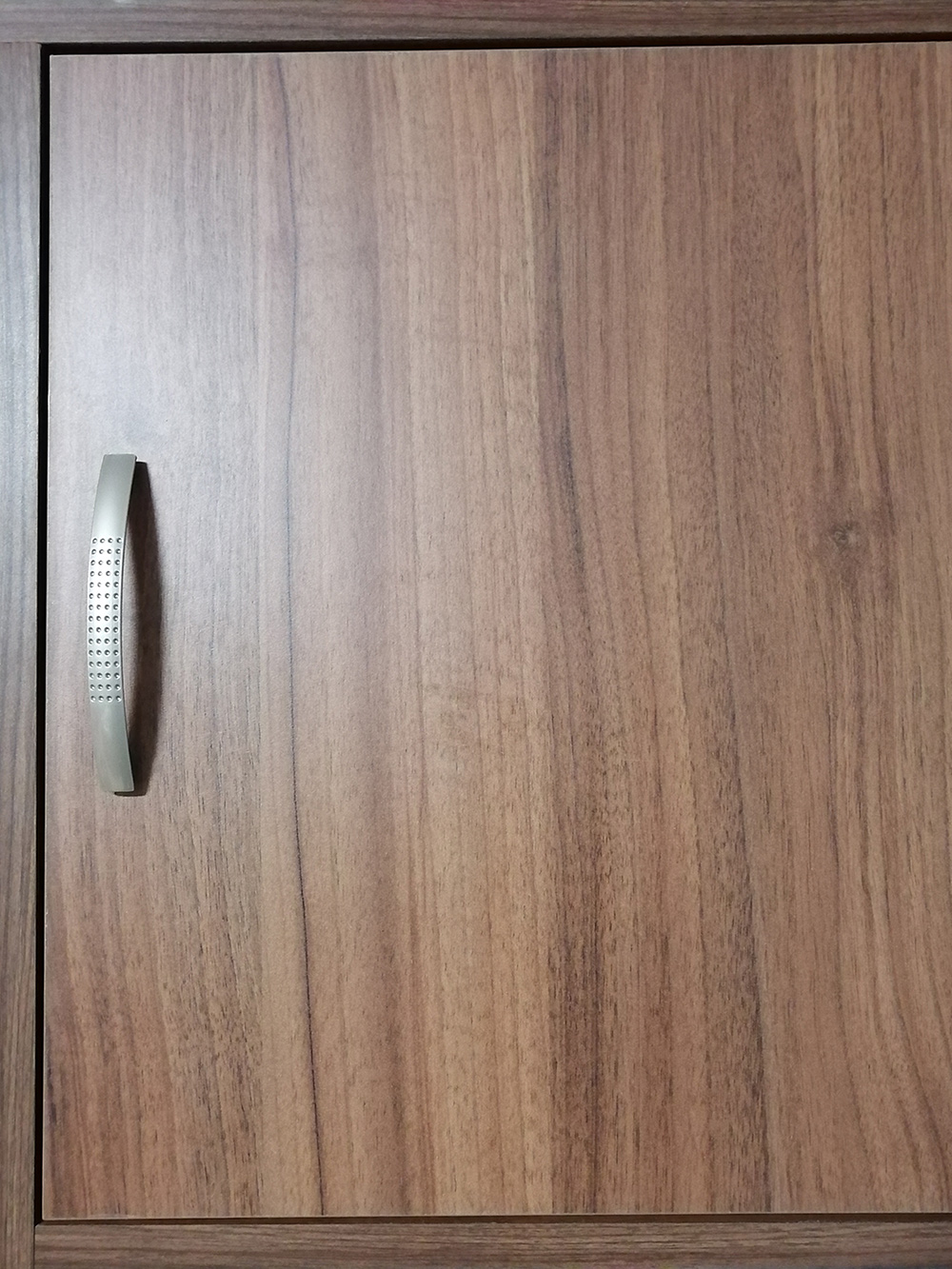

Так выглядит вкладная дверь
В нашем шкафу для балкона выдвижных ящиков нет. Мы столкнулись с этой головной болью, когда делали другой шкаф — в спальню. Расскажу, что про эти ящики надо знать на этапе чертежей.
В проекте надо учесть не только сами ящики, но и короб, куда они вставляются. Проблема в том, что надо не забыть про место для внутренних механизмов: и на сами ящики, и на стенки внутри шкафа навешиваются направляющие. Направляющие — это механизм, благодаря которому ящик выдвигается из тумбочки.
Направляющие бывают двух видов: шариковые и роликовые. Шариковые дороже, но ход у них более плавный. Роликовые можно установить на ящики, которыми редко пользуются.

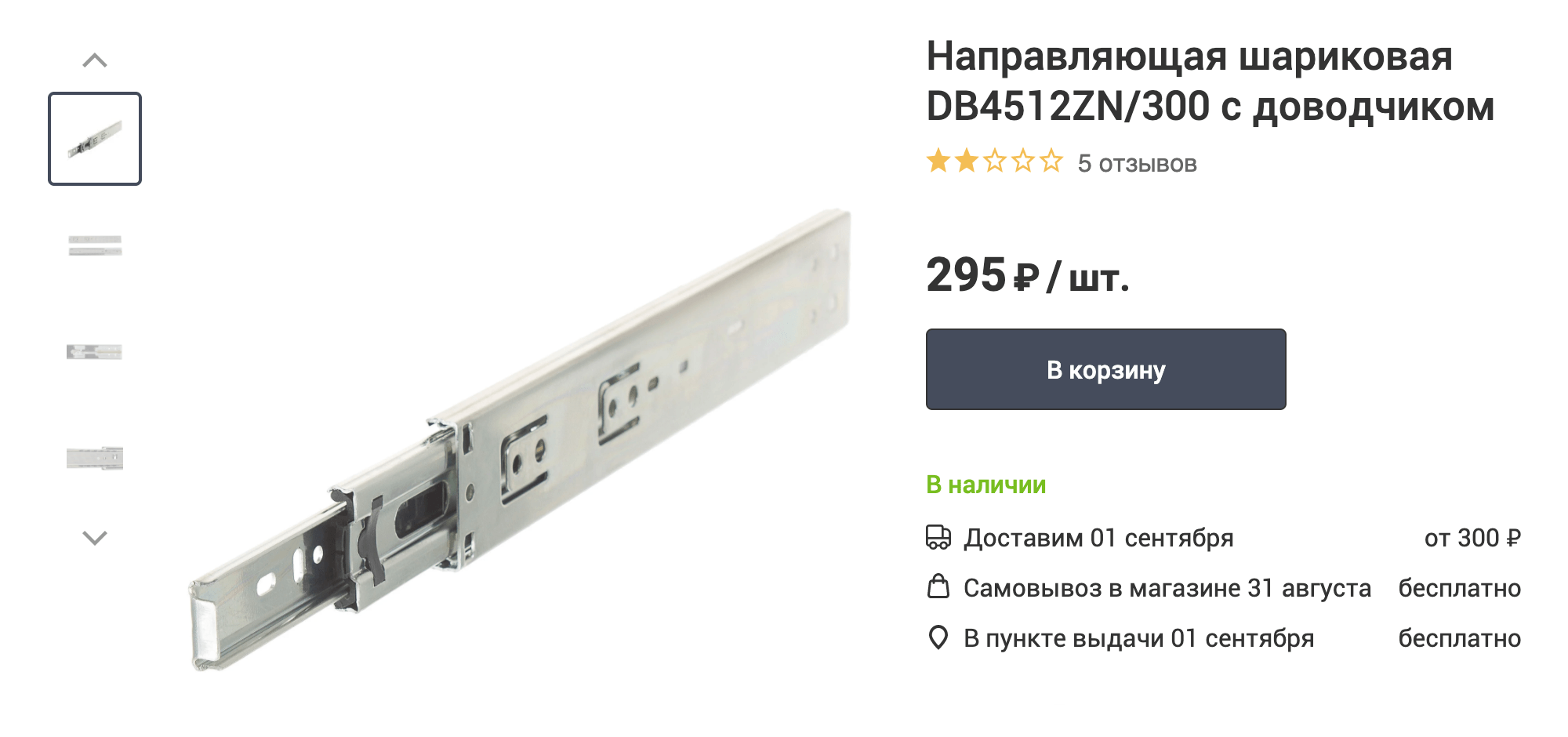

Шариковые направляющие

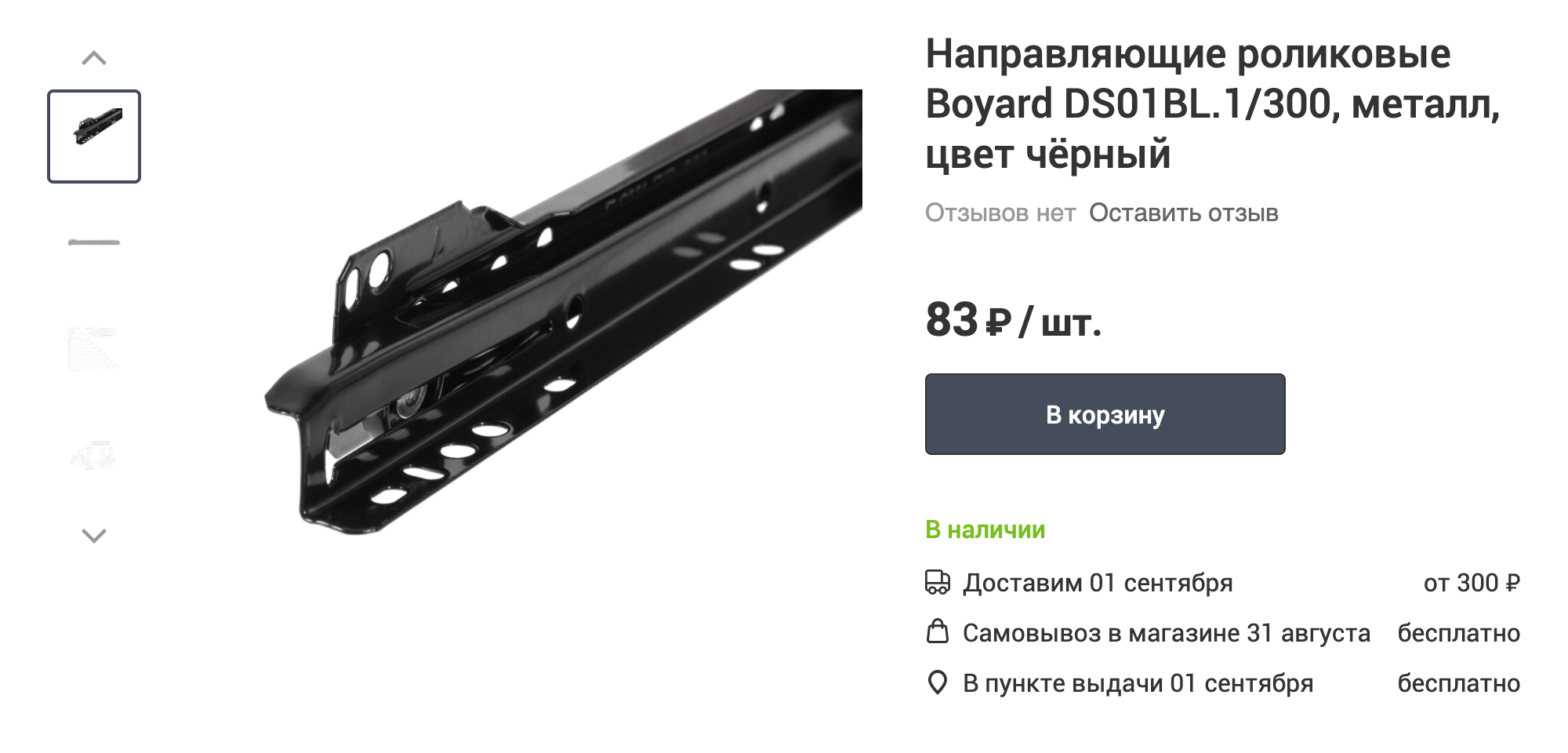

Роликовые направляющие
Направляющие могут быть полного и частичного выдвижения. Первые позволяют выдвинуть ящик целиком, вторые — нет: часть ящика остается внутри. Направляющие частичного выдвижения дешевле.

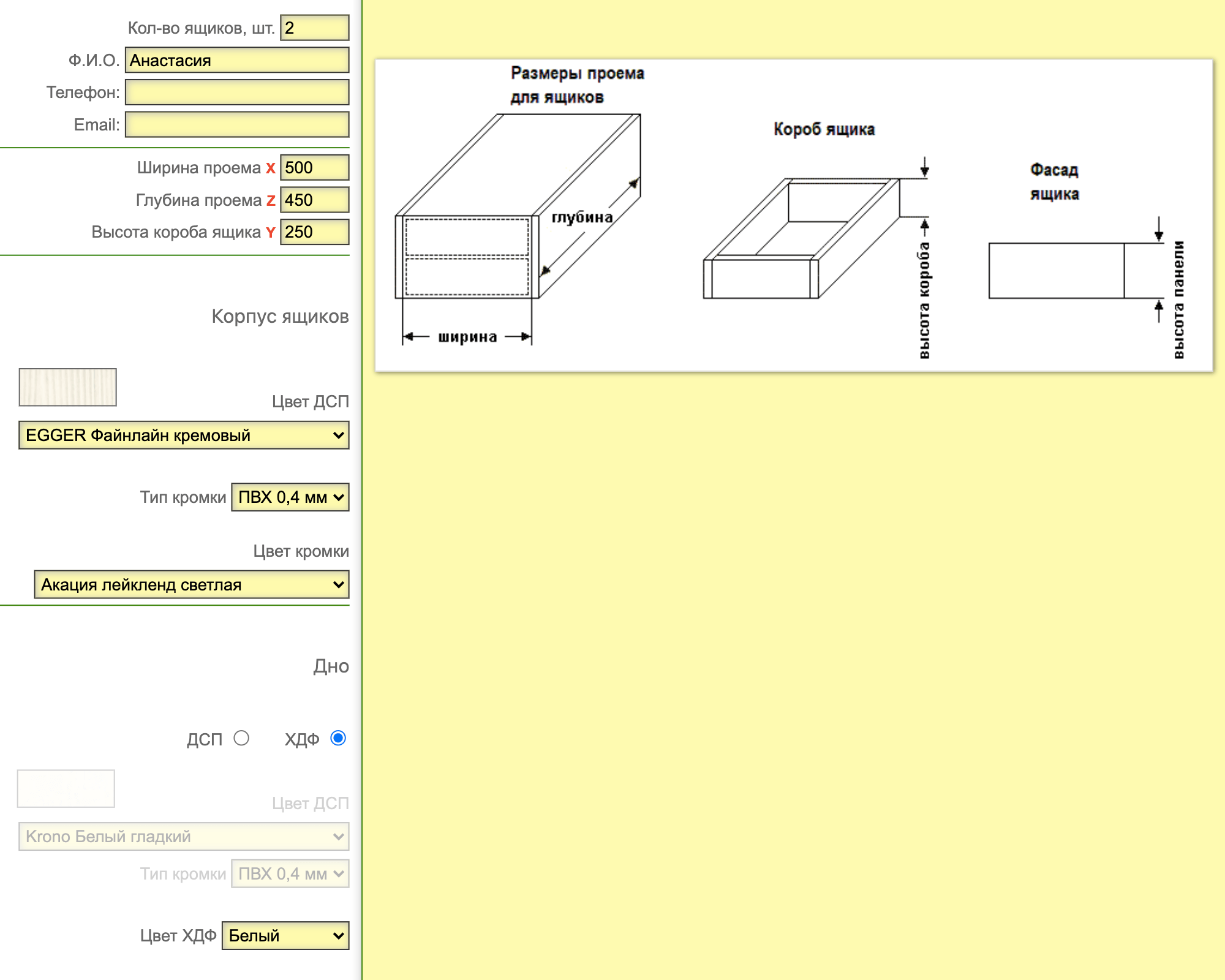

В конструктор «Чайки» достаточно ввести ширину и высоту проема, а также высоту короба ящика — и система сама создаст чертеж
После расчета пользователь получит бланк заказа на детали
В инструкции к каждой направляющей «Блюм» указаны размеры, которые требуется учитывать при проектировании. Схема выглядит очень сложно — хочется закрыть инструкцию и больше никогда не открывать. Но если начать разбираться, все становится понятно.
