Как сделать сцепление на мотоблоке
Подшипники на сцепление для мотоблока. Простейший способ как сделать рамку сцепления на мотоблок своими руками. Видео инструкция: самодельный мотоблок с двигателем зид и кпп заз
Муфта сцепления минитрактора или как ее называют просто – сцепление – обязательная деталь каждого тракторного агрегата. Не исключение и минитракторы, где данная деталь выполняет аналогичную функцию – равномерного соединения и разобщения моторной части и рабочей передачи. Другими словами, сцепление минитрактора принимает на себя крутящий момент тяговой части – двигателя внутреннего сгорания, и ретранслирует его на трансмиссию. Помимо всего прочего, муфта сцепления защищает механизмы коробки передачи от неисправностей, которые могут возникнуть в случае резкого повышения или уменьшения крутящего момента.
Заводская техника, которая поставляется на рынок, имеет уже готовое и отлаженное сцепление. Когда же речь заходит за самодельные мини-тракторы, этот вопрос приходится решать самостоятельно. Остановимся подробнее на разновидностях муфт для минитрактора и том, как и из чего их можно собрать своими руками.
Разнообразие конструкций муфт сцепления для тракторной мини-техники
Классификаций муфт сцепления для минитракторов существует несколько. рассмотрим наиболее распространенные из них.
В зависимости от механизма передачи крутящего момента на коробку передач минитрактора они бывают:
В состав первых, которые чаще всего встречаются в заводских современных моделях минитракторов, входят 3 компонента:
Обороты передаются посредством трения ведущих и ведомых деталей. Фрикционные муфты еще называют механическими. Их работоспособность регулируется фрикционными свойствами деталей, из которых они изготовлены, а для их повышения можно использовать различные фрикционные накладки, изменяющие силу трения в ту или другую сторону.
В электромагнитных соединение двигателя и трансмиссии происходит через магнитное поле или благодаря использованию специального порошка с магнитными свойствами. Он активирует электродвижущую силу и замыкает магнитное поле между его компонентами.
Работа гидравлических муфт основана на силе потока рабочей жидкости, которая воздействует на ведомые детали минитрактора. В случае если сила потока постоянна на протяжении работы, говорят об гидростатических муфтах. Если же переменна (динамична), то это гидродинамическое сцепление.
Гидродинамические муфты сцепления получили распространение в большинстве современных высокомощных тракторов, поскольку меньше изнашивают коробку передач и обуславливают более ровную работу всего тягового блока.
По характеру трущихся плоскостей, сцепление может быть:
По числу дисков сцепление классифицируют на:
Базовым элементом многодисковых муфт является корпус с выемчатой внутренней поверхностью. Именно в нее будут вставляться диски с пазами по внешней окружности. Они свободно вращаются по осевой траектории и последовательно передают крутящий момент между коробкой передач и маховиком двигателя.
Разновидности механизмов сцепления мотоблоков
Современные мотоблоки отличаются конструкционными особенностями. Есть различные виды сцепления, которыми можно укомплектовать технику:
Выделяют сухие, воздушные типы сцепления и те, которые работают в ванне, наполненной моторным маслом.
Какое сцепление можно сделать для самодельного минитрактора?
Этот вопрос актуален не только для начинающих конструкторов, но и для тех, кто занимается подобной работой не впервой.
Среди многообразия допустимых вариантов лучше остановиться на наиболее простых и стандартных вариантах:
Изготовление сцепления для мотоблока своими руками
При беспрерывной работе запчасти сцепления находятся в постоянном движении, и стираются, потому даже самые надёжные элементы со временем изнашивается. Со временем придётся купить новые запчасти или изготовить всё своими руками.
Перед тем, как сделать сцепление на мотоблок, стоит обзавестись такими запчастями:
Стоит предварительно рассмотреть чертежи строения сцепления. Это значительно упростит работу.
Самодельное сцепление изготавливается по следующей схеме:
Самостоятельно подготовленное сцепление возможно устанавливать на следующие марки мотоблоков: Агро, Нева МБ-2, Каскад.
Оснастка минитрактора ременным сцеплением
Клиноременная передача для минитрактора аналогична по устройству выше рассмотренным классификациям. Она также состоит из главных и ведомых компонентов, который в данном случае представлены шкивами.
Для ее оснастки нам необходимо:
Ход работы состоит из таких действий:
Описанная конструкция сцепления для минитрактора достаточно проста в сборке, устойчива к моторным вибрациям. Способствует стабильной работе минитрактора и считается наиболее бюджетным вариантом: нет необходимости покупать дорогие запчасти и раскошеливаться на их недешевое обслуживание.
Особенности конструкции сцепления на мотоблок
Сцепление для мотоблока, как и в любой другой технике сельскохозяйственного типа, состоит из таких деталей:
Конструкция сцепления не очень сложная, потому можно при необходимости отремонтировать неисправности самостоятельно.
Как сделать сцепление на минитрактор своими руками, рассмотрим поэтапно:
Необходимо понимать, что главные диски сопряжены с внешним барабаном выступами, а ведомые – зубцами. Чтобы правильно собрать пакет из дисков, необходимо в начале расположить базовый – ведущий диск, затем ведомый, и далее – в такой же последовательности.
На фото ниже представлен схематический внешний вид этих двух деталей (слева – внутреннего диска, справа – внешнего).
Также конструкция требует инсталляции фрикционных накладок на ведущие диски. Сделать их несложно – из пластмассы или пробковых материалов.
Благодаря наличию между дисками масляной среды, ведущие и дополнительные элементы сразу не срабатываются, а значит – пуск происходит плавно и без пробуксовки.
Механизм, который должен получиться, в идеале должен выглядеть так.
Для того, чтобы избежать установки фрикционных элементов, смазка должна поступать в необходимых количествах и систематически. Вместо смазки можно использовать керосин.
Последняя описанная схема сборки имеет свои недостатки, связанные прежде всего обязательным присутствием масляной среды. Обойдя этот момент, можно изготовить надежное сцепление для минитрактора, долговечность которого в разы превысит ременную передачу.
Зачем мотоблоку муфта сцепления?
- Связывает и размыкает коленвал двигателя и первичный вал КПП при резких остановках;
Передает момент кручения;
Как сделать минитрактор из мотоблока «Нева» своими руками, фото и чертежи
Не всегда от работы на приусадебном участке получаешь удовольствие. Большинство людей стараются механизировать этот нелегкий физический труд, приобретая мотоблоки, культиваторы или же минитракторы.
Некоторые умельцы, после того, как поработали мотоблоком, решают сделать минитрактор из мотоблока «Нева» своими руками.
Чтобы облегчить задачу, можно купить специальный адаптер с сиденьем, благодаря которому мотоблок превратится в четырехколесного помощника.
Делаем минитрактор из мотоблока «Нева» своими руками
Сделав минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.
Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.
Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.
Как сделать центробежное сцепление своими руками
Как самостоятельно сделать сцепление для мотоблока
Автомеханик, специализируется на С/Х технике
Без качественной работы сцепления невозможна полноценная работа мотоблока. Сцепление — это обязательная составляющая трансмиссии, функция которой — передача крутящего момента от коленчатого вала на переключение передач и отключение редуктора от силовой установки во время смены скоростей. Сцепление мотоблока необходимо для его плавного запуска движения с места и его остановки без необходимости глушить двигатель.
Устройство сцепления
При всем многообразии брендов мотоблоков, их классов и модификаций устройство сцепления всегда включает в себя несколько необходимых частей:
Узел управления включает в себя отжимные рычаги прямого управления, соединенные с нажимным диском при помощи тяг и отводки, оснащенной педалью. В момент выключения устройства оператором от педали передается усиление на рычаги при помощи отводки, оснащенной подшипником. Во время сжатия пружин рычаги, связанные с нажимным диском, отводят его от ведомого, что приводит к выключению сцепления.
Наличие подшипника в конструкции призвано минимизировать фактор трения, поскольку отводка и рычаги не соприкасаются. В стандартной конструкции имеется три рычага, которые установлены относительно друг друга под углом 120 градусов. Наличие пружин обеспечивает возврат деталей устройства к исходному положению. Отводка смещается на расстояние, необходимое для выключения механизма, и его соблюдение очень важно: если не удается достичь нужного расстояния, это приводит к тому, что сцепление пробуксовывает, а фрикционные накладки подвергаются повышенной нагрузке и преждевременному износу. При этом если расстояние, наоборот, превышено, не происходит полного выключения сцепления.
В этом видео вы узнаете, как поменять сцепление:
Ведущий компонент состоит из торца маховика двигателя и одновременно вращающегося вместе с ним нажимного диска. При этом диск движется и по оси относительно него. Между двумя этими компонентами располагается еще один диск, ступица которого находится на шлицевом валу. Это ведомая часть устройства. Вокруг ведущего диска находятся пружины цилиндрической формы, имеющие предварительное сжатие и необходимые для прижатия нажимного диска. Достигается это за счет того, что одним концом они упираются в диск, а другой расположен на кожухе, находящемся на ведомой поверхности. Именно эта конструкция и обеспечивает нахождение устройства в постоянно включенном режиме, даже при отсутствии движения при не заглушенном моторе.
Включение остановки устройства генерирует передачу сигнала на рычаги отжима и одновременное отключение ведомой части, за счет чего и происходит выключение сцепления.
Обычно в конструкции сцепления агрегатов малой сельскохозяйственной техники имеется подшипник, необходимый для снижения трения. Его наличие обеспечивает плавное движение рычагов с исключением их соприкосновения между собой. Также в устройстве присутствует пружина, которая обеспечивает возврат элемента управления к исходному положению после переключения скоростей.
Функции центробежного сцепления
Существует несколько разновидностей механизма, однако наибольший интерес в контексте работы бытовых сельскохозяйственных агрегатов представляет центробежное сцепление для мотоблока — именно такое автоматическое сцепление задействуется в силовых системах мотоблоков и мотокультиваторов.
В основе действия этого типа устройств предусматривается фрикционная муфта. Функции центробежной муфты сцепления для мотоблока включают в себя такие важные задачи, как:
Наличие сцепления допускает временное отключение коленчатого вала. Двигатель, оснащенный этим устройством, запускается и останавливается без резких движений.
Данный механизм выполняет одну из главных функций
Принцип работы
Центробежное сцепление обладает такими бесспорными преимуществами как надежность и долгий срок службы. Эта конструкция используется в автоматических коробках передач. Состоит это устройство из стандартного набора комплектующих:
За счет связи дифференциала с центробежной муфтой облегчается управление агрегатом, улучшается его маневренность и плавность поворотов. Кроме того, дифференциал обеспечивает регулировку скорости вращения колес и участвует в их блокировке. В отдельных моделях мотоблоков используются специальные блокираторы, позволяющие останавливать одно колесо автономно от другого.
Современные агрегаты могут быть оснащены механизмами различных конструкций. Различают несколько видов этих механизмов:
Самодельное центробежное сцепление
По тем или иным причинам может возникнуть необходимость собрать самодельное сцепление на мотоблок. Эта задача вполне реальна, но прежде чем приступать, необходимо разобраться в особенностях устройства.
Принцип действия сцепления любого типа заключается в непрерывном трении его компонентов. А это закономерно приводит к тому, что детали изнашиваются и устройство приходит в негодность. Несомненно, самый простой выход в этой ситуации — купить новый механизм, но главный недостаток этого решения — его стоимость. Готовая деталь стоит достаточно дорого, и именно это является главной причиной, почему многие владельцы мотоблоков изготавливают сцепление на мотоблок своими руками.
Изготовление механизма сцепления своими руками
Сборку устройства предваряют два необходимых шага: изучение чертежей и подбор деталей. Чертеж должен быть максимально понятным, а все обозначенные на нем компоненты должны иметь полную разметку размеров и указания их мест в устройстве.
Для изготовления самодельного механизма нужны следующие части:
После того как комплект необходимых деталей сформирован, начинается сборка. Порядок шагов таков:
Готовое сцепление, изготовленное для мотоблока своими руками, хорошо подойдет, например, для мотоблоков Арго и Нева МБ-2. Пользователи отмечают, что такой механизм отличается хорошим качеством и довольно долговечен.
Регулировка
Для исправной работы механизма важно, чтобы он был правильно отрегулирован. Если та или иная деталь не работоспособна, это заметно по характерным признакам и регулируется в соответствии с ними:
АВТОМАТИЧЕСКОЕ ЦЕНТРОБЕЖНОЕ СЦЕПЛЕНИЕ
Когда-то давно, обучаясь в Московском автомеханическом институте (МАМИ), мне, как и всем другим студентам, приходилось делать курсовые проекты. Однако конструировать «нечто теоретическое», по большей части абстрактное и никому не нужное, мне было не очень интересно, поэтому я всегда старался получить задание на разработку реального узла или агрегата, который можно изготовить и использовать затем в жизни. Одной из таких тем было автоматическое сухое сцепление для небольших сельскохозяйственных машин. И вот, спустя много лет, когда у меня возникла необходимость срочной замены клиноременного привода приусадебного минитрактора на более надежный цепной, я неожиданно вспомнил о той давней своей работе. Понадобилось сцепление! Порылся в старом портфеле, нашел институтские эскизы, немного их доработал и взялся за инструменты. Никакой теории в этот раз не просчитывал, только «чистая практика», основными критериями которой было использование готовых основных деталей, технологичность, доступная в условиях «почти на коленке», и быстрота изготовления. На все работы потребовался один световой день.
Автоматическое центробежное сухое сцепление устанавливается непосредственно на коленчатый вал мотора (в данном случае это двигатель Honda GX, у которого много аналогов) без всякой его дополнительной доработки. Настроек и специального обслуживания конструкция не требует. Она разборная и имеет хорошую ремонтопригодность и может найти применение в трансмиссиях не только мотоблоков и тракторов, но и на снегоходах, картах, мотороллерах, небольших автомобилях.
За основу взято стандартное сцепление от скутера Honda Dio: использовалась его плата сцепления без изменений и барабан, который был проточен под оригинальную втулку. Эта втулка и фланец (позиции 5 и 12 на сборочном чертеже) изготовлены из стали 45. В качестве привода взята ведущая звездочка мотоцикла «Минск» («Восход») – деталь распространенная и доступная. Она предварительно прошла термический отпуск, обработана (проточена) под размер посадочного места втулки, после чего была произведена ее закалка. Звездочка запрессована на втулку и зафиксирована сваркой. В принципе эту сборку можно сделать единой деталью, но трудоемкость была бы много выше, поэтому не стал заморачиваться усложнениями.
Внешний вид узла, установленного на самодельный минитрактор
Доработанный барабан также запрессован на втулку и закреплен сваркой. Подшипник использован легкой серии 6006. Во втулке он фиксируется от бокового смещения кернением. Шкив взял от ранее стоящего на тракторе ременного привода вспомогательного оборудования (генератора или гидронасоса). Для особо тяжелых условий эксплуатации вместо шкива есть возможность установки дополнительного подшипника на вал двигателя, служащего для разгрузки штатного подшипника коленвала ДВС. Если отказаться от использования шкива, то сцепление получится очень компактным, в пределах габаритов вала двигателя.
Центробежное сцепление. Сборочный чертеж:
1 – шкив; 2 – подшипник 6006; 3 – плата сцепления Honda Dio (в сборе без изменений); 4 – барабан Honda Dio; 5 – втулка; 6 – вал двигателя (диаметр 19 мм); 7 – шпонка; 8 – шайба; 9 – винт М8х35; 10 – шайба; 11 – звездочка (15 зубьев от мотоцикла «Минск» или «Восход»); 12 – фланец; 13 – втулка
Как ни странно, но самым сложным этапом в моих гаражных условиях оказалось изготовление шпоночного паза на фланце (позиция 12). Пришлось подумать не только о конструкции, но и о технологии. Для этого был выточен шток с переходной посадкой. Он был вставлен во фланец и с помощью сверлильного станка (не ручной дрели!) в месте стыковки этих деталей сделано отверстие диаметром 5 мм. Затем плоским напильником (его узкой боковой гранью) полукруглый паз был доведен до нужной, прямоугольной формы.
Аналогичная операция была проведена и с ведомой звездочкой привода.
Автоматическое центробежное сухое сцепление
Проведенные ходовые испытания сцепления показали хорошие результаты. Трактор с полным приводом уверенно двигался по весеннему размякшему снегу на четвертой передаче. Диапазон скоростей изменялся от 3 до 15 км/ч, при этом корпус сцепления оставался холодным. Момент его срабатывания также оказался приемлемым.
Также вы можете купить уже готовое сцепление, выиграв необходимую сумму на https://vulkanchampionclub.com/ и посетив магазин.
Не обошлось и без тестирования на максимальную нагрузку: уткнул трактор в дерево с включенными мостами и блокировками – колеса уверенно буксовали, а нагрев сцепления оставался в допустимых пределах. А демонстрируя устройство соседям и друзьям, смеюсь – говорю, что еще раз, теперь уже на практике, защитил свой старый курсовой проект. Словом, не зря учился!
Как сделать центробежное сцепление своими руками
Сообщение новичок » 21 апр 2014, 20:18
Как вставить фото — тут
Как вставить видео — тут
Инструкции по форуму — тут
Сообщение Polk » 23 апр 2014, 21:16
Добрый день.
Спасибо за тему, сам бы не решился
Хотелось бы начать с самого востребованного элемента трансмиссии малой техники на моторах типа Honda GX
Это центробежное сцепление.
Его назначение и задачу описывать незачем. Но вот где его взять и еще для своих параметров и задач, всегда ставит в тупик. С этим я первый раз столкнулся когда сделал минимобиль МикроБ в 2003 году. Первые образцы были со скутеровскими двухтактными моторами honda dio, которые плохо работали зимой и сгорали при крутых спусках с закрытой заслонкой. И я перешел на четырехтактные моторы, первые я снимал с электростанций (раньше отдельно сложно было найти). Генераторы выбрасывал, а вот моторы ставил сначало с самодельным вариаторм, а потм переделывал сцепление от скутера, но всё это жило недолго, совсем недолго.
И в это время сделал своё первое сцепление с двумя колодками и накладками от задних колодок ВАЗ. За перве два года этог сцепление прошло три рейстайленга и сейчас оно производится серийно в трех размерностях и огромном количестве модификаций под конкретную задачу.
Сфера применения: от наших снегоходов, снегокатов, болотоходах, картингов до циркулярных пил, лебедок, дизельных вентиляторных установок до валов отбора мощьности на маленьких тракторах. Даже для запуска планеров заказывали.
Вот фото сцеплений:
http://fotki.yandex.ru/users/box647/view/882405/
http://fotki.yandex.ru/users/box647/view/882406/
«Центробежное сцепление» на Яндекс.Фотках
А это первый носитель и испытатель моих сцеплений.
Сухой вес 280 кг. грузоподьемность 2 человека. Скорость с мотором 6,5 л/с. до 25 км/час. (скорость ограничена)
«минимобиль МикроБ» на Яндекс.Фотках
«микромобиль МикроБ» на Яндекс.Фотках
Сообщение новичок » 23 апр 2014, 21:19
Как вставить фото — тут
Как вставить видео — тут
Инструкции по форуму — тут
Сообщение Polk » 23 апр 2014, 22:35
Сцепление должно позволять снимать момент с двигателя разными способами: с помощью цепи, с помощью ремня и т.п.
Соответственно цепь может быть с любым шагом: 12,7 мм. (Восход, Минск, мотороллер), 15,875 мм. (ИЖевская), а так же используется цепь привода ГРМ ВАЗ 2123 (Нива) с шагом 9,525 мм.
Ременная передача так же может быть разной: это и полиремень от привода генератора на автомобилях, а так же простыми клиновыми ремнями.

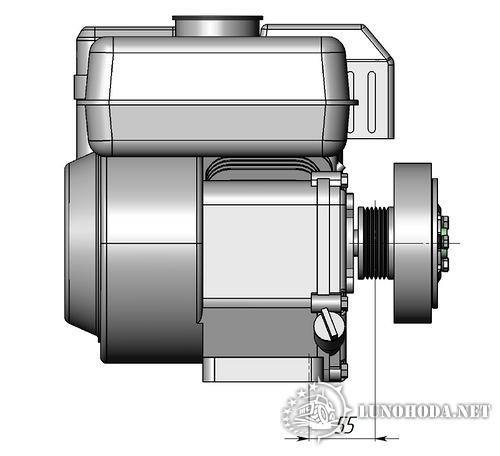

Ниже привожу копоновочные размеры для моторов до 6,5 л/с с валом Ф 18мм. 19,05мм. и 20,0мм. самые распространенные в производстве самоделок.
В этом случае каждый выбирает своё, ни вчем себе не отказывая
Да и компоновку можно выбрать одну из двух, в зависимости от устройства трансмиссии:
КОМПОНОВКА №1
«компоновка центробежного сцепления» на Яндекс.Фотках
КОМПОНОВКА №2
«компоновка центробежного сцепления» на Яндекс.Фотках
Шкив под полиремень КОМПОНОВКА №1
/url]
«[url=http://fotki.yandex.ru/users/box647/view/882429/]компоновка центробежного сцепления» на Яндекс.Фотках
Такое сцепление, при правильном передаточном отношении трансмиссии, позволяет с мотором 6,5 л/с работать на машинках общим весом до тонны!
Привожу в пример видео:
Сообщение Копай » 23 апр 2014, 22:46
Сообщение Ed. » 23 апр 2014, 22:58
Сообщение Polk » 24 апр 2014, 06:26
Про сцепления я продолжу, попозже.
Смысл вариатор или двухступенчатый редуктор?
Сцепление нам позволяет реализовать одну передачу, я говорю как в автомобиле.
Первая передача — силовая, хорошо трогается, тянет, но скучно ехать
Вторая передача — неплохо трогается, тянет, ехать веселее, но далеко ехать опять же скучно.
Третья передача — трудно трогается, только по ровной поверхности, скорость приличная, весело только одному (так как уже двоем не тянет), ну и конечно греется и снашивается сцепление.
И люди кому нужно два режима из этих трех ставят две звезды или два шкива. По полю едут весело и быстро, а вот по горкам и полесью неспешно и уверенно. Это ручная КПП, но как на тракторе, ОСТАНОВИЛСЯ включил поехал, снова ОСТАНОВИЛСЯ переключил и поехал.
Вариатор это все делает за вас и тяга на старте хорошая и скорость, если нет нагрузки, приличная. НО Трогаемся за счет пробуксовки ремня и он соответственно греется, зимой это прощается, а вот летом при частом старт-стоп ремень от температуры расслаивается
На моем МикроБе его хватало при прокате на сутки. Конечно бывают ремни и стойкие к температурам, но это и ценник и доступность.
Скутера пошли по пути решения этой проблемы совместив вариатор и сцепление и получили достаточно устойчивую и надежную трансмиссию. Итакая трансмиссия не всегда доступна в самоделостроении, стандартной под эти двигателя нет, а создать это примерно пол года-год. У меня уже есть она, и до нее доберусь и раскажу
Сцепление мотоблока: конструкция, регулировка своими руками
Сцепление выступает важной частью трансмиссии. Оно передаёт крутящий момент от коленчатого вала на коробку передач, также разъединяет редуктор от мотора при смене скорости. Сцепление позволяет мотоблоку плавно стартовать и не останавливаться до абсолютного глушения двигателя.
Особенности конструкции сцепления на мотоблок
Сцепление для мотоблока, как и в любой другой технике сельскохозяйственного типа, состоит из таких деталей:
Конструкция сцепления не очень сложная, потому можно при необходимости отремонтировать неисправности самостоятельно.
Разновидности механизмов сцепления мотоблоков
Современные мотоблоки отличаются конструкционными особенностями. Есть различные виды сцепления, которыми можно укомплектовать технику:
Выделяют сухие, воздушные типы сцепления и те, которые работают в ванне, наполненной моторным маслом.
Изготовление сцепления для мотоблока своими руками
При беспрерывной работе запчасти сцепления находятся в постоянном движении, и стираются, потому даже самые надёжные элементы со временем изнашивается. Со временем придётся купить новые запчасти или изготовить всё своими руками.
Перед тем, как сделать сцепление на мотоблок, стоит обзавестись такими запчастями:
Стоит предварительно рассмотреть чертежи строения сцепления. Это значительно упростит работу.
Самодельное сцепление изготавливается по следующей схеме:
Самостоятельно подготовленное сцепление возможно устанавливать на следующие марки мотоблоков: Агро, Нева МБ-2, Каскад.
