Здравствуйте, дорогие читатели блога. Сейчас на улице замечательная погода, а у меня прекрасное настроение. Сегодня я хочу вам рассказать о том, как можно изготовить качественные печатные платы в домашних условиях.
Не спорю, что в сети информации на эту тему очень много и, наверное, на каждом радиолюбительском сайте есть описание ЛУТовской технологии. Но из всех этих вариантов я выбрал один, который позволяет мне делать действительно качественные печатные платы не уступающие заводским. В этом варианте нет каких-либо тонкостей способных повлиять на результат. Именно этим методом я хочу с вами поделиться.
Вообще метод изготовления печатных плат с помощью лазерного утюга не сложен. Его суть заключается в способе нанесения защитного рисунка на фольгированный текстолит.
В нашем случае защитный рисунок мы сначала с помощью принтера выводим на фотобумагу, глянцевую ее сторону. Затем в результате нагрева утюгом, размягченный тонер прижаривается к поверхности текстолита. Подробности сего действа читайте далее…
Для изготовления платы по технологии ЛУТ нам понадобится:
фольгированный текстолит (одно- или двухсторонний)
лазерный принтер
утюг
ножницы по металлу
глянцевая фотобумага (Lomond)
растворитель (ацетон, спирт, бензин и т.д.)
наждачная бумага (с мелким абразивом, нулевка вполне подойдет)
сверлилка (обычно моторчик с цанговым патроном)
зубная щетка (очень нужная вещь, не только для здоровья зубов)
хлорное железо
собственно сам рисунок платы нарисованный в Sprint-Layout
Берем в руки ножницы по металлу и вырезаем кусок текстолита по размеру нашей будущей печатной платы. Раньше я резал текстолит ножовкой по металлу, но это, оказалось, по сравнению с ножницами не так удобно, да и пыль текстолитовая очень докучала.
Полученную заготовку печатной платы хорошенько шкурим наждачной бумагой – нулевкой до появления равномерного зеркального блеска. Затем смачиваем кусочек ткани ацетоном, спиртом или каким еще растворителем, тщательно протираем и обезжириваем нашу плату.
Наша задача очистить нашу плату от окислов и “потных рук”. Само собой после этого стараемся руками нашу плату не трогать.
Подготовка рисунка печатной платы и перенос на текстолит.
Нарисованный заранее рисунок печатной платы, мы распечатываем на фотобумагу. Причем в принтере отключаем режим экономии тонера, а рисунок выводим на глянцевой стороне фотобумаги.
Теперь достаем из-под стола утюг и включаем в сеть, пускай нагревается. Свежераспечатанный лист бумаги ложим на текстолит рисунком вниз и начинаем проглаживать утюгом. С фотобумагой, в отличие от кальки, подложки от самоклейки церемониться не нужно, “елозим” утюгом до начала пожелтения бумаги.
Здесь можно не бояться передержать плату, или переборщить с давлением. После берем этот бутерброд с прижаренной бумагой и несем его в ванную. Под струей теплой воды подушечками пальцев начинаем скатывать бумагу. Далее берем в руки заготовленную зубную щетку и хорошенько проходим ею по поверхности платы. Наша задача содрать белый меловой слой с поверхности рисунка.

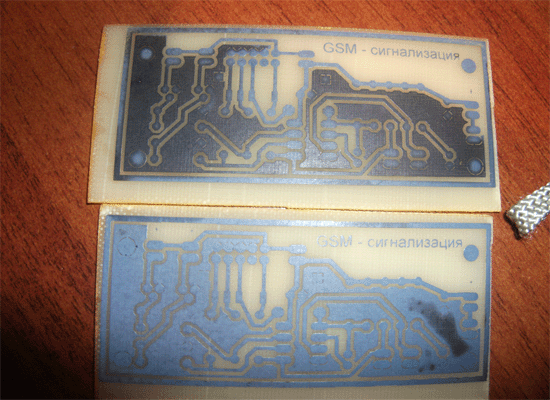

Просушиваем плату и под яркой лампой хорошенько проверяем.
Зачастую меловой слой сдирается с первого раза зубной щеткой, но бывает, что этого оказывается недостаточно. В этом случае можно воспользоваться изолентой. Белесые волокна налипают на изоленту оставляя нашу платку чистой.

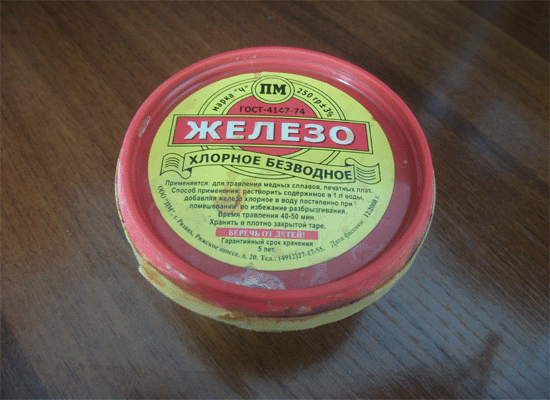

Для приготовления травящего раствора нам понадобится хлорное железо FeCL3.

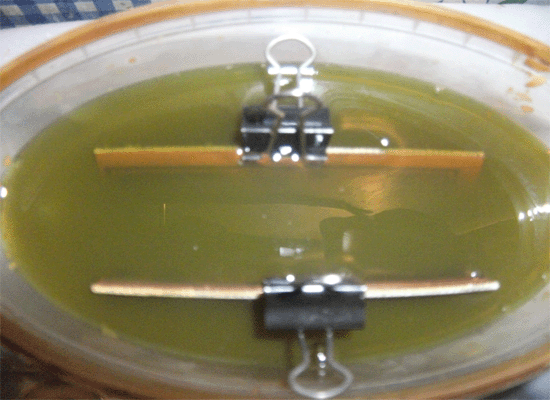

Этот чудо порошок в нашем радиомагазине стоит около 50р. Наливаем в неметаллическую посудину воды и засыпаем туда хлорного железа. Обычно на три части воды берут одну часть FeCL3. Далее погружаем в посудину нашу плату и даем ей время.
Время травления зависит от толщины фольги, температуры воды, свежести приготовленного раствора. Чем горячее раствор, тем быстрее пройдет процесс травления, но в тоже время в горячей воде есть вероятность повредить защитный рисунок. Также процесс травления ускоряется при помешивании раствора.
Некоторые приспосабливают для этого “бульбулятор” от аквариума или же крепят вибромоторчик от телефона. Вытравленную плату вынимаем и промываем под струей воды. Травящий раствор сливаем в баночку и прячем под ванну, главное чтоб жена не увидела.

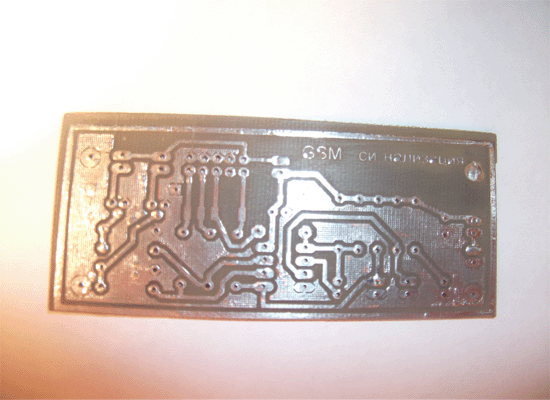

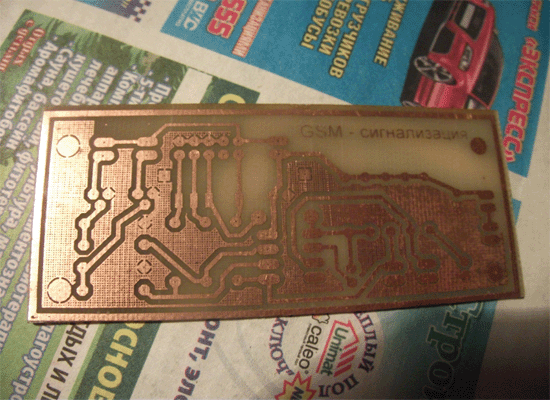

Этот раствор нам еще потом пригодится. Вытравленную платку очищаем от защитного слоя тонера. Я для этого применяю ацетон, но вроде как спиртом или бензином тоже не плохо получается.
Вытравленная и очищенная плата нуждается в сверловке, так как не всегда есть возможность применения поверхностного монтажа. Для сверления платы у меня припасена небольшая сверлилка. Она представляет собой моторчик типа ДПМ с насаженным на вал цанговым патроном. Брал я его в радиомагазине за 500р. Но думаю можно применить для этого любой другой моторчик, например от магнитофона.
Сверлим плату острым сверлом, стараясь сохранять перпендикулярность. Перпендикулярность особенно важна при изготовлении двусторонних плат. Кернение отверстий под сверловку нам не требуется, так как отверстия в фольге образовались при травлении автоматически.
Проходимся по плате шкуркой нулевкой, снимая заусенцы после сверловки, и готовимся к лужению нашей платы.
Я стараюсь залуживать свои платы, и делаю это по нескольким причинам:
Залуженная плата более стойка к коррозии, и через год вы не увидите следов ржавчины на вашем устройстве.
Слой припоя на печатном рисунке увеличивает толщину токопроводящего слоя, так снижается сопротивление проводника.
На предварительно залуженную плату легче напаивать радиодетальки, подготовленные поверхности способствуют качественной пайке.
Обезжириваем плату и очищаем от окисла. Воспользуемся ацетоном, а затем буквально на секунду обмакнем в раствор хлорного железа. Порозовевшую плату обильно красим флюсом. Далее достаем паяльник помощнее и, набрав небольшое количество припоя на жало, быстрыми движениями проходимся по дорожкам нашего печатного рисунка. Остается только пройтись немного наждачной бумагой по рисунку, и получаем в результате красивую, блестящую платку.
Ну что же, вот мы и познакомились со способом изготовления печатных плат своими руками в домашних условиях.
Так что создавайте свои устройства, делайте печатные платы, а технология ЛУТ будет вам в помощь.
Лада Приора Универсал По черному белым › Бортжурнал › Печатные платы своими руками
В будущем хочу для своего приорика замутить ангельские глазки. Думал сделать из диодной ленты с боковым сечением, но в последнее время часто стал встречать ангельские глазки с использованием плат. Что как делать никто не расписывает. Вот я и решил добавить к себе эту запись, чтобы ее не потерять, да и поможет может быть кому-нибудь)
Для изготовления платы по технологии ЛУТ нам понадобится:
1.фольгированный текстолит (одно- или двухсторонний)
2.лазерный принтер
3.утюг
4.ножницы по металлу
5.глянцевая фотобумага (Lomond)
6.растворитель (ацетон, спирт, бензин и т.д.)
7.наждачная бумага (с мелким абразивом, нулевка вполне подойдет)
8.сверлилка (обычно моторчик с цанговым патроном)
9.зубная щетка (очень нужная вещь, не только для здоровья зубов)
10.хлорное железо
11.собственно сам рисунок платы нарисованный в Sprint-Layout
Берем в руки ножницы по металлу и вырезаем кусок текстолита по размеру нашей будущей печатной платы. Раньше я резал текстолит ножовкой по металлу, но это, оказалось, по сравнению с ножницами не так удобно, да и пыль текстолитовая очень докучала.
Полученную заготовку печатной платы хорошенько шкурим наждачной бумагой – нулевкой до появления равномерного зеркального блеска. Затем смачиваем кусочек ткани ацетоном, спиртом или каким еще растворителем, тщательно протираем и обезжириваем нашу плату.
Наша задача очистить нашу плату от окислов и “потных рук”. Само собой после этого стараемся руками нашу плату не трогать.
Подготовка рисунка печатной платы и перенос на текстолит.
Нарисованный заранее рисунок печатной платы, мы распечатываем на фотобумагу. Причем в принтере отключаем режим экономии тонера, а рисунок выводим на глянцевой стороне фотобумаги.
Теперь достаем из-под стола утюг и включаем в сеть, пускай нагревается. Свежераспечатанный лист бумаги ложим на текстолит рисунком вниз и начинаем проглаживать утюгом. С фотобумагой, в отличие от кальки, подложки от самоклейки церемониться не нужно, “елозим” утюгом до начала пожелтения бумаги.
Здесь можно не бояться передержать плату, или переборщить с давлением. После берем этот бутерброд с прижаренной бумагой и несем его в ванную. Под струей теплой воды подушечками пальцев начинаем скатывать бумагу. Далее берем в руки заготовленную зубную щетку и хорошенько проходим ею по поверхности платы. Наша задача содрать белый меловой слой с поверхности рисунка.
Просушиваем плату и под яркой лампой хорошенько проверяем.
Зачастую меловой слой сдирается с первого раза зубной щеткой, но бывает, что этого оказывается недостаточно. В этом случае можно воспользоваться изолентой. Белесые волокна налипают на изоленту оставляя нашу платку чистой.
Для приготовления травящего раствора нам понадобится хлорное железо FeCL3.
Этот чудо порошок в нашем радиомагазине стоит около 50р. Наливаем в неметаллическую посудину воды и засыпаем туда хлорного железа. Обычно на три части воды берут одну часть FeCL3. Далее погружаем в посудину нашу плату и даем ей время.
Время травления зависит от толщины фольги, температуры воды, свежести приготовленного раствора. Чем горячее раствор, тем быстрее пройдет процесс травления, но в тоже время в горячей воде есть вероятность повредить защитный рисунок. Также процесс травления ускоряется при помешивании раствора.
Некоторые приспосабливают для этого “бульбулятор” от аквариума или же крепят вибромоторчик от телефона. Вытравленную плату вынимаем и промываем под струей воды. Травящий раствор сливаем в баночку и прячем под ванну, главное чтоб жена не увидела.
Этот раствор нам еще потом пригодится. Вытравленную платку очищаем от защитного слоя тонера. Я для этого применяю ацетон, но вроде как спиртом или бензином тоже не плохо получается.
Вытравленная и очищенная плата нуждается в сверловке, так как не всегда есть возможность применения поверхностного монтажа. Для сверления платы у меня припасена небольшая сверлилка. Она представляет собой моторчик типа ДПМ с насаженным на вал цанговым патроном. Брал я его в радиомагазине за 500р. Но думаю можно применить для этого любой другой моторчик, например от магнитофона.
Сверлим плату острым сверлом, стараясь сохранять перпендикулярность. Перпендикулярность особенно важна при изготовлении двусторонних плат. Кернение отверстий под сверловку нам не требуется, так как отверстия в фольге образовались при травлении автоматически.
Проходимся по плате шкуркой нулевкой, снимая заусенцы после сверловки, и готовимся к лужению нашей платы.
Я стараюсь залуживать свои платы, и делаю это по нескольким причинам:
Залуженная плата более стойка к коррозии, и через год вы не увидите следов ржавчины на вашем устройстве.
Слой припоя на печатном рисунке увеличивает толщину токопроводящего слоя, так снижается сопротивление проводника.
На предварительно залуженную плату легче напаивать радиодетальки, подготовленные поверхности способствуют качественной пайке.
Обезжириваем плату и очищаем от окисла. Воспользуемся ацетоном, а затем буквально на секунду обмакнем в раствор хлорного железа. Порозовевшую плату обильно красим флюсом. Далее достаем паяльник помощнее и, набрав небольшое количество припоя на жало, быстрыми движениями проходимся по дорожкам нашего печатного рисунка. Остается только пройтись немного наждачной бумагой по рисунку, и получаем в результате красивую, блестящую платку.
Информация представлена благодаря сайту: www.popayaem.ru
Режем текстолит как на станке
От Датагора:
Алексей у нас на Датагоре известен серией статей о реставрации гитар Diamant. А совсем недавно Лёха защитил дисер (21 марта 2014) по специальности 05.09.03 — «Электротехнические комплексы и системы» и потихоньку возвращается к творчеству.
Поздравляем Алексея и ждём новых статей!
Красота платы складывается из нескольких составляющих и одна из главных, на мой взгляд, – ровные края и строгая прямоугольная форма (платы более сложной формы – скорее частный случай).
Резать текстолит в домашних условиях проще всего ножницами по металлу, но есть проблема – под давлением лезвий материал деформируется и расслаивается. Особенно это касается современного текстолита китайского производства, с которым последнее время мне чаще всего приходилось иметь дело. Степень деформации зависит в общем случае от сноровки мастера, формы и размера лезвий ножниц, наличия люфта между ними, а также их заточки.
Другим, также достаточно известным, но уже более сложным способом резки является сочетание «резак из обломка ножовки + линейка металлическая» (рис. 1). Здесь уже нет деформации, однако ровно отрезать заметно сложнее – мало того, что нужно контролировать нажим на резак, — надо ещё и держать линейку, чтобы не уезжала, причём лучше на протяжении всей резки, а не только вначале.
Намучавшись с удерживанием линейки и не желая резать ножницами, я изготовил простейшее приспособление (рис. 2), позволяющее резать текстолит резаком из ножовочного полотна не опасаясь за качество и практически без усилий – станину для резки текстолита.
Основанием станины может быть кусок фанеры или ДСП, толщиной 15-20 мм. С помощью двух болтов, наглухо вклеенных в основание на эпоксидной смоле (рис. 3), к станине притянут уголок, при этом внешняя кромка уголка выровнена по линейке с помощью напильника и наждачной шкурки.
1 мм) вовнутрь или снаружи. Чтобы текстолит не скользил, на прижимающую грань уголка наклеен кусок ПВХ изоленты (рис. 4).
Закрутив гайки, нам остаётся только аккуратно провести резаком вдоль кромки уголка приблизительно 7-10 раз (для стандартной толщины 1,5 мм) пока отрезаемую часть не получится отломить (рис. 5).
При этом единственная наша задача – контроль давления на резак. Оно должно быть одинаковым на всем протяжении и не слишком большим.
Вырезав на этом «сооружении» несколько плат разного размера, могу сказать одно – очень удобная в хозяйстве вещь! Всем рекомендую обзавестись.
Недостаток только в том, что она не умеет автоматически контролировать давление на резак.
Пока писал статью, возникла мысль взять направляющие от принтера А4 и сделать отрезной блок с подпружиненным резаком, но, думаю, пока хватит и так. Научиться нажимать на резак не так уж сложно, главное, что заготовка надёжно закреплена!
За сим, хочу сказать всем спасибо за внимание и от души пожелать удачи в творчестве!
Камрад, рассмотри датагорские рекомендации
🌻 Халва для своих. Купон до 1000₽ для новичка на Aliexpress
Камрад, регистрируйся на Али по этой нашей ссылке. Ты получишь купон на первый заказ. Не тяни, время действия купона ограничено.
🌼 Полезные и проверенные железяки — можно брать.
Куплено и опробовано читателями или в лаборатории редакции.
Использование текстолита для поделок и творчества (19.06.2019 г.)
Представляя собой один из наиболее востребованных материалов, текстолит находит широкое применение в различных отраслях промышленного производства, в бытовых условиях, для изготовления поделок и творчества. Он представляет собой искусственный слоистый материал, изготовление которого осуществляется методом горячего прессования связующих веществ и наполнителя. В качестве наполнителя используют хлопчатобумажные ткани: вискозу, бязь, шифон и прочие материалы, соединяемые неорганическими веществами (смолы, термопласты, смеси).
Основные качества материала
Состав текстолита определяет его основные качества, среди которых следует отметить:
Благодаря подобным качествам, текстолит используется в машиностроительной промышленности (изготовление шайб, подшипников, шестерен), автомобилестроении, химической и электротехнической отрасли (печатные платы, трансформаторы и другие направления). Детали любой формы и структуры, выполненные из текстолита, отличаются устойчивостью к износу и имеют продолжительный срок эксплуатации.
Текстолит для поделок и творчества
Помимо промышленного применения текстолит является популярным материалом при изготовлении поделок и разнообразных работ творческого характера.
Обладающий легкостью и достаточной прочностью, полимер применяют в качестве декоративного материала. Он выпускается в виде листов, плит, пластин, стержней. Имеет высокую ударную вязкость, поддается механической обработке в домашних условиях, его можно пилить, резать, сверлить, шлифовать. В отличие от изделий из металлопроката, детали из текстолита не требуют покраски, они менее подвержены истиранию, отдельные элементы отлично скрепляются разнообразными клеевыми составами.
Достаточно часто радиолюбители сталкиваются с проблемой изготовления или подбора корпуса нужного размера под свои разработки. Имея достаточно простой набор инструментов, можно из фольгированного стеклотекстолита изготовить оптимальный корпус для своей конструкции.
Двухсторонний фольгированный текстолит является незаменимым материалом при самостоятельном изготовлении печатных плат в домашних условиях и других радиотехнических поделок.
Моделисты-кораблестроители используют тонкий текстолит для изготовления мелких деталей судового оборудования и вооружения.
Из тонколистового текстолита толщиной до 2 мм изготавливаются детали декора небольших размеров, к примеру, визитницы, подставки для рекламы, органайзеры для шурупов, винтов и другие виды продукции. Из листов большей толщины можно изготовить подставки, полки, каркасы и корпуса, в которых используются различные электрические элементы (светящиеся фигурки, подсветка) и многое другое.
Популярным является применение текстолита для изготовления мундштуков, рукоятей ножей, как в качестве самостоятельного материала, так и в комбинации с другими материалами, а также для различных сувениров и подарков.
Бывалые коллекционеры и просто любители интересных вещей отмечают красоту и гармонию таких изделий, как четки перекидные, выполненные из прочного и надёжного текстолита.
Выбор марки текстолита и формы его поставки зависит от предназначения получаемых изделий и требований эксплуатации.
Высокое качество и доступные цены позволяют использовать текстолит для различных поделок и реализации творческих задумок.
