Как сделать тележку для поделки

Мастер-класс «Садовая тележка из картона»

Нина Минченко
Мастер-класс «Садовая тележка из картона»

При оформлении «Цветника на подоконнике» в качестве сказочного персонажа мы выбрали Ёженьку. Домик уже из «пенечка» сделали.

2. Переносим на картон выкройку;

3. С помощью линейки и канцелярского ножа вырезаем схему

4. Текстурной бумагой обклеиваем бортики тележки

5. Склеиваем клей пистолетом тележку

6. Заранее прокалываем дырочки под оси колес

7. Обклеиваем внутри и снаружи

8. Вставляем колеса на место

9. Приготовим полоски картона (ручки) и подставку – опору тележки

10. Приклеиваем к днищу

Тележка для Ёженьки готова.

Продолжается обустройство нашего цветника, но об этом в следующий раз расскажу.

Мастер-класс «Новогодний шар из картона» Новогодние шары являются одними из непременных атрибутов Нового года и Рождества. Ими можно украшать не только елку. Их легко и просто изготовить.

Детский мастер-класс «Валентинки из картона и салфеток» День Святого Валентина или День всех влюбленных, это романтичный праздник, отмечают в большинстве стран мира 14 февраля. Изначально празднование.

Мастер-класс по конструирование из картона и бумаги «Танк» Предлагаю Вашему вниманию мастер-класс к 23 февраля «Конструирование из картона и бумаги «Танк». Для работы нам понадобятся материалы:.

Мастер-класс «Новогодняя елочка из фольги и картона» «Серебряная елочка» Продолжается мода на новогодние поделки своими руками. На каждом прилавке магазина,на офисном столе можно теперь заметить.

Мастер-класс «Новогодняя ёлочка из картона» Каждый может изготовить такую ёлочку. Мы предлагаем сделать напольную ёлку из упаковки. Оборудование: коробка из-под бытовой техники,.

Мастер-класс «Снеговик из картона» Здравствуйте дорогие друзья, коллеги. Предлагаю вашему вниманию мастер-класс «Снеговик». Выполняем заготовки. Восемь кругов. Четыре круга.

Мастер-класс «Сова из гофрированного картона» Наша группа называется «Совушка». Только войдя в раздевалку, вас встречает картина, нарисованная на потолочной плитке, с её изображением.

Мастер-класс «Балалайка из картона» Здравствуйте дорогие друзья, коллеги и просто гости моей странички! На нашем любимом сайте сейчас очень популярны публикации на тему «Масленица».

Источник

Крепкая компактная тележка из готовых и недорогих материалов (без сварки)

Материалы и инструменты, которые использовал автор:

Список материалов:
— крепкие колесики (лучше побольше и на подшипниках);
— хромированные трубы;
— держатели для труб;
— лист металла для полки;
— пластиковые стяжки.

Процесс изготовления самоделки:

Шаг первый. Собираем ось
Отрезаем кусок трубы нужной длины под ось, длину выбираем в зависимости от таких параметров, как размеры багажника вашего автомобиля, размеры проема в лифт, двери и так далее, где вы думаете использовать тележку. В нашем случае длина оси составляет 0.5 метра, ставим на ось колеса.

Колесики выбираем крепкие, с металлическими дисками и на шариковых подшипниках. Если думаете ездить тележкой по земле, колеса выбираем побольше в диаметре и пошире, можно приспособить колесики для садовых тележек.

Шаг третий. Полка и подножки
Делаем раму для полки, все собирается из труб, тут используются мебельные крепежи, которые позволяют крепить трубы «накрест». Прикручиваем и ножки, которые позволят тележке уверенно стоять с грузом.

На ножки обязательно ставим заглушки, желательно резиновые. Крайне желательно также заглушить все торцы труб, чтобы в них не набивалась грязь и не попадала вода.

В завершении крепим саму полку, понадобится лист металла, края загибаем, чтобы небыли острыми. Вполне подойдет алюминий, он не будет ржаветь. Прикрепить полку можно пластиковым стяжками, это быстро и просто, можно и прикрутить винтами с гайками, просверлив отверстия.

Шаг четвертый. Испытания
Что, уже? Да, именно! Мы уже собрали тележку и теперь ее можно испытывать, самоделка легко держит вес взрослого человека. На тележке помещаются 4 газосиликатных блока, три таких блока весят 93 кг, их вполне под силу перевозить на тележке.

Тележка помещается в багажнике автомобиля, занимает немного места, ее можно брать на тот случай, если вы решили прикупить цемент и прочий тяжелый груз. Также тележка сделает вашу жизнь чище, ведь не нужно таскать грязные мешки с цементом на пузе.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Садовая тачка – один из самых необходимых атрибутов на дачном участке. При помощи такой конструкции можно легко перевозить сухие ветки, листья осенью, сыпучие материалы (щебень, цемент, грунт) при проведении строительных работ. Приобрести удобную и прочную тележку можно в любом магазине строительных материалов. Однако, пользуясь подробными инструкциями, можно сделать садовую тачку самостоятельно при минимальном наборе материалов.

Типы садовых тачек

В зависимости от числа колесных пар на конструкции выделяют следующие типы тачек:

Существенным недостатком тачек с двумя и четырьмя колесами является необходимость модификации садовых дорожек. Оси таких тачек гораздо шире одноколесной тележки, поэтому и ширина дорожек должна соответствовать требованиям.

Пошаговое изготовление тележки

Чтобы сделать садовую тележку в домашних условиях, необходимо приготовить следующие детали и инструменты:

Также следует запастись готовыми чертежами, но схема устройства будет зависеть от выбранной модели. Весь процесс строительных работ можно условно разделить на несколько этапов:

Каждый этап выполняется последовательно, и с ориентировкой на схему-инструкцию. В качестве мастер-класса стоит рассмотреть инструкцию по созданию деревянной тележки для садовых работ.

Размеры и чертеж для тележки

От размера и формы тележки зависит её устойчивость в дальнейшей эксплуатации. Стандартными размерами обладает тачка со следующими параметрами:

С соблюдением всех требований по размерам садовая тачка получится максимально устойчивой, даже без учета дополнительного упора.

Обустройство каркасной установки

Предварительно деревянные заготовки подвергают специальной обработке: пропитывают антипиретиком, антисептиком и противогрибковыми растворами. Этот шаг позволит значительно продлить срок эксплуатации конструкции, повысить устойчивость к влаге, защитить от вредителей. Также поверхности можно дополнительно отшлифовать при помощи наждачной бумаги. Для крепления каркаса соединяют бруски на стыках, используя шурупы и металлические уголки для дополнительного усиления монтажа.

Если же предусмотрено изготовление каркаса из металлических труб, следует использовать болгарку для резки деталей и сварку для соединения остова. Перед дальнейшей сборкой лучше всего покрыть изделие водоэмульсионной краской, чтобы предотвратить возможную коррозию.

Монтаж ходовой части

На нижней поверхности будущей тележки монтируют рейки для подшипников. Рейка для одного колеса располагается вдоль вертикальной оси, центрируя тяжесть.

Для 2 или 4 колес используются параллельные деревянные полосы, на которых крепят фурнитуру. Также можно использовать готовую ось от старой тележки. На этом же этапе крепят колеса и проводят пробную прокатку тачки для выявления неисправностей.

Монтаж ручки

По советам специалистов ручку следует изготовить из прочного железного прута. Специалисты советуют использовать велосипедный руль или крепление от старого самоката. В технологии крепежного механизма выбор остается за мастером: сделать ручку неподвижной или складной на шарнирах.

Обустройство основного корпуса

Корпус выполняют из прочного материала, обладающего достаточной устойчивостью к влаге и механическим повреждениям. Таким материалом чаще всего выступает металлический лист. Для работы понадобится приготовить листовое железо, сварку и болгарку.

По предварительно сделанным расчетам вырезают заготовки из металла, обваривают или стачивают острые края. Крепление корпуса выполняют, используя шурупы и металлические заклепки. Желательно, чтобы корпус был максимально герметичным, особенно, если предполагается перевозить сыпучие грузы.

Варианты садовых конструкций

Выбор основы для изготовления самоходных садовых тачек на сегодня достаточно обширный для покупателя. Самыми популярными и практически значимыми вариантами тачек являются:

На сегодняшний день существует огромный выбор пошаговых инструкций для начинающих мастеров. Используя данные мастер-классы, а также ознакомившись с видео-уроками, можно легко сделать удобную, легковесную и маневренную садовую тачку для подсобных работ.

Источник

Простая компактная тяжеловозная тележка из подручных материалов

Привет, всем любителям что-либо помастерить. При работе в гараже или мастерской, да и просто в быту частенько требуется что-либо перенести тяжелое, и зачастую это что-то тяжелое перенести одному бывает либо проблематично, либо во все невозможно. Так вот в сегодняшней статье я попытаюсь как можно подробнее описать и показать, как сделать тележку для перевозки тяжелых вещей. К основным особенностям данной самоделки можно отнести то что у неё получится крайне низкая погрузочная высота, что сделает весьма удобным погрузку в одиночку на неё тяжелых вещей. Да и комплектующие данной самоделки максимально просты и доступны, из-за этого позволить повторить её сможет каждый. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.

Для данной компактной тяжеловозной тележки понадобится следующее, а именно:
— Прямоугольный металлический профиль
— Специальные вращающиеся выдерживающие большой вес колеса 4 шт.
— Металлическая труба
— Какая-нибудь аэрозольная краска (для предотвращения коррозии металла)
— Лист фанеры (желательно специальной транспортной)
— Болты
— Металлические шайбы
— Гайки

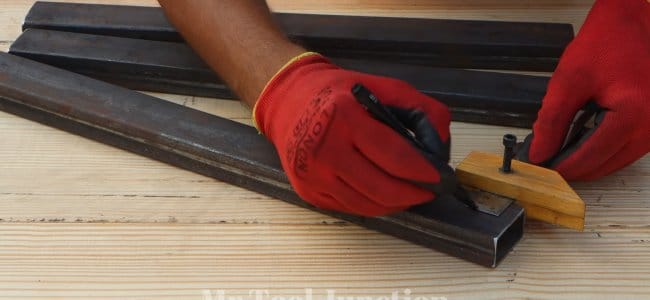

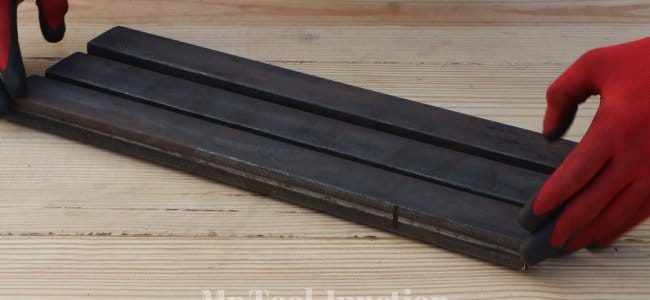

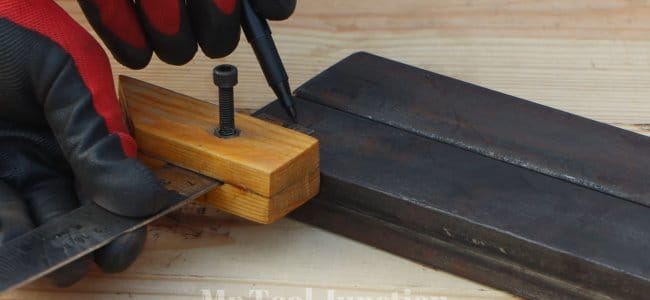

После того как выпилили 3 одинаковых профильных отрезка, в каждом из них необходимо проделать по два отверстия. Отверстия должны располагать по одному с каждого края. Для этого берём маркер и линейку, отступаем от края по 2 сантиметра и по центру относительно боковых сторон оставляем метки. Далее для того чтобы сверло при сверлении не увело в сторону, необходимо при помощи зубило и молотка набить насечки.

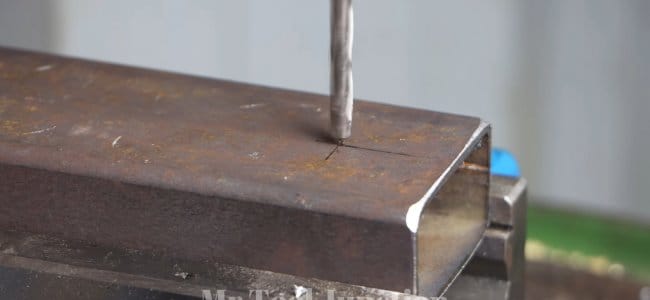

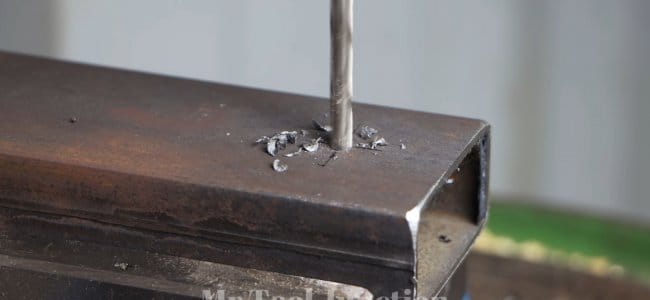

Переходим к сверлению отверстий. При сверлении в данном случае достаточно толстого металла рекомендую использовать специальный сверлильный станок. Сверлив отверстия при помощи сверлильного станка у вас получатся максимально аккуратные отверстия. Если честно в нашем случае это на функциональность не влияет, тут дело эстетики. Отверстия необходимо проделывать на сквозь одной грани прямоугольного металлопрофильного отрезка. Также не забываем про то что есть большой риск перегреть сверло, поэтому используете любое смазочное масло, дабы снизить трение и соответственно его нагрев, так ваше сверло прослужит вам дольше.

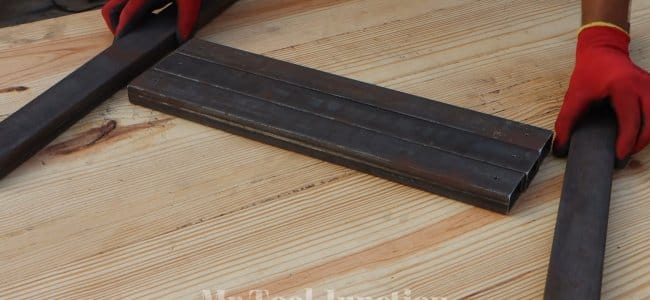

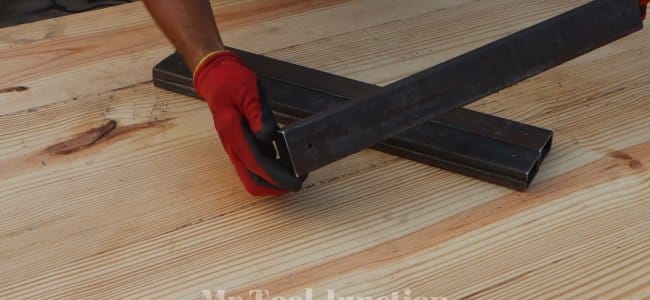

Следующим шагом из того же самого прямоугольного металлического профиля необходимо отрезать ещё два одинаковых отрезка. Отмечаем необходимую длину, берём болгарку и отпиливаем. От длины данных двух отрезков зависит длина будущей грузовой платформы вашей тележки. В этих двух отрезках не нужно проделывать никаких отверстий.

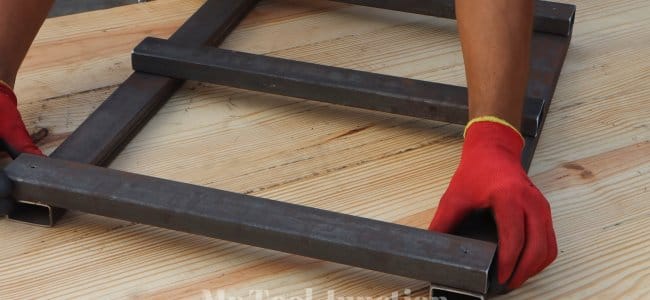

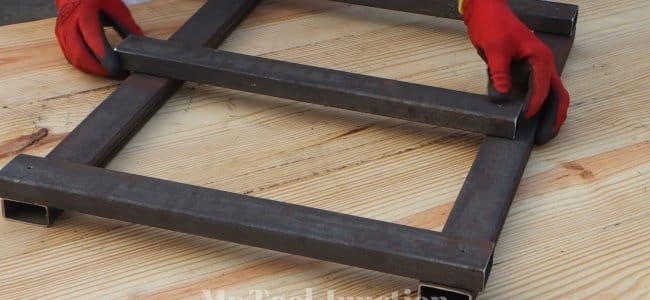

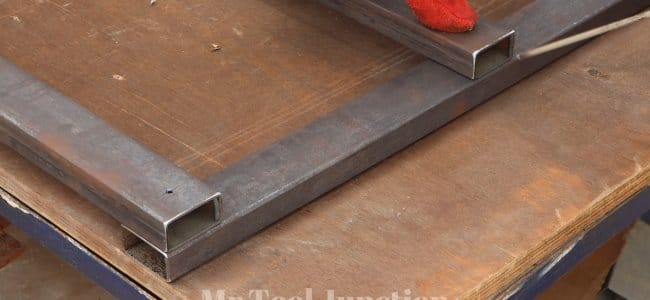

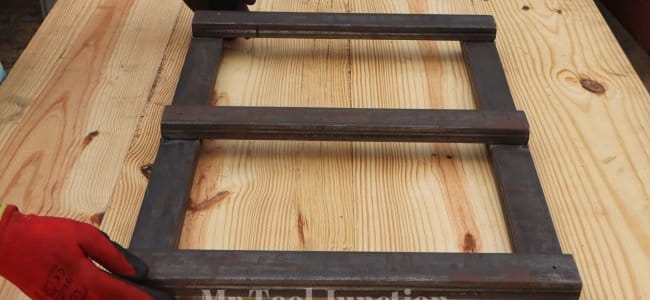

Идем дальше, на данном этапе мы переходим уже непосредственно к сварке нашей рамы. Берём две более длинный балки и кладем их параллельно относительно друг друга на расстоянии равной длине наших трёх поперечных балок. Ну, и потом на два параллельных отрезка, раскладываем наши три одинаковых отрезка, следующим образом, а именно две раскладываем по краям и последнюю ровно посередине. Перед сваркой элементов необходимо все ровно разложить, не должно быть ни каких отклонений, да и варить необходимо на ровной поверхности, чтобы не получить на выходе кривую тележку.

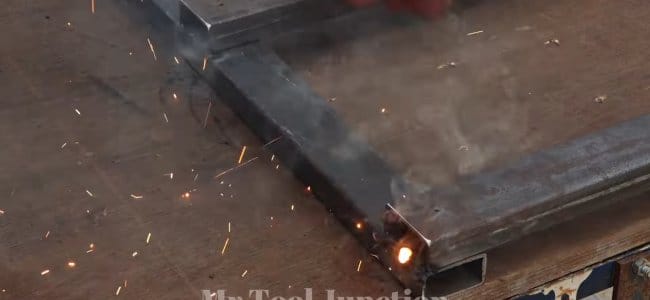

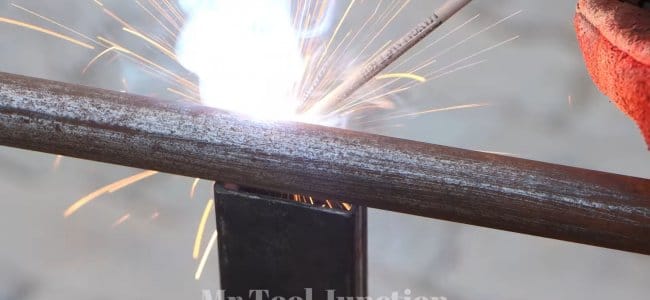

После того как убедились, что заготовки лежат ровно и симметрично переходи к их свариванию между собой. Для того чтобы нашу раму при сварке не увело, необходимо сначала, «наживить» каждый элемент с помощью одной или двух сварных точек. И после этого только начинаем полностью проваривать все места соединения элементов. Все приварив, для эстетики зашлифовываем сварные швы и переходим к следующему шагу.

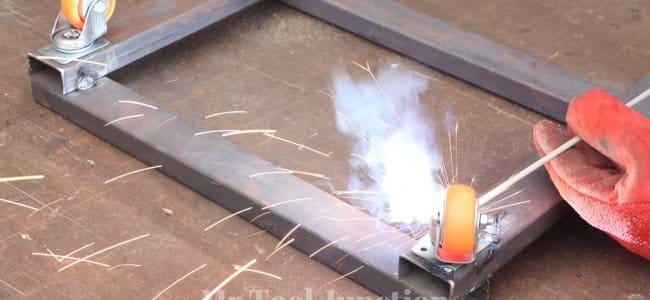

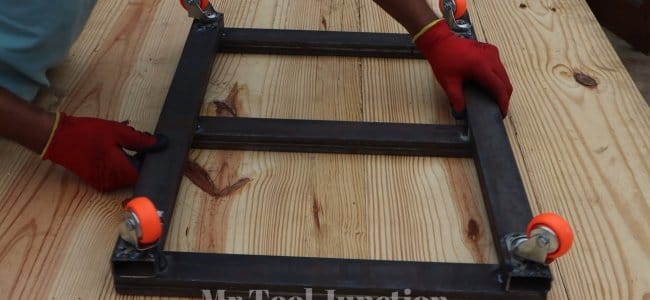

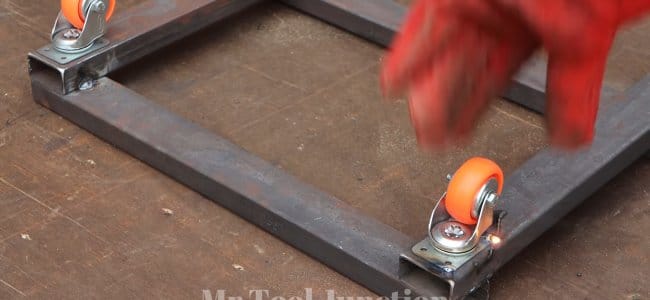

Следующим шагом к нашей раме необходимо прикрутить/приварить колеса. Колеса должны быть вращающимся (хотя бы одна из пар колес должна быть вращающейся). Лучше подбирать специальные колеса для подобных тележек, не рекомендуется использовать мебельные или колеса от чемодана. В идеале необходимо проделать крепёжные отверстия в раме и прикрутить колеса, но автор самоделки решил с этим не заморачиваться и намертво их приварил. В такие случаи при поломке колес заменить их будет весьма проблематично.

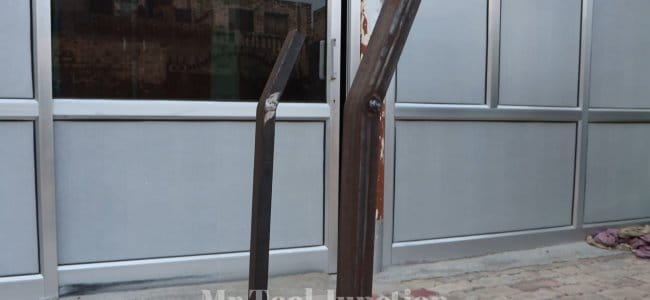

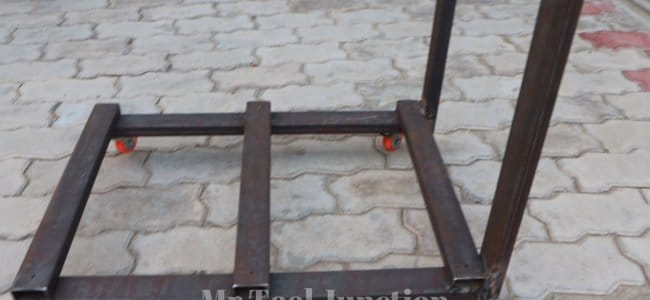

Далее изготавливаем крепление рукоятки. Для них необходимо отпилить пару одинаковых отрезков из того же самого прямоугольного металлического профиля. И концы этих профилей следует загнуть, сделать это можно следующим образом, а именно взять и в месте сгиба вырезать треугольник и затем согнуть, и заварить место соединения (см. фото)

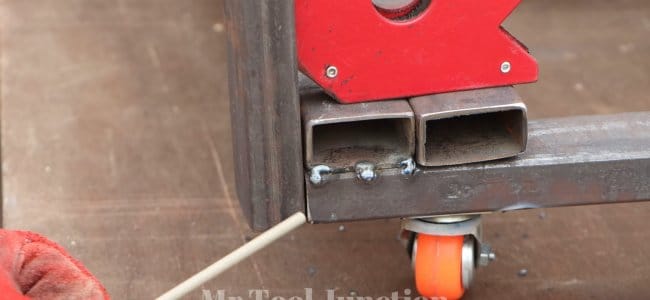

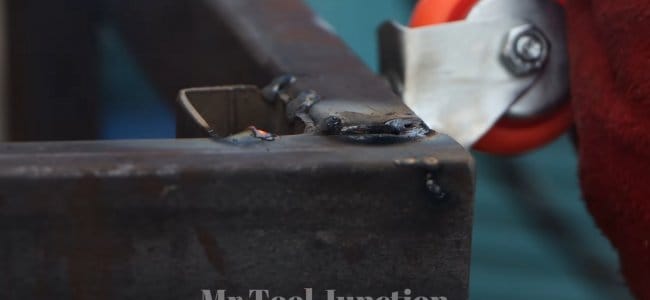

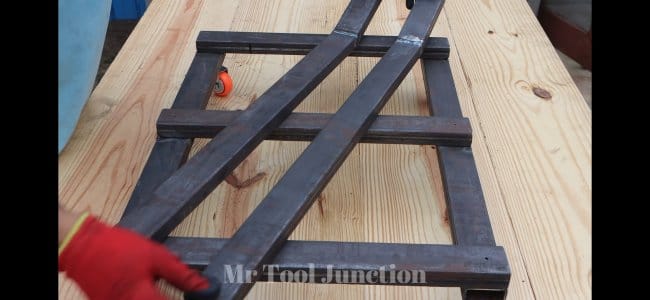

Привариваем только что изготовленные заготовки к нашей тележке. Приваривать их необходимо в указанное на фото месте, провариваем место соединения полностью, в этом месте это очень важно, так как при толкании тележки на это место будет приходить большая нагрузка, а приваривать дополнительную распорку не имеет смысла, так как в таком случае вы лишитесь возможности перевозить груз, выходящий за габариты тележки.

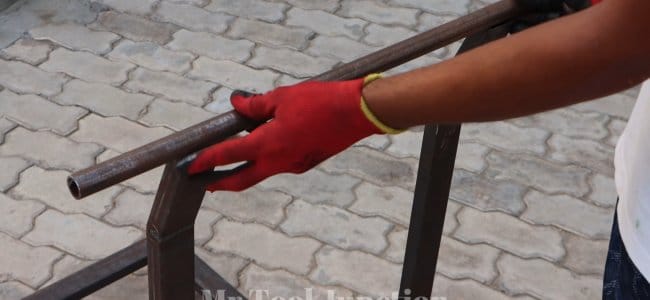

Далее приварим поперечную рукоятку. Её следует вырезать из обыкновенной трубы. Диаметр трубы выбирайте индивидуально, какую удобнее держать вам в руках ту и берите. Отрезаем от трубы отрезок длиной, чуть более чем ширина нашей тележки и сразу же привариваем ей к держателям приваренным шагом ранее.

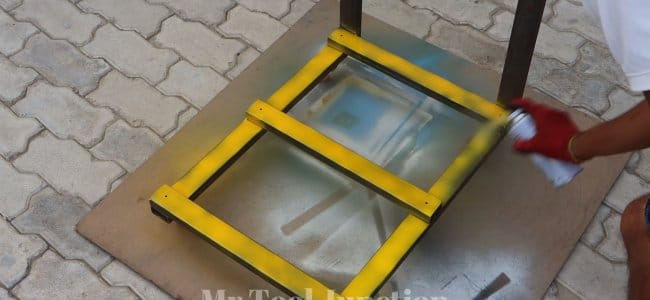

На этом этапе, перед установкой платформы (листа фанеры), необходимо прокрасить нашу почти готовую самоделку. Конечно можно подойти к этому с умом и красить по всем правилам, но достаточно будет и аэрозольной краски из баллончика нанести на чистую и обезжиренную поверхность в пару слоев. А лучше всего свозить свою тележку на порошковую окраску, данный вид краски в условиях эксплуатации тележки будет самым практичным вариантом на долгие годы эксплуатации.

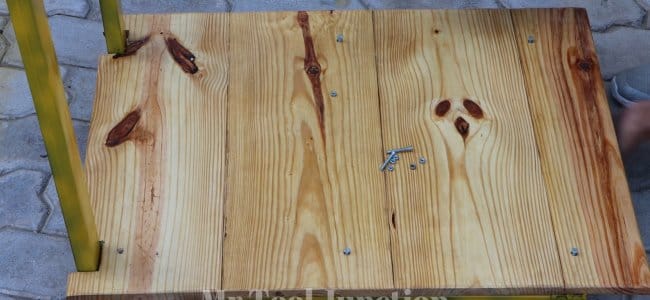

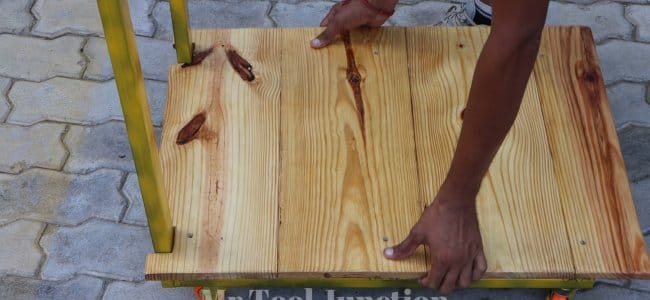

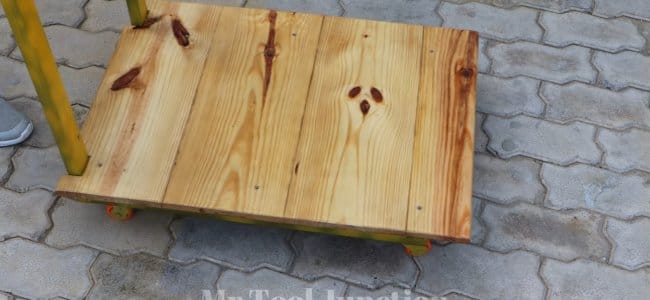

Прокрасив самоделку, переходим к завершающему этапу, а именно к установке грузовой платформы на раму самоделки. Сама грузовая платформа представляет из себя фанерный лист. Автор же использовал три доски лежащие вряд плотно друг к другу. Но я от себя рекомендую вам раскошелится на ламинированную так называемую транспортную фанеру, эта фанера специально рассчитана под суровые условия эксплуатации перевозки грузов, в рамках обыкновенной домашней тележки, этот вариант можно смело назвать вечным решением. Вырезаем кусок фанеру нужных размеров и прикручиваем её с помощью болтов и гаек через проделанные в начале отверстия.

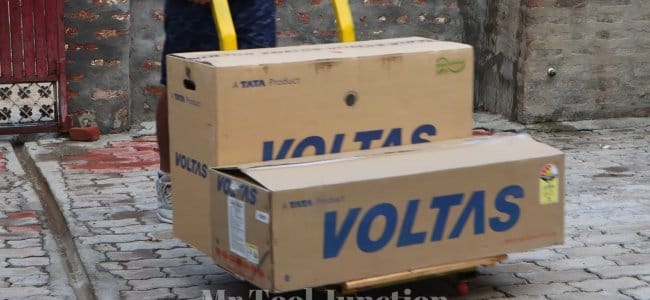

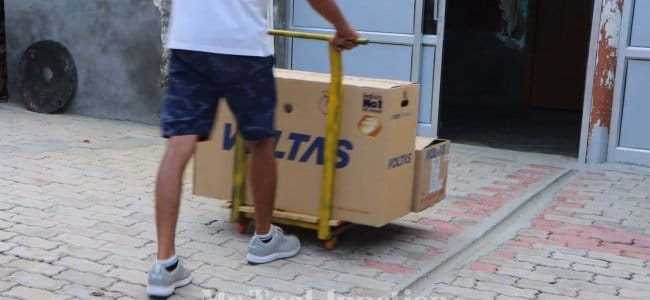

Все готово! Теперь можно запросто перевозить по мастерской что-либо тяжелое в одиночку и уменьшить шансы подорвать себе спину. Данная самоделка точно не будет стоять без дела.

Вот видео автора самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
