Как сделать теплоблок своими руками
Как правильно выбрать оборудование для изготовления теплоблоков своими руками?
Сейчас стало очень модно строить дома из теплоэффективных материалов. Тем более это очень удачное решение, которое позволяет экономить значительные суммы на энергоресурсах для поддержания комфортных температурных условий в доме. Одним из таких материалов является теплоблок.
Под этим названием скрывается современный стройматериал, который идеально подходит для постройки сооружений с высокими показателями теплосохранности. Отзывы о теплоблоках можно услышать преимущественно положительные, что способствует очень быстрому росту спроса на него. Основными его достоинствами являются высокая теплоэффективность, отличный внешний вид и весьма демократичная цена.
Теплоизоляционные свойства теплоблока обусловлены его уникальной конструкцией. Дело в том, что это изделие не монолитное, а состоящее из трех слоев:
Производство теплоблока может происходить как на высокотехнологичном дорогостоящем оборудовании, так и своими руками при помощи более простых приспособлений.
Цена и размеры теплоблоков зависят от разных факторов: на каком оборудовании изготовлены, насколько качественные компоненты использовались и себестоимость изделия.
Технология изготовления теплоблоков
Как выше было сказано, этот материал состоит из трех слоев, каждый из которых выполняет определенные функции. Для того чтобы объединить вместе все эти три компонента, необходимо несколько этапов:
Стоит обратить внимание, что сейчас используются два способа уплотнения смеси в форме: вибролитье и вибропрессование.
Производство методом вибролитья заключается в следующем: после заполнения матрицы смесью ее ставят на вибростол, где с помощью интенсивной вибрации происходит равномерное ее распределение по всей форме с последующим уплотнением. Спустя некоторое время раствор застынет и теплоблок можно извлечь. Для ускорения застывания можно применить специальные добавки.
Изготовление методом вибропрессования требует более сложного оборудования. В этом случае вместо вибростола используется вибропресс. Для этого полусухую смесь засыпают в специальную пресс-форму вибропресса, где она уплотняется пуансоном с одновременным воздействием вибрации. После этого полученный материал отправляется термокамеру, где набирает прочность. Этот метод обладает большей производительностью и степенью автоматизации, что позволяет уменьшить влияние человеческого фактора на качество изделия.
Оборудование для изготовления теплоблоков
При производстве этих стройматериалов оборудование выбирается в зависимости от выбранной технологии и условий изготовления. Для промышленного производства в условиях цеха оптимальным будет приобретение дорогостоящего оборудования, в котором большинство процессов автоматизировано. Лучшим выбором будет вибропрессовое оборудование. Оно позволит изготавливать качественную продукцию с минимальной себестоимостью.
Цена такой линии производительностью 20 м 3 в день будет около 70 тысяч долларов. Но это приблизительная стоимость, которая может изменяться в зависимости от многих факторов.
Если же планируется изготовление теплоблоков в домашних условиях с помощью собственных рук, то тут нужно искать оборудование попроще, имеющее невысокую стоимость. Кроме того, немаловажным условием является как можно более простая и компактная установка.
Можно обойтись только бетономешалкой и формами, но тогда производительность будет крайне низкой. Да и качество изделий будет далеко от совершенства, потому что степень уплотнения буде невысокой. Кроме этого, без теплокамеры процесс высыхания будет занимать 8 часов против 4 в ней.
Но если без тепловой камеры еще можно обойтись, то вибростол значительно облегчит изготовление теплоблоков и увеличит производительность труда. Так, минимальный комплект оборудования будет стоить приблизительно 2-4 тысячи долларов.
При возведении дома из теплоблоков можно значительно сэкономить на материалах, если изготавливать их в домашних условиях. Для этого достаточно будет приобрести самую простую установку для изготовления теплоблоков.
Видео
Теплоблок – характеристики материала, личный опыт участников портала
Кроме однородных кладочных материалов, таких, как кирпич или различные блоки на базе цемента, в последние годы среди частников приобретают популярность и композитные. Умельцы портала FORUMHOUSE опробовали относительно новый стеновой материал – теплоблок.
Содержание
Теплоблок – характеристики, особенности, сфера применения
Теплоэффективный блок, сокращенно теплоблок, состоит из трех слоев:
Производятся теплоблоки двумя методами – вибролитьем или вибропрессованием:
Блоки, произведенные методом вибропрессования, после формовки помещают в тепловую камеру для доводки, вибролитые сохнут естественным путем.
Между собой слои соединяются не только благодаря адгезии – производители используют специальные связки, это может быть металлопластик, стеклопластик или базальтовые стержни. Выпускают теплоблоки и с дополнительными пустотами в конструкционном слое, в них в процессе кладки устанавливается арматура и заливается раствор.
Облицовочный слой бывает как исходного, серого цвета, так и разноцветным, на заводе можно заказать практически любой оттенок.
К основным достоинствам блоков относят минимальную теплопроводность, благодаря чему стена толщиной 30-40 см не нуждается в дополнительном утеплении, и наличие финишного слоя. Фасад сразу получается декоративным и не требует облицовки, штукатурки или различных навесных экранов. Кроме того, несущая часть блока из облегченного бетона существенно снижает массу конструкции, позволяя обойтись ленточным фундаментом. Что касается скорости возведения, также относимой к плюсам материала, то она присуща и другим блочным категориям и в большей степени зависит от мастерства исполнителей. То же можно сказать и о минимальном расходе раствора – тонкий шов характерен и для арболита, и для газосиликата или теплой керамики, а получится ли его таким сделать, зависит от мастера и геометрии блоков.
Не обошлось и без недостатков, главным из которых называют вредность пенополистирола, баталии на тему которой никак не утихают. Возможно, ППС – не самый экологичный из утеплителей, но все же он закрыт несущим слоем и внутренней отделкой, а эффект термоса, присущий таким домам, нивелируется хорошей системой вентиляции. Гораздо больше претензий у пользователей к недобросовестным производителям, продукция которых может похвастаться «гуляющей» геометрией, пониженной прочностью и другими «приятностями», связанными с нарушением технологии.
Основная сфера применения теплоблоков – малоэтажное частное строительство, это не только дома, но и различные хозяйственные постройки. Блоки, предназначенные для дополнительного армирования, можно использовать для кладки зданий повыше, но о «свечках» речь, естественно, не идет.
Как я строил дом из теплоблоков
Подробное описание строительства дома из теплоблока и свои ощущения от его эксплуатации один из умельцев нашего портала с ником Сказочник14 выложил в одноименной теме.
Сначала не знал, из чего строить дом, но случайно я увидел дом из теплоблоков, материал понравился. Заехал на ту стройку, расспросил, так и решили строить дом из теплоблока. Во-первых – дом должен получиться очень теплый, во-вторых, экономия на отделочных работах снаружи, теплоблок уже облицован красиво, в-третьих – экономия на работах по утеплению фасада и покраске.

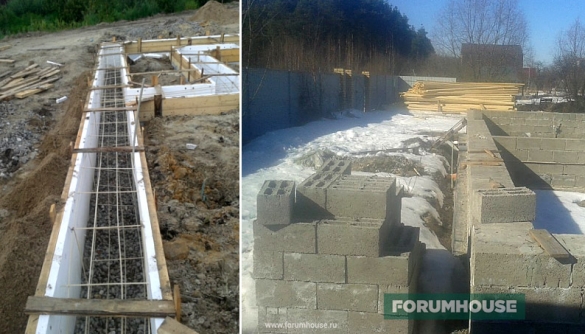

Фундамент – утепленная лента 1 метр глубиной с утрамбованной песчаной подсыпкой и щебеночной подушкой, утепление плитами ПСБ. В уходящем строительном сезоне выложили цоколь из керамзитобетона и оставили зимовать.
Коробка – стены начали возводить в мае, так как фундамент изначально не был привязан к стеновому материалу, толщина шва по разным стенам составила от 5 до 10 мм. Это повлекло сложности с кладочной смесью – закупленный клей для пенобетона не рассчитан на такие колебания, поэтому его стали смешивать с цементом, также швы запенивались монтажной пеной. Добавка цемента проявила себя высолами на кладке.
Как сделать теплоблоки своими руками?
Теплоэффективные блоки представляют собой сравнительно молодой материал в строительной сфере. Однако уже сегодня в интернете можно встретить множество отзывов от владельцев домов, построивших жилье своими руками с помощью этого стройматериала.
Внешний вид теплоблока
Из этой статьи вы сможете узнать, что такое теплоблок, какими характеристиками и требованиями он обладает, и каковы преимущества и недостатки использования этого материала.
1 Структура
Традиционный теплый блок имеет трехслойную структуру.
1.1 Требования к тепловым блокам
С тем, что такое теплоблок мы разобрались, теперь предлагаем узнать, какие требования предъявляются к блокам при их производстве:
Следует отметить, что всем этим требованиям должны соответствовать теплоэффективные блоки для строительства домов вне зависимости от их размеров и формы.
Характеристики теплоблока с декоративной отделкой
Они четко прописаны в нормативной документации и должны соблюдаться отечественными производителями при изготовлении блоков.
1.2 Основные характеристики
Если вы решили построить дома своими руками, то перед тем, как это сделать, желательно разобраться в характеристиках блоков. Опять же, эти характеристики актуальны для строительства дома из блоков любой формы и размеров:
1.3 Преимущества и недостатки
Любой вид блоков, будь то теплоблоки Суперстоун или материал для строительства дома своими руками от другого производителя, обладает определенным преимуществами и недостатками.
Блок является экологически чистым и не токсичным
Плюсы и минусы приведены ниже. Если вы решили строить недвижимость, то перед тем, как это сделать, необходимо ознакомиться со всеми показателями материала. Начнем с плюсов:
Рассмотрим минусы. Информация, предоставленная ниже, основана на отзывах потребителей и специалистов строительной отрасли, поэтому перед строительством настоятельно рекомендуем ознакомиться и с этими данными.
Как известно, идеальных стройматериалов не бывает, но ознакомившись заранее со всеми недостатками, вы сможете принять верное решение.
Теплоблок имеет в себе массу преимуществ
Информация, приведенная ниже, также актуальна для всех типов теплоблоков с любыми характеристиками, размерами и формой:
2 Технология строительства
Теплоблоки – это высокотехнологичный материал высокой готовности, использующийся для возведения различных конструкций жилых, государственных, производственных или сельскохозяйственных зданий.
Процесс возведения построек в принципе почти ничем не отличается от постройки зданий с использованием пенобетона или керамзитобетона. Только теплоблоки укладываются на слой специализированного клея с толщиной слоя около 2-4 мм. Это достигается в результате большой точности при производстве стройматериала.
Вне зависимости от формы, использование легкого керамзитобетона и пенополистирола позволяет обеспечить небольшой вес непосредственно самой конструкции. К примеру, если сравнить вес идентичных по своей конструкции дома, выполненных из кирпича и теплоблоков, то последние будут примерно в три раза легче.
Процесс строительства дома из теплоблоков
Собственно, поэтому значительно снижается нагрузка на фундамент дома, поэтому требования по прочности здания могут быть снижены. Если вы планируете строить одноэтажный дом, то согласно отзывам специалистов, вполне можно применять свайный фундамент с висячим ростверком.
На практике такой подход позволяет даже сэкономить на строительстве в целом.
2.1 Кладка теплоблоков
Установка теплоблоков осуществляется в один ряд с использованием клея, который необходимо развести обычной водой перед самой эксплуатацией. В целом процесс укладки осуществляется достаточно быстро, если заранее учесть несколько аспектов:
Ускорить сам процесс позволяет и использование клея, замешивающегося быстро и прямо перед кладкой. Тем более что расход клеящегося материала не особо большой.
Кладка стен из теплоблоков
Единственный момент: только нижний ряд теплоблоков должен быть установлен на цементный раствор сверху нескольких уложенных на фундамент слоев рубероида.
Затем укладка осуществляется с применением клея.
Для нанесения клеящего материала рекомендуется использовать зубчатый шпатель, который также применяется для наклейки керамических плит. Если в процессе укладки теплоблок стал неровно, его можно выровнять относительно ряда, при этом используя резиновый молоток.
В процессе выравнивания наружу могут выделяться остатки клея, их сразу же необходимо вытирать, не дожидаясь, пока материал высохнет. Надеемся, приведенная в этой статье информация была полезной для вас и поможет вам определиться с выбором строительного материала.
2.2 Изготовление пеноблоков своими руками (видео)
Производство теплоблоков своими руками
Далеко не самое простое производство теплоблоков требует использования тщательно выверенной рецептуры для бетонной основы блоков и самой технологии формования полиблоков. Тем не менее, делать теплоблоки своими руками в полукустарных условиях вполне реально, если не экономить на оборудовании и расходных материалах.
Технология изготовления теплоблоков
Основное отличие в производстве теплоблоков заключается в способе получения бетонного несущего основания или прочного слоя. Для домашнего изготовления трехслойных блоков применяют три варианта техпроцесса:
Поэтому выбор технологии производства теплоблоков напрямую зависит от дальнейшего их использования и наличия оборудования.
Например, для небольшого одноэтажного дома подойдет полиблок, изготовленный на арендованном вибрационном прессе. Полноценные двух-трехэтажные коттеджи строятся из литых песчано-цементных теплоблоков. Для отделки фасада дорогостоящим типом плитки, плитки из натурального камня или керамогранита используют технологию ручной склейки блоков.
Особенности производства теплоблоков своими руками
Существует немало экспертных мнений, отстаивающих преимущества того или иного способа производства трехслойных полиблоков с пенополистирольным утеплителем. К их высказываниям следует относиться с определенной долей скептицизма, так как большинство суждений составляется на основании качества полученной единичной продукции кустарного производства, без учета и анализа соблюдения кустарями всех требований технологического процесса.
Это доказали и финские технологи, и европейский опыт возведения жилых малоэтажных зданий из трехслойного материала.
Оборудование для производства теплоблоков
Заниматься производством композитного бетонного блока имеет смысл только в том случае, если есть возможность взять в аренду или купить качественное оборудование для производства теплоблоков. В среднем окупаемость линии для камня составляет не менее полугода при 80% станочного парка.
Производить добротные теплоблоки своими руками можно только в единичных экземплярах, не более 3-5 штук в день. При такой организации производства стоимость блока будет не 260-270 руб. за камень, а все 300 руб. при значительно более низких механических характеристиках.
Для массового изготовления теплоблоков используют технологию вибропрессования. Это наилучший вариант. Линия компании «Монолит», изображенная на фото, способна выдавать несколько тысяч полистирольных блоков высокого качества.
Для кустарного производства используются гидравлические вибропрессы или самые простые ручные станки с механическим приводом. В этом случае технология производства теплоблоков не меняется, отличается лишь способ создания усилия – с помощью электродвигателя или руками.
Литьевой способ производства предусматривает автоматическую подготовку смеси и заливку форм с уложенным вовнутрь пенопластовым вкладышем. Формы с залитыми теплоблоками твердеют и выстаиваются в тепле при температуре в пределах от +5 до +45 о С. Формы под заливку стандартно собираются в пакеты по три штуки в ряду.
Кроме форм и прессового оборудования, потребуется станок для изготовления пенопластовых вкладышей, либо придется вырезать пенополистирольные кирпичи раскаленной проволокой.
Производство теплоблоков на вибропрессе
Больше всего претензий высказываются в адрес теплоблоков, изготовленных вибрационным прессованием. Основной список претензий сводится к следующему:
Прочность теплоблока с керамзитобетонным слоем действительно ниже, чем у блока с литой песчано-цементной смесью. У последнего прочность бетонной отливки достигает класса В12 или М150. При использовании керамзита теплоблок теряет до 60% исходной прочности, но все равно материал оказывается вдвое крепче того же газобетона.
Проблемы с плохим сцеплением или геометрией полиблока возникают исключительно в случаях, когда пенопластовый вкладыш не проходит подготовку, или вибропрессование выполняется вручную.
Процесс изготовления теплоблока на станке с электрическим или гидравлическим приводом состоит из следующих этапов:
Процесс изготовления теплоблоков сильно зависит от соблюдения условий твердения. Керамзитовые полиблоки с пенопластовым утеплителем выдерживают двое суток в теплой и влажной атмосфере, только в этом случае не будет трещин или сколов поверхности. Цементно-песчаные теплоблоки выдерживают до 20 суток при положительной температуре и регулярном увлажнении поверхности. Иногда в процессе домашнего производства пренебрегают условиями выдержки материала, в результате чего в бетоне появляются трещины.
Изготовление литого теплоблока
Технология изготовления блоков литьем практически не отличается от изготовления железобетонных плит, с той только разницей, что уплотнение цементно-песчаной смеси в металлической форме теплоблока существенно выше, чем у керамзитобетонных моделей.
Форма с установленным пенопластовым вкладышем и арматурой монтируется на вибрационном столе и заливается бетоном. Секрет высокой прочности цементно-песчаных теплоблоков состоит в использовании специальных пластификаторов, обеспечивающих удаление пузырьков воздуха.
В отличие от вибропрессовой технологии, когда бетон заливается в форму одновременно с двух сторон вкладыша, в литьевой схеме слои укладывают последовательно. Масса находится в форме до набора остаточной прочности. Не очень удобно, так как освободить оснастку без ущерба для структуры полиблока можно лишь на вторые сутки.
Соответственно, если планировать производство в кустарных условиях, то потребуется запастись пластиковыми формами в двойном комплекте, но все равно, дневная выработка обычно едва превышает 50 блоков.
Изготавливать трехслойные камни можно даже в условиях, когда нет возможности приобрести или купить подходящее оборудование для теплоблоков. Залитую смесь уплотняют ручной трамбовкой, или укладывают в форму тканевые вкладыши, а раствор замешивают с избыточным на 15% количеством воды. Если отливку трехслойного блока выдерживать не 1-2 суток, а минимум четыре дня при температуре в 10-12 о С, то прочность полиблока будет не хуже, чем после вибростола, правда, с более высокой усадкой.
Клеевые блоки
Помимо пенопласта и бетона, в производстве активно используются минеральное волокно, ЭППС, пенополиуретан и даже пеностекло. Для минерального и базальтового волокна, ЭППС можно выполнять вибролитье без разделения слоев, по обычной схеме. Но в этом случае полиблоки получаются недостаточно прочными, поэтому в штучном производстве их зачастую клеят акриловыми смесями.
Аналогичный способ используется в ситуациях, если для наружной отделки используются плитки из натурального природного камня. Чтобы не рисковать материалом, мраморный известняк, габбро и даже отдельные виды керамики чаще всего наклеивают на уже готовый камень.
Производство вкладышей для теплоблоков
Для небольшой партии полиблоков закладные вкладыши можно изготовить обычным проволочным резаком из нихромовой проволоки. Если речь идет о производстве нескольких сот трехслойных блоков в день, то потребуется специальный пазонарезной станок, как на видео
Внутри короба с двойными стенками расположен проволочный профилированный контур. Вырезанная по размерам заготовка вкладыша, проходя через раскаленный шаблон, получает необходимый профиль пазов.
После прохождения раскаленной проволоки поверхность пенопласта не оплавляется, как при резке ручным инструментом, а приобретает плотную и шероховатую текстуру. Если вкладыши приходится резать ручным инструментом, то пенопластовую поверхность перед заливкой предварительно обрабатывают грунтовкой.
Формы для теплоблоков
Стандартная пресс-форма для вибропрессового станка выполняется из металла по коробчатой схеме с быстросъемным днищем. Коробку закрепляют на станине пресса и выставляют под габариты движения пуансона. Нагрузки на стенки формы относительно невелики, поэтому срок службы приспособления может исчисляться сотнями тысяч штук теплоблока.
Для вибролитья используют разборные формы из ударопрочного пластика АБС. Материал легко выдерживает длительный нагрев до 75 о С, поэтому полиблоки можно выдерживать в пропарочной камере.
Вибропресс для теплоблоков
Одним из наиболее интересных вариантов оборудования для производства в домашних условиях считается универсальный вибропресс ВП600. При массе оборудования с оснасткой чуть более 180 кг пресс способен за 30 секунд сформовать полноценный блок весом в 30 кг.
Более мощное оборудование, например, вибропресс ВИПР1-2М, обеспечивает производство на уровне 50-60 полиблоков в час.
Станок для теплоблоков
Для домашнего производства полиблоков использование вибропрессового оборудования ВП600 или ВИПР оказываются слишком энергоемким и дорогим в обслуживании. Более простые и дешевые приспособления и станки обеспечивают приемлемую производительность по количеству полиблоков при минимальной цене и затратах электроэнергии.
Простейший вариант станка для производства блоков приведен на фото.
Конструкция представляет собой вибростол с рамой, на которой закреплены подвижные консоли с прессующими пуансонами. Стол приводится в действие электродвигателем мощностью 500 Вт, что вполне достаточно для вибрационного уплотнения теплоблоков размером 600х300 мм.
Для укладки и съема формы в конструкции станка используется подкатная тележка, при этом оборудование рассчитано на нагрузку в 300 штук блока в день.
Бизнес план по производству теплоблоков
Отпускная цена фирменного трехслойного блока составляет 260 руб. Для получения постоянных заказов себестоимость блока 40х30х20 см должна быть не более 250 руб. при толщине утеплителя в 100 мм, прочной основы — 150 мм, декоративной облицовки — в 50 мм.
Соответственно, затраты на материалы для производства десяти полиблоков составят:
Всего затраты на материалы для изготовления десяти блоков составят 600-620 руб.
Кроме того, стоимость комплекта форм — это еще 10 тыс. рублей. Цена наиболее простого станка для теплоблоков – 85 тыс. руб. Всего затраты на производство первой коммерческой партии в 500 штук составят 30 тыс. руб. на материалы и 95 тыс. руб. на оборудование. Выручка от производства составит 125 тыс. руб.
Заключение
Производство теплоблоков, при использовании качественного оборудования и материалов, считается высокоприбыльным видом бизнеса. На самоокупаемость проекта потребуется минимум три месяца, после чего производство будет приносить устойчивую прибыль, при условии, что в месяц реализуется не менее тысячи полиблоков.
