Как сделать теплый руль

Subaru Impreza Sedan, белая › Бортжурнал › Подогрев руля. Часть 2. Нагревательный элемент

В первой части «подогрева руля» я писал, что проблема установки подогрева руля делится на две задачи:
1. Пропустить напряжение в руль.
2. Установить нагревательный элемент под оплёткой руля.

Эти две задачи взаимосвязаны: от того, какой максимальной силы ток мы сможем пропустить в руль, зависит возможная мощность устанавливаемого нагревательного элемента.

Первая задача была успешно выполнена установкой дополнительного шлейфа в подрулевой барабан, что в моей конфигурации позволяет пропустить ток к нагревательному элементу до 5 А, а это означает, что при напряжении 12,6 В максимальная мощность нагревательного элемента может быть до 60 Вт, что более чем достаточно.

Как я уже писал в первой части, типичная мощность нагревательных элементов руля обычно 20…60 Вт. При мощности ниже 25 Вт руль будет долго прогреваться. Выше 50 Вт – будет горячо. Вот на эти цифры и следует ориентироваться. В каких-то случаях проще подыскивать нагревательный элемент по его электрическому сопротивлению. Мощности в 50 Вт при напряжении 12 В соответствует сопротивление нагревателя 3 Ома. Значит, нам требуется нагревательный элемент сопротивлением 3…4 Ома.

За несколько лет я изучил различные виды нагревательных элементов. Расскажу о возможных вариантах, их достоинствах и недостатках.

1. При фразе «нагревательный элемент», первое, что приходит в голову – нихромовая проволока. Её можно намотать на обод руля и подать на неё напряжение. Но на практике оказалось всё не так просто!

Диаметр проволоки, которую удобно мотать (и не порвать) – 0,3 мм. Но при таком диаметре удельное сопротивление нихромовой проволоки довольно высокое 14 Ом/м. При напряжении 12 В, требуемый нагрев получается при длине 1…1,1 м. Не сложно посчитать (электрическая мощность равна напряжению в квадрате, делённому на сопротивление), что это соответствует мощности 10 Вт. Но это всего одна проволочка! А чтобы обмотать обод руля по всему периметру с шагом 1 см требуется почти 10 м проволоки. Сопротивление возрастёт в 10 раз, следовательно, мощность упадёт во столько же раз.

Значит, нужно увеличивать сечение (диаметр), либо соединять нескольких проволок параллельно. Чтобы получить мощность 50 Вт, нам потребуется 5 проволок длиной 1,1 м соединить параллельно Длина окружности руля 114 см, значит «намотать» отрезки длиной 1,1 м уже не получится, а укладывать их вдоль обода – крайне неудобно. Идея была отложена.

2. Раз нихромовая проволока имеет высокое удельное сопротивление, то нужно использовать проволоку из материала с более низким электрическим сопротивлением. Был испробован константан и манганин. Их сопротивление хоть и ниже нихрома, но не на столько, насколько требуется. Стальная проволока давала больше надежд, но и её электрическое сопротивление высоковато. Эксперименты привели к тому, что требуемым сопротивлением (а, следовательно, и мощностью) на длине 10 м обладает… медная проволока диаметром 0,25 мм. Мощность нагревателя получалась 60 Вт.

Мне этот вариант не очень понравился. Когда я сравнивал нагрев нихромовой и медной проволоки при одинаковой электрической мощности, то обратил внимание, что теплоотдача у меди ниже, чем у нихрома. Вячеслав также это подтвердил. Эта идея была уже ближе к реализации, но также отложена.

3. Вместо проволоки можно использовать углеродную ленту. Неплохой выбор лент для подогрева руля есть в компании АвтоТерм. Мне была любезно предоставлена на испытания углеродная лента шириной 40 мм (две ленты по 20 мм, включенные параллельно) длиной 1,3 м.

При напряжении 12 В мощность данной ленты составила 25 Вт (сопротивление 6 Ом). Благодаря большой площади нагрева, теплоотдача у ленты получается довольно высокой, выше, чем у нихрома. В принципе, даже такой мощности уже достаточно. Поначалу мне этот вариант понравился больше всего. Если бы ни одно но…

Ленту шириной 40 мм тяжело укладывать вдоль обода руля — она образует складки. Ведь, главной проблемой установки всех нагревательных элементов на руль – является то, что они «проступают» сквозь кожу! Кожа, даже на небольших неровностях со временем начнёт протираться, и весь рельеф «отобразится снаружи».

Пример установки углеродной ленты для подогрева руля можно посмотреть у kv-corona в БЖ его Toyota Corona. Я же продолжил поиски.

Как-то давно попалось мне в сети видео про установку подогрева руля:

В основе нагревательного элемента используется всё та же нихромовая проволока, правда, очень маленького сечения, поэтому таких проволочек включено 16 штук в параллель и длина их всего 50 см. Проволочки тонкие, и не проступают сквозь кожаную оплётку руля. Они закреплены на основу из самоклеящейся ленты, что удерживает их в фиксированном положении во время монтажа. Сама лента эластичная, при монтаже она тянется и позволяет наклеить её практически без складок. По сути, это вариант №1, но с устранёнными недостатками.

Производит это чудо питерская контора без имени (шифруются), представленная сайтом ПодогревРуля.рф. На странице «Установочные комплекты» я выбрал «Стандарт 4/4», созвонился с ними, перевёл деньги и через неделю получил заказ по почте.

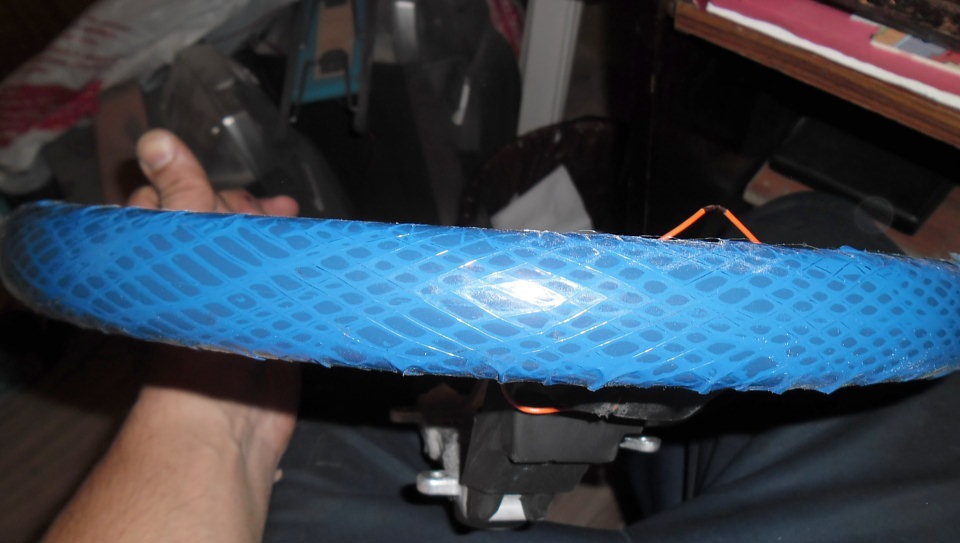

В комплект входят две ленты шириной 40 мм и длиной 50 см. Каждая лента рассчитана на 12 В, поэтому включаться они должны параллельно. Суммарный потребляемый ток нагревательных элементов составил примерно 3 А при напряжении 12,6 В, что соответствует мощности почти 40 Вт. (Как я писал в первой части «подогрева руля», при высоком токе, на подрулевом шлейфе довольно большое падение напряжения – около 1,5 В. Не нужно тешить себя мыслями, что нагревательный элемент будет запитываться от 13,8…14,2 В.)

Также в коробке имелся разъём для подключения нагревательных элементов к шлейфу, предохранитель в держателе, и выключатель со световой индикацией.

Со слов Павла, при установке нагревательного элемента возникли трудности: Если ленту не сильно натягивать – то образуются складки, а если сильно тянуть, то она рвётся. Нужно приноровиться. В итоге, со второго раза всё получилось! Паша отметил, что из известных ему вариантов, установка этого нагревательного элемента наиболее технологичная – самая быстрая по времени, но требующая определённого умения.

Вся проводка к тому времени уже была выполнена. Питание взял от цепи IGN2, от которой питается штатный подогрев сидений, заднего стекла и т.п. В цепь установлен предохранитель 5 А, что соответствует максимально допустимому току через шлейф.

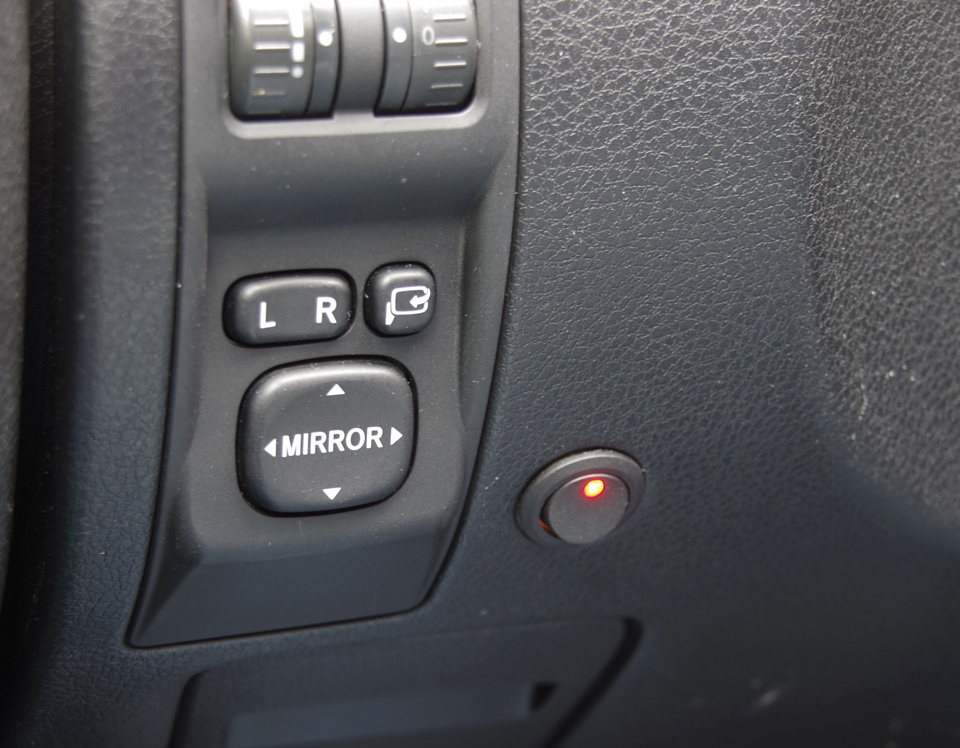

Выключатель я установил на пустующем месте выключения системы VDC – у меня её нет. Замена руля много времени не заняла. Все провода к нагревательным элементам спаял прямо в салоне машины, используя 12 В паяльник, и подсоединил разъёмы.

Замеры показали следующее:

– напряжение на шлейфе без нагрузки 14,2 В
– напряжение под нагрузкой 12,7 В
– ток нагревательного элемента 2,9 А
Это соответствует мощности 37 Вт.

Нынешняя зима не позволила полноценно провести испытания. Самая низкая температура утром была –6°C. После включения подогрева, примерно через минуту появляется едва заметное потепление обода руля. Ещё через минуту руль становится явно тёплым. Через 5 минут после включения руль становится таким приятным, что его не хочется выпускать из рук! Максимальная температура (45…50°C) достигается на 8-й минуте, и дальше температура не растёт, поэтому от установки термостата я отказался. Практика показала, что достаточно включать подогрев на время не больше чем на 10 минут.

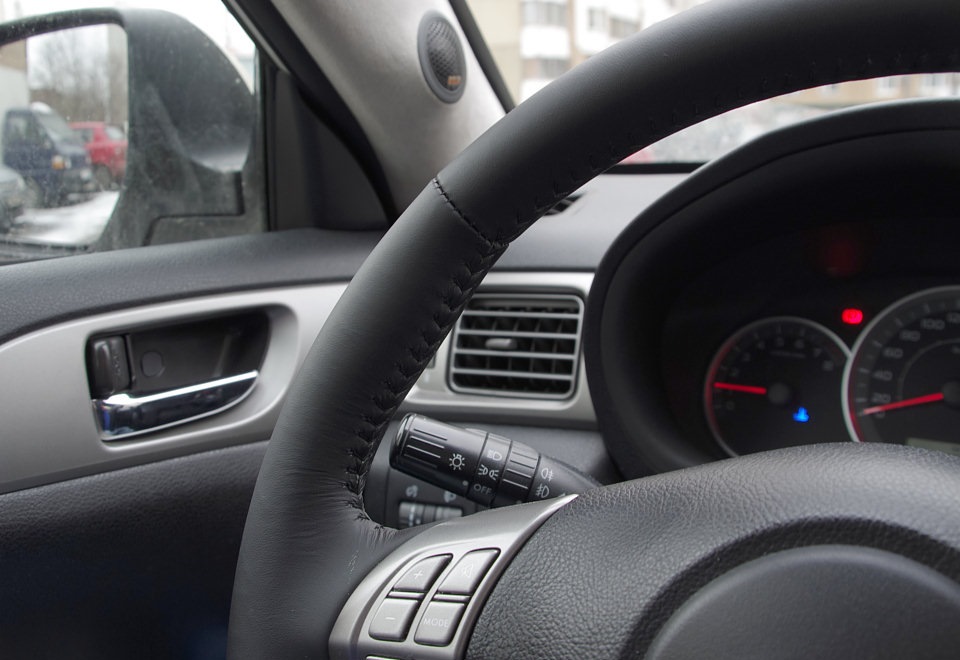

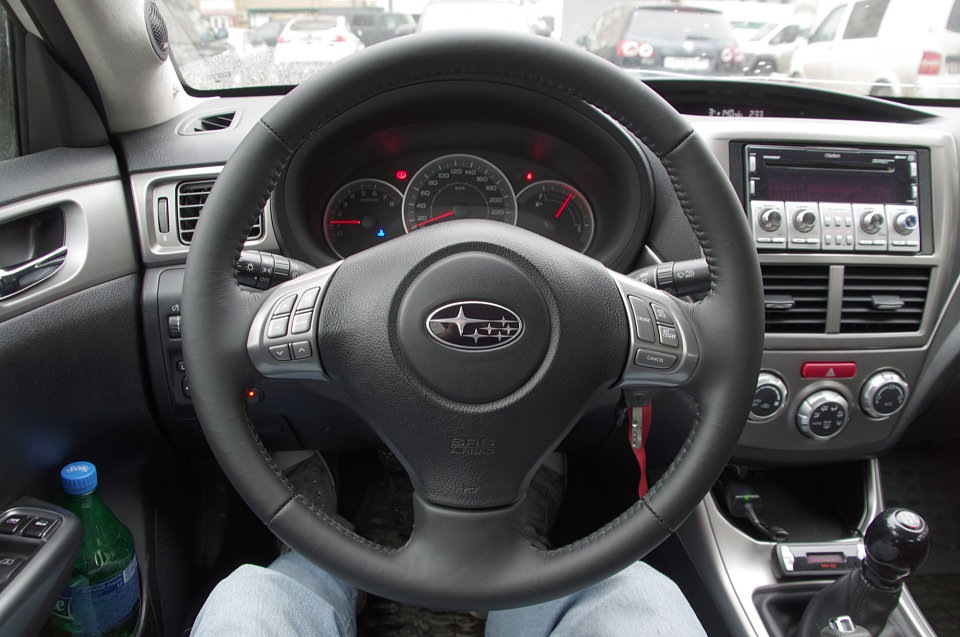

Нагревательные элементы расположены так, что охватывают практически весь периметр рулевого колеса. Не прогретой остаётся только нижняя часть на ширину нижней спицы руля. Стыковка нагревательных элементов в верхней части получилась столь узкой, что нащупать её практически невозможно.

Единственное, что мне не понравилось – это выключатель, который прислали вместе с установочным комплектом. В рекламе на сайте он был изображён с соответствующей пиктограммой, а пришёл просто чёрный пластик, Китай.

В качестве индикатора включения в нём используется обычная миниатюрная лампа накаливания, поэтому после 10 минут работы об него можно обжечь палец! В будущем я заменю лампочку светодиодом или установлю другой выключатель.

Добавлено в 2018 г. Заменил выключатель на кнопку без фиксации и поставил реле с таймером. Теперь, при нажатии кнопки, подогрев включается на 10 минут. В большинстве случаев этого достаточно. Если мало, можно ещё раз нажать на кнопку.

Источник

Подогрев руля своими руками

Многие автовладельцы в холодное время года сталкиваются с проблемой, когда садишься в автомобиль и приходится браться руками за ледяной руль. Порой даже при хорошо функционирующей системе обогрева салона руки в машине начинают мерзнуть, ведь нужно постоянно держаться за руль. В связи с этим рассмотренная ниже самоделка станет отличным дополнением, к тому же она проста, финансово не затратная и таким рулем можно оснастить абсолютно любой автомобиль.

За теплый руль зимой будет даже хотеться браться, чтобы обогреть руки, а не так, как раньше, держать его одной рукой, поочередно их меняя. Рассмотрим подробнее, как же своими руками можно сделать руль с подогревом.

Материалы и инструменты для изготовления:
— руль (можно купить недорогой новый или найти ненужный б/у);
— нагревательный элемент (провод от системы подогрева сидений или нихромовая проволока);
— ножовка и острый, крепкий нож;
— лавсановая изолента;
— маркер;
— клей (для склеивания пластмасс);
— паяльник;
— скобы или изолента для фиксации.

Шаг первый. Режем руль
Нужно найти старый или купить недорогой новый руль, который не жалко будет переделать. В руле нужно будет сделать с помощью ножа канавки, в них затем будет вставлять нагревательный элемент. Если намотать проволоку прямо поверх руля, это будет выглядеть не эстетично, да и руль будет иметь неприятные неровности. В связи с этим решено установить проволоку внутрь.

Шаг второй. Прячем проволоку и меняем внешний вид руля
Теперь, чтобы хорошо зафиксировать проволоку и скрыть ее, руль нужно хорошенько и качественно обматывать лавсановой изолентой. Для этих целей не подходит больше никакая другая пленка, так как именно лавсановая изолента способна выдерживать большую температуру, она при этом не плавится и не растягивается.
После этого руль можно обшить новым чехлом и придать ему более эстетичный вид. Если будет использоваться кожаный чехол, то его лучше всего сшивать толстыми нитками из шелка, они крепкие и рвутся реже всего.

Источник

Подогрев руля своими руками — детальная инструкция с фото

Подогрев руля, равно как и подогрев сидений, а также подогрев дворников — опции, сравнительно недавно вошедшие в нашу жизнь, однако, несмотря на это, они уже успели завоевать признание автомобилистов всего мира. Это и неудивительно, ведь каждая из вышеперечисленных опций повышает уровень комфорта и делает управление автомобиля более приятным и удобным.

Почти в каждом новом автомобиле можно встретить руль с подогревом, здесь, как говорится, все понятно, однако как быть тем, чей автомобиль лишен всех этих удобств, вариантов есть три: купить новый автомобиль, установить подогрев руля на каком-нибудь СТО, и третий, пожалуй самый сложный вариант — сделать подогрев руля своими руками.

Сегодня я расскажу вам о последнем варианте, для меня он более подходящий по двум причинам: во-первых это — повод что-то смастерить своими руками и получить бесценный опыт, а во-вторых это дешевле, чем покупать готовый руль с подогревом. Что из этого вышло, вы сейчас увидите, представляю вашему вниманию детальный фотоотчет как сделать руль с подогревом своими руками.

Читайте также:

Для работы вам нужно иметь:

Если все имеется можете приступать.

Подогрев руля своими руками — детальная инструкция

1. Прежде всего необходимо снять руль.

2. Вооружайтесь маркером и начинайте рисовать места прорезов канавок, в которые будет уложен нагревающийся провод. У меня вышло вытащить примерно 7 метров провода. Рисовать линии нужно как показано на фото, с небольшим уклоном и шагом примерно 2-3 см.

4. Провод нужно вклеивать, так он будет плотнее сидеть, в местах поворотов (возле спиц) можете зафиксировать его иголками или изолентой. Когда клей подсохнет изоленту можно будет снять.

5. Поверху провода нужно пройтись герметиком, так сказать зашпаклевать вырезанные канавки с вложенным проводом.

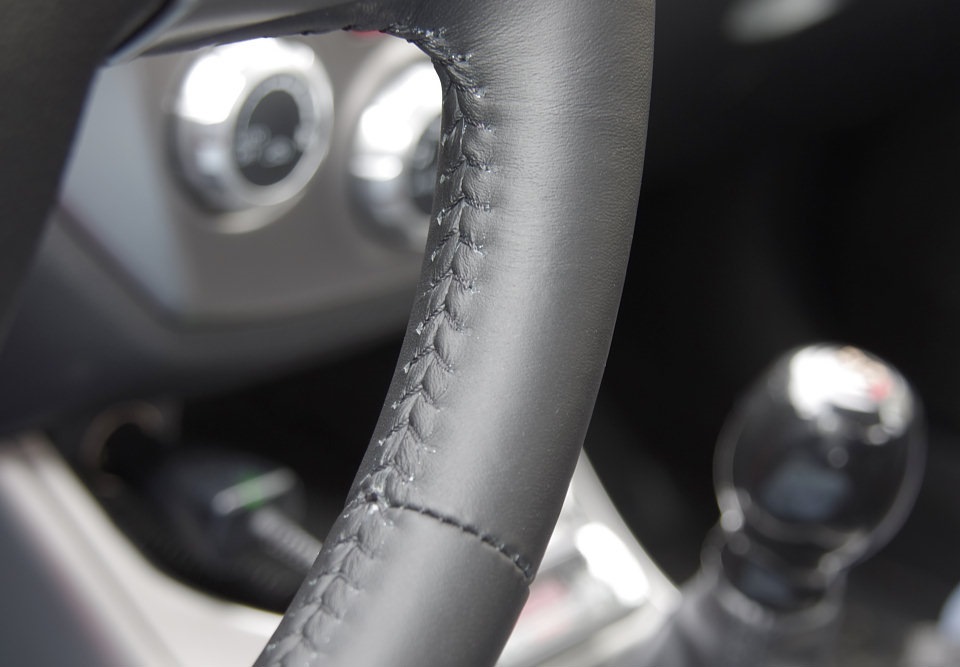

6. Следующий этап перетяжка руля кожей, как это сделать я когда-то писал.

7. Все, руль готов, осталось подключить подогрев!

Руль с подогревом — готов, осталось его подключить.

Как подключить подогрев руля

Есть несколько вариантов подключения, например используя clockspring, если имеются резервные провода, либо используя контактную площадку, с так называемыми скользящими контактами. Лишних проводов лично у меня не оказалось, да и к тому же разбирать улитку только для того, чтобы туда установить два провода — желания не было. Решил эту проблему другим путем.

1. Выпросил у токаря два медных кольца толщиной 1.5 мм, на них решил прицепить «+» и «-» соответственно.

2. К ним припаял провода, затем подключил через реле к АКБ. Чтобы нечаянно не разрядить его «в талую», забыв выключить подогрев на ночь, сделал так чтобы реле включалось только с включенным зажиганием.

3. После, взял двухсторонний скотч и закрепил с его помощью кольца на clockspring.

4. Налил эпоксидный клей между колец, это позволит предотвратить замыкание.

5. Оставил один контакт на «плюс», а «минус» взял с рулевого вала, один остался не задействован.

6. Сделал контакт в руле напротив колец, для этого просверлил отверстия.

7. Все заизолировал, чтобы не было соприкасания с рулем.

8. Пружину установил для того чтобы контакт был постоянно прижат к кольцам. Сделал это при помощи тоненькой пластинки, которая с одной стороны прижимается к рулю, а другая сторона давит на контакт.

Вот и все. Осталось установить руль на место.

Нагревание происходит быстро и равномерно за 2-3 минуты руль уже порядком теплый.

Управлять автомобилем стало намного приятнее, руки так и тянутся к теплой баранке. 🙂 Как и всегда после нескольких дней эксплуатации возникает один и то же вопрос: «Как я ездил без этого столько лет?» Пробуйте и у вас обязательно все получится. Спасибо за внимание.

Источник

Как сделать руль с подогревом своими руками?

Особенности и преимущества подогрева рулевого колеса

В сильные морозы, которые в нашей стране бывают достаточно часто, холодный руль способен создать существенный дискомфорт автомобилисту, который вынужден постоянно держаться за рулевое колесо рулями. Рулить в перчатках не очень удобно – каждый кто пробовал, знает об этом. В связи с этим многие задаются вопросом – где можно специальную оплетку на руль с подогревом купить и как ее установить? В

Специальный комплект для подогрева представляет собой теплопроводящий провод, закрепляющийся на штатном рулевом колесе. Оба конца подключаются к бортовой сети транспортного средства и обеспечивают работу устройства. Существуют более сложные и совершенные комплекты, которые содержат также регулятор для регулировки силы излучаемого тепла.

Рекомендации по выбору чехлов

Систему проводов лучше всего закрыть с помощью кожаного чехла. Его можно приобрести в готовом виде, но в этом случае нужно тщательно подбирать размер. При этом обязательно следует учитывать то, что под влиянием толщины изоляции и элемента подогрева рулевое колесо будет увеличено. Изделие из кожи рекомендуется заранее распарить либо же смягчить материал посредством обработки в спирте. Благодаря таким мероприятиям кожа растянется и отлично сядет на колесо. Подобный чехол можно также сшить своими руками, но для этого надо обладать хотя бы минимальными швейными навыками.

Рекомендуем: Виды и параметры колесных дисков

Обогрев для руля — вещь, полезная не только для автомобиля, но и для мотоцикла. Особенно, если человеку нужно ездить в холодное время года. На голову можно надеть шапку и шлем, а тело утеплить курткой, но согреть руки сложнее — крутить руль или управлять мотоциклом в рукавицах неудобно, а без них руки замёрзнут.

Подогрев руля — это хорошее приспособление, повышающее комфорт управления транспортным средством. Однако у него есть несколько недостатков, которые можно и исправить. Если ручки с обогревом просто обмотать изолентой, они будут выглядеть не очень привлекательно. Это можно легко замаскировать с помощью красивого чехла. Другой минус — более существенный: подогрев весьма затратен в отношении потребления энергии. Можно установить лампу ночного света с меньшей мощностью.

Что требуется для работы?

Старая накидка на кресло с подогревом

Для повышения уровня комфорта при эксплуатации своего автомобиля необходимо купить и установить оплетку на руль с подогревом. Сразу отметим, что существуют готовые комплекты, а также можно сделать подогрев самостоятельно из старого неиспользуемого авточехла с подогревом. Чтобы правильно выполнить эту работу, вам понадобится следующий набор инструментов, материалов и приспособлений:

Установка

Монтируем обогрев

В комплекте для установки подогрева руля должны идти контактные кольца, которыми соединяются части углеродной нагревательной ленты. В ободе необходимо пропилить углубления для контактных колец. Удобнее всего это делать с помощью отрезного диска и гравировальной машины. Такие же канавки для укладки проводов пропилите в ободе, спицах руля.

Установка термореле необходима для размыкания цепи обогрева при достижении заданной температуры. Не забудьте, что к термодатчику также подходят провода, для выхода которых нужно пропилить канавки в спице. Если вы самостоятельно собрали комплект для установки, рекомендуем использовать нормально замкнутые термореле с температурой срабатывания 45º.

Как сделать систему подогрева?

Для установки подогрева рулевого колеса вы должны немного разбираться в автоэлектрике. Наша инструкция поможет разобраться во всем даже новичкам без опыта.

Подготовительные работы

Оборачивание руля кабелем

Прежде всего, нужно очень осторожно и неспешно вытащить нагревательный элемент из найденной или купленной накидки на сиденье. Важно не повредить нагревающий кабель и вытащить его вместе с реле.

После этого можно приступить к демонтажу рулевого колеса. Здесь все зависит от конструктивных особенностей конкретной модели авто. Используйте документацию по обслуживанию своего транспортного средства для решения этой задачи. Важно при демонтажных работах нанести маркировку положения руля относительно вала, чтобы не сместить руль относительно оси – это сделает управление машиной невозможным.

Прокладка кабеля

Далее на руле нужно сделать разметку для прокладки нагревающего кабеля. Для этого сначала маркером нанесите линии пролегания провода – сделать это можно витками или по кругу. Постарайтесь соблюдать расстояние между витками около 2 см, иначе кабеля может не хватить. После работы надрежьте внешнюю поверхность руля, разместив в канавке греющий провод.

Произведите укладку кабеля, чтобы он нормально держался на руле. В нескольких местах зафиксируйте клеем. При этом прокладывайте провод таким образом, чтобы он прилегал к рулю достаточно плотно. В противном случае, он не прогреет рулевое колесо достаточно быстро и качественно. В случае необходимости временно зафиксируйте кабель изолентой, которую потом можно будет снять.

Завершающие работы

Обтяните руль готовым чехлом или кожей, в зависимости от ваших финансовых возможностей и личных предпочтений. В любом случае без дополнительной накладки вам не обойтись. За счет наличия чехла тепло от провода будет лучше распространяться по поверхности руля и греть равномерно.

Установите руль на место и подключите систему к бортовой сети машины. Это одна из самых сложных задач в процессе работы. Для этого вам понадобятся три свободных контакта, предусмотренные конструкцией. К ним подключите провода от греющего элемента.

Для удобства использования подогрева руля можно подключить его к кнопке подогрева задних стекол машины, отыскав соответствующую электрическую цепь и подключившись к ней. Для этого используйте медные пластины и паяльник.

Назначение функции подогрева

Функция обогрева руля, сидений и даже дворников была разработана и внедрена относительно недавно. За относительно короткое время ею начали пользоваться автолюбители во всём мире. Большинство из них с одобрением восприняли то, что позволило сделать поездки на машине более комфортными.

Поначалу подогрев руля устанавливался исключительно на моделях премиум-класса. Сейчас подобная функция есть и в более доступных автомобилях, но только в относительно новых.

Рекомендуем: Что делать, если появилась грыжа на колесе

В том случае, если транспортному средству много лет, или когда речь идет о дешёвом варианте, оснастить его обогревом руля можно такими способами:

Особенно актуально будет сделать обогрев руля своими руками для старых машин советского производства. Подобный тюнинг станет для них выгодным новшеством. Для работы потребуется купить некоторые детали. Экономить не нужно, ведь именно от них зависит то, насколько надёжно будет работать устройство.

По своей конструкции устройство представляет собой несколько нагревательных элементов.

Для того, чтобы можно было контролировать степень нагревания, а также отключить устройство, когда температура достигнет возможного предела, используется реле. Конструкция обогрева не так сложна, как может показаться на первый взгляд. Если приложить усилия, её можно без труда собрать самостоятельно, не обращаясь к специалисту.

Теперь собственно о том как подключить наш подогрев руля

Вариантов есть несколько:

Первый вариант мне не подошел, т. к. лишних проводов у меня не было, кроме того разбирать улитку исключительно ради того, чтобы впихнуть туда два провода — не особо хотелось. Короче, решил подключить самодельный подогрев руля следующим образом:

Подогрев руля: комплект для установки

В настоящее время существуют специальные наборы, которые позволяют на порядок быстрее и эффективнее организовать подогрев руля. В комплект входит теплопроводящий кабель, реле, отключающее устройство, а также провод для подсоединения. Вам требуется, так же как и в предыдущем случае, демонтировать руль. Только вот резать его не нужно. Обусловлено это тем, что провод плоский и им нужно просто обмотать руль и закрепить с помощью скотча.

Таким образом, подогрев руля, установка которого не займет много времени, будет выполнен более эстетично. Не нужно будет орудовать ножом и герметиком. Правда, есть тут и свои недостатки, такой комплект обойдется на порядок дороже обычной автомобильной грелки, которая в предыдущем случае выступала в качестве основного «донора». Но зато экономится время монтажа и нервы.
