Как сделать термопрокладку для ноутбука
Термопрокладка своими руками. Как узнать толщину? Паста или прокладка?
Бум продаж нэтбуков по всей стране уже закончился — некоторые девайсы уже перешагнули 5-летний рубеж, а многие из них уже требуют обслуживания. Такой форм-фактор накладывает свои особенности на ремонт и разбор устройства, хотя главное отличие этой нэтбуков не в этом. Дело в том, что вместо термопасты на видеочипе и процессоре там используется термопрокладка.
ОЗНАКОМИТЕЛЬНЫЙ FAQ
1. ТЕРМОПРОКЛАДКА
Это специальный термоинтерфейс из силикона, применяемый для охлаждения деталей ПК с высоким температурным режимом работы.
2. ЗАЧЕМ НУЖНА ТЕРМОПРОКЛАДКА, КОГДА ЕСТЬ ТЕРМОПАСТА?
Дело в том, что производители железа не всегда оптимально распределяют видеочип и процессор — они находятся на разной высоте на материнской плате. Таким образом при установке радиатора охлаждения появляются большие зазоры. Большие настолько, что термопасты не хватит, чтобы их закрыть — ведь большой слой термопасты не сможет обеспечить нужного охлаждения.
3. МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ТЕРМОПАСТУ ВМЕСТО ТЕРМОПРОКЛАДКИ?
По идее, термопрокладкой с большой натяжкой можно назвать густой-густой термопастой — она содержит в себе армирующие элементы, чтобы термопрокладка «не растекалась». Т.е. теоретически густая термопаста сможет заменить не сильно толстую термопрокладку. Однако, как мы уже знаем густой слой термопасты только навредит охлаждению, поэтому использовать её стоит только если зазор не превышает 0,2 мм. И, само собой, стоит использовать термопасту как можно «гуще», вроде КПТ-8 или Tuniq TX-3
4. ТОЛЩИНА ТЕРМОПРАКЛАДКИ ДЛЯ НОУТБУКА — КАК ОПРЕДЕЛИТЬ ПО ПРОИЗВОДИТЕЛЮ/МОДЕЛИ?
Зазор у каждого производителя свой. Проблема в том, что в мануалах и инструкциях по эксплуатации данный параметр никак не регламентируется.
Asus Eee Pc 1015PX —
Acer Aspire 5741, 5742 —
Acer Travelmate 8572(G) —
Acer Aspire 5551, 5552 —
Acer Aspire 5520, 7520 —
Acer eMachines D640 —
Hewlett packard HP 625 —
Hewlett packard Pavilion dv6 —
Hewlett packard ProBook 4510s —
Hewlett packard 4525s —
Dell Inspiron 7720 —
5. КАК ОПРЕДЕЛИТЬ ТОЛЩИНУ ТЕРМОПРОКЛАДКИ САМОМУ?
Тут поможет только метод «тыка» в прямом смысле этого слова. Нужно приложить термопрокладку или пластилин, если термопрокладку пока не купили, т.к. боитесь заказать не ту толщину. Далее прижимаете, ставите, закручиваете радиатор. Откручиваете всё заново и смотрим на наш «слепок». На нем должен быть отпечаток кристалла, это значит, что поверхности плотно соприкасаются, а значит у вас верная толщина.
6. МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ТЕРМОПАСТУ СОВМЕСТНО С ТЕРМОПРОКЛАДОЙ?
ТЕСТИРОВАНИЕ ТЕРМОИНТЕРФЕЙСОВ
Теперь мы протестируем каждый отдельный способ охлаждения. Тест проходил после полной загрузки ОС и дальнейшим запускам онлайн-фильма в качестве 720р через браузер Google Chrome. Тестирование мы проводили на базе нэтбука Asus EEE PC. Как добраться до термопрокладки для данной модели читайте в другом нашем материале.
Самодельная термопрокладка из бинта
Способ изготовления термопрокладки из бинта уже есть в интернете. Cуть в том, чтобы вырезать из бинта термопрокладку. Делайте бинт в несколько слоёв — в 4-5. Можете обмазюкать его в термпопасте просто покомкав, потому что, если вы будете пытаться намазать его на бинт, то бинт просто расползется — таковы реалии сегодняшних дней — нормального бинта в аптеке не купить. Если он будет выходить за кристалл процессора или видеочипа — нестрашно. Фото с процессора изготовления:
Тестирование показало не самый лучший результат — температура выше нормы при нагрузке (
80 градусов), фильм проигрывался с небольшими тормозами. Но одно можно сказать с уверенностью — до выключения ноута по достижению критической точки температуры не дойдёт. Такую прокладку всё-таки стоит рассматривать как временный вариант и/или ограничиться серфингом в сети, в общем, не нагружать ноутбук высокопроизводительными задачами.
ИТОГ: СРЕДНИЙ РЕЗУЛЬТАТ (
80 градусов в нагрузке)
Алюминиевая пластина
Самый лучший вариант из всех наших тестов — алюминий (как и медь) обладает отличной теплопроводностью, поэтому отвод тепла от чипа с помощью таких пластин — мудрое решение. Вопрос только в том, где их достать? Мы вырезали свои пластины из куска старого 1мм листа алюминия. Но если онного под рукой нет, то, как всегда, спасёт aliexpress. Там можно заказать медные пластины разной толщины: ссылка на aliexpress
Вернемся к нашим пластинам. Мы резали «на глаз», не сверяли с точностью до мм. Возможно, данный подход будет дилетантским, но с другой стороны — чем больше площадь пластины, тем больше она позволит «отвести» тепла, поэтому, если конструкция позволяет можете вырезать и бОльшую по объему пластину — лишь бы она хорошо прилегала к чипу.
Тестируем. Уже в начале теста результат был положительным. В режиме покоя температура не поднималась выше 50 градусов:
Затем стандартный тест с нагрузкой:
ИТОГ: ЛУЧШИЙ РЕЗУЛЬТАТ (
68 градусов в нагрузке)
Термопрокладка из Китая
Попробовали слой с двумя термопрокладками — стало только хуже, ведь теперь слой был уже 2мм. Надежда была на то, что давлением радиатора «выдавит» лишнюю термопрокладку и будет хорошее плотное соединение. Но увы
ИТОГ: НЕУДОВЛЕТВОРИТЕЛЬНЫЙ РЕЗУЛЬТАТ (
86-88 градусов в нагрузке)
Слой термопасты
0,1 мм оказался самым худшим вариантом среди теста. Использовалась термопаста Deep Cool Z5. Результат после начала просмотра превысил 98 градусов и ноутбук аварийно выключился.
ИТОГ: ХУДШИЙ РЕЗУЛЬТАТ (
98 градусов в нагрузке)
Задавайте свои вопросы к комментарии под этой статьёй.
Нужно ли проводить обслуживание видеокарты? Замена термопасты и термопрокладок и тесты
Много статей написано по поводу чистки компьютера от пыли, но обычно они ограничиваются заменой термопасты на процессоре, продуванием от пыли радиатора кулера на процессоре и других вентиляторов. Сегодня разберемся, нужно ли проводить обслуживание видеокарты. Под обслуживанием в данном случаи имеется ввиду чистка от пыли, замена термопасты и, если требуется замена термопрокладок.
Для большей наглядности мною были приобретены две видеокарты не первой свежести от разных производителей: GIGABYTE GeForce GTX 1080 Turbo OC 8G и AMD RX Vega 56 Air Boost.
Прежде чем начинать заниматься обслуживанием видеокарты, нужно понять, нужно ли оно вообще.
GIGABYTE GeForce GTX 1080 Turbo OC 8G
Для проверки рабочей температуры и общей стабильности работы я воспользуюсь встроенным стресс-тестом в программу 3DMark.
По времени он занимает примерно 20 минут, но в тоже время на 100 % эмулирует именно игровую нагрузку на видеокарту. Во время тестирования я также буду замерять температуру и другие показания с видеокарты программой HWiNFO64.
Результаты теста
Визуально каких-либо аномалий в температуре вроде и нет. Температура 83 °C для видеокарты считается в пределах нормы. Вот только смутил слишком низкий результат стабильности кадра, который составил всего 91,4 %.
Приступаем к разбору и обслуживанию видеокарты.
После снятия радиатора я был немного ошарашен.
Терпомаста была похожа на засохшую шпаклевку. После отсоединения радиатора что-то даже хрустнуло. Скорее всего, термопаста настолько сильно высохла, что приклеилась к радиатору. Во что превратились термопрокладки на цепях питания за время службы карты — сложно слово подобрать, их как будто пережевали и выплюнули. Термопрокладки на памяти были в лучшем состоянии, хоть немного и грязные.
Сама карта была достаточно чистая, только небольшое скопление грязи и пыли рядом с элементами питания.
Все это вкупе с перегретым VRM могло очень плохо кончиться.
После чистки и замены термопасты и частично термопрокладок, на памяти их менять не стал. У меня не оказалось подходящих, да и выглядели они не так страшно, как на питании.
Температура самого ядра совершенно не понизилась, всему виной достаточно высокая целевая температура, установленная производителем в BIOS.
Все дело в том, что целевая температура под нагрузкой составляет те самые 83 °C, что мы, собственно, и наблюдаем. Однако есть незначительное снижение оборотов турбины, что положительно отразилось на уровне шума.
Если более детально изучить логи мониторинга, то получается следующее. Обороты вентилятора регулируются в зависимости от температуры ядра. В то же время реального мониторинга температуры цепей питания у видеокарт Nvidia нет, что значительно усложняет процесс диагностики. Приходится более детально следить за рабочей частотой и потреблением, чтобы определить, есть ли тротлинг.
Из полученных данных можно сделать вывод, что во время работы перегревались именно цепи питания. Из-за них карта сбрасывала частоту ядра, и снижалось энергопотребление. Именно это и повлияло на результат стабильности частоты кадров в 3DMARK, что в конечном счете снижало общую производительность в играх. Снижение рабочей частоты ядра на 150–200 МГц — конечно, не так много. Потеря 5–10 FPS в играх для карты данного уровня производительности совершенно не проблема, а вот постоянные перегрев цепей питания неминуемо привел бы к выходу видеокарты их из строя.
В итоге обслуживание видеокарты повысило рабочие частоты на 200 МГц, продлило жизнь карте и сделало ее работу чуть тише.
AMD RX Vega 56 Air Boost
С данной видеокартой все несколько интереснее и запутаннее, как и вообще с продукцией от компании AMD.
Снова запускаем тест стабильности 3DMark Time Spy на 20 циклов.
Видеокарта работала исправно, и основные температуры также были в норме, хоть и слегка высоковаты. Однако датчик температуры Hot Spot (самая горячая точка на карте) во время работы легко переваливает за 100 °C при лимите в 105 °C.
Hot Spot — это не какая-то конкретная точка на карте, это именно самая горячая точка.
Так как увеличение оборотов кулера никак не влияло на температуру Hot Spot, я решил, что проблема снова кроется в цепях питания.
Внешне термопрокладки выглядят достаточно хорошо, но они были очень сухие. Если их тронуть, они начинали сыпаться как песок.
Как я уже сказал, сама карта была очень чистая, много времени на обслуживание не ушло.
После обслуживания запускаем снова тест стабильности на 20 минут.
А теперь подробнее разберем логи мониторинга. В данном случае обслуживание видеокарты положительно отразилось на температуре ядра, но главное датчик хот спот потерял более 20 °C. Помимо этого значительно уменьшились обороты вентилятора. Конечно, вместе с этим увеличивались и рабочие частоты, ведь у карты включался тротлинг из-за перегрева цепей питания.
Выводы
Для обеспечения нормальных условий работы компьютера, комплектующие системного блока нуждаются в регулярном обслуживании и видеокарту тут совершенно не исключение.
Пыль, грязь, шесть домашних животных, высохшая термопаста и пришедшие в негодность термопрокладки в значительной степени ухудшают охлаждение что в конечном счете приведет к перегреву устройства.
Обслуживание видеокарты несколько увеличит ее производительность и уменьшит шум. Но, самое главное, продлит срок службы, так как работа на повышенных температурах не идет на пользу технике.
Данные модели видеокарт выбраны не случайно — им исполнилось уже минимум три года, а это значит, что никакой гарантии уже нет. Возможно, они и проходили какое-то обслуживание у бывших владельцев, но я более чем уверен, оно ограничивалось максимум заменой термопасты и продувкой от пыли.
Комплект термопрокладок и термопаста обошлись примерно в 2000 рублей. Вот он — краеугольный камень выбора видеокарты: купить б/у подешевле и заниматься чисткой и обслуживанием или же приобрести новое подороже, установить в компьютер и играть. Покупая комплектующие, уже кем-то использованные или с истекшим гарантийным сроком, обязательно задумайтесь об обслуживании видеокарты.
Кстати, вот один из примеров в Youtube о том, как поменять термоинтерфейс видеокарты:
Термопрокладка ноутбука
Всем здравствуйте, на днях разбирал Acer Aspire. Снял систему охлаждения, стал чистить, в результате на термопрокладке образовалась весьма существенная продольная вмятина от иглы (не спрашивайте почему). Отразится ли это на теплопроводности? Менять ли в данном случае термопрокладку? Можно ли ее заменить на медную пластину со слоем термопасты? Спасибо.
Дубликаты не найдены
и все таки, ПОЧЕМУ ОТ ИГЛЫ ВМЯТИНА.
тогда ерунда, ничего страшного
В серии асусов К40 и К50, была проблема с плохим прижимом и пересыханием (как следствие) термопрокладок. После двух лет работы ноута, из-за этого вылетали видюхи. После замены на медяху, такой болячки не повторялось.
А по k43ta подскажите, полтора года прошло, но вдруг прочитаете. Горячий как черт AMD A6 3400 греется в простое 55, игры тянет, но нагрев идёт до 95 градусов с отключением, воздух горячий выгоняет хорошо, но ощущение что этому процессору и видеокарте просто мало этой системы охлаждения. Подскажите что можно сделать?
Зависит от возраста ноута и режима эксплуатации. Термотрубки тоже со временем дохнут. Сколько прошло времени после профилактики? Менялась ли термопрокладка, и если да, то какой коэффициент теплопередачи прокладки? Дешевые термопрокладки не соответствют заявленым характеристикам. Лучше вместо прокладки медь использовать. Какая паста использовадась? Если КПТ-8, то срочно заменить на нормальную. Плюс нагрев может идти от высохших кондеров (недостаток питания), основной блок питания может давать гармоники.
В общем, причин мульЙон. Но обычно первое, проверка СО. Как проверить термотрубки, гайды есть интернете.
Ноутбуку 5 лет и никакого ТО не производилось. Разобрал его полностью. Оказалось что радиатор забит изнутри, но это решаемая мелочь. Очень огорчилась качество Asus, термотрубки и медное покрытие пластика начало покрываться коррозией, на видеокарте и процессоре термопаста размазана кусками, тоже самое и с чипами памяти, накрыты огромными кусками термопрокладок, причем один чип только на 70% прижимает радиатор, остальное открыто. Новая паста, лишнее от прокладок обрезано и все вычищено, до 65 градусов упала температура под нагрузкой. Asus огорчает.
Хорошо что все обошлось.
НО, термопрокладки нужно менять. При «шивилении» они востанавливают свои свойства, но потом РЕЗКО их теряют.
Оксид появляется в случае повышеной влажности абсолютно у всех ноутов, дополнительных защитных покрытий нет (очень редко красят Термотрубки в черный). Продувку ноута (большой клизмой 0,5 л) желательно делать раз в год, при наличии пушных зверей, раз в пол года. Даже в идеально чистом доме в ноутах будет пыль.
Качество современных ноутов, по сравнению с 5-10 лет назад, упало в раза два (если учитывать средний ценовой диапазон)
А может тоже прочитаете) А какую нормальную термопасту можно мазать? А то только вот вчера кпт-8 положил
Я ремонтами уже лет пять не занимаюсь, может быть есть уже что-то лучше.
Проблема КПТ не в том что она по составу плохая и морально устаревшая, а в том что делают ее все кому не лень, без соблюдения техпроцесса.
Грубо говоря, можно взять в качестве теплопроводного наполнителя оксид титана (он почти теплоизолятор), смешать с вазелином и глицерином и продавать как КПТ. То же самое можно сделать с алюминиевой пудрой (в народе «серебрин») и продавать как дорогую TITAN.
В случае если есть время и желание:
Самый верный способ подбора, это брать и проверять. Это очень удобно делать на старых машинах с «голым» кристалом процессора. Один термодатчик на кристал, другой к радиатору.
При возростании температуры записиваем дельта t по времени, и строим графики для разных паст. У какой пасты средняя дельта меньше ту и выбираем.

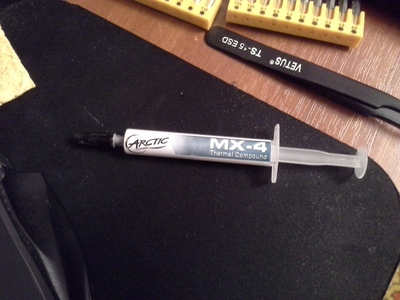

Хаа! Идеально! Я как раз у друга половинку именно такой взял. Уже ноут начинил, как раз с голыми камнями. И скажу я Вам, эффект определенно есть. Видяха с почти 70 на кпт упала до 57. Процы с 73 до 64. Это в нагрузке. По всяким мелочам даже вентилятор не всегда включается. Короче с Вашим советом согласен, паста явно работает. На днях себе прикуплю. Спасибо!
этот неловкий момент когда у тебя асус k50id, ноуту уже примерно 6 лет, пошел 7й, не так давно начал шуметь, скачал прогу проверить температуту, 80 градусов виюдхи, збс. стоит 2 синих термопрокладки, вот думаю пора заменить хд
подскажите, пожалуйста, вот прикупил медные пластинки (хочу на пробу вставить их + немного термопасты) и заодно прикупил термопленку новую, протестирую, так вот, вопрос: можно ли термопасту нанести на обе стороны медной пластинки?
Нужно. Должен получится бутерброд: кристалл, паста, пластина, паста, площядки термотрубки. Без термопасты не применять!
Про термопленку. Желтенькая, прозрачная? Такая только для термоизоляции используется. По крайней мере, большинство называют «термопленка», пленку для изоляции от тепла.
Толщину пластины я подбирал слесарными щупами. Собираем охлаждение и смотрим зазор. Термопаста должна выровнять поверхносты и заполнить раковинки, она не должна быть толстым слоем между деталями. Поэтому чем точнее подобрана пластина тем лучше.
И да, на всякий случай, пластина должна быть одна.
Спасибо за консультацию.
Там, где стоит термопрокладка, прижим обычно плохой и термопаста даже через медь не сработает, а ставить на термоклей не стоит. Прокладку не сложно купить, если покоцана сильно.
За тобой уже выехали.
я как-то использовал 50-копеечные монеты в этих целях. Помогло, как ни странно
Ну так, повазюкуал немного по листу наждачки, зеркала не было, но более-менее ровно стало.
Вышел из строя водяной блок охлаждения
Сам блок охлаждения, как вы могли уже догадаться, вот
Теперь мобильные карты Max-Q RTX 3000 не будут маркироваться
Как отключить дискретную графику в ноутбуке HP Pavilion 15-n088sr
Неисправность дискретной видеокарты-довольно частая проблема в ноутбуках с графикой от AMD Radeon. И в моем случае в ноутбуке HP Pavilion 15-n088sr с материнской платой DA0U83MB6E0,
вышла из строя дискретная видеокарта AMD Radeon 8600M.
В Bios ноутбука отсутствует возможность ее программно отключить. В диспетчере устройств Windows при ее отключении будет некорректно работать встроенная процессорная графика Intel HD. Так что единственным вариантом решения проблемы будет модификация материнской платы.

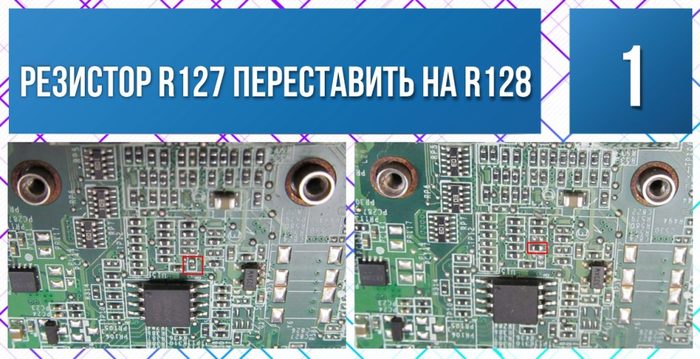

Переделка на встроенное процессорное видео UMA, в данном ноутбуке HP Pavilion 15-n088sr не сложное. Для этого нужно 10ком резистор r127 переставить на r128,
и затем снять катушку (дроссель) PL8 +VGA_CORE (питание видеоядра).
После этих манипуляций должна отключиться дискретная видеокарта AMD Radeon 8600M, и в диспетчере устройств будет отображаться только процессорная графика Intel HD.
Если остались какие либо вопросы по разборке и сборке ноутбука или другие, можете посмотреть весь процесс ремонта в видео.
Падение частот процессора в ноутбуке Asus
И да, ноут не всю ночь маслал на полной загрузке проца, включил сериал на повторе и загружаться кой-чего поставил. А тут уже стресс тест включил, чтоб убедиться, что не скидывает частоту. Надеюсь, кому-то поможет. В нашем сегменте решения не нашёл, видимо потому что ноут совсем свежий и никому ещё в голову не пришло полностью на нем винду переставлять. Решение простое, но эффективное. Всем удачи.
Ремонт типичной неисправности хламбуков IRBIS, Digma и Dexp
Всем привет! На операционном столе «ноутбук» IRBIS NB110.
Уже несколько аппаратов было восстановлено с подобной неисправностью. Проявляется это следующим образом: аппарат перестает включаться, заряд идет. При этом клавиатура может быть не повреждена, либо есть недостающие клавиши (как правило недостает как раз кнопки включения, мембрана остается на месте), но при нажатии кнопки питания ничего не происходит. Также в этом ремонте восстановим развалившиеся крепления петли матрицы.
Крепление петли восстановим эпоксидкой, а пока она будет сохнуть, продолжим ремонт

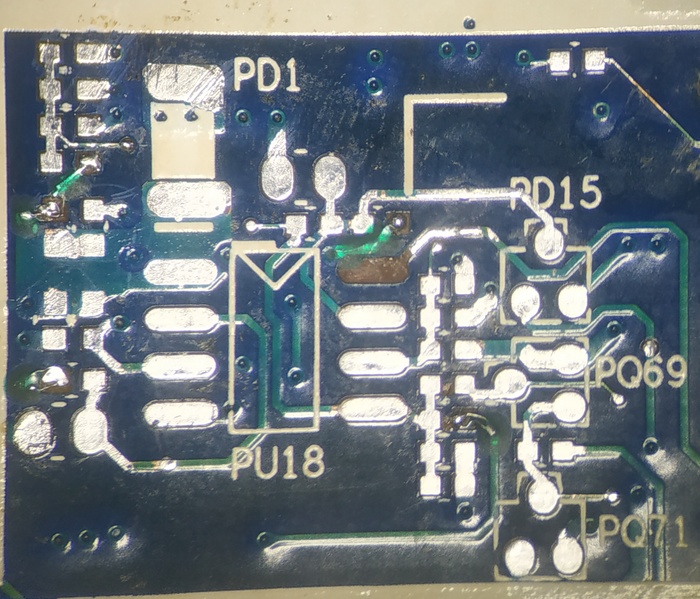

Как правило (а это было в каждом случае) на таких аппаратах стоит контроллер питания AXP, в данном случае AXP288. Найдем даташит на него.
Простота этих контроллеров питания позволяет решить проблему невключения!
Так и есть, при замыкании этого контакта на землю, аппарат начинает включаться и всё работает. Получается, мы можем вывести отдельную кнопку включения. Так и сделаем.
Кнопка, которую я использовал, обычно ставится в сигнализациях. Сверлим в корпусе отверстие так, чтобы кнопка входила (но не стоит перебарщивать). Кнопка не может держаться сама по себе, поэтому промежуток заполним эпоксидкой и дадим высохнуть.
После сборки проверяем проделанную работу. Крепление петли восстановлено, а хламбук снова включается 🙂
Надеюсь, данная инструкция кому то пригодится, т.к. люди всё чаще стали покупать подобные поделки, ввиду отсутствия денег на нормальные ноутбуки.
Всем спасибо за внимание!
Ноутбук после чистки
Попался мне ноутбук после чистки «сына маминой подруги».
Ноутбук включается, но нет инициализации. Черный экран и все. Видать «мастер» не вынимая батарею отключил и подключил шлейф матрицы, фото без батареи(батарея на ноутбуке не съемная)
Но это оказались не все проблемы. Сломан разъем тачпада
И ноутбук наотрез отказывается работать от батареи. Показывает что идет заряд, но работать отказывается. Оказалось не вкручен винт который замыкает минус батареи(я не знаю зачем асусы так сделали, но даже стрелочки нет что здесь винт закручивается.
Вкрутил винт, батарея стала работать.
Но и это оказалось не все. Прием вайфая очень слабый. В трех метрах не видит роутер. Замена коаксиального кабеля(подозрение было что перегнут и перебит) ничего не дала. Присмотрелся а оказалось что при разборке в цепи приема/передачи сигнала сбит конденсатор
Восстановил и вуаля:
Мораль: сын маминой подруги оказался невнимательный, неакуратным «мастером».
Мораль2: если остался лишний винтик, то может оказаться что он очень важен.
USB Hub и я снова в строю!
Добрый день, дорогие 3дшники и им сочуствующие!
И вот день X настал, рабочий компьютер вернулся из ремонта в родные пенаты.
У меня за это время к нему появился еще и большой монитор. Итого при подключении к нему я занял все возможные разъемы. И пригорюнился. Больно он стал похож на паука с паутиной во все стороны.
Начал искать варианты, когда это можно было избежать.
И наткнулся на интересную вещь, под названием док-станция или usb hub. Когда все провода подключаются в отдельную приблуду, а из нее тянется один единственный кабель Thunderbolt USB Type-C к твоей машине.
Ищу такие штуки у нас, чтобы быстро пришло и не нужно было ждать из-за рубежа.
Находятся примерно такие варианты:
Но они все не подходят, поскольку мне кроме мышки и жесткого диска нужно подключить еще монитор, колонки, гарнитуру (на случай переговоров) и микрофон ( на случай трансляций). А это прям большая куча проводов по всему столу получается. Долго подключать каждый раз и ноутбук быстро не отсоединить.
Посмотрел на описание, посмотрел на отзывы и. в общем, решился. Заказал.)
Ехала посылка меньше недели. Был приятно удивлен, когда сегодня с утра курьер позвонил и сказал, что прибудет через 10 минут.
Принял посылку, распаковал чудо и чуть-чуть засомневался, что все сработает, как надо. Ведь нужно подключить много всего. (сзади как раз видны провода от ноутбука)
Отодвинул стол, сделал рекомбинацию проводной паутины, все подключил через один единственный провод:
Иии. все заработало. Все самостоятельно подключилось, предложило установить драйвера. И нет как будто-бы никакого USB Hubа, а есть только мой ноутбук. Очень рад и доволен, спешу вот поделиться.))
Спасибо всем, кто дочитал!
В скором времени надеюсь вернуться в эфирный строй и продолжить обучение Unreal Engine 4.
Некачественные ноутбуки
У отца обнаружил такой вот стим панк.
Экран и задняя панель просто расслоились.
Скинул фото в рабочий чат. Тут же пришла ответочка.
Скидывайте свои шедевры!
Ноутбук Asus X552C после удара
Ноутбук Asus X552C принесли с жалобой на то что не включается после удара по клавиатуре.
Слегка ударили, он выключился и теперь не включается
Разбираю ноутбук и снимаю радиатор с материнской платы
Сразу же обращаю внимание на видеочип
На кристалле большая трещина
Замеряю сопротивление видеоядра. Менее 1 Ом.
Это короткое замыкание, видеочип необходимо менять на новый. Либо можно снять и переделать плату только на встроенную графику.

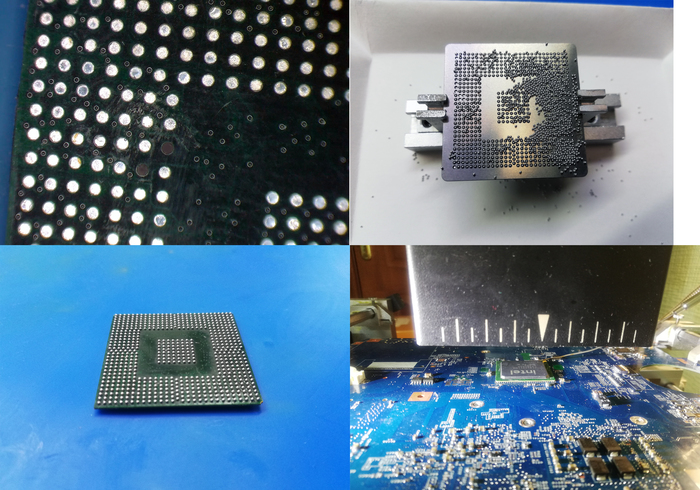

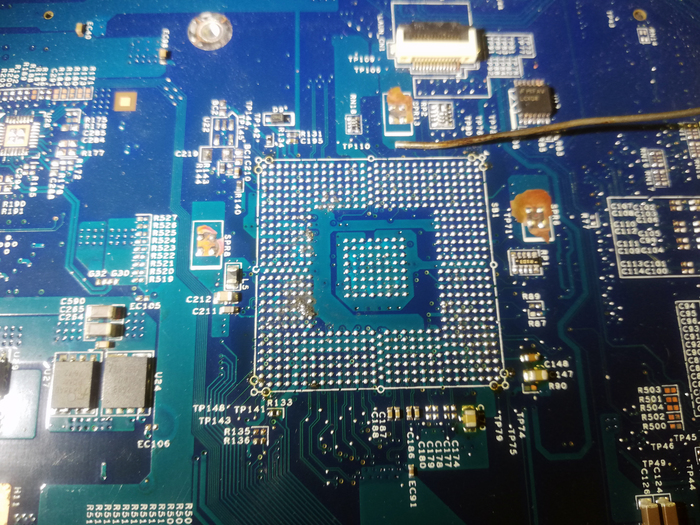

Снимаю микросхему на паяльной станции.
Поскольку стоимость данной микросхемы не высокая, было принято решение поменять графику без переделки платы. Плюс на данной платформе можно поиметь проблемы с куллером после отключения дискретной графики. Прошивка Bios на версию uma может не помочь.
Поэтому запаиваю новый исправный видеочип и проверяю его сопротивление ядра.
Сопротивление в норме. Теперь можно пробовать включать ноутбук.
Включается, работает. С видеосистемой всё в порядке
Все тесты под нагрузкой прошли успешно. Ремонт ограничился заменой видеочипа.
Там капля воды попала. Мне ремонт не нужен. Просто почистить.
Когда слышу эту фразу, почему-то отпадает желание брать в ремонт такой ноутбук.
1. Из-за того, что «просто почистить» после залития в 99% случаев не бывает. Аппарат часто несут уже тогда, когда начинаются серьезные проблемы в работе или он совсем перестает включаться. А если он все еще нормально работает, то не факт, что после простой разборки для осмотра, он все еще будет работать нормально. А это попадос на бабки.
Благо у приемщика нервы крепкие и он справляется с такой задачей ежедневно =)
Так вот, чтобы каждый раз не приходилось объяснять, как же это «просто почистить» происходит, решил накидать этот пост. По возможности будем давать ссылку на него. Для наглядности тут будет много фото. Но сложных инженерных изысканий тут не будет, т.к. намеренно взял простой, но долгий ремонт для демонстрации.
К слову, хозяин данного пациента все прекрасно понял и надежды у него было мало.
Клавиатура хрустит и на ней явные следы залития.

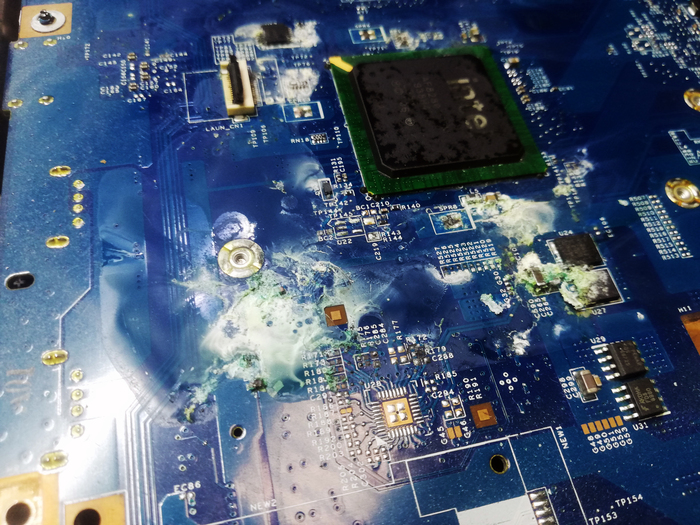

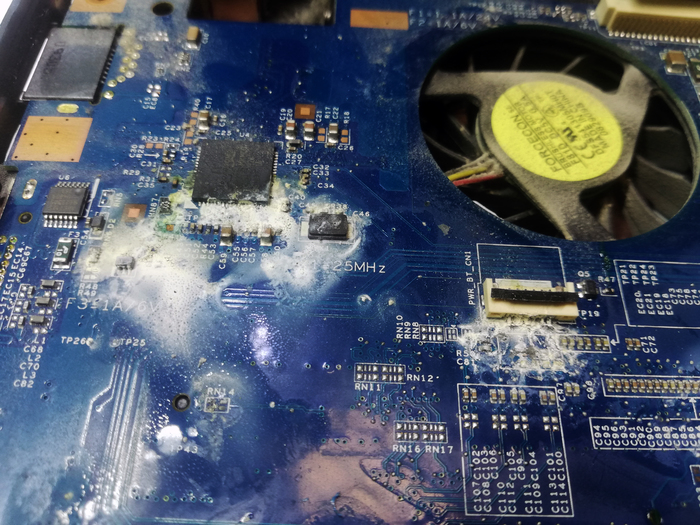

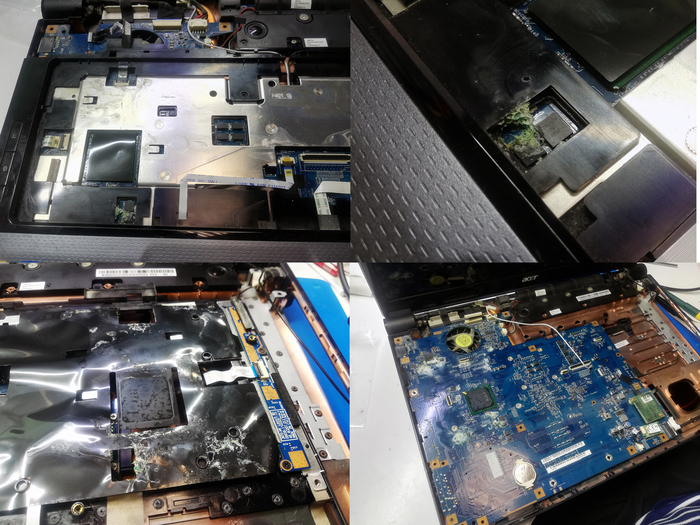

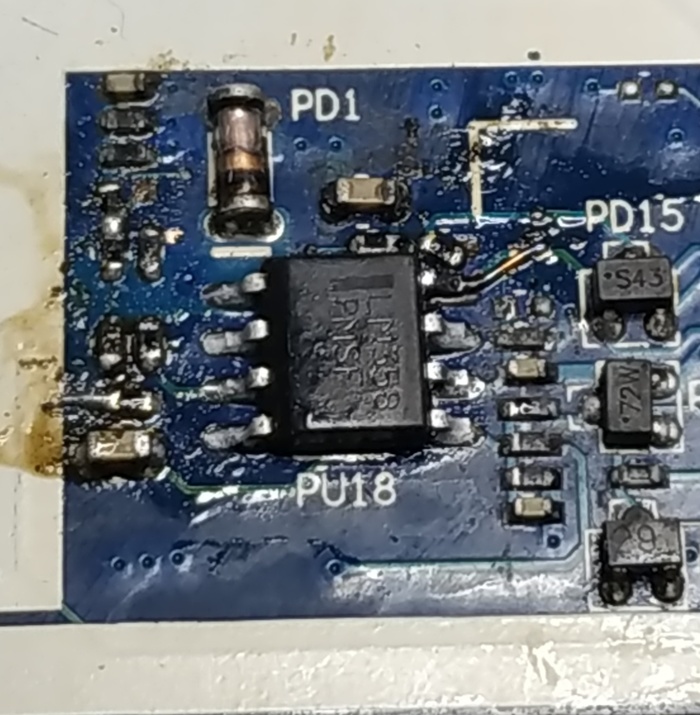

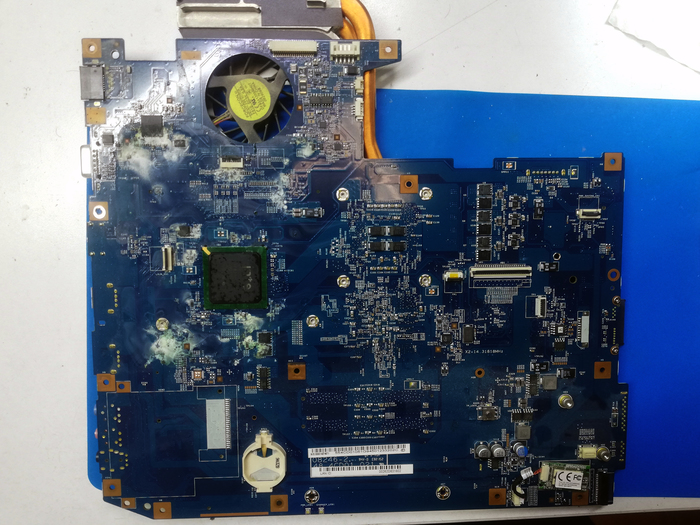

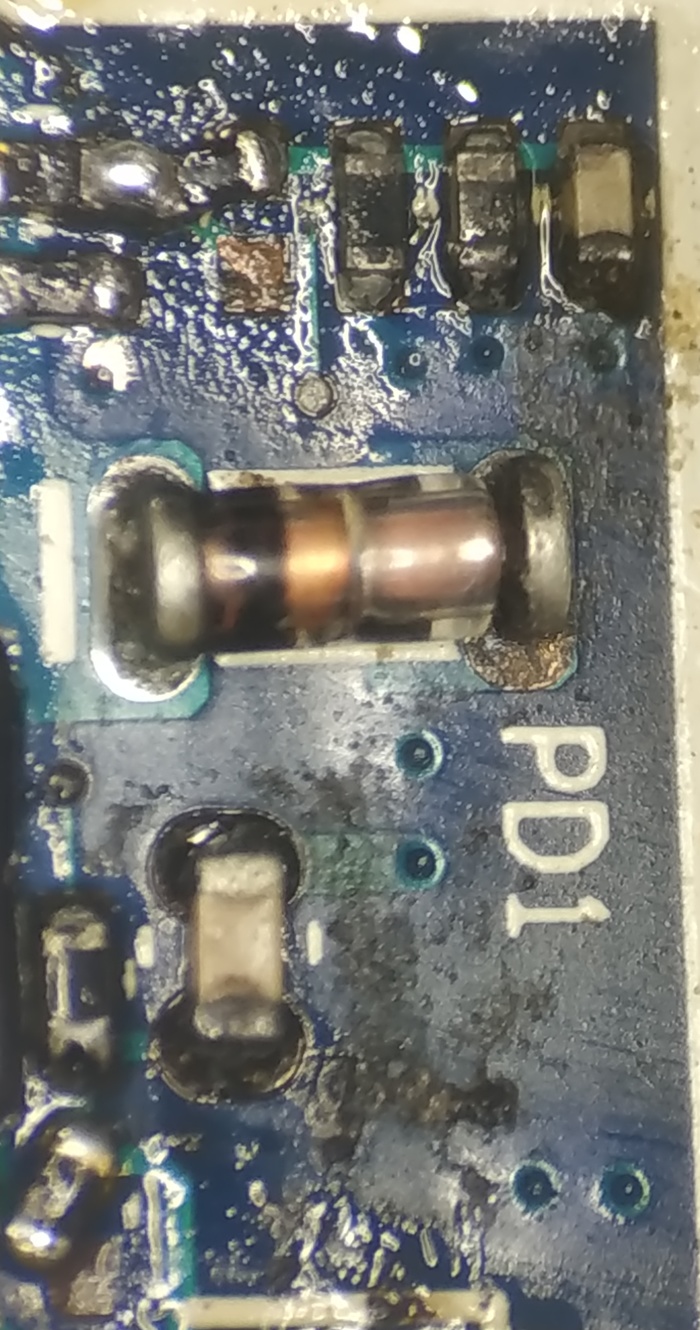

Даже пытаться включать не будем его. Сразу разбираем. Сразу видим много всего интересного.

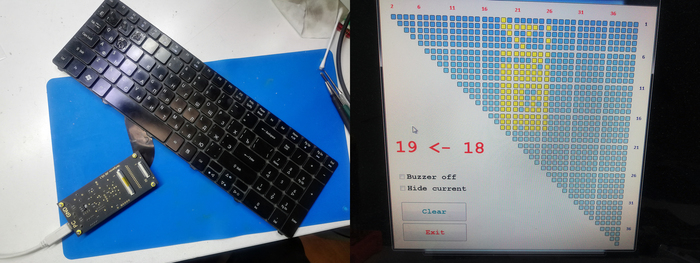

Сразу проверим клавиатур.
Тут прям повезло. Клавиши залипают, но все работают.
Начнем «просто чистить».

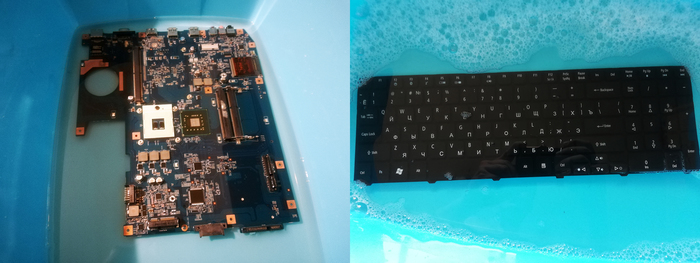

Просто закидываем мать и клаву в тазик с раствором и оставляем там на несколько часов.
Теперь, просто, полоскаем мать в проточной воде, а затем промоем спиртом, чтобы он вытянул воду из трудно доступных мест. Еще раз повторю: чтобы вытянул, а не для того чтобы в нем мыть плату. Не знаю, откуда пошло мнение, что плату нужно мыть в спирте, но это глубокое заблуждение. Спирт не способен удалить органику и окислы с платы!
Про это будет один из следующих постов: буду сравнивать различные жидкости при чистке залитых плат.
Клавиатуру достаточно промыть водой. В спирт окунать не стоит, т.к. он может растворить дорожки подложки и шлейфа.

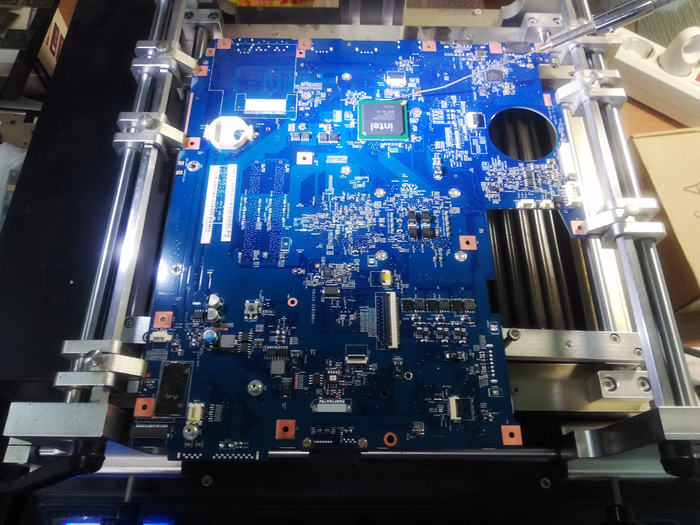

Теперь кидаем плату на паялку и сушим ее.
Сейчас нам прекрасно видны все косяки на плате. Можно внимательно осмотреть под микроскопом все повреждения и прикинуть стоимость ремонта. Но есть нюанс. Мы пока не знаем, что у нас под южным мостом. Т.к. он был обильно залит, предполагаем, что под ним все тоже «просто».

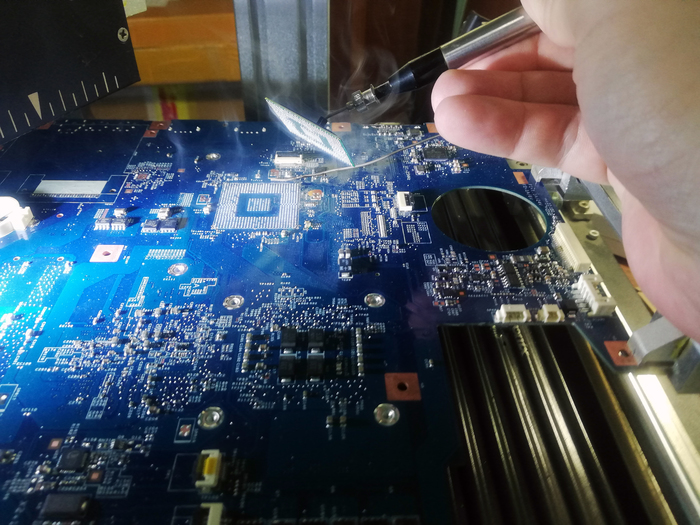

Просто снимаем его.
К югу мы еще вернемся, а пока еще один очень важный нюанс.

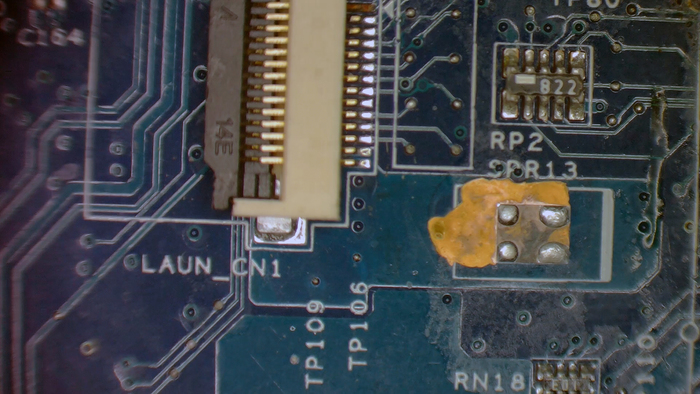

Жидкость, попав на плату начинает ее жрать. Особо успешно она это делает в местах соприкосновения различных металлов. Но и если просто попадет на открытую медь, то будет грызть ее, пока полностью не удалят все следы окисления. Таким образом, коррозия проникает под маску платы (лак). Пример на фото

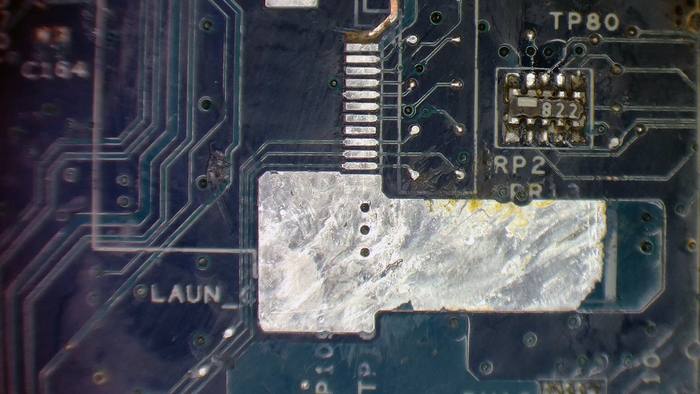

Вроде бы слегка облупилась маска, но чего тут такого. Но на самом деле, коррозия уже далеко под маской. Если она дойдет до переходных отверстий (в нашем случае, 3 точки возле коннектора шлейфа), то может уйти вглубь платы и ремонт усложнится в разы. Поэтому нам нужно все зачистить и остановить процесс окисления. Маска, под которой гниет медь, вздувается и достаточно легко снимается нагретым паяльником (или скальпелем можно зачистить). В итоге, имеем вот такую непотребность
Сняли коннектор, сняли маску и залудили дорожку. Сверху под коннектором еще одна гнилая дорожка была.
Вот еще парочка гнилых мест:
Тут пара конденсаторов отвалилась.

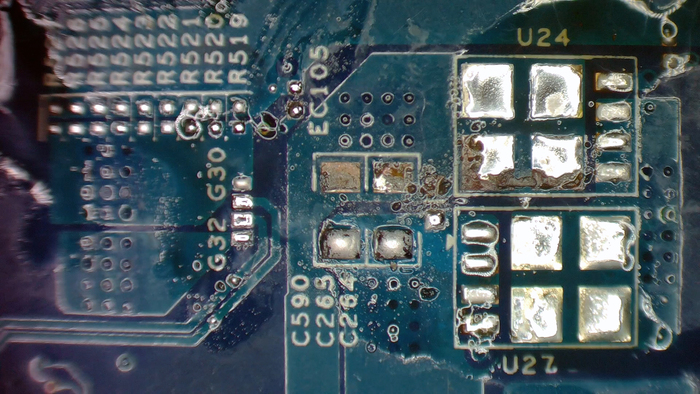

А тут под ключами все прогнило:
Их тоже зачищаем и восстанавливаем. При необходимости можно сдвинуть конденсаторы, чтобы не колхозить с проволокой.
Вернемся к южному мосту.

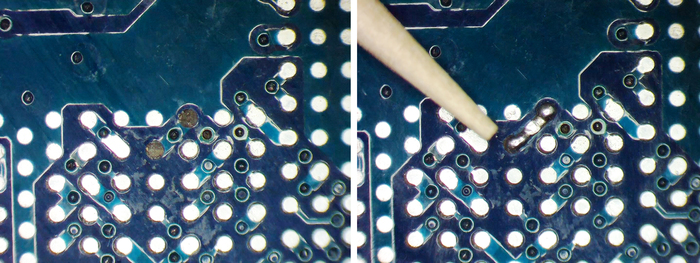

Под ним отгнили 2 пятака. Восстанавливаем их:
Конец зуботычки для масштаба.

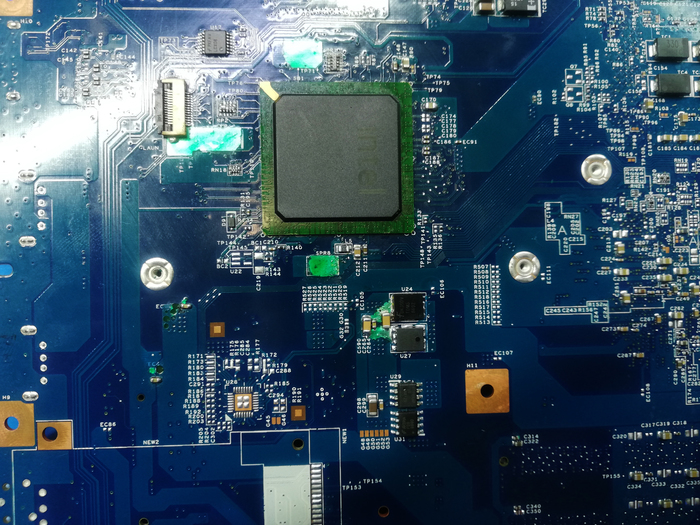

Далее покрываем все необходимое маской (зеленкой).

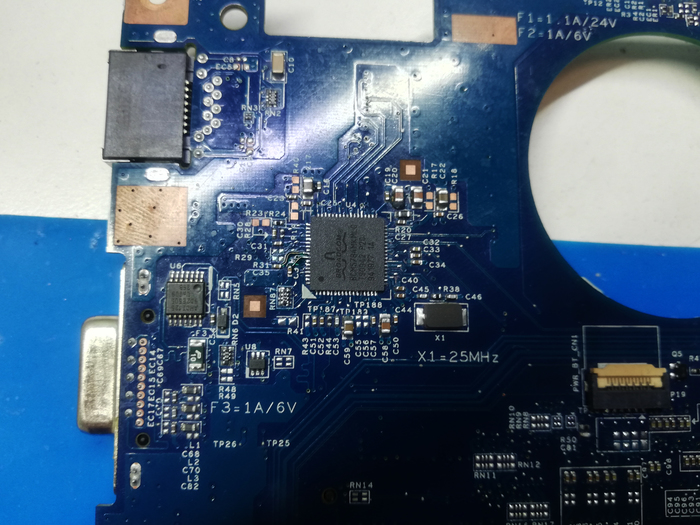

И вот тут еще пару дорожек кидаем (слева от контроллера):
Это контроллер LAN.
И закидываем плату под ультрафиолетовую лампу.

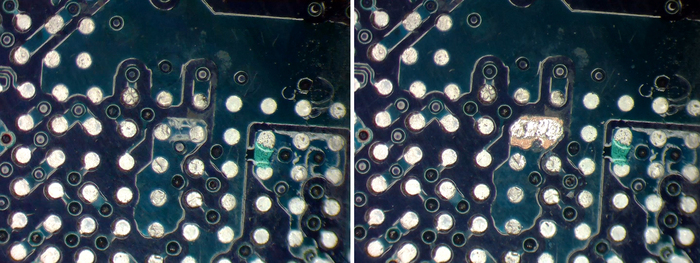

Посмотрим на южный мост. У него также отгнили 2 пятака. Голову ломать не будем, просто возьмем аналогичный с донорской платы, с трещиной на борту. Отреболлим его и посадим на нашу плату.
Ключи и другие компоненты, под которыми сгнили дороги мы на место сажать не будем. Посадим новые, в соответствии со схемой.

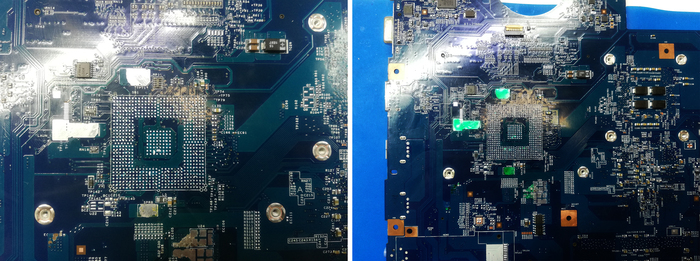

По плате вроде как все. Вот итоговое фото ее
Конденсаторы возле ключей были немного сдвинуты, чтобы не сажать их на гнилые места. А чуть левее, конденсаторы просто посадил на новые места.
Вот еще небольшая проблема. Это плата кнопки включения и ее шлейф. Их просто восстанавливаем.

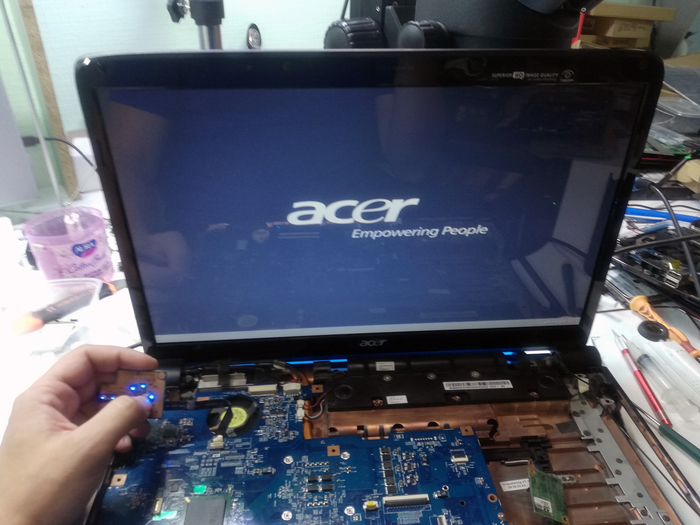

Пришла пора включать.
А дальше тесты. тесты. и еще раз тесты.

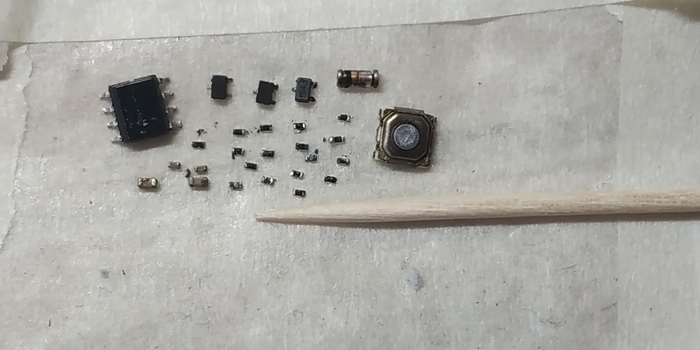

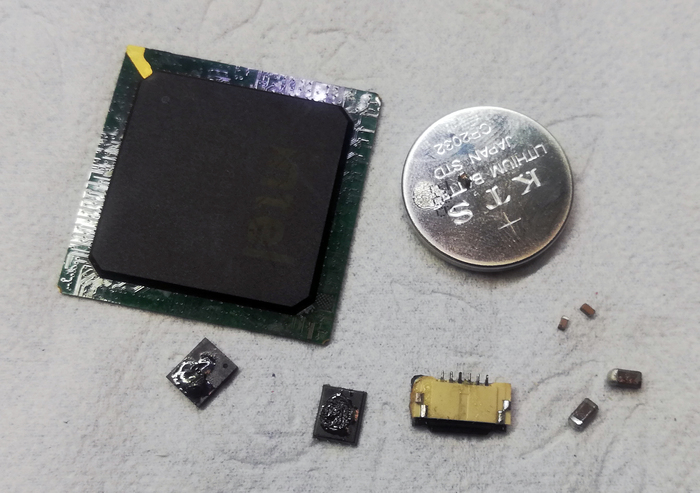

А вот и лишние детальки из этого ноутбука.
Была еще кое-какая мелочевка, но затерялась в процессе работы.
В общем-то работа не сложная. Тут особо извилинами крутить не нужно. Простое повторение механических действий. Но времени уходит очень много.
На этом закругляюсь.
Спасибо всем за внимание! Удачных ремонтов!
Промышляю в Москве.
Если есть вопросы не публичного характера, с удовольствием отвечу в ВК:
или по e-mail: inertico@mail.ru
Ну и буду рад оценке поста в комментариях.
Ремонт после рукожопов
Ремонт, вроде, и был, и нет одновременно. 😒
Два квадратных сантиметра платы и два десятка элементов. Нужно было всё отмыть и пропаять. Приключений на 30 минут.
Как тут можно нарукожопить?!

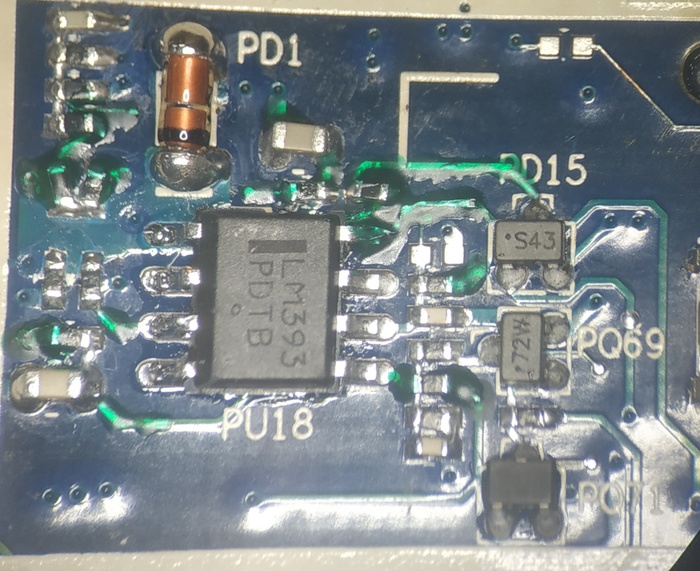

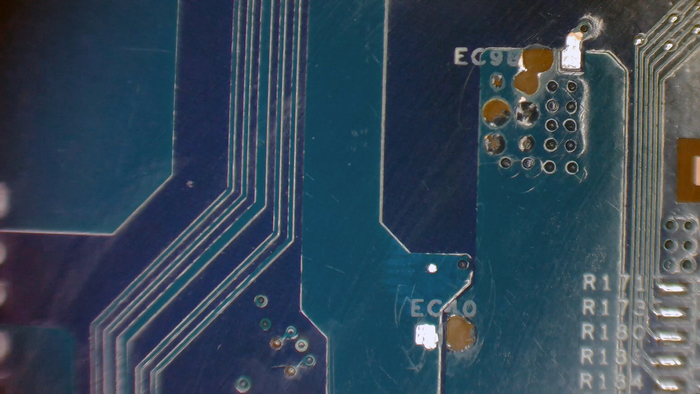

Восстанавливаем дорожки и контактные площадки.
Заселяем новыми жильцами.
Не заводское качество, но жить будет и можно дать гарантию в пару-тройку месяцев.
На этом всё. Всем спасибо и удачных выходных 🌅
Весёлый молочник ACER E1-570G
Ну собственно судя по рассказу владельца, аппарат хлебнул молочка, теперь не включается.

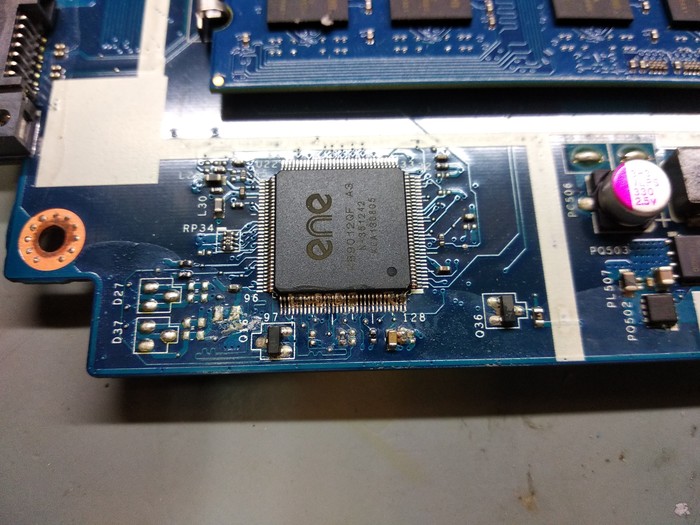

С обратной стороны немного залило мультик. Не критично:

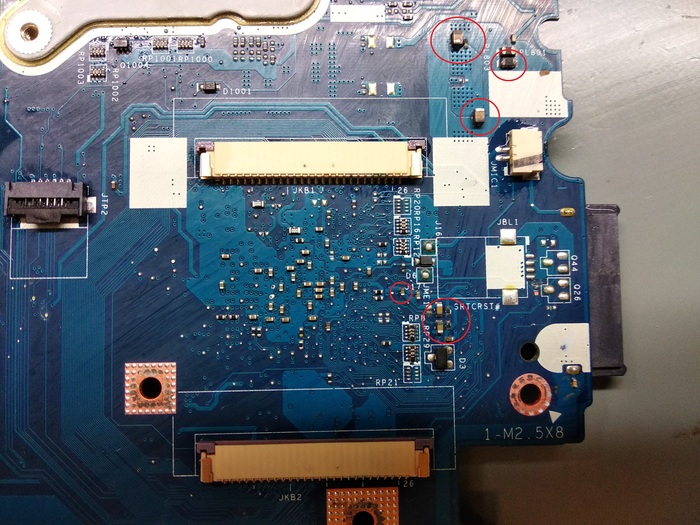

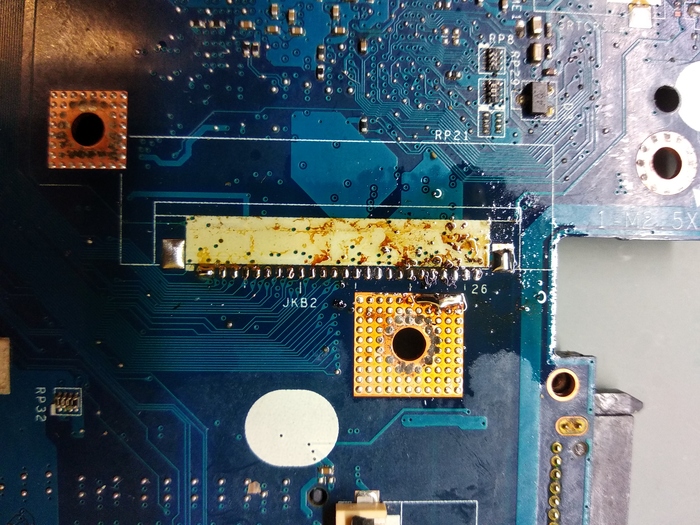

Наиболее пострадавший участок возле разъёмов клавиатур:
Сначала плату следует отмыть и измерить сопротивления на основных цепях питаний плюс дата линии ЮСБ портов.
Если всё ок, то продолжаем чинить.

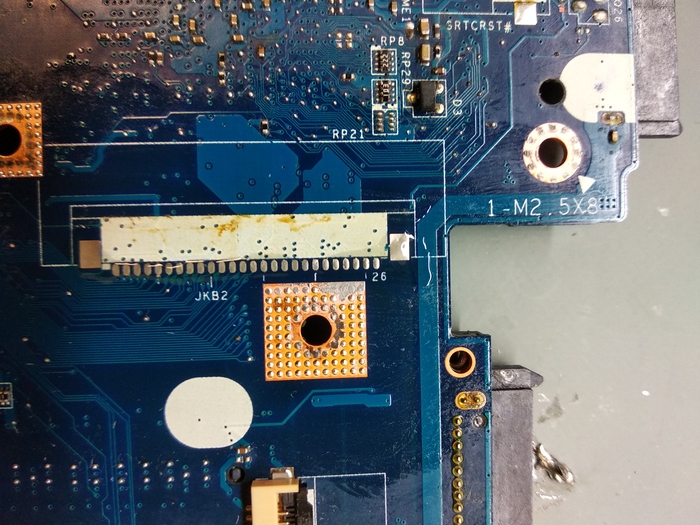

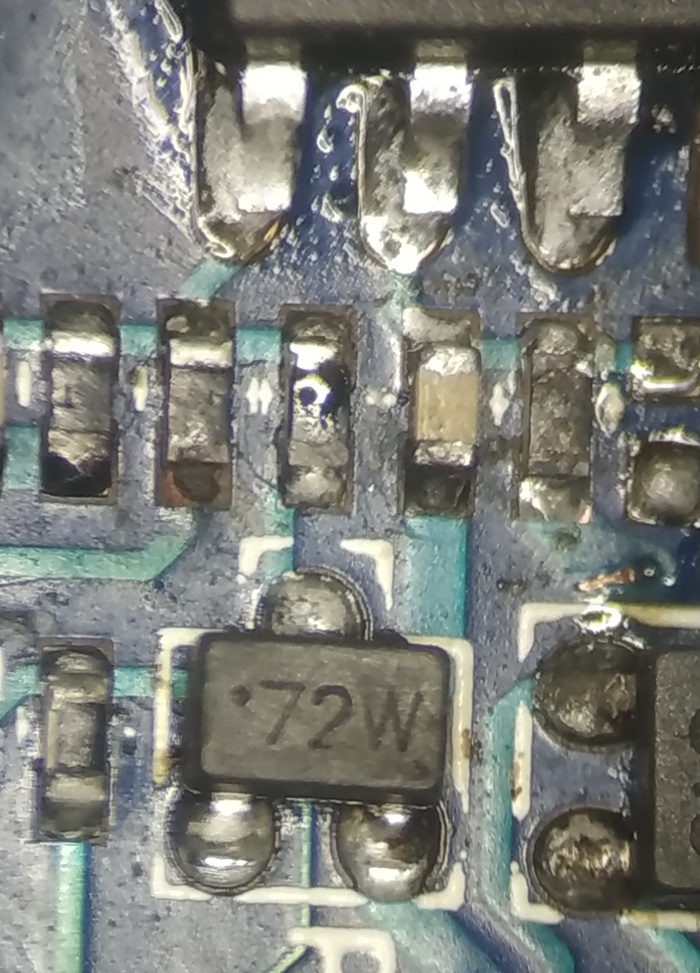

Отмыв пострадавший участок, следует его внимательно осмотреть на наличие гнилых элементов. Некоторые можно пропаять, некоторые необходимо заменить.
В моём случае менять немного.

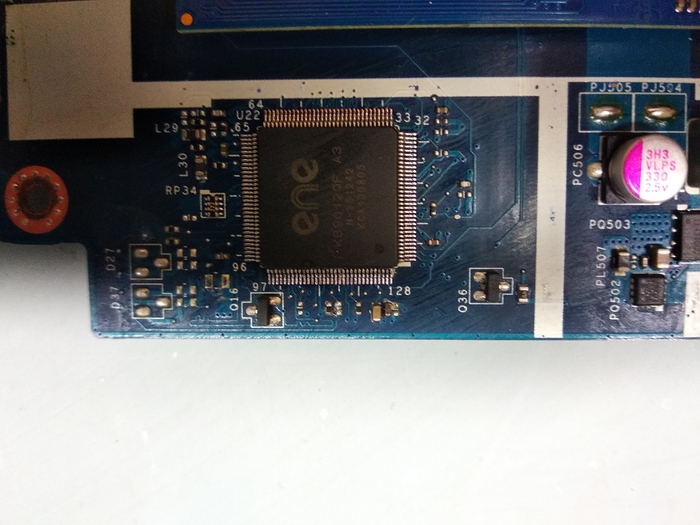

Далее очередь мульта. Мойка и пропайка обвязки (фото сделано только после мойки, паял уже за кадром):

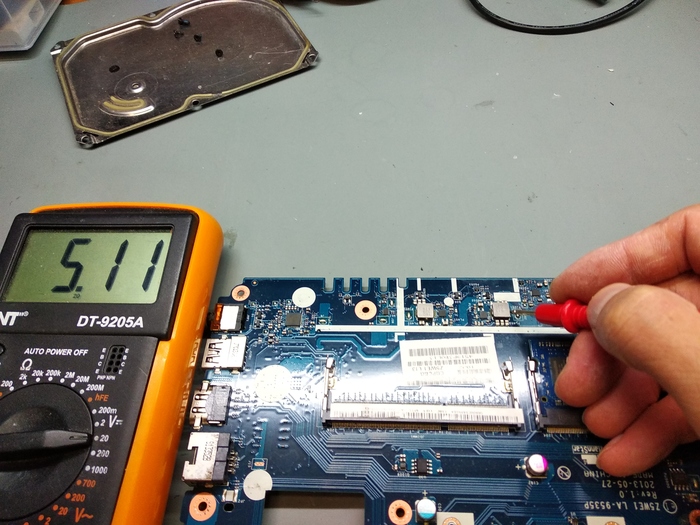

Далее снова на всякий случай нужно измерить сопротивления, убедиться, что больше залитых участков нет и можно пробовать подключать плату к ЛБП.

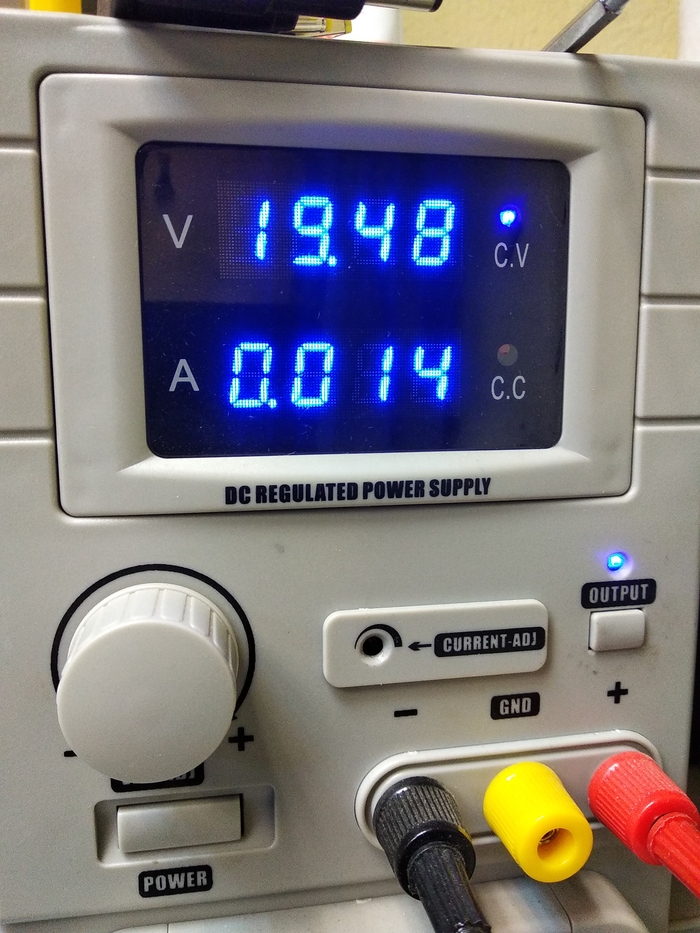

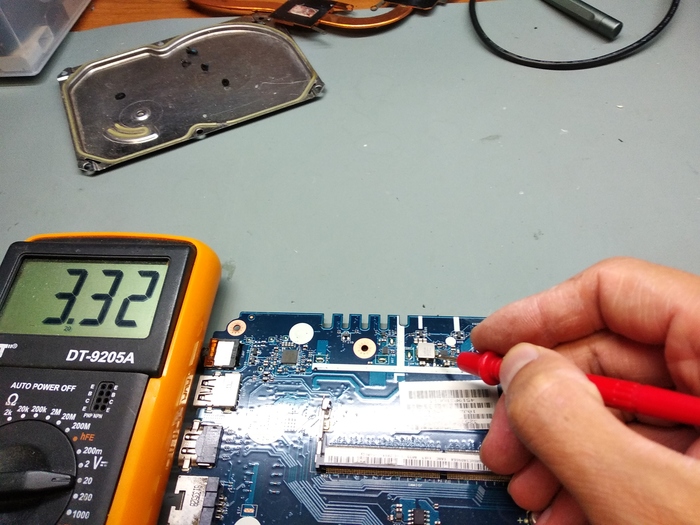

У меня тут всё ок, потребление в дежуром режиме в порядке, а так же сами дежурные питания поднялись:

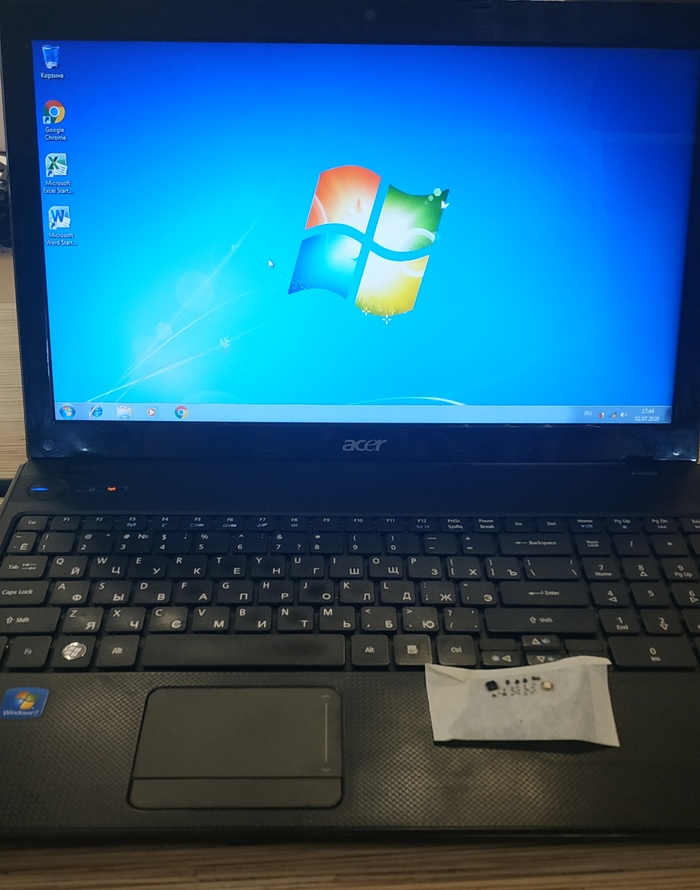

Реакция на кнопку включения сопровождается выводом изображения на матрицу:

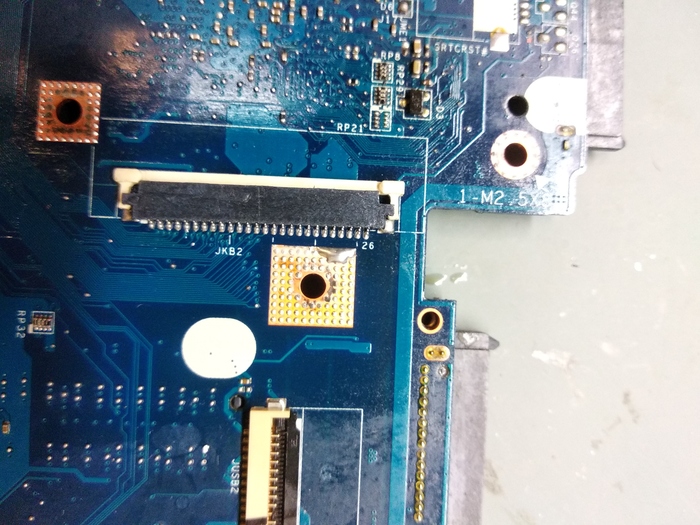

Осталось заменить разъем клавиатуры и саму клаву:
Никогда не бери технику у соседей или как развести клиента
Через неделю соседских истерик и угроз, поступает звонок из спец центра и говорят что диагностика не выявила ни каких проблем! Я приехал туда и мне говорят что у Вас зарядка полностью села и надо было батарею вытащить и обратно вставить. А в остальном он полностью рабочий. Отдаю 500 рублей и пулей бегу отдать ноут соседке. После этого урока ни у кого технику я не брал. И как то перестал верить ремонтникам,пока не перепроверю у нескольких.
