Как сделать тихий резонатор
Лада 2101 ЗЕЛЁНЫЙ КОПЕНДОС С МОНЧИ › Бортжурнал › Тише, тише. Изготовление резонатора
После установки шестнаря глушитель уже не в силах был справится с подавлением шума, хотя с прежним двигателем он, работая в одиночку, давал терпимые результаты. Тут конечно повлиял и сам двигатель и увеличение диаметра выпускной тракта, да конечно на каких то режимах движения мне звук нравился, но при постоянном движении, например на трассе, гул начинал досаждать, музыка не спасала, поэтому я её вовсе выключал и слушал глушак. Как то раз прокатив человека на заднем сидении на расстояние всего лишь 60км, он мне сказал: «Серый, я думал я не доеду, от этого шума у меня чуть чердак не разорвало!», ну чтож я принял жалобу, но всё равно лучше плохо ехать, чем хорошо идти, так что Миха не расстраивайся, что нибудь решу.
Да, глушитель у меня сделан обслуживаемым, то есть со временем наполнитель (вата) постепенно уменьшается в объёме, в следствии выдувания её из полости, и поэтому её количество можно пополнять через спец лючок, да это спасёт ситуацию если причина повышенного шума в отсутствии шумопоглатителя, как правило вату набивал обычно раз в три года, но годами тут бесполезно судить, важнее пробег, а в последнее время пробеги вообще смешные, люди наверно на великах за сезон больше наезжают. Поэтому в данном случае, установка другого двигателя, другого выпускного тракта, требует установку резонатора, напомню в системе у меня всё это время трудился только глушитель.
Что ж попробуем. Покупать? нет покупательство я сразу отмёл, опять заказы в интернете, опять неизвестно что пришлют, потому что в наличии в наших магазинах под мои требования нет и не будет никогда, тем более опыт изготовления самодельных банок у меня уже есть, значит делаю сам, так как прямая труба резонатора уже стоит на машине, поэтому её надо дополнить лишь банкой. Делать естестаенно только из нержавейки, под руку попалась самодельная банка резонатора жигулей с советских времён, её в качестве основы я и взял, диаметр 100мм, длина 300мм, как мне и надо.
Всё что пригодится от неё так это корпус, остальные потроха в лом, главное основа, от неё проще плясать. Аккуратно отпилив всё ненужное получил корпус банки и торцевую стенку.
Внутренний диаметр торцевых стенок увеличил до 51мм. Выпуск имеет диаметр 51мм, поэтому был заказан кусок трубы из нержавейки для резонатора.
В трубе были размечены и насверлены около 140 отверстий диаметром 8мм.
Резонатор будет соединятся с выпускной трубой фланцами, поэтому изготовили и фланцы из нержавейки толщиной 7мм.
Основные комплектующие готовы, поэтому можно переходить к сборке.
Для уменьшения, а может быть и исключения выдува ваты из полости резонатора, на основную трубу натянул сетку из нержавейки, просто вырезал необходимый кусок, свернул его трубочкой, и так сказать сшил концы проволкой из этой же сетки, получился своеобразный сетчатый чулок.
Далее взял рулонную минеральную вату и плотно намотал поверх сетки.
Получившуюся слойку запихнул в корпус резонатора, входит очень плотно, приходится местами уплотнять вату, а так вращательным движением посадил всё на свои места.
Закрыл банку торцевой крышкой и отправился к сварному, варил аргоном, поэтому шов получился аккуратный, без всяких брызг и окалин.
Фланцы обварили внутри, как раз для шва между торцом трубы и фланцем был паз, так как при наружнем обваре есть вероятность их увода, сопротивлению газа ничего мешать не должно так как диаметр остался в допуске.
Самая главная деталь резонатора готова, теперь осталось внедрить её в выпускную систему автомобиля, а это уже другая история.
Лада 2106 Приоро-движок › Бортжурнал › Резонаторы Гельмгольца — делаем тихий выхлоп (часть 2)

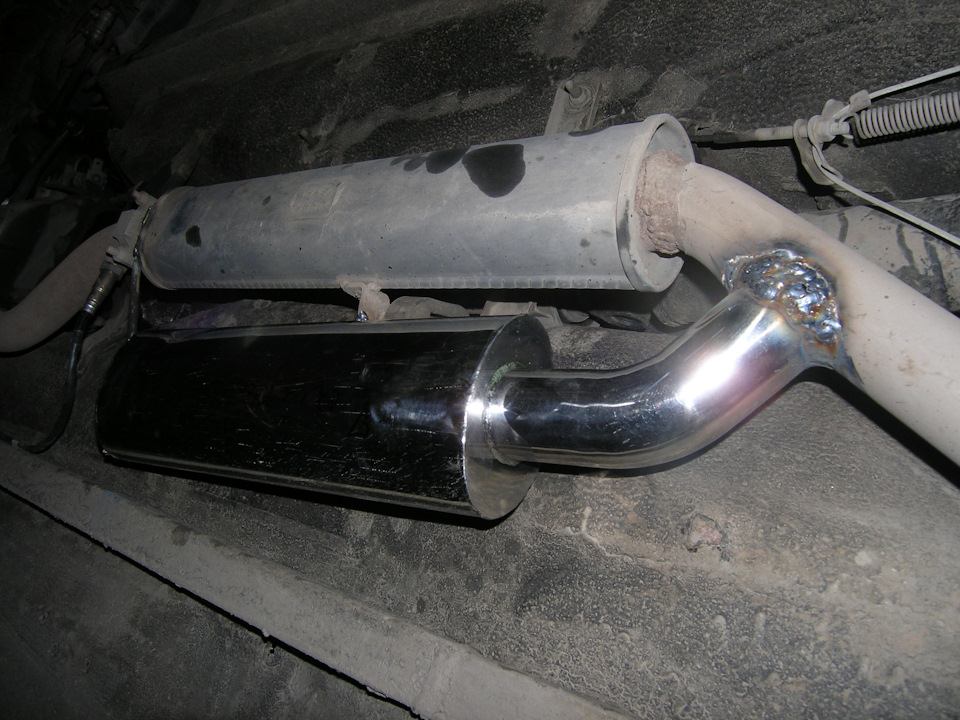

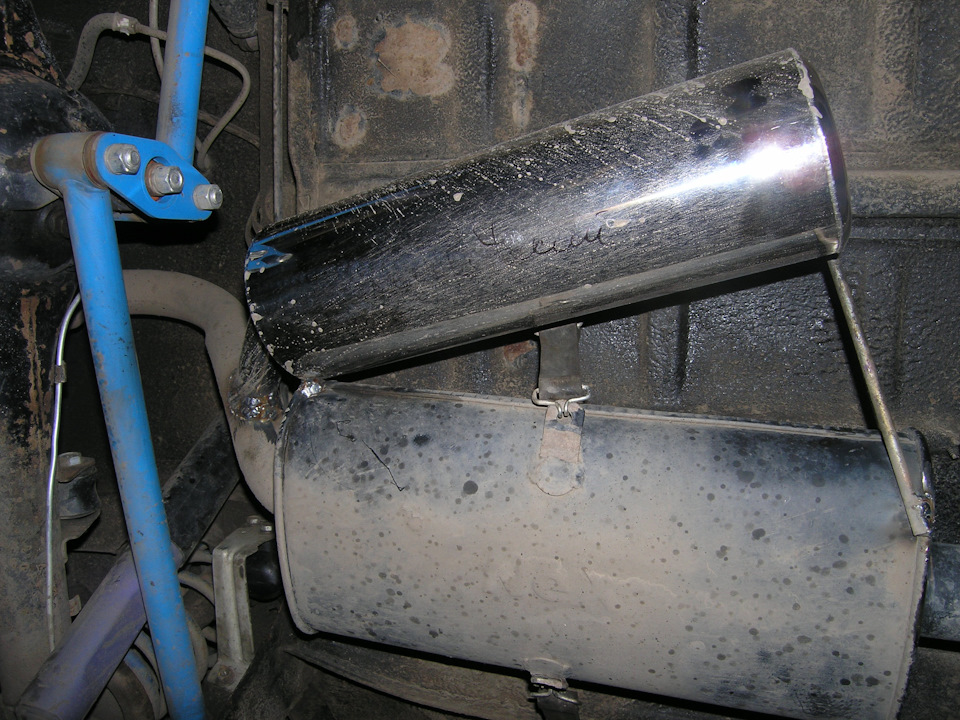

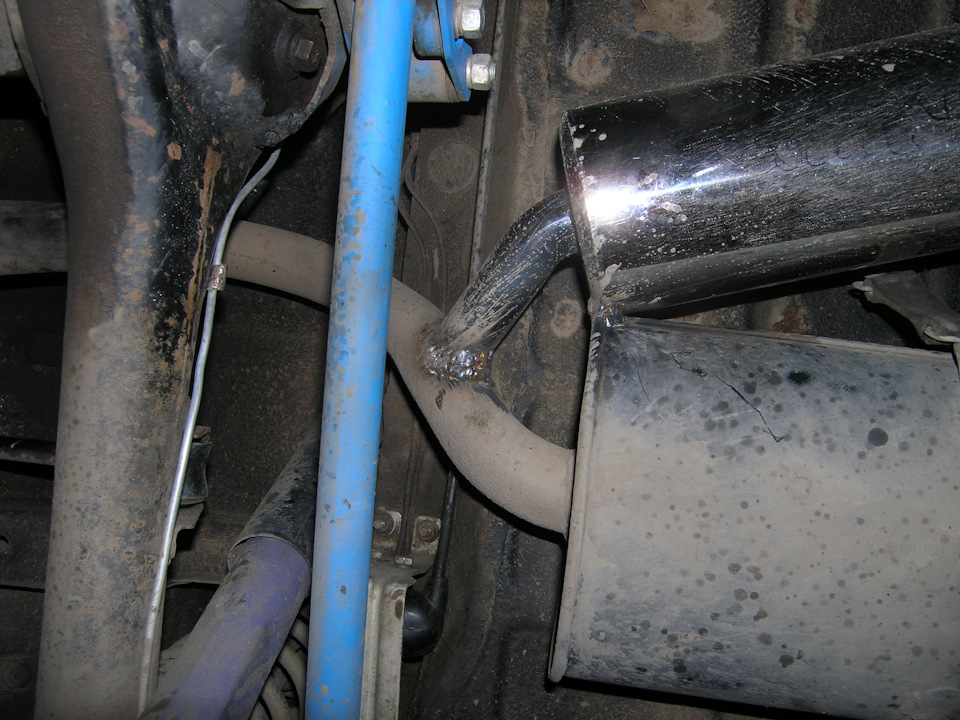

Итак, резонаторы установлены.
5-литровый — перед глушителем
Не поездив на новой конфигурации пару дней, нельзя писать статью, т.к. осознание изменений и понимание всех новых особенностей работы двигателя приходит не сразу. Забегая вперед, скажу, что ездить стало намного комфортней. Испытываешь приятные ощущения, когда, не создавая шума, машина продолжает довольно быстро разгоняться — кайфуешь от чувства комфорта.
На оборотах 2000 — 3000, где раньше было назойливое «УУУУУУУУУ!», сейчас где-то вдалеке слышится гортанное «Грррррр…»
Иногда ловишь себя на мысли, что похоже на инопланетный корабль — не создавая звука, ускоряется и перемещает тебя в пространстве. %))
Однако, говоря о хорошем, нельзя не сказать о появившихся недостатках.
Первое, что ощутил — набираешь скорость, наблюдая как стрелка тахометра идет от 1000 к 2000 и ощущая вдавливание в кресло, и тут, пересекая отметку 2000, давление на спину резко пропадает, и машина начинает разгоняться плавно и нежно, как будто на коробке-автомат передача переключилась на повышенную. Хотя и не сказать, что медленно. Вполне приемлемо — пассажир разницы не ощутит. При этом вдавливание педали газа помогает не в особо больших пределах. Таким образом она разгонятся до 3000, а затем возвращается давление кресла на спину, и уже идет динамичный разгон, как и раньше.
То есть, начиная с 2000 резонатор ощутимо отъедает крутящий момент, вплоть до 3000. Максимум падения момента приходится на обороты 2200. Повтор падения момента идет на повышенных оборотах — 4400 — кстати, на частоте, отличающейся ровно в 2 раза.
При экспериментах на холостом ходу это особенно заметно (на видео ниже) — кажется, что я нажал газ и держу его на 2000, не желая увеличивать обороты, а потом резко нажимаю на газ до отказа. На самом деле это не так — на видео я плавно и равномерно увеличиваю нажатие на педаль газа, и вот, достигнув 2000 оборотов, они словно упираются в невидимое препятствие — нажатие на педаль не приводит к росту оборотов. И, лишь достигнув 3000, резко выстреливают вверх!
На первом видео (до установки резонаторов) хорошо видно, что разгон двигателя от 1000 до 3000 идет практически в один заход, нет никаких полочек, обороты повышаются сразу, и лишь с 3000 начинается полочка, где надо значительно добавить газ, чтобы обороты выросли.

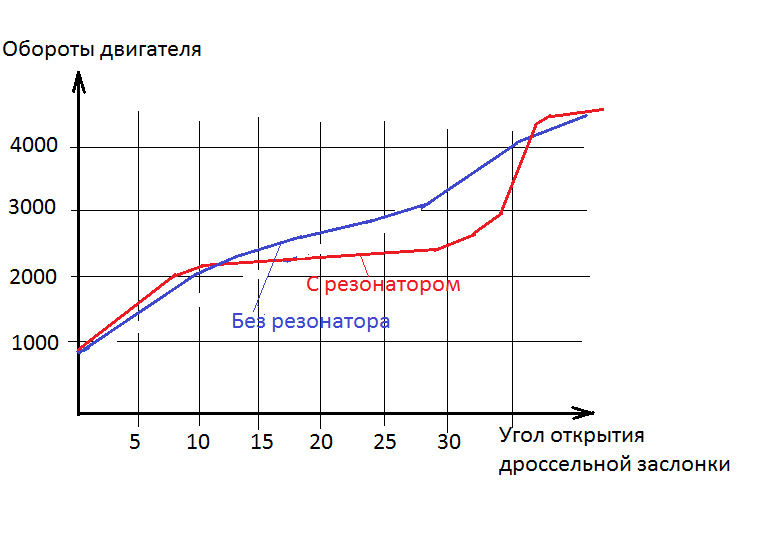

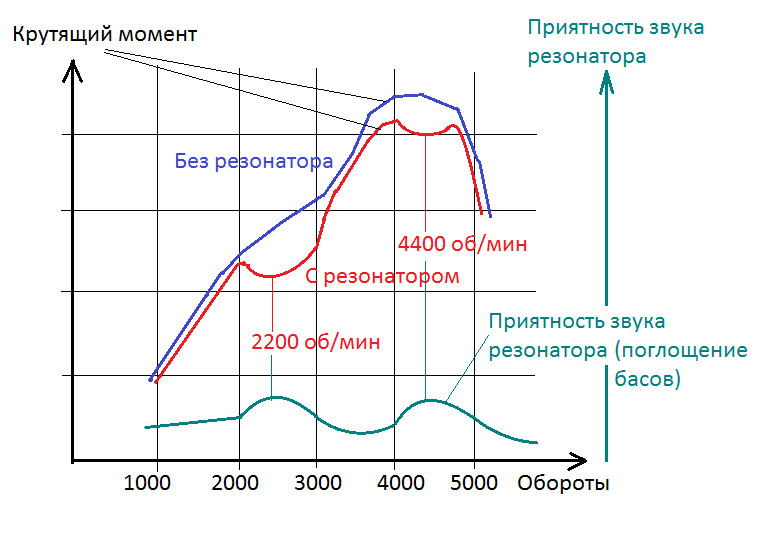

Данное поведение я попытался графически изобразить на рисунках. Что характерно — максимумы провалов момента совпадают с максимумами того самого звука «Грррр», который создает резонатор на своих частотах.
Т.е. резонатор безжалостно жрет момент, и никак не насытится.
Каковы мои выводы и предположения.
1. Возможно не стоило ставить резонатор в середине тракта, а только в конце. Может быть в середине он сильно влияет на динамические характеристики выхлопной системы.
2. Возможно резонаторы слишком мощные — отъедают лишнее, достаточно было, скажем, взять резонаторы в 2 раза меньшего объема.
3. Вопреки утверждениям, что резонатор Гельмгольца не влияет на динамические характеристики двигателя, это не так. Еще как влияет.
4. С помощью правильно подобранного резонатора (резонаторов) можно выровнять полочку момента, сделав ее ровнее во всем диапазоне. Хотя, может быть и не так — лишь удастся достичь приемлемого компромисса между громкостью и крутящим моментом.
Разгон до 100 км/ч показал потерю 2 секунд по сравнению с тем, что было.
Было 10,5-11,5 секунд, сейчас 12,5-15 сек.
Мысли такие — попробовать отрезать средний резонатор, оставив только большой сзади.
В идеале было бы хорошо подобрать оставшийся задний резонатор по объему, сделав временное съемное крепление и насаживая на него разные баночки.
Преобразовав формулу резонатора Гельмгольца, получается:
Правая часть уравнения для постоянной частоты остается константой.
Значит соотношения объема, сечения горлышка и длины горлышка связаны простыми отношениями.
S = C*V,
где S — сечение горлышка, V — объем резонатора, C — некая постоянная величина, высчитанная в соответствии с резонансной частотой и длиной горлышка.
Взяв, скажем, постоянной длину горлышка, можно уменьшать объем резонатора, уменьшая при этом соответственно, сечение горлышка, оставаясь на той же резонансной частоте.
Только лишь уменьшится «мощность» этого самого резонатора. Нужно подобрать такую мощность резонатора, чтобы он приемлемо гасил звук, не особо съедая при этом крутящий момент.
Лада 2112 🏁 Turbo 300+hp › Бортжурнал › Повседнев: выхлопная система, делаем тише и не только
…нечто интересное, да впрочем и не одно. Но обо всем по порядку.
Помимо внешних доработок поставил целью чтото придумать с выхлопной системой.
А зачем?
Выхлоп, который был у меня во-первых уже староват стал, внутрянка банки (от АУДИ А6) повыгорала, громко сильно работала. Во-вторых он был сварен по принципу «я его слепила из того что было». Да и моим соседям по дому, наверное не особо нравилось, когда я часа в 3 ночи выезжал попить кофейку, прогревая машину по 10 минут ))))
Посему было решено сварить новый, и желательно тихий. Однако, все знают, что на турбе надо покороче и пошире… Что же делать?
Начнем с по-тише
Весь выхлоп на 60мм трубе. Закупил новых железяк, пару метров прямой трубы, несколько гибов, прямоточный резонатор (или как он правильно называется?), гофру, банку тоже от Ауди, но от 1.8Т (вроде бы). Все это дело привез к ребятам, пофоткал и поехал восвояси.
На следующий день, звонок, все готово! Приезжаю, посмотрел, проверил — все круто, все стало четенько и ровно, как тут и было 🙂
Раздвойка
Ах да, многие ранее просили меня сделать фотки раздвойки на две стороны, собственно выполняю просьбу:
Как видно — из выхода банки идет раздвойка, внутри сделаны рассекатели, чтобы дым шел ровно по сторонам, как на теплоходе ))) До этого у меня точно так же было сделано, с той лишь разницей, что из банки было два выхода, но сути это не меняет.
Тесты, тесты
Ну и самое интересное и главное, это результат. Прошу прощение за корчевидный вид машины, поехали проверять как есть (напомню, в самом разгаре работы по кузову сейчас идут).
Снял несколько видосов:
— работа на холостом и на оборотах
— ну и самое важное — на ходу
А еще чутка подпалил резину )))
Но все же…
Стало тише, звук мягкий, басовитый, в салоне не слышно, эффект достигнут. НО! Как я написал вначале «все знают, что на турбе надо покороче и пошире», этот момент мы тоже изначально продумали: надо замутить шутер, который будет находиться по трубопроводу раньше оконечной банки (которая создает основной подпор выхлопу, ибо она не прямоточная). Решили поморочится и сделать сами, а не покупать готовый (так ведь не интересно будет).
Но не все так гладко, как кажется — придумать мало, надо еще реализовать, тем более места катастрофически не хватает под него, особенно учитывая, что когда дело дойдет до прокладки кардана выхлоп надо будет сдвигать к какому то из краев тоннеля, и тогда уж точно шутер вообще никуда не станет.
Учитывая все эти факторы мы пришли к решению…
Hyundai Accent Gagarinakccent › Бортжурнал › «Тихий» прямоток. Два резонатора последовательно.
Приветствую! С праздником Вас! С Днём Великой Победы!
По традиции немного предыстории. После приобретения этого автомобиля понял что все не так хорошо с выхлопной системой.
Все трубы скорее всего с 2008 года(выпуск) никто не откручивал. Разве что по месту меняли гофру, так как она была еще свежей.
Что делать? Все новое сток? Да ну на) Сам еще до армии освоил электродуговую сварку, а далее и полуавтомат. В общем тогда было принято решение приобрести паук 4-2-1. Наткнулся на объявление драйвовчанина. Да, б/у, но совсем немного. Решил взять на пробу) Пробую до сих пор)
Купил так же трубы увеличенного диаметра. Штат 45, я взял 55. Прямоточный резонатор и прямоточную заднюю банку. Все это дело сварил, прошил машинку и все стало отлично) Мотор «задышал». Но со всеми плюсами как обычно был и минус. Точнее два минуса. Первое это БАС, очень такой сочный бас который скорее всего будил соседей по утрам. После рабочего дня ехать хотелось в тишине, а никак) Второй минус, это звон при высоких оборотах. По этому старался не повышать обороты без особой нужды, а она была почти всегда 😁. Но все же этот звук был не солидным. Хочешь дать газку и умчать в даль, а становишься «газелью» при разгоне))
Я очень часто слышу звон на других авто. Но там он более выражен, так как скорее всего стоит паук с штатной трассой и прослеживается этот звук постоянно при малейшем повышении оборотов. Такой звук я бы назвал не звон а звонкий ПердёЖ. Как люди так ездят я не понимаю. Противный же звук! Я считаю либо тихо, либо если громко то красиво) Звук не должен раздражать, звук должен быть солидным!
Далее началась полная доработка авто в плане шумоизоляции и улучшения автозвука в направлении Sound Quality. Но прямоток и шумка с качественной музыкой противоречат друг другу)
Выход в этой ситуации был. Вварить в трассу еще один резонатор. Либо резонатор Гельмгольца, либо обычный. Работа у меня такая, что могу позволить себе «нарыть» кое какие детали. Так и в этом случае. Заехал по «каско» авто-Hyundai Creta 2.0. Совсем свежая. Менял там трубу из-за вмятинки. Вот там и оказался резонатор (почти новый) который я себе и пристроил в систему). Зачем покупать если можно взять так и попробовать?))
Как сделать выхлоп тише: инструкция создания тихого глушителя
На звук выхлопа автомобиля влияют четыре фактора. Первый и самый большой размер двигателя. Чем больше объем двигателя — обычно измеряется в литрах или кубических дюймах — тем больше выходная мощность. Предполагая, что двигатель останется прежним, тип и конструкция глушителя, трубопровод выхлопной системы и стиль наконечника выхлопа могут быть изменены или заменены, чтобы напрямую влиять на общий звуковой профиль вашего автомобиля. Замена компонентов выхлопной системы на компоненты, разработанные для увеличения мощности выхлопа без глушения звука, сделает звук выхлопа громче.
Как сделать выхлоп тише? Несколько проверенных способов
Вопрос, как сделать выхлоп тише будет интересен многим автовладельцам, которые хотят повысить уровень комфорта собственного автомобиля, чтобы во время езды не отвлекаться на посторонние звуки.
Не секрет, что глушителем создается определенный уровень шума, однако его можно значительно уменьшить, что невозможно будет недооценить при езде. Для этого выхлопную систему двигателя следует модернизировать. Давайте разберемся, что может в выхлопной трубе вызывать повышенный уровень шума.
Начнем с того, что в камере сгорания каждый рабочий цикл поршней в цилиндрах сопровождается микровзрывом, за которым следует моментальное расширение объемов газа. Вследствие чего происходит перемещение поршней вниз, открывается выпускной клапан, а взрывная газовая волна попадает в раструб выхлопной системы.
Поэтому шум появляется от сильной вибрации в системе выхлопа отработанных газов, а также из-за их значительного расширения. По этой причине все элементы системы выхлопа изготавливают из толстостенного металла, благодаря которому уменьшаются вибрация и шум.
Делаем тише глушитель автомобиля
Чтобы начать борьбу с излишним шумом, производимым автомобилем, начните наступление по всем фронтам. Перед тем как приступать к решительным действиям, вы должны четко представлять себе работу выхлопной системы двигателя машины. Ведь двигатель и система выхлопа сбалансированы между собой так, чтобы не мешать работе друг друга. И нарушение этого баланса может привести к неправильной работе двигателя.
Воспользуйтесь самым простым методом по снижению шума – установите «банку» (так автолюбители называют дополнительный конечный глушитель). Он сделан из корпуса, через который проходит труба с отверстиями. Корпус заполнен наполнителем из термостойкого волокна, закрепленного мелкой сеткой. Он устанавливается между катализатором и штатным глушителем.
Вырежьте участок трубы между катализатором и глушителем необходимой длины, соответствующей длине «банки». Снимите глушитель. Установите и прикрепите «банку» к резонатору, используя хомуты и листовой асбест для герметизации стыка.
Установите глушитель на штатное место, состыковав с «банкой», используя, опять же, хомуты и листовой асбест для герметизации стыка. При монтаже «банки» или конечного глушителя необходимо тщательно герметизировать места стыков труб термостойким асбестом для того, чтобы не допустить прорыв выхлопных газов, который будет создавать повышенный уровень шума.
Дополнительный эффект по снижению шума даст и замена резонатора, установленного на автомобиле заводом-изготовителем, на такую же «банку» с термостойким наполнителем. Замену штатного резонатора можно провести по той же методике.
Вы можете попробовать применить и еще один способ подавления шума — заменить выпускной коллектор на коллектор специальной конструкции. К сожалению, этот метод связан с трудностью приобретения такой запчасти для определенных марок автомобилей. Это основные способы как сделать тихий глушитель на автомобиль. Если знаете другие, то с радостью ждем ваших комментариев.
Прямоток — это возможность сделать мощность двигателя автомобиля больше, добавить машине агрессивности и улучшить рывок. Собрать и установить его можно своими руками, изучив пошаговую инструкцию.
Модернизируем систему выхлопа
Как сделать выхлоп тише? Прежде всего, нужно знать, что система удаления отработанных газов конструктивно снабжена глушителем и резонаторами, которые предназначены для снижения скорости удаляемого выхлопа. Он практически полностью теряет свою энергию и рассеивается, когда попадает в камеры глушителя.
Поэтому, чтобы модернизировать систему удаления выхлопных газов, необходимо установить дополнительный резонатор. Это нужно сделать между глушителем и основным резонатором системы. Его можно изготовить как самостоятельно, так и приобрести новый. Затем следует вырезать участок выхлопной трубы и приварить там добавочное устройство.
Резонатор изготавливают следующим образом
. Из листовой стали делают его корпус, из отдельно собранных половинок, которые свариваются заблаговременно. Заменить лист стали можно металлической трубой соответствующего диаметра. Подробней см. статью «Что такое резонатор глушителя».
На участке выхлопной трубы, расположенной за основным резонатором, делаются отверстия. После чего на этом промежутке обваривают две половинки заготовленной «бочки», а в получившемся новом корпусе резонатора нужно уложить базальтовую вату. По окончании работ сварные швы зачищаются, и получившуюся деталь окрашивают краской, устойчивой к перепадам температур.
Что еще нужно знать?
Приходилось ли Вам когда-нибудь сравнивать элементы выхлопных систем отечественных автомобилей и иномарок? Практически все зарубежные автомобили снабжены массивными компонентами систем удаления выхлопных газов. Это связано с тем, что более толстый металл способствует уменьшению вибрации мотора, а также делает работу выхлопной системы практически бесшумной.
Если разобрать глушитель иномарки
, то помимо толстых металлических стенок конструкции, можно увидеть множество камер и лабиринтов, призванных рассеивать выхлоп. В отечественных автомобилях все гораздо проще, в плане конструкций, поэтому они не отличаются высоким уровнем комфорта.
Следует также знать, что любая модернизация системы удаления выхлопных газов двигателя, неуклонно приведет к увеличению веса конструкции труб, резонаторов и глушителя. В этой связи необходимо принять меры для усиления несущих кронштейнов системы, а также замены амортизаторов более мощными. Как сделать выхлоп тише Вы уже знаете, теперь осталось дело за малым: необходимо провести испытания работы мотора на холостом ходу, а также под нагрузкой, и посмотреть, как будет себя вести двигатель.
Установка дополнительного резонатора
Резонатор должен рассеивать низкочастотные звуки. При глухом шуме это действие позволит еще раз гасить звуки, что делает работу машины довольно тихой.
Еще один резонатор монтируют между базовым резонатором и глушителем. Устанавливается он на тот участок, где находился базовый резонатор. Этот новый резонатор должен иметь звукопоглощающий материал. Им должно быть заполнено его внутреннее пространства.
Максимально уменьшить звук работающей машины можно при помощи монтирования добавочного конечного глушителя. Данный вид устройства для глушения шума представляет собой специфическую банку, которую пересекает труба с отверстиями, а вся остальная территория механизма для уменьшения звуков насыщена термостабильным звуконепроницаемым волокном, которое зафиксировано мелкой сеткой. Данная система снижения интенсивности волны звука именуется поглотителем.
Областью монтирования еще одного глушителя должна быть территория, которая находится между катализатором и штатным глушителем. Чтобы зафиксировать еще одно устройство для уменьшения звука, вырежьте фрагмент трубы необходимой величины между базовым глушителем и катализатором. Приспособьте глушитель к резонатору, применяя прочные хомутные крепления в комбинации с листовым асбестом, чтобы создать непроницаемые для газа стенки стыка. Герметизацию нужно провести очень добротно – пропущенная щель приведёт к большому шуму.
Вследствие этих действий при перемещении волн звука сквозь установленный глушитель, он вбирается пористым веществом, что поспособствует понижению шума от работающей машины. Волна звука, достигая пористого вещества, провоцирует колебания между разными волокнами и, появляясь при этом трении, трансформируется в тепловую энергию. Следовательно, колебания звука преобразовываются в тепло. Существенным плюсом подобного устройства снижения шума состоит в том, что увеличивать протяжённость выхлопной системы не требуется.
Устройство выхлопной системы
Технология создания и монтирования добавочного резонатора:
По завершению всех производственных операций сварные швы обязательно зачищаются, а деталь, которую изготовили необходимо покрасить краской. Ее нужно выбирать весьма тщательно. Она должна быть очень стойкой к колебаниям температур.
После монтажа добавочного резонатора следует протестировать систему зажигания и поступление топлива. Нужно осознавать, что все трансформации системы выхлопа подействует на двигатель. Очень досадно будет, если уменьшив громкость работающего мотора Вы будете вынуждены увеличить траты топлива или уменьшиться мощность машины. Выбрав способ при помощи которого Вы создадите бесшумный глушитель, учтите сопутствующие ему трудности. Особенно необходимо знать, что абсолютно все методы производства бесшумной системы выхлопа увеличивают тяжесть механизма.
Зачем нужен прямоток и почему иногда его необходимо приглушить
Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр и не пересечёт границу – в Европе правила дорожного движения жёсткие, а полицейские неподкупные. Даже в автоспорте звук ограничивают. Не нравится попытка заглушить шумы от автомобилей только промоутерам Формулы-1. Они даже выступали против нового регламента перехода с восьмицилиндровых моторов на V6, опасаясь за престиж гонок.
При правильной настройке, резонансный выхлоп даёт увеличение крутящего момента на 3–9% у атмосферных, и больше чем 10% – у турбированных моторов. Но в серийных автомобилях повышение показателя наполнения цилиндров рабочей смесью при модернизации менее 2–3%.
Установка прямоточного глушителя на обычных стоковых машинах, нужна только как декоративная опция, для приятного тембра выхлопа. Главный критерий качества работы прямотока на серийной машине – благозвучность и бархатистый шум мотора, а не прирост мощности. Громче или тише будет орать автомобиль — на скоростных и динамических характеристиках это не отразится. В этом случае, когда возникает острая необходимость заглушить прямоток, можно сделать это не задумываясь о последствиях.
О прямотоке или ПГ
Прямоточный глушитель (ПГ) является совершенствованной альтернативой стокового выхлопа, который не способен обеспечить быстрый и своевременный выход газов из системы двигателя (ДВС). Особенно страдает (давится) штатная выхлопная система после установки спортивного распредвала или после расточки цилиндров ГБЦ (другими словами, на форсированном моторе).
ПГ призван модернизировать систему выхлопа, в которой увеличен выброс газов. Кроме того, правильно установленный ПГ обеспечит прибавку мощности ДВС на 10–15 л.с. Однако надо быть готовым к кардинальным изменениям: заменить надо будет всё, начиная катализатором и заканчивая наконечником.
Прибавка мощности силового агрегата с помощью ПГ, к сожалению, имеет и «обратную сторону медали», связанную, прежде всего, с громкой звуковой атакой порядка 120 дБ. Это норма для спортивных автомашин, однако для гражданских, вряд ли. И этим объясняется масса случаев штрафов, выписываемых инспекторами правопорядка владельцам таких машин.
Чтобы минимизировать этот огрех модернизации, умельцы используют различные способы снижения звука. Инсталляция глушителя флейты, овального или круглого резонатора — все это разновидности методов по улучшению работы глушителя прямотока. Тихим сделать его может «форма и содержание».
К примеру, умельцы говорят о том, что квадратный резонатор, установленный в середине трассы (пути выхода газов в ВС), снижает шум намного лучше, чем овальный или круглый. Да и вообще, круглый лучше не ставить, а использовать в крайнем случае овальный, так как в нём больше объём банок и соответственно, тише звук.
Прежде, чем разбираться основательно в том, что такое ПГ, следует вспомнить о функционировании системы выхлопа автомобиля. Многие автомобилисты даже не подозревают, сколь много задач она выполняет, хотя так и не кажется на первый взгляд.
Безусловно, основной задачей выхлопа является отвод газов. Но не менее важной функцией — обеспечить своевременную и качественную вентиляцию цилиндров ДВС.
Вентиляция цилиндров осуществляется следующим образом. В момент закрытия клапанов одного цилиндра ДВС, создаётся разряжение в выпускном коллекторе. Оно перемещается по системе с большой скоростью, и отразившись от преград, возвращается в коллектор. В момент выхода газов из цилиндра здесь создаётся пониженное давление, которое способствует лучшей вентиляции и продувке.
Помимо всего прочего, выхлопная система (ВС) призвана бороться с шумом. Для этого предназначен глушитель.
По сравнению с обычным, штатным глушителем, ПГ не имеет множество отдельных секций внутри. Соответственно, он отличается более упрощённой конструкцией. Именно этот факт и позволяет умельцам изготавливать его в домашних, гаражных условиях.
Но стоит ли вообще, обычному автомобилисту менять стандартный глушитель на ПГ? Безусловно, нет. Если он не предпочитает активную езду, не подразумевает эксплуатацию авто в спортивных целях, не комплексует по поводу «серой» и не выделяемой из всеобщего автопотока машины, то и модернизацию проводить ему не стоит.
Напротив, если басистый и породистый рёв мотора находит отклик в душе автолюбителя, то установка прямотока обязана быть проведена. Тем более что это даёт немало преимуществ следующего характера:
Что касается недостатков модернизации, то это:
Не стоит путать прямоток с глушителем. Дело в том, что прямотоком называется вся система выхлопа, а подвергается модернизации в большинстве случаев только её часть — глушитель.
Что такое флейта в прямоточный глушитель, и какой от нее эффект
Чтобы сделать прямоток тише и получить «проходные» децибелы на выходе, применяется несложная конструкция, которая у автомобилистов называется флейта. Это кусок перфорированной трубки длиною 180–250 мм и диаметром чуть больше 1/3 выхлопа, с приваренной шайбой-заглушкой в виде диска, цилиндра или конуса, который на болтах крепится внутри прямотока, у воздушного среза, тем самым позволяя приглушить его.
Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала, и выходе отработанных газов через перфорации, происходит:
Флейта для прямотока своими руками
Если есть желание и навык, то изготовить флейту своими руками, для того чтобы заглушить прямоток, совсем несложно. Получится дешевле фирменной, но не всегда лучше китайской.
Для работы потребуется стальная (лучше нержавеющая) труба 20 мм и кусок листового металла толщиной 0.8–1.2 мм. Варить желательно дуговой сваркой, соблюдая правила работы с нержавейкой. К трубе приваривается предварительно согнутая из листа стали заглушка с отверстиями под крепление. Прикручивать можно на три болта M8, но для установки за несколько минут, достаточно и одного резьбового соединения.
Прямоток с заслонкой
Чтобы сделать тихий прямоточный глушитель, но не потерять добавочной мощности, которую даёт модернизация выпускного тракта, используют прямоток с заслонкой. Эта конструкция выхлопа известна давно и встречается у многих моделей BMW (чаще с механической трансмиссией).
При работе двигателя на пониженных, когда не используется преимущество согласованного выпуска, отработанные газы выходят через обычный глушитель, а прямоточный закрыт заслонкой. На оптимальных оборотах заслонка открывает выход в прямоток, а мотор выдаёт максимальный крутящий момент за счёт усиленной вентиляции цилиндров.
Управление заслонкой автоматическое, но существуют и ручные модели. В городе такой автомобиль по звуку почти не отличается от стокового, а на трассе не только звучит как тюнинговый, но имеет реальный прирост мощности. Стоит это не дёшево – для полного автомата, в комплекте с титановым «пауком», цена часто переваливает за пару-тройку тысяч долларов.
Похожие по возможностям, но не очень именитые аналоги стоят умеренно, но подбирать подходящий вариант лучше со специалистом – для успеха такого апгрейда могут потребоваться знания инженера-моториста.
Бюджетный вариант прямотока с заслонкой тоже можно самостоятельно сварить из подручных материалов. Для заслонки подойдёт верхняя часть от старого карбюратора, если вывести тросик холостого хода в салон. На изготовление такой конструкции своими руками, сил и времени уйдёт намного больше, чем для самодельной флейты, да и результат установки заранее предсказать нельзя. Заглушить звук несложно, но для сохранения мощности, даже если повезёт, придётся повозиться с настройкой.
Какой бы вариант приглушения выхлопа вы не избрали, следует понимать, что можно просто купить готовое решение, если финансы позволяют, а можно заглушить своими руками, сделав приспособление из подручных средств.
Вывод
Какой бы вариант приглушения выхлопа вы не избрали, следует понимать, что можно просто купить готовое решение, если финансы позволяют, а можно заглушить своими руками, сделав приспособление из подручных средств.
Маленькая часть автовладельцев желала бы иметь на автомобиле спортивный звучный выброс. Другая подавляющая часть водителей озадачена вопросом, как можно сделать тихий глушитель. Комфортабельно ездить в тс, когда в салон авто просачивается не достаточно сторонних звуков. Глушитель делает шумовой фон, но его можно понизить и тот эффект, который вы получите, нельзя будет не увидеть.
Как сделать своими руками тихий глушитель
До того как приступить к модернизации системы выхлопа, разберемся, отчего бывает завышенный звук выхлопа. В камере сгорания цилиндра мотора с каждым рабочим ходом поршня происходит микровзрыв, он сопровождается резким расширением газов после того, как взрывная волна сделала свое дело, переместила вниз поршень, открыла выпускной клапан и устремилась по системе выхлопа.
Система выхлопа имеет двоякую природу шума:
Для борьбы с шумом следует прирастить вес частей. Чем толще будет металл, тем меньше шум и вибрация. По этой причине выпускной коллектор первым воспринимает из ГБЦ раскаленные газы, он мощный. У многих автовладельцев была возможность сопоставить вес забугорного и российского автомобиля, они отметили, что у импортных машин детали системы выхлопа существенно тяжелее. По этой причине «наши» авто при звукошумовом сопоставлении наименее комфортабельны.
В выхлопной трубе особые элементы — глушители и резонаторы, посодействуют уменьшить скорость движения газа. Резонатор в очереди находится первым. Под давлением газы попадают в увеличенную часть трубы, там они теряют часть собственной энергии и далее двигаются с наименьшим импульсом. Выхлопные газы в системе лабиринтов глушителя вполне теряют энергию и рассеиваются. На импортной машине тихий глушитель имеет некие отдельные корпуса.
Что такое резонатор и выпускной коллектор
Собираясь провести модернизацию системы выхлопа, для того, чтоб уменьшить звук выхлопа, необходимо быть готовым вещественно и на техническом уровне. Нам пригодится набор слесарного инструмента для автоводителя. К тому же непременно пригодятся:
Самый доступный метод в критериях среднестатического гаража сделать негромкий глушитель — необходимо включить в имеющуюся уже систему выхлопа дополнительный резонатор.
Есть два варианта модернизации системы выхлопа: установка на участке меж главным резонатором и глушителем промышленного производства дополнительного резонатора или изготовка своими руками такового устройства.
При рассмотрении вопроса необходимо учесть, что хоть какой вариант повлечет за собой различные расходы. Если у автовладельца неограниченный бюджет, то можно приобрести новый резонатор, после этого вырезать часть трубы и на освободившееся место приварить его. 2-ой метод более интересен и о нем поведаем подробнее.
Изготовка дополнительного резонатора состоит из таких шагов, как:
В окончание обработать швы после сварки, зачистить их, новый резонатор обезжирить, если есть возможность, то взять и выкрасить термоустойчивой краской.
Дополнительные задачи тихого авто
Когда решен вопрос и изготовлен тихий глушитель, то становятся явны проблемные места. Следует держать в голове, что при изготовлении «тихой» выхлопной системы, это приводит к повышению веса всей конструкции.
В итоге чего автовладелец воспринимает дополнительные меры по усилению резиновых амортизаторов и креплений. Также необходимо учесть, что поменялся баланс выхлопных газов и поступающего воздуха в мотор. После того, как изготовлена модернизация выхлопной системы, нужно провести в различных режимах тесты работы мотора и сделать дополнительные регулировки систем фильтрации воздуха и подачи горючего.
Глушитель необходим для снижения шума, создаваемым потоком отработанных газов, фактически преграждая им путь. А в идеале преграды для выхлопа газов из цилиндра быть не должно.
Почему выхлопная система издает громкие звуки
Чтобы понять причину появления громких звуков, нужно знать принцип работы стандартной выхлопной системы и то, каким нагрузкам она подвергается в процессе эксплуатации. Перепады температур (холод и жара), контакт с влагой, грязью и пылью – все это провоцирует развитие коррозии. Через некоторое время перегорают участки труб с перфорацией и те части перегородок, которые расположены внутри банки глушителя. Постепенно становятся непригодными звукоотражатели. В особо сложных случаях от громко работающей выхлопной системы спасет только одно – замена старого глушителя на новый.
Откуда появляются громкие звуки в выхлопной конструкции? Они имеют разное происхождение. Во-первых, это звуки от расширения газов, которые через нее проходят. Во-вторых, это шум, который вызывает вибрация компонентов выхлопной конструкции.
